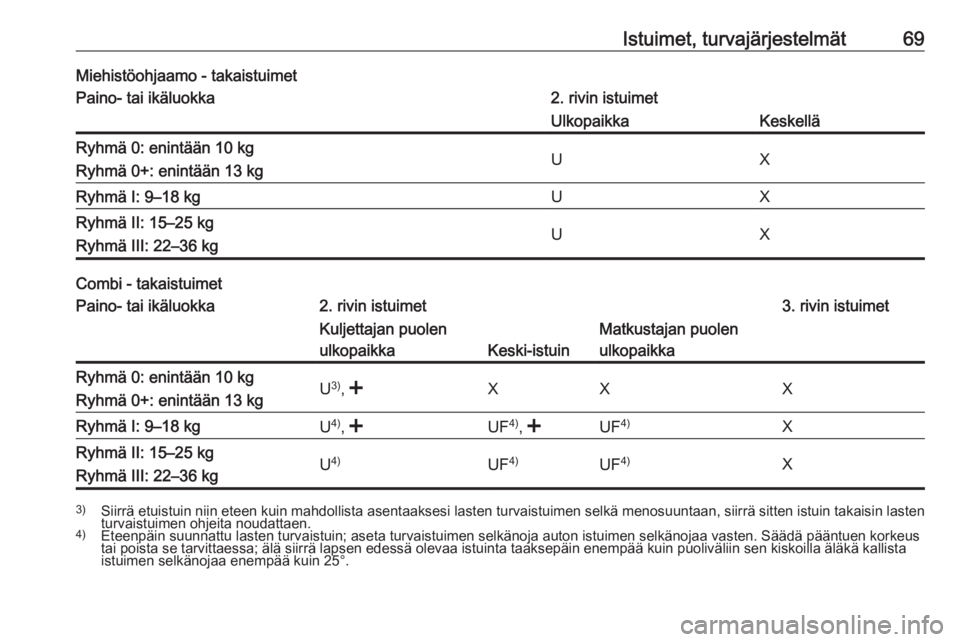

Istuimet, turvajärjestelmät69Miehistöohjaamo - takaistuimetPaino- tai ikäluokka2. rivin istuimetUlkopaikkaKeskelläRyhmä 0: enintään 10 kg
Ryhmä 0+: enintään 13 kgUXRyhmä I: 9–18 kgUXRyhmä II: 15–25 kg
Ryhmä III: 22–36 kgUX
Combi - takaistuimet
Paino- tai ikäluokka2. rivin istuimet3. rivin istuimetKuljettajan puolen
ulkopaikka
Keski-istuin
Matkustajan puolen
ulkopaikkaRyhmä 0: enintään 10 kg
Ryhmä 0+: enintään 13 kgU 3)
, , , Ryhmä III: 22–36 kgU 4)UF 4)UF4)X3)
Siirrä etuistuin niin eteen kuin mahdollista asentaaksesi lasten turvaistuimen selkä menosuuntaan, siirrä sitten istuin takaisin lasten
turvaistuimen ohjeita noudattaen.
4) Eteenpäin suunnattu lasten turvaistuin; aseta turvaistuimen selkänoja auton istuimen selkänojaa vasten. Säädä pääntuen korkeus
tai poista se tarvittaessa; älä siirrä lapsen edessä olevaa istuinta taaksepäin enempää kuin puoliväliin sen kiskoilla äläkä kallista
istuimen selkänojaa enempää kuin 25°.

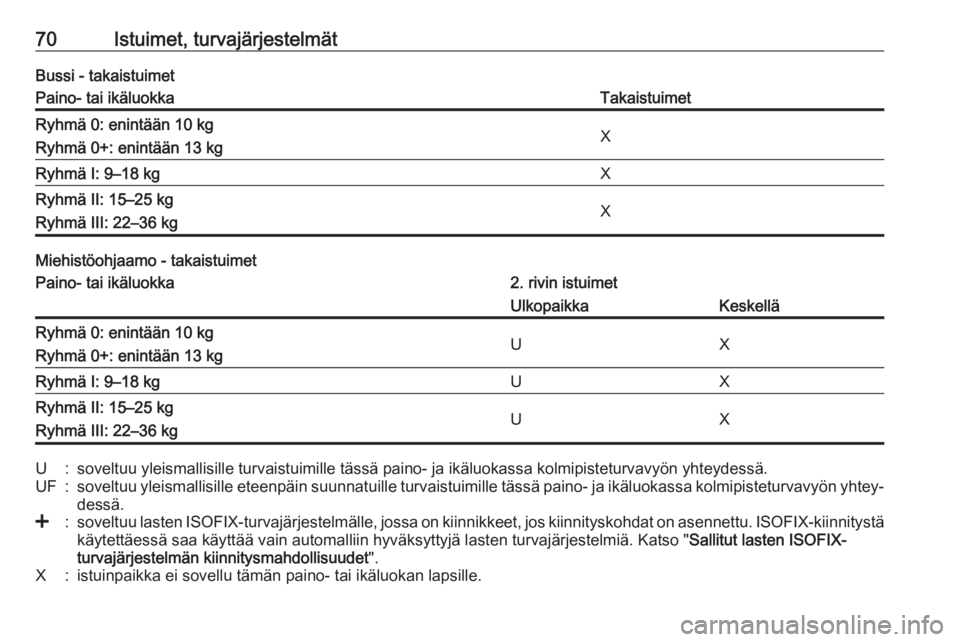

70Istuimet, turvajärjestelmätBussi - takaistuimetPaino- tai ikäluokkaTakaistuimetRyhmä 0: enintään 10 kg
Ryhmä 0+: enintään 13 kgXRyhmä I: 9–18 kgXRyhmä II: 15–25 kg
Ryhmä III: 22–36 kgX
Miehistöohjaamo - takaistuimet
Paino- tai ikäluokka2. rivin istuimetUlkopaikkaKeskelläRyhmä 0: enintään 10 kg
Ryhmä 0+: enintään 13 kgUXRyhmä I: 9–18 kgUXRyhmä II: 15–25 kg
Ryhmä III: 22–36 kgUXU:soveltuu yleismallisille turvaistuimille tässä paino- ja ikäluokassa kolmipisteturvavyön yhteydessä.UF:soveltuu yleismallisille eteenpäin suunnatuille turvaistuimille tässä paino- ja ikäluokassa kolmipisteturvavyön yhtey‐ dessä.<:soveltuu lasten ISOFIX-turvajärjestelmälle, jossa on kiinnikkeet, jos kiinnityskohdat on asennettu. ISOFIX-kiinnitystä
käytettäessä saa käyttää vain automalliin hyväksyttyjä lasten turvajärjestelmiä. Katso " Sallitut lasten ISOFIX-
turvajärjestelmän kiinnitysmahdollisuudet ".X:istuinpaikka ei sovellu tämän paino- tai ikäluokan lapsille.

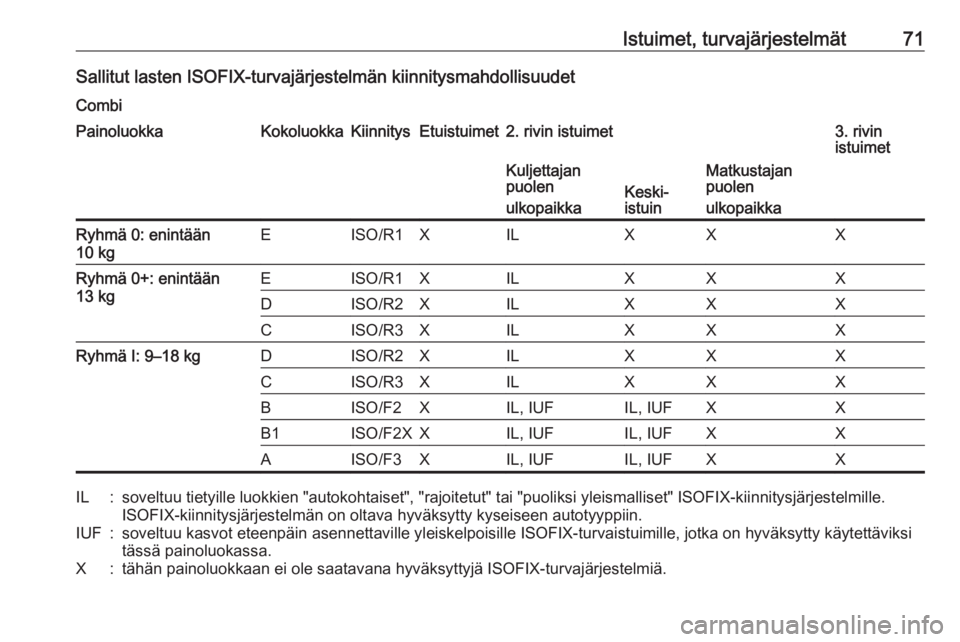

Istuimet, turvajärjestelmät71Sallitut lasten ISOFIX-turvajärjestelmän kiinnitysmahdollisuudetCombiPainoluokkaKokoluokkaKiinnitysEtuistuimet2. rivin istuimet3. rivin
istuimetKuljettajan
puolen
ulkopaikka
Keski-
istuin
Matkustajan
puolen
ulkopaikkaRyhmä 0: enintään
10 kgEISO/R1XILXXXRyhmä 0+: enintään
13 kgEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXRyhmä I: 9–18 kgDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.IUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassa.X:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.

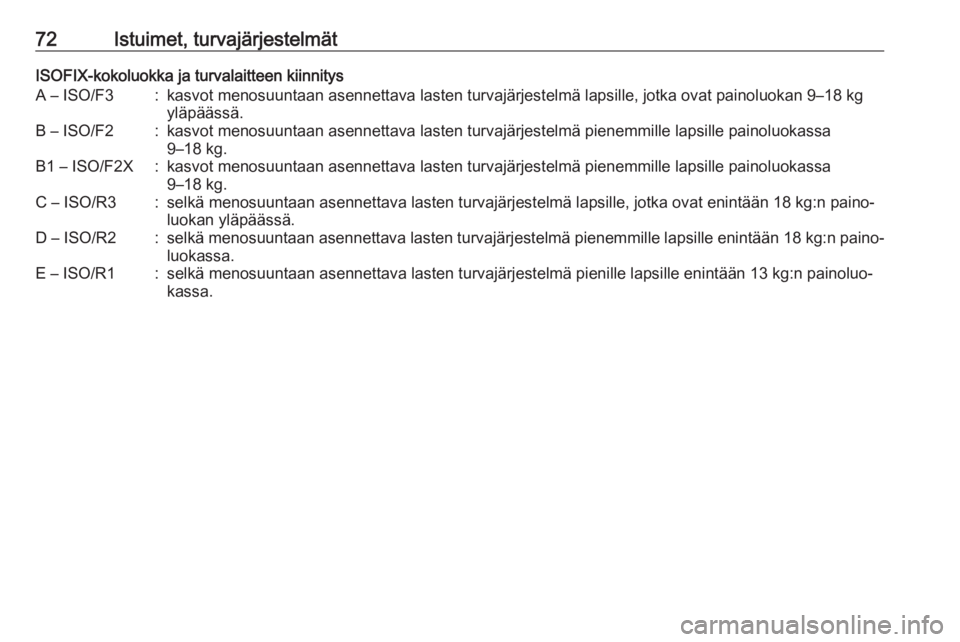

72Istuimet, turvajärjestelmätISOFIX-kokoluokka ja turvalaitteen kiinnitysA – ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg
yläpäässä.B – ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kg.B1 – ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kg.C – ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐ luokan yläpäässä.D – ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassa.E – ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa.

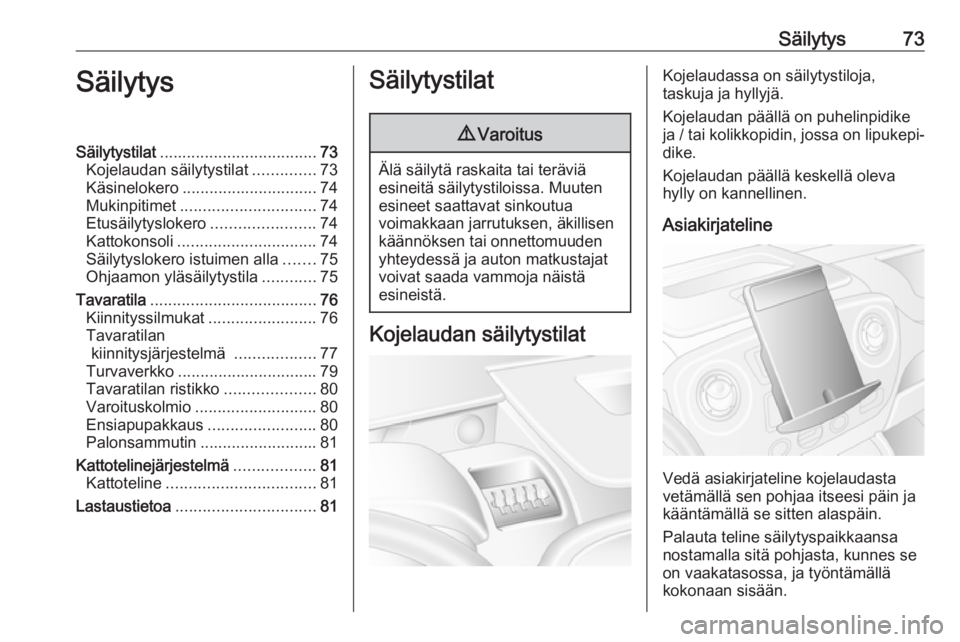

Säilytys73SäilytysSäilytystilat................................... 73
Kojelaudan säilytystilat ..............73
Käsinelokero .............................. 74
Mukinpitimet .............................. 74
Etusäilytyslokero .......................74
Kattokonsoli ............................... 74
Säilytyslokero istuimen alla .......75
Ohjaamon yläsäilytystila ............75
Tavaratila ..................................... 76
Kiinnityssilmukat ........................76
Tavaratilan kiinnitysjärjestelmä ..................77
Turvaverkko ............................... 79
Tavaratilan ristikko ....................80
Varoituskolmio ........................... 80
Ensiapupakkaus ........................80
Palonsammutin .......................... 81
Kattotelinejärjestelmä ..................81
Kattoteline ................................. 81
Lastaustietoa ............................... 81Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
esineet saattavat sinkoutua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja näistä
esineistä.
Kojelaudan säilytystilat
Kojelaudassa on säilytystiloja,
taskuja ja hyllyjä.
Kojelaudan päällä on puhelinpidike
ja / tai kolikkopidin, jossa on lipukepi‐ dike.
Kojelaudan päällä keskellä oleva
hylly on kannellinen.
Asiakirjateline
Vedä asiakirjateline kojelaudasta
vetämällä sen pohjaa itseesi päin ja
kääntämällä se sitten alaspäin.
Palauta teline säilytyspaikkaansa nostamalla sitä pohjasta, kunnes se
on vaakatasossa, ja työntämällä
kokonaan sisään.

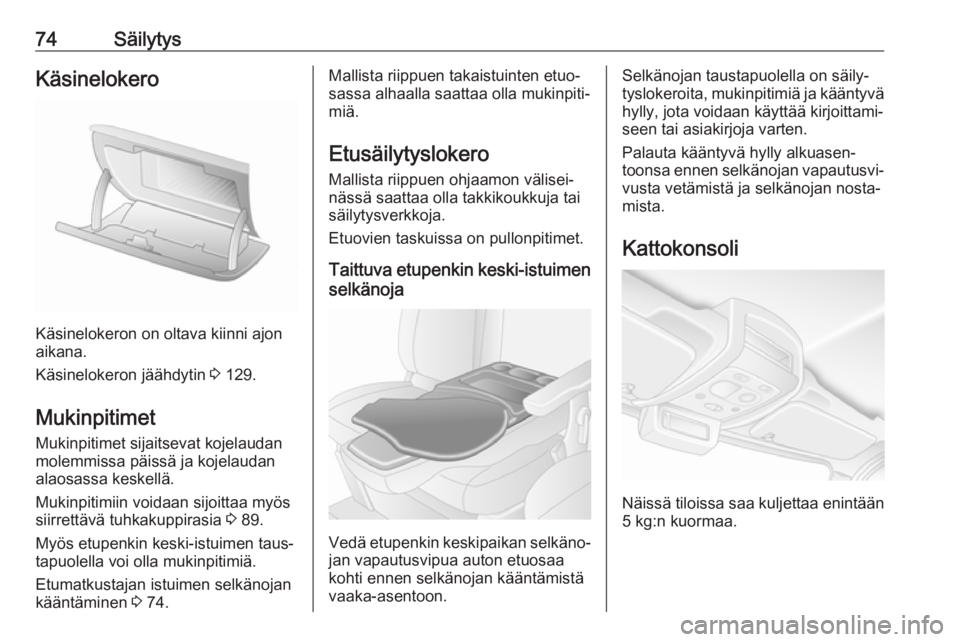

74SäilytysKäsinelokero
Käsinelokeron on oltava kiinni ajon
aikana.
Käsinelokeron jäähdytin 3 129.
Mukinpitimet Mukinpitimet sijaitsevat kojelaudan
molemmissa päissä ja kojelaudan
alaosassa keskellä.
Mukinpitimiin voidaan sijoittaa myös
siirrettävä tuhkakuppirasia 3 89.
Myös etupenkin keski-istuimen taus‐ tapuolella voi olla mukinpitimiä.
Etumatkustajan istuimen selkänojan
kääntäminen 3 74.
Mallista riippuen takaistuinten etuo‐
sassa alhaalla saattaa olla mukinpiti‐
miä.
Etusäilytyslokero
Mallista riippuen ohjaamon välisei‐
nässä saattaa olla takkikoukkuja tai
säilytysverkkoja.
Etuovien taskuissa on pullonpitimet.
Taittuva etupenkin keski-istuimenselkänoja
Vedä etupenkin keskipaikan selkäno‐jan vapautusvipua auton etuosaa
kohti ennen selkänojan kääntämistä
vaaka-asentoon.
Selkänojan taustapuolella on säily‐
tyslokeroita, mukinpitimiä ja kääntyvä hylly, jota voidaan käyttää kirjoittami‐
seen tai asiakirjoja varten.
Palauta kääntyvä hylly alkuasen‐
toonsa ennen selkänojan vapautusvi‐ vusta vetämistä ja selkänojan nosta‐
mista.
Kattokonsoli
Näissä tiloissa saa kuljettaa enintään 5 kg:n kuormaa.

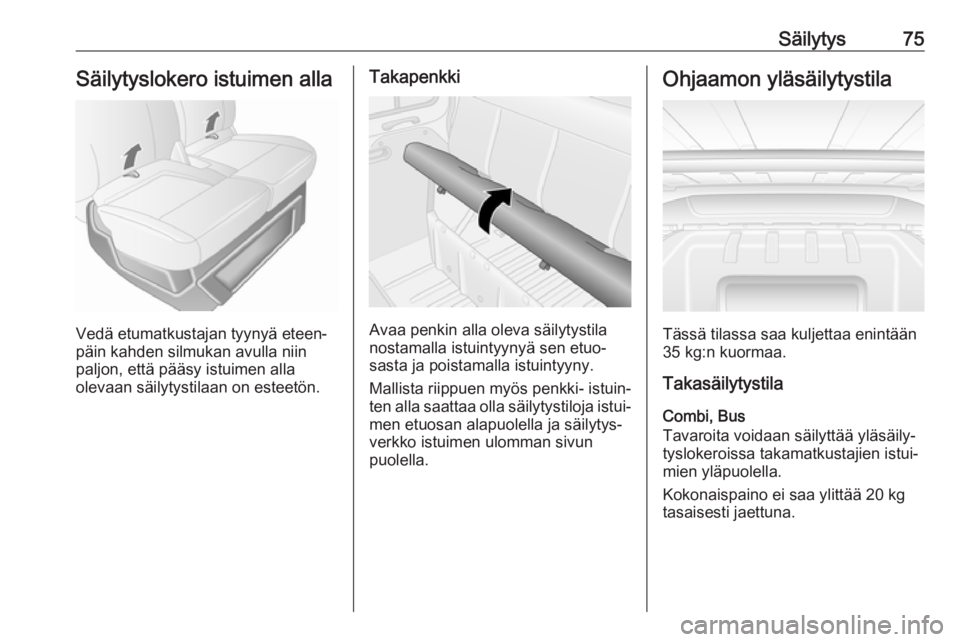

Säilytys75Säilytyslokero istuimen alla
Vedä etumatkustajan tyynyä eteen‐
päin kahden silmukan avulla niin
paljon, että pääsy istuimen alla
olevaan säilytystilaan on esteetön.
Takapenkki
Avaa penkin alla oleva säilytystila
nostamalla istuintyynyä sen etuo‐
sasta ja poistamalla istuintyyny.
Mallista riippuen myös penkki- istuin‐
ten alla saattaa olla säilytystiloja istui‐
men etuosan alapuolella ja säilytys‐
verkko istuimen ulomman sivun
puolella.
Ohjaamon yläsäilytystila
Tässä tilassa saa kuljettaa enintään
35 kg:n kuormaa.
Takasäilytystila
Combi, Bus
Tavaroita voidaan säilyttää yläsäily‐
tyslokeroissa takamatkustajien istui‐
mien yläpuolella.
Kokonaispaino ei saa ylittää 20 kg
tasaisesti jaettuna.

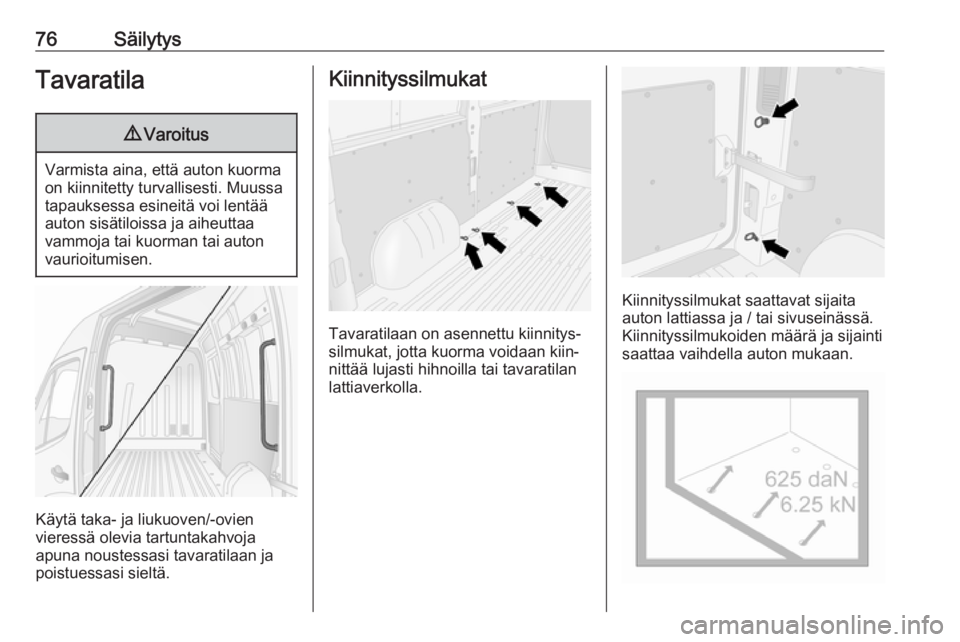

76SäilytysTavaratila9Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
Käytä taka- ja liukuoven/-ovien
vieressä olevia tartuntakahvoja
apuna noustessasi tavaratilaan ja
poistuessasi sieltä.
Kiinnityssilmukat
Tavaratilaan on asennettu kiinnitys‐
silmukat, jotta kuorma voidaan kiin‐ nittää lujasti hihnoilla tai tavaratilanlattiaverkolla.
Kiinnityssilmukat saattavat sijaita
auton lattiassa ja / tai sivuseinässä.
Kiinnityssilmukoiden määrä ja sijainti
saattaa vaihdella auton mukaan.

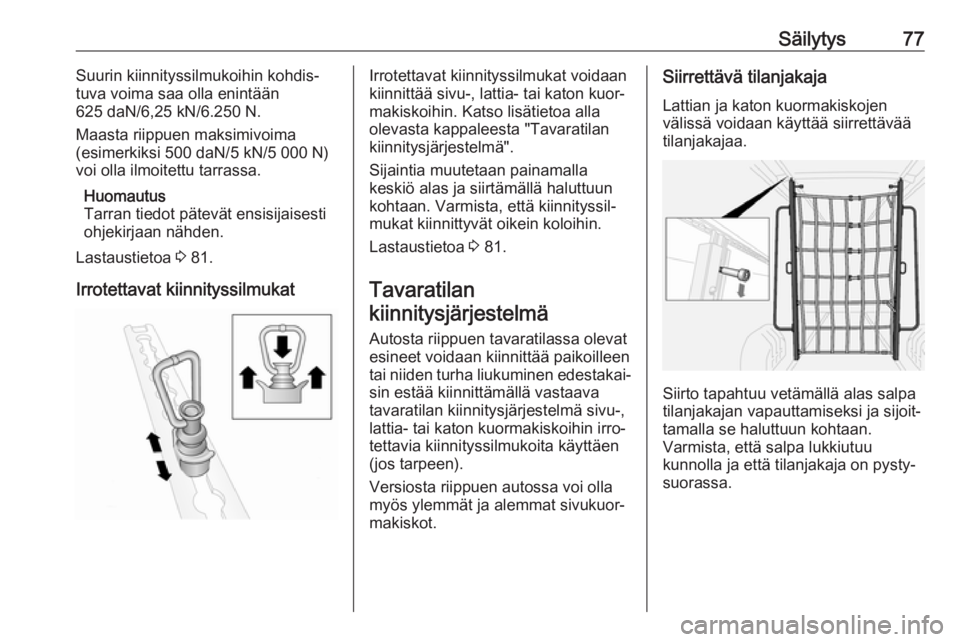

Säilytys77Suurin kiinnityssilmukoihin kohdis‐
tuva voima saa olla enintään
625 daN/6,25 kN/6.250 N.
Maasta riippuen maksimivoima
(esimerkiksi 500 daN/5 kN/5 000 N)
voi olla ilmoitettu tarrassa.
Huomautus
Tarran tiedot pätevät ensisijaisesti
ohjekirjaan nähden.
Lastaustietoa 3 81.
Irrotettavat kiinnityssilmukatIrrotettavat kiinnityssilmukat voidaan
kiinnittää sivu-, lattia- tai katon kuor‐
makiskoihin. Katso lisätietoa alla olevasta kappaleesta "Tavaratilan
kiinnitysjärjestelmä".
Sijaintia muutetaan painamalla
keskiö alas ja siirtämällä haluttuun
kohtaan. Varmista, että kiinnityssil‐
mukat kiinnittyvät oikein koloihin.
Lastaustietoa 3 81.
Tavaratilan
kiinnitysjärjestelmä
Autosta riippuen tavaratilassa olevat
esineet voidaan kiinnittää paikoilleen tai niiden turha liukuminen edestakai‐ sin estää kiinnittämällä vastaava
tavaratilan kiinnitysjärjestelmä sivu-,
lattia- tai katon kuormakiskoihin irro‐
tettavia kiinnityssilmukoita käyttäen
(jos tarpeen).
Versiosta riippuen autossa voi olla
myös ylemmät ja alemmat sivukuor‐
makiskot.Siirrettävä tilanjakaja
Lattian ja katon kuormakiskojen
välissä voidaan käyttää siirrettävää
tilanjakajaa.
Siirto tapahtuu vetämällä alas salpa
tilanjakajan vapauttamiseksi ja sijoit‐ tamalla se haluttuun kohtaan.
Varmista, että salpa lukkiutuu
kunnolla ja että tilanjakaja on pysty‐
suorassa.

78Säilytys

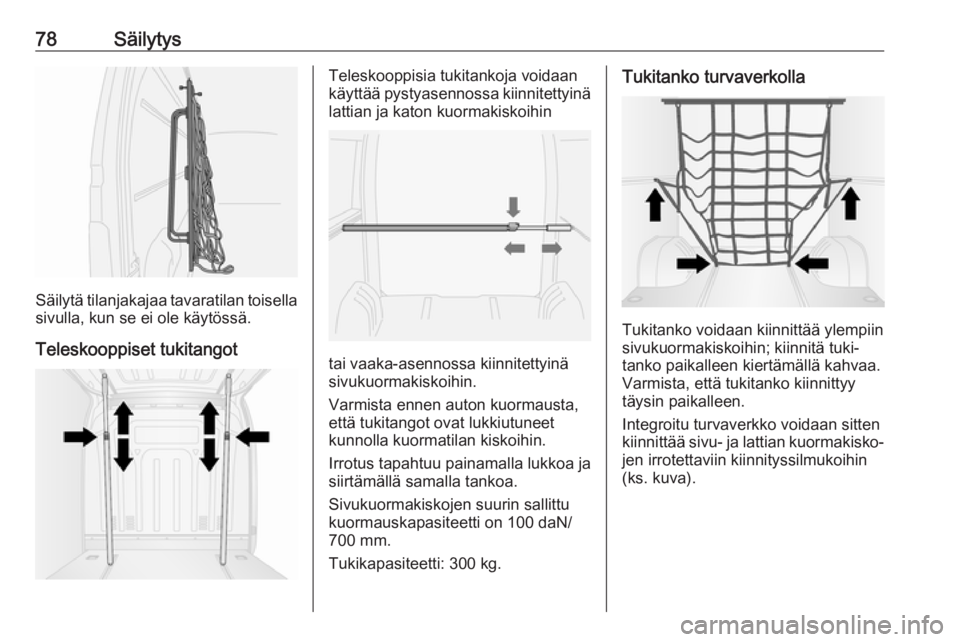

Säilytä tilanjakajaa tavaratilan toisella
sivulla, kun se ei ole käytössä.
Teleskooppiset tukitangot
Teleskooppisia tukitankoja voidaan
käyttää pystyasennossa kiinnitettyinä lattian ja katon kuormakiskoihin
tai vaaka-asennossa kiinnitettyinä
sivukuormakiskoihin.
Varmista ennen auton kuormausta,
että tukitangot ovat lukkiutuneet
kunnolla kuormatilan kiskoihin.
Irrotus tapahtuu painamalla lukkoa ja
siirtämällä samalla tankoa.
Sivukuormakiskojen suurin sallittu
kuormauskapasiteetti on 100 daN/
700 mm.
Tukikapasiteetti: 300 kg.
Tukitanko turvaverkolla
Tukitanko voidaan kiinnittää ylempiin
sivukuormakiskoihin; kiinnitä tuki‐
tanko paikalleen kiertämällä kahvaa.
Varmista, että tukitanko kiinnittyy
täysin paikalleen.
Integroitu turvaverkko voidaan sitten
kiinnittää sivu- ja lattian kuormakisko‐
jen irrotettaviin kiinnityssilmukoihin (ks. kuva).
