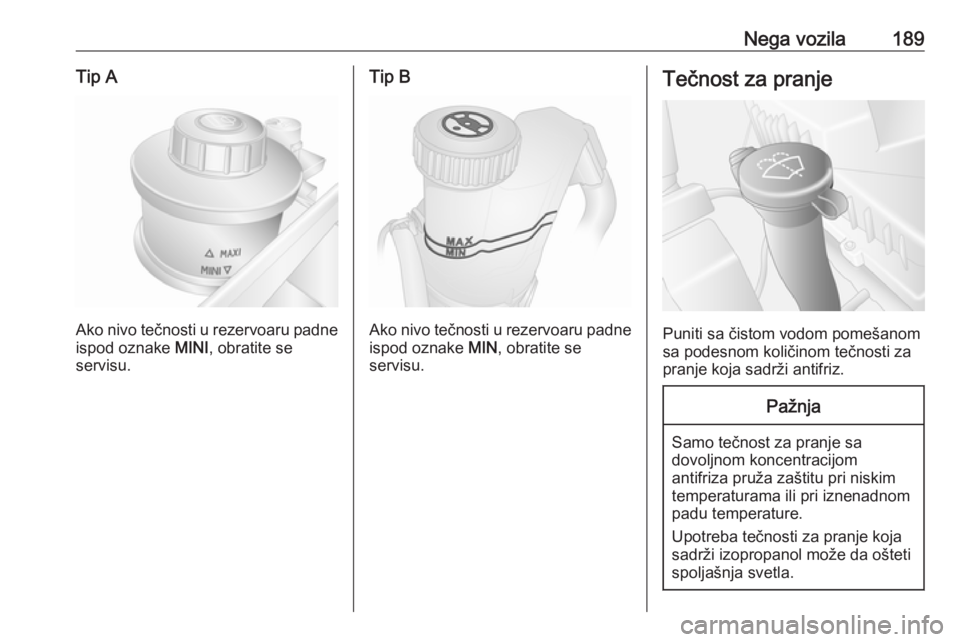

Nega vozila189Tip A
Ako nivo tečnosti u rezervoaru padneispod oznake MINI, obratite se
servisu.
Tip B
Ako nivo tečnosti u rezervoaru padne ispod oznake MIN, obratite se
servisu.
Tečnost za pranje
Puniti sa čistom vodom pomešanom
sa podesnom količinom tečnosti za
pranje koja sadrži antifriz.
Pažnja
Samo tečnost za pranje sa dovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri iznenadnom
padu temperature.
Upotreba tečnosti za pranje koja
sadrži izopropanol može da ošteti
spoljašnja svetla.

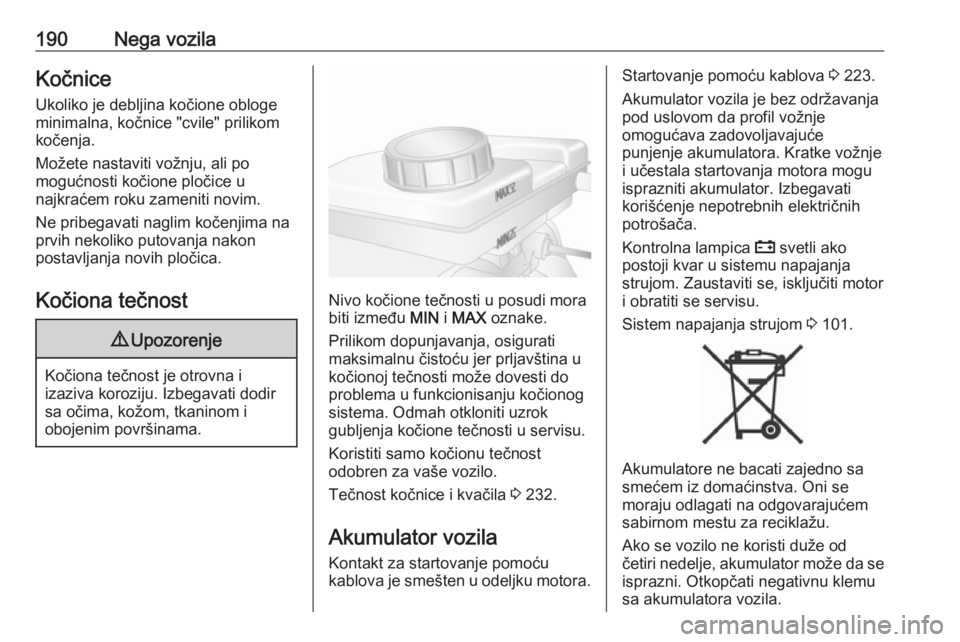

190Nega vozilaKočniceUkoliko je debljina kočione obloge
minimalna, kočnice "cvile" prilikom
kočenja.
Možete nastaviti vožnju, ali po
mogućnosti kočione pločice u
najkraćem roku zameniti novim.
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja nakon
postavljanja novih pločica.
Kočiona tečnost9 Upozorenje
Kočiona tečnost je otrovna i
izaziva koroziju. Izbegavati dodir sa očima, kožom, tkaninom i
obojenim površinama.
Nivo kočione tečnosti u posudi mora
biti između MIN i MAX oznake.
Prilikom dopunjavanja, osigurati
maksimalnu čistoću jer prljavština u
kočionoj tečnosti može dovesti do
problema u funkcionisanju kočionog
sistema. Odmah otkloniti uzrok
gubljenja kočione tečnosti u servisu.
Koristiti samo kočionu tečnost
odobren za vaše vozilo.
Tečnost kočnice i kvačila 3 232.
Akumulator vozila
Kontakt za startovanje pomoću
kablova je smešten u odeljku motora.
Startovanje pomoću kablova 3 223.
Akumulator vozila je bez održavanja
pod uslovom da profil vožnje
omogućava zadovoljavajuće
punjenje akumulatora. Kratke vožnje
i učestala startovanja motora mogu
isprazniti akumulator. Izbegavati
korišćenje nepotrebnih električnih
potrošača.
Kontrolna lampica p svetli ako
postoji kvar u sistemu napajanja
strujom. Zaustaviti se, isključiti motor
i obratiti se servisu.
Sistem napajanja strujom 3 101.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Ako se vozilo ne koristi duže od
četiri nedelje, akumulator može da se
isprazni. Otkopčati negativnu klemu
sa akumulatora vozila.

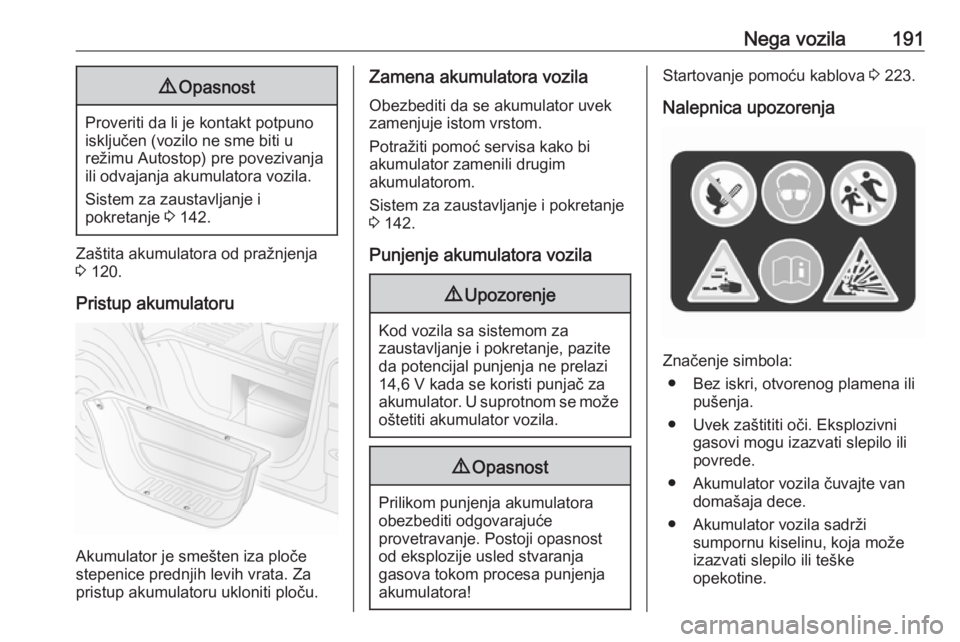

Nega vozila1919Opasnost
Proveriti da li je kontakt potpuno
isključen (vozilo ne sme biti u
režimu Autostop) pre povezivanja
ili odvajanja akumulatora vozila.
Sistem za zaustavljanje i
pokretanje 3 142.
Zaštita akumulatora od pražnjenja
3 120.
Pristup akumulatoru
Akumulator je smešten iza ploče
stepenice prednjih levih vrata. Za pristup akumulatoru ukloniti ploču.
Zamena akumulatora vozila
Obezbediti da se akumulator uvek
zamenjuje istom vrstom.
Potražiti pomoć servisa kako bi
akumulator zamenili drugim
akumulatorom.
Sistem za zaustavljanje i pokretanje
3 142.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje, pazite da potencijal punjenja ne prelazi
14,6 V kada se koristi punjač za
akumulator. U suprotnom se može
oštetiti akumulator vozila.
9 Opasnost
Prilikom punjenja akumulatora
obezbediti odgovarajuće
provetravanje. Postoji opasnost
od eksplozije usled stvaranja
gasova tokom procesa punjenja
akumulatora!
Startovanje pomoću kablova 3 223.
Nalepnica upozorenja
Značenje simbola: ● Bez iskri, otvorenog plamena ili pušenja.
● Uvek zaštititi oči. Eksplozivni gasovi mogu izazvati slepilo ili
povrede.
● Akumulator vozila čuvajte van domašaja dece.
● Akumulator vozila sadrži sumpornu kiselinu, koja može
izazvati slepilo ili teške
opekotine.

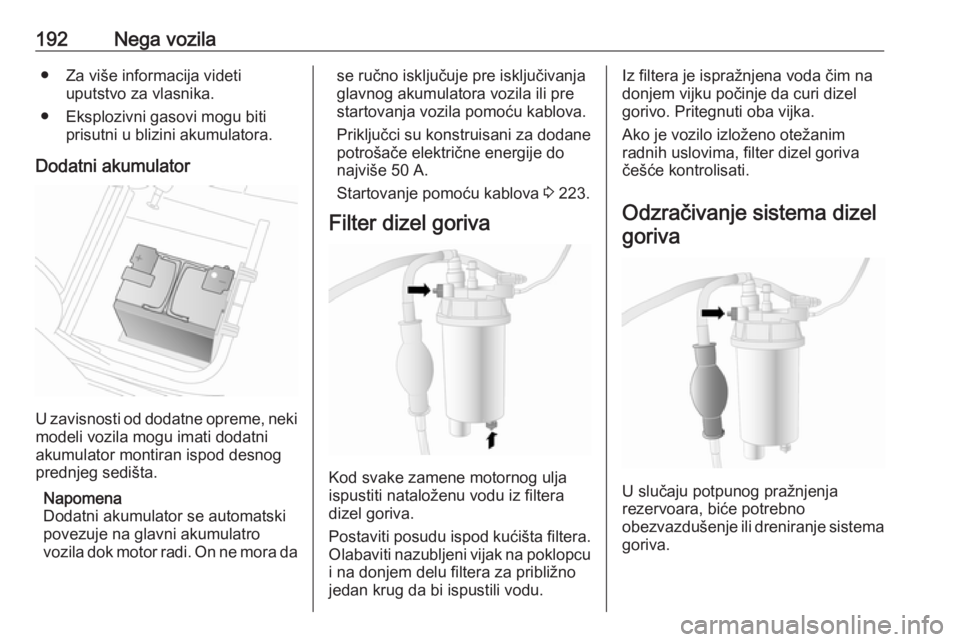

192Nega vozila● Za više informacija videtiuputstvo za vlasnika.
● Eksplozivni gasovi mogu biti prisutni u blizini akumulatora.
Dodatni akumulator
U zavisnosti od dodatne opreme, neki
modeli vozila mogu imati dodatni
akumulator montiran ispod desnog
prednjeg sedišta.
Napomena
Dodatni akumulator se automatski
povezuje na glavni akumulatro
vozila dok motor radi. On ne mora da
se ručno isključuje pre isključivanja
glavnog akumulatora vozila ili pre
startovanja vozila pomoću kablova.
Priključci su konstruisani za dodane
potrošače električne energije do
najviše 50 A.
Startovanje pomoću kablova 3 223.
Filter dizel goriva
Kod svake zamene motornog ulja
ispustiti nataloženu vodu iz filtera
dizel goriva.
Postaviti posudu ispod kućišta filtera. Olabaviti nazubljeni vijak na poklopcu
i na donjem delu filtera za približno
jedan krug da bi ispustili vodu.
Iz filtera je ispražnjena voda čim na
donjem vijku počinje da curi dizel
gorivo. Pritegnuti oba vijka.
Ako je vozilo izloženo otežanim
radnih uslovima, filter dizel goriva
češće kontrolisati.
Odzračivanje sistema dizelgoriva
U slučaju potpunog pražnjenja
rezervoara, biće potrebno
obezvazdušenje ili dreniranje sistema
goriva.

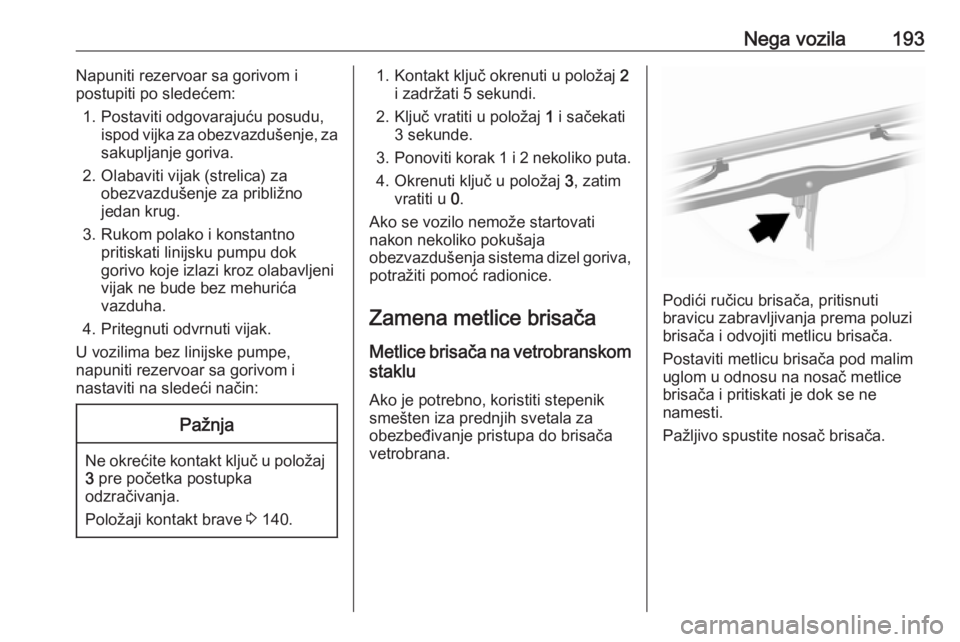

Nega vozila193Napuniti rezervoar sa gorivom i
postupiti po sledećem:
1. Postaviti odgovarajuću posudu, ispod vijka za obezvazdušenje, za
sakupljanje goriva.
2. Olabaviti vijak (strelica) za obezvazdušenje za približno
jedan krug.
3. Rukom polako i konstantno pritiskati linijsku pumpu dok
gorivo koje izlazi kroz olabavljeni
vijak ne bude bez mehurića
vazduha.
4. Pritegnuti odvrnuti vijak.
U vozilima bez linijske pumpe,
napuniti rezervoar sa gorivom i
nastaviti na sledeći način:Pažnja
Ne okrećite kontakt ključ u položaj 3 pre početka postupka
odzračivanja.
Položaji kontakt brave 3 140.
1. Kontakt ključ okrenuti u položaj 2
i zadržati 5 sekundi.
2. Ključ vratiti u položaj 1 i sačekati
3 sekunde.
3. Ponoviti korak 1 i 2 nekoliko puta.
4. Okrenuti ključ u položaj 3, zatim
vratiti u 0.
Ako se vozilo nemože startovati nakon nekoliko pokušaja
obezvazdušenja sistema dizel goriva, potražiti pomoć radionice.
Zamena metlice brisača
Metlice brisača na vetrobranskom staklu
Ako je potrebno, koristiti stepenik
smešten iza prednjih svetala za
obezbeđivanje pristupa do brisača
vetrobrana.
Podići ručicu brisača, pritisnuti
bravicu zabravljivanja prema poluzi
brisača i odvojiti metlicu brisača.
Postaviti metlicu brisača pod malim uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustite nosač brisača.

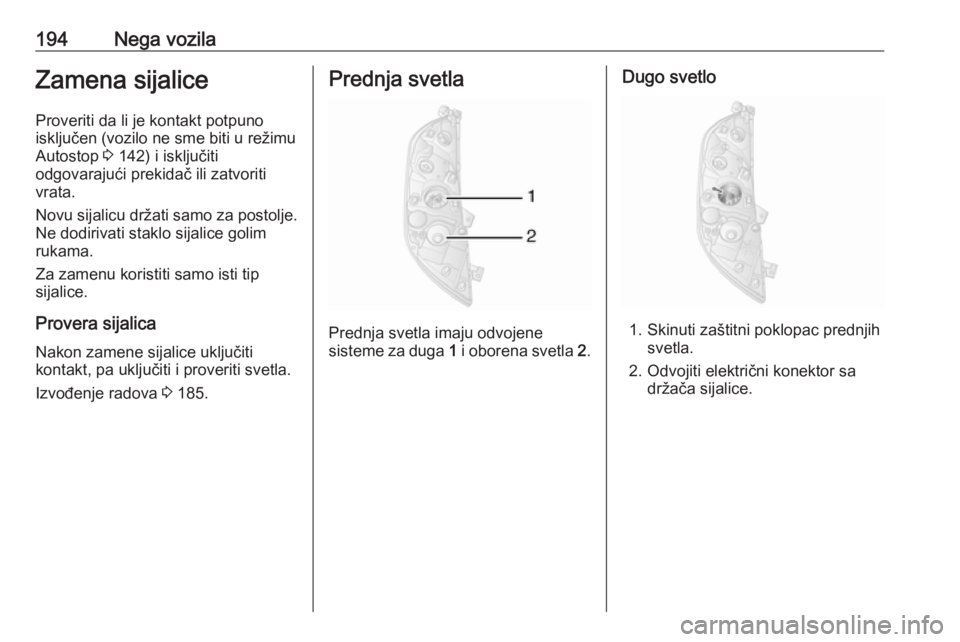

194Nega vozilaZamena sijaliceProveriti da li je kontakt potpuno
isključen (vozilo ne sme biti u režimu
Autostop 3 142) i isključiti
odgovarajući prekidač ili zatvoriti
vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Provera sijalica
Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Izvođenje radova 3 185.Prednja svetla
Prednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Dugo svetlo
1. Skinuti zaštitni poklopac prednjih
svetla.
2. Odvojiti električni konektor sa držača sijalice.

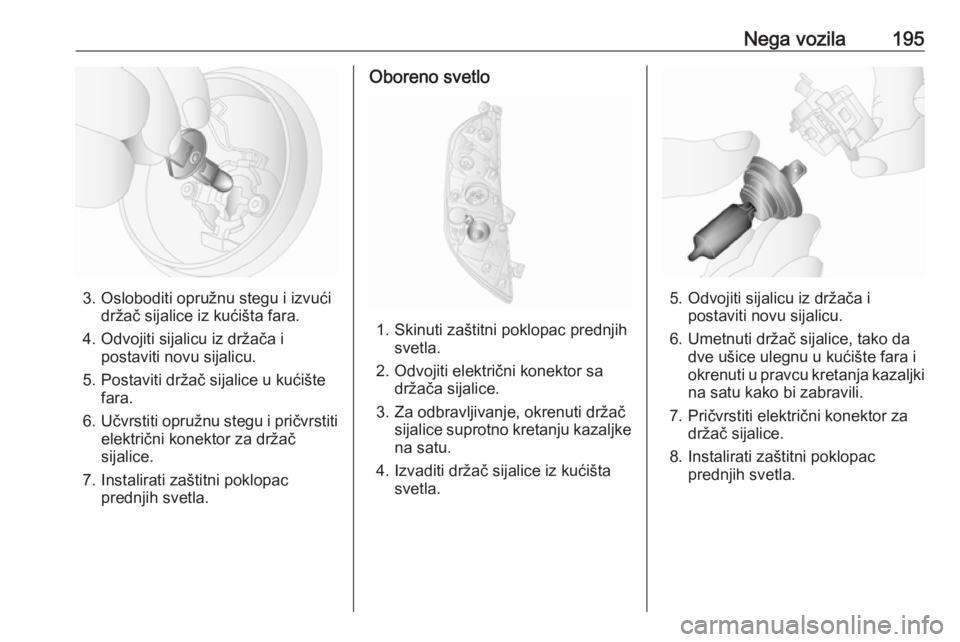

Nega vozila195
3. Osloboditi opružnu stegu i izvućidržač sijalice iz kućišta fara.
4. Odvojiti sijalicu iz držača i postaviti novu sijalicu.
5. Postaviti držač sijalice u kućište fara.
6. Učvrstiti opružnu stegu i pričvrstiti
električni konektor za držač
sijalice.
7. Instalirati zaštitni poklopac prednjih svetla.
Oboreno svetlo
1. Skinuti zaštitni poklopac prednjih svetla.
2. Odvojiti električni konektor sa držača sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača ipostaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Pričvrstiti električni konektor za držač sijalice.
8. Instalirati zaštitni poklopac prednjih svetla.

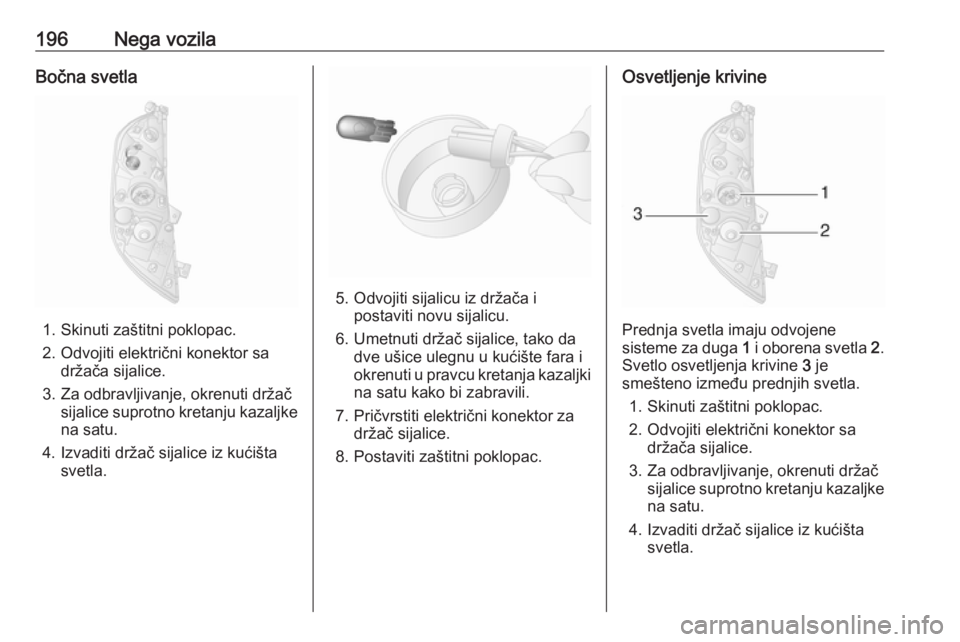

196Nega vozilaBočna svetla
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa držača sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača ipostaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Pričvrstiti električni konektor za držač sijalice.
8. Postaviti zaštitni poklopac.
Osvetljenje krivine
Prednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Svetlo osvetljenja krivine 3 je
smešteno između prednjih svetla.
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa držača sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljkena satu.
4. Izvaditi držač sijalice iz kućišta svetla.

Nega vozila197
5. Odvojiti sijalicu iz držača ipostaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Pričvrstiti električni konektor za držač sijalice.
8. Postaviti zaštitni poklopac.
Prednja svetla za maglu Sijalice prednjih svetala za maglu
zamenite u servisnoj radionici.
Prednji pokazivači pravca
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa držača sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača ipostaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Pričvrstiti električni konektor za držač sijalice.
8. Postaviti zaštitni poklopac.

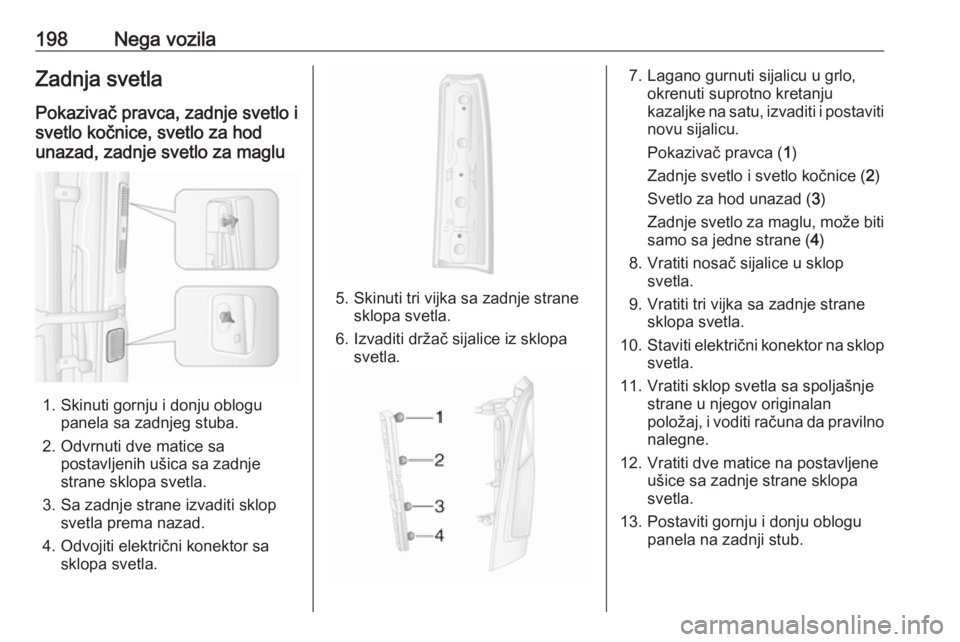

198Nega vozilaZadnja svetlaPokazivač pravca, zadnje svetlo i
svetlo kočnice, svetlo za hod
unazad, zadnje svetlo za maglu
1. Skinuti gornju i donju oblogu panela sa zadnjeg stuba.
2. Odvrnuti dve matice sa postavljenih ušica sa zadnje
strane sklopa svetla.
3. Sa zadnje strane izvaditi sklop svetla prema nazad.
4. Odvojiti električni konektor sa sklopa svetla.
5. Skinuti tri vijka sa zadnje strane sklopa svetla.
6. Izvaditi držač sijalice iz sklopa svetla.
7. Lagano gurnuti sijalicu u grlo, okrenuti suprotno kretanju
kazaljke na satu, izvaditi i postaviti
novu sijalicu.
Pokazivač pravca ( 1)
Zadnje svetlo i svetlo kočnice ( 2)
Svetlo za hod unazad ( 3)
Zadnje svetlo za maglu, može biti
samo sa jedne strane ( 4)
8. Vratiti nosač sijalice u sklop svetla.
9. Vratiti tri vijka sa zadnje strane sklopa svetla.
10. Staviti električni konektor na sklop
svetla.
11. Vratiti sklop svetla sa spoljašnje strane u njegov originalan
položaj, i voditi računa da pravilno
nalegne.
12. Vratiti dve matice na postavljene ušice sa zadnje strane sklopa
svetla.
13. Postaviti gornju i donju oblogu panela na zadnji stub.
