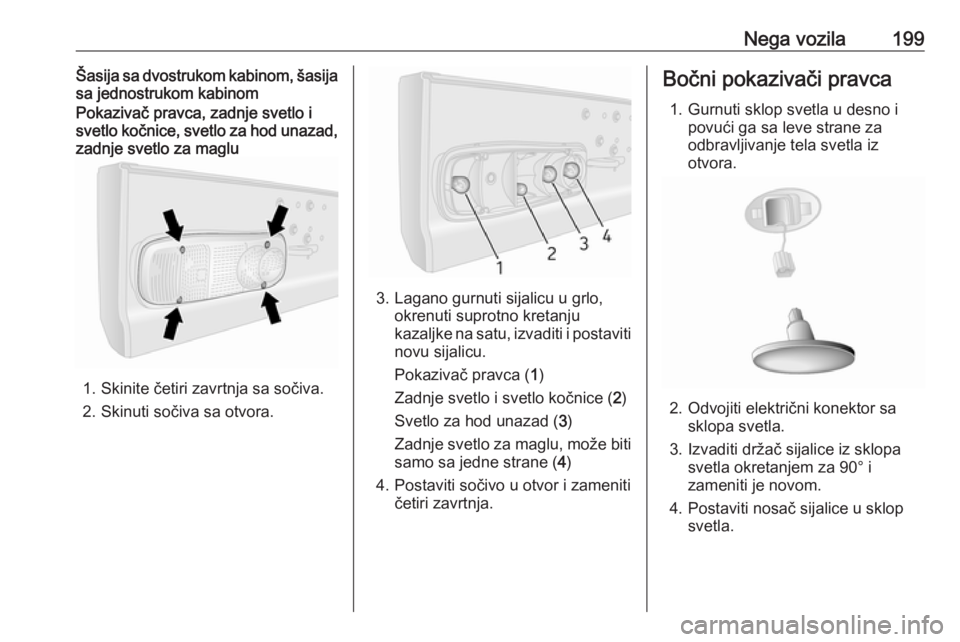

Nega vozila199Šasija sa dvostrukom kabinom, šasija
sa jednostrukom kabinomPokazivač pravca, zadnje svetlo i
svetlo kočnice, svetlo za hod unazad, zadnje svetlo za maglu
1. Skinite četiri zavrtnja sa sočiva.
2. Skinuti sočiva sa otvora.
3. Lagano gurnuti sijalicu u grlo, okrenuti suprotno kretanju
kazaljke na satu, izvaditi i postaviti
novu sijalicu.
Pokazivač pravca ( 1)
Zadnje svetlo i svetlo kočnice ( 2)
Svetlo za hod unazad ( 3)
Zadnje svetlo za maglu, može biti
samo sa jedne strane ( 4)
4. Postaviti sočivo u otvor i zameniti četiri zavrtnja.
Bočni pokazivači pravca
1. Gurnuti sklop svetla u desno i povući ga sa leve strane za
odbravljivanje tela svetla iz
otvora.
2. Odvojiti električni konektor sa sklopa svetla.
3. Izvaditi držač sijalice iz sklopa svetla okretanjem za 90° i
zameniti je novom.
4. Postaviti nosač sijalice u sklop svetla.

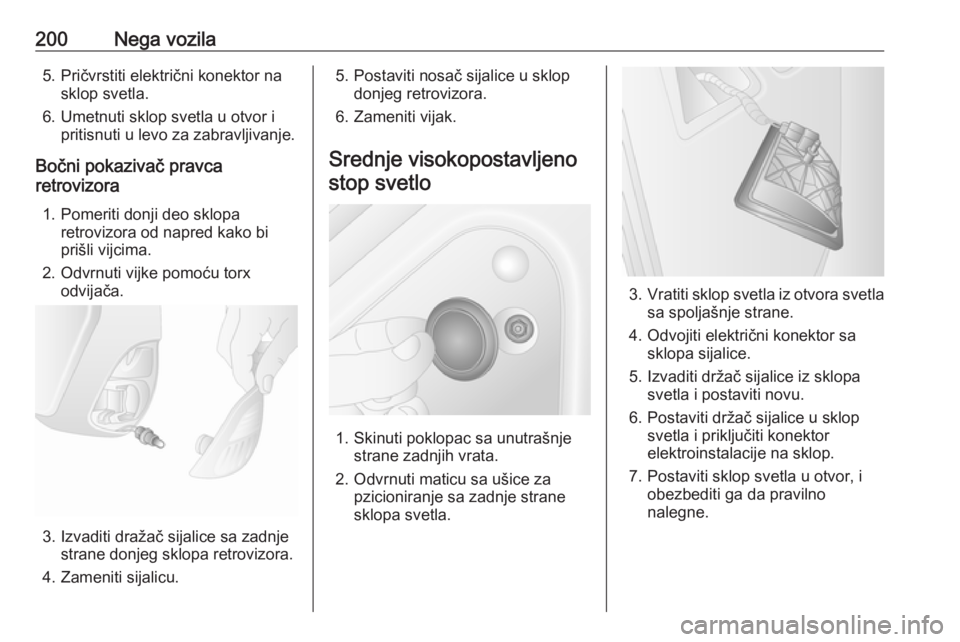

200Nega vozila5. Pričvrstiti električni konektor nasklop svetla.
6. Umetnuti sklop svetla u otvor i pritisnuti u levo za zabravljivanje.
Bočni pokazivač pravca
retrovizora
1. Pomeriti donji deo sklopa retrovizora od napred kako bi
prišli vijcima.
2. Odvrnuti vijke pomoću torx odvijača.
3. Izvaditi dražač sijalice sa zadnje
strane donjeg sklopa retrovizora.
4. Zameniti sijalicu.
5. Postaviti nosač sijalice u sklop donjeg retrovizora.
6. Zameniti vijak.
Srednje visokopostavljeno
stop svetlo
1. Skinuti poklopac sa unutrašnje strane zadnjih vrata.
2. Odvrnuti maticu sa ušice za pzicioniranje sa zadnje strane
sklopa svetla.
3. Vratiti sklop svetla iz otvora svetla
sa spoljašnje strane.
4. Odvojiti električni konektor sa sklopa sijalice.
5. Izvaditi držač sijalice iz sklopa svetla i postaviti novu.
6. Postaviti držač sijalice u sklop svetla i priključiti konektor
elektroinstalacije na sklop.
7. Postaviti sklop svetla u otvor, i obezbediti ga da pravilno
nalegne.

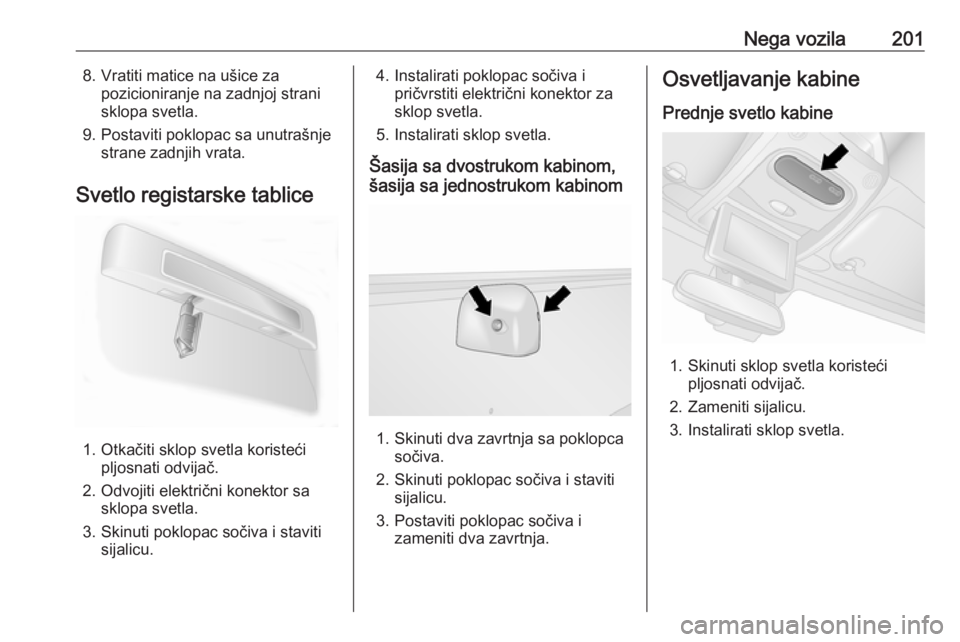

Nega vozila2018. Vratiti matice na ušice zapozicioniranje na zadnjoj strani
sklopa svetla.
9. Postaviti poklopac sa unutrašnje strane zadnjih vrata.
Svetlo registarske tablice
1. Otkačiti sklop svetla koristeći pljosnati odvijač.
2. Odvojiti električni konektor sa sklopa svetla.
3. Skinuti poklopac sočiva i staviti sijalicu.
4. Instalirati poklopac sočiva i pričvrstiti električni konektor za
sklop svetla.
5. Instalirati sklop svetla.
Šasija sa dvostrukom kabinom,
šasija sa jednostrukom kabinom
1. Skinuti dva zavrtnja sa poklopca sočiva.
2. Skinuti poklopac sočiva i staviti sijalicu.
3. Postaviti poklopac sočiva i zameniti dva zavrtnja.
Osvetljavanje kabine
Prednje svetlo kabine
1. Skinuti sklop svetla koristeći pljosnati odvijač.
2. Zameniti sijalicu.
3. Instalirati sklop svetla.

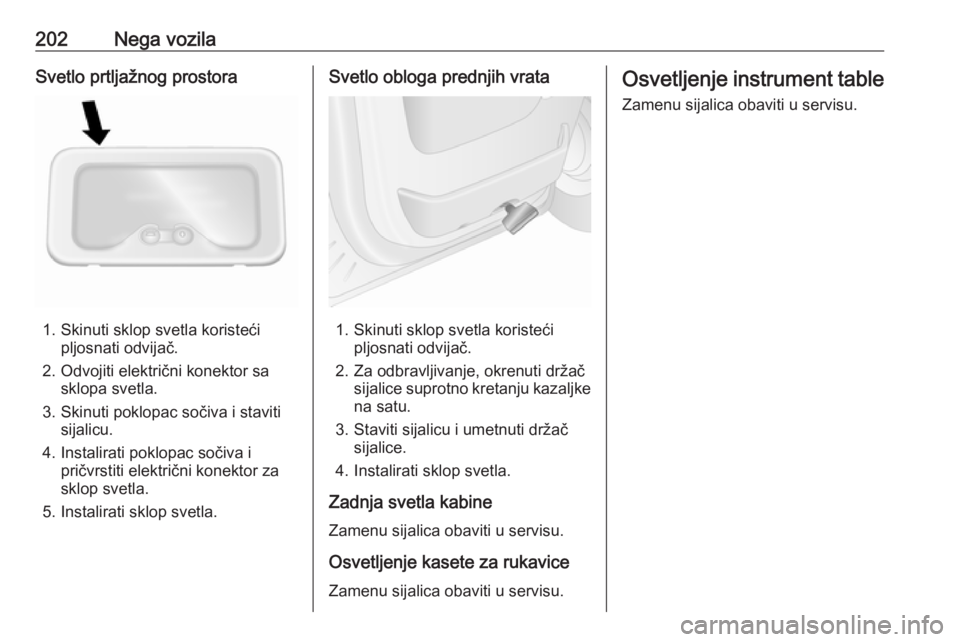

202Nega vozilaSvetlo prtljažnog prostora
1. Skinuti sklop svetla koristećipljosnati odvijač.
2. Odvojiti električni konektor sa sklopa svetla.
3. Skinuti poklopac sočiva i staviti sijalicu.
4. Instalirati poklopac sočiva i pričvrstiti električni konektor za
sklop svetla.
5. Instalirati sklop svetla.
Svetlo obloga prednjih vrata
1. Skinuti sklop svetla koristeći pljosnati odvijač.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu.
3. Staviti sijalicu i umetnuti držač sijalice.
4. Instalirati sklop svetla.
Zadnja svetla kabine
Zamenu sijalica obaviti u servisu.
Osvetljenje kasete za rukavice
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument table Zamenu sijalica obaviti u servisu.

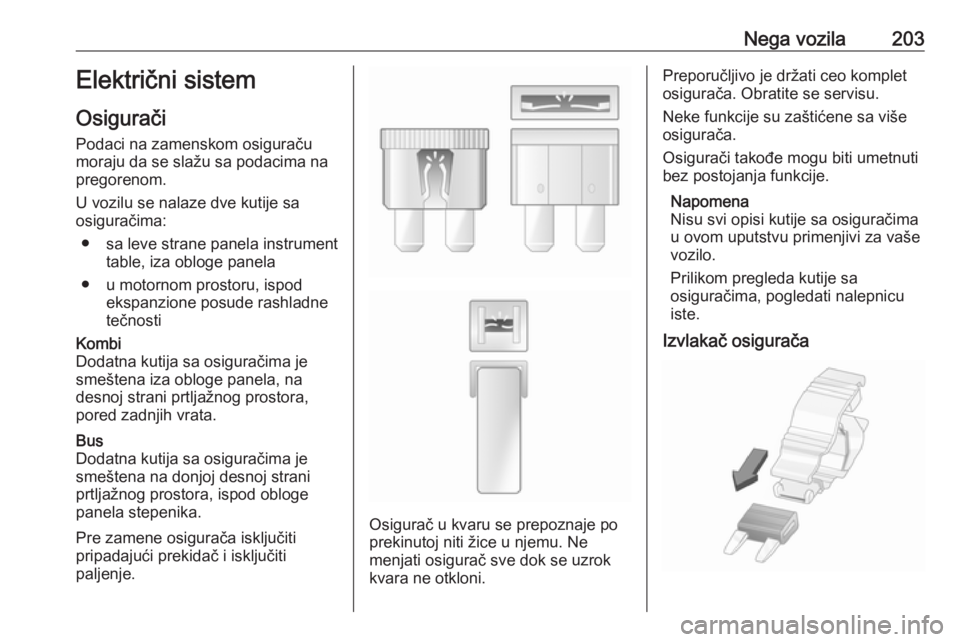

Nega vozila203Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na pregorenom.
U vozilu se nalaze dve kutije sa
osiguračima:
● sa leve strane panela instrument table, iza obloge panela
● u motornom prostoru, ispod ekspanzione posude rashladne
tečnostiKombi
Dodatna kutija sa osiguračima je
smeštena iza obloge panela, na
desnoj strani prtljažnog prostora,
pored zadnjih vrata.Bus
Dodatna kutija sa osiguračima je
smeštena na donjoj desnoj strani
prtljažnog prostora, ispod obloge
panela stepenika.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.Osigurač u kvaru se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Preporučljivo je držati ceo komplet
osigurača. Obratite se servisu.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača

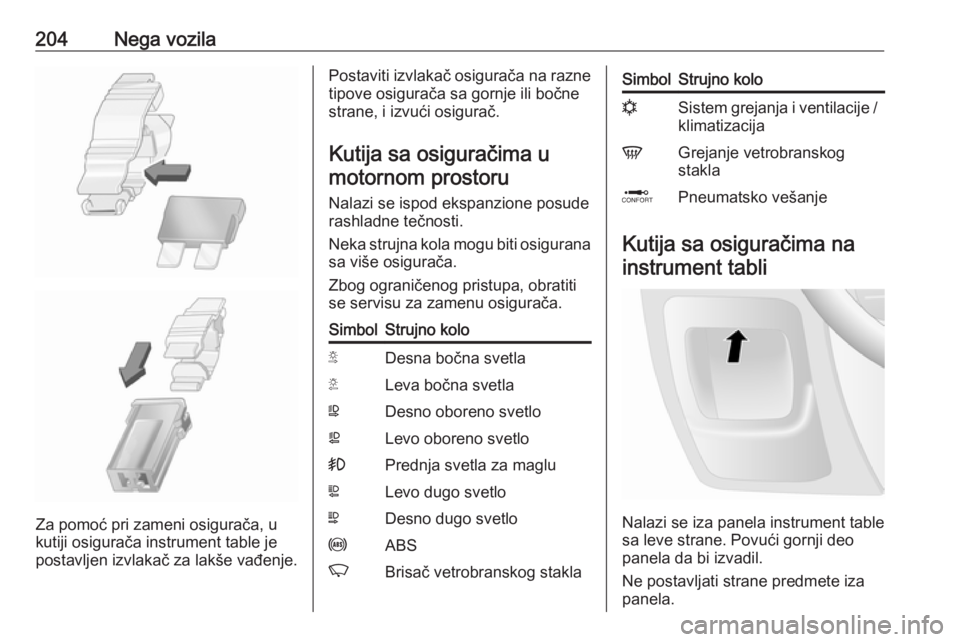

204Nega vozila
Za pomoć pri zameni osigurača, u
kutiji osigurača instrument table je
postavljen izvlakač za lakše vađenje.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima umotornom prostoru
Nalazi se ispod ekspanzione posude rashladne tečnosti.
Neka strujna kola mogu biti osigurana
sa više osigurača.
Zbog ograničenog pristupa, obratiti
se servisu za zamenu osigurača.SimbolStrujno koloSDesna bočna svetlaTLeva bočna svetlaWDesno oboreno svetloaLevo oboreno svetlo>Prednja svetla za magluLLevo dugo svetloNDesno dugo svetlouABSKBrisač vetrobranskog staklaSimbolStrujno kolonSistem grejanja i ventilacije /
klimatizacijaVGrejanje vetrobranskog
staklaQPneumatsko vešanje
Kutija sa osiguračima na
instrument tabli
Nalazi se iza panela instrument table
sa leve strane. Povući gornji deo
panela da bi izvadil.
Ne postavljati strane predmete iza
panela.

Nega vozila205Neka strujna kola mogu biti osigurana
sa više osigurača.SimbolStrujno koloZInfotainment sistem /
Grejanje sedišta /
Informacioni centar za
vozača / Audio priključci /
Alarm?UtičnicaÌUpaljač za cigareteeInstrument tablaUCentralno zaključavanje0Osvetljavanje kabineOPokazivači pravca / Zadnja
svetla za maglu / Modul
regulacije šasijeDIAGDijagnostički priključakuABS / Elektronsko
upravljanje stabilnostidOsvetljavanje kabine / svetla kočniceZModul regulacije šasijeSTOPSvetlo kočniceSimbolStrujno koloIModul regulacije šasije /
električno upravljani prozori / sistem grejanja i ventilacije /
klimatizacijamGrejanje zadnjeg levog
prozoranGrejanje zadnjeg desnog
prozoraRPerač vetrobranskog staklaMElectronski imobilajzerUGrejanje sedištaFBLOsvetljenje krivinelPriključak bezručnog
sistema&TahometarPTOPrenosnik snagejSirenaÍPredgrevanje / filter dizel
gorivaxVentilator klima uređajadGrejanje spoljašnjih retrovi‐
zoraSimbolStrujno koloTLevo bočno svetloSDesno bočno svetloONavigacioni sistemADPDodatne adaptacije,Električno upravljani
prozori / modul regulacije
šasije
Kutija sa osiguračima u
prtljažniku
Kombi

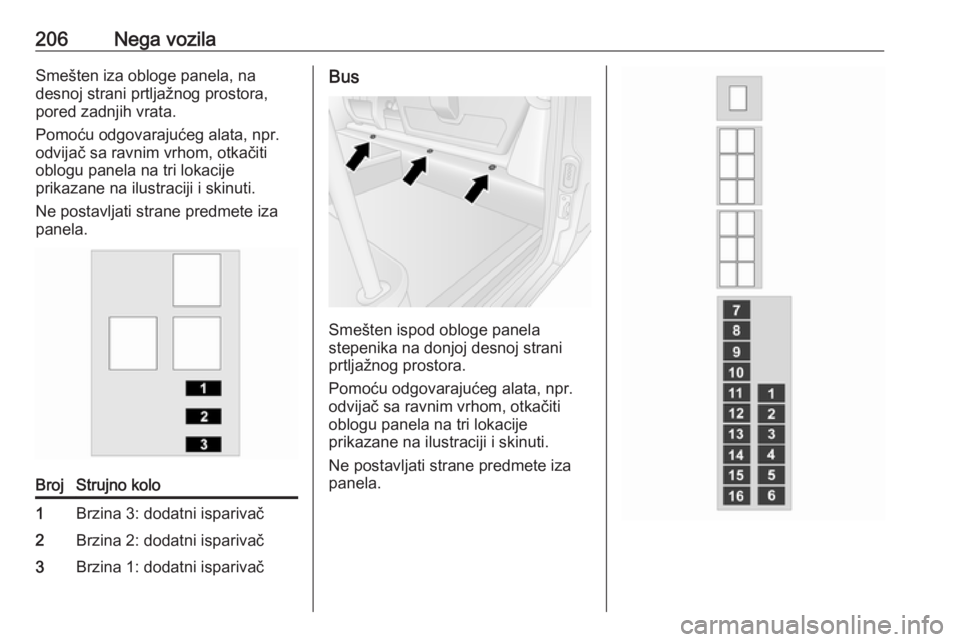

206Nega vozilaSmešten iza obloge panela, na
desnoj strani prtljažnog prostora,
pored zadnjih vrata.
Pomoću odgovarajućeg alata, npr.
odvijač sa ravnim vrhom, otkačiti
oblogu panela na tri lokacije
prikazane na ilustraciji i skinuti.
Ne postavljati strane predmete iza
panela.BrojStrujno kolo1Brzina 3: dodatni isparivač2Brzina 2: dodatni isparivač3Brzina 1: dodatni isparivačBus
Smešten ispod obloge panela
stepenika na donjoj desnoj strani
prtljažnog prostora.
Pomoću odgovarajućeg alata, npr.
odvijač sa ravnim vrhom, otkačiti
oblogu panela na tri lokacije
prikazane na ilustraciji i skinuti.
Ne postavljati strane predmete iza
panela.

Nega vozila207BrojStrujno kolo1Zaustavljanje i pokretanje2Elektromagnet brave električno
upravljanih kliznih vrata3Zvučni signal brave električno
upravljanih kliznih vrata4Brzina 2: ventilator desnog
isparivača5Brzina 2: ventilator levog ispa‐
rivača6Brzina 1: ventilator levog ispa‐
rivača7Grejanje sa leve strane8Brzina 3: ventilator levog ispa‐
rivača9Ventilator kondenzatora10Grejanje sa desne strane11Brzina 3: ventilator desnog
isparivača12Električno upravljana klizna
vrata13Osvetljenje hodnikaBrojStrujno kolo14Panel za stopala15Upozoravajući zvučni signal za
bezbednost dece16Brzina 1: ventilator desnog
isparivača
Neka strujna kola mogu biti osigurana sa više osigurača.
Alati vozila
Alati
Vozila sa rezervnim točkom
Komplet alata koji sadrži dizalicu,
ključ za točkove, adaptere (za
uklanjanje rezervnog točka), kukicu
za skidanje ukrasnih poklopaca i
adapter za vuču, smešten je ispod
prednjeg sedišta.
Napomena
U zavisnosti od vozila, može
postojati više adaptera za uklanjanje rezervnog točka.

208Nega vozila
Vozila na zadnji pogon: Hidraulična
dizalica i komplet dodatnih delova za
dizalicu su takođe uključeni.
Zamena točkova 3 218.
Rezervni točak 3 220.
Vuča vozila 3 225.
Vozila bez rezervnog točka
Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka.
Za pristup kompletu, pomeriti sedište
potpuno prema napred i oboriti
naslon sedišta prema dole.
Ukoliko je poklopac postavljen,
lagano ga podignite i gurnite ga
unazad da biste ga skinuli.
Napomena
Ne pokušavajte da skinete jedinicu
ispod sedišta. Opasnost od povrede.
Komplet za popravku pneumatika
3 214.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke da nisu
oštećena. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Preporučujemo da ne menjate
prednje točkove zadnjima i obrnuto,
jer bi to moglo da utiče na stabilnost
vozila. Na zadnjoj osovini uvek
koristiti manje istrošene pneumatike.
Pneumatici Pneumatici, postavljeni u fabrici,
usklađeni su sa karakteristikama
vozila i daju optimalnu udobnost i
bezbednost vožnji.
