OPEL MOVANO_B 2020 Instruksjonsbok

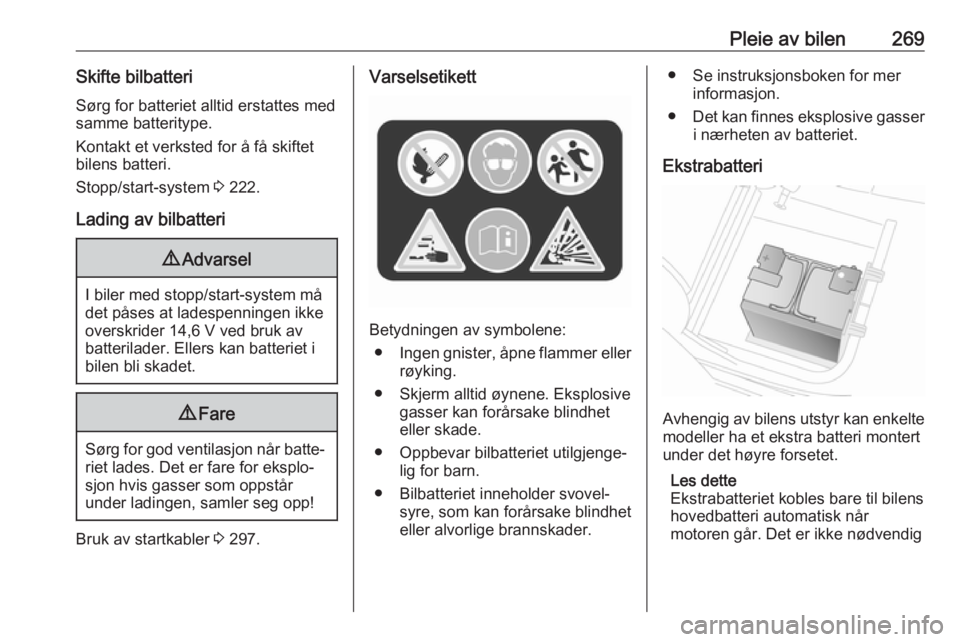

Pleie av bilen269Skifte bilbatteriSørg for batteriet alltid erstattes medsamme batteritype.
Kontakt et verksted for å få skiftet
bilens batteri.
Stopp/start-system 3 222.
Lading av bilbatteri9 Advarsel
I biler med stopp/start-system må
det påses at ladespenningen ikke
overskrider 14,6 V ved bruk av
batterilader. Ellers kan batteriet i
bilen bli skadet.
9 Fare
Sørg for god ventilasjon når batte‐
riet lades. Det er fare for eksplo‐
sjon hvis gasser som oppstår
under ladingen, samler seg opp!
Bruk av startkabler 3 297.
Varselsetikett
Betydningen av symbolene:
● Ingen gnister, åpne flammer eller
røyking.
● Skjerm alltid øynene. Eksplosive gasser kan forårsake blindhet
eller skade.
● Oppbevar bilbatteriet utilgjenge‐ lig for barn.
● Bilbatteriet inneholder svovel‐ syre, som kan forårsake blindheteller alvorlige brannskader.
● Se instruksjonsboken for mer informasjon.
● Det kan finnes eksplosive gasser
i nærheten av batteriet.
Ekstrabatteri
Avhengig av bilens utstyr kan enkelte modeller ha et ekstra batteri montert
under det høyre forsetet.
Les dette
Ekstrabatteriet kobles bare til bilens
hovedbatteri automatisk når
motoren går. Det er ikke nødvendig

270Pleie av bilenå frakoble manuelt før frakobling av
bilens hovedbatteri eller før tilkobling av startkabler.
Klemmene er beregnet for elektrisk
tilbehør som bruker maksimalt 50 A.
Bruk av startkabler 3 297.
Lufting av dieselsystemet Hvis tanken har blitt kjørt tom, må
dieselsystemet luftes ut.
Fyll tanken med drivstoff, og følg
denne fremgangsmåten:Merk
Ikke vri tenningsnøkkelen til posi‐
sjon 3 før lufteprosedyren startes.
Tenningsbryterposisjoner 3 220.
1. Vri tenningsnøkkelen til posisjon
2 og vent i noen minutter.
2. Vri nøkkelen tilbake til posisjon 1
og vent i 3 sekunder.
3. Vri nøkkelen til 3.
Kontakt et verksted hvis det ikke er mulig å starte motoren etter flere
forsøk på å lufte dieselsystemet.

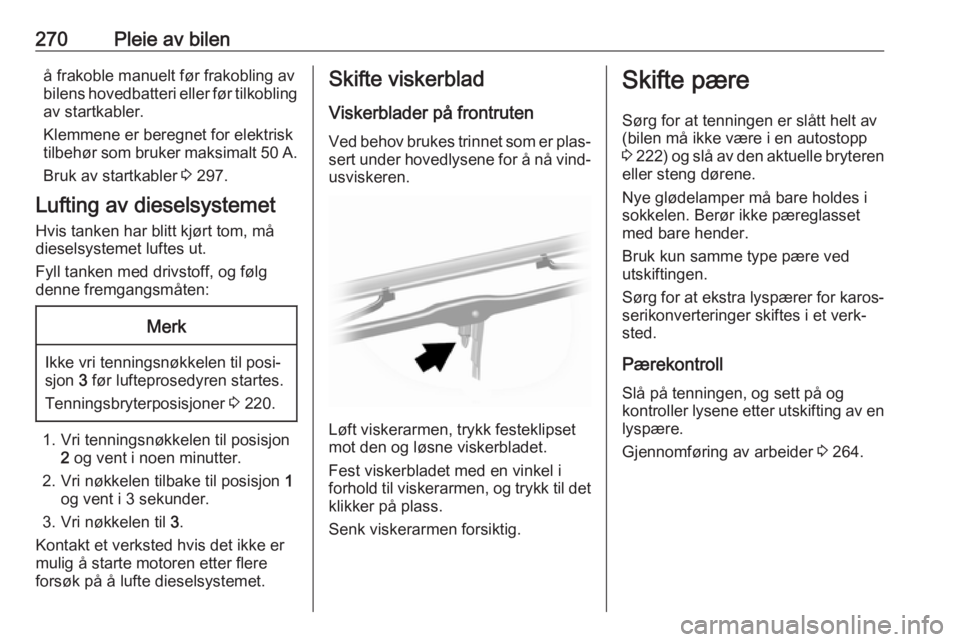

Skifte viskerblad
Viskerblader på frontruten
Ved behov brukes trinnet som er plas‐ sert under hovedlysene for å nå vind‐usviskeren.
Løft viskerarmen, trykk festeklipset
mot den og løsne viskerbladet.
Fest viskerbladet med en vinkel i
forhold til viskerarmen, og trykk til det klikker på plass.
Senk viskerarmen forsiktig.
Skifte pære
Sørg for at tenningen er slått helt av
(bilen må ikke være i en autostopp
3 222 ) og slå av den aktuelle bryteren
eller steng dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved
utskiftingen.
Sørg for at ekstra lyspærer for karos‐
serikonverteringer skiftes i et verk‐
sted.
Pærekontroll
Slå på tenningen, og sett på og
kontroller lysene etter utskifting av en
lyspære.
Gjennomføring av arbeider 3 264.

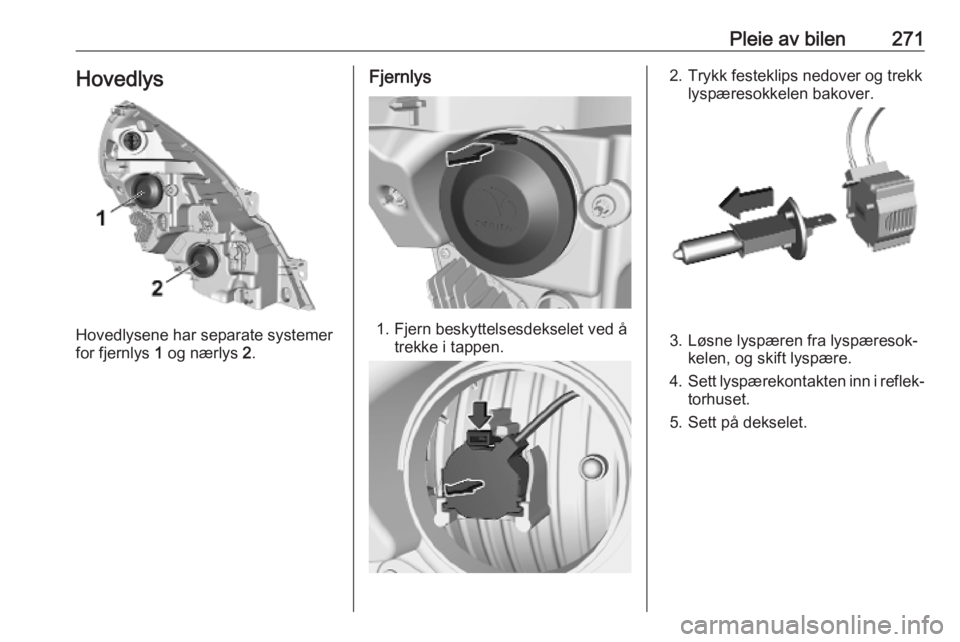

Pleie av bilen271Hovedlys
Hovedlysene har separate systemer
for fjernlys 1 og nærlys 2.
Fjernlys
1. Fjern beskyttelsesdekselet ved å
trekke i tappen.
2. Trykk festeklips nedover og trekklyspæresokkelen bakover.
3. Løsne lyspæren fra lyspæresok‐kelen, og skift lyspære.
4. Sett lyspærekontakten inn i reflek‐
torhuset.
5. Sett på dekselet.

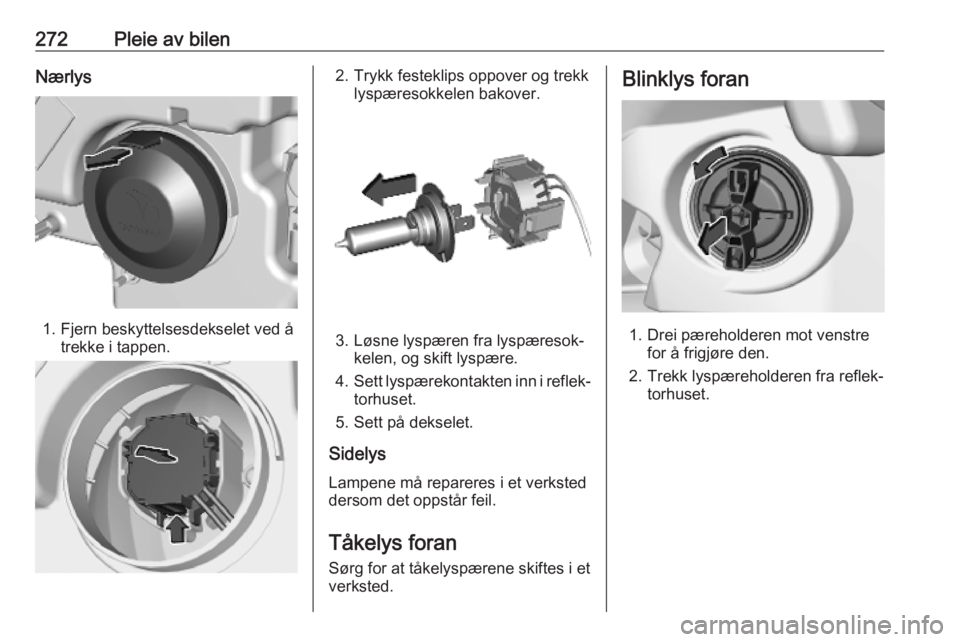

272Pleie av bilenNærlys
1. Fjern beskyttelsesdekselet ved åtrekke i tappen.
2. Trykk festeklips oppover og trekklyspæresokkelen bakover.
3. Løsne lyspæren fra lyspæresok‐kelen, og skift lyspære.
4. Sett lyspærekontakten inn i reflek‐
torhuset.
5. Sett på dekselet.
Sidelys Lampene må repareres i et verksteddersom det oppstår feil.
Tåkelys foran
Sørg for at tåkelyspærene skiftes i et verksted.
Blinklys foran
1. Drei pæreholderen mot venstre for å frigjøre den.
2. Trekk lyspæreholderen fra reflek‐ torhuset.

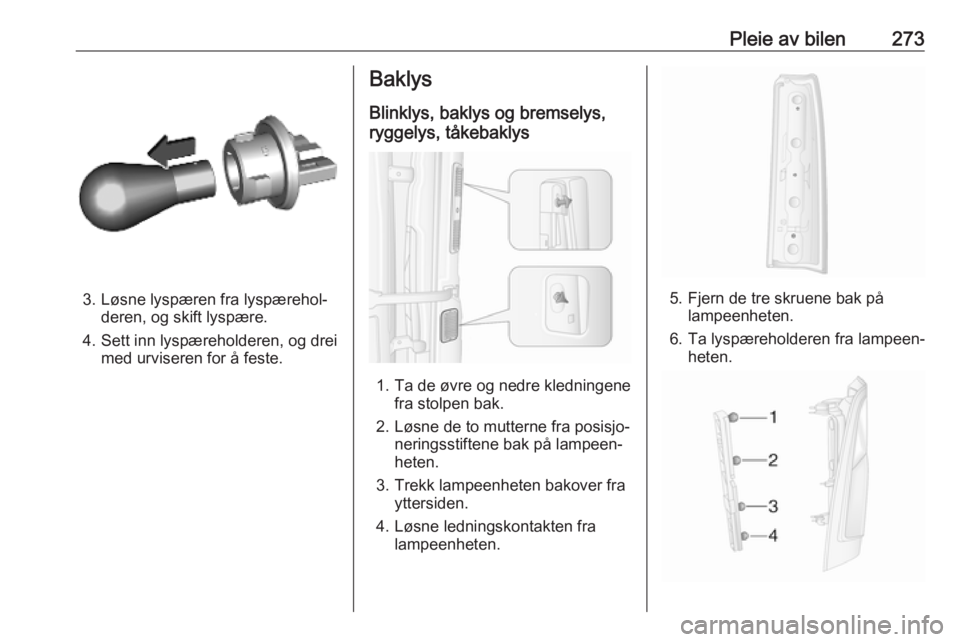

Pleie av bilen273
3. Løsne lyspæren fra lyspærehol‐deren, og skift lyspære.
4. Sett inn lyspæreholderen, og drei med urviseren for å feste.
Baklys
Blinklys, baklys og bremselys,
ryggelys, tåkebaklys
1. Ta de øvre og nedre kledningene fra stolpen bak.
2. Løsne de to mutterne fra posisjo‐ neringsstiftene bak på lampeen‐heten.
3. Trekk lampeenheten bakover fra yttersiden.
4. Løsne ledningskontakten fra lampeenheten.
5. Fjern de tre skruene bak pålampeenheten.
6. Ta lyspæreholderen fra lampeen‐ heten.

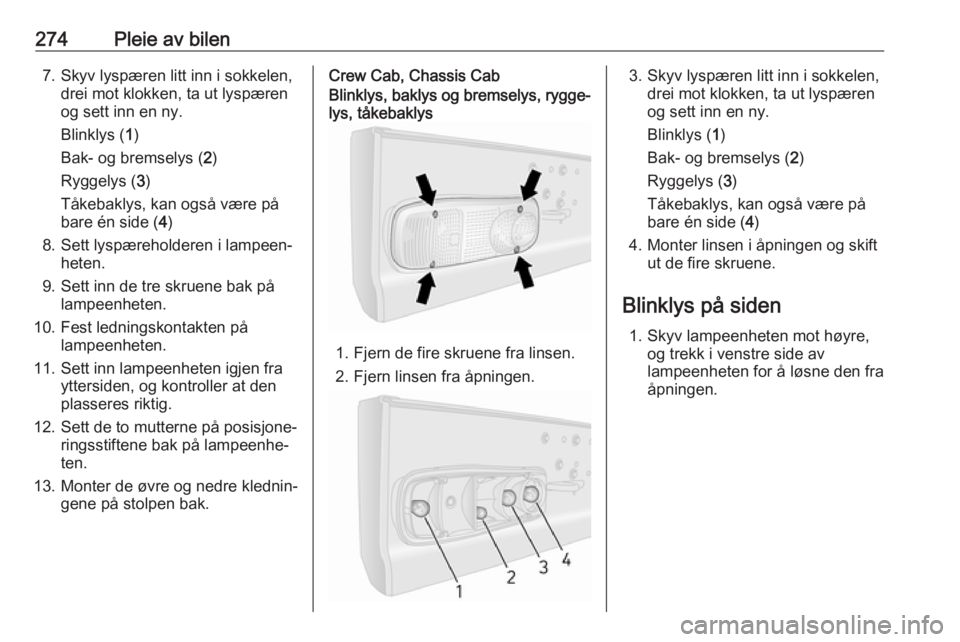

274Pleie av bilen7. Skyv lyspæren litt inn i sokkelen,drei mot klokken, ta ut lyspæren
og sett inn en ny.
Blinklys ( 1)
Bak- og bremselys ( 2)
Ryggelys ( 3)
Tåkebaklys, kan også være på
bare én side ( 4)
8. Sett lyspæreholderen i lampeen‐ heten.
9. Sett inn de tre skruene bak på lampeenheten.
10. Fest ledningskontakten på lampeenheten.
11. Sett inn lampeenheten igjen fra yttersiden, og kontroller at den
plasseres riktig.
12. Sett de to mutterne på posisjone‐ ringsstiftene bak på lampeenhe‐ten.
13. Monter de øvre og nedre klednin‐ gene på stolpen bak.Crew Cab, Chassis CabBlinklys, baklys og bremselys, rygge‐lys, tåkebaklys
1. Fjern de fire skruene fra linsen.
2. Fjern linsen fra åpningen.
3. Skyv lyspæren litt inn i sokkelen, drei mot klokken, ta ut lyspæren
og sett inn en ny.
Blinklys ( 1)
Bak- og bremselys ( 2)
Ryggelys ( 3)
Tåkebaklys, kan også være på
bare én side ( 4)
4. Monter linsen i åpningen og skift ut de fire skruene.

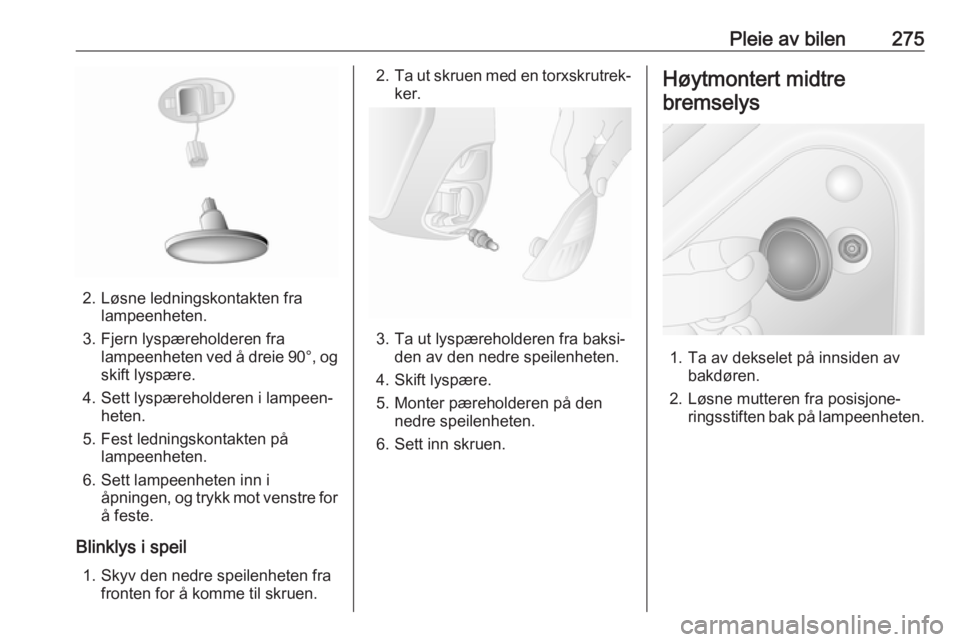

Blinklys på siden 1. Skyv lampeenheten mot høyre, og trekk i venstre side av
lampeenheten for å løsne den fra åpningen.

Pleie av bilen275
2. Løsne ledningskontakten fralampeenheten.
3. Fjern lyspæreholderen fra lampeenheten ved å dreie 90°, ogskift lyspære.
4. Sett lyspæreholderen i lampeen‐ heten.
5. Fest ledningskontakten på lampeenheten.
6. Sett lampeenheten inn i åpningen, og trykk mot venstre for
å feste.
Blinklys i speil 1. Skyv den nedre speilenheten fra fronten for å komme til skruen.
2.Ta ut skruen med en torxskrutrek‐
ker.
3. Ta ut lyspæreholderen fra baksi‐ den av den nedre speilenheten.
4. Skift lyspære.
5. Monter pæreholderen på den nedre speilenheten.
6. Sett inn skruen.
Høytmontert midtre
bremselys
1. Ta av dekselet på innsiden av bakdøren.
2. Løsne mutteren fra posisjone‐ ringsstiften bak på lampeenheten.

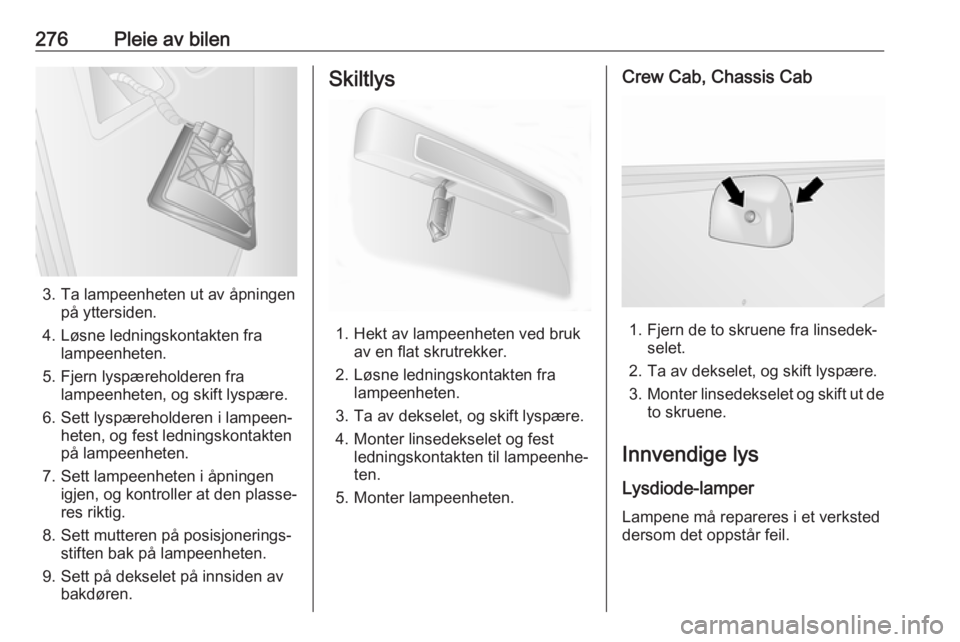

276Pleie av bilen
3. Ta lampeenheten ut av åpningenpå yttersiden.
4. Løsne ledningskontakten fra lampeenheten.
5. Fjern lyspæreholderen fra lampeenheten, og skift lyspære.
6. Sett lyspæreholderen i lampeen‐ heten, og fest ledningskontakten
på lampeenheten.
7. Sett lampeenheten i åpningen igjen, og kontroller at den plasse‐res riktig.
8. Sett mutteren på posisjonerings‐ stiften bak på lampeenheten.
9. Sett på dekselet på innsiden av bakdøren.
Skiltlys
1. Hekt av lampeenheten ved brukav en flat skrutrekker.
2. Løsne ledningskontakten fra lampeenheten.
3. Ta av dekselet, og skift lyspære.
4. Monter linsedekselet og fest ledningskontakten til lampeenhe‐
ten.
5. Monter lampeenheten.
Crew Cab, Chassis Cab
1. Fjern de to skruene fra linsedek‐ selet.
2. Ta av dekselet, og skift lyspære.
3. Monter linsedekselet og skift ut de
to skruene.
Innvendige lys
Lysdiode-lamper Lampene må repareres i et verksted
dersom det oppstår feil.

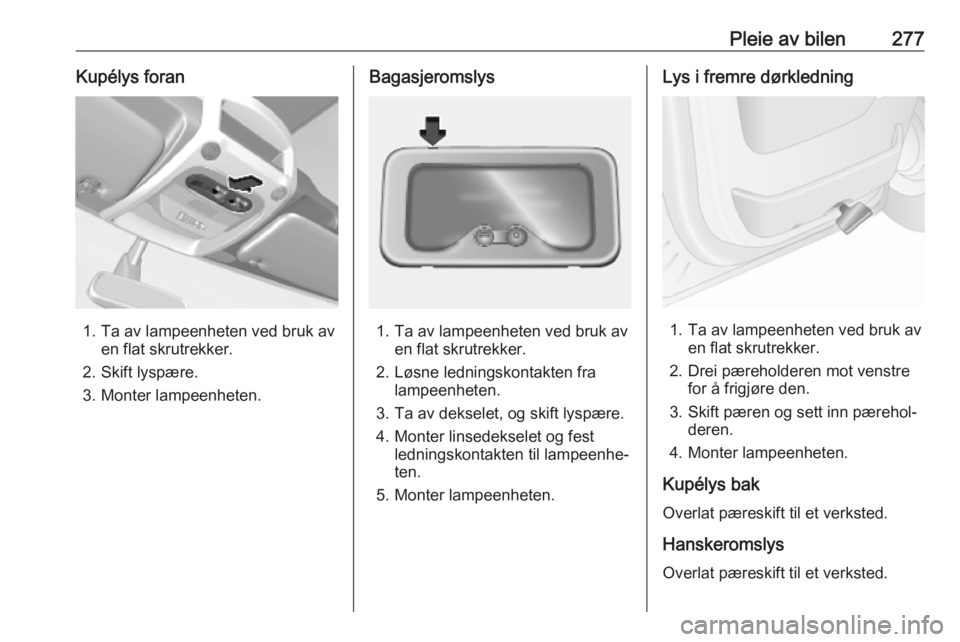

Pleie av bilen277Kupélys foran
1. Ta av lampeenheten ved bruk aven flat skrutrekker.
2. Skift lyspære.
3. Monter lampeenheten.
Bagasjeromslys
1. Ta av lampeenheten ved bruk av en flat skrutrekker.
2. Løsne ledningskontakten fra lampeenheten.
3. Ta av dekselet, og skift lyspære.
4. Monter linsedekselet og fest ledningskontakten til lampeenhe‐
ten.
5. Monter lampeenheten.
Lys i fremre dørkledning
1. Ta av lampeenheten ved bruk av en flat skrutrekker.
2. Drei pæreholderen mot venstre for å frigjøre den.
3. Skift pæren og sett inn pærehol‐ deren.
4. Monter lampeenheten.
Kupélys bak Overlat pæreskift til et verksted.
Hanskeromslys
Overlat pæreskift til et verksted.

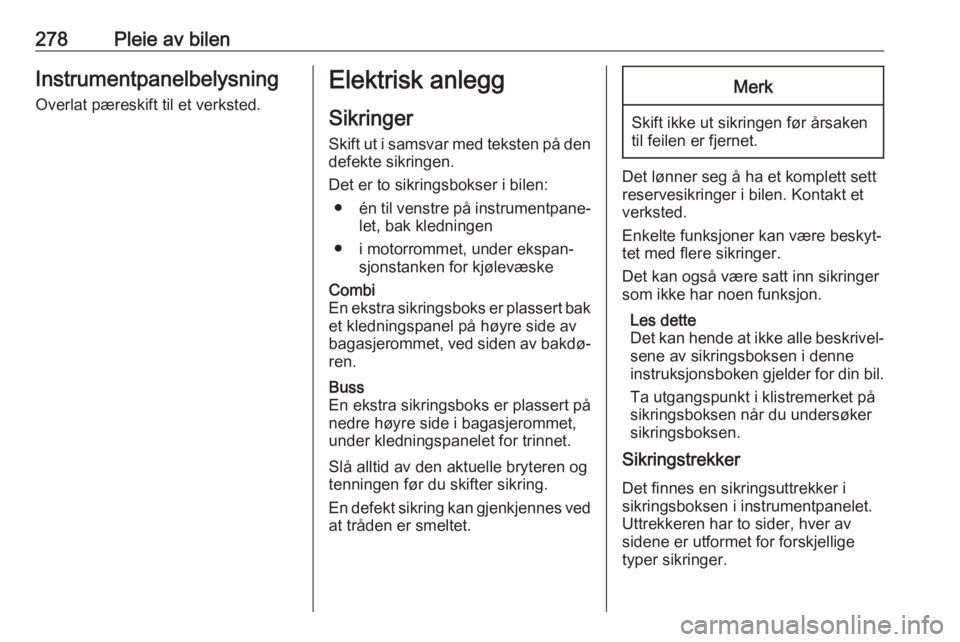

278Pleie av bilenInstrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ● én til venstre på instrumentpane‐
let, bak kledningen
● i motorrommet, under ekspan‐ sjonstanken for kjølevæskeCombi
En ekstra sikringsboks er plassert bak et kledningspanel på høyre side av
bagasjerommet, ved siden av bakdø‐
ren.Buss
En ekstra sikringsboks er plassert på
nedre høyre side i bagasjerommet,
under kledningspanelet for trinnet.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet.
Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Det lønner seg å ha et komplett sett
reservesikringer i bilen. Kontakt et
verksted.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Les dette
Det kan hende at ikke alle beskrivel‐
sene av sikringsboksen i denne
instruksjonsboken gjelder for din bil.
Ta utgangspunkt i klistremerket på
sikringsboksen når du undersøker
sikringsboksen.
Sikringstrekker
Det finnes en sikringsuttrekker i
sikringsboksen i instrumentpanelet.
Uttrekkeren har to sider, hver av
sidene er utformet for forskjellige
typer sikringer.
