OPEL MOVANO_B 2020 Manual de Instruções (in Portugues)
Manufacturer: OPEL, Model Year: 2020, Model line: MOVANO_B, Model: OPEL MOVANO_B 2020Pages: 391, PDF Size: 9.4 MB
Page 331 of 391

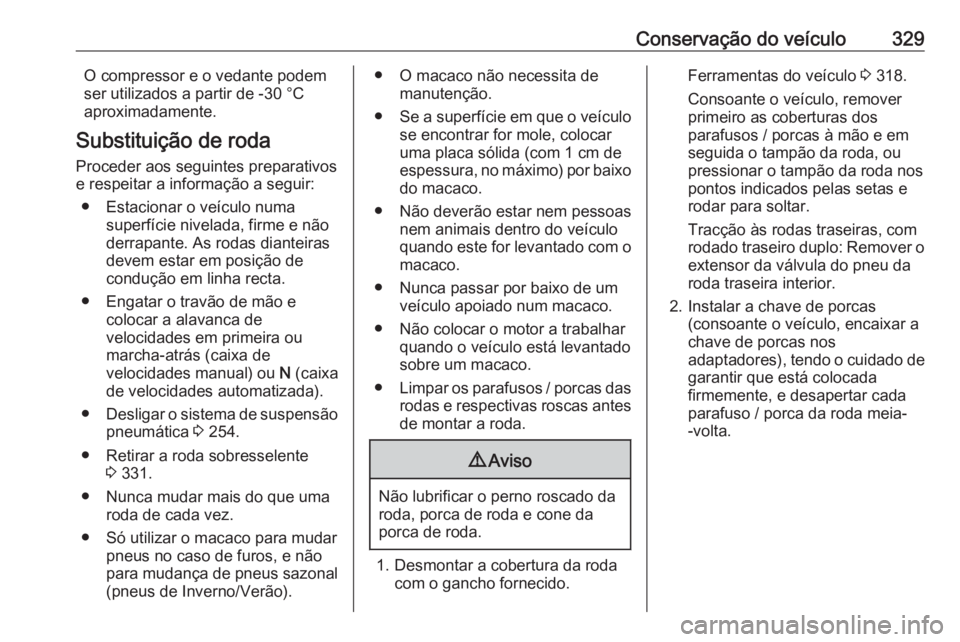

Conservação do veículo329O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Substituição de roda
Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Engatar o travão de mão e colocar a alavanca de
velocidades em primeira ou
marcha-atrás (caixa de
velocidades manual) ou N (caixa
de velocidades automatizada).
● Desligar o sistema de suspensão
pneumática 3 254.
● Retirar a roda sobresselente 3 331.
● Nunca mudar mais do que uma roda de cada vez.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).● O macaco não necessita de manutenção.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o motor a trabalhar quando o veículo está levantado
sobre um macaco.
● Limpar os parafusos / porcas das
rodas e respectivas roscas antes
de montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Desmontar a cobertura da roda com o gancho fornecido.
Ferramentas do veículo 3 318.
Consoante o veículo, remover
primeiro as coberturas dos
parafusos / porcas à mão e em
seguida o tampão da roda, ou
pressionar o tampão da roda nos
pontos indicados pelas setas e
rodar para soltar.
Tracção às rodas traseiras, com
rodado traseiro duplo: Remover o extensor da válvula do pneu da
roda traseira interior.
2. Instalar a chave de porcas (consoante o veículo, encaixar a
chave de porcas nos
adaptadores), tendo o cuidado de garantir que está colocada
firmemente, e desapertar cada
parafuso / porca da roda meia-
-volta.
Page 332 of 391

330Conservação do veículo

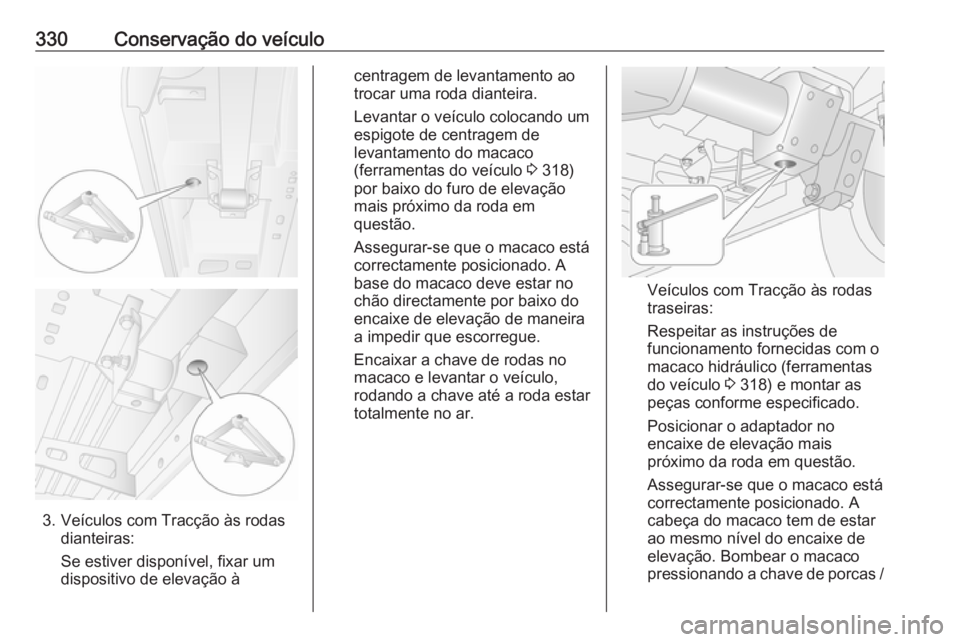

3. Veículos com Tracção às rodasdianteiras:
Se estiver disponível, fixar um
dispositivo de elevação à
centragem de levantamento ao
trocar uma roda dianteira.
Levantar o veículo colocando um
espigote de centragem de
levantamento do macaco
(ferramentas do veículo 3 318)
por baixo do furo de elevação
mais próximo da roda em
questão.
Assegurar-se que o macaco está
correctamente posicionado. A
base do macaco deve estar no
chão directamente por baixo do
encaixe de elevação de maneira
a impedir que escorregue.
Encaixar a chave de rodas no
macaco e levantar o veículo,
rodando a chave até a roda estar
totalmente no ar.
Veículos com Tracção às rodas
traseiras:
Respeitar as instruções de
funcionamento fornecidas com o
macaco hidráulico (ferramentas
do veículo 3 318) e montar as
peças conforme especificado.
Posicionar o adaptador no
encaixe de elevação mais
próximo da roda em questão.
Assegurar-se que o macaco está
correctamente posicionado. A
cabeça do macaco tem de estar
ao mesmo nível do encaixe de
elevação. Bombear o macaco
pressionando a chave de porcas /
Page 333 of 391

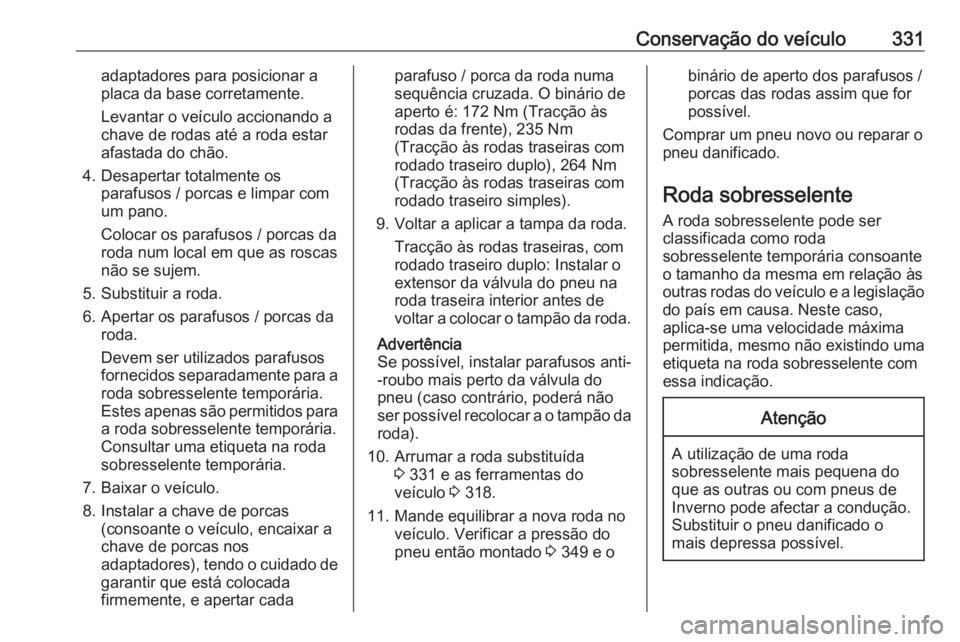

Conservação do veículo331adaptadores para posicionar a
placa da base corretamente.
Levantar o veículo accionando a
chave de rodas até a roda estar
afastada do chão.
4. Desapertar totalmente os parafusos / porcas e limpar com
um pano.
Colocar os parafusos / porcas da
roda num local em que as roscas
não se sujem.
5. Substituir a roda.
6. Apertar os parafusos / porcas da roda.
Devem ser utilizados parafusos
fornecidos separadamente para a roda sobresselente temporária.
Estes apenas são permitidos para a roda sobresselente temporária.Consultar uma etiqueta na roda
sobresselente temporária.
7. Baixar o veículo.
8. Instalar a chave de porcas (consoante o veículo, encaixar a
chave de porcas nos
adaptadores), tendo o cuidado de garantir que está colocada
firmemente, e apertar cadaparafuso / porca da roda numa
sequência cruzada. O binário de
aperto é: 172 Nm (Tracção às
rodas da frente), 235 Nm
(Tracção às rodas traseiras com
rodado traseiro duplo), 264 Nm
(Tracção às rodas traseiras com
rodado traseiro simples).
9. Voltar a aplicar a tampa da roda. Tracção às rodas traseiras, com
rodado traseiro duplo: Instalar o
extensor da válvula do pneu na
roda traseira interior antes de
voltar a colocar o tampão da roda.
Advertência
Se possível, instalar parafusos anti-
-roubo mais perto da válvula do
pneu (caso contrário, poderá não ser possível recolocar a o tampão da roda).
10. Arrumar a roda substituída 3 331 e as ferramentas do
veículo 3 318.
11. Mande equilibrar a nova roda no veículo. Verificar a pressão do
pneu então montado 3 349 e obinário de aperto dos parafusos /
porcas das rodas assim que for
possível.
Comprar um pneu novo ou reparar o pneu danificado.
Roda sobresselente A roda sobresselente pode ser
classificada como roda
sobresselente temporária consoante
o tamanho da mesma em relação às
outras rodas do veículo e a legislação
do país em causa. Neste caso,
aplica-se uma velocidade máxima
permitida, mesmo não existindo uma
etiqueta na roda sobresselente com
essa indicação.Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Page 334 of 391

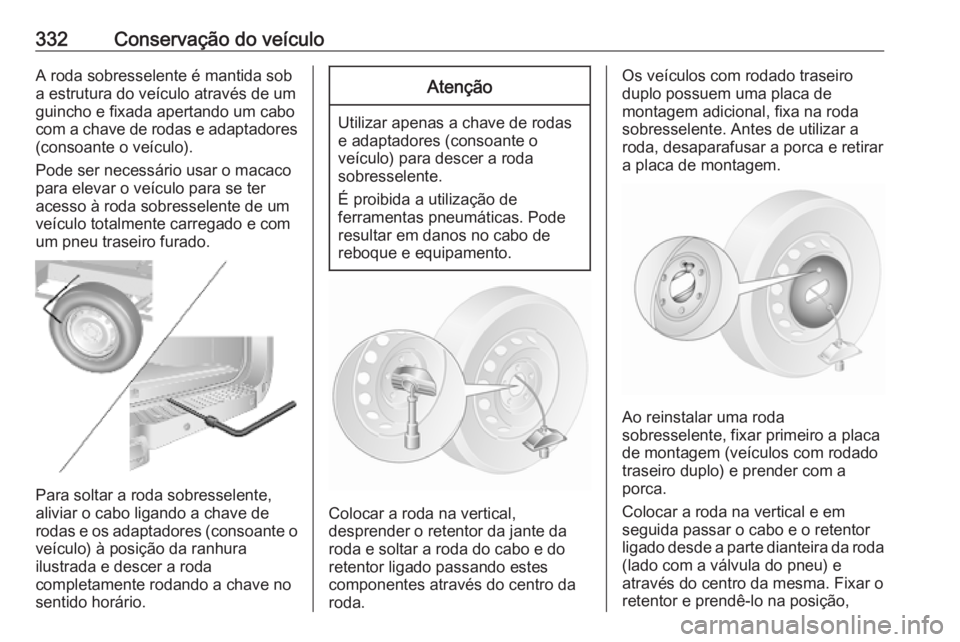

332Conservação do veículoA roda sobresselente é mantida sob
a estrutura do veículo através de um guincho e fixada apertando um cabo
com a chave de rodas e adaptadores (consoante o veículo).
Pode ser necessário usar o macaco
para elevar o veículo para se ter
acesso à roda sobresselente de um
veículo totalmente carregado e com
um pneu traseiro furado.
Para soltar a roda sobresselente,
aliviar o cabo ligando a chave de
rodas e os adaptadores (consoante o veículo) à posição da ranhura
ilustrada e descer a roda
completamente rodando a chave no
sentido horário.
Atenção
Utilizar apenas a chave de rodas
e adaptadores (consoante o
veículo) para descer a roda
sobresselente.
É proibida a utilização de
ferramentas pneumáticas. Pode
resultar em danos no cabo de
reboque e equipamento.
Colocar a roda na vertical,
desprender o retentor da jante da
roda e soltar a roda do cabo e do
retentor ligado passando estes
componentes através do centro da
roda.
Os veículos com rodado traseiro
duplo possuem uma placa de
montagem adicional, fixa na roda
sobresselente. Antes de utilizar a
roda, desaparafusar a porca e retirar
a placa de montagem.
Ao reinstalar uma roda
sobresselente, fixar primeiro a placa
de montagem (veículos com rodado
traseiro duplo) e prender com a
porca.
Colocar a roda na vertical e em
seguida passar o cabo e o retentor
ligado desde a parte dianteira da roda (lado com a válvula do pneu) e
através do centro da mesma. Fixar o
retentor e prendê-lo na posição,
Page 335 of 391

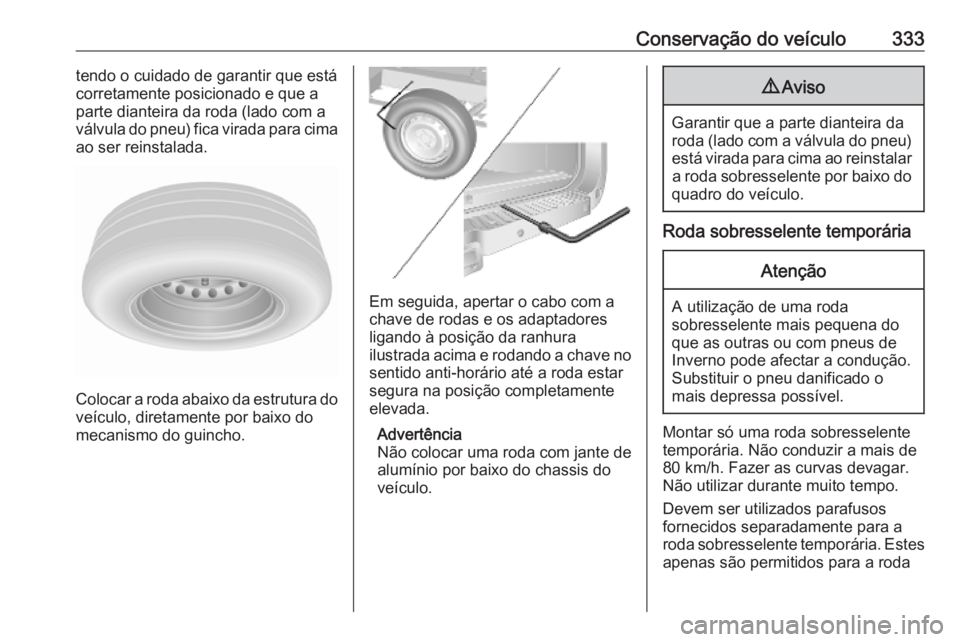

Conservação do veículo333tendo o cuidado de garantir que está
corretamente posicionado e que a
parte dianteira da roda (lado com a
válvula do pneu) fica virada para cima
ao ser reinstalada.
Colocar a roda abaixo da estrutura do
veículo, diretamente por baixo do
mecanismo do guincho.
Em seguida, apertar o cabo com a chave de rodas e os adaptadores
ligando à posição da ranhura
ilustrada acima e rodando a chave no
sentido anti-horário até a roda estar
segura na posição completamente
elevada.
Advertência
Não colocar uma roda com jante de
alumínio por baixo do chassis do
veículo.
9 Aviso
Garantir que a parte dianteira da
roda (lado com a válvula do pneu)
está virada para cima ao reinstalar a roda sobresselente por baixo do
quadro do veículo.
Roda sobresselente temporária
Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Devem ser utilizados parafusos
fornecidos separadamente para a
roda sobresselente temporária. Estes apenas são permitidos para a roda
Page 336 of 391

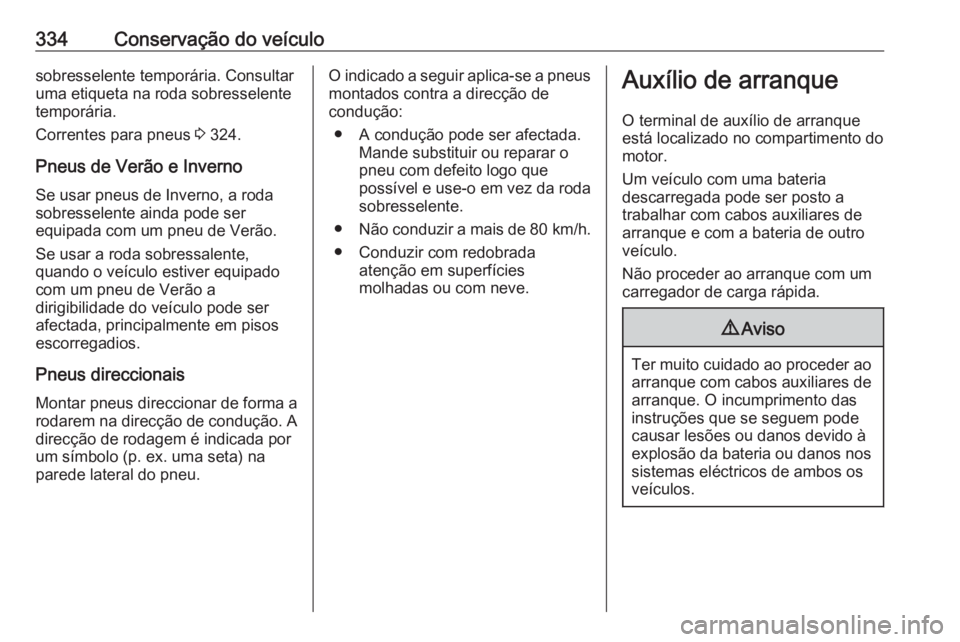

334Conservação do veículosobresselente temporária. Consultar
uma etiqueta na roda sobresselente
temporária.
Correntes para pneus 3 324.
Pneus de Verão e Inverno
Se usar pneus de Inverno, a roda
sobresselente ainda pode ser
equipada com um pneu de Verão.
Se usar a roda sobressalente,
quando o veículo estiver equipado
com um pneu de Verão a
dirigibilidade do veículo pode ser
afectada, principalmente em pisos
escorregadios.
Pneus direccionais Montar pneus direccionar de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.O indicado a seguir aplica-se a pneus montados contra a direcção de
condução:
● A condução pode ser afectada. Mande substituir ou reparar o
pneu com defeito logo que
possível e use-o em vez da roda sobresselente.
● Não conduzir a mais de 80 km/h.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.Auxílio de arranque
O terminal de auxílio de arranque
está localizado no compartimento do
motor.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.
Não proceder ao arranque com um
carregador de carga rápida.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
Page 337 of 391

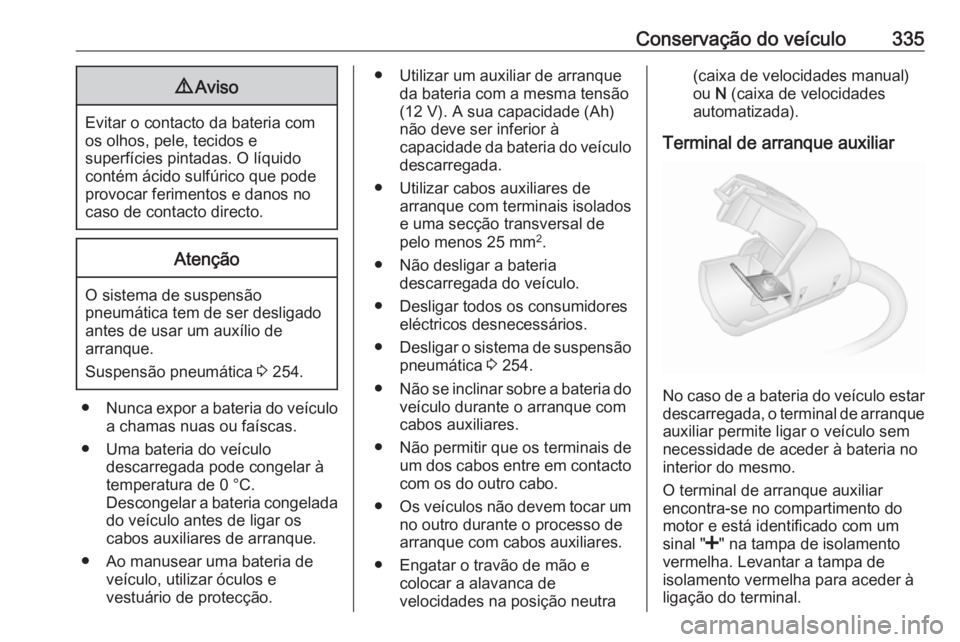

Conservação do veículo3359Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
Atenção
O sistema de suspensão
pneumática tem de ser desligado antes de usar um auxílio de
arranque.
Suspensão pneumática 3 254.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar à
temperatura de 0 °C.
Descongelar a bateria congelada do veículo antes de ligar os
cabos auxiliares de arranque.
● Ao manusear uma bateria de veículo, utilizar óculos e
vestuário de protecção.
● Utilizar um auxiliar de arranque da bateria com a mesma tensão
(12 V). A sua capacidade (Ah)
não deve ser inferior à
capacidade da bateria do veículo
descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 25 mm 2
.
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidores eléctricos desnecessários.
● Desligar o sistema de suspensão
pneumática 3 254.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Engatar o travão de mão e colocar a alavanca de
velocidades na posição neutra(caixa de velocidades manual)
ou N (caixa de velocidades
automatizada).
Terminal de arranque auxiliar
No caso de a bateria do veículo estar descarregada, o terminal de arranque
auxiliar permite ligar o veículo sem
necessidade de aceder à bateria no
interior do mesmo.
O terminal de arranque auxiliar
encontra-se no compartimento do
motor e está identificado com um
sinal " <" na tampa de isolamento
vermelha. Levantar a tampa de
isolamento vermelha para aceder à
ligação do terminal.
Page 338 of 391

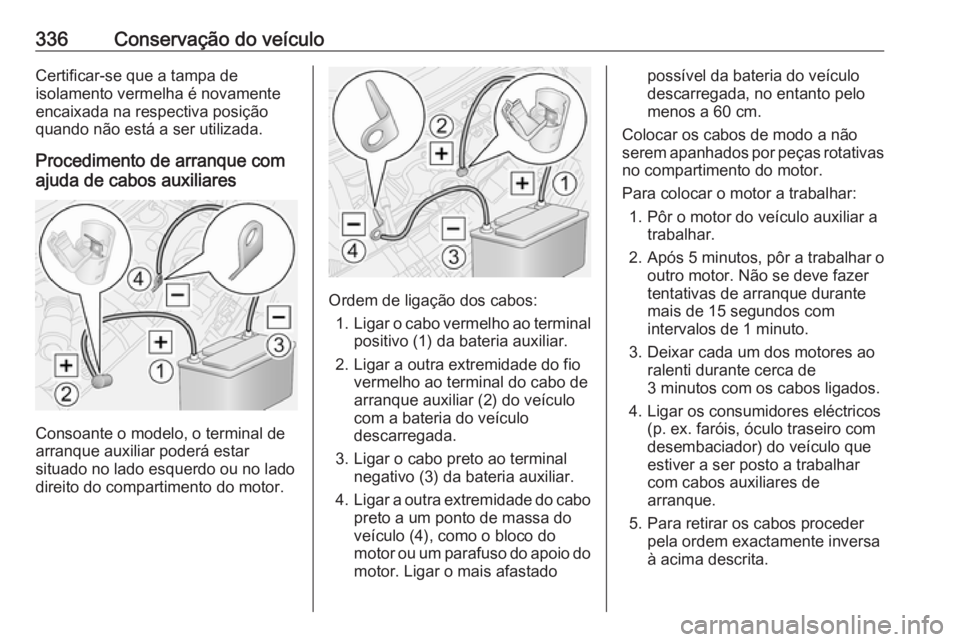

336Conservação do veículoCertificar-se que a tampa de
isolamento vermelha é novamente
encaixada na respectiva posição
quando não está a ser utilizada.
Procedimento de arranque com
ajuda de cabos auxiliares
Consoante o modelo, o terminal de
arranque auxiliar poderá estar
situado no lado esquerdo ou no lado
direito do compartimento do motor.
Ordem de ligação dos cabos:
1. Ligar o cabo vermelho ao terminal
positivo (1) da bateria auxiliar.
2. Ligar a outra extremidade do fio vermelho ao terminal do cabo de
arranque auxiliar (2) do veículo
com a bateria do veículo
descarregada.
3. Ligar o cabo preto ao terminal negativo (3) da bateria auxiliar.
4. Ligar a outra extremidade do cabo
preto a um ponto de massa do
veículo (4), como o bloco do
motor ou um parafuso do apoio do
motor. Ligar o mais afastado
possível da bateria do veículo
descarregada, no entanto pelo
menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr o motor do veículo auxiliar a trabalhar.
2. Após 5 minutos, pôr a trabalhar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.
Page 339 of 391

Conservação do veículo337Rebocar
Rebocar o veículo
O olhal de reboque e a chave de
porcas estão arrumados com as
ferramentas do veículo 3 318.
Desencaixar a cobertura com uma
ferramenta adequada e retirá-la.
Aparafusar o olhal para reboque para a direita no ponto de reboque
dianteiro e apertar completamente
com a chave de rodas.
Anexar um cabo de reboque - ou
melhor ainda uma barra de reboque -
ao olhal de reboque, nunca ao pára- -choques dianteiro ou às unidades de suspensão dianteiras.Atenção
Não rebocar o veículo pelatraseira. O olhal de reboque
dianteiro apenas deve ser
utilizado para rebocar e não para
recuperar o veículo.
Ligar a ignição para permitir o
funcionamento das luzes de travão, da buzina e dos limpa-pára-brisas e
mover o volante ligeiramente para
libertar o imobilizador do volante.
Desligar o sistema de suspensão
pneumática 3 254.
Atenção
Desativar os sistemas de apoio ao
condutor, tais como a Travagem
de Emergência Ativa 3 278, caso
contrário o veículo poderá travar
automaticamente durante o
reboque.
Mover a alavanca selectora para
ponto morto.
Desengatar o travão de mão.
Atenção
Veículos com caixa de velocidades manual de
comutação automática: Se não for possível seleccionar o Ponto
Morto, o veículo só deve ser
rebocado com as rodas motrizes
levantada do solo.
O veículo deve ser rebocado
sempre com a ignição desligada.
Caixa de velocidades manual
robotizada 3 265.
Page 340 of 391

338Conservação do veículoAtenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de fumos de
escape do veículo rebocador, ligar o
sistema de recirculação do ar 3 229
e fechar os vidros.
Recorrer à ajuda de uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque e reinstalar a
cobertura.
Rebocar outro veículo
Prender um cabo de reboque - ou
melhor ainda uma barra de reboque - ao olhal de reboque traseiro, nunca
ao eixo traseiro e às unidades de
suspensão.
Atenção
O olhal de reboque traseiro
apenas deve ser utilizado para
rebocar e não para recuperar um veículo.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
