Arrumação79

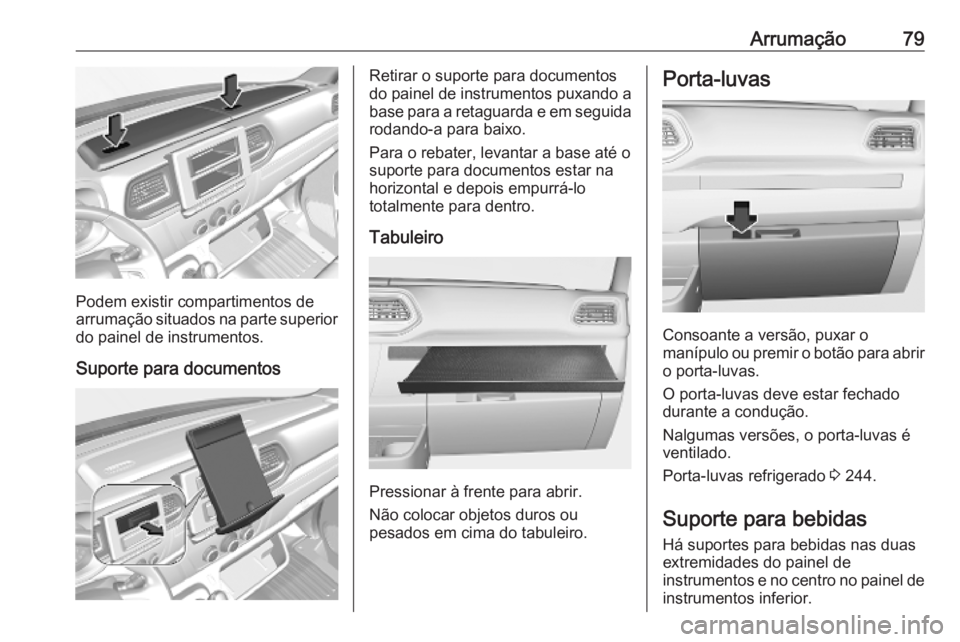

Podem existir compartimentos de
arrumação situados na parte superior
do painel de instrumentos.
Suporte para documentos
Retirar o suporte para documentos
do painel de instrumentos puxando a
base para a retaguarda e em seguida rodando-a para baixo.
Para o rebater, levantar a base até o
suporte para documentos estar na
horizontal e depois empurrá-lo
totalmente para dentro.
Tabuleiro
Pressionar à frente para abrir.
Não colocar objetos duros ou
pesados em cima do tabuleiro.
Porta-luvas
Consoante a versão, puxar o
manípulo ou premir o botão para abrir
o porta-luvas.
O porta-luvas deve estar fechado
durante a condução.
Nalgumas versões, o porta-luvas é
ventilado.
Porta-luvas refrigerado 3 244.
Suporte para bebidas
Há suportes para bebidas nas duas
extremidades do painel de
instrumentos e no centro no painel de instrumentos inferior.

80Arrumação

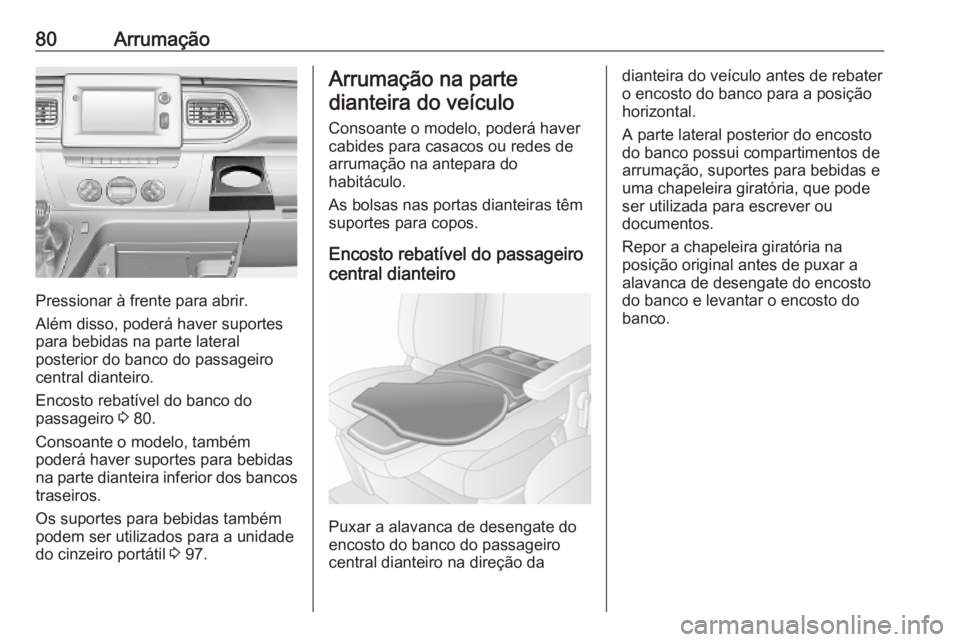

Pressionar à frente para abrir.
Além disso, poderá haver suportes
para bebidas na parte lateral
posterior do banco do passageiro
central dianteiro.
Encosto rebatível do banco do
passageiro 3 80.
Consoante o modelo, também
poderá haver suportes para bebidas
na parte dianteira inferior dos bancos
traseiros.
Os suportes para bebidas também
podem ser utilizados para a unidade
do cinzeiro portátil 3 97.
Arrumação na parte
dianteira do veículo
Consoante o modelo, poderá haver
cabides para casacos ou redes de
arrumação na antepara do
habitáculo.
As bolsas nas portas dianteiras têm
suportes para copos.
Encosto rebatível do passageiro
central dianteiro
Puxar a alavanca de desengate do
encosto do banco do passageiro
central dianteiro na direção da
dianteira do veículo antes de rebater
o encosto do banco para a posição
horizontal.
A parte lateral posterior do encosto
do banco possui compartimentos de
arrumação, suportes para bebidas e
uma chapeleira giratória, que pode
ser utilizada para escrever ou
documentos.
Repor a chapeleira giratória na
posição original antes de puxar a
alavanca de desengate do encosto
do banco e levantar o encosto do
banco.

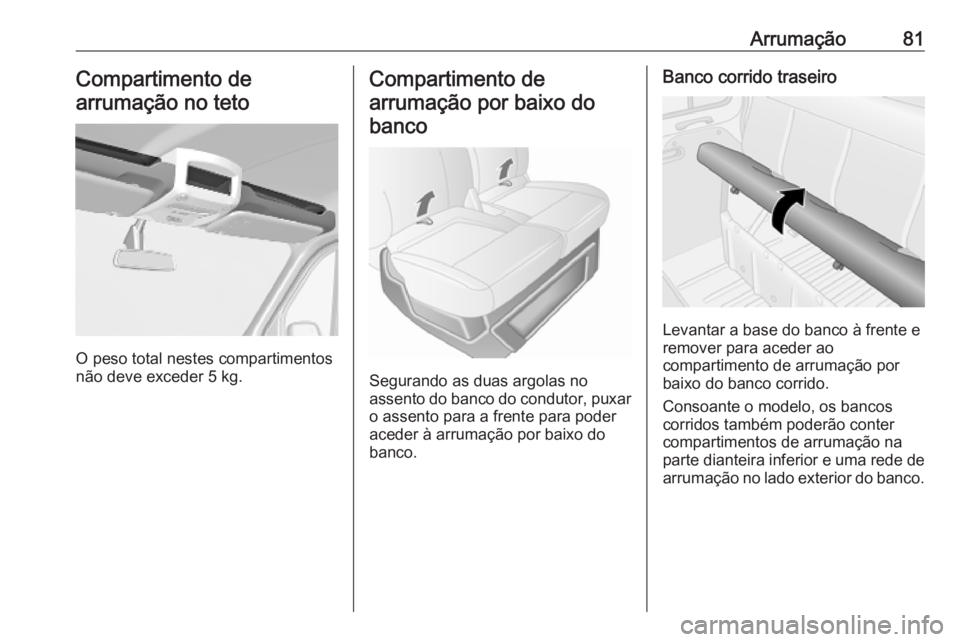

Arrumação81Compartimento de
arrumação no teto
O peso total nestes compartimentos
não deve exceder 5 kg.
Compartimento de
arrumação por baixo do banco
Segurando as duas argolas no
assento do banco do condutor, puxar o assento para a frente para poder
aceder à arrumação por baixo do banco.
Banco corrido traseiro
Levantar a base do banco à frente e
remover para aceder ao
compartimento de arrumação por
baixo do banco corrido.
Consoante o modelo, os bancos
corridos também poderão conter
compartimentos de arrumação na
parte dianteira inferior e uma rede de
arrumação no lado exterior do banco.

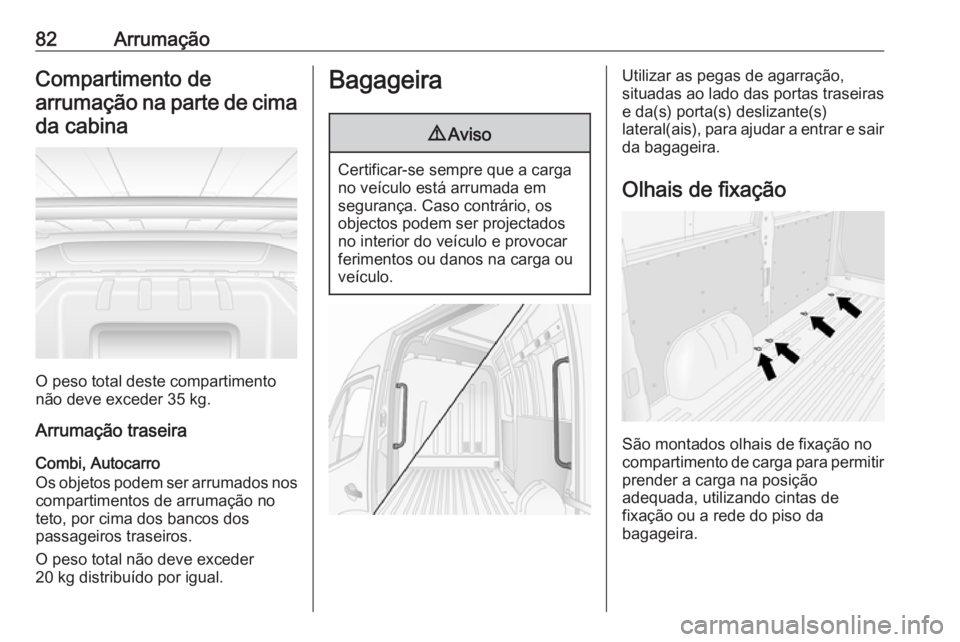

82ArrumaçãoCompartimento de
arrumação na parte de cima da cabina
O peso total deste compartimento
não deve exceder 35 kg.
Arrumação traseira
Combi, Autocarro
Os objetos podem ser arrumados nos
compartimentos de arrumação no
teto, por cima dos bancos dos
passageiros traseiros.
O peso total não deve exceder
20 kg distribuído por igual.
Bagageira9 Aviso
Certificar-se sempre que a carga
no veículo está arrumada em
segurança. Caso contrário, os
objectos podem ser projectados
no interior do veículo e provocar
ferimentos ou danos na carga ou
veículo.
Utilizar as pegas de agarração,
situadas ao lado das portas traseiras
e da(s) porta(s) deslizante(s)
lateral(ais), para ajudar a entrar e sair
da bagageira.
Olhais de fixação
São montados olhais de fixação no
compartimento de carga para permitir
prender a carga na posição
adequada, utilizando cintas de
fixação ou a rede do piso da
bagageira.

Arrumação83

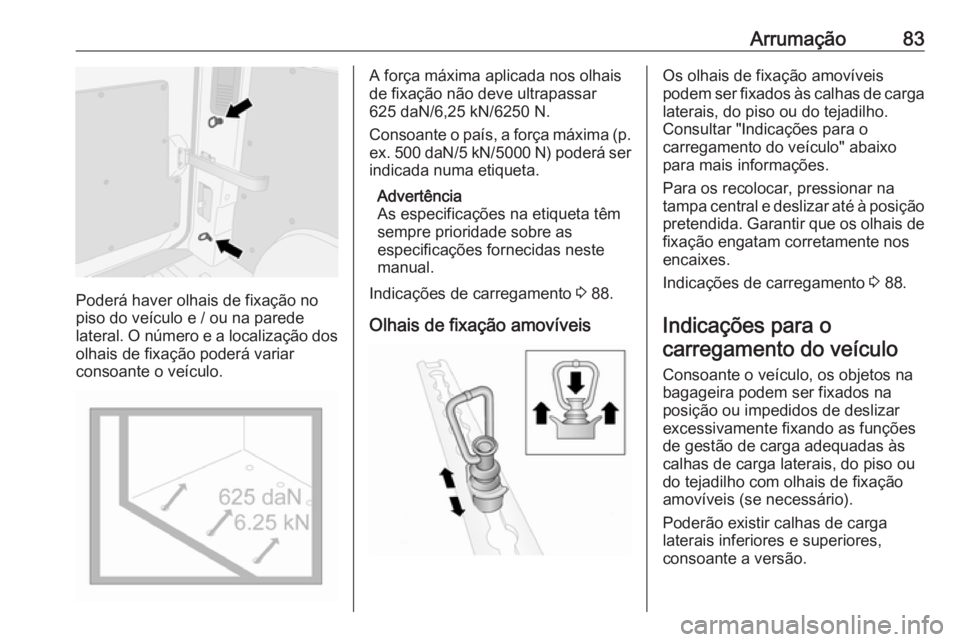

Poderá haver olhais de fixação no
piso do veículo e / ou na parede
lateral. O número e a localização dos olhais de fixação poderá variar
consoante o veículo.
A força máxima aplicada nos olhais
de fixação não deve ultrapassar
625 daN/6,25 kN/6250 N.
Consoante o país, a força máxima (p. ex. 500 daN /5 kN /5000 N) poderá ser
indicada numa etiqueta.
Advertência
As especificações na etiqueta têm
sempre prioridade sobre as
especificações fornecidas neste
manual.
Indicações de carregamento 3 88.
Olhais de fixação amovíveisOs olhais de fixação amovíveis
podem ser fixados às calhas de carga laterais, do piso ou do tejadilho.
Consultar "Indicações para o
carregamento do veículo" abaixo
para mais informações.
Para os recolocar, pressionar na
tampa central e deslizar até à posição pretendida. Garantir que os olhais de
fixação engatam corretamente nos
encaixes.
Indicações de carregamento 3 88.
Indicações para o carregamento do veículo
Consoante o veículo, os objetos na
bagageira podem ser fixados na
posição ou impedidos de deslizar
excessivamente fixando as funções
de gestão de carga adequadas às
calhas de carga laterais, do piso ou
do tejadilho com olhais de fixação
amovíveis (se necessário).
Poderão existir calhas de carga
laterais inferiores e superiores,
consoante a versão.

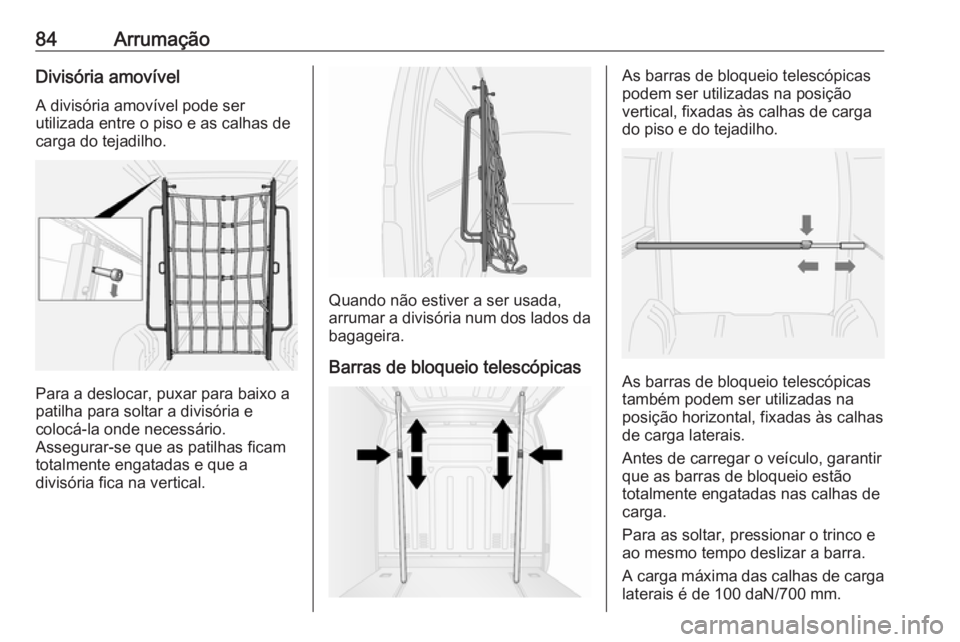

84ArrumaçãoDivisória amovívelA divisória amovível pode ser
utilizada entre o piso e as calhas de
carga do tejadilho.
Para a deslocar, puxar para baixo a
patilha para soltar a divisória e
colocá-la onde necessário.
Assegurar-se que as patilhas ficam
totalmente engatadas e que a
divisória fica na vertical.
Quando não estiver a ser usada,
arrumar a divisória num dos lados da
bagageira.
Barras de bloqueio telescópicas
As barras de bloqueio telescópicas
podem ser utilizadas na posição
vertical, fixadas às calhas de carga
do piso e do tejadilho.
As barras de bloqueio telescópicas
também podem ser utilizadas na posição horizontal, fixadas às calhas
de carga laterais.
Antes de carregar o veículo, garantir
que as barras de bloqueio estão
totalmente engatadas nas calhas de
carga.
Para as soltar, pressionar o trinco e
ao mesmo tempo deslizar a barra.
A carga máxima das calhas de carga laterais é de 100 daN/700 mm.

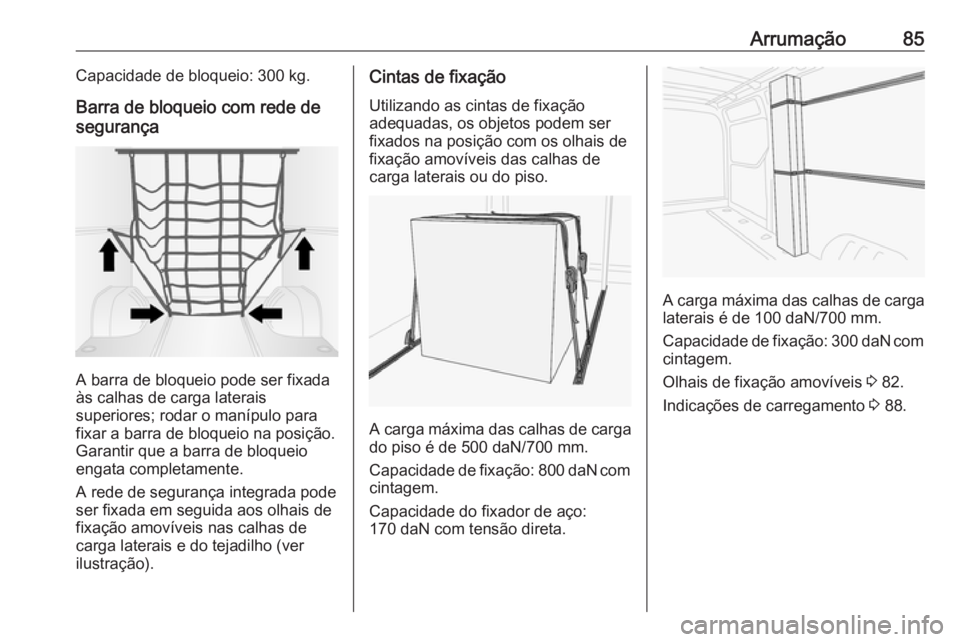

Arrumação85Capacidade de bloqueio: 300 kg.
Barra de bloqueio com rede de
segurança
A barra de bloqueio pode ser fixada
às calhas de carga laterais
superiores; rodar o manípulo para
fixar a barra de bloqueio na posição.
Garantir que a barra de bloqueio
engata completamente.
A rede de segurança integrada pode
ser fixada em seguida aos olhais de
fixação amovíveis nas calhas de
carga laterais e do tejadilho (ver
ilustração).
Cintas de fixação
Utilizando as cintas de fixação
adequadas, os objetos podem ser
fixados na posição com os olhais de
fixação amovíveis das calhas de
carga laterais ou do piso.
A carga máxima das calhas de carga do piso é de 500 daN/700 mm.
Capacidade de fixação: 800 daN com
cintagem.
Capacidade do fixador de aço:
170 daN com tensão direta.
A carga máxima das calhas de carga laterais é de 100 daN/700 mm.
Capacidade de fixação: 300 daN com
cintagem.
Olhais de fixação amovíveis 3 82.
Indicações de carregamento 3 88.

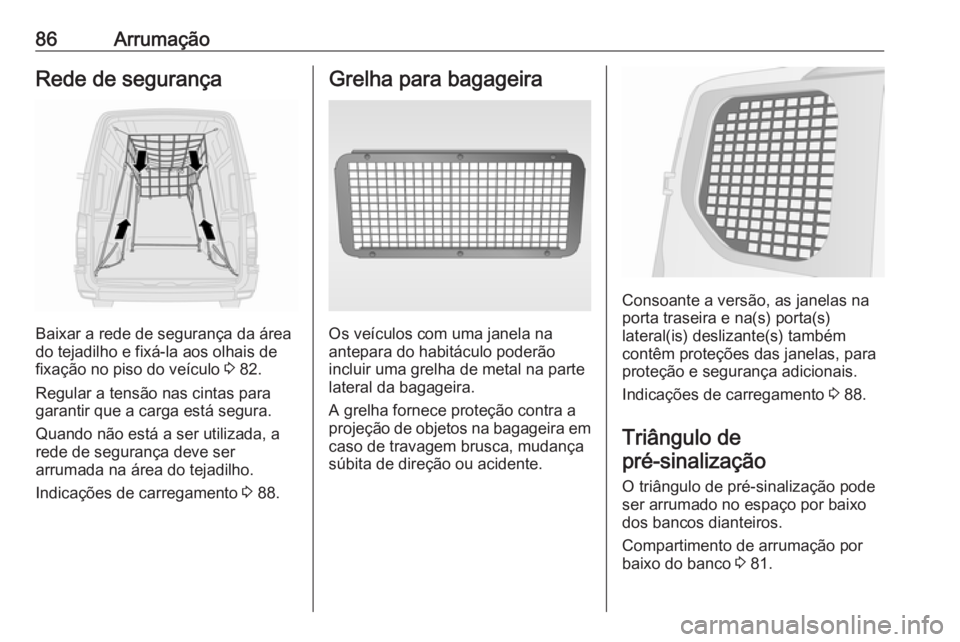

86ArrumaçãoRede de segurança
Baixar a rede de segurança da área
do tejadilho e fixá-la aos olhais de
fixação no piso do veículo 3 82.
Regular a tensão nas cintas para
garantir que a carga está segura.
Quando não está a ser utilizada, a
rede de segurança deve ser
arrumada na área do tejadilho.
Indicações de carregamento 3 88.
Grelha para bagageira
Os veículos com uma janela na
antepara do habitáculo poderão
incluir uma grelha de metal na parte
lateral da bagageira.
A grelha fornece proteção contra a
projeção de objetos na bagageira em caso de travagem brusca, mudança
súbita de direção ou acidente.
Consoante a versão, as janelas na
porta traseira e na(s) porta(s)
lateral(is) deslizante(s) também
contêm proteções das janelas, para
proteção e segurança adicionais.
Indicações de carregamento 3 88.
Triângulo de
pré-sinalização
O triângulo de pré-sinalização pode
ser arrumado no espaço por baixo dos bancos dianteiros.
Compartimento de arrumação por
baixo do banco 3 81.

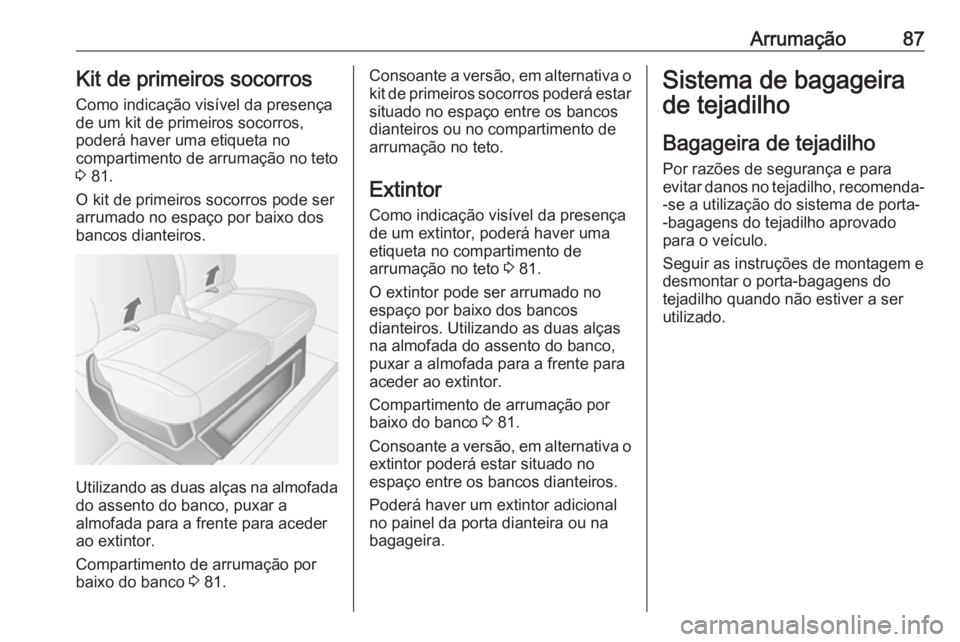

Arrumação87Kit de primeiros socorros
Como indicação visível da presença
de um kit de primeiros socorros,
poderá haver uma etiqueta no
compartimento de arrumação no teto
3 81.
O kit de primeiros socorros pode ser
arrumado no espaço por baixo dos
bancos dianteiros.
Utilizando as duas alças na almofada do assento do banco, puxar a
almofada para a frente para aceder
ao extintor.
Compartimento de arrumação por
baixo do banco 3 81.
Consoante a versão, em alternativa o
kit de primeiros socorros poderá estar situado no espaço entre os bancos
dianteiros ou no compartimento de
arrumação no teto.
Extintor
Como indicação visível da presença
de um extintor, poderá haver uma etiqueta no compartimento de
arrumação no teto 3 81.
O extintor pode ser arrumado no espaço por baixo dos bancos
dianteiros. Utilizando as duas alças
na almofada do assento do banco,
puxar a almofada para a frente para
aceder ao extintor.
Compartimento de arrumação por
baixo do banco 3 81.
Consoante a versão, em alternativa o extintor poderá estar situado no
espaço entre os bancos dianteiros.
Poderá haver um extintor adicional
no painel da porta dianteira ou na
bagageira.Sistema de bagageira
de tejadilho
Bagageira de tejadilho Por razões de segurança e para
evitar danos no tejadilho, recomenda-
-se a utilização do sistema de porta-
-bagagens do tejadilho aprovado
para o veículo.
Seguir as instruções de montagem e desmontar o porta-bagagens dotejadilho quando não estiver a ser
utilizado.

88ArrumaçãoIndicações de
carregamento
● Objectos pesados no compartimento de carga deverãoser uniformemente distribuídos e
colocados o mais para a frente
possível. Se se puder empilhar
objectos, os objectos mais
pesados devem ficar por baixo.
● Prender os objectos com cintas fixadas aos olhais de fixação
3 82.
● Prender objetos na posição ou impedir que as cargas deslizem
excessivamente fixando funções
de gestão de carga adicionais às calhas de carga com olhais de
fixação.
Sistema de gestão de carga
3 83.
● Prender objectos soltos na bagageira para evitar que
deslizem.
● A carga não deve dificultar o funcionamento dos pedais, do
travão-de-mão e da alavanca
selectora das mudanças nemdeve restringir a liberdade de
movimentos do condutor. Não
colocar no interior objectos que
não sejam presos.
● Não conduzir com o compartimento de carga aberto.
Para além disso, a chapa de
matrícula só fica legível e
iluminada correctamente se as
portas estiverem fechadas.9 Aviso
Certificar-se sempre que a carga
no veículo está arrumada em
segurança. Caso contrário, os
objectos podem ser projectados
no interior do veículo e provocar
ferimentos ou danos na carga ou
veículo.
● A carga útil é a diferença entre o peso bruto do veículo admissível
(ver placa de identificação do
veículo 3 347) e a tara CE.
Para calcular a carga, introduzir
os dados para o seu veículo na
Tabela de pesos no início deste
manual.
A tara CE inclui o peso do
condutor (68 kg), bagagem
( 7 kg) e todos os fluidos (depósito
de combustível 90% cheio).
O equipamento opcional e os
acessórios aumentam a tara.
● Conduzir com carga no tejadilho aumenta a sensibilidade do
veículo a ventos cruzados e
afecta negativamente a
manobrabilidade do veículo por
aumentar o centro de gravidade do veículo. Distribuir a carga
uniformemente e prendê-la bem
com cintas de fixação. Ajustar a pressão dos pneus e a
velocidade do veículo em
conformidade com as condições
de carga. Verificar e apertar as
cintas frequentemente.
Não conduzir a mais de
120 km/h.
● A carga de tejadilho permitida (que inclui o peso da bagageira
de tejadilho) é de 200 kg para os
modelos de tejadilho
normalizados. A carga no
