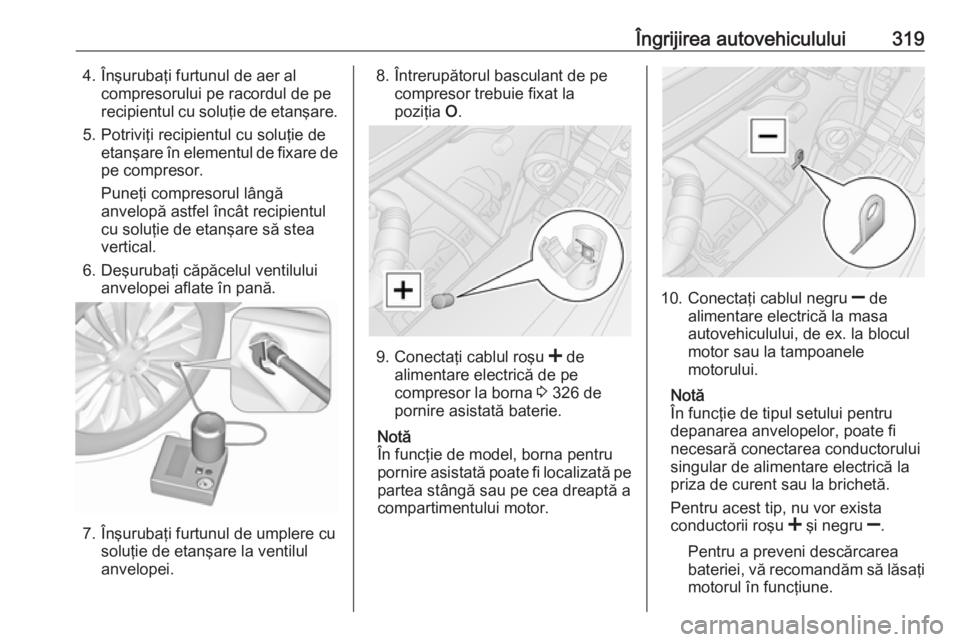

Îngrijirea autovehiculului3194. Înşurubaţi furtunul de aer alcompresorului pe racordul de pe
recipientul cu soluţie de etanşare.
5. Potriviţi recipientul cu soluţie de etanşare în elementul de fixare depe compresor.
Puneţi compresorul lângă
anvelopă astfel încât recipientul
cu soluţie de etanşare să stea
vertical.
6. Deşurubaţi căpăcelul ventilului anvelopei aflate în pană.
7. Înşurubaţi furtunul de umplere cusoluţie de etanşare la ventilul
anvelopei.
8. Întrerupătorul basculant de pe compresor trebuie fixat la
poziţia O.
9.
Conectaţi cablul roşu < de
alimentare electrică de pe compresor la borna 3 326 de
pornire asistată baterie.
Notă
În funcţie de model, borna pentru
pornire asistată poate fi localizată pe
partea stângă sau pe cea dreaptă a
compartimentului motor.
10. Conectaţi cablul negru ] de
alimentare electrică la masa autovehiculului, de ex. la blocul
motor sau la tampoanele
motorului.
Notă
În funcţie de tipul setului pentru
depanarea anvelopelor, poate fi
necesară conectarea conductorului
singular de alimentare electrică la
priza de curent sau la brichetă.
Pentru acest tip, nu vor exista
conductorii roşu < şi negru ].
Pentru a preveni descărcarea
bateriei, vă recomandăm să lăsaţi
motorul în funcţiune.

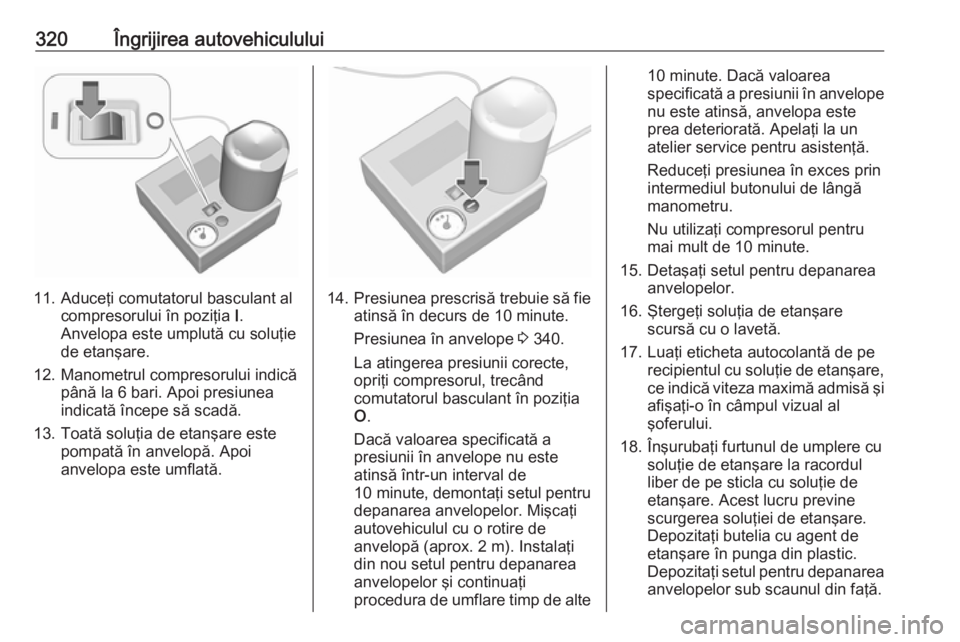

320Îngrijirea autovehiculului
11. Aduceţi comutatorul basculant alcompresorului în poziţia I.
Anvelopa este umplută cu soluţie
de etanşare.
12. Manometrul compresorului indică până la 6 bari. Apoi presiunea
indicată începe să scadă.
13. Toată soluţia de etanşare este pompată în anvelopă. Apoi
anvelopa este umflată.14. Presiunea prescrisă trebuie să fie
atinsă în decurs de 10 minute.
Presiunea în anvelope 3 340.
La atingerea presiunii corecte,
opriţi compresorul, trecând
comutatorul basculant în poziţia
O .
Dacă valoarea specificată a
presiunii în anvelope nu este
atinsă într-un interval de
10 minute , demontaţi setul pentru
depanarea anvelopelor. Mişcaţi
autovehiculul cu o rotire de
anvelopă (aprox. 2 m). Instalaţi
din nou setul pentru depanarea
anvelopelor şi continuaţi
procedura de umflare timp de alte
10 minute. Dacă valoarea
specificată a presiunii în anvelope
nu este atinsă, anvelopa este
prea deteriorată. Apelaţi la un
atelier service pentru asistenţă.
Reduceţi presiunea în exces prin
intermediul butonului de lângă
manometru.
Nu utilizaţi compresorul pentru
mai mult de 10 minute.
15. Detaşaţi setul pentru depanarea anvelopelor.
16. Ştergeţi soluţia de etanşare scursă cu o lavetă.
17. Luaţi eticheta autocolantă de pe recipientul cu soluţie de etanşare,ce indică viteza maximă admisă şi afişaţi-o în câmpul vizual al
şoferului.
18. Înşurubaţi furtunul de umplere cu soluţie de etanşare la racordul
liber de pe sticla cu soluţie de
etanşare. Acest lucru previne
scurgerea soluţiei de etanşare.
Depozitaţi butelia cu agent de
etanşare în punga din plastic.
Depozitaţi setul pentru depanarea
anvelopelor sub scaunul din faţă.

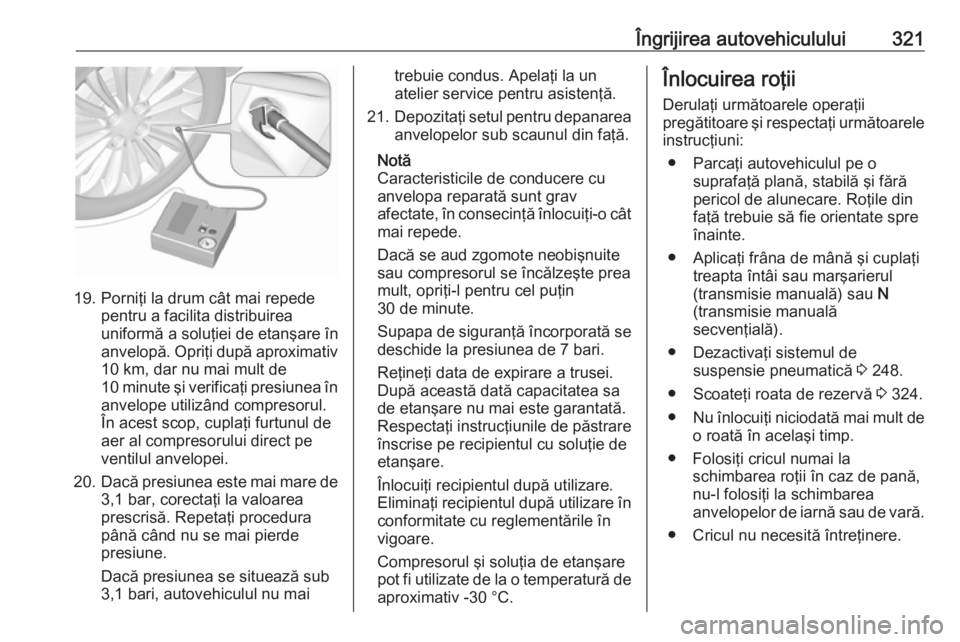

Îngrijirea autovehiculului321
19. Porniţi la drum cât mai repedepentru a facilita distribuirea
uniformă a soluţiei de etanşare în
anvelopă. Opriţi după aproximativ 10 km, dar nu mai mult de
10 minute şi verificaţi presiunea în
anvelope utilizând compresorul.
În acest scop, cuplaţi furtunul de
aer al compresorului direct pe
ventilul anvelopei.
20. Dacă presiunea este mai mare de
3,1 bar, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
3,1 bari, autovehiculul nu mai
trebuie condus. Apelaţi la un
atelier service pentru asistenţă.
21. Depozitaţi setul pentru depanarea
anvelopelor sub scaunul din faţă.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de
aproximativ -30 °C.Înlocuirea roţii
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate spre
înainte.
● Aplicaţi frâna de mână şi cuplaţi treapta întâi sau marşarierul
(transmisie manuală) sau N
(transmisie manuală
secvenţială).
● Dezactivaţi sistemul de suspensie pneumatică 3 248.
● Scoateţi roata de rezervă 3 324.
● Nu înlocuiţi niciodată mai mult de
o roată în acelaşi timp.
● Folosiţi cricul numai la schimbarea roţii în caz de pană,
nu-l folosiţi la schimbarea
anvelopelor de iarnă sau de vară.
● Cricul nu necesită întreţinere.

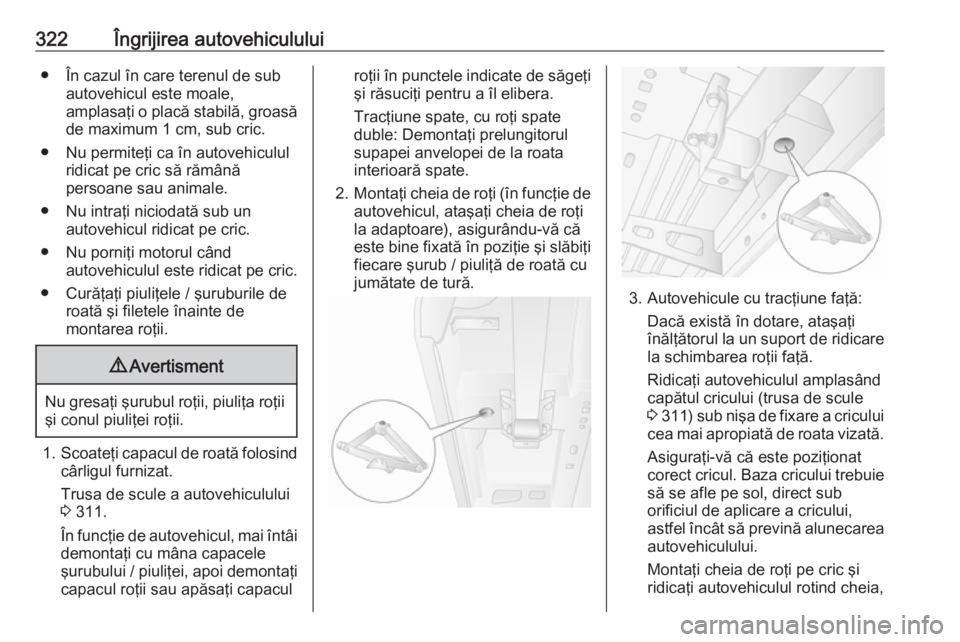

322Îngrijirea autovehiculului● În cazul în care terenul de subautovehicul este moale,
amplasaţi o placă stabilă, groasă de maximum 1 cm, sub cric.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.
● Nu porniţi motorul când autovehiculul este ridicat pe cric.
● Curăţaţi piuliţele / şuruburile de roată şi filetele înainte de
montarea roţii.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Scoateţi capacul de roată folosind
cârligul furnizat.
Trusa de scule a autovehiculului
3 311.
În funcţie de autovehicul, mai întâi
demontaţi cu mâna capacele
şurubului / piuliţei, apoi demontaţi capacul roţii sau apăsaţi capacul
roţii în punctele indicate de săgeţi
şi răsuciţi pentru a îl elibera.
Tracţiune spate, cu roţi spate
duble: Demontaţi prelungitorul
supapei anvelopei de la roata
interioară spate.
2. Montaţi cheia de roţi (în funcţie de
autovehicul, ataşaţi cheia de roţi
la adaptoare), asigurându-vă că
este bine fixată în poziţie şi slăbiţi
fiecare şurub / piuliţă de roată cu
jumătate de tură.
3. Autovehicule cu tracţiune faţă:
Dacă există în dotare, ataşaţi
înălţătorul la un suport de ridicare
la schimbarea roţii faţă.
Ridicaţi autovehiculul amplasând
capătul cricului (trusa de scule
3 311 ) sub nişa de fixare a cricului
cea mai apropiată de roata vizată.
Asiguraţi-vă că este poziţionat
corect cricul. Baza cricului trebuie să se afle pe sol, direct sub
orificiul de aplicare a cricului,
astfel încât să prevină alunecarea
autovehiculului.
Montaţi cheia de roţi pe cric şi
ridicaţi autovehiculul rotind cheia,

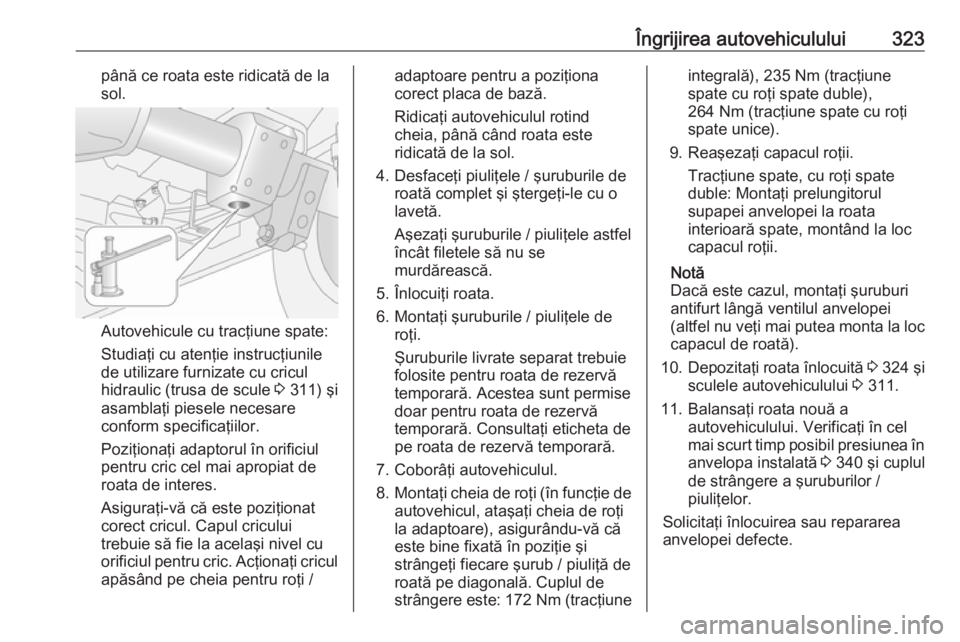

Îngrijirea autovehiculului323până ce roata este ridicată de la
sol.
Autovehicule cu tracţiune spate:
Studiaţi cu atenţie instrucţiunile
de utilizare furnizate cu cricul
hidraulic (trusa de scule 3 311) şi
asamblaţi piesele necesare
conform specificaţiilor.
Poziţionaţi adaptorul în orificiul
pentru cric cel mai apropiat de
roata de interes.
Asiguraţi-vă că este poziţionat
corect cricul. Capul cricului
trebuie să fie la acelaşi nivel cu
orificiul pentru cric. Acţionaţi cricul
apăsând pe cheia pentru roţi /
adaptoare pentru a poziţiona
corect placa de bază.
Ridicaţi autovehiculul rotind
cheia, până când roata este
ridicată de la sol.
4. Desfaceţi piuliţele / şuruburile de roată complet şi ştergeţi-le cu o
lavetă.
Aşezaţi şuruburile / piuliţele astfel încât filetele să nu se
murdărească.
5. Înlocuiţi roata.
6. Montaţi şuruburile / piuliţele de roţi.
Şuruburile livrate separat trebuie
folosite pentru roata de rezervă
temporară. Acestea sunt permise
doar pentru roata de rezervă
temporară. Consultaţi eticheta de pe roata de rezervă temporară.
7. Coborâţi autovehiculul.
8. Montaţi cheia de roţi (în funcţie de
autovehicul, ataşaţi cheia de roţi
la adaptoare), asigurându-vă că
este bine fixată în poziţie şi
strângeţi fiecare şurub / piuliţă de
roată pe diagonală. Cuplul de
strângere este: 172 Nm (tracţiuneintegrală), 235 Nm (tracţiune
spate cu roţi spate duble), 264 Nm (tracţiune spate cu roţi
spate unice).
9. Reaşezaţi capacul roţii. Tracţiune spate, cu roţi spate
duble: Montaţi prelungitorul
supapei anvelopei la roata
interioară spate, montând la loc
capacul roţii.
Notă
Dacă este cazul, montaţi şuruburi
antifurt lângă ventilul anvelopei
(altfel nu veţi mai putea monta la loc
capacul de roată).
10. Depozitaţi roata înlocuită 3 324 şi
sculele autovehiculului 3 311.
11. Balansaţi roata nouă a autovehiculului. Verificaţi în cel
mai scurt timp posibil presiunea în anvelopa instalată 3 340 şi cuplul
de strângere a şuruburilor /
piuliţelor.
Solicitaţi înlocuirea sau repararea
anvelopei defecte.

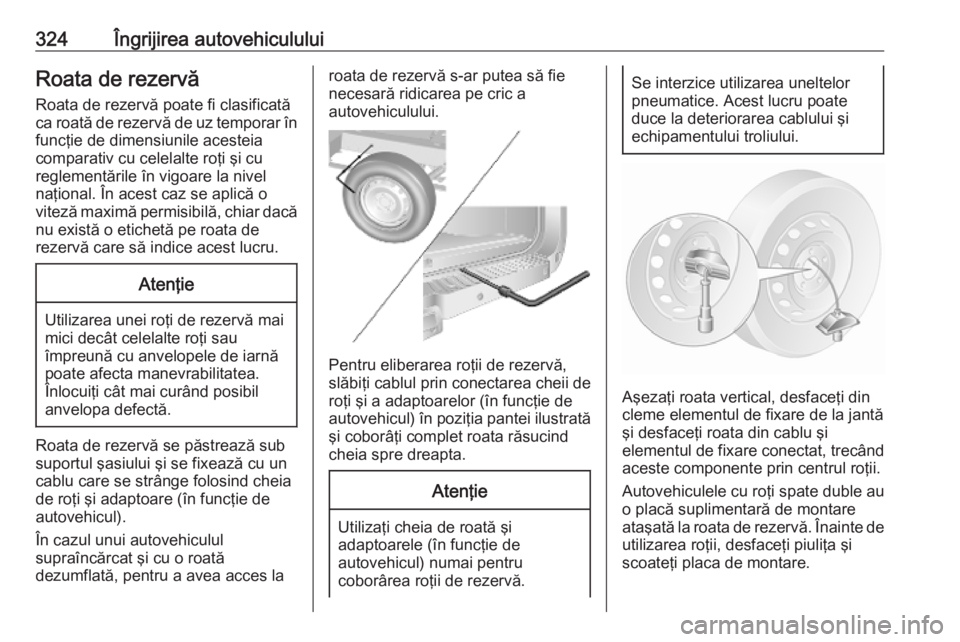

324Îngrijirea autovehicululuiRoata de rezervă
Roata de rezervă poate fi clasificată
ca roată de rezervă de uz temporar în
funcţie de dimensiunile acesteia
comparativ cu celelalte roţi şi cu
reglementările în vigoare la nivel
naţional. În acest caz se aplică o
viteză maximă permisibilă, chiar dacă
nu există o etichetă pe roata de
rezervă care să indice acest lucru.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Roata de rezervă se păstrează sub
suportul şasiului şi se fixează cu un
cablu care se strânge folosind cheia
de roţi şi adaptoare (în funcţie de
autovehicul).
În cazul unui autovehiculul
supraîncărcat şi cu o roată
dezumflată, pentru a avea acces la
roata de rezervă s-ar putea să fie
necesară ridicarea pe cric a
autovehiculului.
Pentru eliberarea roţii de rezervă,
slăbiţi cablul prin conectarea cheii de
roţi şi a adaptoarelor (în funcţie de
autovehicul) în poziţia pantei ilustrată
şi coborâţi complet roata răsucind
cheia spre dreapta.
Atenţie
Utilizaţi cheia de roată şi
adaptoarele (în funcţie de
autovehicul) numai pentru
coborârea roţii de rezervă.
Se interzice utilizarea uneltelor
pneumatice. Acest lucru poate
duce la deteriorarea cablului şi
echipamentului troliului.
Aşezaţi roata vertical, desfaceţi din cleme elementul de fixare de la jantă
şi desfaceţi roata din cablu şi
elementul de fixare conectat, trecând aceste componente prin centrul roţii.
Autovehiculele cu roţi spate duble au
o placă suplimentară de montare
ataşată la roata de rezervă. Înainte de
utilizarea roţii, desfaceţi piuliţa şi
scoateţi placa de montare.

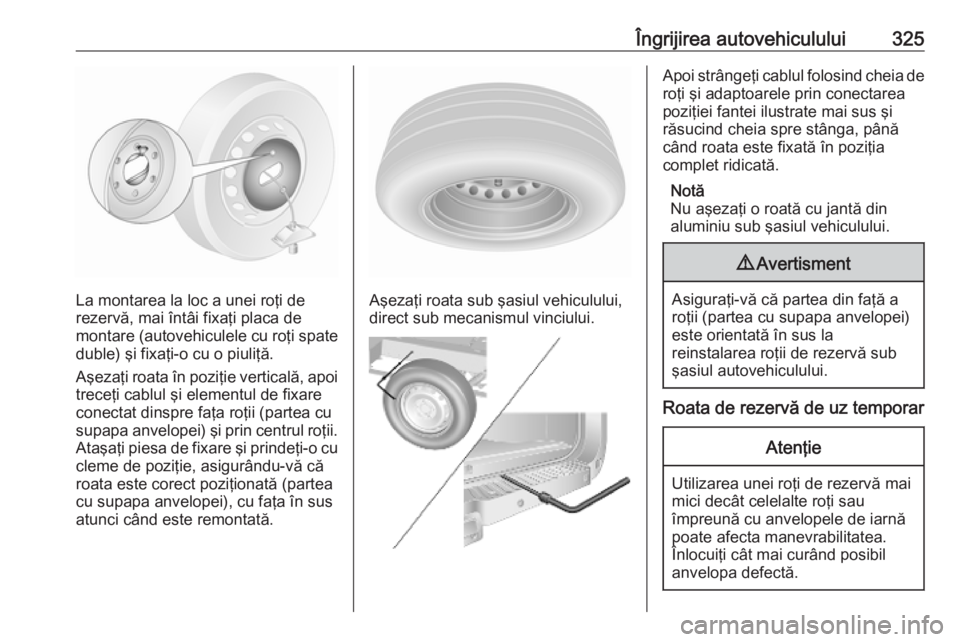

Îngrijirea autovehiculului325
La montarea la loc a unei roţi de
rezervă, mai întâi fixaţi placa de
montare (autovehiculele cu roţi spate
duble) şi fixaţi-o cu o piuliţă.
Aşezaţi roata în poziţie verticală, apoi treceţi cablul şi elementul de fixare
conectat dinspre faţa roţii (partea cu
supapa anvelopei) şi prin centrul roţii.
Ataşaţi piesa de fixare şi prindeţi-o cu cleme de poziţie, asigurându-vă că
roata este corect poziţionată (partea cu supapa anvelopei), cu faţa în sus
atunci când este remontată.Aşezaţi roata sub şasiul vehiculului,
direct sub mecanismul vinciului.
Apoi strângeţi cablul folosind cheia de roţi şi adaptoarele prin conectarea
poziţiei fantei ilustrate mai sus şi
răsucind cheia spre stânga, până
când roata este fixată în poziţia
complet ridicată.
Notă
Nu aşezaţi o roată cu jantă din
aluminiu sub şasiul vehiculului.9 Avertisment
Asiguraţi-vă că partea din faţă a
roţii (partea cu supapa anvelopei)
este orientată în sus la
reinstalarea roţii de rezervă sub
şasiul autovehiculului.
Roata de rezervă de uz temporar
Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.

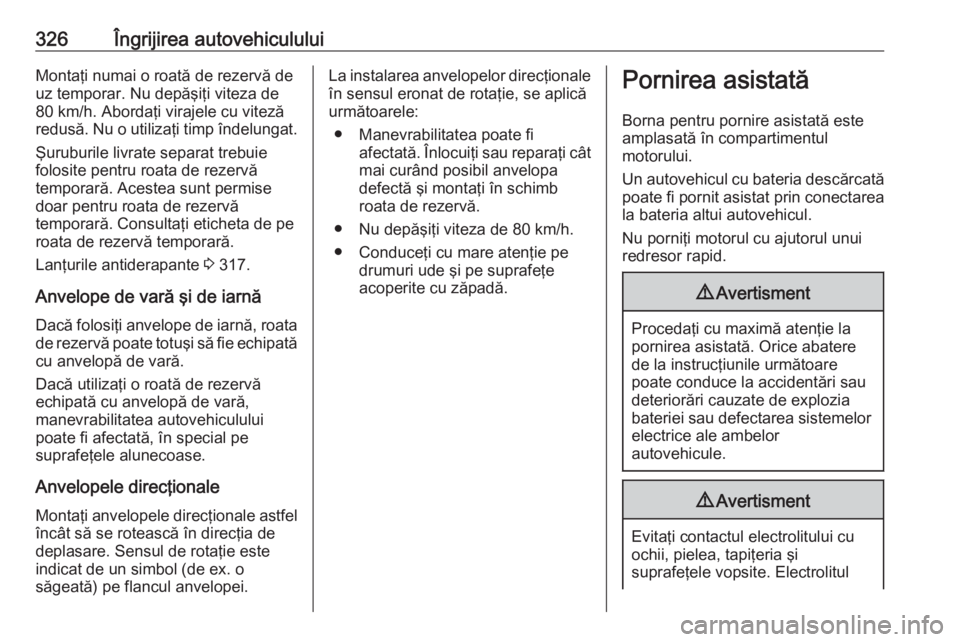

326Îngrijirea autovehicululuiMontaţi numai o roată de rezervă de
uz temporar. Nu depăşiţi viteza de
80 km/h. Abordaţi virajele cu viteză
redusă. Nu o utilizaţi timp îndelungat.
Şuruburile livrate separat trebuie
folosite pentru roata de rezervă
temporară. Acestea sunt permise
doar pentru roata de rezervă
temporară. Consultaţi eticheta de pe
roata de rezervă temporară.
Lanţurile antiderapante 3 317.
Anvelope de vară şi de iarnă Dacă folosiţi anvelope de iarnă, roata
de rezervă poate totuşi să fie echipată cu anvelopă de vară.
Dacă utilizaţi o roată de rezervă
echipată cu anvelopă de vară,
manevrabilitatea autovehiculului
poate fi afectată, în special pe
suprafeţele alunecoase.
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în direcţia de
deplasare. Sensul de rotaţie este
indicat de un simbol (de ex. o
săgeată) pe flancul anvelopei.La instalarea anvelopelor direcţionale
în sensul eronat de rotaţie, se aplică următoarele:
● Manevrabilitatea poate fi afectată. Înlocuiţi sau reparaţi câtmai curând posibil anvelopa
defectă şi montaţi în schimb
roata de rezervă.
● Nu depăşiţi viteza de 80 km/h.
● Conduceţi cu mare atenţie pe drumuri ude şi pe suprafeţe
acoperite cu zăpadă.Pornirea asistată
Borna pentru pornire asistată este
amplasată în compartimentul
motorului.
Un autovehicul cu bateria descărcată
poate fi pornit asistat prin conectarea la bateria altui autovehicul.
Nu porniţi motorul cu ajutorul unui
redresor rapid.9 Avertisment
Procedaţi cu maximă atenţie la
pornirea asistată. Orice abatere
de la instrucţiunile următoare
poate conduce la accidentări sau
deteriorări cauzate de explozia
bateriei sau defectarea sistemelor electrice ale ambelor
autovehicule.
9 Avertisment
Evitaţi contactul electrolitului cu
ochii, pielea, tapiţeria şi
suprafeţele vopsite. Electrolitul

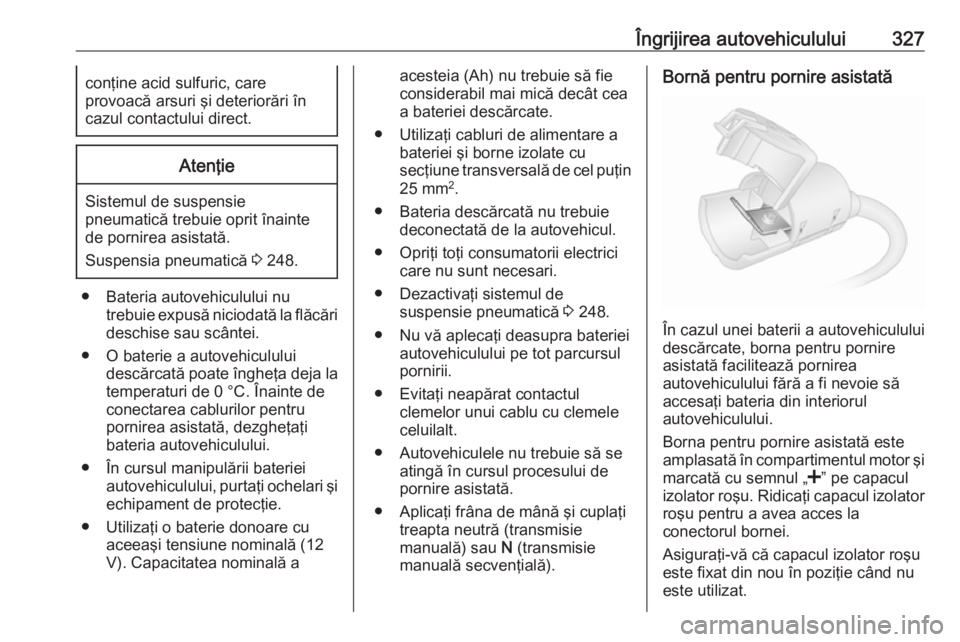

Îngrijirea autovehiculului327conţine acid sulfuric, care
provoacă arsuri şi deteriorări în
cazul contactului direct.Atenţie
Sistemul de suspensie pneumatică trebuie oprit înainte
de pornirea asistată.
Suspensia pneumatică 3 248.
● Bateria autovehiculului nu
trebuie expusă niciodată la flăcări
deschise sau scântei.
● O baterie a autovehiculului descărcată poate îngheţa deja la
temperaturi de 0 °C. Înainte de
conectarea cablurilor pentru
pornirea asistată, dezgheţaţi
bateria autovehiculului.
● În cursul manipulării bateriei autovehiculului, purtaţi ochelari şiechipament de protecţie.
● Utilizaţi o baterie donoare cu aceeaşi tensiune nominală (12
V). Capacitatea nominală a
acesteia (Ah) nu trebuie să fie
considerabil mai mică decât cea
a bateriei descărcate.
● Utilizaţi cabluri de alimentare a bateriei şi borne izolate cu
secţiune transversală de cel puţin
25 mm 2
.
● Bateria descărcată nu trebuie deconectată de la autovehicul.
● Opriţi toţi consumatorii electrici care nu sunt necesari.
● Dezactivaţi sistemul de suspensie pneumatică 3 248.
● Nu vă aplecaţi deasupra bateriei autovehiculului pe tot parcursul
pornirii.
● Evitaţi neapărat contactul clemelor unui cablu cu clemele
celuilalt.
● Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
● Aplicaţi frâna de mână şi cuplaţi treapta neutră (transmisie
manuală) sau N (transmisie
manuală secvenţială).Bornă pentru pornire asistată
În cazul unei baterii a autovehiculului
descărcate, borna pentru pornire asistată facilitează pornirea
autovehiculului fără a fi nevoie să
accesaţi bateria din interiorul
autovehiculului.
Borna pentru pornire asistată este
amplasată în compartimentul motor şi
marcată cu semnul „ <” pe capacul
izolator roşu. Ridicaţi capacul izolator roşu pentru a avea acces la
conectorul bornei.
Asiguraţi-vă că capacul izolator roşu
este fixat din nou în poziţie când nu
este utilizat.

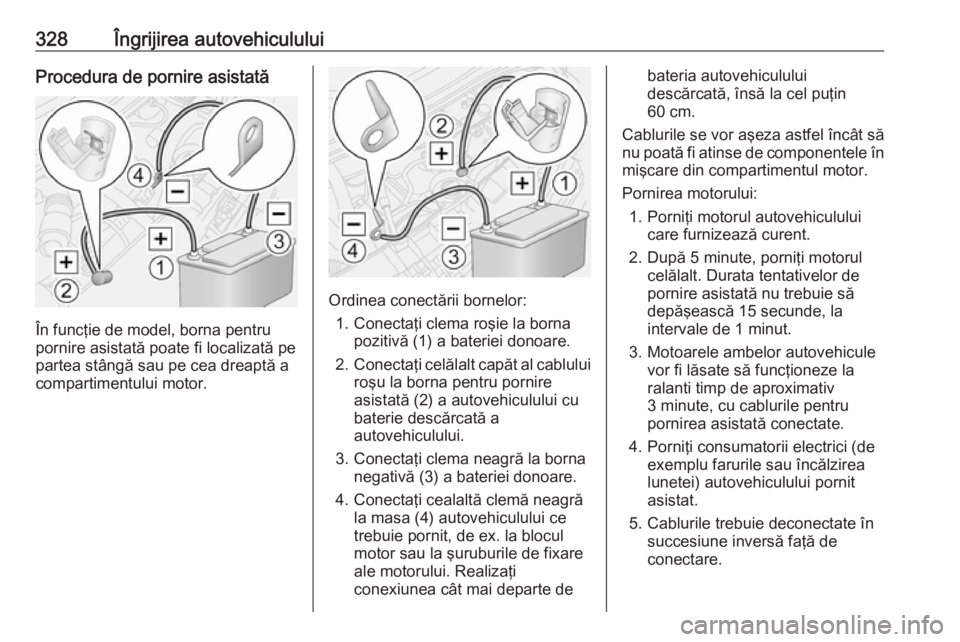

328Îngrijirea autovehicululuiProcedura de pornire asistată
În funcţie de model, borna pentru
pornire asistată poate fi localizată pe
partea stângă sau pe cea dreaptă a
compartimentului motor.
Ordinea conectării bornelor:
1. Conectaţi clema roşie la borna pozitivă (1) a bateriei donoare.
2. Conectaţi celălalt capăt al cablului
roşu la borna pentru pornire
asistată (2) a autovehiculului cu
baterie descărcată a
autovehiculului.
3. Conectaţi clema neagră la borna negativă (3) a bateriei donoare.
4. Conectaţi cealaltă clemă neagră la masa (4) autovehiculului ce
trebuie pornit, de ex. la blocul
motor sau la şuruburile de fixare
ale motorului. Realizaţi
conexiunea cât mai departe de
bateria autovehiculului
descărcată, însă la cel puţin
60 cm.
Cablurile se vor aşeza astfel încât să
nu poată fi atinse de componentele în mişcare din compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului care furnizează curent.
2. După 5 minute, porniţi motorul celălalt. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde, la
intervale de 1 minut.
3. Motoarele ambelor autovehicule vor fi lăsate să funcţioneze la
ralanti timp de aproximativ
3 minute, cu cablurile pentru
pornirea asistată conectate.
4. Porniţi consumatorii electrici (de exemplu farurile sau încălzirea
lunetei) autovehiculului pornit
asistat.
5. Cablurile trebuie deconectate în succesiune inversă faţă de
conectare.
