Приборы и средства управления99Настройка времени и даты на
информационном дисплее
Более подробная информация
представлена в руководстве по
эксплуатации информационно-
развлекательной системы.
Установите время в
информационном центре
водителя
Выведите на дисплей окно часов,
последовательно нажимая кнопку
на торце подрулевого рычага
управления стеклоочистителем.
● Нажмите и удерживайте одну из кнопок, пока часы не начнут
мигать.
● Нажимайте или удерживайте одну из кнопок, чтобы
настроить часы.
● Дождитесь, когда начнут мигать минуты.
● Нажимайте или удерживайте одну из кнопок, чтобы
настроить минуты.
● Выждите, прежде чем выби‐ рать другую функцию.
Штепсельные розеткиРозетки питания напряжением
12 В расположены сверху на
панели приборов или рядом с
рычагом коробки передач.
На некоторых модификациях в
задней части автомобиля может
размещаться дополнительная
розетка.
При подключении дополнительных устройств при неработающем
двигателе аккумуляторная бата‐
рея автомобиля разряжается.
Максимальная потребляемая
мощность не должна превышать
120 Вт.

100Приборы и средства управления9Опасность
Чтобы избежать риска возгора‐
ния при одновременном исполь‐ зовании нескольких розеток,
общая мощность подключенных к ним потребителей не должна
превышать 180 Вт.
При выключенном зажигании пита‐ ние розеток может отключаться.
Питание розеток также отклю‐
чается при падении напряжения
аккумуляторной батареи ниже
определенного уровня.
Подключенные дополнительные
приборы должны отвечать требо‐
ваниям по электромагнитной
совместимости в соответствии с
DIN VDE 40 839.
Внимание
Не подключайте устройства,
являющиеся источниками тока,
например, зарядные устройства и аккумуляторы.
Не повредите розетки неподхо‐
дящими вилками.
Разъем USB
На панели управления информа‐
ционно-развлекательной системы или на панели приборов имеется
отмеченное значком M гнездо USB
для подключения внешних источ‐ ников аудиосигнала и зарядки.
Примечание
Следите за тем, чтобы разъемы
всегда оставались чистыми и
сухими.
Информацию о дополнительном
линейном входе (AUX) и гнезде
для SD-карт см. в инструкции на
информационно-развлекательную
систему.

Приборы и средства управления101Индукционная зарядка9Предупреждение
Индукционная зарядка может
нарушить работу вживленных
кардиостимуляторов и другого
медицинского оборудования. Если вы используете такие
устройства, проконсультируй‐
тесь с врачом, прежде чем
использовать индукционную
зарядку.
9 Предупреждение
Прежде чем заряжать мобиль‐
ный телефон, уберите металли‐
ческие предметы с зарядного
устройства, иначе они могут
сильно нагреться.
Зарядка устройств работает
только при включенном зажигании.
Чтобы зарядить мобильное
устройство:
1. Выньте все предметы из заряд‐
ного устройства.
2. Положите мобильное устрой‐ ство на площадку для зарядки в
вещевом отделении экраном
вверх.
Сведения о процессе заряда могут отображаться на информационном
дисплее.
Поддерживается индукционная
зарядка мобильных устройств,
соответствующих спецификациям
PMA или Qi.
Для использования индуктивной
зарядки на некоторых мобильных
устройствах должна иметься
задняя крышка или чехол с кату‐
шкой-приемником беспроводной
зарядки.
Если на устройство установлен защитный чехол, это может поме‐
шать индукционной зарядке.
Если устройство не заряжается,
разверните его на 180° и снова
положите на зарядное устройство.

102Приборы и средства управленияПрикуриватель
Нажмите прикуриватель. Он
выключится автоматически после нагревания спирального элемента.
Выньте прикуриватель.
Пепельницы
Внимание
Предназначены только для
пепла, а не для горящих окур‐
ков.
Переносная пепельница
Переносная пепельница для
использования в автомобиле. Для
использования откройте крышку.
Сигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов На некоторых вариантах исполне‐
ния стрелки приборов при включе‐
нии зажигания могут кратковре‐
менно зашкаливать.
Спидометр
Показывает скорость движения
автомобиля.

Приборы и средства управления103Предупреждение о скорости
3 116.
Ограничитель скорости 3 298.
Круиз-контроль 3 296.
Одометр
Отображается зарегистрирован‐
ное расстояние в километрах.
Примечание
Если на автомобиле установлен
тахограф, общий пробег будет
отображаться только на самом тахографе.
Счетчик текущего пробега
Счетчик текущего пробега показы‐
вает расстояние, пройденное авто‐
мобилем с момента последнего
сброса показаний.
Чтобы сбросить показания отобра‐ жаемого на дисплее одометра,
выставив его на ноль, нажмите и
удерживайте край одной из клавиш
на торце подрулевого переключа‐
теля управления стеклоочистите‐
лями.
Бортовой компьютер 3 120.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если
возможно).
Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.

104Приборы и средства управленияУказатель уровня топлива
Отображает уровень топлива в
баке.
Внешний вид может отличаться в
зависимости от модификации авто‐
мобиля.
При критическом снижении уровня
топлива в баке загорается индика‐
тор Y и включается предупреди‐
тельный сигнал зуммера. Следует
незамедлительно заправить авто‐
мобиль 3 312.
Категорически запрещается
движение до полного опустошения бака.
Удаление воздуха из дизельной
топливной системы 3 328.
Из-за остающегося в баке топлива
объем дозаправки может быть меньше указанной емкости бака.
Указатель AdBlue
Индикатор уровня AdBlue отобра‐
жает актуальное количество
восстановителя AdBlue в баке.
При критическом снижении уровня
жидкости в баке загорается инди‐
катор ú 3 114 и включается пред‐
упредительный сигнал зуммера.
Долейте жидкости AdBlue как
можно скорее во избежание отказа
при попытке запустить двигатель.
AdBlue 3 277.
Индикатор температуры охлаждающей жидкостидвигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.

Приборы и средства управления105левая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая
температура
В случае превышения допустимой
температуры загорается красный
сигнализатор W 3 113.
Если сигнализатор W загорается
красным цветом вместе с сигнали‐ затором C, как можно скорее
прекратите движение и заглушите
двигатель 3 111.
Внимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
По физической причине указатель температуры охлаждающей жидко‐
сти отображает температуру
охлаждающей жидкости только
тогда, когда уровень охлаждающей жидкости является адекватным.
Дисплей технического обслуживания
Включите зажигание, но не запу‐
скайте двигатель и выберите на
дисплее информационного центра водителя страницу с информацией
об обслуживании. Нажмите и удер‐ живайте одну из кнопок на торце
подрулевого рычага управления
стеклоочистителями и удержи‐
вайте ее около 5 секунд 3 120.
Отобразится оставшийся пробег и время до следующего техниче‐
ского обслуживания. Если затем
нажать нижнюю кнопку, отобра‐
зится информация о следующей
замене моторного масла.
При включении зажигания остав‐
шийся пробег или время до
следующего технического обслу‐
живания автомобиля может быть
выведен кратковременно надисплей информационного центра
водителя. На основе условий
вождения указанный интервал
технического обслуживания авто‐
мобиля может значительно разли‐
чаться.
Если до следующего обслужива‐
ния осталось менее 1500 км или
одного месяца, на дисплее инфор‐
мационного центра водителя
отображается соответствующее
сообщение.
Как только оставшийся пробег
достигнет 0 км или наступит срок
очередного ТО, загорится индика‐
тор j, а на дисплее информа‐
ционного центра водителя отобра‐
зится сообщение.
Автомобилю требуется техниче‐
ское обслуживание. Обратитесь за помощью на станцию техобслужи‐
вания.
Сброс дисплея технического
обслуживания
После проведения ТО или замены
масла необходимо выполнить
сброс показаний счетчика. Выбе‐
рите на дисплее информационного

106Приборы и средства управленияцентра водителя соответствующий
счетчик, нажмите одну из кнопок на торце подрулевого рычага управ‐
ления стеклоочистителями и удер‐
живайте ее около 10 секунд, пока
показания оставшегося пробега не
перестанут мигать.
Бортовой компьютер 3 120.
Информационный центр водителя
3 117.
Информация по обслуживанию
3 369.
Дисплей коробки передачРежим или выбранная передача
автоматизированной механиче‐
ской коробки передач отобража‐
ется на дисплее коробки передач.R:задний ходN:нейтральное положениеD:автоматический режимкг:грузовой режимT:нажмите педаль тормозаW:электронное оборудование
коробки передач
Автоматизированная механиче‐
ская коробка передач 3 286.
Индикаторы Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии
исполнения приборов. В зависимо‐
сти от комплектации автомобиля,
расположение отдельных индика‐
торов может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство
индикаторов, что можно рассмат‐
ривать как проверку их работоспо‐
собности.
Цвета индикаторов обозначают:красный:опасность, важное
напоминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения

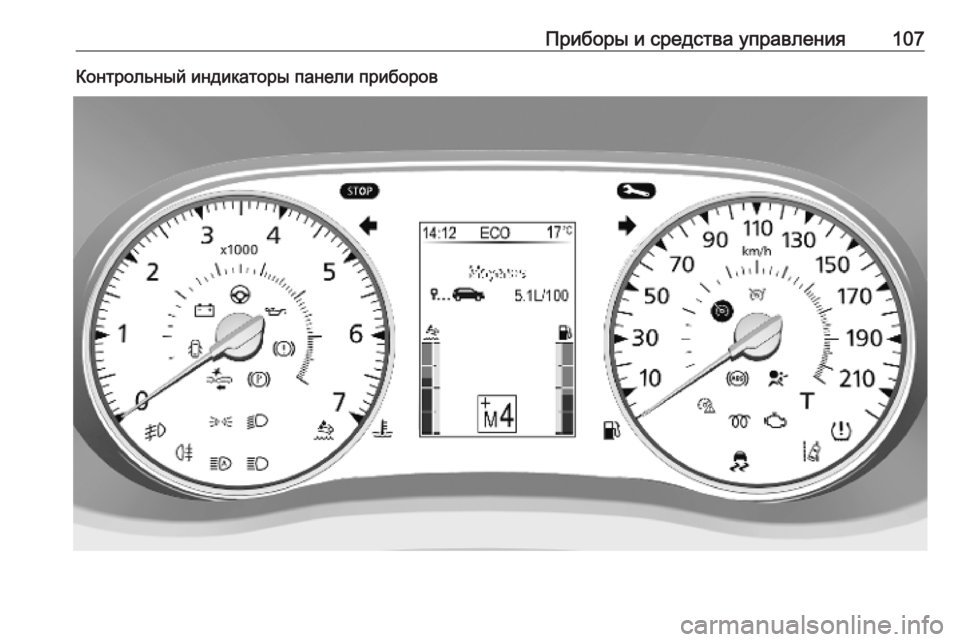

Приборы и средства управления107Контрольный индикаторы панели приборов

108Приборы и средства управленияКонтрольные индикаторы на
верхней консоли
Обзор
OУказатели поворота
3 109XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 109vПодушки безопасности и
натяжители ремней
безопасности 3 109WОтключение подушки
безопасности 3 110pСистема зарядки 3 110ZСигнализатор неисправ‐
ности 3 110jИндикатор срока очеред‐
ного технического обслу‐
живания 3 111CОстанов двигателя 3 111RТормозная система
3 111jСтояночный тормоз 3 112uАнтиблокировочная
тормозная система (ABS)
3 112baПереключение передач
3 112§Адаптивное рулевое
управление 3 112QПредупреждение о
выходе за пределы
полосы движения 3 112RЭлектронная система
динамической стабили‐
зации 3 113WТемпература охлаж‐
дающей жидкости двига‐
теля 3 113!Предварительный подо‐
грев 3 113úЖидкость AdBlue 3 114wСистема контроля
давления в шинах 3 114IДавление моторного
масла 3 114YНизкий уровень топлива
3 115DСистема Autostop
(система остановки-
запуска двигателя) 3 115\Функция Autostop
(система остановки-
запуска двигателя) забло‐
кирована 3 115FНаружное освещение
3 1159Ближний свет 3 115CДальний свет 3 115fАвтоматическое переклю‐
чение дальнего света фар
3 116>Передние противоту‐
манные фары 3 116
