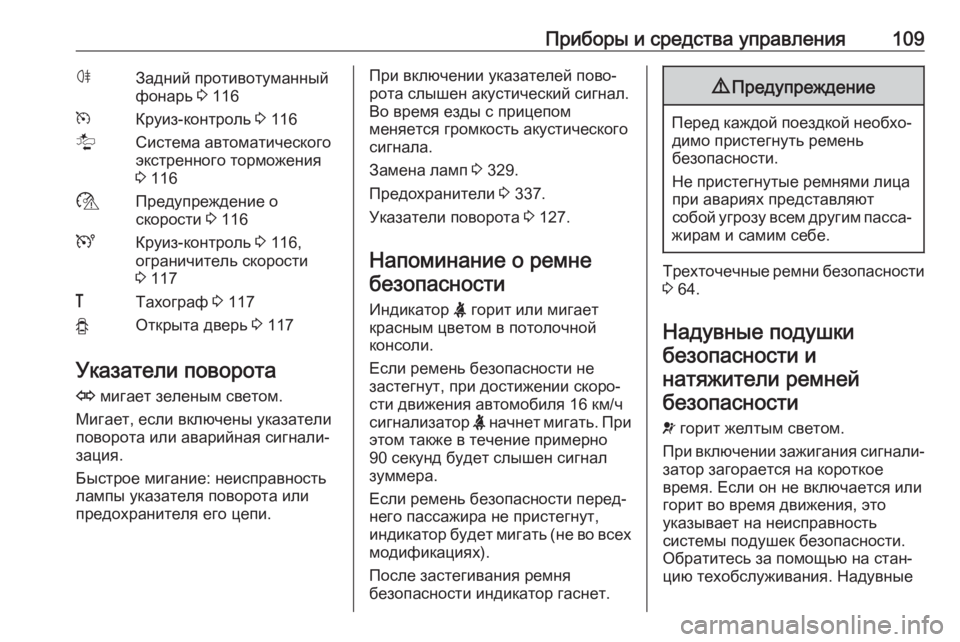

Приборы и средства управления109øЗадний противотуманный
фонарь 3 116mКруиз-контроль 3 116lСистема автоматического
экстренного торможения
3 116$Предупреждение о
скорости 3 116UКруиз-контроль 3 116,
ограничитель скорости
3 117&Тахограф 3 117yОткрыта дверь 3 117
Указатели поворота
O мигает зеленым светом.
Мигает, если включены указатели
поворота или аварийная сигнали‐ зация.
Быстрое мигание: неисправность
лампы указателя поворота или
предохранителя его цепи.
При включении указателей пово‐
рота слышен акустический сигнал.
Во время езды с прицепом
меняется громкость акустического
сигнала.
Замена ламп 3 329.
Предохранители 3 337.
Указатели поворота 3 127.
Напоминание о ремне безопасности
Индикатор X горит или мигает
красным цветом в потолочной
консоли.
Если ремень безопасности не
застегнут, при достижении скоро‐
сти движения автомобиля 16 км/ч
сигнализатор X начнет мигать. При
этом также в течение примерно
90 секунд будет слышен сигнал
зуммера.
Если ремень безопасности перед‐
него пассажира не пристегнут,
индикатор будет мигать (не во всех
модификациях).
После застегивания ремня
безопасности индикатор гаснет.9 Предупреждение
Перед каждой поездкой необхо‐
димо пристегнуть ремень
безопасности.
Не пристегнутые ремнями лица
при авариях представляют
собой угрозу всем другим пасса‐
жирам и самим себе.
Трехточечные ремни безопасности
3 64.
Надувные подушки безопасности и
натяжители ремней безопасности
v горит желтым светом.
При включении зажигания сигнали‐
затор загорается на короткое
время. Если он не включается или горит во время движения, это
указывает на неисправность
системы подушек безопасности.
Обратитесь за помощью на стан‐
цию техобслуживания. Надувные

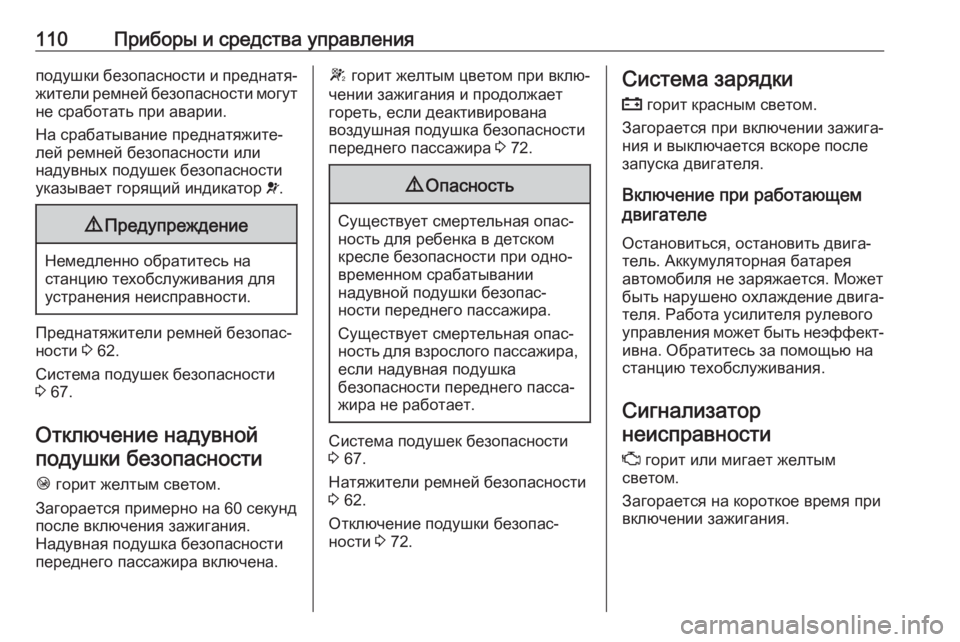

110Приборы и средства управленияподушки безопасности и преднатя‐
жители ремней безопасности могут не сработать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или
надувных подушек безопасности
указывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности 3 62.
Система подушек безопасности
3 67.
Отключение надувной подушки безопасности
Ó горит желтым светом.
Загорается примерно на 60 секунд
после включения зажигания.
Надувная подушка безопасности
переднего пассажира включена.
W горит желтым цветом при вклю‐
чении зажигания и продолжает
гореть, если деактивирована
воздушная подушка безопасности
переднего пассажира 3 72.9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании
надувной подушки безопас‐
ности переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка
безопасности переднего пасса‐
жира не работает.
Система подушек безопасности
3 67.
Натяжители ремней безопасности 3 62.
Отключение подушки безопас‐
ности 3 72.
Система зарядки
p горит красным светом.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐
тель. Аккумуляторная батарея
автомобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализаторнеисправности
Z горит или мигает желтым
светом.
Загорается на короткое время при
включении зажигания.

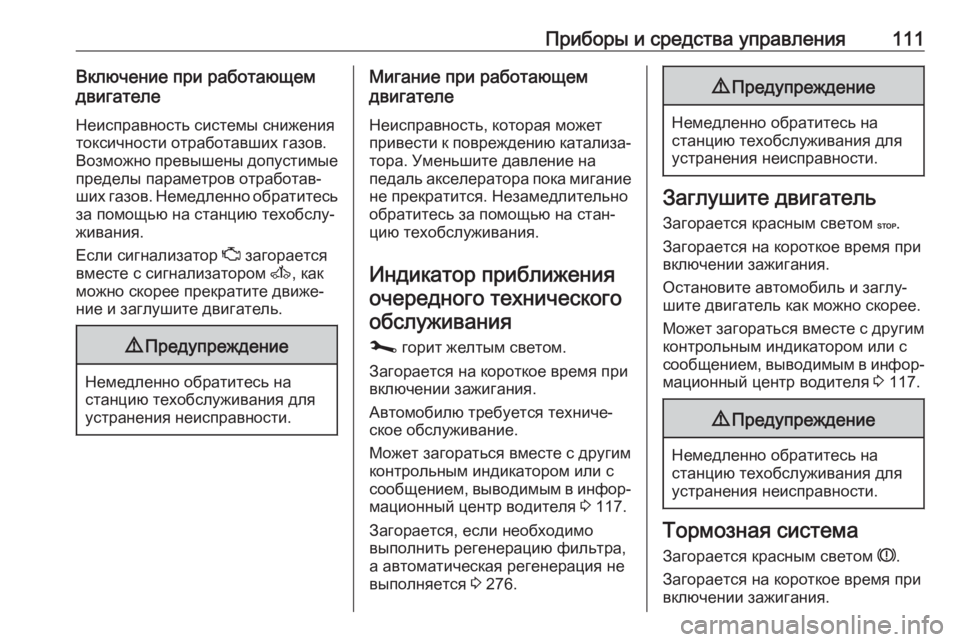

Приборы и средства управления111Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐ живания.
Если сигнализатор Z загорается
вместе с сигнализатором A, как
можно скорее прекратите движе‐
ние и заглушите двигатель.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐
тора. Уменьшите давление на
педаль акселератора пока мигание
не прекратится. Незамедлительно
обратитесь за помощью на стан‐
цию техобслуживания.
Индикатор приближенияочередного технического
обслуживания
j горит желтым светом.
Загорается на короткое время при
включении зажигания.
Автомобилю требуется техниче‐
ское обслуживание.
Может загораться вместе с другим контрольным индикатором или с
сообщением, выводимым в инфор‐
мационный центр водителя 3 117.
Загорается, если необходимо выполнить регенерацию фильтра,
а автоматическая регенерация не
выполняется 3 276.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Заглушите двигатель
Загорается красным светом C.
Загорается на короткое время при
включении зажигания.
Остановите автомобиль и заглу‐
шите двигатель как можно скорее.
Может загораться вместе с другим контрольным индикатором или с
сообщением, выводимым в инфор‐
мационный центр водителя 3 117.
9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Тормозная система
Загорается красным светом R.
Загорается на короткое время при
включении зажигания.

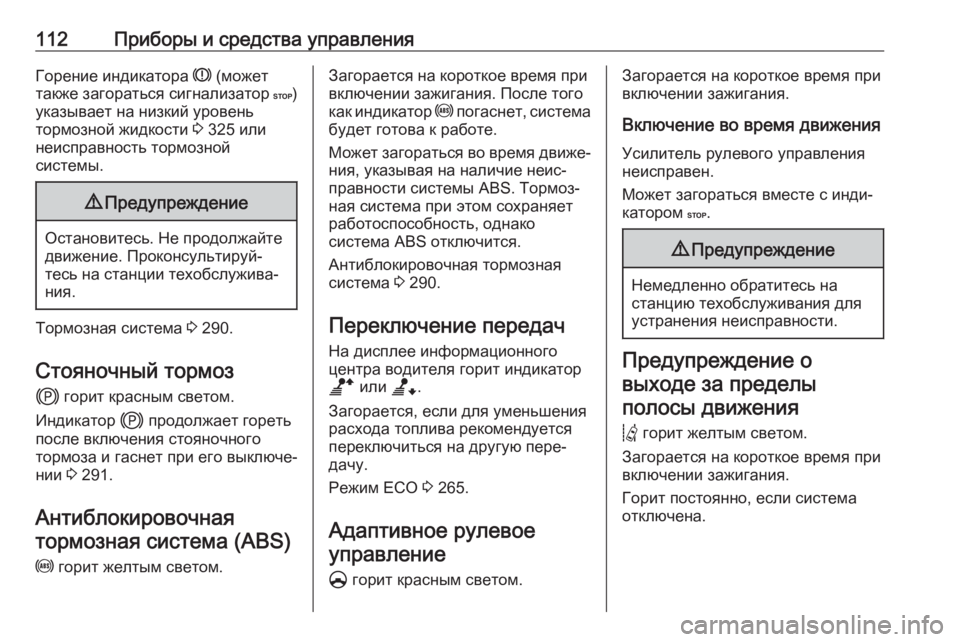

112Приборы и средства управленияГорение индикатора R (может
также загораться сигнализатор C)
указывает на низкий уровень тормозной жидкости 3 325 или
неисправность тормозной
системы.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Тормозная система 3 290.
Стояночный тормоз j горит красным светом.
Индикатор j продолжает гореть
после включения стояночного
тормоза и гаснет при его выключе‐
нии 3 291.
Антиблокировочная тормозная система (ABS)
u горит желтым светом.
Загорается на короткое время при
включении зажигания. После того
как индикатор u погаснет, система
будет готова к работе.
Может загораться во время движе‐
ния, указывая на наличие неис‐
правности системы ABS. Тормоз‐
ная система при этом сохраняет
работоспособность, однако
система АBS отключится.
Антиблокировочная тормозная
система 3 290.
Переключение передач На дисплее информационного
центра водителя горит индикатор
b или a.
Загорается, если для уменьшения
расхода топлива рекомендуется
переключиться на другую пере‐
дачу.
Режим ECO 3 265.
Адаптивное рулевое управление
§ горит красным светом.Загорается на короткое время при
включении зажигания.
Включение во время движения Усилитель рулевого управления
неисправен.
Может загораться вместе с инди‐
катором C.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Предупреждение о
выходе за пределыполосы движения
Q горит желтым светом.
Загорается на короткое время при
включении зажигания.
Горит постоянно, если система
отключена.

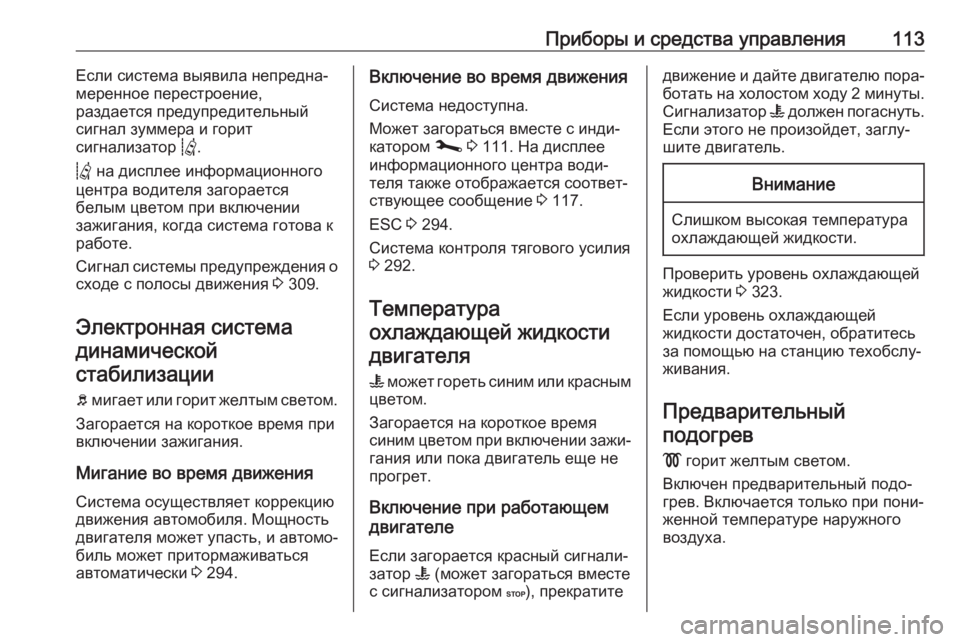

Приборы и средства управления113Если система выявила непредна‐
меренное перестроение,
раздается предупредительный сигнал зуммера и горит
сигнализатор Q.
Q на дисплее информационного
центра водителя загорается
белым цветом при включении
зажигания, когда система готова к
работе.
Сигнал системы предупреждения о
сходе с полосы движения 3 309.
Электронная система динамическойстабилизации
b мигает или горит желтым светом.
Загорается на короткое время при
включении зажигания.
Мигание во время движения Система осуществляет коррекцию движения автомобиля. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться
автоматически 3 294.Включение во время движения
Система недоступна.
Может загораться вместе с инди‐
катором j 3 111. На дисплее
информационного центра води‐
теля также отображается соответ‐
ствующее сообщение 3 117.
ESC 3 294.
Система контроля тягового усилия 3 292.
Температура охлаждающей жидкости двигателя
W может гореть синим или красным
цветом.
Загорается на короткое время
синим цветом при включении зажи‐
гания или пока двигатель еще не
прогрет.
Включение при работающем
двигателе
Если загорается красный сигнали‐
затор W (может загораться вместе
с сигнализатором C), прекратитедвижение и дайте двигателю пора‐
ботать на холостом ходу 2 минуты.
Сигнализатор W должен погаснуть.
Если этого не произойдет, заглу‐ шите двигатель.Внимание
Слишком высокая температура
охлаждающей жидкости.
Проверить уровень охлаждающей
жидкости 3 323.
Если уровень охлаждающей
жидкости достаточен, обратитесь
за помощью на станцию техобслу‐
живания.
Предварительный
подогрев
! горит желтым светом.
Включен предварительный подо‐
грев. Включается только при пони‐
женной температуре наружного
воздуха.

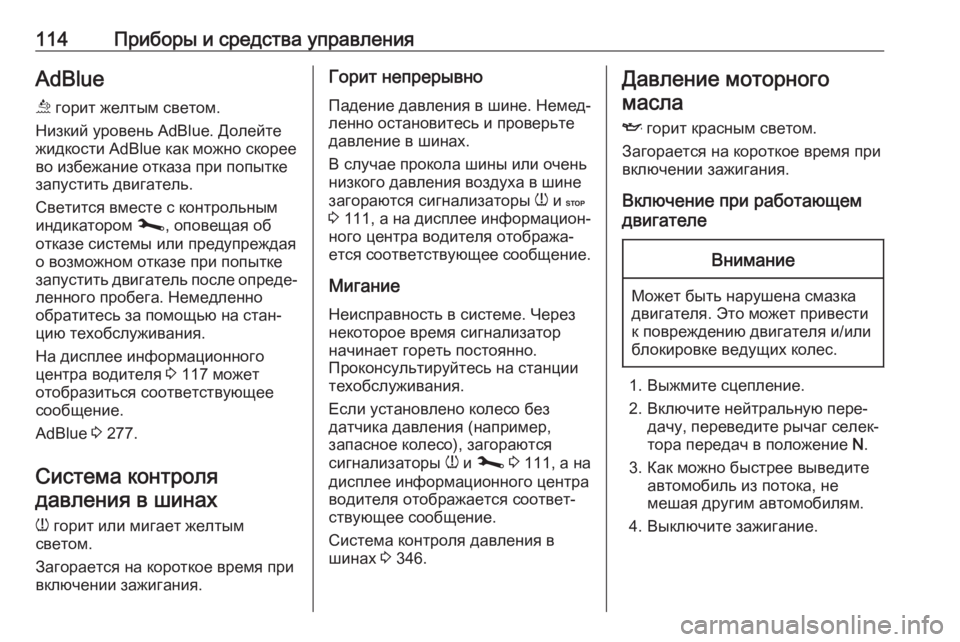

114Приборы и средства управленияAdBlueú горит желтым светом.
Низкий уровень AdBlue. Долейте
жидкости AdBlue как можно скорее
во избежание отказа при попытке
запустить двигатель.
Светится вместе с контрольным индикатором j, оповещая об
отказе системы или предупреждая о возможном отказе при попытке
запустить двигатель после опреде‐
ленного пробега. Немедленно
обратитесь за помощью на стан‐
цию техобслуживания.
На дисплее информационного
центра водителя 3 117 может
отобразиться соответствующее
сообщение.
AdBlue 3 277.
Система контроля давления в шинах
w горит или мигает желтым
светом.
Загорается на короткое время при
включении зажигания.Горит непрерывно
Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
В случае прокола шины или очень
низкого давления воздуха в шине
загораются сигнализаторы w и C
3 111 , а на дисплее информацион‐
ного центра водителя отобража‐
ется соответствующее сообщение.
Мигание
Неисправность в системе. Через
некоторое время сигнализатор
начинает гореть постоянно.
Проконсультируйтесь на станции
техобслуживания.
Если установлено колесо без
датчика давления (например,
запасное колесо), загораются
сигнализаторы w и j 3 111, а на
дисплее информационного центра
водителя отображается соответ‐
ствующее сообщение.
Система контроля давления в
шинах 3 346.Давление моторного
масла
I горит красным светом.
Загорается на короткое время при
включении зажигания.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не
мешая другим автомобилям.
4. Выключите зажигание.

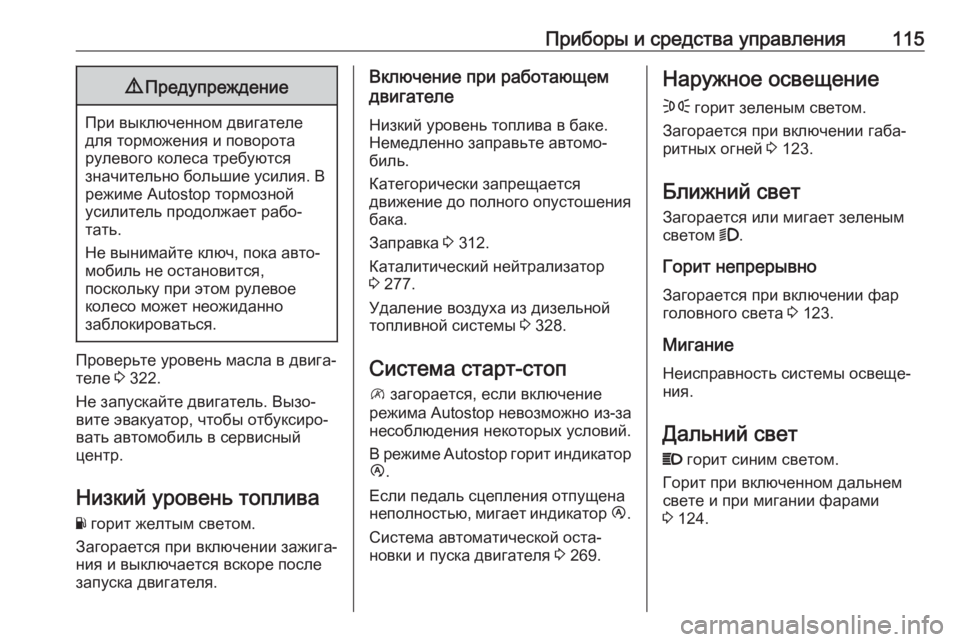

Приборы и средства управления1159Предупреждение
При выключенном двигателе
для торможения и поворота
рулевого колеса требуются
значительно большие усилия. В режиме Autostop тормозной
усилитель продолжает рабо‐
тать.
Не вынимайте ключ, пока авто‐
мобиль не остановится,
поскольку при этом рулевое
колесо может неожиданно
заблокироваться.
Проверьте уровень масла в двига‐
теле 3 322.
Не запускайте двигатель. Вызо‐ вите эвакуатор, чтобы отбуксиро‐
вать автомобиль в сервисный
центр.
Низкий уровень топливаY горит желтым светом.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Низкий уровень топлива в баке.
Немедленно заправьте автомо‐
биль.
Категорически запрещается
движение до полного опустошения бака.
Заправка 3 312.
Каталитический нейтрализатор
3 277.
Удаление воздуха из дизельной
топливной системы 3 328.
Система старт-стоп \ загорается, если включение
режима Autostop невозможно из-за
несоблюдения некоторых условий.
В режиме Autostop горит индикатор Ï .
Если педаль сцепления отпущена
неполностью, мигает индикатор Ï.
Система автоматической оста‐
новки и пуска двигателя 3 269.Наружное освещение
F горит зеленым светом.
Загорается при включении габа‐
ритных огней 3 123.
Ближний свет
Загорается или мигает зеленым
светом 9.
Горит непрерывно
Загорается при включении фар
головного света 3 123.
Мигание Неисправность системы освеще‐
ния.
Дальний свет
P горит синим светом.
Горит при включенном дальнем
свете и при мигании фарами
3 124.

116Приборы и средства управленияАвтоматическоепереключение дальнегосвета
Если включен режим автоматиче‐
ского включения дальнего света
3 124, горит индикатор f.
Передние
противотуманные фары
> горит зеленым светом.
Горит при включенных передних
противотуманных фарах 3 128.
Задний противотуманный фонарь
ø горит желтым светом.
Горит при включенных задних
противотуманных фонарях 3 128.
Круиз-контроль U , m горят зеленым светом.
При включенной системе заго‐
рается зеленый индикатор U.При сохранении определенной
скорости загорается зеленый инди‐
катор m.
Круиз-контроль 3 296.
Система автоматического экстренного торможения
l загорается или мигает красным
светом.
Горит непрерывно
Система отключена или обнару‐
жена ее неисправность.
Дополнительно на дисплее инфор‐ мационного центра водителя отоб‐
разится предупреждающее сооб‐ щение.
В случае неисправности системы следует обратиться за помощью в
сервисный центр.
Мигание Система осуществляет коррекцию
движения автомобиля.
В зависимости от ситуации автома‐ тическое торможение может быть
умеренным или резким.Система автоматического экстрен‐ ного торможения 3 300.
Предупреждение о превышении скорости
$ отображается, пока скорость
движения автомобиля превышает
заданное ограничение (на отдель‐
ных модификациях для некоторых
стран).
Скорость движения ограничена По умолчанию задается макси‐
мальная скорость (на отдельных
модификациях для некоторых
стран).
Если скорость автомобиля превы‐
сила заданный порог, на 10 секунд
включается предупредительный
сигнал зуммера.
Примечание
В определенных условиях (напри‐
мер, на крутых подъемах)
скорость автомобиля может
превышать установленный
лимит.
Ограничитель скорости 3 298.

Приборы и средства управления117Ограничитель скоростиU горит желтым светом.
Горит при включенной системе.
Ограничитель скорости 3 298.
Тахограф Сигнализатор & загорается в
случае неисправности системы.
Тахограф 3 122.
Открыта дверь
y горит желтым светом.
Включается при открывании боко‐ вой двери или задней двери грузо‐
вого отделения, если включено
зажигание.Дисплеи
Информационный центр водителя
Дисплей информационного центра
водителя расположен в комбина‐
ции приборов.
Последовательно нажимая кнопку
на торце подрулевого рычага
управления стеклоочистителем,
можно управлять различными
перечисленными ниже функциями
автомобиля, набор которых зави‐
сит от его конфигурации:
● температуру наружного воздуха 3 98
● часы 3 98
● счетчик общего и суточного пробега 3 103
● указатель уровня топлива 3 104
● указатель уровня AdBlue 3 104

118Приборы и средства управления●указатель температуры охлаж‐
дающей жидкости двигателя
3 104
● дисплей технического обслу‐ живания 3 105
● сообщения автомобиля 3 119
● бортовой компьютер 3 120
● активная система экстренного торможения 3 300
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Информационныйдисплей
На центральном дисплее инфор‐
мационно-развлекательной
системы отображается время (и /
или наружная температура, в неко‐ торых версиях) и информация
информационно-развлекательной системы.
Чтобы включить информационно- развлекательную систему, необхо‐
димо нажать X. Кроме того,система автоматически вклю‐
чается при включении зажигания
автомобиля.
В зависимости от варианта инфор‐ мационно-развлекательной
системы управление системой
осуществляется с помощью кнопок и поворотных ручек на панели
информационно-развлекательной
системы, органов управления на
рулевой колонке, системы голосо‐
вого управления (если имеется)
или с сенсорного дисплея.
Управление сенсорным
экраном
Чтобы выбрать нужный пункт или
опцию в меню, коснитесь экрана
пальцем.
Более подробно см. руководство к
информационно-развлекательной
системе.
Запись информации о поездке
При выключении двигателя на
информационном дисплее может
отображаться статистика по
последней поездке.Отображается следующая инфор‐
мация:
● средний расход топлива
● текущий пробег
● экономия топлива в км
В отдельных комплектациях преду‐ смотрена возможность отображе‐
ния на информационном дисплее
индекса топливной экономичности, значение которого определяется
на основании данных о стиле
вождения и может изменяться в
пределах от 0 до 100. Чем выше
значение индекса, тем выше
топливная экономичность.
На дисплее также отображаются
рекомендации по снижению
расхода топлива. Информация о
поездках может сохраняться в
памяти компьютера, чтобы позд‐
нее вы могли сравнить результаты. Подробнее см. в руководстве по
информационно-развлекательной
системе.
