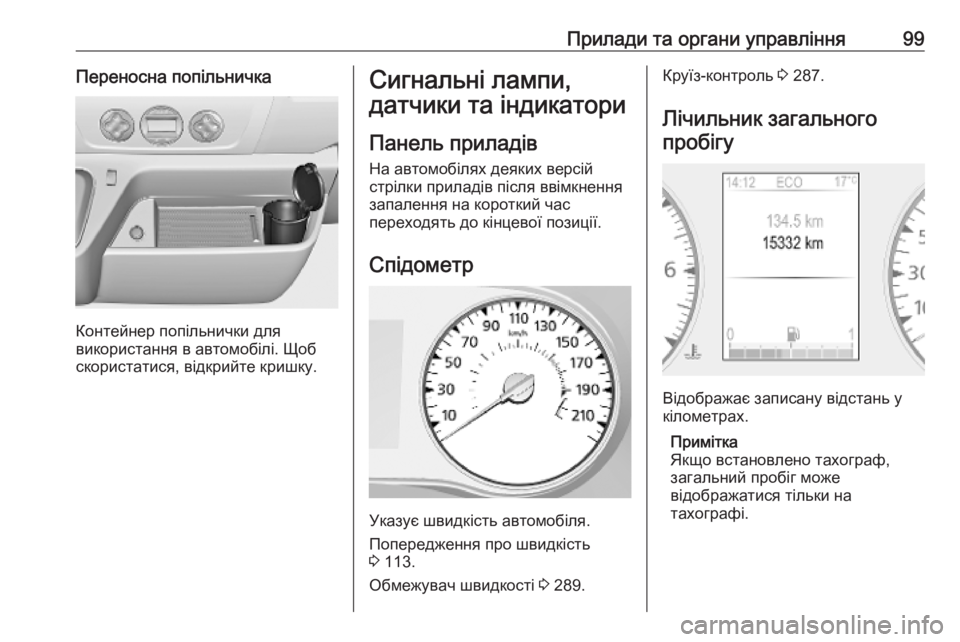

Прилади та органи управління99Переносна попільничка
Контейнер попільнички для
використання в автомобілі. Щоб
скористатися, відкрийте кришку.
Сигнальні лампи,
датчики та індикатори
Панель приладів
На автомобілях деяких версій
стрілки приладів після ввімкнення
запалення на короткий час
переходять до кінцевої позиції.
Спідометр
Указує швидкість автомобіля.
Попередження про швидкість
3 113.
Обмежувач швидкості 3 289.
Круїз-контроль 3 287.
Лічильник загального пробігу
Відображає записану відстань у
кілометрах.
Примітка
Якщо встановлено тахограф,
загальний пробіг може
відображатися тільки на
тахографі.

100Прилади та органи управлінняЛічильник щоденногопробігу
Лічильник щоденного пробігу
показує відстань, подолану з часу
останнього скидання.
Щоб скинути лічильник щоденного
пробігу, натисніть одну з кнопок на
кінці важеля керування
склоочисником, коли
відображається лічильник, і
утримуйте її, доки значення не
зменшиться до 0.
Бортовий комп'ютер 3 117.
Тахометр
Вказує швидкість роботи двигуна.
Їдьте на низьких обертах для
кожної передачі настільки довго, наскільки це можливо.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального в баку.
У різних модифікаціях автомобілядані на екрані можуть бути
розташовані по-різному.
Коли в баку мало пального,
світиться контрольний індикатор Y
і лунає попереджувальний сигнал.
Негайно долийте пальне 3 303.
Забороняється їздити з порожнім
баком.
Прокачування системи дизельного
пального 3 317.

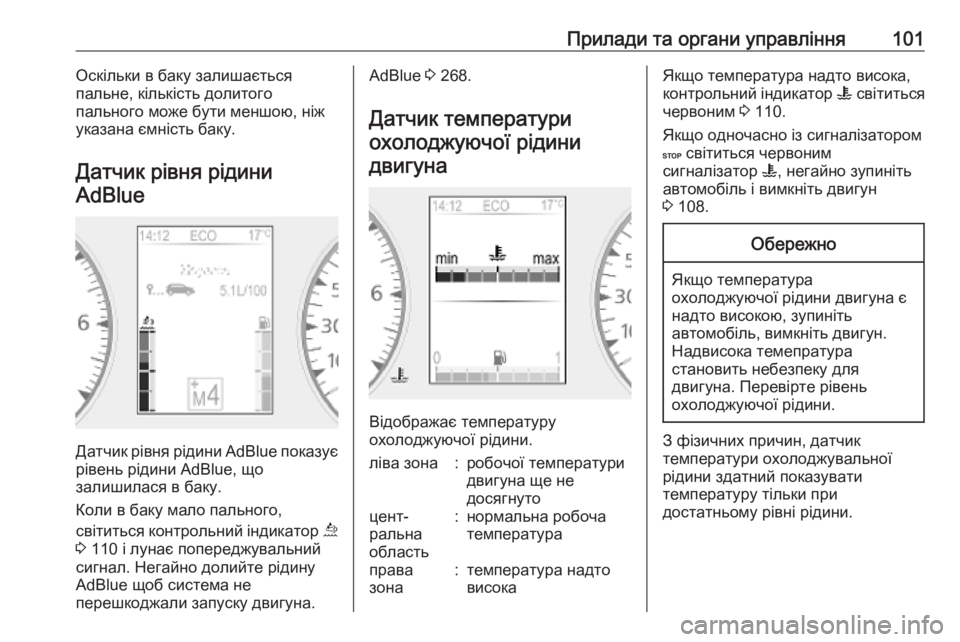

Прилади та органи управління101Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.
Датчик рівня рідини
AdBlue
Датчик рівня рідини AdBlue показує
рівень рідини AdBlue, що
залишилася в баку.
Коли в баку мало пального,
світиться контрольний індикатор ú
3 110 і лунає попереджувальний
сигнал. Негайно долийте рідину
AdBlue щоб система не
перешкоджали запуску двигуна.
AdBlue 3 268.
Датчик температури охолоджуючої рідинидвигуна
Відображає температуру
охолоджуючої рідини.
ліва зона:робочої температури
двигуна ще не
досягнутоцент‐
ральна
область:нормальна робоча
температураправа
зона:температура надто
високаЯкщо температура надто висока,
контрольний індикатор W світиться
червоним 3 110.
Якщо одночасно із сигналізатором
C світиться червоним
сигналізатор W, негайно зупиніть
автомобіль і вимкніть двигун
3 108.Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
З фізичних причин, датчик
температури охолоджувальної
рідини здатний показувати
температуру тільки при
достатньому рівні рідини.

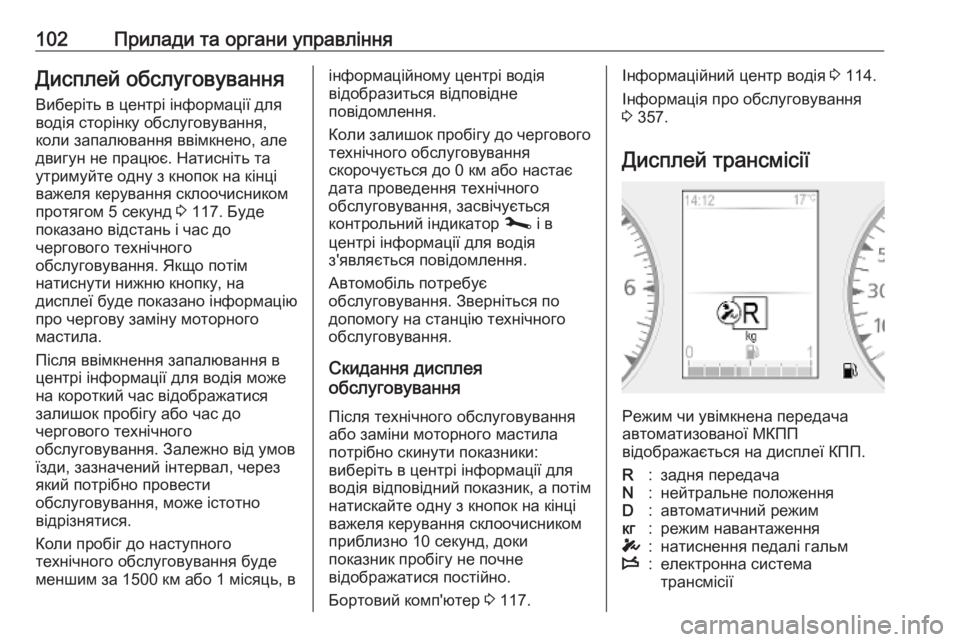

102Прилади та органи управлінняДисплей обслуговування
Виберіть в центрі інформації для
водія сторінку обслуговування,
коли запалювання ввімкнено, але
двигун не працює. Натисніть та
утримуйте одну з кнопок на кінці
важеля керування склоочисником
протягом 5 секунд 3 117. Буде
показано відстань і час до
чергового технічного
обслуговування. Якщо потім
натиснути нижню кнопку, на
дисплеї буде показано інформацію
про чергову заміну моторного
мастила.
Після ввімкнення запалювання в
центрі інформації для водія може
на короткий час відображатися
залишок пробігу або час до
чергового технічного
обслуговування. Залежно від умов
їзди, зазначений інтервал, через
який потрібно провести
обслуговування, може істотно
відрізнятися.
Коли пробіг до наступного
технічного обслуговування буде
меншим за 1500 км або 1 місяць, вінформаційному центрі водія
відобразиться відповідне
повідомлення.
Коли залишок пробігу до чергового
технічного обслуговування
скорочується до 0 км або настає
дата проведення технічного
обслуговування, засвічується
контрольний індикатор j і в
центрі інформації для водія
з'являється повідомлення.
Автомобіль потребує
обслуговування. Зверніться по
допомогу на станцію технічного
обслуговування.
Скидання дисплея
обслуговування
Після технічного обслуговування
або заміни моторного мастила
потрібно скинути показники:
виберіть в центрі інформації для
водія відповідний показник, а потім
натискайте одну з кнопок на кінці
важеля керування склоочисником
приблизно 10 секунд, доки
показник пробігу не почне
відображатися постійно.
Бортовий комп'ютер 3 117.Інформаційний центр водія 3 114.
Інформація про обслуговування
3 357.
Дисплей трансмісії
Режим чи увімкнена передача
автоматизованої МКПП
відображається на дисплеї КПП.
R:задня передачаN:нейтральне положенняD:автоматичний режимкг:режим навантаженняT:натиснення педалі гальмW:електронна система
трансмісії

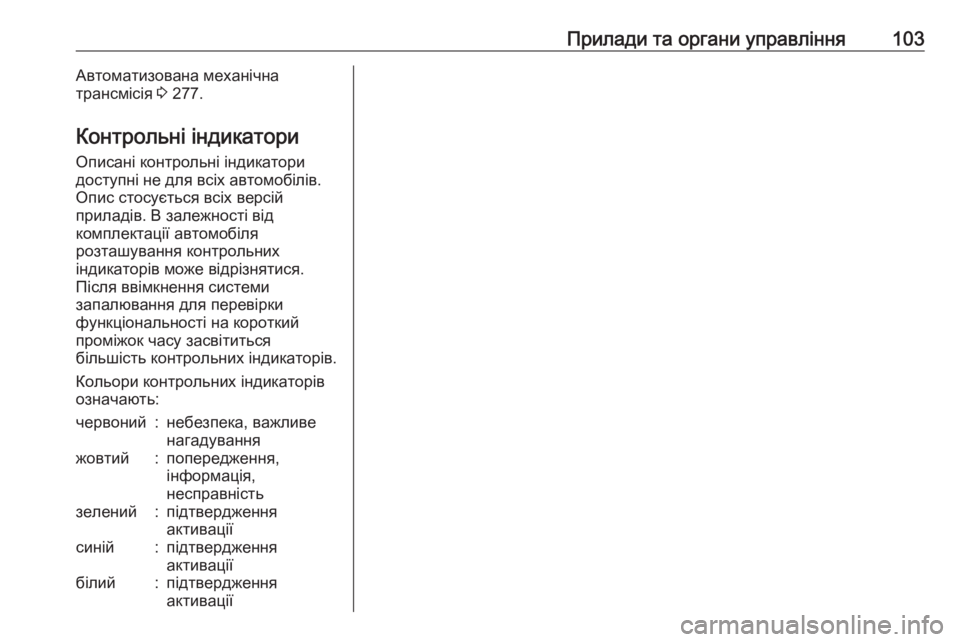

Прилади та органи управління103Автоматизована механічна
трансмісія 3 277.
Контрольні індикатори
Описані контрольні індикатори доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання для перевірки
функціональності на короткий
проміжок часу засвітиться
більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

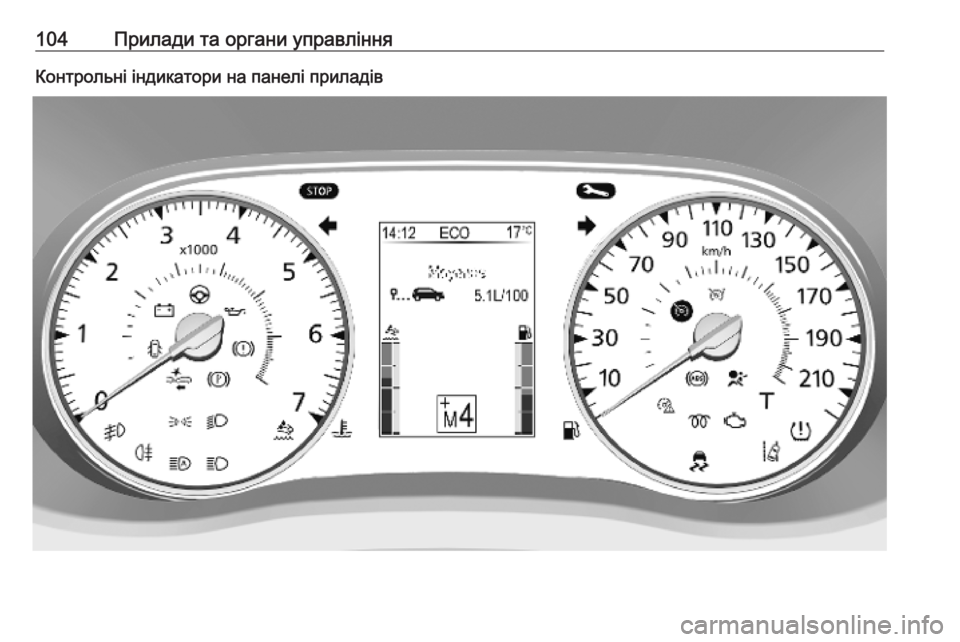

104Прилади та органи управлінняКонтрольні індикатори на панелі приладів

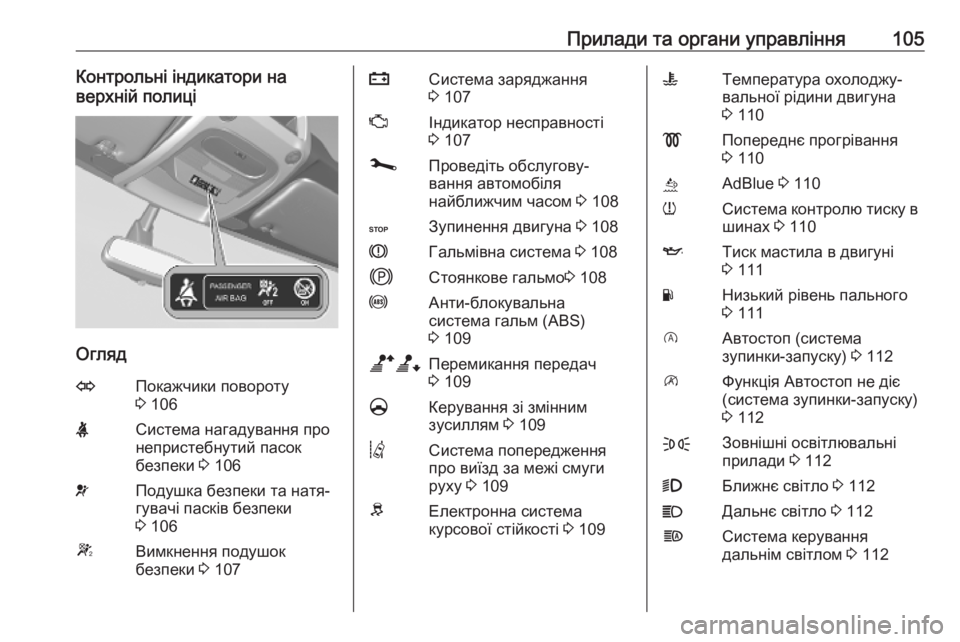

Прилади та органи управління105Контрольні індикатори на
верхній полиці
Огляд
OПокажчики повороту
3 106XСистема нагадування про
непристебнутий пасок
безпеки 3 106vПодушка безпеки та натя‐
гувачі пасків безпеки
3 106WВимкнення подушок
безпеки 3 107pСистема заряджання
3 107ZІндикатор несправності
3 107jПроведіть обслугову‐
вання автомобіля
найближчим часом 3 108CЗупинення двигуна 3 108RГальмівна система 3 108jСтоянкове гальмо 3 108uАнти-блокувальна
система гальм (ABS)
3 109baПеремикання передач
3 109§Керування зі змінним
зусиллям 3 109QСистема попередження
про виїзд за межі смуги
руху 3 109RЕлектронна система
курсової стійкості 3 109WТемпература охолоджу‐
вальної рідини двигуна
3 110!Попереднє прогрівання
3 110úAdBlue 3 110wСистема контролю тиску в
шинах 3 110IТиск мастила в двигуні
3 111YНизький рівень пального
3 111DАвтостоп (система
зупинки-запуску) 3 112\Функція Автостоп не діє
(система зупинки-запуску)
3 112FЗовнішні освітлювальні
прилади 3 1129Ближнє світло 3 112CДальнє світло 3 112fСистема керування
дальнім світлом 3 112

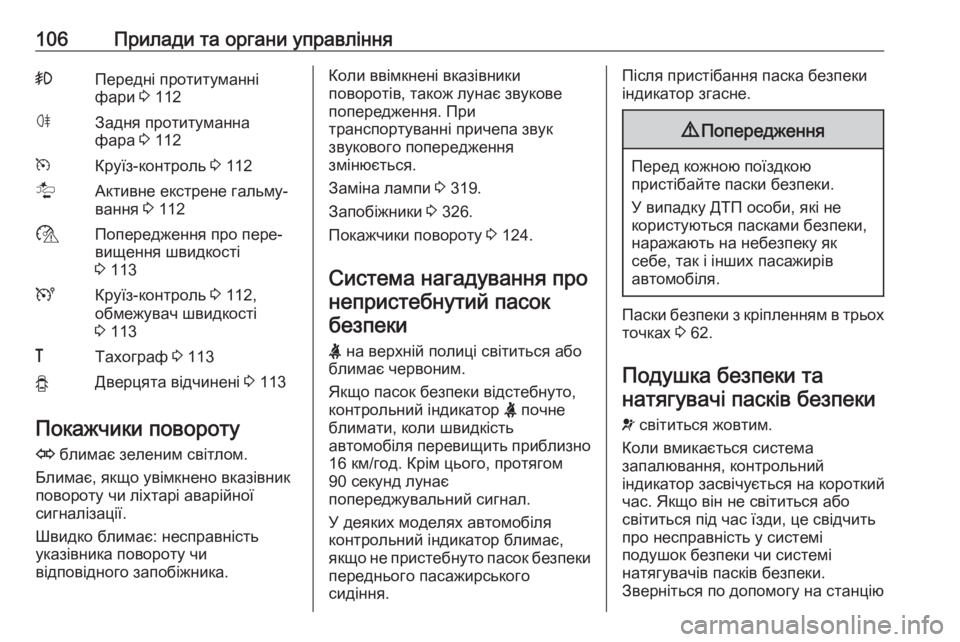

106Прилади та органи управління>Передні протитуманні
фари 3 112øЗадня протитуманна
фара 3 112mКруїз-контроль 3 112lАктивне екстрене гальму‐
вання 3 112$Попередження про пере‐
вищення швидкості
3 113UКруїз-контроль 3 112,
обмежувач швидкості
3 113&Тахограф 3 113yДверцята відчинені 3 113
Покажчики повороту
O блимає зеленим світлом.
Блимає, якщо увімкнено вказівник
повороту чи ліхтарі аварійної
сигналізації.
Швидко блимає: несправність
указівника повороту чи
відповідного запобіжника.
Коли ввімкнені вказівники
поворотів, також лунає звукове
попередження. При
транспортуванні причепа звук
звукового попередження
змінюється.
Заміна лампи 3 319.
Запобіжники 3 326.
Покажчики повороту 3 124.
Система нагадування про непристебнутий пасок
безпеки
X на верхній полиці світиться або
блимає червоним.
Якщо пасок безпеки відстебнуто,
контрольний індикатор X почне
блимати, коли швидкість
автомобіля перевищить приблизно
16 км/год. Крім цього, протягом
90 секунд лунає
попереджувальний сигнал.
У деяких моделях автомобіля
контрольний індикатор блимає,
якщо не пристебнуто пасок безпеки переднього пасажирського
сидіння.Після пристібання паска безпеки
індикатор згасне.9 Попередження
Перед кожною поїздкою
пристібайте паски безпеки.
У випадку ДТП особи, які не
користуються пасками безпеки,
наражають на небезпеку як
себе, так і інших пасажирів
автомобіля.
Паски безпеки з кріпленням в трьох
точках 3 62.
Подушка безпеки та натягувачі пасків безпеки
v світиться жовтим.
Коли вмикається система
запалювання, контрольний
індикатор засвічується на короткий
час. Якщо він не світиться або
світиться під час їзди, це свідчить
про несправність у системі
подушок безпеки чи системі
натягувачів пасків безпеки.
Зверніться по допомогу на станцію

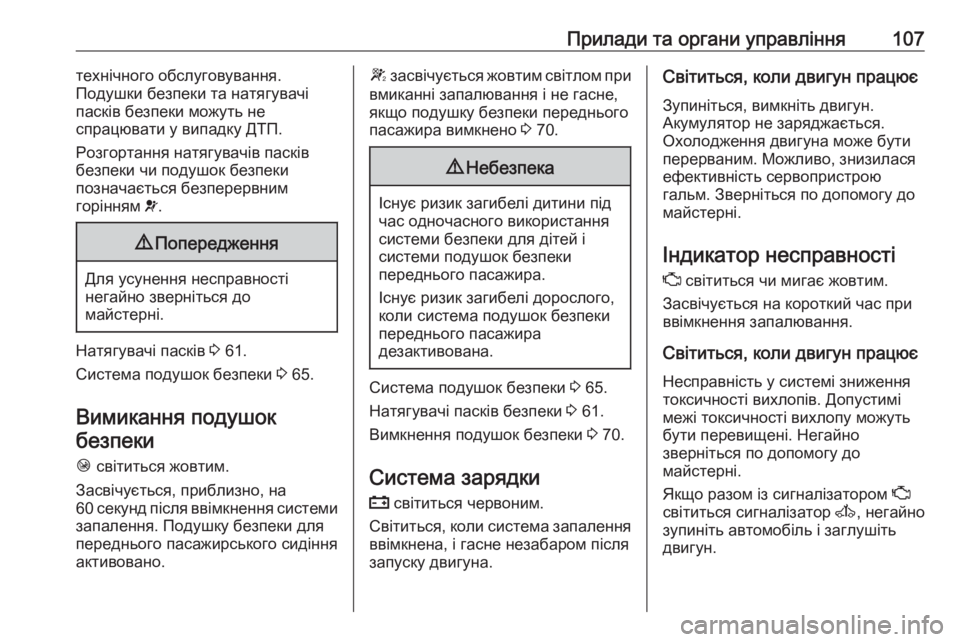

Прилади та органи управління107технічного обслуговування.
Подушки безпеки та натягувачі
пасків безпеки можуть не
спрацювати у випадку ДТП.
Розгортання натягувачів пасків
безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Натягувачі пасків 3 61.
Система подушок безпеки 3 65.
Вимикання подушок
безпеки
Ó світиться жовтим.
Засвічується, приблизно, на
60 секунд після ввімкнення системи
запалення. Подушку безпеки для
переднього пасажирського сидіння
активовано.
W засвічується жовтим світлом при
вмиканні запалювання і не гасне,
якщо подушку безпеки переднього
пасажира вимкнено 3 70.9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система подушок безпеки 3 65.
Натягувачі пасків безпеки 3 61.
Вимкнення подушок безпеки 3 70.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності
Z світиться чи мигає жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Якщо разом із сигналізатором Z
світиться сигналізатор A, негайно
зупиніть автомобіль і заглушіть
двигун.

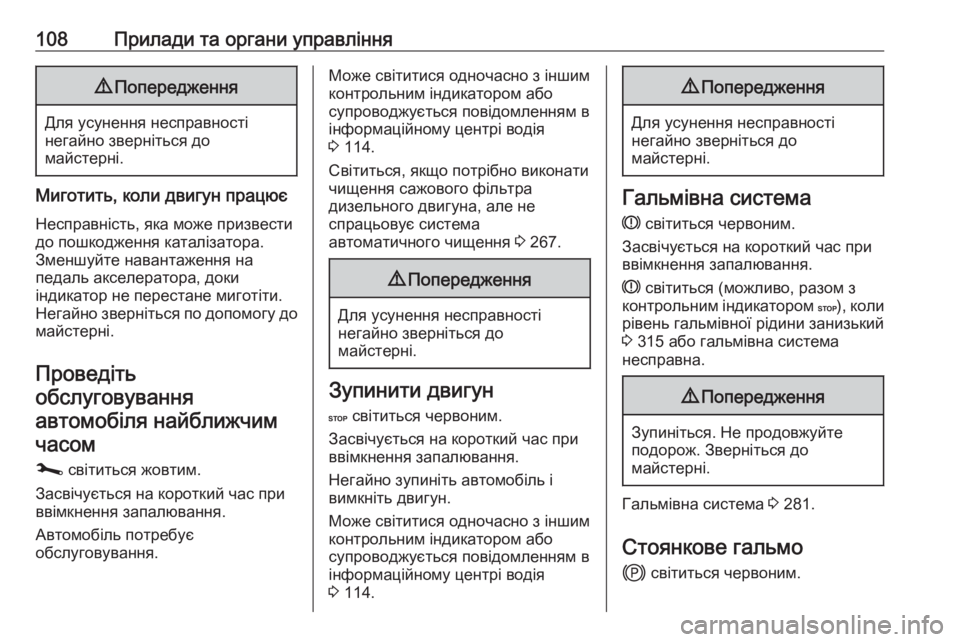

108Прилади та органи управління9Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвестидо пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Проведіть
обслуговування автомобіля найближчим часом
j світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Автомобіль потребує
обслуговування.
Може світитися одночасно з іншим
контрольним індикатором або
супроводжується повідомленням в
інформаційному центрі водія
3 114.
Світиться, якщо потрібно виконати
чищення сажового фільтра
дизельного двигуна, але не
спрацьовує система
автоматичного чищення 3 267.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Зупинити двигун
C світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Негайно зупиніть автомобіль і
вимкніть двигун.
Може світитися одночасно з іншим контрольним індикатором або
супроводжується повідомленням в
інформаційному центрі водія
3 114.
9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Гальмівна система
R світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
R світиться (можливо, разом з
контрольним індикатором C), коли
рівень гальмівної рідини занизький
3 315 або гальмівна система
несправна.
9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Гальмівна система 3 281.
Стоянкове гальмо j світиться червоним.
