OPEL VIVARO 2014 Instruksjonsbok

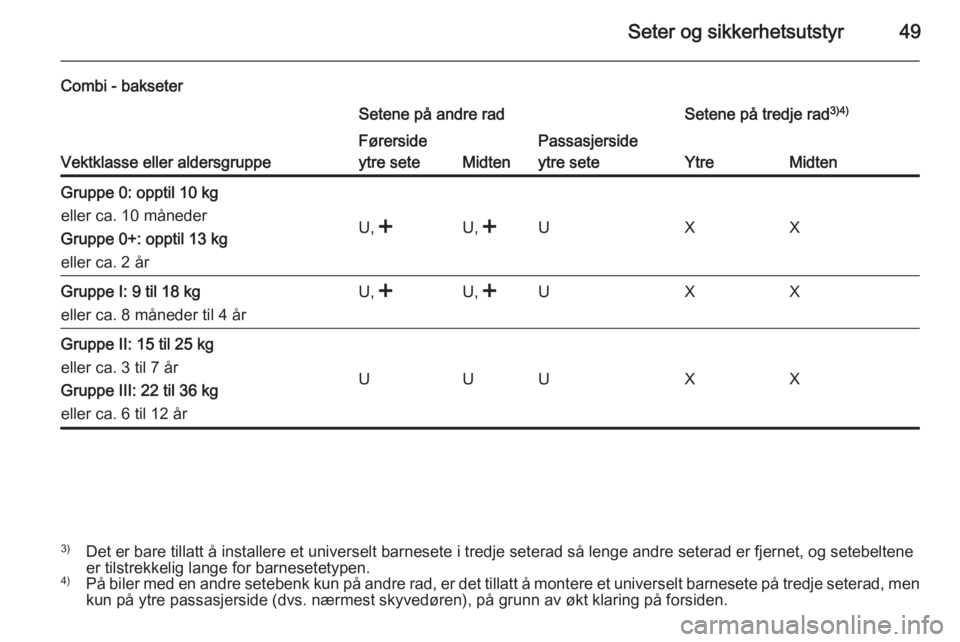

Seter og sikkerhetsutstyr49
Combi - bakseter
Vektklasse eller aldersgruppe
Setene på andre radSetene på tredje rad3)4)Førerside
ytre sete
Midten
Passasjerside
ytre sete
YtreMidten
Gruppe 0: opptil 10 kg
eller ca. 10 måneder
Gruppe 0+: opptil 13 kg
eller ca. 2 år
U, Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årU, eller ca. 3 til 7 år
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år
UUUXX
3) Det er bare tillatt å installere et universelt barnesete i tredje seterad så lenge andre seterad er fjernet, og setebeltene
er tilstrekkelig lange for barnesetetypen.
4) På biler med en andre setebenk kun på andre rad, er det tillatt å montere et universelt barnesete på tredje seterad, men
kun på ytre passasjerside (dvs. nærmest skyvedøren), på grunn av økt klaring på forsiden.

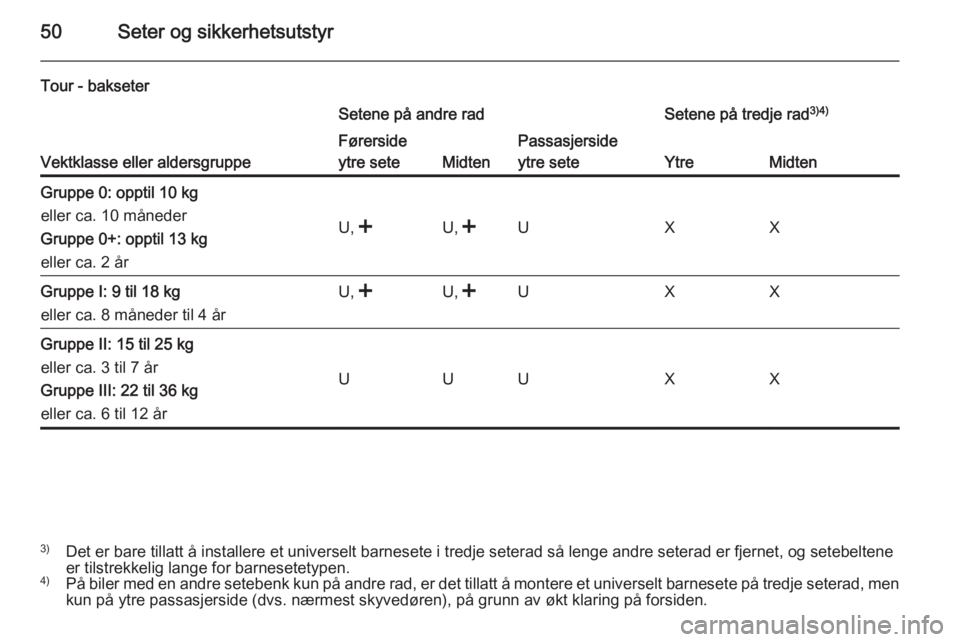

50Seter og sikkerhetsutstyr
Tour - bakseter
Vektklasse eller aldersgruppe
Setene på andre radSetene på tredje rad3)4)Førerside
ytre sete
Midten
Passasjerside
ytre sete
YtreMidten
Gruppe 0: opptil 10 kg
eller ca. 10 måneder
Gruppe 0+: opptil 13 kg
eller ca. 2 år
U, Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 årU, eller ca. 3 til 7 år
Gruppe III: 22 til 36 kg eller ca. 6 til 12 år
UUUXX
3) Det er bare tillatt å installere et universelt barnesete i tredje seterad så lenge andre seterad er fjernet, og setebeltene
er tilstrekkelig lange for barnesetetypen.
4) På biler med en andre setebenk kun på andre rad, er det tillatt å montere et universelt barnesete på tredje seterad, men
kun på ytre passasjerside (dvs. nærmest skyvedøren), på grunn av økt klaring på forsiden.

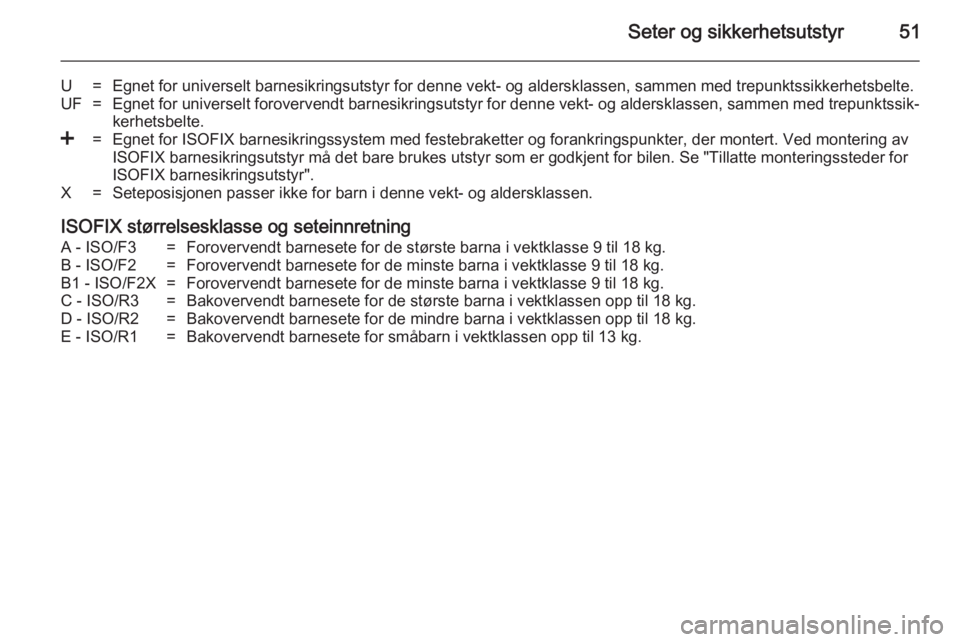

Seter og sikkerhetsutstyr51
U=Egnet for universelt barnesikringsutstyr for denne vekt- og aldersklassen, sammen med trepunktssikkerhetsbelte.UF=Egnet for universelt forovervendt barnesikringsutstyr for denne vekt- og aldersklassen, sammen med trepunktssik‐kerhetsbelte.<=Egnet for ISOFIX barnesikringssystem med festebraketter og forankringspunkter, der montert. Ved montering avISOFIX barnesikringsutstyr må det bare brukes utstyr som er godkjent for bilen. Se "Tillatte monteringssteder for
ISOFIX barnesikringsutstyr".X=Seteposisjonen passer ikke for barn i denne vekt- og aldersklassen.
ISOFIX størrelsesklasse og seteinnretning
A - ISO/F3=Forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3=Bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2=Bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1=Bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.

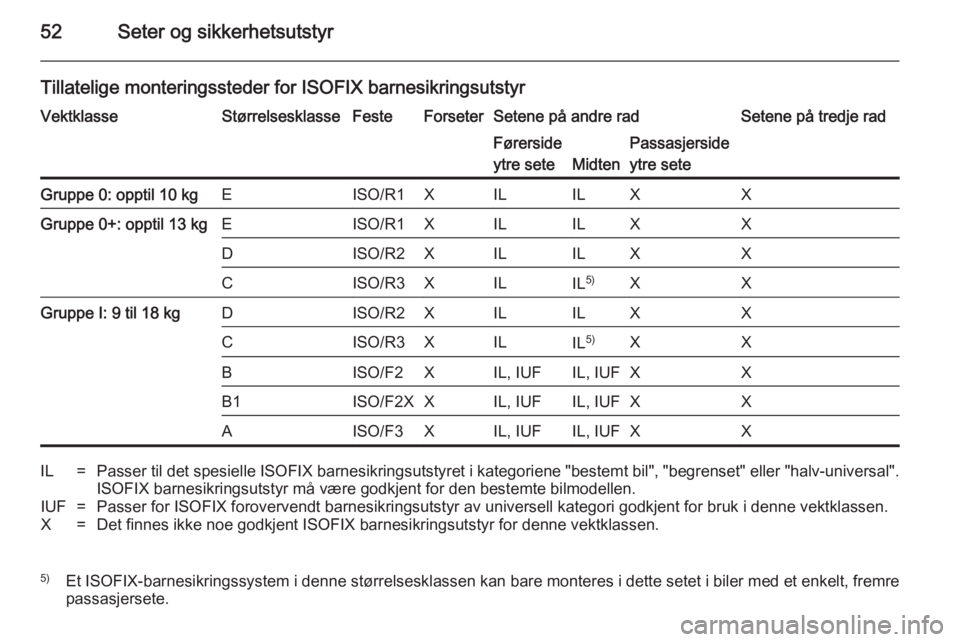

52Seter og sikkerhetsutstyr
Tillatelige monteringssteder for ISOFIX barnesikringsutstyrVektklasseStørrelsesklasseFesteForseterSetene på andre radSetene på tredje radFørerside
ytre sete
Midten
Passasjerside
ytre seteGruppe 0: opptil 10 kgEISO/R1XILILXXGruppe 0+: opptil 13 kgEISO/R1XILILXXDISO/R2XILILXXCISO/R3XILIL 5)XXGruppe I: 9 til 18 kgDISO/R2XILILXXCISO/R3XILIL 5)XXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL=Passer til det spesielle
ISOFIX barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal".
ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellen.IUF=Passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassen.X=Det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen.5) Et ISOFIX -barnesikringssystem i denne størrelsesklassen kan bare monteres i dette setet i biler med et enkelt, fremre
passasjersete.

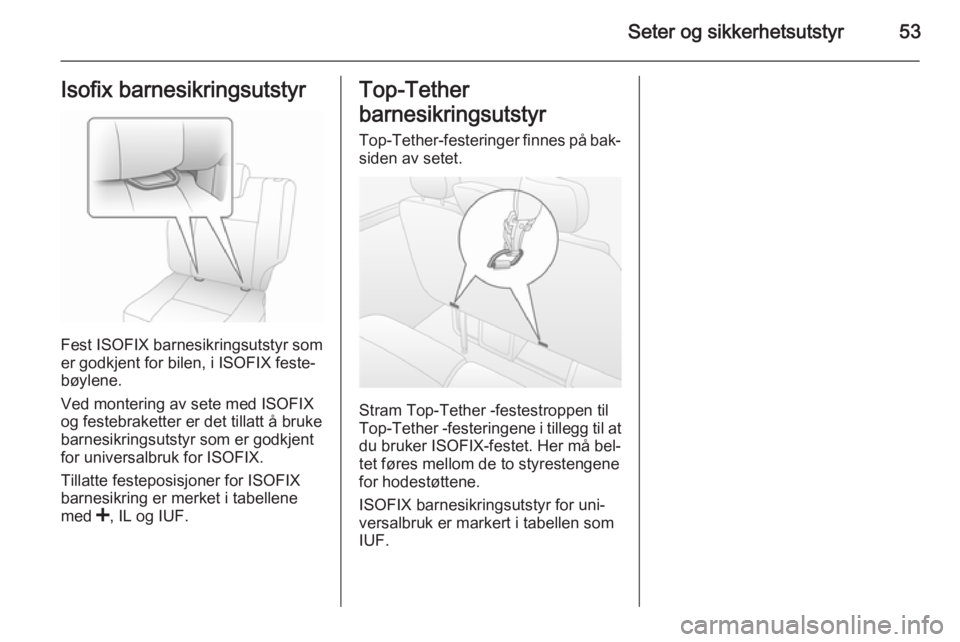

Seter og sikkerhetsutstyr53Isofix barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene.
Ved montering av sete med ISOFIX
og festebraketter er det tillatt å bruke barnesikringsutstyr som er godkjent
for universalbruk for ISOFIX.
Tillatte festeposisjoner for ISOFIX
barnesikring er merket i tabellene
med <, IL og IUF.
Top-Tether
barnesikringsutstyr Top-Tether -festeringer finnes på bak‐
siden av setet.
Stram Top-Tether -festestroppen til
Top-Tether -festeringene i tillegg til at
du bruker ISOFIX-festet. Her må bel‐
tet føres mellom de to styrestengene
for hodestøttene.
ISOFIX barnesikringsutstyr for uni‐ versalbruk er markert i tabellen som
IUF.

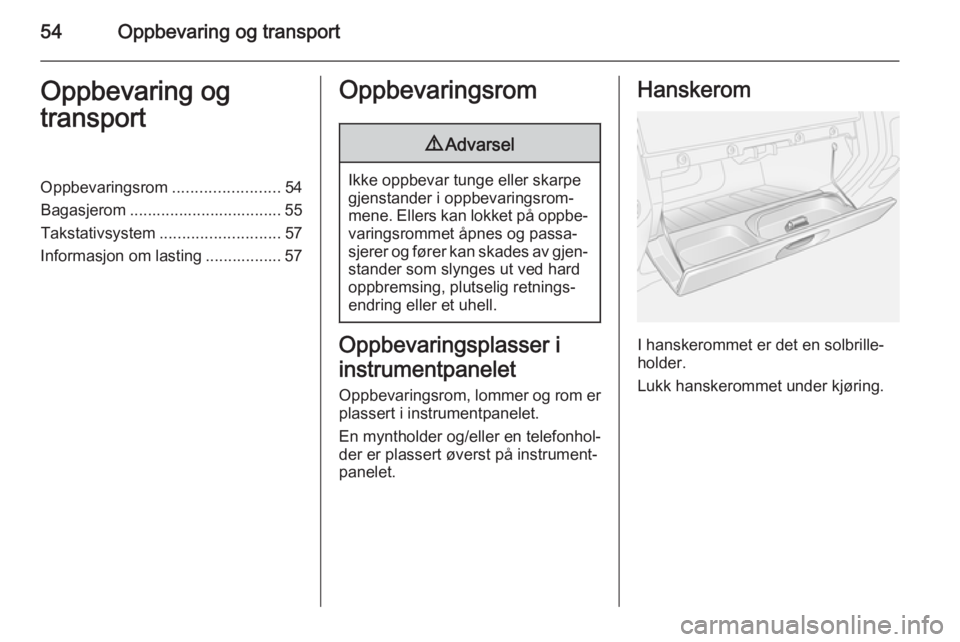

54Oppbevaring og transportOppbevaring og
transportOppbevaringsrom ........................54
Bagasjerom .................................. 55
Takstativsystem ........................... 57
Informasjon om lasting ................. 57Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Oppbevaringsplasser i
instrumentpanelet
Oppbevaringsrom, lommer og rom er plassert i instrumentpanelet.
En myntholder og/eller en telefonhol‐
der er plassert øverst på instrument‐
panelet.
Hanskerom
I hanskerommet er det en solbrille‐
holder.
Lukk hanskerommet under kjøring.

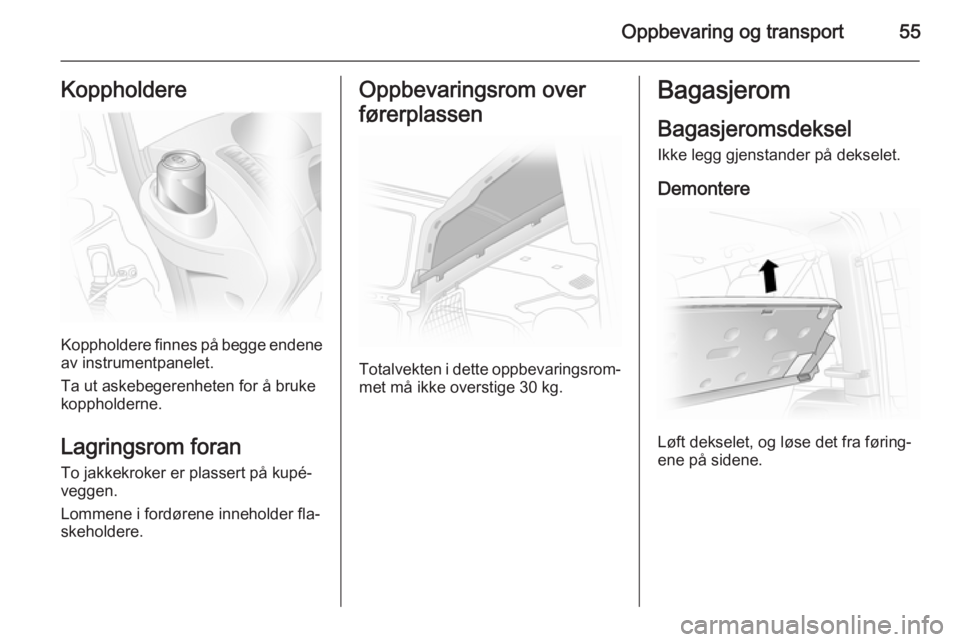

Oppbevaring og transport55Koppholdere
Koppholdere finnes på begge endene
av instrumentpanelet.
Ta ut askebegerenheten for å bruke
koppholderne.
Lagringsrom foran
To jakkekroker er plassert på kupé‐
veggen.
Lommene i fordørene inneholder fla‐
skeholdere.
Oppbevaringsrom over
førerplassen
Totalvekten i dette oppbevaringsrom‐ met må ikke overstige 30 kg.
Bagasjerom
Bagasjeromsdeksel Ikke legg gjenstander på dekselet.
Demontere
Løft dekselet, og løse det fra føring‐
ene på sidene.

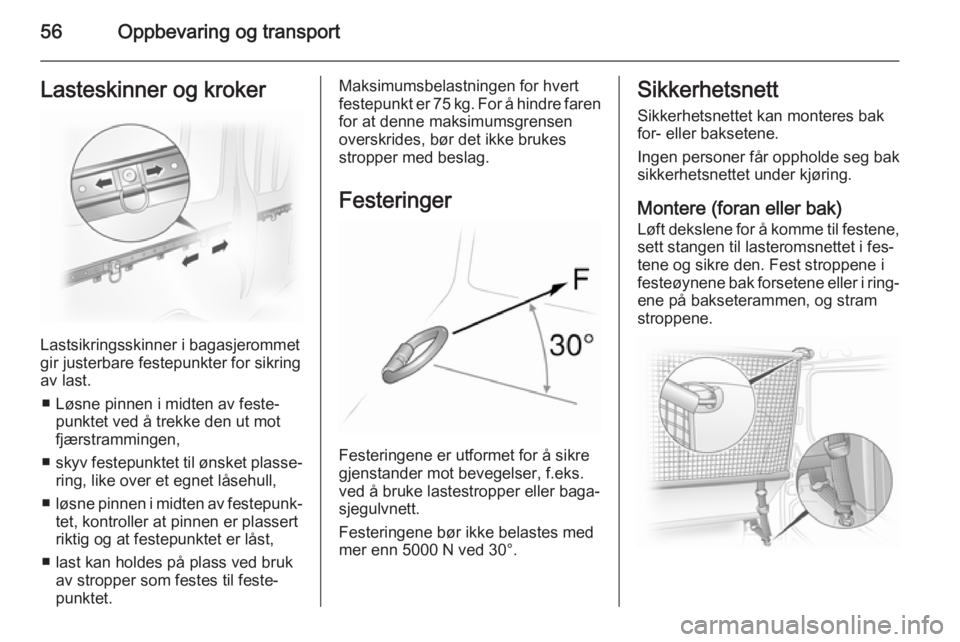

56Oppbevaring og transportLasteskinner og kroker
Lastsikringsskinner i bagasjerommet
gir justerbare festepunkter for sikring
av last.
■ Løsne pinnen i midten av feste‐ punktet ved å trekke den ut mot
fjærstrammingen,
■ skyv festepunktet til ønsket plasse‐
ring, like over et egnet låsehull,
■ løsne pinnen i midten av festepunk‐
tet, kontroller at pinnen er plassert
riktig og at festepunktet er låst,
■ last kan holdes på plass ved bruk av stropper som festes til feste‐
punktet.
Maksimumsbelastningen for hvert
festepunkt er 75 kg. For å hindre faren for at denne maksimumsgrensen
overskrides, bør det ikke brukes
stropper med beslag.
Festeringer
Festeringene er utformet for å sikre
gjenstander mot bevegelser, f.eks.
ved å bruke lastestropper eller baga‐ sjegulvnett.
Festeringene bør ikke belastes med
mer enn 5000 N ved 30°.
Sikkerhetsnett
Sikkerhetsnettet kan monteres bak
for- eller baksetene.
Ingen personer får oppholde seg bak
sikkerhetsnettet under kjøring.
Montere (foran eller bak)
Løft dekslene for å komme til festene,
sett stangen til lasteromsnettet i fes‐
tene og sikre den. Fest stroppene i
festeøynene bak forsetene eller i ring‐ ene på bakseterammen, og stram
stroppene.

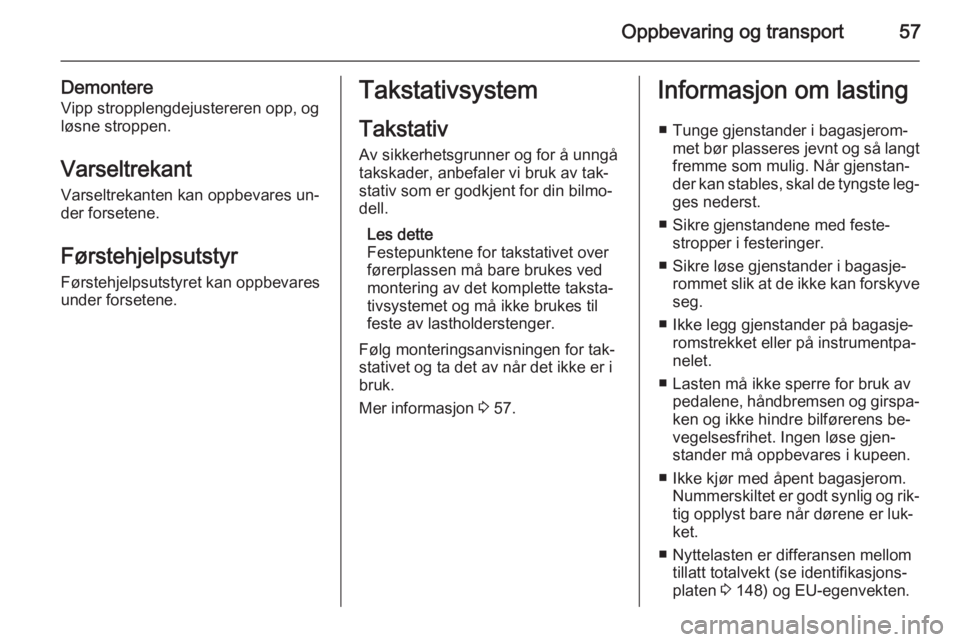

Oppbevaring og transport57
DemontereVipp stropplengdejustereren opp, og
løsne stroppen.
Varseltrekant
Varseltrekanten kan oppbevares un‐
der forsetene.
Førstehjelpsutstyr Førstehjelpsutstyret kan oppbevares
under forsetene.Takstativsystem
Takstativ
Av sikkerhetsgrunner og for å unngå
takskader, anbefaler vi bruk av tak‐
stativ som er godkjent for din bilmo‐
dell.
Les dette
Festepunktene for takstativet over
førerplassen må bare brukes ved
montering av det komplette taksta‐
tivsystemet og må ikke brukes til
feste av lastholderstenger.
Følg monteringsanvisningen for tak‐
stativet og ta det av når det ikke er i
bruk.
Mer informasjon 3 57.Informasjon om lasting
■ Tunge gjenstander i bagasjerom‐ met bør plasseres jevnt og så langtfremme som mulig. Når gjenstan‐der kan stables, skal de tyngste leg‐
ges nederst.
■ Sikre gjenstandene med feste‐ stropper i festeringer.
■ Sikre løse gjenstander i bagasje‐ rommet slik at de ikke kan forskyve
seg.
■ Ikke legg gjenstander på bagasje‐ romstrekket eller på instrumentpa‐
nelet.
■ Lasten må ikke sperre for bruk av pedalene, håndbremsen og girspa‐ken og ikke hindre bilførerens be‐
vegelsesfrihet. Ingen løse gjen‐
stander må oppbevares i kupeen.
■ Ikke kjør med åpent bagasjerom. Nummerskiltet er godt synlig og rik‐
tig opplyst bare når dørene er luk‐
ket.
■ Nyttelasten er differansen mellom tillatt totalvekt (se identifikasjons‐platen 3 148) og EU-egenvekten.

58Oppbevaring og transport
Regn ut EU-egenvekten ved å
skrive inn de tekniske dataene for
bilen i vekttabellen foran i denne in‐
struksjonsboken.
I EU-vekten inngår vekten av fører
(68 kg), bagasje (7 kg) og alle væs‐ ker (tanken 90 % full).
Ekstrautstyr og tilbehør øker egen‐ vekten.
■ Når du kjører med last på taket, er bilen mer utsatt for sidevind og det
virker negativt inn på kjøreegen‐
skapene på grunn av at bilen har et høyere tyngdepunkt. Fordel lasten
jevnt, og sikre den forsvarlig med
festestropper. Tilpass dekktrykk og
bilens hastighet til lastetilstanden.
Kontroller og etterstram stroppene
hyppig.
Kjør ikke fortere enn 120 km/t.
Den tillatte taklasten (som inklude‐
rer vekten på takstativet) er
280 kg for varianter med standard‐
tak og 210 kg for varianter med høyt tak (ikke Platform cab-varianter).
Taklasten er den samlede vekten
av lastestativet og lasten.Den tillatte taklasten på godkjent
takstativ med full lengde er 210 kg
for varianter med standardtak og
140 kg for varianter med høyt tak
(ikke Platform cab-varianter). Tak‐
lasten er den samlede vekten av la‐
stestativet og lasten.
