Îngrijirea autovehiculului149
3. Răsuciţi soclul becului sprestânga pentru a-l separa de
ansamblul lămpii.
4. Înlocuiţi becul.
5. Apăsaţi pentru a instala soclul becului în ansamblul lămpii – apoi
rotiţi-l uşor spre dreapta pentru a- l bloca în poziţie.
6. Verificaţi aşezarea corectă a cablajelor.
7. Reaşezaţi ansamblul lămpii în poziţia iniţială, asigurându-vă că
este aşezat corect.
8. Potriviţi ansamblul lămpii în clemele de reţinere şi instalaţi
cele 3 şuruburi.
Lămpile de semnalizare
laterale
1. Eliberaţi clemele din aripi folosind
o şurubelniţă cu lamă plată şi
scoateţi ansamblul lămpii din
orificiu.
2. Desprindeţi suportul de bec din ansamblul lămpii rotind-o spre
stânga şi schimbaţi becul.
3. Montaţi suportul de bec în ansamblul lămpii şi instalaţiansamblul în orificiu.
Lampa de frână montată în
centru sus
1. Deschideţi portierele din spate/ hayonul.
2. Desfaceţi cele 2 şuruburi din interiorul portierelor din spate/
hayonului.

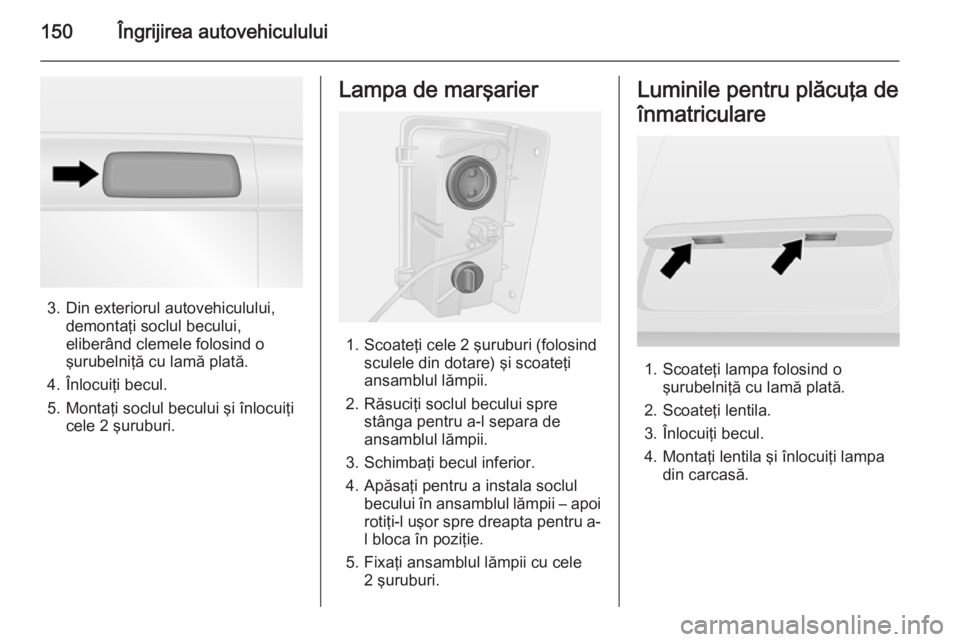

150Îngrijirea autovehiculului
3. Din exteriorul autovehiculului,demontaţi soclul becului,
eliberând clemele folosind o
şurubelniţă cu lamă plată.
4. Înlocuiţi becul.
5. Montaţi soclul becului şi înlocuiţi cele 2 şuruburi.
Lampa de marşarier
1. Scoateţi cele 2 şuruburi (folosindsculele din dotare) şi scoateţi
ansamblul lămpii.
2. Răsuciţi soclul becului spre stânga pentru a-l separa de
ansamblul lămpii.
3. Schimbaţi becul inferior.
4. Apăsaţi pentru a instala soclul becului în ansamblul lămpii – apoi
rotiţi-l uşor spre dreapta pentru a- l bloca în poziţie.
5. Fixaţi ansamblul lămpii cu cele 2 şuruburi.
Luminile pentru plăcuţa de
înmatriculare
1. Scoateţi lampa folosind o şurubelniţă cu lamă plată.
2. Scoateţi lentila.
3. Înlocuiţi becul.
4. Montaţi lentila şi înlocuiţi lampa din carcasă.

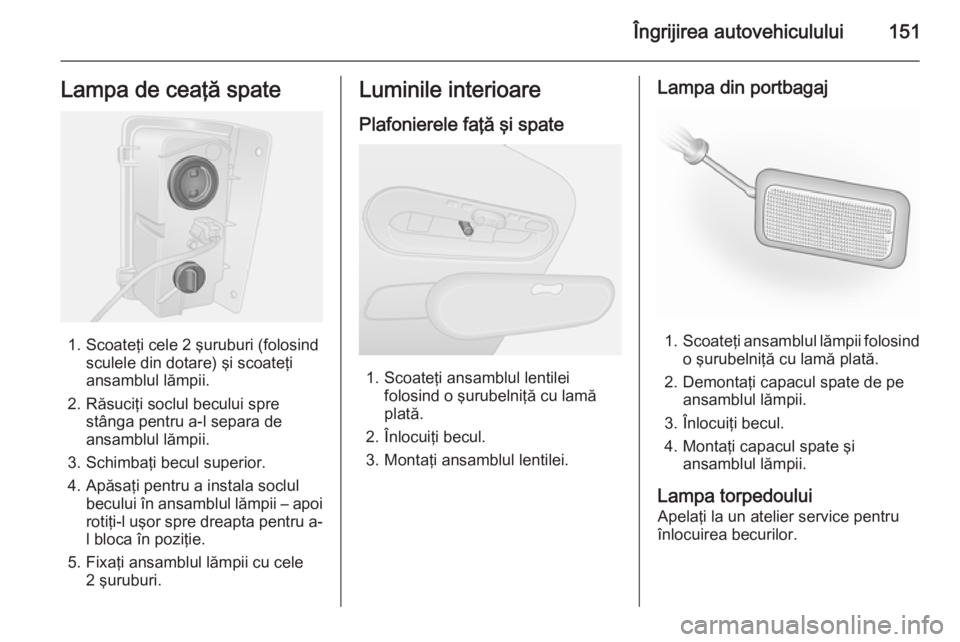

Îngrijirea autovehiculului151Lampa de ceaţă spate
1. Scoateţi cele 2 şuruburi (folosindsculele din dotare) şi scoateţi
ansamblul lămpii.
2. Răsuciţi soclul becului spre stânga pentru a-l separa de
ansamblul lămpii.
3. Schimbaţi becul superior.
4. Apăsaţi pentru a instala soclul becului în ansamblul lămpii – apoi
rotiţi-l uşor spre dreapta pentru a- l bloca în poziţie.
5. Fixaţi ansamblul lămpii cu cele 2 şuruburi.
Luminile interioare
Plafonierele faţă şi spate
1. Scoateţi ansamblul lentilei folosind o şurubelniţă cu lamă
plată.
2. Înlocuiţi becul.
3. Montaţi ansamblul lentilei.
Lampa din portbagaj
1. Scoateţi ansamblul lămpii folosind
o şurubelniţă cu lamă plată.
2. Demontaţi capacul spate de pe ansamblul lămpii.
3. Înlocuiţi becul.
4. Montaţi capacul spate şi ansamblul lămpii.
Lampa torpedoului
Apelaţi la un atelier service pentru
înlocuirea becurilor.

152Îngrijirea autovehicululuiIluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Se recomandă să aveţi permanent un set complet de siguranţe. Depozitaţi
siguranţele de rezervă în cutia pentru siguranţe.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.

Îngrijirea autovehiculului153
Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual de
utilizare se aplică autovehiculului
dumneavoastră. Consultaţi eticheta
cutiei de siguranţe, acolo unde
există în dotare.

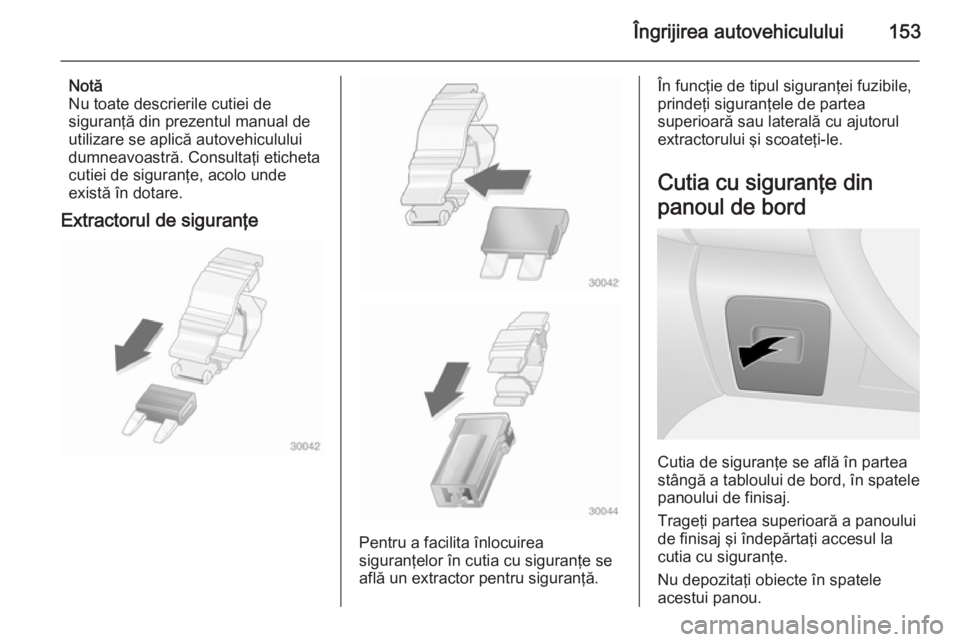

Extractorul de siguranţe
Pentru a facilita înlocuirea
siguranţelor în cutia cu siguranţe se
află un extractor pentru siguranţă.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
panoul de bord
Cutia de siguranţe se află în partea
stângă a tabloului de bord, în spatele panoului de finisaj.
Trageţi partea superioară a panoului
de finisaj şi îndepărtaţi accesul la
cutia cu siguranţe.
Nu depozitaţi obiecte în spatele
acestui panou.

154Îngrijirea autovehiculului
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.

Îngrijirea autovehiculului155

156Îngrijirea autovehiculului
Nr.Circuit1Bateria autovehiculului (cu
sistem cu cheie electronică)2Rezerva bateriei APC (cu sistem cu cheie electronică)3Sistemul de încălzire a habita‐
clului4Adaptări5Adaptări6Sistemul de încălzire a habita‐
clului7Sistem de climatizare supli‐
mentar8Încălzire suplimentară9Oglinzi retrovizoare exterioare
electrice, adaptări suplimentare10Oglinzile retrovizoare exterioare
încălzite11Radio, multimedia, oglinzi retro‐
vizoare exterioare electrice,
mufă pentru diagnostic12Multimedia, cârligul de tractareNr.Circuit13Sistem de injecţie a combustibi‐
lului, plafoniere14Sistemul de injecţie a combusti‐
bilului, sistemul de monitorizare
a presiunii în anvelope, sistemul cu cheie electronică15Luminile de avarie, semnali‐
zarea virajelor şi a schimbării
benzii de rulare16Sistemul de închidere centra‐
lizată17Faza lungă stânga, faza scurtă
dreapta, lămpile de poziţie din
spate, luminile pe timp de zi
stânga18Proiectoarele de ceaţă, lămpile
de ceaţă spate, luminile pentru
plăcuţa de înmatriculare19Alarmă, claxon, sistemul de
control automat al luminilor,
ştergător20Panoul de instrumente21Comutatorul de luminiNr.Circuit22Ştergător de lunetă, pompa
spălătorului de parbriz, claxon23Baterie generală APC24Lămpile marşarier25Butonul Pornit-Oprit motor26Injecţia combustibilului, demaror27Airbag, încuietoarea coloanei de
direcţie28Geamul electric - pasager29Servodirecţia30Lămpile de frână31Rezerva bateriei APC (cu sistem
cu cheie electronică)32Afişajul de service33Bricheta, priza pentru accesorii34Faza lungă dreapta, faza scurtă
stânga, faruri, luminile de timp
de zi dreapta35Lumini de frână, ABS, sistem
antidemaraj

Îngrijirea autovehiculului157

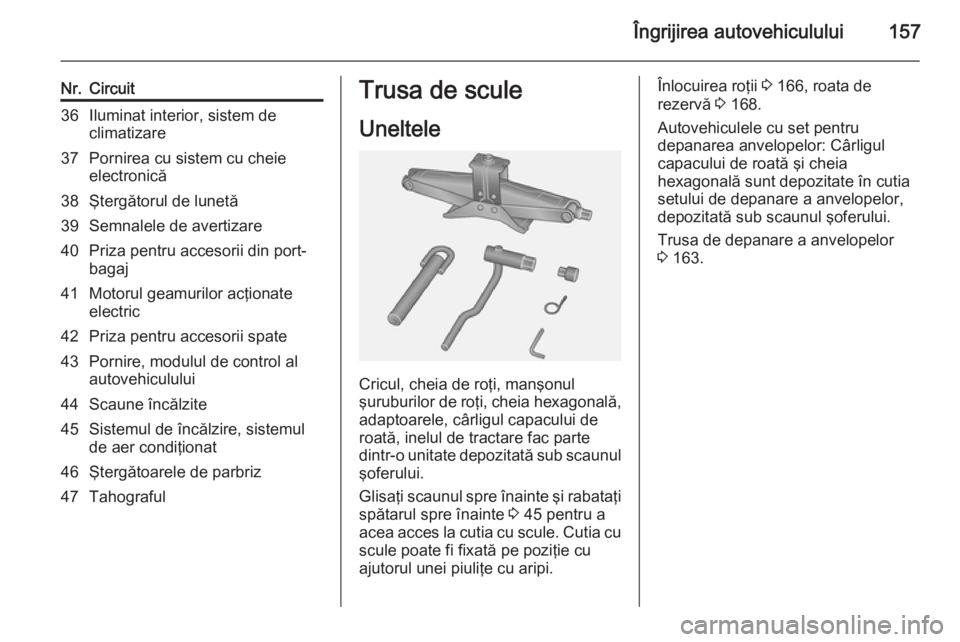

Nr.Circuit36Iluminat interior, sistem de
climatizare37Pornirea cu sistem cu cheie
electronică38Ştergătorul de lunetă39Semnalele de avertizare40Priza pentru accesorii din port‐
bagaj41Motorul geamurilor acţionate
electric42Priza pentru accesorii spate43Pornire, modulul de control al
autovehiculului44Scaune încălzite45Sistemul de încălzire, sistemul
de aer condiţionat46Ştergătoarele de parbriz47TahografulTrusa de scule
Uneltele
Cricul, cheia de roţi, manşonul
şuruburilor de roţi, cheia hexagonală, adaptoarele, cârligul capacului de
roată, inelul de tractare fac parte
dintr-o unitate depozitată sub scaunul
şoferului.
Glisaţi scaunul spre înainte şi rabataţi spătarul spre înainte 3 45 pentru a
acea acces la cutia cu scule. Cutia cu
scule poate fi fixată pe poziţie cu
ajutorul unei piuliţe cu aripi.
Înlocuirea roţii 3 166, roata de
rezervă 3 168.
Autovehiculele cu set pentru
depanarea anvelopelor: Cârligul
capacului de roată şi cheia
hexagonală sunt depozitate în cutia
setului de depanare a anvelopelor,
depozitată sub scaunul şoferului.
Trusa de depanare a anvelopelor
3 163.

158Îngrijirea autovehicululuiJantele şi anvelopeleStarea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi, dacă se poate, abordaţi-le perpendicular.Trecerea peste muchii ascuţite poate provoca apariţia unor defecte
ascunse la anvelope şi jante. La parcare, aveţi grijă ca anvelopele să
nu fie strivite de borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele
Anvelopele montate din fabrică sunt
adecvate pentru şasiu şi oferă confort
optim în conducere şi siguranţă.Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
În funcţie de legislaţia specifică tării, se va afişa în câmpul vizual al
şoferului o notă privind viteza maximă
admisă pentru anvelopele instalate.
Etichetele anvelopelor
De ex. 195/65 R 16 C 88 Q195=Lăţime anvelopă, în mm65=Raport secţiuni (înălţime/
lăţime anvelopă), în %R=Tip bandă de rulare: RadialRF=Tip: Cu flancuri întărite
(Runflat)16=Diametru roată, în inchiC=Utilizare pentru transport
comercial de mărfuri sau de
pasageri88=Indice de sarcină,
de exemplu, 88 corespunde
unei sarcini de 567 kgQ=Literă cod de vitezăLiteră cod de viteză:Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
