OPEL VIVARO B 2014.5 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2014.5, Model line: VIVARO B, Model: OPEL VIVARO B 2014.5Pages: 199, PDF Dimensioni: 4.26 MB
Page 161 of 199
Cura del veicolo159Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione in‐
validerà l'omologazione del veicolo.
Pressione degli pneumatici nel
display
Le pressioni attuali degli pneumatici
possono essere visualizzate nel
Driver Information Centre 3 90.
Con il veicolo fermo, premere il pul‐
sante ripetutamente sull'estremità
della leva del tergicristalli fino a
quando non venga visualizzato il
menù della pressione degli pneuma‐
tici.
Condizione di bassa pressione
negli pneumatici
Una condizione di bassa pressione
degli pneumatici viene indicata dall'il‐
luminazione della spia w 3 88 e dalla
visualizzazione di un messaggio cor‐
rispondente nel Driver Information
Centre.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 189.
Dopo il gonfiaggio può essere neces‐ sario guida il veicolo per aggiornare i
valori di pressione dei pneumatici nel
Page 162 of 199
160Cura del veicolo
Driver Information Centre. Durantequesto periodo w potrebbe accen‐
dersi.
Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione di gonfiaggio dei pneuma‐
tici è bassa. Controllare la pressione
dei pneumatici.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensori di
pressione altrimenti la pressione degli
pneumatici non verrà visualizzata e
w lampeggerà per diversi secondi, re‐
stando poi fissa insieme alla visualiz‐ zazione di un corrispondente mes‐
saggio nel Driver Information Centre.
Una ruota di scorta o un ruotino di
scorta non sono dotati di sensori della
pressione. Il sistema di monitoraggio
pressione pneumatici non funziona
per queste ruote. Per le altre tre ruote
il sistema resta operativo.La Spia w e il corrispondente mes‐
saggio appaiono ad ogni ciclo di ac‐
censione fino a quando gli pneumatici vengano gonfiati alla pressione cor‐
retta.
Driver Information Centre 3 90.
Messaggi del veicolo 3 91.
Foratura Una foratura o un pneumatico molto
sgonfio sono indicate dall'illumina‐
zione della spia w insieme a F 3 86
e ad un corrispondente messaggio
nel Driver Information Centre.
Pressione degli pneumatici 3 189, kit
di riparazione degli pneumatici
3 163, ruota di scorta 3 167, cambio
ruote 3 165.
Sensibilità alla temperatura
La pressione di un pneumatico di‐
pende dalla temperatura del pneuma‐ tico stesso. Durante la guida la tem‐
peratura e la pressione dei pneuma‐
tici aumenta.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Center indica la pressione effettivadei pneumatici. Pertanto è importante controllare la pressione dei pneuma‐
tici quando i pneumatici sono freddi.
Funzione di riprogrammazione
Dopo aver cambiato le ruote, il si‐
stema deve ricalcolare.
Con il veicolo fermo, selezionare il
menù della pressione degli pneuma‐
tici nel Driver Information Centre pre‐ mendo il tasto sull'estremità della leva
del tergicristalli. Premere e tenere
premuto per circa 3 secondi per ini‐
zializzare il ricalcolo. Nel Driver Infor‐
mation Center appare un messaggio
corrispondente.
Page 163 of 199
Cura del veicolo161
Diversi minuti di guida potrebbero es‐sere necessari per completare il pro‐
cesso di riprogrammazione.
Se durante il processo di riapprendi‐
mento si verificano dei problemi, un
messaggio viene visualizzato nel
Driver Information Centre.
Driver Information Centre 3 90.
Messaggi del veicolo 3 91.
Informazioni generali
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.
Kit di riparazione dei pneumatici
3 163.
Impianti radio esterni ad elevata po‐
tenza possono compromettere il fun‐
zionamento del sistema di monitorag‐ gio della pressione dei pneumatici.Ogni volta che gli pneumatici ven‐
gono sostituiti il sistema di monitorag‐ gio della pressione degli stessi deve
essere smontato e sottoposto a ma‐
nutenzione da un'officina.
Profondità del battistrada Controllare con regolarità la profon‐
dità del battistrada.
Per motivi di sicurezza i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm (4 mm per i pneumatici invernali).
Per ragioni di sicurezza si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non vari più di 2 mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm ) è osservabile quando il bat‐
tistrada è usurato fino a uno degli in‐
dicatori di usura del battistrada (TWI). La loro posizione è indicata da con‐
trassegni sul fianco del pneumatico.
Se l'usura è maggiore sui pneumatici
anteriori rispetto a quelli posteriori,
scambiare le ruote anteriori con
quelle posteriori. Assicurarsi che tutte le ruote abbiano lo stesso senso di
rotazione come prima dello scambio.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di so‐
stituire i pneumatici ogni 6 anni.
Page 164 of 199
162Cura del veicoloCambio di misura dei
pneumatici e dei cerchi Se si utilizzano pneumatici di misuradiversa rispetto a quelli montati di fab‐
brica, può essere necessario ripro‐
grammare il tachimetro, la pressione
nominale dei pneumatici ed apportare altre modifiche al veicolo.
Dopo aver montato pneumatici di mi‐
sura diversa, far sostituire l'etichetta
con la pressione dei pneumatici.9 Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e in‐
validare l'omologazione del vei‐
colo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti re‐
lativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa Ma‐
dre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti
incidenti.
Catene da neve
Le catene da neve sono consentite
soltanto sulle ruote anteriori.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
15 mm (inclusa la chiusura della ca‐
tena).
Per pneumatici con dimensioni di
215/65 R16, rivolgersi ad un'officina.9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
I copricerchi potrebbero interferire
con le catene. In questi casi, smon‐
tare i copricerchi.
Con le catene montate, viaggiare a
una velocità massima di 50 km/h e
solo per brevi tratti se le strade sono
sgombre da neve, in quanto queste si usurano velocemente su fondi duri e
potrebbero spezzarsi all'improvviso.
Page 165 of 199
Cura del veicolo163Kit di riparazione dei
pneumatici Danni di lieve entità al battistrada o ai
fianchi possono essere riparati con il
kit di riparazione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di misura supe‐
riore a 4 mm o vicini al bordo del
fianco del pneumatico non sono ripa‐
rabili con il kit di riparazione dei pneu‐
matici.9 Avvertenza
Non superare la velocità di
80 km/h.
Non utilizzare per un periodo pro‐
lungato.
Sterzo e guidabilità potrebbero ri‐
sentirne.
In caso di pneumatico a terra:
Azionare il freno di stazionamento ed
innestare la prima o la retromarcia.
Il kit di riparazione degli pneumatici si trova sotto il sedile del conducente.
Attrezzi per il veicolo 3 156.
1. Rimuovere il compressore e il fla‐
cone di sigillante dalla scatola del kit di riparazione pneumatici.
2. Rimuovere il cavo di collega‐ mento elettrico e il flessibile del‐
l'aria dai vani portaoggetti nel lato
inferiore del compressore.
3. Avvitare il flessibile dell'aria al connettore del flacone di sigil‐
lante.
4. Inserire la bombola del sigillante nella sede nel compressore.
Sistemare il compressore vicino
alla ruota in modo tale che la bom‐
bola di sigillante sia in verticale.
5. Svitare il tappo coprivalvola dal pneumatico difettoso.
6. Avvitare il flessibile del sigillante sulla valvola del pneumatico.
7. L'interruttore sul compressore deve essere posizionato su O.
8. Collegare il cavo di collegamento elettrico alla presa elettrica o alla
presa dell'accendisigari.
Per evitare di scaricare la batteria
del veicolo si consiglia di lasciare
il motore in funzione.
Page 166 of 199
164Cura del veicolo
9. Premere l'interruttore del com‐pressore su I. Il pneumatico viene
riempito di sigillante.
10. Il manometro del compressore in‐
dica brevemente fino a 6 bar
( 600 kPa /87 psi). Poi la pressione
inizia a scendere.
11. Tutto il sigillante viene pompato nel pneumatico. Poi il pneumatico
viene gonfiato.12. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro 15 minuti. Pressione
dei pneumatici 3 189. Quando si
è raggiunta la pressione corretta,
spegnere il compressore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro 15 minuti, rimuovere il kit di
riparazione dei pneumatici. Spo‐
stare il veicolo facendo compiere
un giro al pneumatico (circa
2 metri). Ricollegare il kit di ripa‐
razione dei pneumatici e conti‐
nuare la procedura di gonfiaggio
per 15 minuti. Se ancora non si
riesce a raggiungere la pressione
prescritta, significa che il danno al
pneumatico è eccessivo per con‐
sentire la riparazione in questo
modo. Rivolgersi ad un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
accanto all'indicatore della pres‐
sione.
Non far funzionare il compressore per più di 15 minuti.
13. Distaccare il kit di riparazione dei pneumatici.
14. Pulire l'eventuale sigillante in ec‐ cesso con un panno.
15. Staccare l'etichetta indicante la massima velocità consentita dal
kit di riparazione dei pneumatici
ed applicarla all'interno del campo visivo del conducente.
16. Conservare il flacone di sigillante nel sacchetto di plastica. Riporre
il kit di riparazione pneumatici e
conservare sotto il sedile del con‐ ducente.
Page 167 of 199
Cura del veicolo165
17. Mettersi immediatamente in mar‐cia, in modo da distribuire unifor‐
memente il sigillante nel pneuma‐
tico. Dopo aver percorso circa
10 km, non oltre 10 minuti di viag‐
gio), fermarsi e controllare la pres‐ sione dei pneumatici con il com‐
pressore. Avvitare il flessibile del‐ l'aria del compressore diretta‐
mente sulla valvola del pneuma‐
tici quando si effettua questa ope‐
razione.
18. Se la pressione è superiore a 2,2 bar (220 kPa /31 psi), regolarla
al valore corretto. Ripetere la pro‐ cedura finché non si verifica più
alcuna perdita di pressione.
Se la pressione è scesa al di sotto
di 2,2 bar (220 kPa/31 psi), il vei‐
colo non deve essere usato. Ri‐
volgersi ad un'officina.
19. Staccare il kit di riparazione pneu‐
matici, riporre nella scatola e con‐
servare sotto il sedile del condu‐
cente.9 Avvertenza
Controllare che ci sia spazio suffi‐
ciente sopra e dietro (almeno
2,15 m / 7 piedi) durante l'apertura del portellone. In caso di inge‐
stione, rivolgersi immediatamente
a un medico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda, spe‐
gnere il compressore per almeno
30 minuti.
Fare attenzione alle informazioni
sulla data di conservazione e alla
data di scadenza riportate sulla
bombola di sigillante. Dopo questa
data, la capacità sigillante non è ga‐ rantita.
Sostituire il flacone di sigillante
usato. Smaltire la bombola di sigil‐
lante come previsto dalle norme ap‐
plicabili.
Sostituzione delle ruote Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici 3 163.
Eseguire la seguente procedura, at‐
tenendosi a quanto indicato.
■ Parcheggiare il veicolo su una su‐ perficie piana, solida e non scivo‐
losa. Orientare le ruote anteriori di‐ ritte in avanti.
■ Azionare il freno di stazionamento ed innestare la prima o la retromar‐cia.
■ Estrarre la ruota di scorta 3 167.
■ Non sostituire mai più di una ruota per volta.
Page 168 of 199
166Cura del veicolo
■ Utilizzare il martinetto solo per so‐stituire le ruote in caso di foratura,
non per sostituire i pneumatici in‐
vernali o estivi.
■ Se il terreno sul quale il veicolo è parcheggiato è morbido, inserire un
pannello rigido (spessore max. 1 cm pollici) sotto il martinetto.
■ Estrarre dal veicolo gli oggetti pe‐ santi prima di sollevarlo con il cric.
■ Quando la vettura è sollevata dal martinetto, non lasciarvi all'interno
persone o animali.
■ Non infilarsi mai sotto un veicolo sollevato da un martinetto.
■ Non avviare il motore quando il vei‐
colo è sollevato da un martinetto.
1. Smontare il copricerchi (con il gancio in dotazione). Attrezzi per
il veicolo 3 156.
2. Allentare tutti i bulloni ruota di
mezzo giro con l'apposita chiave.
Accertarsi che la chiave sia posi‐
zionata saldamente. Per allentare i bulloni ruotare la chiave in senso antiorario. Capovolgere la chiave
se necessario.3. Posizionare la chiave di guida della piastra di sollevamento del
martinetto sotto il foro di solleva‐
mento più vicino alla ruota da so‐ stituire.
Controllare che il martinetto sia in
posizione corretta. La base del
martinetto deve poggiare sul ter‐
reno direttamente sotto il foro di
sollevamento in modo che non
scivoli.
4. Montare la chiave sul martinetto e
sollevare il veicolo ruotando la
chiave fino a sollevare la ruota da terra.
Page 169 of 199
Cura del veicolo167
5. Svitare completamente i bulloniruota, in senso antiorario, e pulire
con un panno.
Riporre i bulloni ruota in modo che le filettature non si sporchino.
6. Sostituire la ruota. Ruota di scorta
3 167.
7. Avvitare i bulloni della ruota. 8. Abbassare la vettura e rimuovere il martinetto.
9. Serrare ogni bullone ruota in se‐ quenza incrociata utilizzando la
relativa chiave. Accertarsi che la chiave sia posizionata salda‐
mente. Per serrare i bulloni ruo‐
tare la chiave in senso orario. Ca‐
povolgere la chiave se necessa‐
rio.
La coppia di serraggio è di
160 Nm.
10. Sostituire il copricerchi assicuran‐
dosi che il foro della valvola sia al‐
lineato con la valvola del pneuma‐ tico prima del montaggio.11. Riporre la ruota sostituita 3 167 e
gli attrezzi per il veicolo 3 156.
12. Eseguire l'equilibratura della nuova ruota montata.
Controllare la pressione degli
pneumatici del pneumatico mon‐
tato 3 189.
Controllare la coppia del bullone
ruota.
Far sostituire o riparare quanto prima
il pneumatico difettoso.
Ruota di scorta
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici 3 163.
Se si monta una ruota di scorta, di‐
versa dalle altre ruote, questa ruota è classificabile come ruotino di scorta e
si applicano i limiti di velocità corri‐
spondenti anche se nessuna eti‐
chetta li indica. Rivolgersi a un'offi‐
cina per controllare il limite di velocità
applicabile.Attenzione
L'uso di una ruota di scorta più pic‐ cola delle altre ruote o in combi‐nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
Per accedere alla ruota di scorta di un veicolo a pieno carico e con un pneu‐ matico a terra è necessario sollevare
il veicolo con il martinetto.
Sostituzione della ruota 3 165.
Page 170 of 199

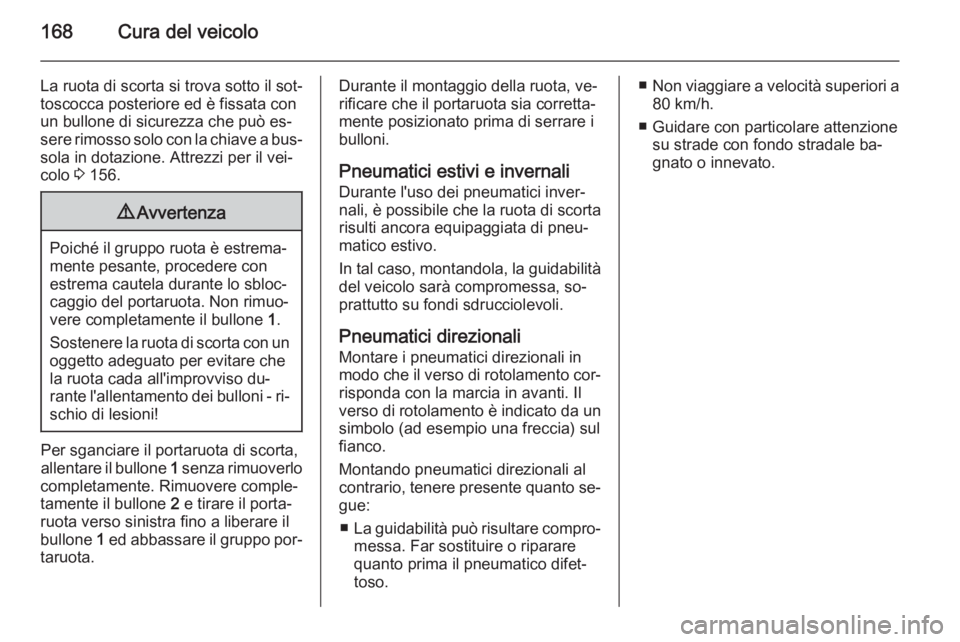

168Cura del veicolo
La ruota di scorta si trova sotto il sot‐
toscocca posteriore ed è fissata con
un bullone di sicurezza che può es‐
sere rimosso solo con la chiave a bus‐ sola in dotazione. Attrezzi per il vei‐
colo 3 156.9 Avvertenza
Poiché il gruppo ruota è estrema‐
mente pesante, procedere con
estrema cautela durante lo sbloc‐
caggio del portaruota. Non rimuo‐
vere completamente il bullone 1.
Sostenere la ruota di scorta con un oggetto adeguato per evitare che
la ruota cada all'improvviso du‐
rante l'allentamento dei bulloni - ri‐
schio di lesioni!
Per sganciare il portaruota di scorta, allentare il bullone 1 senza rimuoverlo
completamente. Rimuovere comple‐
tamente il bullone 2 e tirare il porta‐
ruota verso sinistra fino a liberare il
bullone 1 ed abbassare il gruppo por‐
taruota.
Durante il montaggio della ruota, ve‐
rificare che il portaruota sia corretta‐
mente posizionato prima di serrare i
bulloni.
Pneumatici estivi e invernali Durante l'uso dei pneumatici inver‐
nali, è possibile che la ruota di scorta
risulti ancora equipaggiata di pneu‐
matico estivo.
In tal caso, montandola, la guidabilità
del veicolo sarà compromessa, so‐
prattutto su fondi sdrucciolevoli.
Pneumatici direzionali
Montare i pneumatici direzionali in modo che il verso di rotolamento cor‐ risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Montando pneumatici direzionali al
contrario, tenere presente quanto se‐ gue:
■ La guidabilità può risultare compro‐
messa. Far sostituire o riparare
quanto prima il pneumatico difet‐
toso.■ Non viaggiare a velocità superiori a
80 km/h.
■ Guidare con particolare attenzione su strade con fondo stradale ba‐
gnato o innevato.
