OPEL VIVARO B 2014.5 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2014.5, Model line: VIVARO B, Model: OPEL VIVARO B 2014.5Pages: 199, PDF Dimensioni: 4.26 MB
Page 151 of 199
Cura del veicolo149

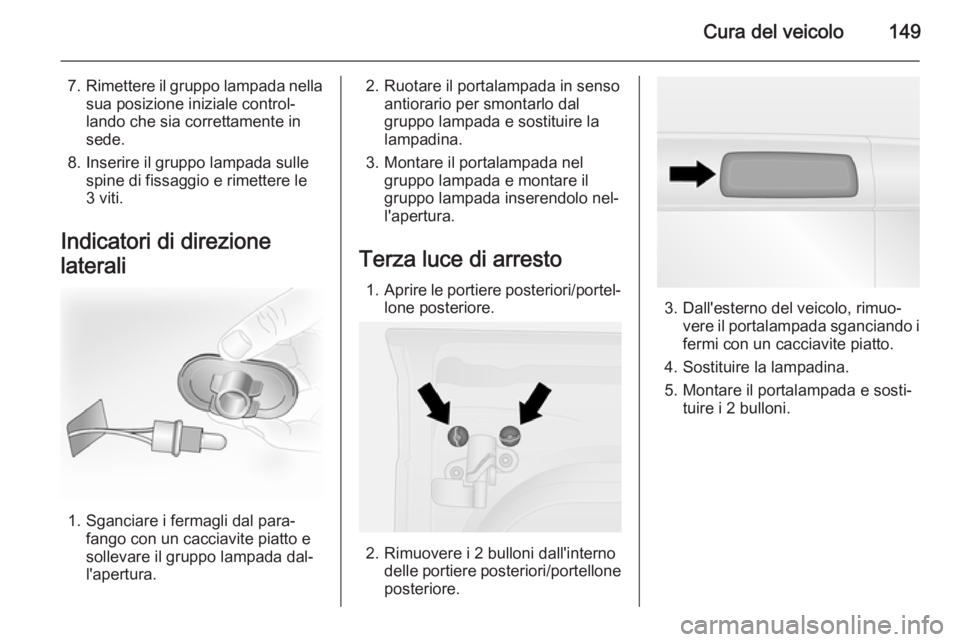

7.Rimettere il gruppo lampada nella
sua posizione iniziale control‐
lando che sia correttamente in
sede.
8. Inserire il gruppo lampada sulle spine di fissaggio e rimettere le
3 viti.
Indicatori di direzione
laterali
1. Sganciare i fermagli dal para‐ fango con un cacciavite piatto e
sollevare il gruppo lampada dal‐
l'apertura.
2. Ruotare il portalampada in senso antiorario per smontarlo dal
gruppo lampada e sostituire la
lampadina.
3. Montare il portalampada nel gruppo lampada e montare il
gruppo lampada inserendolo nel‐
l'apertura.
Terza luce di arresto 1. Aprire le portiere posteriori/portel‐
lone posteriore.
2. Rimuovere i 2 bulloni dall'interno
delle portiere posteriori/portellone
posteriore.
3. Dall'esterno del veicolo, rimuo‐ vere il portalampada sganciando ifermi con un cacciavite piatto.
4. Sostituire la lampadina.
5. Montare il portalampada e sosti‐ tuire i 2 bulloni.
Page 152 of 199

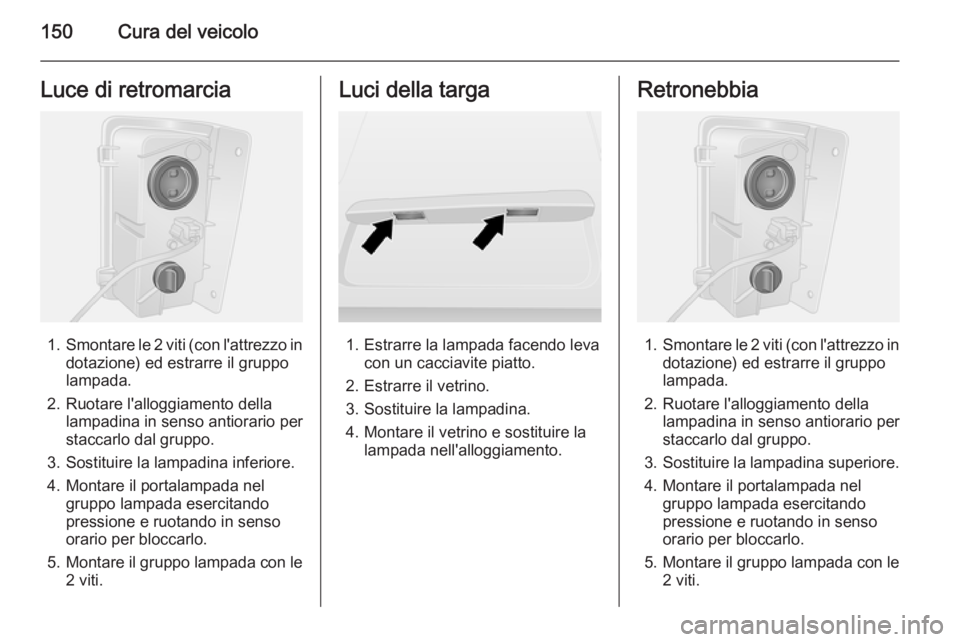

150Cura del veicoloLuce di retromarcia
1.Smontare le 2 viti (con l'attrezzo in
dotazione) ed estrarre il gruppo
lampada.
2. Ruotare l'alloggiamento della lampadina in senso antiorario per
staccarlo dal gruppo.
3. Sostituire la lampadina inferiore.
4. Montare il portalampada nel gruppo lampada esercitando
pressione e ruotando in senso
orario per bloccarlo.
5. Montare il gruppo lampada con le
2 viti.
Luci della targa
1. Estrarre la lampada facendo leva con un cacciavite piatto.
2. Estrarre il vetrino.
3. Sostituire la lampadina.
4. Montare il vetrino e sostituire la lampada nell'alloggiamento.
Retronebbia
1. Smontare le 2 viti (con l'attrezzo in
dotazione) ed estrarre il gruppo
lampada.
2. Ruotare l'alloggiamento della lampadina in senso antiorario per
staccarlo dal gruppo.
3. Sostituire la lampadina superiore.
4. Montare il portalampada nel gruppo lampada esercitando
pressione e ruotando in senso
orario per bloccarlo.
5. Montare il gruppo lampada con le
2 viti.
Page 153 of 199

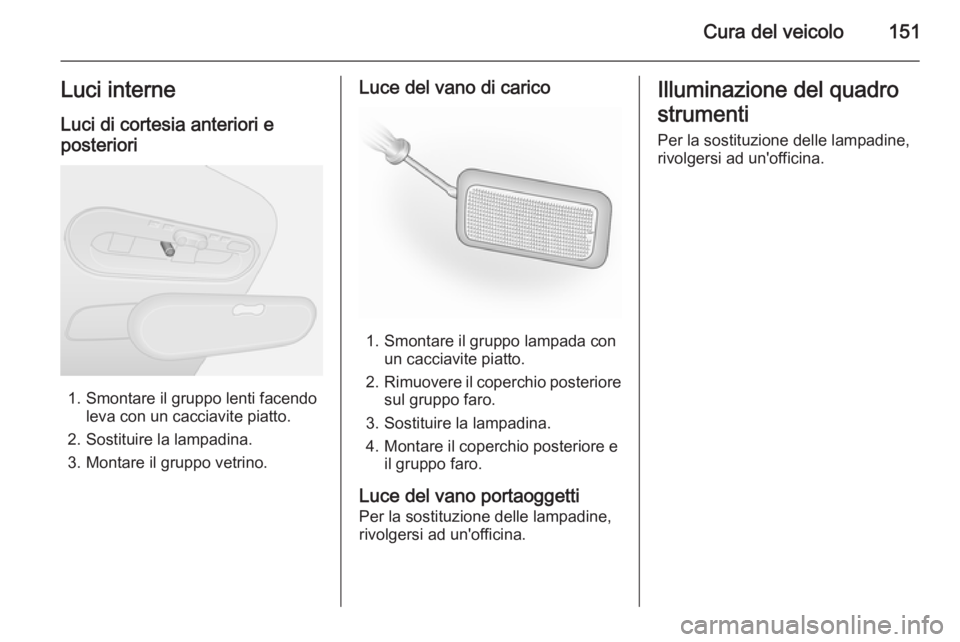

Cura del veicolo151Luci interne
Luci di cortesia anteriori e
posteriori
1. Smontare il gruppo lenti facendo leva con un cacciavite piatto.
2. Sostituire la lampadina.
3. Montare il gruppo vetrino.
Luce del vano di carico
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Rimuovere il coperchio posteriore
sul gruppo faro.
3. Sostituire la lampadina.
4. Montare il coperchio posteriore e il gruppo faro.
Luce del vano portaoggetti Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Page 154 of 199

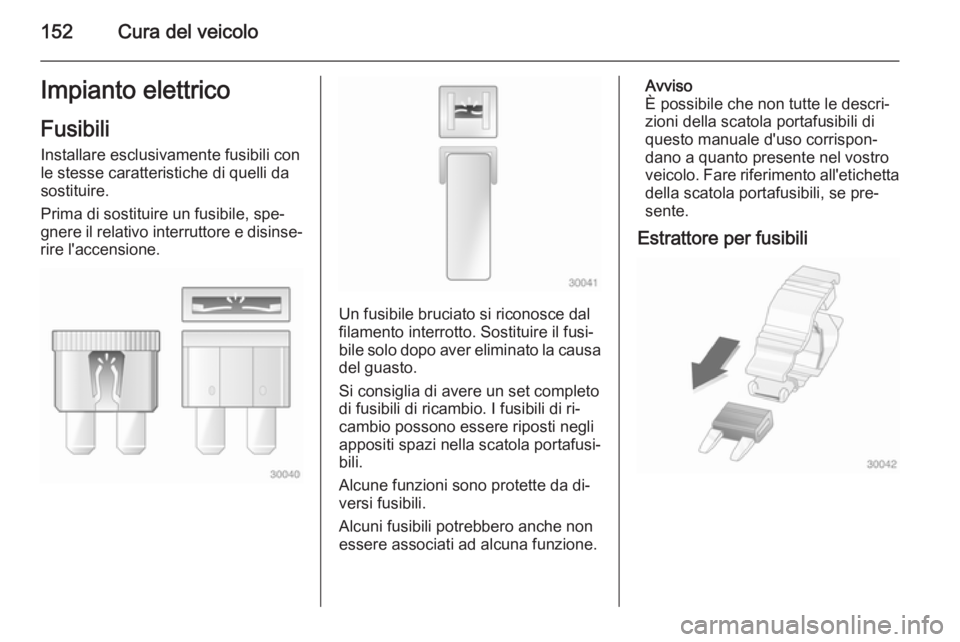

152Cura del veicoloImpianto elettricoFusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa del guasto.
Si consiglia di avere un set completo di fusibili di ricambio. I fusibili di ri‐
cambio possono essere riposti negli
appositi spazi nella scatola portafusi‐
bili.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale d'uso corrispon‐
dano a quanto presente nel vostro
veicolo. Fare riferimento all'etichetta della scatola portafusibili, se pre‐
sente.
Estrattore per fusibili
Page 155 of 199
Cura del veicolo153

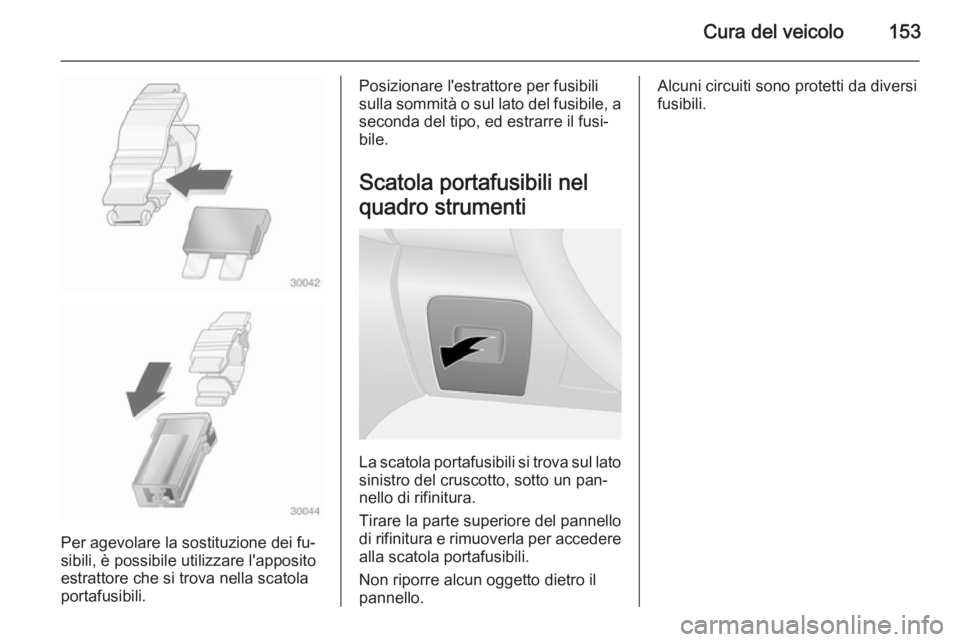

Per agevolare la sostituzione dei fu‐
sibili, è possibile utilizzare l'apposito
estrattore che si trova nella scatola
portafusibili.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
quadro strumenti
La scatola portafusibili si trova sul lato sinistro del cruscotto, sotto un pan‐
nello di rifinitura.
Tirare la parte superiore del pannello
di rifinitura e rimuoverla per accedere
alla scatola portafusibili.
Non riporre alcun oggetto dietro il
pannello.
Alcuni circuiti sono protetti da diversi
fusibili.
Page 156 of 199

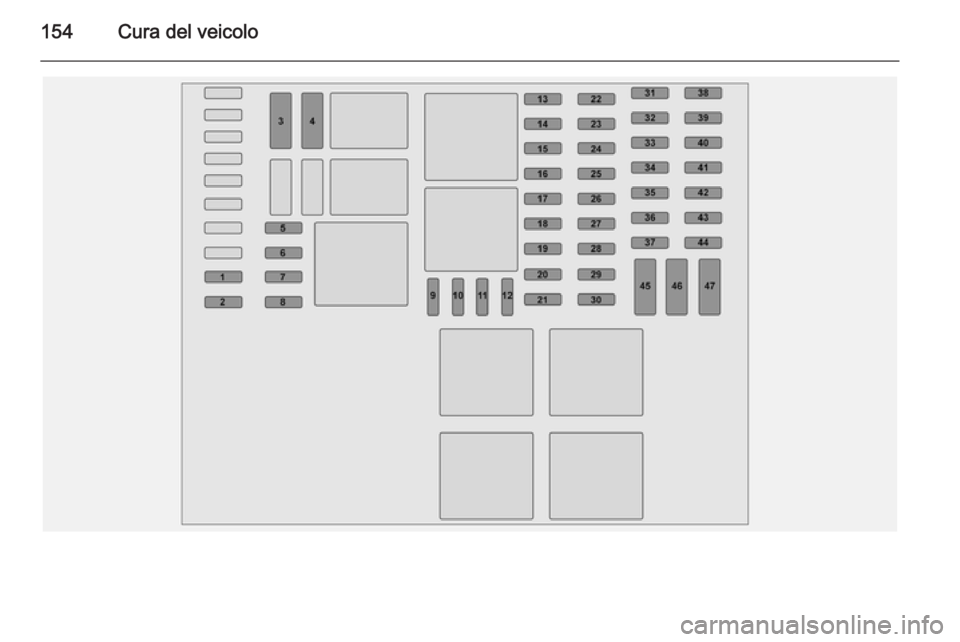

154Cura del veicolo
Page 157 of 199

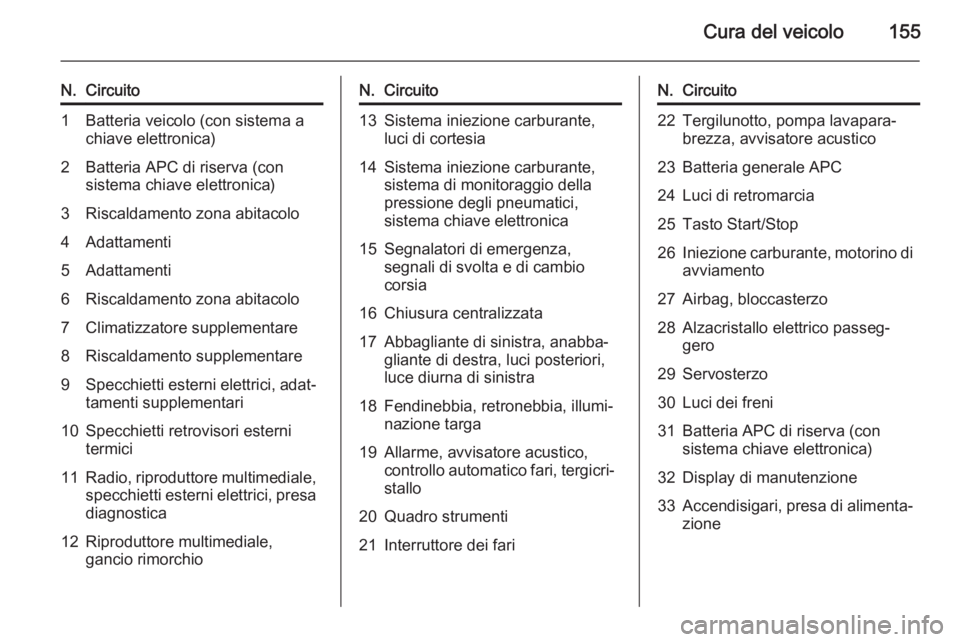

Cura del veicolo155
N.Circuito1Batteria veicolo (con sistema a
chiave elettronica)2Batteria APC di riserva (con
sistema chiave elettronica)3Riscaldamento zona abitacolo4Adattamenti5Adattamenti6Riscaldamento zona abitacolo7Climatizzatore supplementare8Riscaldamento supplementare9Specchietti esterni elettrici, adat‐
tamenti supplementari10Specchietti retrovisori esterni
termici11Radio, riproduttore multimediale, specchietti esterni elettrici, presa
diagnostica12Riproduttore multimediale,
gancio rimorchioN.Circuito13Sistema iniezione carburante,
luci di cortesia14Sistema iniezione carburante,
sistema di monitoraggio della
pressione degli pneumatici,
sistema chiave elettronica15Segnalatori di emergenza,
segnali di svolta e di cambio
corsia16Chiusura centralizzata17Abbagliante di sinistra, anabba‐
gliante di destra, luci posteriori,
luce diurna di sinistra18Fendinebbia, retronebbia, illumi‐
nazione targa19Allarme, avvisatore acustico,
controllo automatico fari, tergicri‐ stallo20Quadro strumenti21Interruttore dei fariN.Circuito22Tergilunotto, pompa lavapara‐
brezza, avvisatore acustico23Batteria generale APC24Luci di retromarcia25Tasto Start/Stop26Iniezione carburante, motorino di
avviamento27Airbag, bloccasterzo28Alzacristallo elettrico passeg‐
gero29Servosterzo30Luci dei freni31Batteria APC di riserva (con
sistema chiave elettronica)32Display di manutenzione33Accendisigari, presa di alimenta‐ zione
Page 158 of 199
156Cura del veicolo

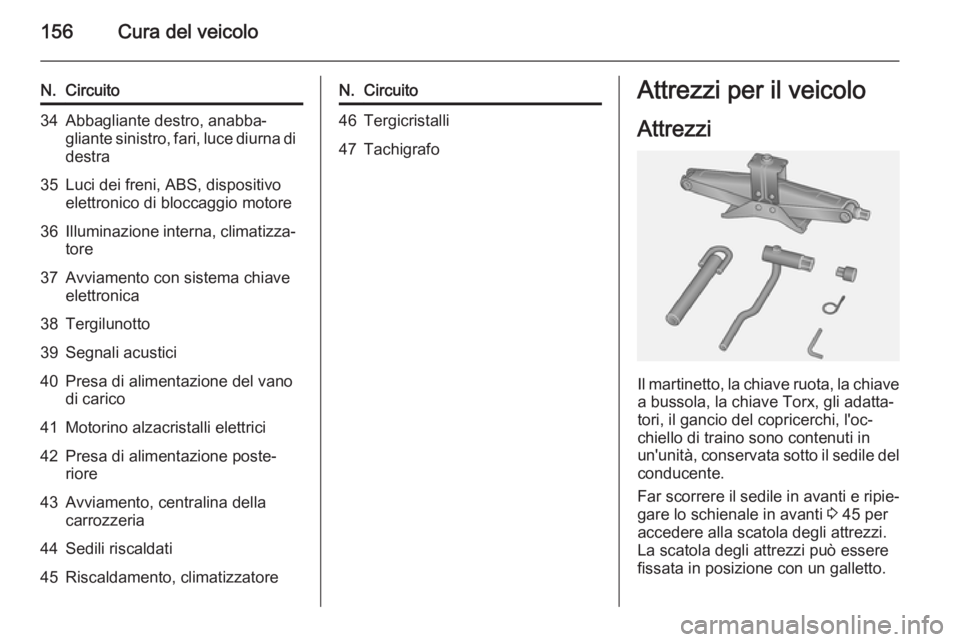

N.Circuito34Abbagliante destro, anabba‐
gliante sinistro, fari, luce diurna di
destra35Luci dei freni, ABS, dispositivo
elettronico di bloccaggio motore36Illuminazione interna, climatizza‐
tore37Avviamento con sistema chiave
elettronica38Tergilunotto39Segnali acustici40Presa di alimentazione del vano
di carico41Motorino alzacristalli elettrici42Presa di alimentazione poste‐
riore43Avviamento, centralina della
carrozzeria44Sedili riscaldati45Riscaldamento, climatizzatoreN.Circuito46Tergicristalli47TachigrafoAttrezzi per il veicolo
Attrezzi
Il martinetto, la chiave ruota, la chiave
a bussola, la chiave Torx, gli adatta‐
tori, il gancio del copricerchi, l'oc‐
chiello di traino sono contenuti in
un'unità, conservata sotto il sedile del conducente.
Far scorrere il sedile in avanti e ripie‐
gare lo schienale in avanti 3 45 per
accedere alla scatola degli attrezzi. La scatola degli attrezzi può essere
fissata in posizione con un galletto.
Page 159 of 199
Cura del veicolo157

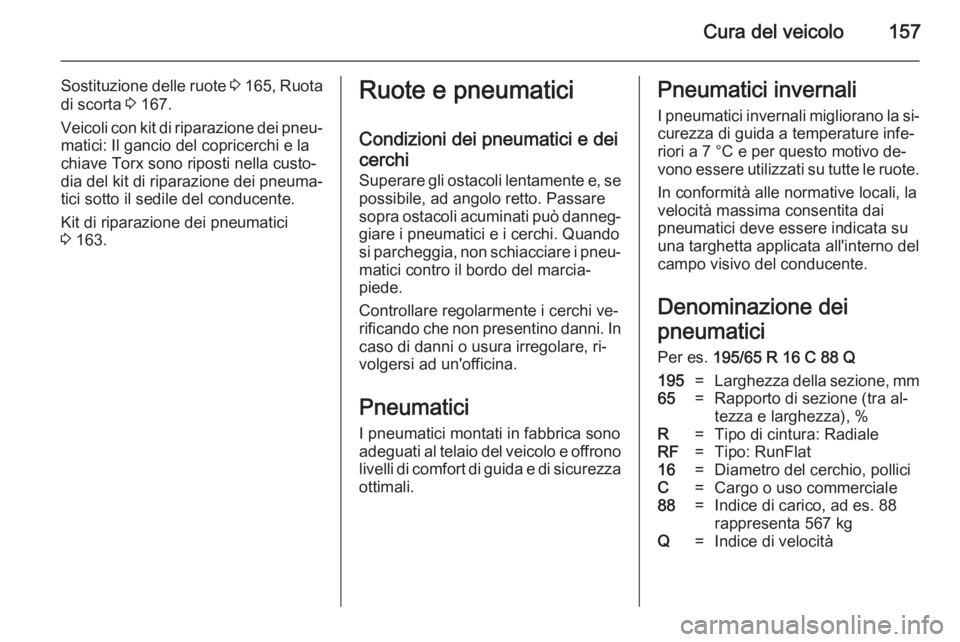

Sostituzione delle ruote 3 165 , Ruota
di scorta 3 167.
Veicoli con kit di riparazione dei pneu‐ matici: Il gancio del copricerchi e la
chiave Torx sono riposti nella custo‐
dia del kit di riparazione dei pneuma‐
tici sotto il sedile del conducente.
Kit di riparazione dei pneumatici
3 163.Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Pneumatici I pneumatici montati in fabbrica sonoadeguati al telaio del veicolo e offrono
livelli di comfort di guida e di sicurezza ottimali.Pneumatici invernali
I pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐
riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
In conformità alle normative locali, la
velocità massima consentita dai
pneumatici deve essere indicata su
una targhetta applicata all'interno del
campo visivo del conducente.
Denominazione dei
pneumatici
Per es. 195/65 R 16 C 88 Q195=Larghezza della sezione, mm65=Rapporto di sezione (tra al‐
tezza e larghezza), %R=Tipo di cintura: RadialeRF=Tipo: RunFlat16=Diametro del cerchio, polliciC=Cargo o uso commerciale88=Indice di carico, ad es. 88
rappresenta 567 kgQ=Indice di velocità
Page 160 of 199
158Cura del veicolo

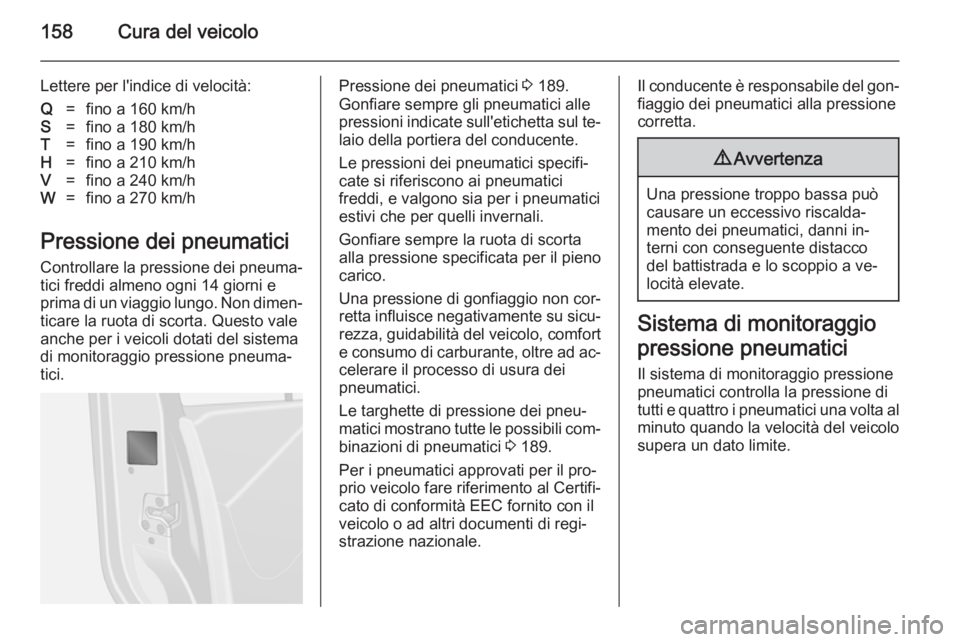

Lettere per l'indice di velocità:Q=fino a 160 km/hS=fino a 180 km/hT=fino a 190 km/hH=fino a 210 km/hV=fino a 240 km/hW=fino a 270 km/h
Pressione dei pneumaticiControllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo valeanche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Pressione dei pneumatici 3 189.
Gonfiare sempre gli pneumatici alle
pressioni indicate sull'etichetta sul te‐
laio della portiera del conducente.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐ rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐
celerare il processo di usura dei
pneumatici.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐ binazioni di pneumatici 3 189.
Per i pneumatici approvati per il pro‐ prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.Il conducente è responsabile del gon‐ fiaggio dei pneumatici alla pressione
corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
Sistema di monitoraggio
pressione pneumatici Il sistema di monitoraggio pressionepneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al
minuto quando la velocità del veicolo
supera un dato limite.
