Auton hoito139Pyyhkimen sulan vaihto
Tuulilasinpyyhkimien sulkien
vaihto
Nosta pyyhkimen vartta, paina paini‐
ketta sulan irrottamiseksi ja irrota sulka.
Kiinnitä uusi pyyhkimen sulka hieman vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Takalasinpyyhkimen sulka
Nosta pyyhinvartta, kierrä sulkaa ja ir‐ rota se.
Polttimon vaihto
Katkaise sytytysvirta ja kytke vas‐
taava kytkin pois päältä tai sulje ovet.
Tartu uuteen lamppuun vain kan‐
nasta. Älä koske lampun lasiin paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.Ajovalot
Lähi- ja kaukovalot
1. Irrota suojus kiertämällä sitä vas‐ tapäivään.
2. Irrota johtosarjaliitin.
3. Vapauta pidike ja irrota lamppu.
4. Vaihda lamppu ja asenna pidike varmistaen, että lamppu on suun‐
nattu oikein.
5. Asenna johdinsarjaliitin ja suojus.

140Auton hoito

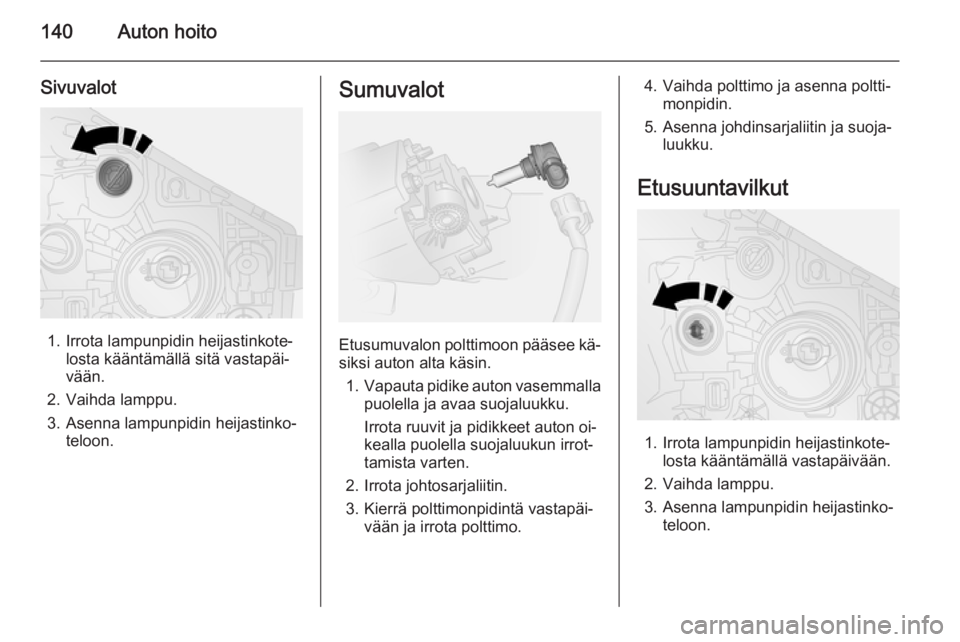

Sivuvalot
1. Irrota lampunpidin heijastinkote‐losta kääntämällä sitä vastapäi‐
vään.
2. Vaihda lamppu.
3. Asenna lampunpidin heijastinko‐ teloon.
Sumuvalot
Etusumuvalon polttimoon pääsee kä‐
siksi auton alta käsin.
1. Vapauta pidike auton vasemmalla
puolella ja avaa suojaluukku.
Irrota ruuvit ja pidikkeet auton oi‐
kealla puolella suojaluukun irrot‐
tamista varten.
2. Irrota johtosarjaliitin.
3. Kierrä polttimonpidintä vastapäi‐ vään ja irrota polttimo.
4. Vaihda polttimo ja asenna poltti‐ monpidin.
5. Asenna johdinsarjaliitin ja suoja‐ luukku.
Etusuuntavilkut
1. Irrota lampunpidin heijastinkote‐ losta kääntämällä vastapäivään.
2. Vaihda lamppu.
3. Asenna lampunpidin heijastinko‐ teloon.

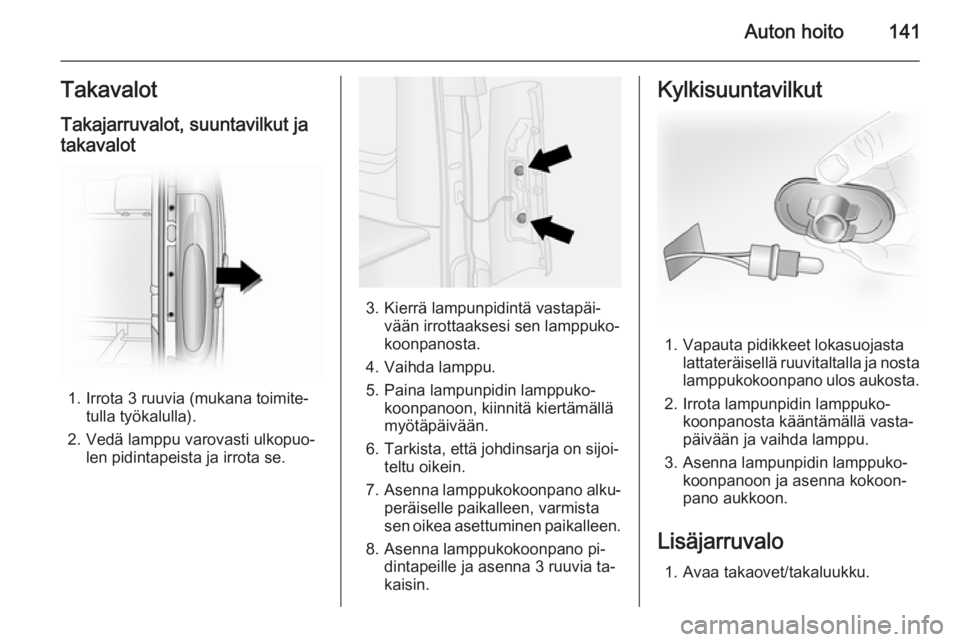

Auton hoito141Takavalot
Takajarruvalot, suuntavilkut ja
takavalot
1. Irrota 3 ruuvia (mukana toimite‐ tulla työkalulla).
2. Vedä lamppu varovasti ulkopuo‐ len pidintapeista ja irrota se.
3. Kierrä lampunpidintä vastapäi‐vään irrottaaksesi sen lamppuko‐
koonpanosta.
4. Vaihda lamppu.
5. Paina lampunpidin lamppuko‐ koonpanoon, kiinnitä kiertämällä
myötäpäivään.
6. Tarkista, että johdinsarja on sijoi‐ teltu oikein.
7. Asenna lamppukokoonpano alku‐
peräiselle paikalleen, varmista
sen oikea asettuminen paikalleen.
8. Asenna lamppukokoonpano pi‐ dintapeille ja asenna 3 ruuvia ta‐
kaisin.
Kylkisuuntavilkut
1. Vapauta pidikkeet lokasuojasta lattateräisellä ruuvitaltalla ja nosta
lamppukokoonpano ulos aukosta.
2. Irrota lampunpidin lamppuko‐ koonpanosta kääntämällä vasta‐
päivään ja vaihda lamppu.
3. Asenna lampunpidin lamppuko‐ koonpanoon ja asenna kokoon‐
pano aukkoon.
Lisäjarruvalo 1. Avaa takaovet/takaluukku.

142Auton hoito

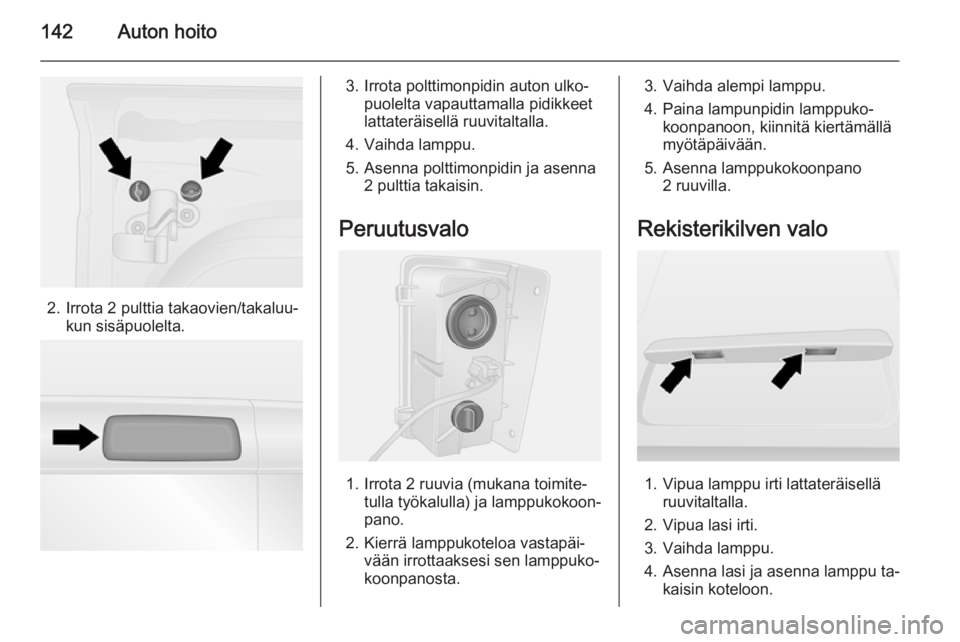

2. Irrota 2 pulttia takaovien/takaluu‐kun sisäpuolelta.
3. Irrota polttimonpidin auton ulko‐puolelta vapauttamalla pidikkeet
lattateräisellä ruuvitaltalla.
4. Vaihda lamppu.
5. Asenna polttimonpidin ja asenna 2 pulttia takaisin.
Peruutusvalo
1. Irrota 2 ruuvia (mukana toimite‐ tulla työkalulla) ja lamppukokoon‐
pano.
2. Kierrä lamppukoteloa vastapäi‐ vään irrottaaksesi sen lamppuko‐
koonpanosta.
3. Vaihda alempi lamppu.
4. Paina lampunpidin lamppuko‐ koonpanoon, kiinnitä kiertämällä
myötäpäivään.
5. Asenna lamppukokoonpano 2 ruuvilla.
Rekisterikilven valo
1. Vipua lamppu irti lattateräisellä ruuvitaltalla.
2. Vipua lasi irti.
3. Vaihda lamppu.
4. Asenna lasi ja asenna lamppu ta‐ kaisin koteloon.

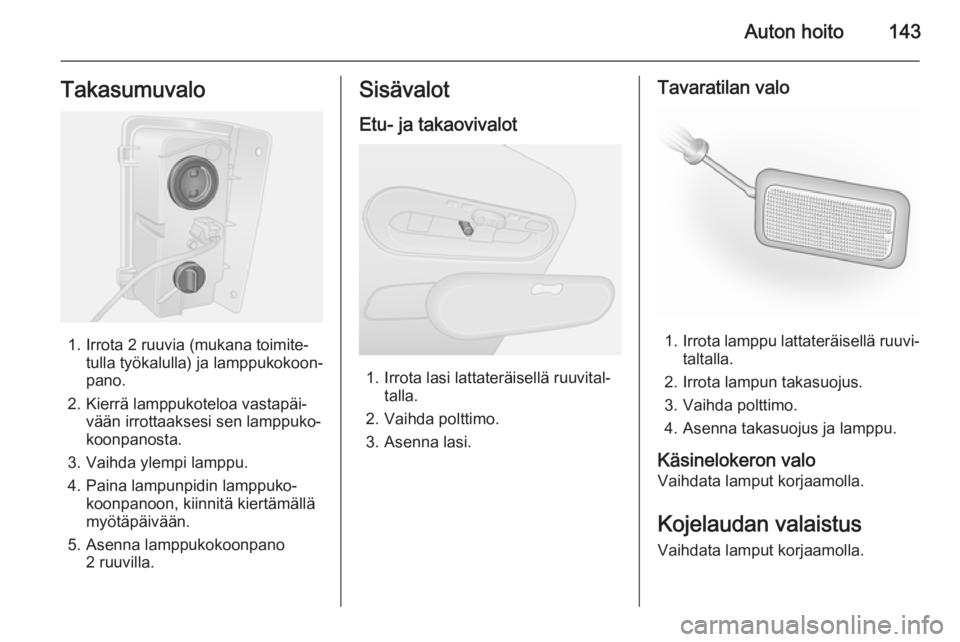

Auton hoito143Takasumuvalo
1. Irrota 2 ruuvia (mukana toimite‐tulla työkalulla) ja lamppukokoon‐
pano.
2. Kierrä lamppukoteloa vastapäi‐ vään irrottaaksesi sen lamppuko‐
koonpanosta.
3. Vaihda ylempi lamppu.
4. Paina lampunpidin lamppuko‐ koonpanoon, kiinnitä kiertämällä
myötäpäivään.
5. Asenna lamppukokoonpano 2 ruuvilla.
Sisävalot
Etu- ja takaovivalot
1. Irrota lasi lattateräisellä ruuvital‐ talla.
2. Vaihda polttimo.
3. Asenna lasi.
Tavaratilan valo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Irrota lampun takasuojus.
3. Vaihda polttimo.
4. Asenna takasuojus ja lamppu.
Käsinelokeron valo Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.

144Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Autossa on hyvä pitää mukana täy‐
dellinen sulakesarja. Sulakerasiassa
on paikka varasulakkeiden säilytystä
varten.
Jotkut toiminnot on voitu suojata useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän ohjekirjan sisältämät
sulakerasian kuvaukset eivät ehkä koske kaikkia autoja. Katso sulake‐
rasian tarraa, jos sellainen on.
Sulakkeen irrotin

Auton hoito145
Sulakkeiden vaihdon helpottamiseksi
sulakerasiassa on sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedä
sulake pois.
Kojelaudan sulakerasia
Sulakerasia sijaitsee kojelaudan va‐
semmalla puolella verhouslevyn ta‐
kana.
Vedä verhouslevyä yläosasta ja irrota
se, jotta pääset käsiksi sulakerasi‐
aan.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.

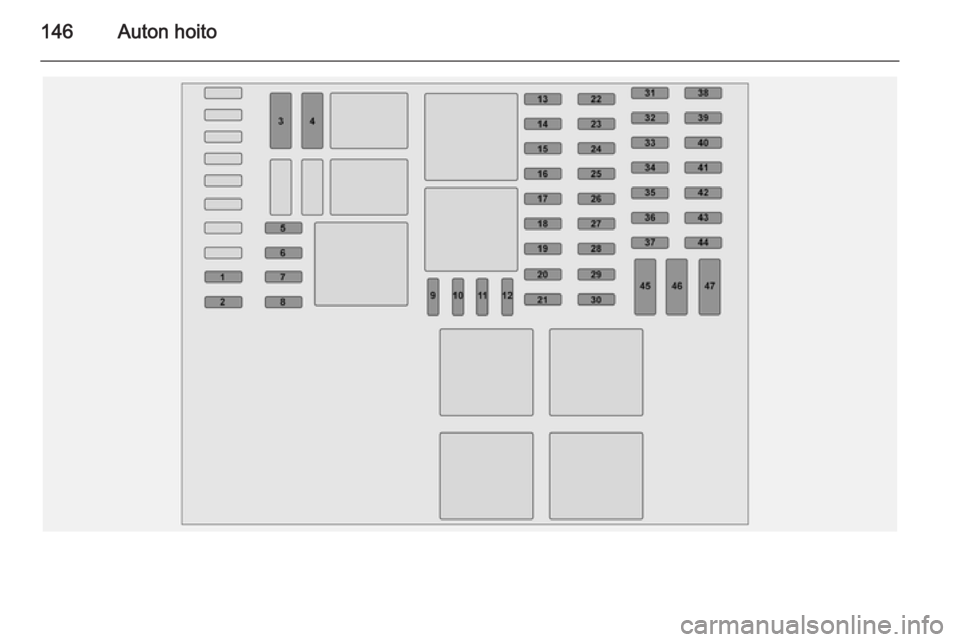

146Auton hoito

Auton hoito147

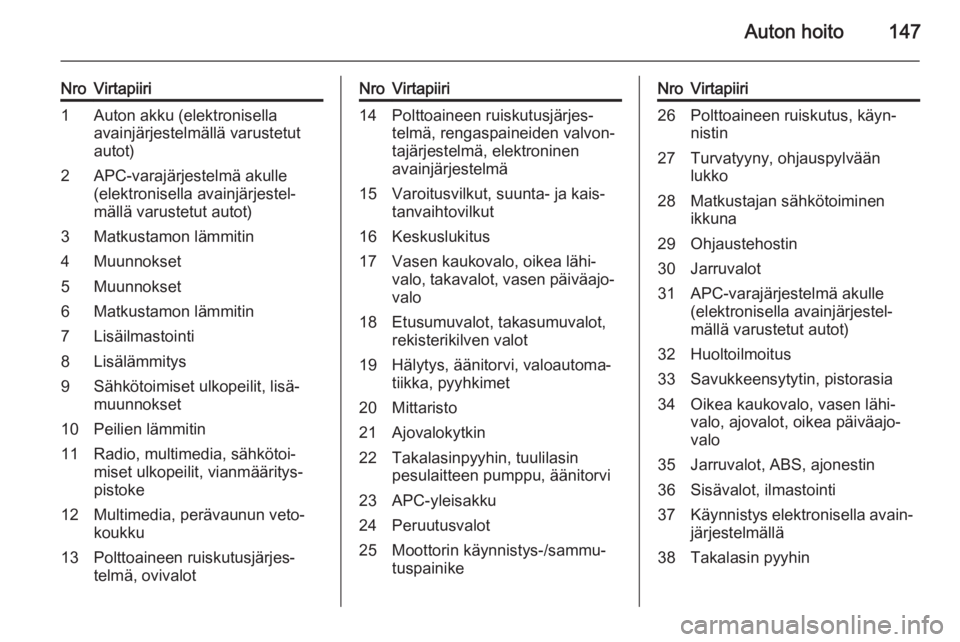

NroVirtapiiri1Auton akku (elektronisella
avainjärjestelmällä varustetut
autot)2APC-varajärjestelmä akulle
(elektronisella avainjärjestel‐
mällä varustetut autot)3Matkustamon lämmitin4Muunnokset5Muunnokset6Matkustamon lämmitin7Lisäilmastointi8Lisälämmitys9Sähkötoimiset ulkopeilit, lisä‐
muunnokset10Peilien lämmitin11Radio, multimedia, sähkötoi‐
miset ulkopeilit, vianmääritys‐
pistoke12Multimedia, perävaunun veto‐
koukku13Polttoaineen ruiskutusjärjes‐
telmä, ovivalotNroVirtapiiri14Polttoaineen ruiskutusjärjes‐
telmä, rengaspaineiden valvon‐
tajärjestelmä, elektroninen
avainjärjestelmä15Varoitusvilkut, suunta- ja kais‐
tanvaihtovilkut16Keskuslukitus17Vasen kaukovalo, oikea lähi‐
valo, takavalot, vasen päiväajo‐ valo18Etusumuvalot, takasumuvalot,
rekisterikilven valot19Hälytys, äänitorvi, valoautoma‐
tiikka, pyyhkimet20Mittaristo21Ajovalokytkin22Takalasinpyyhin, tuulilasin
pesulaitteen pumppu, äänitorvi23APC-yleisakku24Peruutusvalot25Moottorin käynnistys-/sammu‐
tuspainikeNroVirtapiiri26Polttoaineen ruiskutus, käyn‐
nistin27Turvatyyny, ohjauspylvään
lukko28Matkustajan sähkötoiminen
ikkuna29Ohjaustehostin30Jarruvalot31APC-varajärjestelmä akulle
(elektronisella avainjärjestel‐
mällä varustetut autot)32Huoltoilmoitus33Savukkeensytytin, pistorasia34Oikea kaukovalo, vasen lähi‐
valo, ajovalot, oikea päiväajo‐
valo35Jarruvalot, ABS, ajonestin36Sisävalot, ilmastointi37Käynnistys elektronisella avain‐
järjestelmällä38Takalasin pyyhin

148Auton hoito

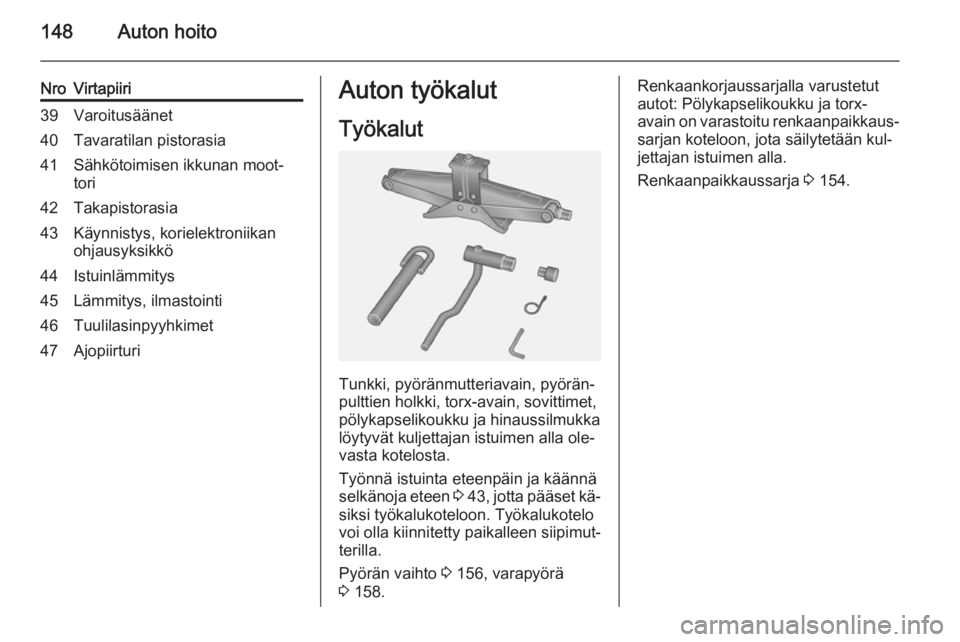

NroVirtapiiri39Varoitusäänet40Tavaratilan pistorasia41Sähkötoimisen ikkunan moot‐
tori42Takapistorasia43Käynnistys, korielektroniikan ohjausyksikkö44Istuinlämmitys45Lämmitys, ilmastointi46Tuulilasinpyyhkimet47AjopiirturiAuton työkalut
Työkalut
Tunkki, pyöränmutteriavain, pyörän‐
pulttien holkki, torx-avain, sovittimet,
pölykapselikoukku ja hinaussilmukka
löytyvät kuljettajan istuimen alla ole‐
vasta kotelosta.
Työnnä istuinta eteenpäin ja käännä selkänoja eteen 3 43 , jotta pääset kä‐
siksi työkalukoteloon. Työkalukotelo
voi olla kiinnitetty paikalleen siipimut‐
terilla.
Pyörän vaihto 3 156, varapyörä
3 158.
Renkaankorjaussarjalla varustetut
autot: Pölykapselikoukku ja torx-
avain on varastoitu renkaanpaikkaus‐ sarjan koteloon, jota säilytetään kul‐
jettajan istuimen alla.
Renkaanpaikkaussarja 3 154.
