OPEL VIVARO B 2014.5 Ohjekirja (in Finnish)

Ilmastointi99
Ikkunoiden kuivaus ja sulatus■ Aseta lämpötila korkeimmilleen.
■ Aseta puhallin suurimmalle nopeu‐ delle.
■ Aseta ilmansuuntauksen käyttö‐ säädin asentoon V.
■ Kytke jäähdytys AC päälle.
■ Kytke takalasin lämmitin Ü toimin‐
taan.
■ Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
■ Jalkatilan lämmittämiseksi saman‐ aikaisesti aseta ilmansuuntauksen
käyttösäädin asentoon J.

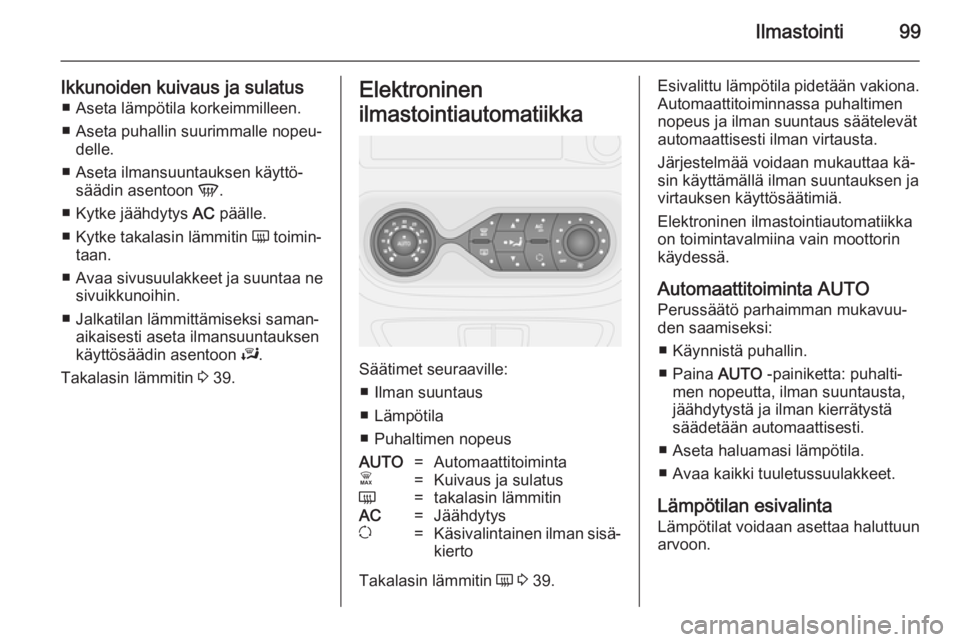

Takalasin lämmitin 3 39.Elektroninen
ilmastointiautomatiikka
Säätimet seuraaville: ■ Ilman suuntaus
■ Lämpötila
■ Puhaltimen nopeus
AUTO=AutomaattitoimintaÊ=Kuivaus ja sulatusÜ=takalasin lämmitinAC=Jäähdytysu=Käsivalintainen ilman sisä‐ kierto
Takalasin lämmitin Ü 3 39.
Esivalittu lämpötila pidetään vakiona.
Automaattitoiminnassa puhaltimen
nopeus ja ilman suuntaus säätelevät
automaattisesti ilman virtausta.
Järjestelmää voidaan mukauttaa kä‐
sin käyttämällä ilman suuntauksen ja
virtauksen käyttösäätimiä.
Elektroninen ilmastointiautomatiikka on toimintavalmiina vain moottorinkäydessä.
Automaattitoiminta AUTO Perussäätö parhaimman mukavuu‐
den saamiseksi:
■ Käynnistä puhallin.
■ Paina AUTO -painiketta: puhalti‐
men nopeutta, ilman suuntausta,
jäähdytystä ja ilman kierrätystä
säädetään automaattisesti.
■ Aseta haluamasi lämpötila.
■ Avaa kaikki tuuletussuulakkeet.
Lämpötilan esivalinta Lämpötilat voidaan asettaa haluttuun
arvoon.

100Ilmastointi
Jos vähimmäislämpötila asetetaan, il‐
mastointilaite käy suurimmalla jääh‐
dytysteholla.
Jos enimmäislämpötila asetetaan, il‐ mastointilaite käy suurimmalla lämmi‐
tysteholla.
Ikkunoiden kuivaus ja sulatus ■ Paina painiketta Ê. Painikkeen
LED-valo syttyy aktivoitaessa.
■ Lämpötilaa, ilman suuntausta ja jäähdytystä säädellään automaatti‐
sesti ja puhallin käy suurella nopeu‐ della.
■ Takalasin lämmitys Ü kytkeytyy
päälle automaattisesti 3 39.
Paluu automaattitoimintaan: paina
painiketta Ê tai AUTO .
Huomautus
Ikkunoiden huurteen- ja jäänpoisto‐
toiminto voi estää Autostop-toimin‐
non.
Stop-start-järjestelmä 3 113.
Manuaaliset asetukset
Jonkin seuraavista asetuksista muut‐ taminen käsin poistaa automaattitoi‐
minnan käytöstä:Puhaltimen nopeus Z
Säädä ilman virtausta käsin kytke‐ mällä puhallin haluamallesi nopeu‐
delle.
Jos puhallin kytketään pois toimin‐
nasta, myös ilmastointilaitteen toi‐
minta katkaistaan.
Palaaminen automaattitoimintaan:
Paina painiketta AUTO.
Ilman suuntaus M
Säädä suuntaus painamalla valitse‐
maasi painiketta. Painikkeen LED-
valo syttyy aktivoitaessa.R=tuulilasiin ja etusivuikkunoihin.M=pään korkeudelleS=jalkatilaan.
Asetuksia voidaan yhdistellä paina‐
malla kahta painiketta, kunnes niiden
molempien LED-valot palavat.
Palaaminen automaattitoimintaan:
Paina painiketta AUTO.
Jäähdytys AC
Ota jäähdytys käyttöön tai poista sekäytöstä AC -painikkeella. Painik‐
keen LED-valo palaa, kun jäähdytys
ei ole käytössä.
Ilmastointilaite jäähdyttää ilmaa ja
poistaa siitä kosteutta tietystä ulko‐
lämpötilasta alkaen. Siksi ilmasta
saattaa tiivistyä kondenssivettä, joka
vuotaa auton alle.
Huomautus
Ilmastointilaitteen teho alenee, kun
ECO-tila on käytössä 3 108.
Kun jäähdytystä tai kuivausta ei ha‐
luta, jäähdytys on kytkettävä pois
polttoaineen säästämiseksi.
Palaaminen automaattitoimintaan:
Paina painiketta AUTO.
Ilman sisäkiertotila u
Ota manuaalinen ilman sisäkiertotila
käyttöön tai poista se käytöstä u -pai‐
nikkeella. Painikkeen LED-valo pa‐
laa, kun tila on käytössä.

Ilmastointi1019Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua sisäpuolelta. Sisäi‐
lman laatu heikkenee ajan myötä,
mikä voi aiheuttaa väsymystä mat‐ kustajille.
Palaaminen automaattitoimintaan:
Paina painiketta AUTO.

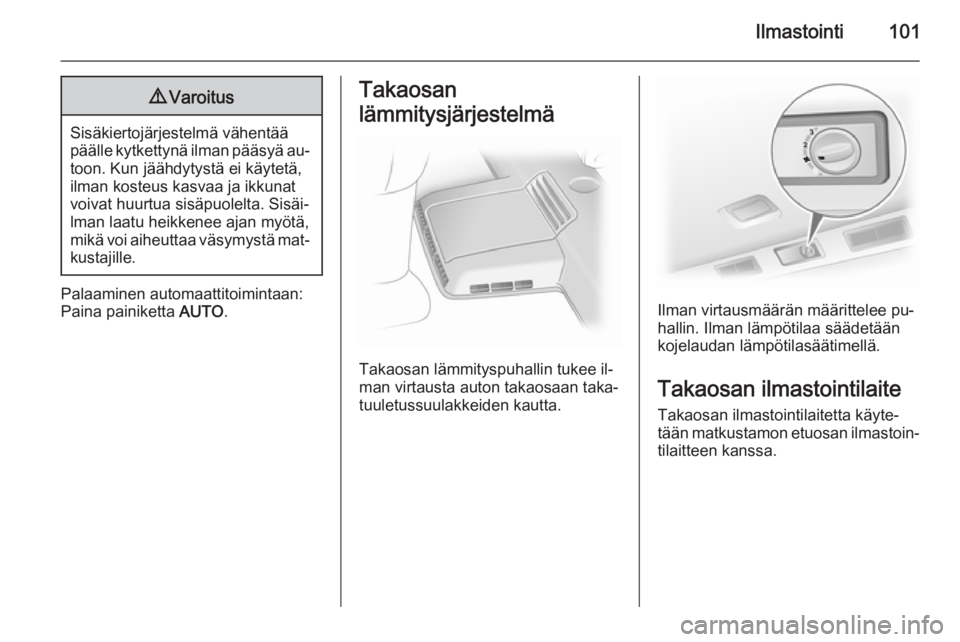

Takaosan
lämmitysjärjestelmä
Takaosan lämmityspuhallin tukee il‐
man virtausta auton takaosaan taka‐
tuuletussuulakkeiden kautta.
Ilman virtausmäärän määrittelee pu‐
hallin. Ilman lämpötilaa säädetään
kojelaudan lämpötilasäätimellä.
Takaosan ilmastointilaite Takaosan ilmastointilaitetta käyte‐
tään matkustamon etuosan ilmastoin‐ tilaitteen kanssa.

102Ilmastointi

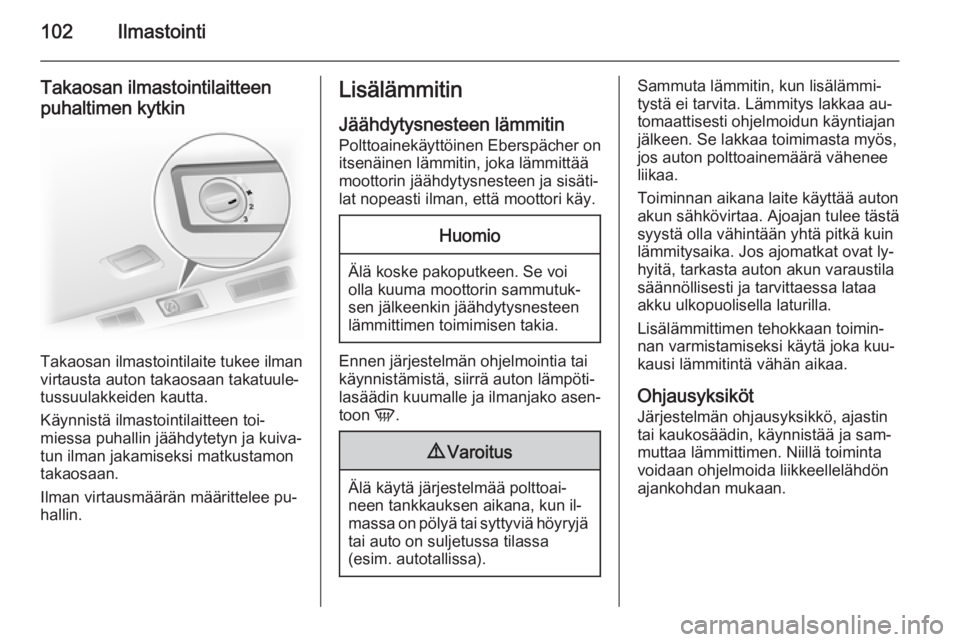

Takaosan ilmastointilaitteen
puhaltimen kytkin
Takaosan ilmastointilaite tukee ilman
virtausta auton takaosaan takatuule‐
tussuulakkeiden kautta.
Käynnistä ilmastointilaitteen toi‐
miessa puhallin jäähdytetyn ja kuiva‐
tun ilman jakamiseksi matkustamon
takaosaan.
Ilman virtausmäärän määrittelee pu‐
hallin.
Lisälämmitin
Jäähdytysnesteen lämmitin
Polttoainekäyttöinen Eberspächer on
itsenäinen lämmitin, joka lämmittää
moottorin jäähdytysnesteen ja sisäti‐ lat nopeasti ilman, että moottori käy.Huomio
Älä koske pakoputkeen. Se voi
olla kuuma moottorin sammutuk‐
sen jälkeenkin jäähdytysnesteen
lämmittimen toimimisen takia.
Ennen järjestelmän ohjelmointia tai
käynnistämistä, siirrä auton lämpöti‐
lasäädin kuumalle ja ilmanjako asen‐
toon V.
9Varoitus
Älä käytä järjestelmää polttoai‐
neen tankkauksen aikana, kun il‐
massa on pölyä tai syttyviä höyryjä
tai auto on suljetussa tilassa
(esim. autotallissa).
Sammuta lämmitin, kun lisälämmi‐
tystä ei tarvita. Lämmitys lakkaa au‐ tomaattisesti ohjelmoidun käyntiajan
jälkeen. Se lakkaa toimimasta myös,
jos auton polttoainemäärä vähenee
liikaa.
Toiminnan aikana laite käyttää auton
akun sähkövirtaa. Ajoajan tulee tästä
syystä olla vähintään yhtä pitkä kuin
lämmitysaika. Jos ajomatkat ovat ly‐
hyitä, tarkasta auton akun varaustila säännöllisesti ja tarvittaessa lataa
akku ulkopuolisella laturilla.
Lisälämmittimen tehokkaan toimin‐ nan varmistamiseksi käytä joka kuu‐
kausi lämmitintä vähän aikaa.
Ohjausyksiköt
Järjestelmän ohjausyksikkö, ajastin
tai kaukosäädin, käynnistää ja sam‐
muttaa lämmittimen. Niillä toiminta
voidaan ohjelmoida liikkeellelähdön ajankohdan mukaan.

Ilmastointi103

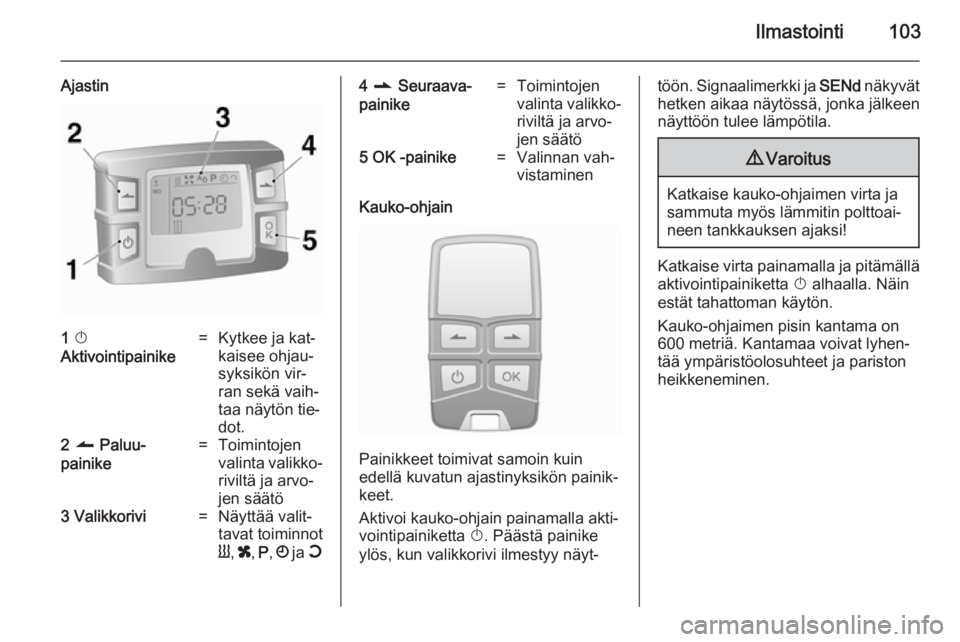

Ajastin1 X
Aktivointipainike=Kytkee ja kat‐
kaisee ohjau‐
syksikön vir‐
ran sekä vaih‐
taa näytön tie‐
dot.2 q Paluu-
painike=Toimintojen
valinta valikko‐
riviltä ja arvo‐
jen säätö3 Valikkorivi=Näyttää valit‐
tavat toiminnot
Y , x , P , Ö ja Y4 r Seuraava-
painike=Toimintojen
valinta valikko‐
riviltä ja arvo‐
jen säätö5 OK -painike=Valinnan vah‐
vistaminen
Kauko-ohjain
Painikkeet toimivat samoin kuin
edellä kuvatun ajastinyksikön painik‐
keet.
Aktivoi kauko-ohjain painamalla akti‐ vointipainiketta X. Päästä painike
ylös, kun valikkorivi ilmestyy näyt‐
töön. Signaalimerkki ja SENd näkyvät
hetken aikaa näytössä, jonka jälkeen näyttöön tulee lämpötila.9 Varoitus
Katkaise kauko-ohjaimen virta ja
sammuta myös lämmitin polttoai‐
neen tankkauksen ajaksi!
Katkaise virta painamalla ja pitämällä aktivointipainiketta X alhaalla. Näin
estät tahattoman käytön.
Kauko-ohjaimen pisin kantama on
600 metriä. Kantamaa voivat lyhen‐
tää ympäristöolosuhteet ja pariston
heikkeneminen.

104Ilmastointi

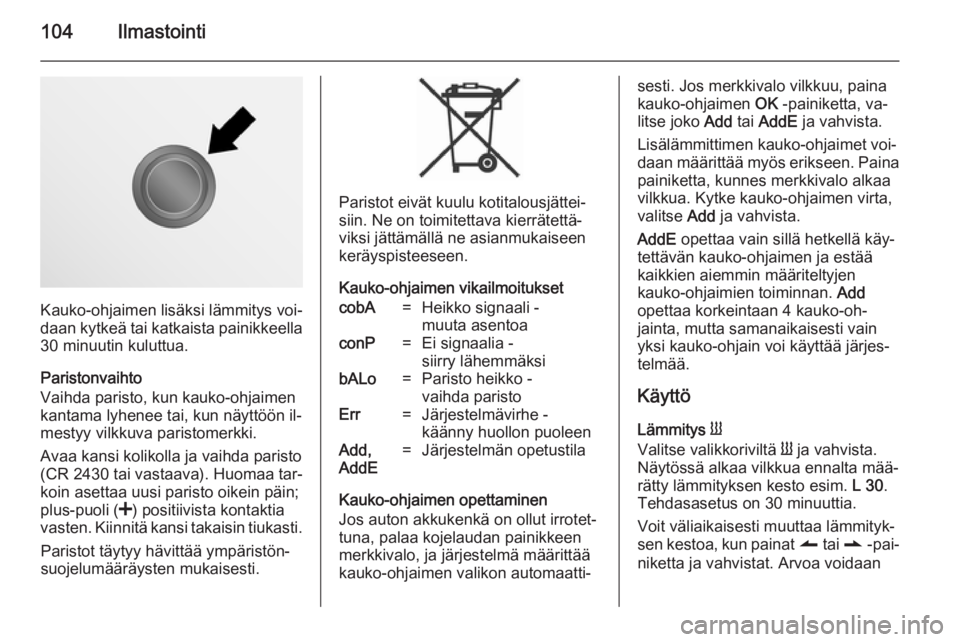

Kauko-ohjaimen lisäksi lämmitys voi‐
daan kytkeä tai katkaista painikkeella
30 minuutin kuluttua.
Paristonvaihto
Vaihda paristo, kun kauko-ohjaimen
kantama lyhenee tai, kun näyttöön il‐ mestyy vilkkuva paristomerkki.
Avaa kansi kolikolla ja vaihda paristo
(CR 2430 tai vastaava). Huomaa tar‐
koin asettaa uusi paristo oikein päin;
plus-puoli ( <) positiivista kontaktia
vasten. Kiinnitä kansi takaisin tiukasti.
Paristot täytyy hävittää ympäristön‐
suojelumääräysten mukaisesti.
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseenkeräyspisteeseen.
Kauko-ohjaimen vikailmoitukset
cobA=Heikko signaali -
muuta asentoaconP=Ei signaalia -
siirry lähemmäksibALo=Paristo heikko -
vaihda paristoErr=Järjestelmävirhe -
käänny huollon puoleenAdd,
AddE=Järjestelmän opetustila
Kauko-ohjaimen opettaminen
Jos auton akkukenkä on ollut irrotet‐
tuna, palaa kojelaudan painikkeen
merkkivalo, ja järjestelmä määrittää
kauko-ohjaimen valikon automaatti‐
sesti. Jos merkkivalo vilkkuu, paina
kauko-ohjaimen OK -painiketta, va‐
litse joko Add tai AddE ja vahvista.
Lisälämmittimen kauko-ohjaimet voi‐ daan määrittää myös erikseen. Paina painiketta, kunnes merkkivalo alkaa
vilkkua. Kytke kauko-ohjaimen virta,
valitse Add ja vahvista.
AddE opettaa vain sillä hetkellä käy‐
tettävän kauko-ohjaimen ja estää
kaikkien aiemmin määriteltyjen
kauko-ohjaimien toiminnan. Add
opettaa korkeintaan 4 kauko-oh‐ jainta, mutta samanaikaisesti vain
yksi kauko-ohjain voi käyttää järjes‐
telmää.
Käyttö
Lämmitys Y
Valitse valikkoriviltä Y ja vahvista.
Näytössä alkaa vilkkua ennalta mää‐
rätty lämmityksen kesto esim. L 30.
Tehdasasetus on 30 minuuttia.
Voit väliaikaisesti muuttaa lämmityk‐
sen kestoa, kun painat q tai r -pai‐
niketta ja vahvistat. Arvoa voidaan

Ilmastointi105
muuttaa välillä 10 - 120 minuuttia. Ota
lämmityksen kestossa huomioon
virrankulutus.
Katkaise virta valitsemalla valikkori‐
viltä Y ja vahvistamalla.
Tuuletus x
Valitse valikkoriviltä x ja vahvista.
Tuuletuksen kesto voidaan hyväksyä
tai säätää. Tuuletusajan hyväksymi‐
nen ei tarvitse vahvistusta.
Katkaise virta valitsemalla valikkori‐
viltä x ja vahvistamalla.
Ohjelmointi P
Korkeintaan 3 lähtöaikaa voidaan oh‐ jelmoida, joko samalle päivälle tai vii‐
kolle.
■ Valitse valikkoriviltä P ja vahvista
■ Valitse haluamasi esivalintaohjel‐ man numero 1, 2 tai 3 ja vahvista
■ Valitse päivä ja vahvista
■ Valitse tunnit ja vahvista
■ Valitse minuutit ja vahvista■ Valitse Y tai x ja vahvista
■ Tarvittaessa säädä toiminta-aika ennen lähtöajan asettamista ja vah‐
vista
Seuraavaksi aktivoitava esivalinnan
muistipaikan numero näkyy alleviivat‐ tuna ja viikonpäivä tulee näyttöön.
Toista ohjelmointivaiheet esivalinnan
muille numeroiduille muistipaikoille.
X -painikkeella voit keskeyttää ohjel‐
moinnin tarvitsematta tallentaa valit‐
tuja ohjelmointiasetuksia.
Jos haluat poistaa esivalitun lähtö‐
ajan, seuraa ohjelmointivaiheita, kun‐
nes lämmityksen symboli Y alkaa
vilkkua. Paina q tai r -painiketta,
kunnes näyttöön tulee oFF ja vah‐
vista.
Lämmitys sammuu automaattisesti
5 minuuttia ohjelmoidun lähtöajan jäl‐
keen.
Huomautus
Kauko-ohjausjärjestelmään kuuluu
lämpötila-anturi, joka laskee lämmit‐
timen toiminta-ajan ympäristöläm‐
pötilan ja halutun lämmitystason
(ECO tai HIGH) mukaan. Järjes‐telmä käynnistää lämmityksen auto‐ maattisesti 5 - 60 minuuttia ennenohjelmoitua lähtöaikaa.
Aseta viikonpäivä, aika ja
lämmityksen kesto Ö
Jos auton akkukenkä on ollut irrotet‐
tuna tai akun jännite on laskenut lii‐
kaa, yksikön perusasetukset pitää pa‐
lauttaa.
■ Valitse Ö ja vahvista
■ Valitse viikonpäivä ja vahvista
■ Muuta tunnit ja vahvista
■ Muuta minuutit ja vahvista
■ Muuta oletuksena oleva lämmityk‐ sen kesto ja vahvista
Lämmitystaso Y
Halutuksi lämmitystasoksi liikkeelle‐
lähdön ajankohtana voidaan asettaa
joko ECO tai HIGH.
Valitse Y ja vahvista. ECO tai HIGH
vilkkuu näytössä. Säädä q tai r-
painikkeella ja vahvista.

106IlmastointiTuuletussuulakkeetSäädettävät
tuuletussuulakkeet
Jäähdytyksen toimiessa vähintään
yhden tuuletussuulakkeen on oltava
auki höyrystimen jäätymisen estämi‐
seksi.
Keskituuletussuulakkeet
Avaa tai sulje keskituuletussuulak‐
keet ja kohdista ilmavirtaus kallista‐
malla säleitä ylös- tai alaspäin ja
kääntämällä säätöpyörää vasem‐
malle tai oikealle.
Sivutuuletussuulakkeet
Avaa tai sulje sivutuuletussuulakkeet
kallistamalla säleitä ylös- tai alaspäin.
Ohjaa ilman virtausta kiertämällä tuu‐letussuulakkeita.
Lämpötilasäätimen asennosta riip‐
puen autoon ohjataan ilmaa sivutuu‐
letussuulakkeiden kautta.
9 Varoitus
Älä kiinnitä mitään esineitä tuule‐
tussuuttimien liuskoihin. Onnetto‐
muudessa on vaurioiden ja louk‐
kaantumisen vaara.
Kiinteät
tuuletussuulakkeet
Lisätuuletussuulakkeita on tuulilasin
ja ovien ikkunoiden alapuolella, jalka‐
tiloissa ja autosta riippuen sisätilan
takaosassa.

Ilmastointi107Ylläpito
Ilmanotto Ilmanotto tuulilasin edessä moottori‐
tilassa tulee pitää puhtaana, jotta ilma pääsee virtaamaan autoon. Poista
kaikki lehdet, lika tai lumi.
Matkustamon
ilmansuodatin
Matkustamon ilmansuodatin poistaa
autoon tulevasta ilmasta pölyn, noen, siitepölyn ja itiöt.
Ilmastointilaitteen
säännöllinen käyttö
Jotta jäähdytyksen moitteeton toi‐
minta taataan, se on kytkettävä kuu‐
kausittain toimintaan muutamaksi mi‐ nuutiksi säätilasta ja vuodenajasta
riippumatta. Jäähdytystä ei voida
käyttää, jos ulkolämpötila on liian al‐
hainen.Huolto
Parhaan jäähdytystehon takaami‐
seksi suosittelemme lämmitys- ja tuu‐
letusjärjestelmän tarkastuttamista
vuosittain; ensimmäinen tarkastus
kuitenkin kolmen vuoden kuluttua en‐
sirekisteröinnistä, mukaan lukien:
■ toiminta- ja painekoe,
■ lämmityksen toiminta,
■ tiiviyskoe,
■ käyttöhihnan tarkastus,
■ lauhduttimen ja höyrystimen ve‐ denpoistoteiden puhdistus,
■ tehon tarkastus.

108Ajaminen ja käyttöAjaminen ja käyttöAjo-ohjeita.................................. 108
Käynnistys ja käyttö ...................109
Moottorin pakokaasu .................115
Käsivaihteisto ............................. 116
Jarrut .......................................... 117
Alustanohjausjärjestelmät ..........119
Kuljettajan apujärjestelmät ........121
Polttoaine ................................... 127
Perävaunun vetokoukku ............129Ajo-ohjeita
Taloudellinen ajo
ECO-taloudellisuustila ECO-taloudellisuustila optimoi poltto‐ aineenkulutuksen. Se vaikuttaa
moottorin tehoon, lämmitykseen, il‐
mastointiin ja sähkönkuluttajiin.
Päällekytkentä
Paina ECO-painiketta. Merkkivalo
ECO palaa mittaristossa, kun tila on
käytössä.
Ajon aikana ECO -tila voidaan pois‐
taa väliaikaisesti käytöstä esim.
moottorin suorituskyvyn lisäämiseksi
painamalla kaasupoljinta voimak‐
kaasti. ECO vilkkuu mittaristossa.
ECO-tila aktivoituu uudelleen, kun
kaasupolkimen painamista vähenne‐
tään. ECO lakkaa vilkkumasta ja pa‐
laa tasaisesti.
Poiskytkentä
Paina ECO -painiketta uudelleen. Mit‐
tariston merkkivalo ECO sammuu.
Auton hallinta Älä pysäytä moottoria ajon
aikana
Monet järjestelmät eivät toimi tässä tilanteessa (esimerkiksi jarrutehostin,
ohjaustehostin). Tällä tavalla ajami‐
nen vaarantaa itsesi ja muut.
Polkimet
Täyden polkimen liikkeen varmista‐
miseksi polkimien alle ei saa sijoittaa
mattoa.
