OPEL VIVARO B 2014.5 Omaniku käsiraamat (in Estonian)

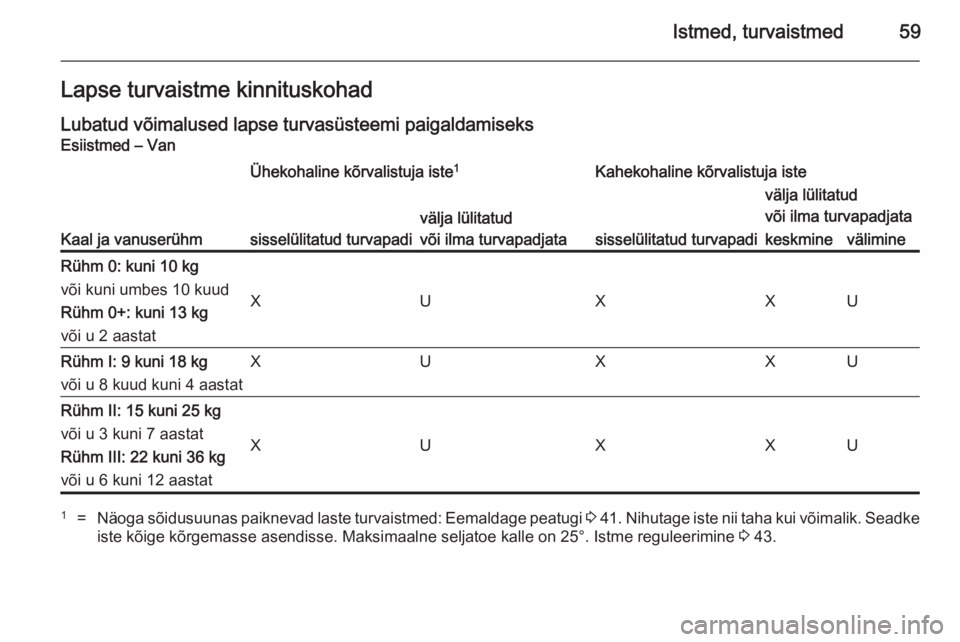

Istmed, turvaistmed59Lapse turvaistme kinnituskohad
Lubatud võimalused lapse turvasüsteemi paigaldamiseks Esiistmed – Van
Kaal ja vanuserühm
Ühekohaline kõrvalistuja iste 1Kahekohaline kõrvalistuja iste
sisselülitatud turvapadi
välja lülitatud
või ilma turvapadjata
sisselülitatud turvapadi
välja lülitatud
või ilma turvapadjatakeskminevälimineRühm 0: kuni 10 kg
või kuni umbes 10 kuud
Rühm 0+: kuni 13 kg
või u 2 aastat
XUXXU
Rühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatXUXXURühm II: 15 kuni 25 kg
või u 3 kuni 7 aastat
Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastat
XUXXU
1=Näoga sõidusuunas paiknevad laste turvaistmed: Eemaldage peatugi 3 41 . Nihutage iste nii taha kui võimalik. Seadke
iste kõige kõrgemasse asendisse. Maksimaalne seljatoe kalle on 25°. Istme reguleerimine 3 43.

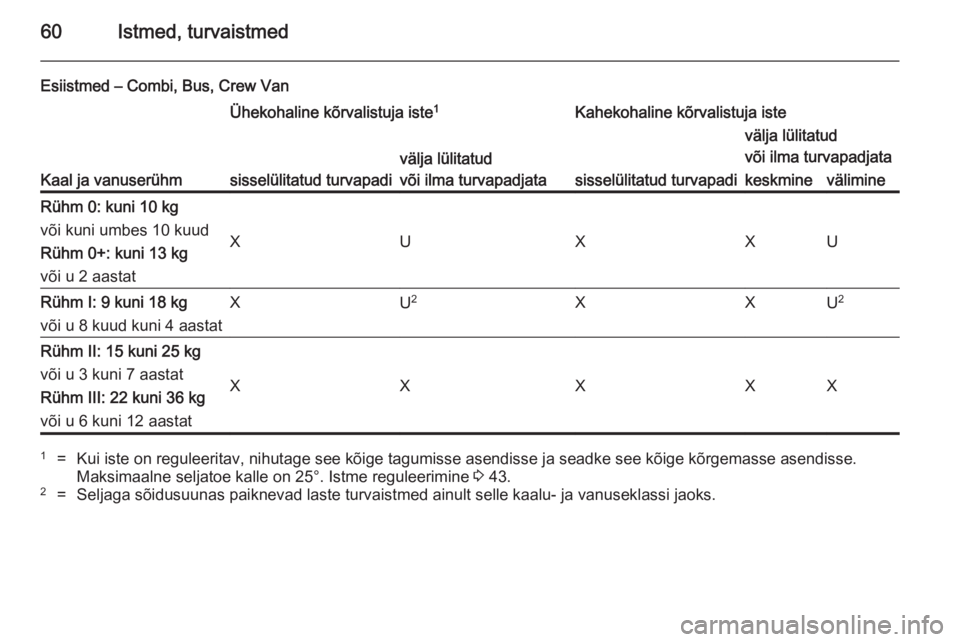

60Istmed, turvaistmed
Esiistmed – Combi, Bus, Crew Van
Kaal ja vanuserühm
Ühekohaline kõrvalistuja iste1Kahekohaline kõrvalistuja iste
sisselülitatud turvapadi
välja lülitatud
või ilma turvapadjata
sisselülitatud turvapadi
välja lülitatud
või ilma turvapadjatakeskminevälimineRühm 0: kuni 10 kg
või kuni umbes 10 kuud
Rühm 0+: kuni 13 kg
või u 2 aastat
XUXXU
Rühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatXU 2XXU 2Rühm II: 15 kuni 25 kg
või u 3 kuni 7 aastat
Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastat
XXXXX
1=Kui iste on reguleeritav, nihutage see kõige tagumisse asendisse ja seadke see kõige kõrgemasse asendisse.
Maksimaalne seljatoe kalle on 25°. Istme reguleerimine 3 43.2=Seljaga sõidusuunas paiknevad laste turvaistmed ainult selle kaalu- ja vanuseklassi jaoks.

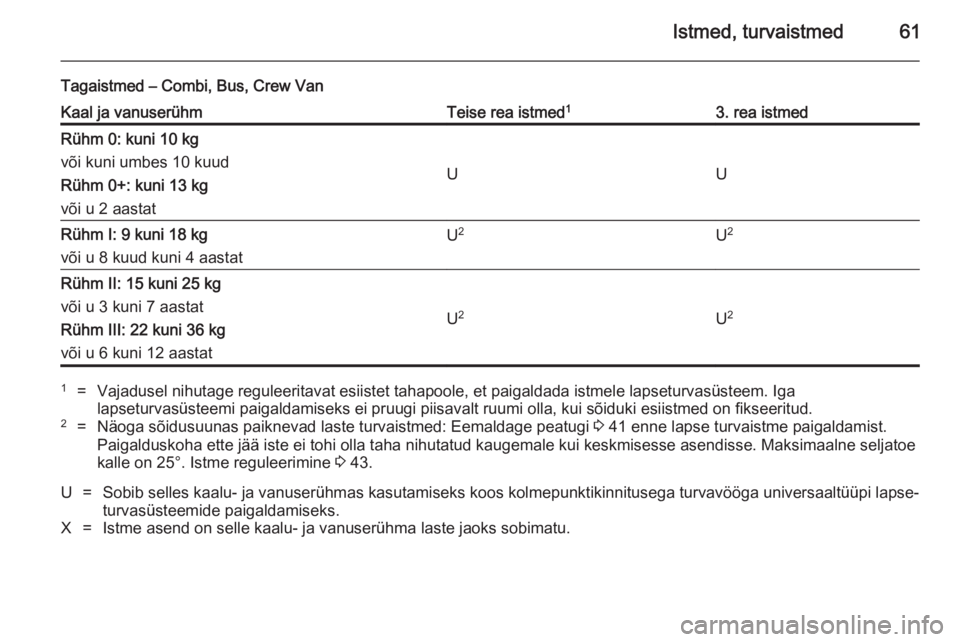

Istmed, turvaistmed61
Tagaistmed – Combi, Bus, Crew VanKaal ja vanuserühmTeise rea istmed13. rea istmedRühm 0: kuni 10 kg
või kuni umbes 10 kuud
Rühm 0+: kuni 13 kg
või u 2 aastat
UU
Rühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatU 2U 2Rühm II: 15 kuni 25 kg
või u 3 kuni 7 aastat
Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastat
U 2U2
1=Vajadusel nihutage reguleeritavat esiistet tahapoole, et paigaldada istmele lapseturvasüsteem. Iga
lapseturvasüsteemi paigaldamiseks ei pruugi piisavalt ruumi olla, kui sõiduki esiistmed on fikseeritud.2=Näoga sõidusuunas paiknevad laste turvaistmed: Eemaldage peatugi 3 41 enne lapse turvaistme paigaldamist.
Paigalduskoha ette jää iste ei tohi olla taha nihutatud kaugemale kui keskmisesse asendisse. Maksimaalne seljatoe
kalle on 25°. Istme reguleerimine 3 43.U=Sobib selles kaalu- ja vanuserühmas kasutamiseks koos kolmepunktikinnitusega turvavööga universaaltüüpi lapse‐
turvasüsteemide paigaldamiseks.X=Istme asend on selle kaalu- ja vanuserühma laste jaoks sobimatu.

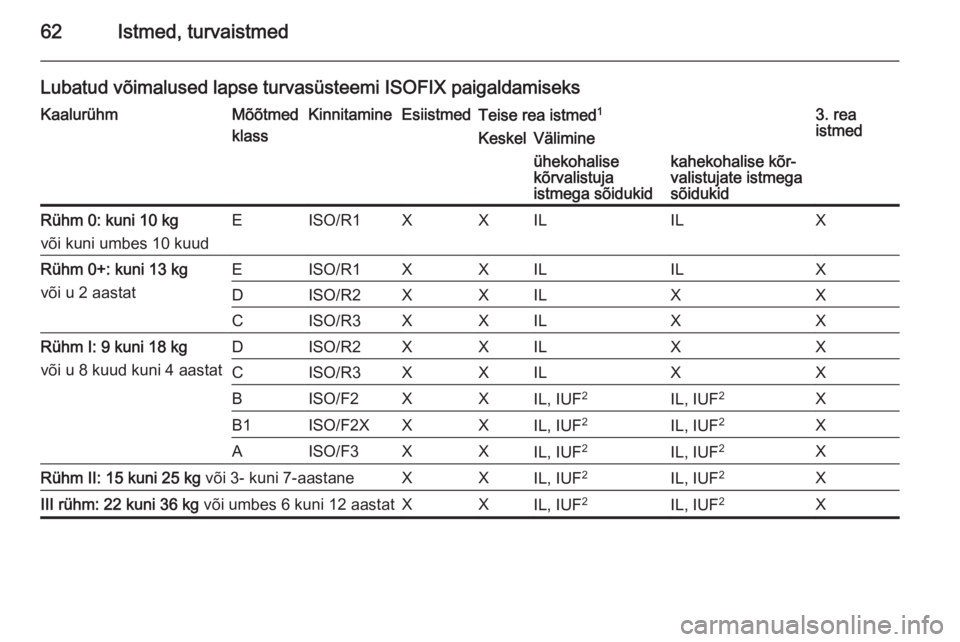

62Istmed, turvaistmed
Lubatud võimalused lapse turvasüsteemi ISOFIX paigaldamiseksKaalurühmMõõtmed
klassKinnitamineEsiistmedTeise rea istmed 13. rea
istmedKeskelVälimineühekohalise
kõrvalistuja
istmega sõidukidkahekohalise kõr‐
valistujate istmega
sõidukidRühm 0: kuni 10 kg
või kuni umbes 10 kuudEISO/R1XXILILXRühm 0+: kuni 13 kg
või u 2 aastatEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXRühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF 2IL, IUF2XRühm II: 15 kuni 25 kg
või 3- kuni 7-aastaneXXIL, IUF2IL, IUF2XIII rühm: 22 kuni 36 kg
või umbes 6 kuni 12 aastatXXIL, IUF2IL, IUF 2X

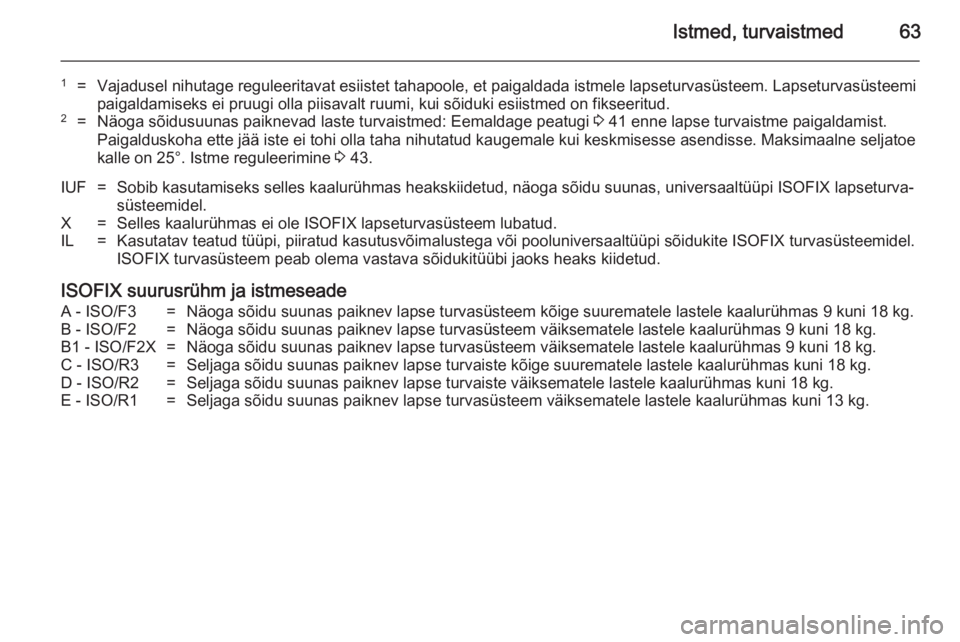

Istmed, turvaistmed63
1=Vajadusel nihutage reguleeritavat esiistet tahapoole, et paigaldada istmele lapseturvasüsteem. Lapseturvasüsteemi
paigaldamiseks ei pruugi olla piisavalt ruumi, kui sõiduki esiistmed on fikseeritud.2=Näoga sõidusuunas paiknevad laste turvaistmed: Eemaldage peatugi 3 41 enne lapse turvaistme paigaldamist.
Paigalduskoha ette jää iste ei tohi olla taha nihutatud kaugemale kui keskmisesse asendisse. Maksimaalne seljatoe kalle on 25°. Istme reguleerimine 3 43.IUF=Sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX lapseturva‐
süsteemidel.X=Selles kaalurühmas ei ole ISOFIX lapseturvasüsteem lubatud.IL=Kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIX turvasüsteemidel.
ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.
ISOFIX suurusrühm ja istmeseade
A - ISO/F3=Näoga sõidu suunas paiknev lapse turvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B - ISO/F2=Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 - ISO/F2X=Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C - ISO/R3=Seljaga sõidu suunas paiknev lapse turvaiste kõige suurematele lastele kaalurühmas kuni 18 kg.D - ISO/R2=Seljaga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas kuni 18 kg.E - ISO/R1=Seljaga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas kuni 13 kg.

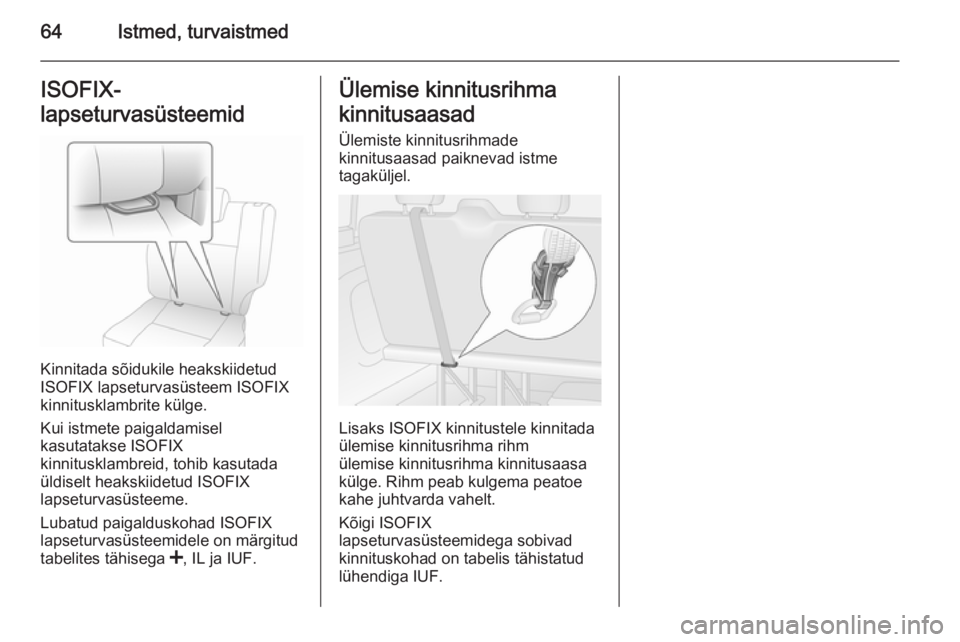

64Istmed, turvaistmedISOFIX-
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Kui istmete paigaldamisel
kasutatakse ISOFIX
kinnitusklambreid, tohib kasutada
üldiselt heakskiidetud ISOFIX
lapseturvasüsteeme.
Lubatud paigalduskohad ISOFIX
lapseturvasüsteemidele on märgitud
tabelites tähisega <, IL ja IUF.
Ülemise kinnitusrihma
kinnitusaasad
Ülemiste kinnitusrihmade
kinnitusaasad paiknevad istme
tagaküljel.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.

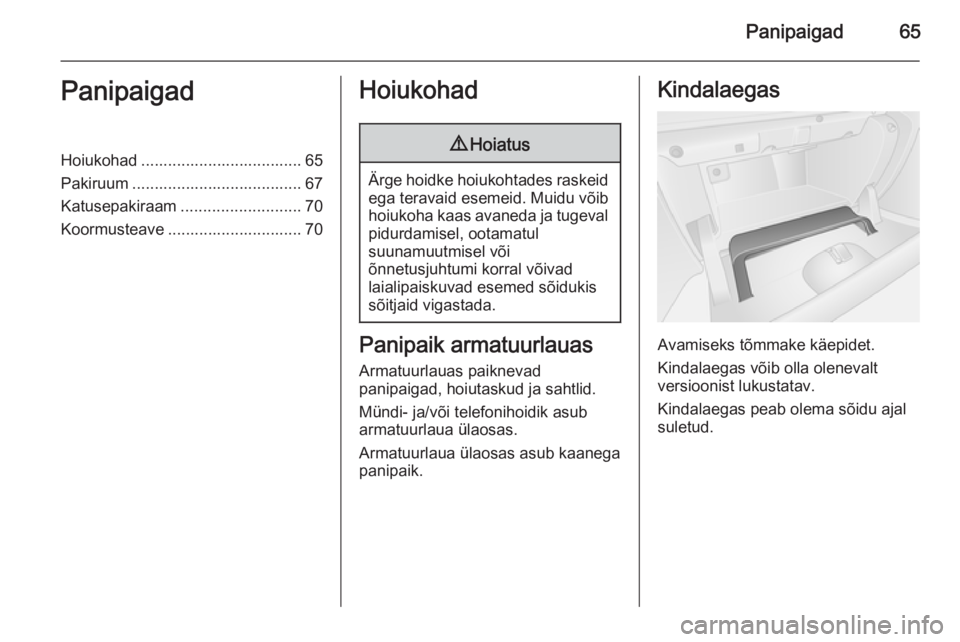

Panipaigad65PanipaigadHoiukohad .................................... 65
Pakiruum ...................................... 67
Katusepakiraam ........................... 70
Koormusteave .............................. 70Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Panipaik armatuurlauas
Armatuurlauas paiknevad
panipaigad, hoiutaskud ja sahtlid.
Mündi- ja/või telefonihoidik asub armatuurlaua ülaosas.
Armatuurlaua ülaosas asub kaanega
panipaik.
Kindalaegas
Avamiseks tõmmake käepidet.
Kindalaegas võib olla olenevalt
versioonist lukustatav.
Kindalaegas peab olema sõidu ajal suletud.

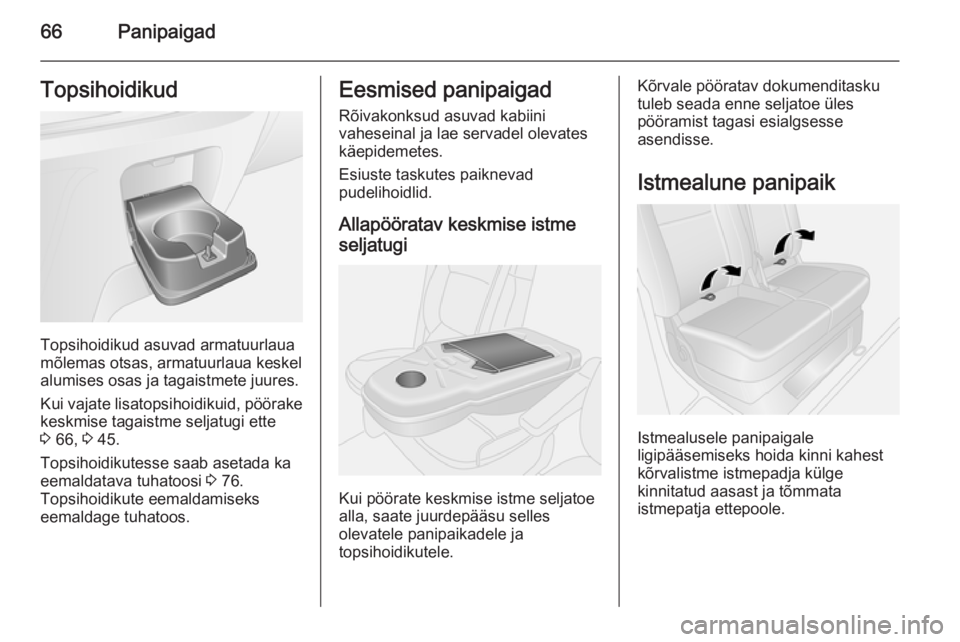

66PanipaigadTopsihoidikud
Topsihoidikud asuvad armatuurlaua
mõlemas otsas, armatuurlaua keskel
alumises osas ja tagaistmete juures.
Kui vajate lisatopsihoidikuid, pöörake
keskmise tagaistme seljatugi ette
3 66, 3 45.
Topsihoidikutesse saab asetada ka
eemaldatava tuhatoosi 3 76.
Topsihoidikute eemaldamiseks
eemaldage tuhatoos.
Eesmised panipaigad
Rõivakonksud asuvad kabiini
vaheseinal ja lae servadel olevates
käepidemetes.
Esiuste taskutes paiknevad
pudelihoidlid.
Allapööratav keskmise istmeseljatugi
Kui pöörate keskmise istme seljatoe
alla, saate juurdepääsu selles
olevatele panipaikadele ja
topsihoidikutele.
Kõrvale pööratav dokumenditasku
tuleb seada enne seljatoe üles
pööramist tagasi esialgsesse
asendisse.
Istmealune panipaik
Istmealusele panipaigale
ligipääsemiseks hoida kinni kahest
kõrvalistme istmepadja külge
kinnitatud aasast ja tõmmata
istmepatja ettepoole.

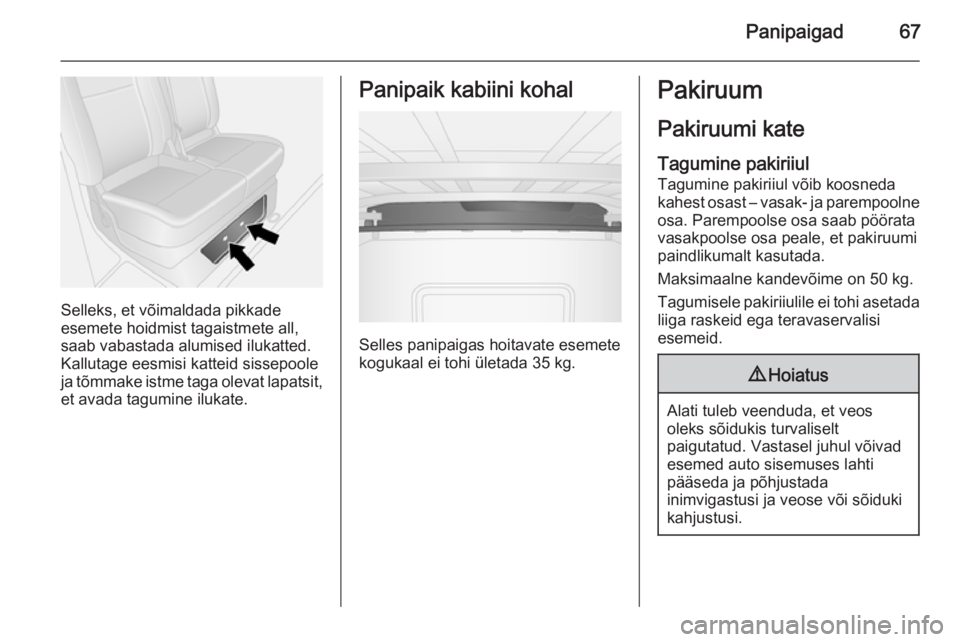

Panipaigad67
Selleks, et võimaldada pikkade
esemete hoidmist tagaistmete all,
saab vabastada alumised ilukatted.
Kallutage eesmisi katteid sissepoole
ja tõmmake istme taga olevat lapatsit,
et avada tagumine ilukate.
Panipaik kabiini kohal
Selles panipaigas hoitavate esemete
kogukaal ei tohi ületada 35 kg.
Pakiruum
Pakiruumi kate Tagumine pakiriiul
Tagumine pakiriiul võib koosneda
kahest osast – vasak- ja parempoolne osa. Parempoolse osa saab pöörata
vasakpoolse osa peale, et pakiruumi
paindlikumalt kasutada.
Maksimaalne kandevõime on 50 kg.
Tagumisele pakiriiulile ei tohi asetada
liiga raskeid ega teravaservalisi
esemeid.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.

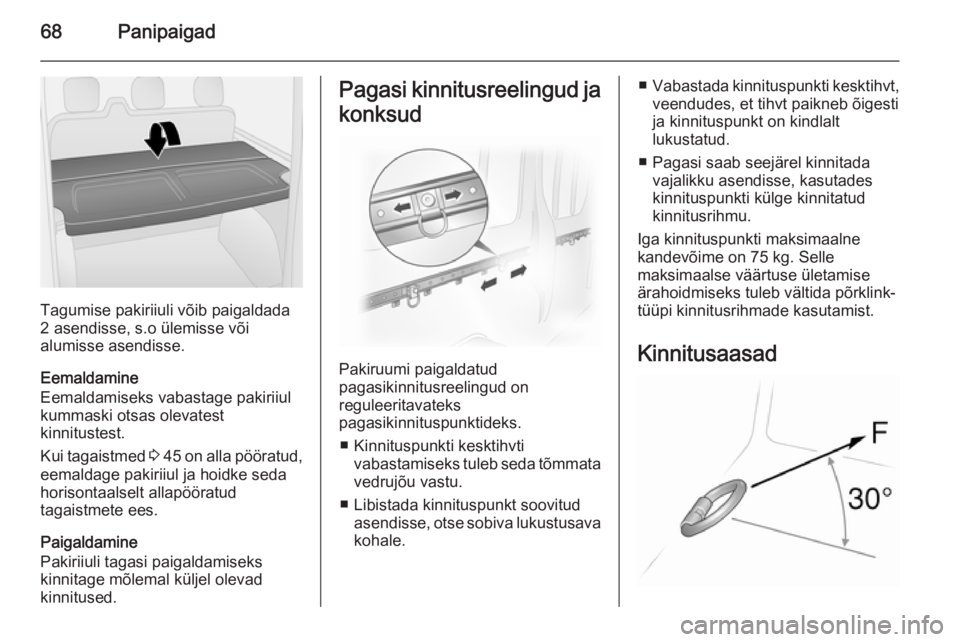

68Panipaigad
Tagumise pakiriiuli võib paigaldada
2 asendisse, s.o ülemisse või
alumisse asendisse.
Eemaldamine
Eemaldamiseks vabastage pakiriiul kummaski otsas olevatest
kinnitustest.
Kui tagaistmed 3 45 on alla pööratud,
eemaldage pakiriiul ja hoidke seda
horisontaalselt allapööratud
tagaistmete ees.
Paigaldamine
Pakiriiuli tagasi paigaldamiseks
kinnitage mõlemal küljel olevad
kinnitused.
Pagasi kinnitusreelingud ja
konksud
Pakiruumi paigaldatud
pagasikinnitusreelingud on
reguleeritavateks
pagasikinnituspunktideks.
■ Kinnituspunkti kesktihvti vabastamiseks tuleb seda tõmmata
vedrujõu vastu.
■ Libistada kinnituspunkt soovitud asendisse, otse sobiva lukustusavakohale.
■ Vabastada kinnituspunkti kesktihvt,
veendudes, et tihvt paikneb õigesti
ja kinnituspunkt on kindlalt
lukustatud.
■ Pagasi saab seejärel kinnitada vajalikku asendisse, kasutades
kinnituspunkti külge kinnitatud
kinnitusrihmu.
Iga kinnituspunkti maksimaalne
kandevõime on 75 kg. Selle
maksimaalse väärtuse ületamise
ärahoidmiseks tuleb vältida põrklink- tüüpi kinnitusrihmade kasutamist.
Kinnitusaasad
