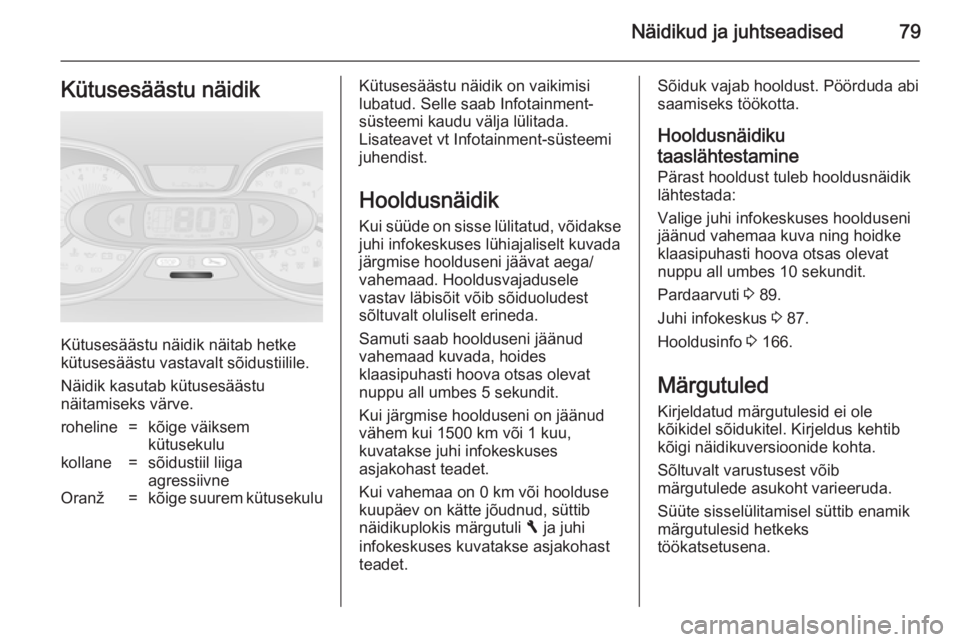

Näidikud ja juhtseadised79Kütusesäästu näidik
Kütusesäästu näidik näitab hetke
kütusesäästu vastavalt sõidustiilile.
Näidik kasutab kütusesäästu
näitamiseks värve.
roheline=kõige väiksem
kütusekulukollane=sõidustiil liiga
agressiivneOranž=kõige suurem kütusekuluKütusesäästu näidik on vaikimisi
lubatud. Selle saab Infotainment-
süsteemi kaudu välja lülitada.
Lisateavet vt Infotainment-süsteemi
juhendist.
Hooldusnäidik Kui süüde on sisse lülitatud, võidakse juhi infokeskuses lühiajaliselt kuvada
järgmise hoolduseni jäävat aega/
vahemaad. Hooldusvajadusele
vastav läbisõit võib sõiduoludest
sõltuvalt oluliselt erineda.
Samuti saab hoolduseni jäänud
vahemaad kuvada, hoides
klaasipuhasti hoova otsas olevat
nuppu all umbes 5 sekundit.
Kui järgmise hoolduseni on jäänud
vähem kui 1500 km või 1 kuu,
kuvatakse juhi infokeskuses
asjakohast teadet.
Kui vahemaa on 0 km või hoolduse
kuupäev on kätte jõudnud, süttib
näidikuplokis märgutuli F ja juhi
infokeskuses kuvatakse asjakohast
teadet.Sõiduk vajab hooldust. Pöörduda abi
saamiseks töökotta.
Hooldusnäidiku
taaslähtestamine
Pärast hooldust tuleb hooldusnäidik
lähtestada:
Valige juhi infokeskuses hoolduseni
jäänud vahemaa kuva ning hoidke
klaasipuhasti hoova otsas olevat
nuppu all umbes 10 sekundit.
Pardaarvuti 3 89.
Juhi infokeskus 3 87.
Hooldusinfo 3 166.
Märgutuled Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Sõltuvalt varustusest võib
märgutulede asukoht varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.

80Näidikud ja juhtseadised
Märgutule värvuste tähendused:punane=oht, oluline
meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise kinnitussinine=sisselülitamise kinnitusvalge=sisselülitamise kinnitus

Näidikud ja juhtseadised81

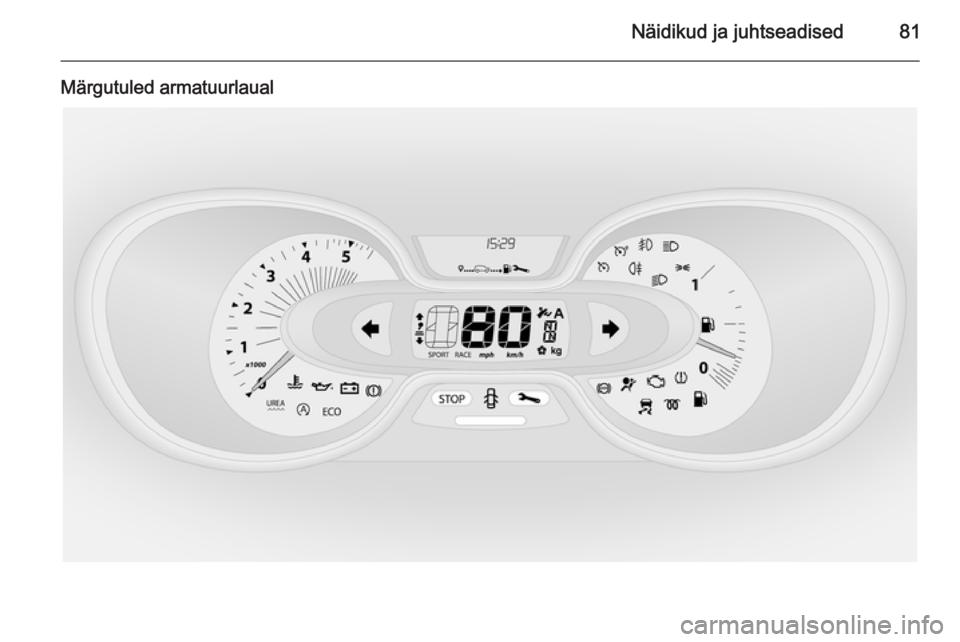

Märgutuled armatuurlaual

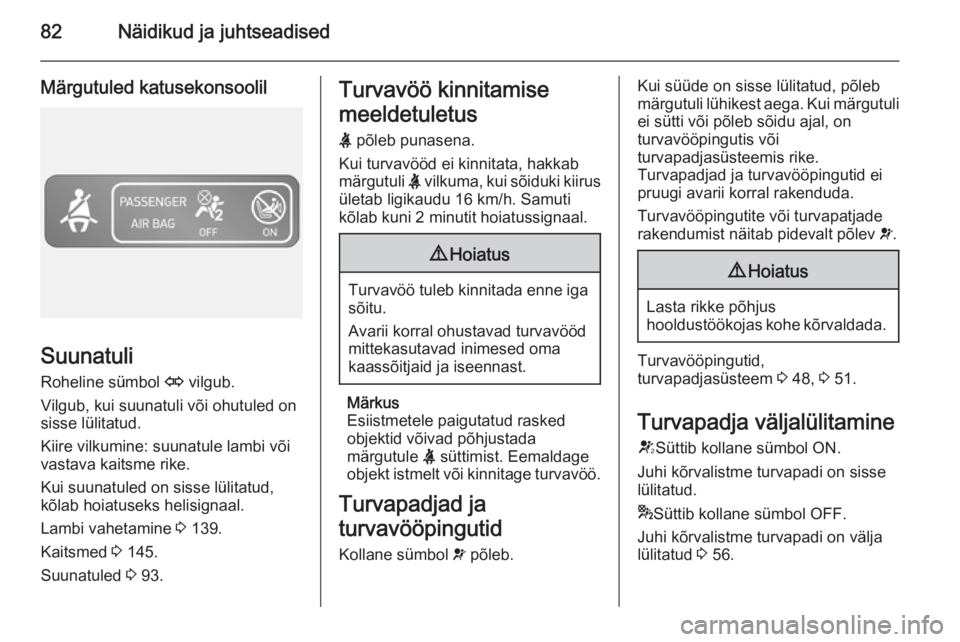

82Näidikud ja juhtseadised
Märgutuled katusekonsoolil
SuunatuliRoheline sümbol O vilgub.
Vilgub, kui suunatuli või ohutuled on
sisse lülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Kui suunatuled on sisse lülitatud,
kõlab hoiatuseks helisignaal.
Lambi vahetamine 3 139.
Kaitsmed 3 145.
Suunatuled 3 93.
Turvavöö kinnitamise
meeldetuletus
X põleb punasena.
Kui turvavööd ei kinnitata, hakkab
märgutuli X vilkuma, kui sõiduki kiirus
ületab ligikaudu 16 km/h. Samuti
kõlab kuni 2 minutit hoiatussignaal.9 Hoiatus
Turvavöö tuleb kinnitada enne iga
sõitu.
Avarii korral ohustavad turvavööd
mittekasutavad inimesed oma
kaassõitjaid ja iseennast.
Märkus
Esiistmetele paigutatud rasked
objektid võivad põhjustada
märgutule X süttimist. Eemaldage
objekt istmelt või kinnitage turvavöö.
Turvapadjad ja
turvavööpingutid
Kollane sümbol v põleb.
Kui süüde on sisse lülitatud, põleb
märgutuli lühikest aega. Kui märgutuli ei sütti või põleb sõidu ajal, on
turvavööpingutis või
turvapadjasüsteemis rike.
Turvapadjad ja turvavööpingutid ei pruugi avarii korral rakenduda.
Turvavööpingutite või turvapatjade
rakendumist näitab pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööpingutid,
turvapadjasüsteem 3 48, 3 51.
Turvapadja väljalülitamine V Süttib kollane sümbol ON.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* Süttib kollane sümbol OFF.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 56.

Näidikud ja juhtseadised83

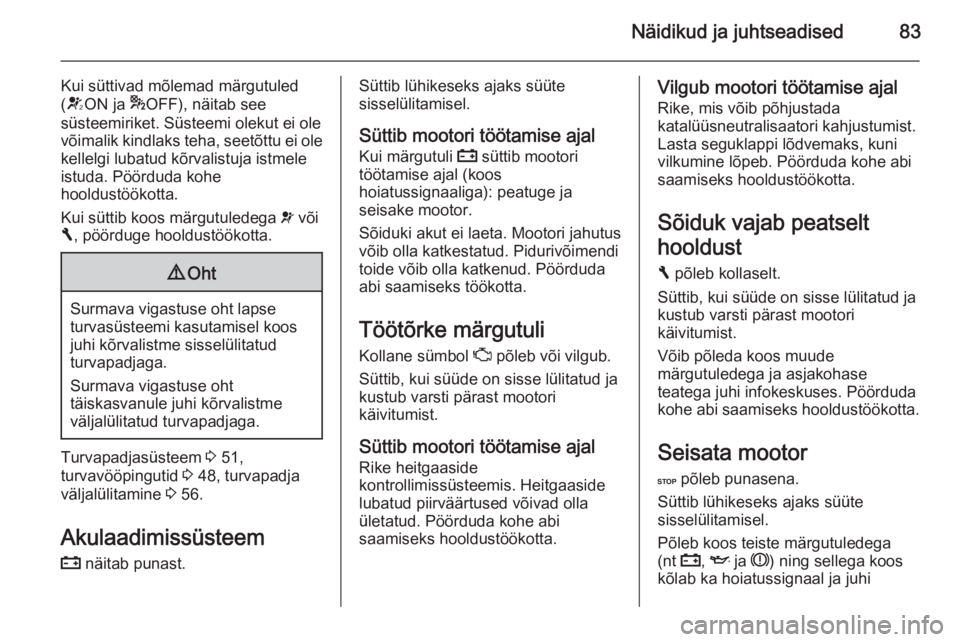

Kui süttivad mõlemad märgutuled
( V ON ja *OFF), näitab see
süsteemiriket. Süsteemi olekut ei ole
võimalik kindlaks teha, seetõttu ei ole kellelgi lubatud kõrvalistuja istmeleistuda. Pöörduda kohe
hooldustöökotta.
Kui süttib koos märgutuledega v või
F , pöörduge hooldustöökotta.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Turvapadjasüsteem 3 51,
turvavööpingutid 3 48, turvapadja
väljalülitamine 3 56.
Akulaadimissüsteem
p näitab punast.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Süttib mootori töötamise ajal Kui märgutuli p süttib mootori
töötamise ajal (koos
hoiatussignaaliga): peatuge ja
seisake mootor.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
toide võib olla katkenud. Pöörduda
abi saamiseks töökotta.
Töötõrke märgutuli Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Rike heitgaaside
kontrollimissüsteemis. Heitgaaside lubatud piirväärtused võivad olla
ületatud. Pöörduda kohe abi
saamiseks hooldustöökotta.Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselt
hooldust
F põleb kollaselt.
Süttib, kui süüde on sisse lülitatud ja
kustub varsti pärast mootori
käivitumist.
Võib põleda koos muude
märgutuledega ja asjakohase
teatega juhi infokeskuses. Pöörduda
kohe abi saamiseks hooldustöökotta.
Seisata mootor
C põleb punasena.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Põleb koos teiste märgutuledega
(nt p, I ja R) ning sellega koos
kõlab ka hoiatussignaal ja juhi

84Näidikud ja juhtseadised
infokeskuses kuvatakse asjakohast
teadet: seisake mootor viivitamatult ja
pöörduge hooldustöökotta.
Pidurisüsteem R näitab punast.
Süttib seisupiduri vabastamisel, kui
pidurisüsteemi vedelikutase on liiga
madal 3 136.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib, kui süüte sisselülitamisel on
seisupidur rakendatud 3 118 ja
kustub, kui seisupidur vabastada.
Kui juhi infokeskuses kuvatakse
pidurite rikke teade, on
pidurisüsteemis rike. Pöörduda kohe
abi saamiseks hooldustöökotta.
Pidurisüsteem 3 117.
ABS pidurisüsteem
Kollane sümbol u põleb.
Süttib lühikeseks ajaks pärast süüte
sisselülitamist. Süsteem on
töövalmis, kui märgutuli u kustub.
Kui märgutuli u ei kustu mõne
sekundi möödudes või süttib sõidu
ajal, on ABS-süsteemis rike. Samuti
võib süttida näidikuplokis märgutuli
F ja juhi infokeskusesse ilmuda
asjakohane teade. Pidurisüsteem
säilitab töövõime ilma ABS-i
juhtimiseta.
Kui märgutuled u, F , R ja C
põlevad, on ABS-süsteem
blokeeritud ning juhi infokeskuses
kuvatakse asjakohast teadet.
Pöörduda kohe abi saamiseks
hooldustöökotta.
Bokeerumisvastane pidurisüsteem
3 118.
Kõrgema käigu
sisselülitamine Süttib k või j.
Selle märgutule süttimisel on
soovitatav kütuse säästmiseks käiku
vahetada.Elektrooniline
stabiilsussüsteem
Kollane sümbol v vilgub või põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Vilgub sõidu ajal
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Põleb sõidu ajal
Süsteem ei ole saadaval. Samuti
ilmub juhi infokeskusesse
asjakohane teade.
Elektrooniline stabiilsussüsteem
3 120, veojõukontrolli süsteem
3 119.
Mootori jahutusvedeliku
temperatuur W põleb siniselt või punaselt.
Süttib korraks punaselt, kui süüde
sisse lülitada ja jääb seejärel siniselt
põlema.

Näidikud ja juhtseadised85
Põleb mootori töötamise ajal
punaselt. Peatuda, lülitada mootor välja.Ettevaatust
Jahutusvedeliku temperatuur on
liiga kõrge.
Kontrollida jahutusvedeliku taset
3 134.
Kui jahutusvedelikku on piisavalt,
pöörduda hooldustöökoja poole.
Enne sõitma asumist peab märgutuli
muutuma siniseks.
Eelsoojendus Kollane sümbol ! põleb.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Rehvirõhu
jälgimissüsteem
w põleb või vilgub.
Põleb
Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Vilgub Rike süsteemis või on paigaldatud
ilma rõhuandurita rehv ( nt varuratas).
Pärast viivitust jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Rehvirõhu jälgimise süsteem 3 151.
Mootoriõli surve I näitab punast.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Süttib mootori töötamise ajal
Kui märgutuli I süttib mootori
töötamise ajal (koos
hoiatussignaaliga): peatuge ja
seisake mootor.Ettevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valige vabakäik (või seadke käigukang asendisse N).
3. Eemalduda liiklusvoost nii kiiresti kui võimalik ilma teisi sõidukeidsegamata.
4. Lülitada süüde välja.

86Näidikud ja juhtseadised9Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu.
Võtit ei tohi enne sõiduki täielikku
peatumist eemaldada, vastasel
juhul võib ootamatult rakenduda
roolilukusti.
Kontrollida õlitaset enne pöördumist
abi saamiseks hooldustöökotta
3 133.
Kütuse kokkuhoiu režiim ECO põleb roheliselt, kui ökorežiim
on kütusekulu vähendamiseks sisse
lülitatud.
Ökorežiim, ökonoomne sõidustiil
3 108.
Madal kütusetase
Kollane sümbol Y põleb.
Põleb, kui tase kütusepaagis on liiga
madal; tankige kohe 3 128.
Katalüüsneutralisaator 3 116.
Õhu väljalaskmine diislikütuse
süsteemist 3 138.
Autostop
D süttib, kui mootor on automaatselt
seiskunud.
Peatamis-käivitussüsteem 3 113.
Välisvalgustus Roheline sümbol 9 põleb.
Põleb, kui esilaternad on sisse
lülitatud.
Roheline sümbol 8 põleb.
Põleb, kui külgtuled on sisse lülitatud.
Valgustus 3 91.
Kaugtuli Sinine sümbol P põleb.
Põleb, kui kaugtuled on sisse lülitatud
ja esitulede vilgutamise ajal 3 92.
Udutuli
Roheline sümbol > põleb.Põleb, kui eesmised udutuled on
sisse lülitatud 3 93.
Tagumine udutuli Roheline sümbol r põleb.
Põleb, kui tagumine udutuli on sisse
lülitatud 3 94.
Püsikiiruse regulaator
m , U põleb roheliselt või kollaselt.
m põleb rohelisena, kui teatud kiirus
on salvestatud.
U põleb rohelisena, kui süsteem on
sisse lülitatud.
Kiirusepiirik
Kollane sümbol U põleb.
U põleb kollasena, kui süsteem on
sisse lülitatud.
Püsikiiruse regulaator ja kiirusepiirik
3 121.
Uks lahti
U näitab punast.
Põleb, kui uks ei ole täielikult suletud.

Näidikud ja juhtseadised87InfonäidikudJuhi infokeskus
Olenevalt sõiduki konfiguratsioonist
on ekraanil järgmised andmed:
■ Välistemperatuur 3 75
■ Kell 3 75
■ Läbisõidumõõdik 3 77
■ Päevasõidumõõdik 3 77
■ Hooldusnäidik 3 79
■ Sõidukiteated 3 87
■ Pardaarvuti 3 89
Infoekraan
Infotainment-süsteemi keskmine
ekraan kuvab aega ja Infotainment-
süsteemiga seotud teavet.
Lisateavet vt Infotainment-süsteemi
kasutusjuhendist.
Teated sõiduki kohta
SõidukiteatedTeateid kuvatakse juhi infokeskuses
ja nendega koos võib süttida
näidikuplokis märgutuli F või C.
Infoteated Infoteated, mis on seotud nt mootorikäivitamistingimustega, peatumis-/
käivitamissüsteemiga, seisupiduri
kasutamisega, kesklukustusega,
roolilukustusega jms, kirjeldavad
sõiduki funktsioonide hetkeolekut
ning juhendavad nende kasutamisel.
Tõrketeated
Tõrketeateid, mis on seotud nt
kütusefiltri, turvapatjade,
väljalaskegaasi heite jms, kuvatakse
koos märgutulega F. Sõitke
ettevaatlikult ja pöörduge esimesel
võimalusel hooldustöökotta.
Tõrketeadete ekraanilt
kõrvaldamiseks vajutage
klaasipuhasti hoova otsas olevat
nuppu. Mõne sekundi pärast võib
teade automaatselt kaduda ja sümbol

88Näidikud ja juhtseadised
F jääb põlema. Tõrketeade
salvestatakse seejärel
pardasüsteemis.
Hoiatused
Hoiatusteated, mis on seotud nt
mootori, pidurite või pidurisüsteemi
rikkega, kuvatakse koos märgutulega C ning olenevalt teatest ka koos
hoiatussignaaliga. Seisata kohe
mootor ja pöörduda abi saamiseks
hooldustöökotta.
Kütusesäästu teated
Kütusesäästu teated sisaldavad
näpunäiteid kütusekulu
vähendamiseks. Sõite saab süsteemi mällu salvestada, et saaksite nende
jõudlust võrrelda.
Lisateavet vt Infotainment-süsteemi
juhendist.
Kütusesäästu hinne 3 89.
Hoiatussignaalid
Asjakohast teadet võidakse kuvada
ka juhi infokeskuses koos
hoiatussignaaliga.Mootori käivitamisel või sõidu
ajal: ■ Kui turvavöö ei ole kinnitatud 3 48.
■ Suunatulede või reavahetuse märguande töötamise ajal 3 93.
■ Teatud märgutulede põlemise ajal. ■ Kui parkimisabisüsteemi andur tuvastab objekti 3 124.
■ Kui sõiduki kiirus ületab lühiajaliselt
seatud piirkiirust 3 124.
■ Kui uks või mootoriruumi kaas pole
korralikult suletud, kui sõiduki kiirus
on teatud kiirusest suurem.
■ Kui elektrooniline võti pole tuvastustsoonis.
Elektrooniline võtmesüsteem 3 22,
toitenupp 3 110.
Kui sõiduk on peatatud ja/või
juhiuks on avatud: ■ Kui võti on jäetud süütelukku.
■ Kui elektrooniline võti on jäetud kaardilugejasse.
Elektrooniline võtmesüsteem 3 22,
toitenupp 3 110.
■ Kui sõiduk on režiimis Autostop.Peatamis-käivitussüsteem 3 113.
■ Kui välisvalgustus on sisse lülitatud.
Mootoriõli tase Mootori õlitaseme alampiirini
jõudmisel kuvatakse juhi
infokeskuses asjakohast teadet
30 sekundit pärast süüte
sisselülitamist.
Õlitaseme kontrollimine 3 133.
