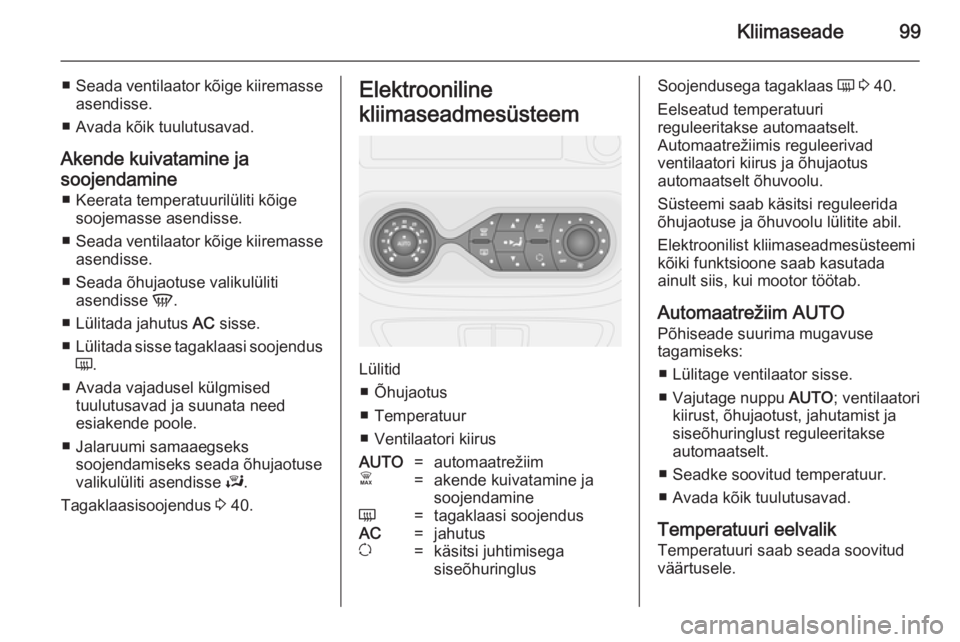

Kliimaseade99
■Seada ventilaator kõige kiiremasse
asendisse.
■ Avada kõik tuulutusavad.
Akende kuivatamine ja
soojendamine ■ Keerata temperatuurilüliti kõige soojemasse asendisse.
■ Seada ventilaator kõige kiiremasse
asendisse.
■ Seada õhujaotuse valikulüliti asendisse V.
■ Lülitada jahutus AC sisse.
■ Lülitada sisse tagaklaasi soojendus
Ü .
■ Avada vajadusel külgmised tuulutusavad ja suunata need
esiakende poole.
■ Jalaruumi samaaegseks soojendamiseks seada õhujaotuse
valikulüliti asendisse J.
Tagaklaasisoojendus 3 40.Elektrooniline
kliimaseadmesüsteem
Lülitid ■ Õhujaotus
■ Temperatuur
■ Ventilaatori kiirus
AUTO=automaatrežiimÊ=akende kuivatamine ja
soojendamineÜ=tagaklaasi soojendusAC=jahutusu=käsitsi juhtimisega
siseõhuringlusSoojendusega tagaklaas Ü 3 40.
Eelseatud temperatuuri
reguleeritakse automaatselt.
Automaatrežiimis reguleerivad
ventilaatori kiirus ja õhujaotus
automaatselt õhuvoolu.
Süsteemi saab käsitsi reguleerida õhujaotuse ja õhuvoolu lülitite abil.
Elektroonilist kliimaseadmesüsteemi
kõiki funktsioone saab kasutada
ainult siis, kui mootor töötab.
Automaatrežiim AUTO Põhiseade suurima mugavuse
tagamiseks:
■ Lülitage ventilaator sisse.
■ Vajutage nuppu AUTO; ventilaatori
kiirust, õhujaotust, jahutamist ja
siseõhuringlust reguleeritakse
automaatselt.
■ Seadke soovitud temperatuur.
■ Avada kõik tuulutusavad.
Temperatuuri eelvalik
Temperatuuri saab seada soovitud
väärtusele.

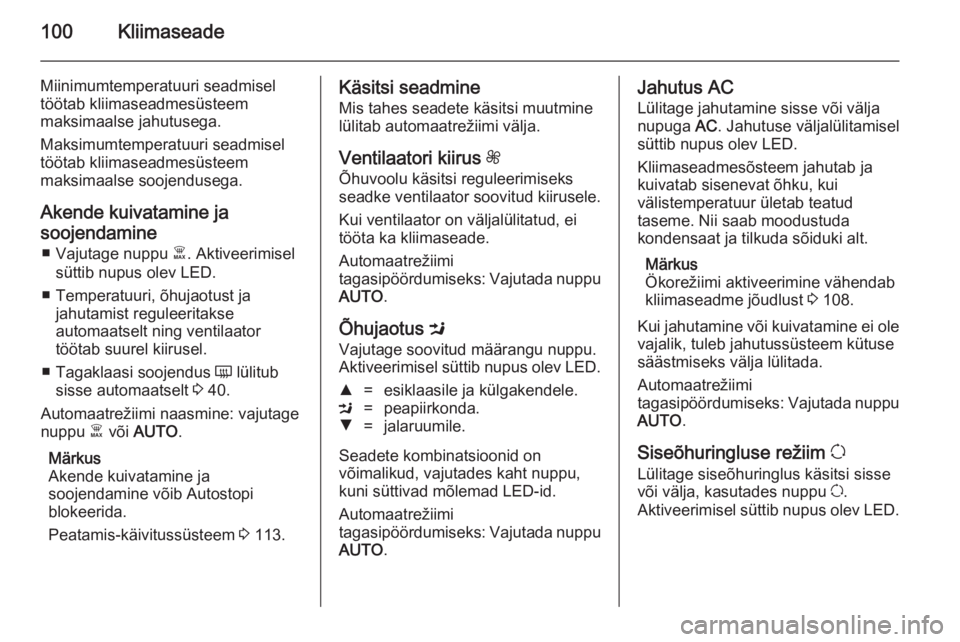

100Kliimaseade
Miinimumtemperatuuri seadmisel
töötab kliimaseadmesüsteem
maksimaalse jahutusega.
Maksimumtemperatuuri seadmisel
töötab kliimaseadmesüsteem
maksimaalse soojendusega.
Akende kuivatamine ja
soojendamine ■ Vajutage nuppu Ê. Aktiveerimisel
süttib nupus olev LED.
■ Temperatuuri, õhujaotust ja jahutamist reguleeritakse
automaatselt ning ventilaator
töötab suurel kiirusel.
■ Tagaklaasi soojendus Ü lülitub
sisse automaatselt 3 40.
Automaatrežiimi naasmine: vajutage
nuppu Ê või AUTO .
Märkus
Akende kuivatamine ja
soojendamine võib Autostopi
blokeerida.
Peatamis-käivitussüsteem 3 113.Käsitsi seadmine
Mis tahes seadete käsitsi muutmine
lülitab automaatrežiimi välja.
Ventilaatori kiirus Z
Õhuvoolu käsitsi reguleerimiseks
seadke ventilaator soovitud kiirusele.
Kui ventilaator on väljalülitatud, ei
tööta ka kliimaseade.
Automaatrežiimi
tagasipöördumiseks: Vajutada nuppu
AUTO .
Õhujaotus M
Vajutage soovitud määrangu nuppu.
Aktiveerimisel süttib nupus olev LED.R=esiklaasile ja külgakendele.M=peapiirkonda.S=jalaruumile.
Seadete kombinatsioonid on
võimalikud, vajutades kaht nuppu,
kuni süttivad mõlemad LED-id.
Automaatrežiimi
tagasipöördumiseks: Vajutada nuppu AUTO .
Jahutus AC
Lülitage jahutamine sisse või välja
nupuga AC. Jahutuse väljalülitamisel
süttib nupus olev LED.
Kliimaseadmesõsteem jahutab ja
kuivatab sisenevat õhku, kui
välistemperatuur ületab teatud
taseme. Nii saab moodustuda
kondensaat ja tilkuda sõiduki alt.
Märkus
Ökorežiimi aktiveerimine vähendab
kliimaseadme jõudlust 3 108.
Kui jahutamine või kuivatamine ei ole vajalik, tuleb jahutussüsteem kütusesäästmiseks välja lülitada.
Automaatrežiimi
tagasipöördumiseks: Vajutada nuppu
AUTO .
Siseõhuringluse režiim u
Lülitage siseõhuringlus käsitsi sisse või välja, kasutades nuppu u.
Aktiveerimisel süttib nupus olev LED.

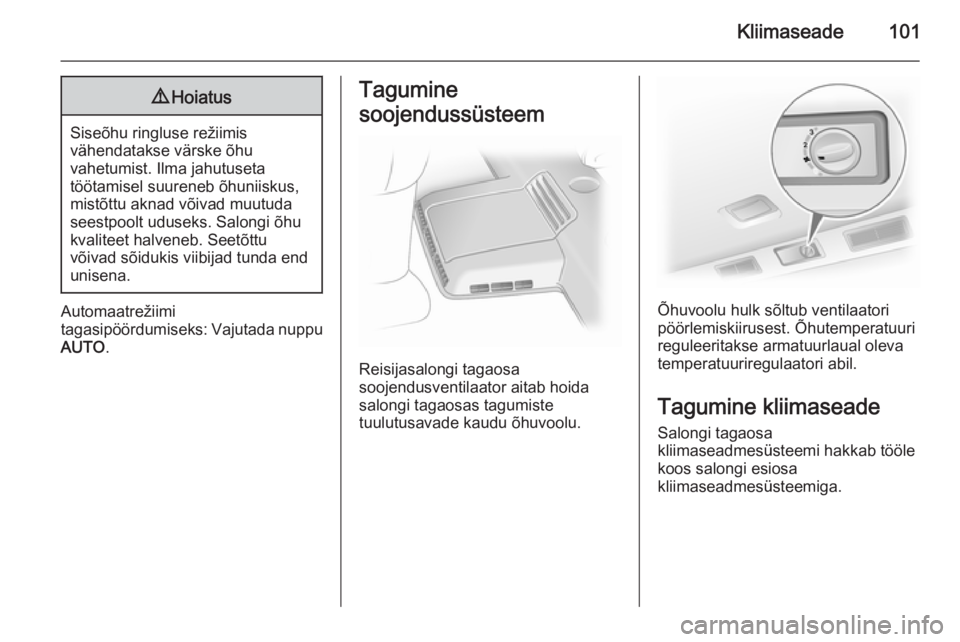

Kliimaseade1019Hoiatus
Siseõhu ringluse režiimis
vähendatakse värske õhu
vahetumist. Ilma jahutuseta
töötamisel suureneb õhuniiskus,
mistõttu aknad võivad muutuda
seestpoolt uduseks. Salongi õhu
kvaliteet halveneb. Seetõttu
võivad sõidukis viibijad tunda end
unisena.
Automaatrežiimi
tagasipöördumiseks: Vajutada nuppu AUTO .
Tagumine
soojendussüsteem
Reisijasalongi tagaosa
soojendusventilaator aitab hoida
salongi tagaosas tagumiste
tuulutusavade kaudu õhuvoolu.
Õhuvoolu hulk sõltub ventilaatori pöörlemiskiirusest. Õhutemperatuuri
reguleeritakse armatuurlaual oleva
temperatuuriregulaatori abil.
Tagumine kliimaseadeSalongi tagaosa
kliimaseadmesüsteemi hakkab tööle
koos salongi esiosa
kliimaseadmesüsteemiga.

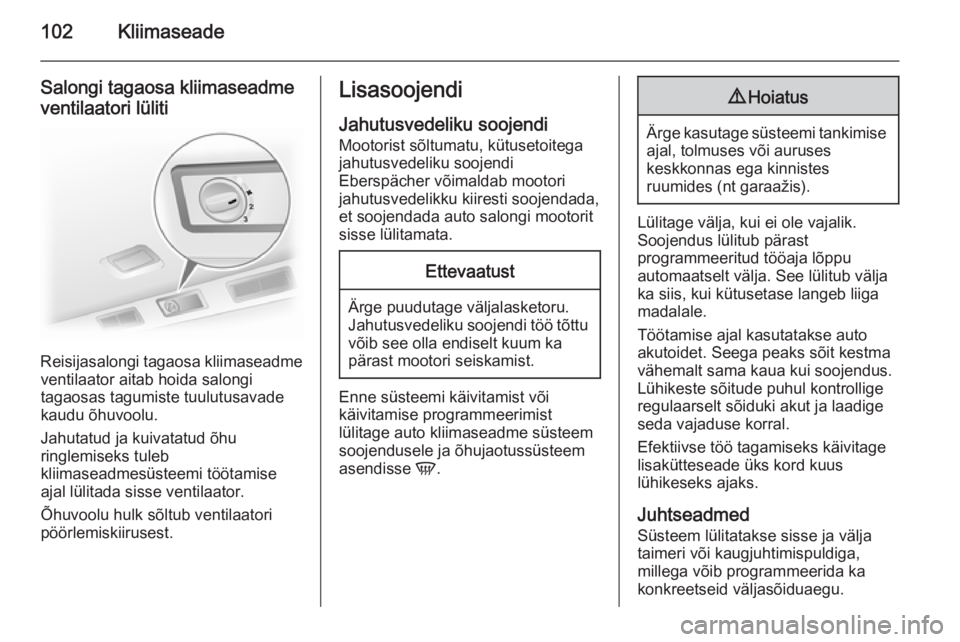

102Kliimaseade
Salongi tagaosa kliimaseadme
ventilaatori lüliti
Reisijasalongi tagaosa kliimaseadme ventilaator aitab hoida salongi
tagaosas tagumiste tuulutusavade
kaudu õhuvoolu.
Jahutatud ja kuivatatud õhu
ringlemiseks tuleb
kliimaseadmesüsteemi töötamise
ajal lülitada sisse ventilaator.
Õhuvoolu hulk sõltub ventilaatori
pöörlemiskiirusest.
Lisasoojendi
Jahutusvedeliku soojendi
Mootorist sõltumatu, kütusetoitega
jahutusvedeliku soojendi
Eberspächer võimaldab mootori
jahutusvedelikku kiiresti soojendada, et soojendada auto salongi mootorit
sisse lülitamata.Ettevaatust
Ärge puudutage väljalasketoru.
Jahutusvedeliku soojendi töö tõttu võib see olla endiselt kuum ka
pärast mootori seiskamist.
Enne süsteemi käivitamist või
käivitamise programmeerimist
lülitage auto kliimaseadme süsteem
soojendusele ja õhujaotussüsteem
asendisse V.
9Hoiatus
Ärge kasutage süsteemi tankimise
ajal, tolmuses või auruses
keskkonnas ega kinnistes
ruumides (nt garaažis).
Lülitage välja, kui ei ole vajalik.
Soojendus lülitub pärast
programmeeritud tööaja lõppu
automaatselt välja. See lülitub välja
ka siis, kui kütusetase langeb liiga
madalale.
Töötamise ajal kasutatakse auto
akutoidet. Seega peaks sõit kestma
vähemalt sama kaua kui soojendus.
Lühikeste sõitude puhul kontrollige
regulaarselt sõiduki akut ja laadige
seda vajaduse korral.
Efektiivse töö tagamiseks käivitage
lisakütteseade üks kord kuus
lühikeseks ajaks.
Juhtseadmed Süsteem lülitatakse sisse ja välja
taimeri või kaugjuhtimispuldiga,
millega võib programmeerida ka
konkreetseid väljasõiduaegu.

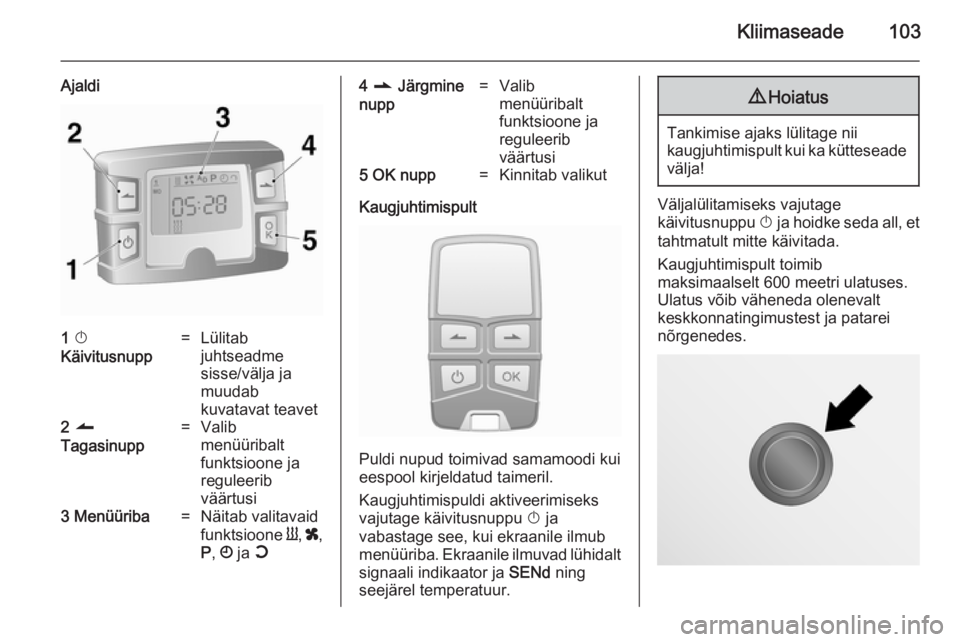

Kliimaseade103
Ajaldi1 X
Käivitusnupp=Lülitab
juhtseadme
sisse/välja ja
muudab
kuvatavat teavet2 q
Tagasinupp=Valib
menüüribalt
funktsioone ja
reguleerib
väärtusi3 Menüüriba=Näitab valitavaid
funktsioone Y, x ,
P , Ö ja Y4 r Järgmine
nupp=Valib
menüüribalt
funktsioone ja
reguleerib
väärtusi5 OK nupp=Kinnitab valikut
Kaugjuhtimispult
Puldi nupud toimivad samamoodi kui
eespool kirjeldatud taimeril.
Kaugjuhtimispuldi aktiveerimiseks
vajutage käivitusnuppu X ja
vabastage see, kui ekraanile ilmub
menüüriba. Ekraanile ilmuvad lühidalt
signaali indikaator ja SENd ning
seejärel temperatuur.
9 Hoiatus
Tankimise ajaks lülitage nii
kaugjuhtimispult kui ka kütteseade välja!
Väljalülitamiseks vajutage
käivitusnuppu X ja hoidke seda all, et
tahtmatult mitte käivitada.
Kaugjuhtimispult toimib
maksimaalselt 600 meetri ulatuses.
Ulatus võib väheneda olenevalt
keskkonnatingimustest ja patarei
nõrgenedes.

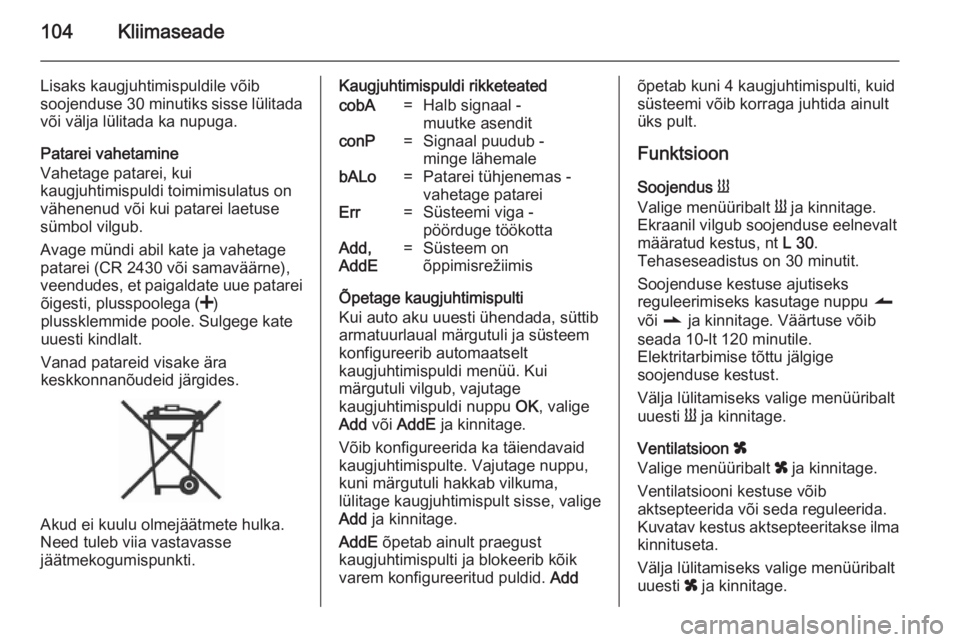

104Kliimaseade
Lisaks kaugjuhtimispuldile võib
soojenduse 30 minutiks sisse lülitada
või välja lülitada ka nupuga.
Patarei vahetamine
Vahetage patarei, kui
kaugjuhtimispuldi toimimisulatus on
vähenenud või kui patarei laetuse
sümbol vilgub.
Avage mündi abil kate ja vahetage
patarei (CR 2430 või samaväärne),
veendudes, et paigaldate uue patarei
õigesti, plusspoolega ( <)
plussklemmide poole. Sulgege kate
uuesti kindlalt.
Vanad patareid visake ära
keskkonnanõudeid järgides.
Akud ei kuulu olmejäätmete hulka.
Need tuleb viia vastavasse
jäätmekogumispunkti.
Kaugjuhtimispuldi rikketeatedcobA=Halb signaal -
muutke asenditconP=Signaal puudub -
minge lähemalebALo=Patarei tühjenemas -
vahetage patareiErr=Süsteemi viga -
pöörduge töökottaAdd,
AddE=Süsteem on
õppimisrežiimis
Õpetage kaugjuhtimispulti
Kui auto aku uuesti ühendada, süttib
armatuurlaual märgutuli ja süsteem
konfigureerib automaatselt
kaugjuhtimispuldi menüü. Kui
märgutuli vilgub, vajutage
kaugjuhtimispuldi nuppu OK, valige
Add või AddE ja kinnitage.
Võib konfigureerida ka täiendavaid
kaugjuhtimispulte. Vajutage nuppu,
kuni märgutuli hakkab vilkuma,
lülitage kaugjuhtimispult sisse, valige
Add ja kinnitage.
AddE õpetab ainult praegust
kaugjuhtimispulti ja blokeerib kõik varem konfigureeritud puldid. Add
õpetab kuni 4 kaugjuhtimispulti, kuid
süsteemi võib korraga juhtida ainult
üks pult.
Funktsioon
Soojendus Y
Valige menüüribalt Y ja kinnitage.
Ekraanil vilgub soojenduse eelnevalt
määratud kestus, nt L 30.
Tehaseseadistus on 30 minutit.
Soojenduse kestuse ajutiseks
reguleerimiseks kasutage nuppu q
või r ja kinnitage. Väärtuse võib
seada 10-lt 120 minutile.
Elektritarbimise tõttu jälgige
soojenduse kestust.
Välja lülitamiseks valige menüüribalt
uuesti Y ja kinnitage.
Ventilatsioon x
Valige menüüribalt x ja kinnitage.
Ventilatsiooni kestuse võib
aktsepteerida või seda reguleerida.
Kuvatav kestus aktsepteeritakse ilma
kinnituseta.
Välja lülitamiseks valige menüüribalt
uuesti x ja kinnitage.

Kliimaseade105
Programmeerimine P
Võib programmeerida kuni 3
eelseatud väljasõiduaega kas ühe päeva või ühe nädala jooksul.
■ Valige menüüribalt P ja kinnitage
■ Valige soovitud eelseatud mälu number 1, 2 või 3 ja kinnitage
■ Valige päev ja kinnitage
■ Valige tund ja kinnitage
■ Valige minutid ja kinnitage
■ Valige Y või x ja kinnitage
■ Vajaduse korral seadke väljasõidueelse töötamise kestus ja
kinnitage
Järgmine aktiveeritav eelseatud mälu number on alla kriipsutatud ja
näidatakse nädalapäeva. Muude
eelseatud mälude numbrite
programmeerimiseks korrake sama.
Nupu X vajutamisel
programmeerimise ajal väljutakse
programmiseadeid salvestamata.
Eelseatud väljasõiduaja
kustutamiseks järgige
programmeerimissamme, kunisoojenduse sümbol Y hakkab
vilkuma. Vajutage nuppu q või r,
kuni ekraanile ilmub oFF, ja kinnitage.
Soojendus seiskub automaatselt
5 minuti möödumisel
programmeeritud väljasõiduajast.
Märkus
Kaugjuhtimissüsteemil on
temperatuuriandur, mis arvutab
töötamise kestuse olenevalt
ümbritsevast õhutemperatuurist ja
soovitud soojendustasemest (ECO või HIGH). Süsteem käivitub
automaatselt 5 kuni 60 minutit enne
programmeeritud väljasõiduaega.
Seadke nädalapäev, kellaaeg ja
soojenduse kestus Ö
Kui auto aku ühendus katkeb või on selle pinge liiga madal, tuleb seade
lähtestada.
■ Valige Ö ja kinnitage
■ Valige nädalapäev ja kinnitage
■ Muutke tunnid ja kinnitage
■ Muutke minutid ja kinnitage
■ Muutke soojenduse vaikimisi kestust ja kinnitageSoojenduse tase Y
Programmeeritud väljasõiduaegade
eelistatavaks soojenduse tasemeks
võib seada kas ECO või HIGH.
Valige Y ja kinnitage. Ekraanil vilgub
kas ECO või HIGH. Reguleerige
nupuga q või r ja kinnitage.

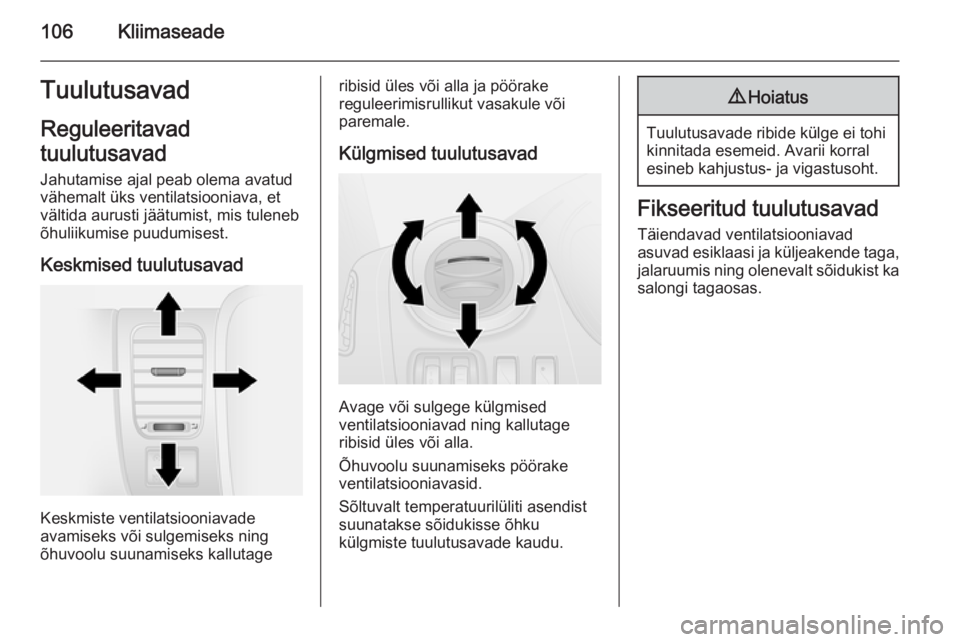

106KliimaseadeTuulutusavadReguleeritavad
tuulutusavad
Jahutamise ajal peab olema avatud
vähemalt üks ventilatsiooniava, et vältida aurusti jäätumist, mis tuleneb
õhuliikumise puudumisest.
Keskmised tuulutusavad
Keskmiste ventilatsiooniavade
avamiseks või sulgemiseks ning
õhuvoolu suunamiseks kallutage
ribisid üles või alla ja pöörake
reguleerimisrullikut vasakule või
paremale.
Külgmised tuulutusavad
Avage või sulgege külgmised
ventilatsiooniavad ning kallutage
ribisid üles või alla.
Õhuvoolu suunamiseks pöörake
ventilatsiooniavasid.
Sõltuvalt temperatuurilüliti asendist
suunatakse sõidukisse õhku
külgmiste tuulutusavade kaudu.
9 Hoiatus
Tuulutusavade ribide külge ei tohi
kinnitada esemeid. Avarii korral
esineb kahjustus- ja vigastusoht.
Fikseeritud tuulutusavad
Täiendavad ventilatsiooniavad
asuvad esiklaasi ja küljeakende taga,
jalaruumis ning olenevalt sõidukist ka salongi tagaosas.

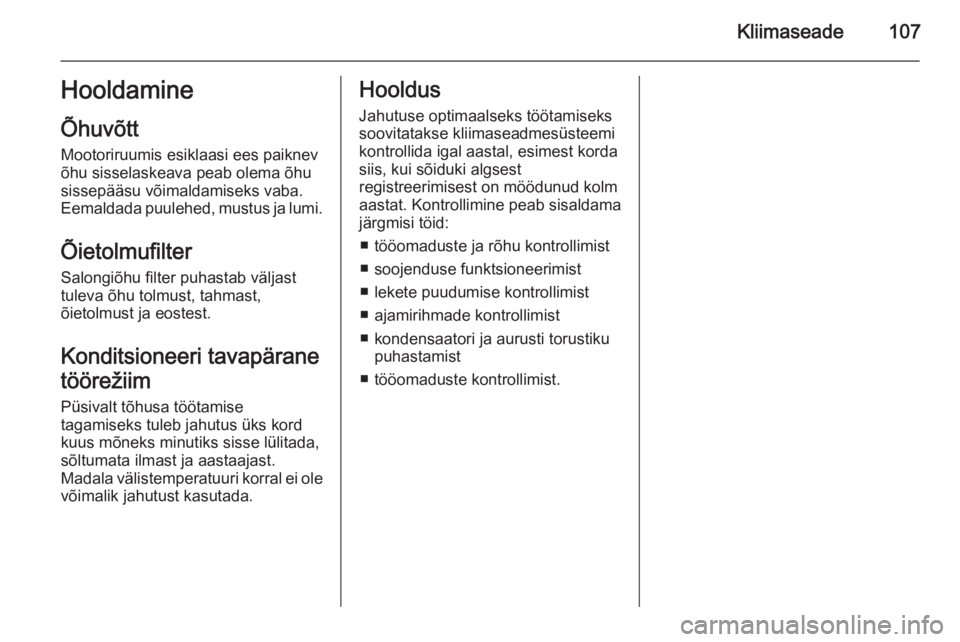

Kliimaseade107Hooldamine
Õhuvõtt Mootoriruumis esiklaasi ees paiknev
õhu sisselaskeava peab olema õhu
sissepääsu võimaldamiseks vaba.
Eemaldada puulehed, mustus ja lumi.
Õietolmufilter
Salongiõhu filter puhastab väljast
tuleva õhu tolmust, tahmast,
õietolmust ja eostest.
Konditsioneeri tavapärane
töörežiim Püsivalt tõhusa töötamise
tagamiseks tuleb jahutus üks kord
kuus mõneks minutiks sisse lülitada,
sõltumata ilmast ja aastaajast.
Madala välistemperatuuri korral ei ole võimalik jahutust kasutada.Hooldus
Jahutuse optimaalseks töötamisekssoovitatakse kliimaseadmesüsteemi
kontrollida igal aastal, esimest korda
siis, kui sõiduki algsest
registreerimisest on möödunud kolm
aastat. Kontrollimine peab sisaldama
järgmisi töid:
■ tööomaduste ja rõhu kontrollimist■ soojenduse funktsioneerimist
■ lekete puudumise kontrollimist
■ ajamirihmade kontrollimist
■ kondensaatori ja aurusti torustiku puhastamist
■ tööomaduste kontrollimist.

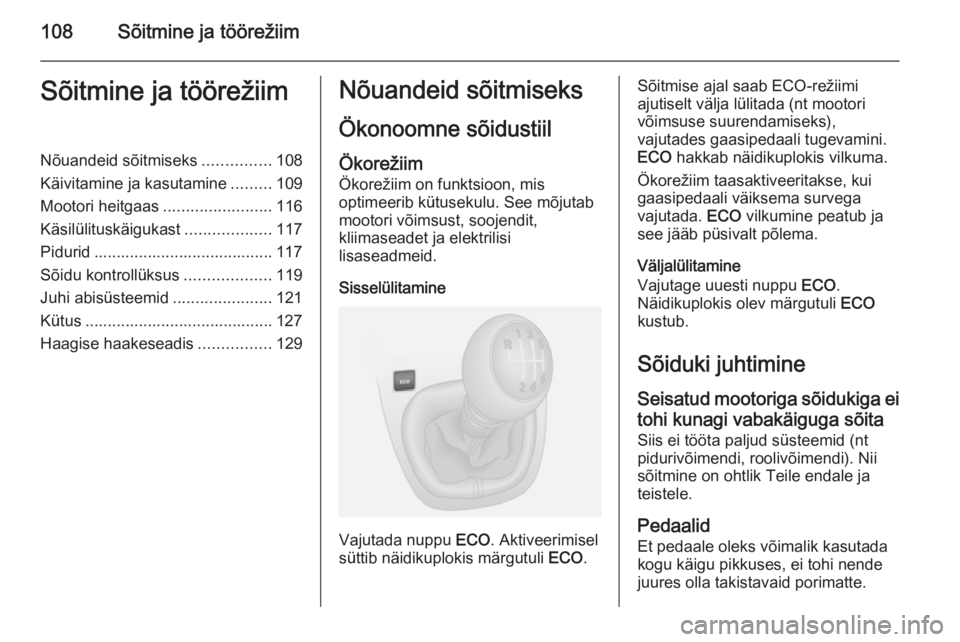

108Sõitmine ja töörežiimSõitmine ja töörežiimNõuandeid sõitmiseks...............108
Käivitamine ja kasutamine .........109
Mootori heitgaas ........................116
Käsilülituskäigukast ...................117
Pidurid ........................................ 117
Sõidu kontrollüksus ...................119
Juhi abisüsteemid ......................121
Kütus .......................................... 127
Haagise haakeseadis ................129Nõuandeid sõitmiseks
Ökonoomne sõidustiil Ökorežiim
Ökorežiim on funktsioon, mis
optimeerib kütusekulu. See mõjutab
mootori võimsust, soojendit,
kliimaseadet ja elektrilisi
lisaseadmeid.
Sisselülitamine
Vajutada nuppu ECO. Aktiveerimisel
süttib näidikuplokis märgutuli ECO.
Sõitmise ajal saab ECO-režiimi
ajutiselt välja lülitada (nt mootori
võimsuse suurendamiseks),
vajutades gaasipedaali tugevamini.
ECO hakkab näidikuplokis vilkuma.
Ökorežiim taasaktiveeritakse, kui
gaasipedaali väiksema survega
vajutada. ECO vilkumine peatub ja
see jääb püsivalt põlema.
Väljalülitamine
Vajutage uuesti nuppu ECO.
Näidikuplokis olev märgutuli ECO
kustub.
Sõiduki juhtimine
Seisatud mootoriga sõidukiga ei tohi kunagi vabakäiguga sõita
Siis ei tööta paljud süsteemid (nt
pidurivõimendi, roolivõimendi). Nii
sõitmine on ohtlik Teile endale ja
teistele.
Pedaalid Et pedaale oleks võimalik kasutada
kogu käigu pikkuses, ei tohi nende
juures olla takistavaid porimatte.
