OPEL VIVARO B 2015.5 Betriebsanleitung (in German)

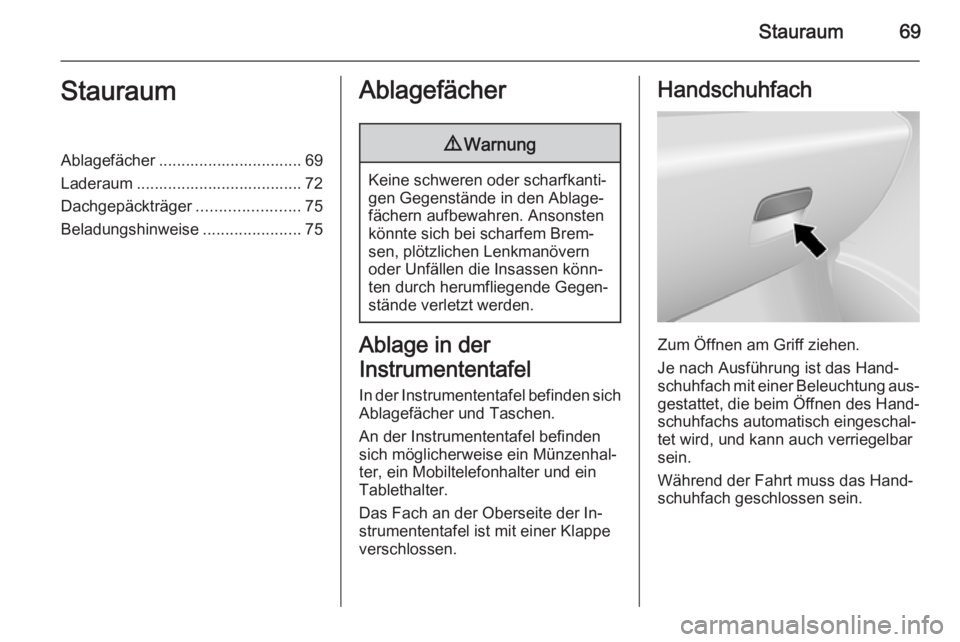

Stauraum69StauraumAblagefächer ................................ 69
Laderaum ..................................... 72 Dachgepäckträger .......................75
Beladungshinweise ......................75Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Insassen könn‐
ten durch herumfliegende Gegen‐
stände verletzt werden.
Ablage in der
Instrumententafel
In der Instrumententafel befinden sich Ablagefächer und Taschen.
An der Instrumententafel befinden
sich möglicherweise ein Münzenhal‐
ter, ein Mobiltelefonhalter und ein
Tablethalter.
Das Fach an der Oberseite der In‐
strumententafel ist mit einer Klappe
verschlossen.
Handschuhfach
Zum Öffnen am Griff ziehen.
Je nach Ausführung ist das Hand‐
schuhfach mit einer Beleuchtung aus‐
gestattet, die beim Öffnen des Hand‐
schuhfachs automatisch eingeschal‐
tet wird, und kann auch verriegelbar
sein.
Während der Fahrt muss das Hand‐
schuhfach geschlossen sein.

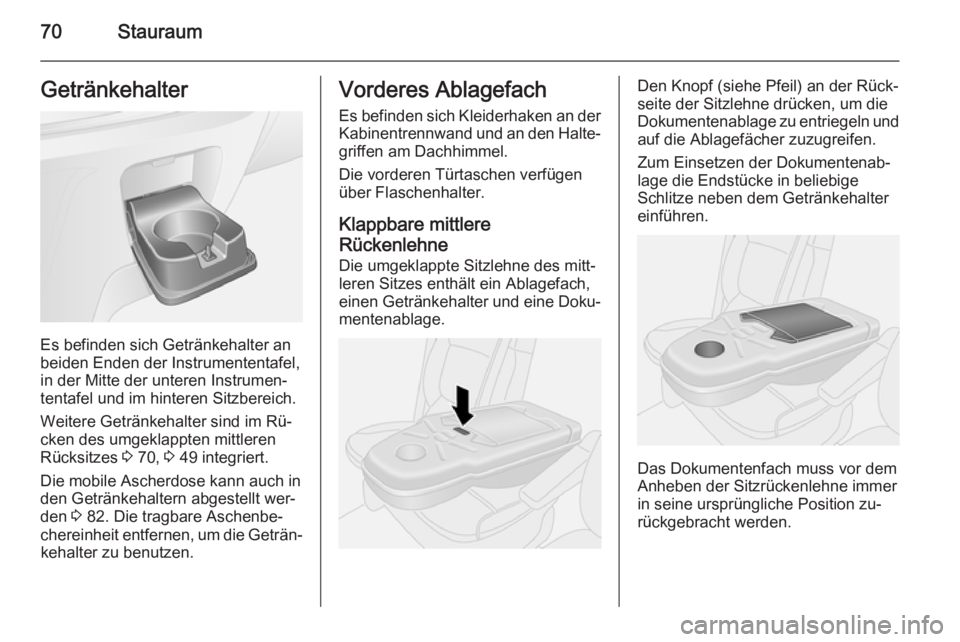

70StauraumGetränkehalter
Es befinden sich Getränkehalter an
beiden Enden der Instrumententafel,
in der Mitte der unteren Instrumen‐
tentafel und im hinteren Sitzbereich.
Weitere Getränkehalter sind im Rü‐
cken des umgeklappten mittleren Rücksitzes 3 70, 3 49 integriert.
Die mobile Ascherdose kann auch in den Getränkehaltern abgestellt wer‐
den 3 82. Die tragbare Aschenbe‐
chereinheit entfernen, um die Geträn‐ kehalter zu benutzen.
Vorderes Ablagefach
Es befinden sich Kleiderhaken an der Kabinentrennwand und an den Halte‐griffen am Dachhimmel.
Die vorderen Türtaschen verfügen über Flaschenhalter.
Klappbare mittlere
Rückenlehne
Die umgeklappte Sitzlehne des mitt‐
leren Sitzes enthält ein Ablagefach,
einen Getränkehalter und eine Doku‐ mentenablage.Den Knopf (siehe Pfeil) an der Rück‐
seite der Sitzlehne drücken, um die
Dokumentenablage zu entriegeln und
auf die Ablagefächer zuzugreifen.
Zum Einsetzen der Dokumentenab‐
lage die Endstücke in beliebige
Schlitze neben dem Getränkehalter
einführen.
Das Dokumentenfach muss vor dem
Anheben der Sitzrückenlehne immer in seine ursprüngliche Position zu‐
rückgebracht werden.

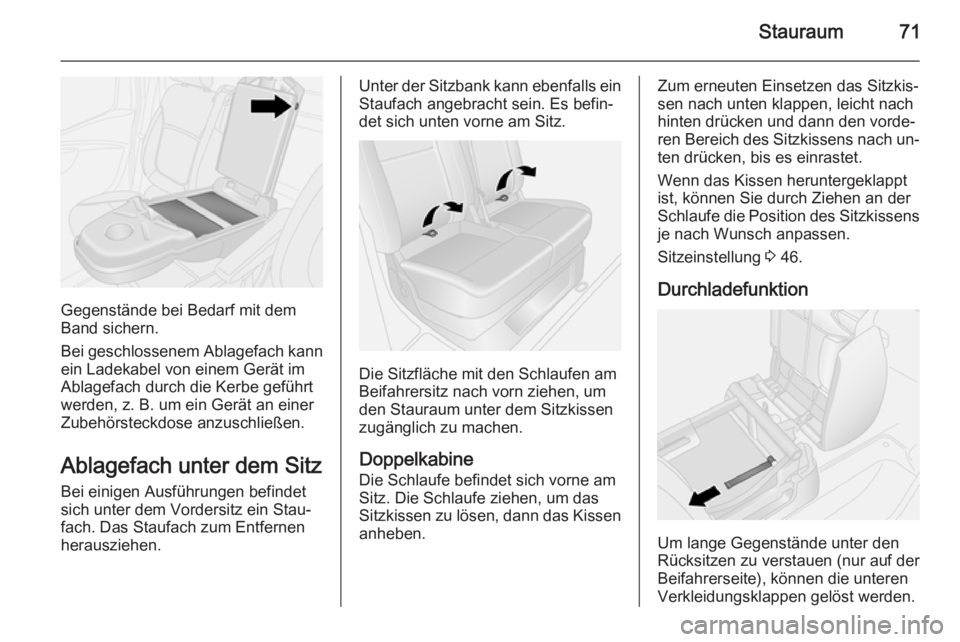

Stauraum71
Gegenstände bei Bedarf mit dem
Band sichern.
Bei geschlossenem Ablagefach kann
ein Ladekabel von einem Gerät im
Ablagefach durch die Kerbe geführt
werden, z. B. um ein Gerät an einer
Zubehörsteckdose anzuschließen.
Ablagefach unter dem Sitz Bei einigen Ausführungen befindet
sich unter dem Vordersitz ein Stau‐
fach. Das Staufach zum Entfernen herausziehen.
Unter der Sitzbank kann ebenfalls ein
Staufach angebracht sein. Es befin‐
det sich unten vorne am Sitz.
Die Sitzfläche mit den Schlaufen am
Beifahrersitz nach vorn ziehen, um
den Stauraum unter dem Sitzkissen
zugänglich zu machen.
Doppelkabine
Die Schlaufe befindet sich vorne am
Sitz. Die Schlaufe ziehen, um das Sitzkissen zu lösen, dann das Kissen anheben.
Zum erneuten Einsetzen das Sitzkis‐
sen nach unten klappen, leicht nach
hinten drücken und dann den vorde‐
ren Bereich des Sitzkissens nach un‐
ten drücken, bis es einrastet.
Wenn das Kissen heruntergeklappt
ist, können Sie durch Ziehen an der Schlaufe die Position des Sitzkissens je nach Wunsch anpassen.
Sitzeinstellung 3 46.
Durchladefunktion
Um lange Gegenstände unter den
Rücksitzen zu verstauen (nur auf der
Beifahrerseite), können die unteren
Verkleidungsklappen gelöst werden.

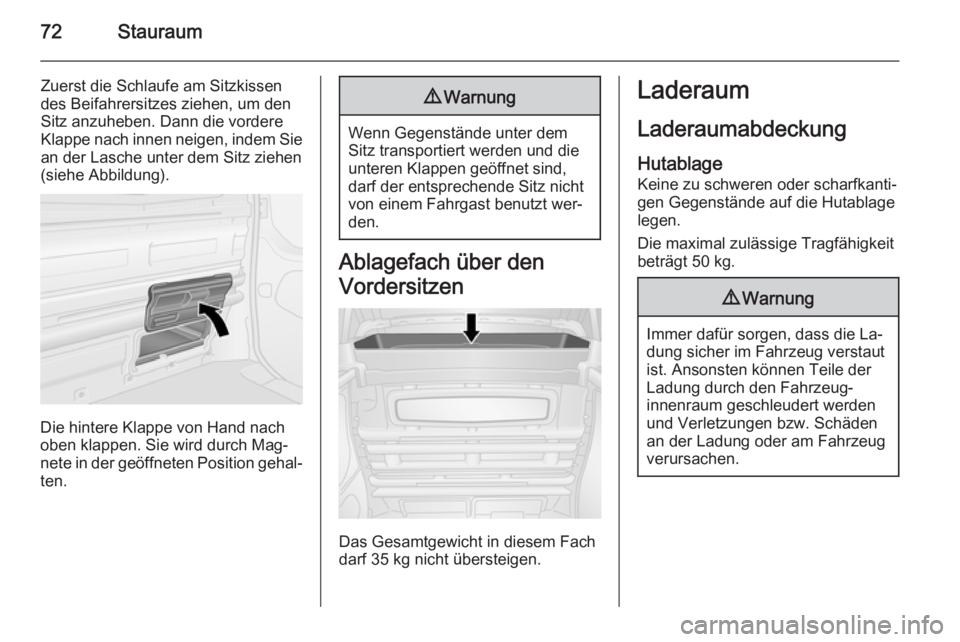

72Stauraum
Zuerst die Schlaufe am Sitzkissen
des Beifahrersitzes ziehen, um den
Sitz anzuheben. Dann die vordere
Klappe nach innen neigen, indem Sie an der Lasche unter dem Sitz ziehen(siehe Abbildung).
Die hintere Klappe von Hand nach
oben klappen. Sie wird durch Mag‐ nete in der geöffneten Position gehal‐
ten.
9 Warnung
Wenn Gegenstände unter dem
Sitz transportiert werden und die
unteren Klappen geöffnet sind,
darf der entsprechende Sitz nicht
von einem Fahrgast benutzt wer‐
den.
Ablagefach über den
Vordersitzen
Das Gesamtgewicht in diesem Fach
darf 35 kg nicht übersteigen.
Laderaum
Laderaumabdeckung Hutablage
Keine zu schweren oder scharfkanti‐
gen Gegenstände auf die Hutablage
legen.
Die maximal zulässige Tragfähigkeit
beträgt 50 kg.9 Warnung
Immer dafür sorgen, dass die La‐
dung sicher im Fahrzeug verstaut
ist. Ansonsten können Teile der
Ladung durch den Fahrzeug‐
innenraum geschleudert werden
und Verletzungen bzw. Schäden
an der Ladung oder am Fahrzeug
verursachen.

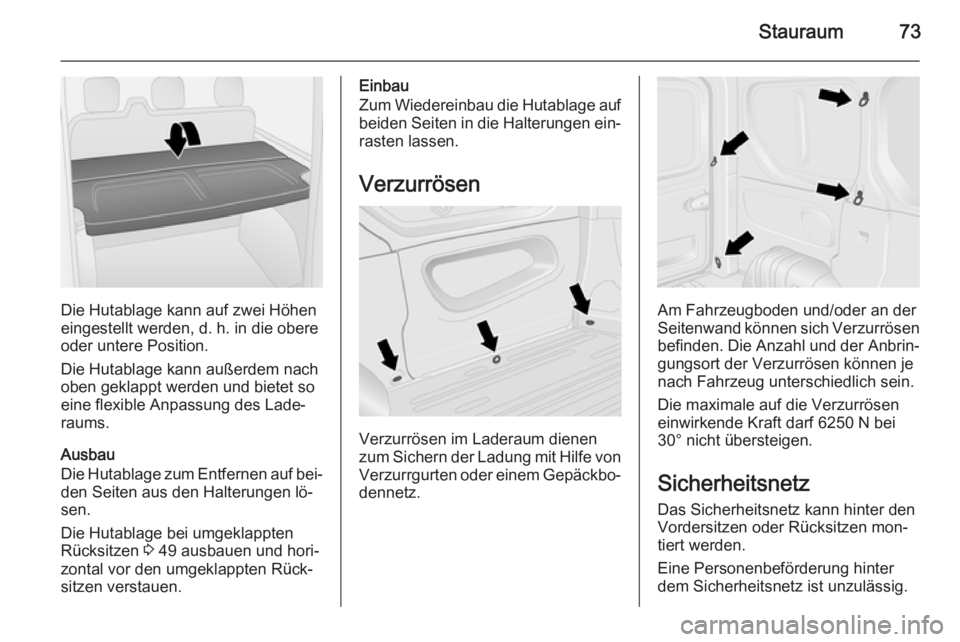

Stauraum73
Die Hutablage kann auf zwei Höhen
eingestellt werden, d. h. in die obere
oder untere Position.
Die Hutablage kann außerdem nach
oben geklappt werden und bietet so
eine flexible Anpassung des Lade‐ raums.
Ausbau
Die Hutablage zum Entfernen auf bei‐
den Seiten aus den Halterungen lö‐
sen.
Die Hutablage bei umgeklappten
Rücksitzen 3 49 ausbauen und hori‐
zontal vor den umgeklappten Rück‐ sitzen verstauen.
Einbau
Zum Wiedereinbau die Hutablage auf beiden Seiten in die Halterungen ein‐
rasten lassen.
Verzurrösen
Verzurrösen im Laderaum dienen
zum Sichern der Ladung mit Hilfe von Verzurrgurten oder einem Gepäckbo‐
dennetz.
Am Fahrzeugboden und/oder an der
Seitenwand können sich Verzurrösen
befinden. Die Anzahl und der Anbrin‐ gungsort der Verzurrösen können je
nach Fahrzeug unterschiedlich sein.
Die maximale auf die Verzurrösen
einwirkende Kraft darf 6250 N bei
30° nicht übersteigen.
Sicherheitsnetz Das Sicherheitsnetz kann hinter den
Vordersitzen oder Rücksitzen mon‐
tiert werden.
Eine Personenbeförderung hinter
dem Sicherheitsnetz ist unzulässig.

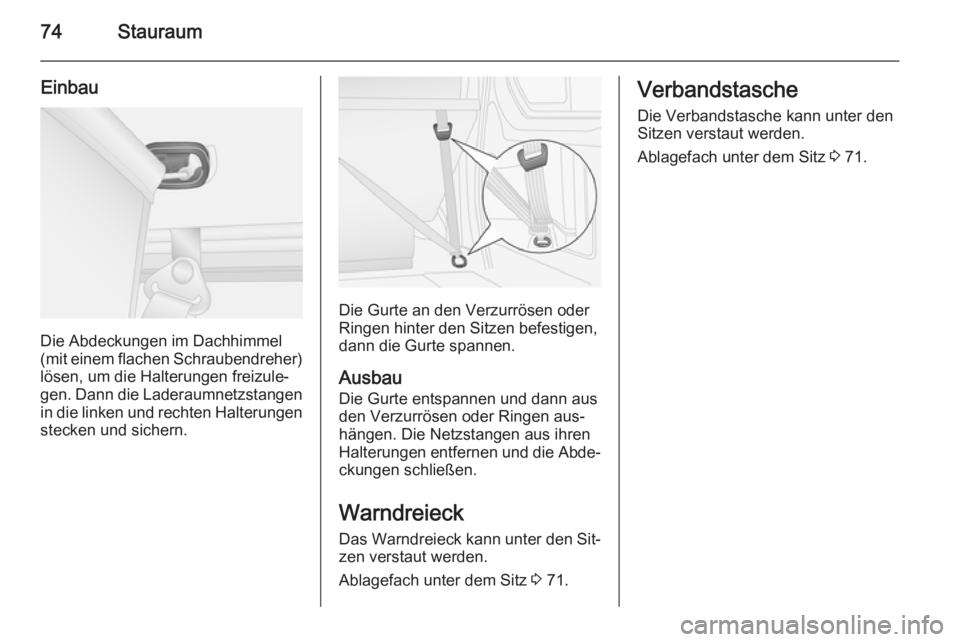

74Stauraum
Einbau
Die Abdeckungen im Dachhimmel
(mit einem flachen Schraubendreher)
lösen, um die Halterungen freizule‐
gen. Dann die Laderaumnetzstangen in die linken und rechten Halterungenstecken und sichern.
Die Gurte an den Verzurrösen oder
Ringen hinter den Sitzen befestigen,
dann die Gurte spannen.
Ausbau Die Gurte entspannen und dann aus
den Verzurrösen oder Ringen aus‐
hängen. Die Netzstangen aus ihren
Halterungen entfernen und die Abde‐ ckungen schließen.
Warndreieck Das Warndreieck kann unter den Sit‐
zen verstaut werden.
Ablagefach unter dem Sitz 3 71.
Verbandstasche
Die Verbandstasche kann unter den
Sitzen verstaut werden.
Ablagefach unter dem Sitz 3 71.

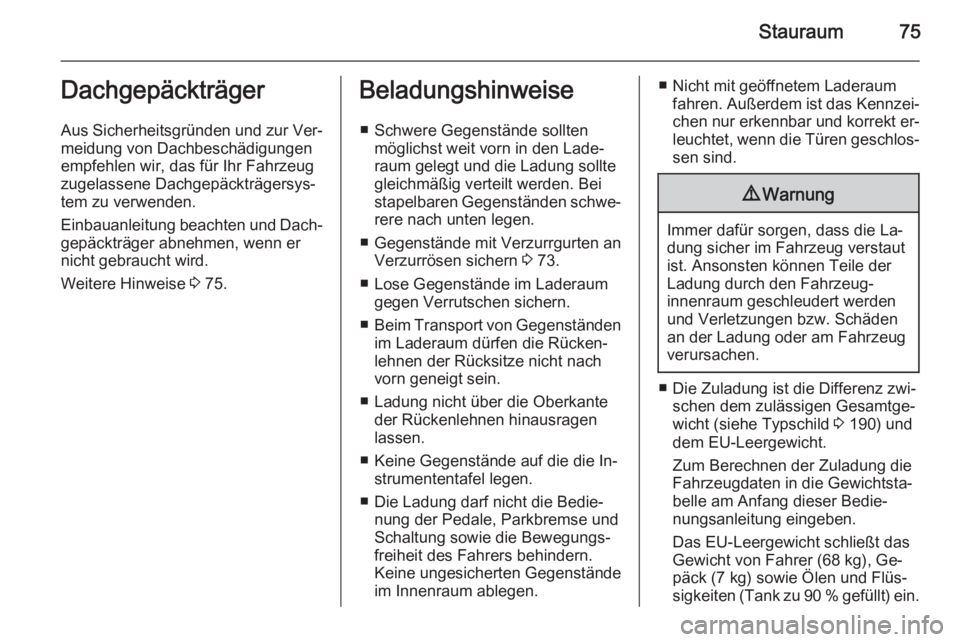

Stauraum75Dachgepäckträger
Aus Sicherheitsgründen und zur Ver‐
meidung von Dachbeschädigungen
empfehlen wir, das für Ihr Fahrzeug
zugelassene Dachgepäckträgersys‐
tem zu verwenden.
Einbauanleitung beachten und Dach‐
gepäckträger abnehmen, wenn er
nicht gebraucht wird.
Weitere Hinweise 3 75.Beladungshinweise
■ Schwere Gegenstände sollten möglichst weit vorn in den Lade‐
raum gelegt und die Ladung sollte
gleichmäßig verteilt werden. Bei
stapelbaren Gegenständen schwe‐ rere nach unten legen.
■ Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 73.
■ Lose Gegenstände im Laderaum gegen Verrutschen sichern.
■ Beim Transport von Gegenständen
im Laderaum dürfen die Rücken‐
lehnen der Rücksitze nicht nach
vorn geneigt sein.
■ Ladung nicht über die Oberkante der Rückenlehnen hinausragen
lassen.
■ Keine Gegenstände auf die die In‐ strumententafel legen.
■ Die Ladung darf nicht die Bedie‐ nung der Pedale, Parkbremse und
Schaltung sowie die Bewegungs‐
freiheit des Fahrers behindern.
Keine ungesicherten Gegenstände
im Innenraum ablegen.■ Nicht mit geöffnetem Laderaum fahren. Außerdem ist das Kennzei‐
chen nur erkennbar und korrekt er‐ leuchtet, wenn die Türen geschlos‐
sen sind.9 Warnung
Immer dafür sorgen, dass die La‐
dung sicher im Fahrzeug verstaut
ist. Ansonsten können Teile der
Ladung durch den Fahrzeug‐
innenraum geschleudert werden
und Verletzungen bzw. Schäden
an der Ladung oder am Fahrzeug
verursachen.
■ Die Zuladung ist die Differenz zwi‐ schen dem zulässigen Gesamtge‐
wicht (siehe Typschild 3 190) und
dem EU-Leergewicht.
Zum Berechnen der Zuladung die
Fahrzeugdaten in die Gewichtsta‐
belle am Anfang dieser Bedie‐
nungsanleitung eingeben.
Das EU-Leergewicht schließt das
Gewicht von Fahrer (68 kg), Ge‐
päck (7 kg) sowie Ölen und Flüs‐
sigkeiten (Tank zu 90 % gefüllt) ein.

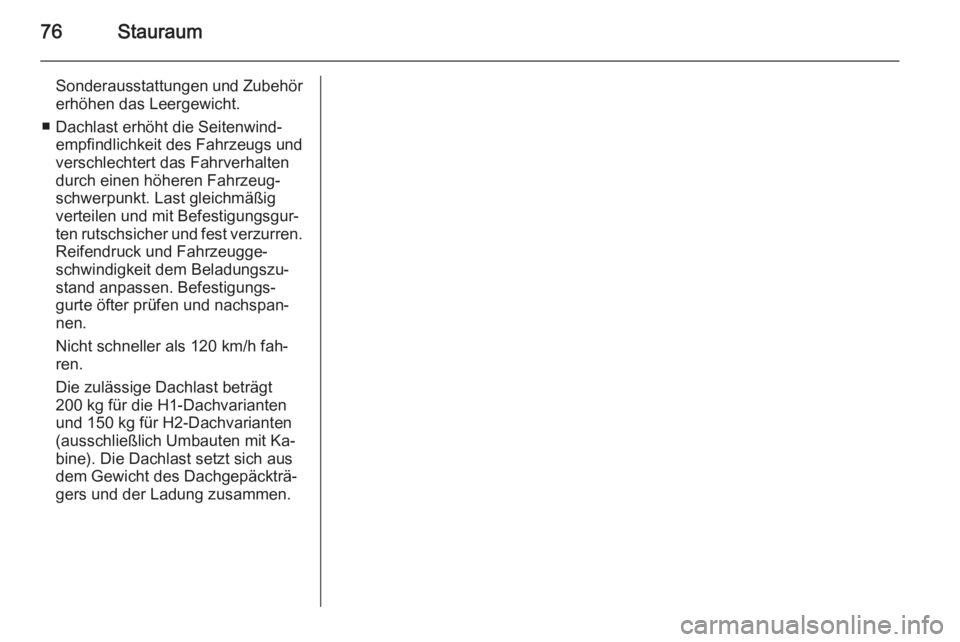

76Stauraum
Sonderausstattungen und Zubehör
erhöhen das Leergewicht.
■ Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs und
verschlechtert das Fahrverhalten
durch einen höheren Fahrzeug‐
schwerpunkt. Last gleichmäßig
verteilen und mit Befestigungsgur‐
ten rutschsicher und fest verzurren.
Reifendruck und Fahrzeugge‐
schwindigkeit dem Beladungszu‐
stand anpassen. Befestigungs‐ gurte öfter prüfen und nachspan‐
nen.
Nicht schneller als 120 km/h fah‐
ren.
Die zulässige Dachlast beträgt
200 kg für die H1-Dachvarianten
und 150 kg für H2-Dachvarianten
(ausschließlich Umbauten mit Ka‐
bine). Die Dachlast setzt sich aus
dem Gewicht des Dachgepäckträ‐
gers und der Ladung zusammen.

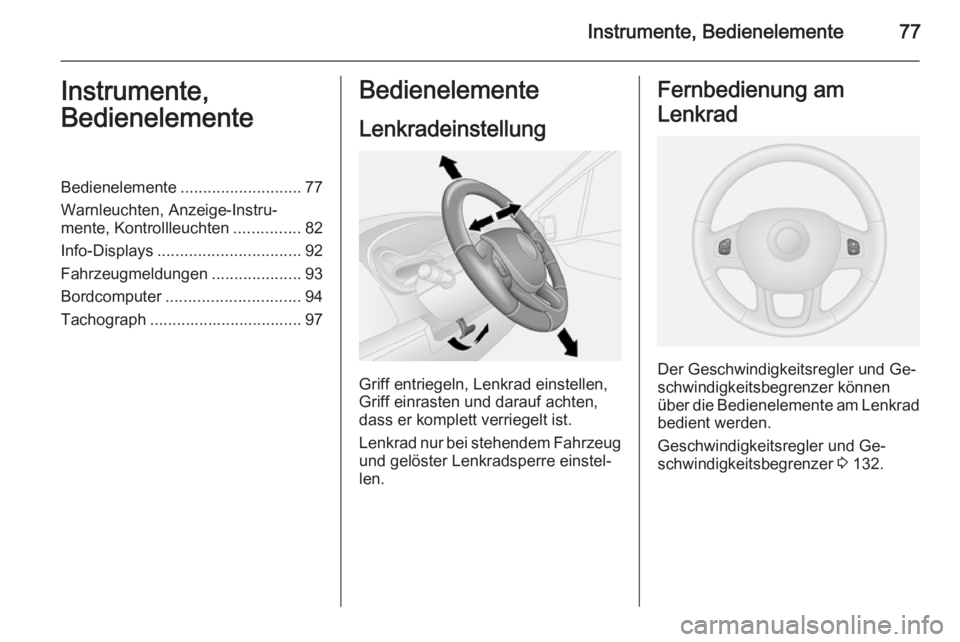

Instrumente, Bedienelemente77Instrumente,
BedienelementeBedienelemente ........................... 77
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............82
Info-Displays ................................ 92
Fahrzeugmeldungen ....................93
Bordcomputer .............................. 94
Tachograph .................................. 97Bedienelemente
Lenkradeinstellung
Griff entriegeln, Lenkrad einstellen,
Griff einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am
Lenkrad
Der Geschwindigkeitsregler und Ge‐
schwindigkeitsbegrenzer können
über die Bedienelemente am Lenkrad bedient werden.
Geschwindigkeitsregler und Ge‐
schwindigkeitsbegrenzer 3 132.

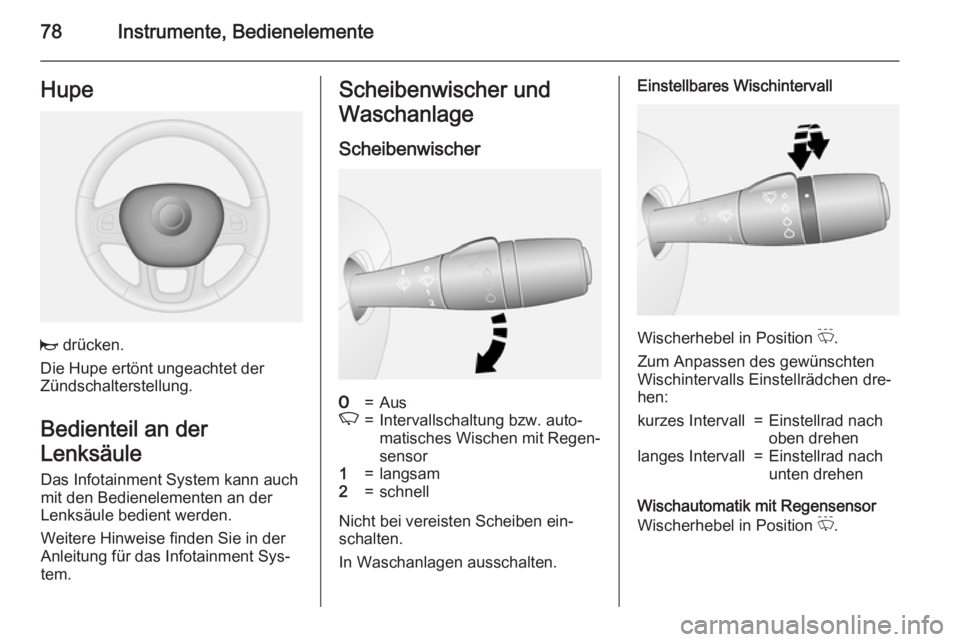

78Instrumente, BedienelementeHupe
j drücken.
Die Hupe ertönt ungeachtet der
Zündschalterstellung.
Bedienteil an der
Lenksäule Das Infotainment System kann auch
mit den Bedienelementen an der
Lenksäule bedient werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment Sys‐
tem.
Scheibenwischer und
Waschanlage
Scheibenwischer7=AusK=Intervallschaltung bzw. auto‐
matisches Wischen mit Regen‐
sensor1=langsam2=schnell
Nicht bei vereisten Scheiben ein‐
schalten.
In Waschanlagen ausschalten.
Einstellbares Wischintervall
Wischerhebel in Position P.
Zum Anpassen des gewünschten
Wischintervalls Einstellrädchen dre‐ hen:
kurzes Intervall=Einstellrad nach
oben drehenlanges Intervall=Einstellrad nach
unten drehen
Wischautomatik mit Regensensor
Wischerhebel in Position P.
