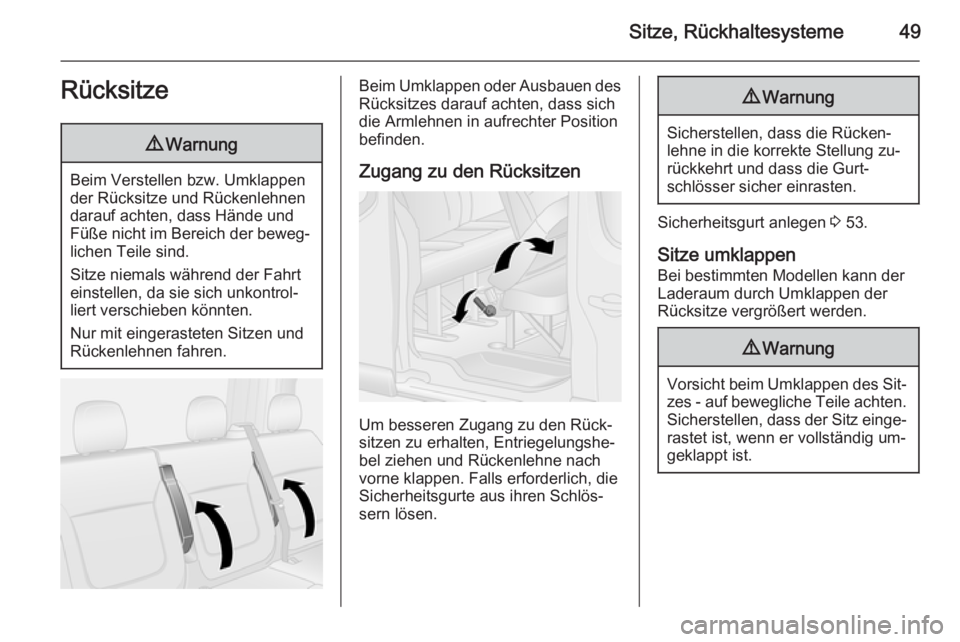

Sitze, Rückhaltesysteme49Rücksitze9Warnung
Beim Verstellen bzw. Umklappen
der Rücksitze und Rückenlehnen darauf achten, dass Hände und
Füße nicht im Bereich der beweg‐ lichen Teile sind.
Sitze niemals während der Fahrt
einstellen, da sie sich unkontrol‐
liert verschieben könnten.
Nur mit eingerasteten Sitzen und
Rückenlehnen fahren.
Beim Umklappen oder Ausbauen des Rücksitzes darauf achten, dass sichdie Armlehnen in aufrechter Position
befinden.
Zugang zu den Rücksitzen
Um besseren Zugang zu den Rück‐
sitzen zu erhalten, Entriegelungshe‐
bel ziehen und Rückenlehne nach
vorne klappen. Falls erforderlich, die
Sicherheitsgurte aus ihren Schlös‐
sern lösen.
9 Warnung
Sicherstellen, dass die Rücken‐
lehne in die korrekte Stellung zu‐
rückkehrt und dass die Gurt‐
schlösser sicher einrasten.
Sicherheitsgurt anlegen 3 53.
Sitze umklappen
Bei bestimmten Modellen kann der
Laderaum durch Umklappen der
Rücksitze vergrößert werden.
9 Warnung
Vorsicht beim Umklappen des Sit‐
zes - auf bewegliche Teile achten.
Sicherstellen, dass der Sitz einge‐ rastet ist, wenn er vollständig um‐geklappt ist.
Page 52 of 215

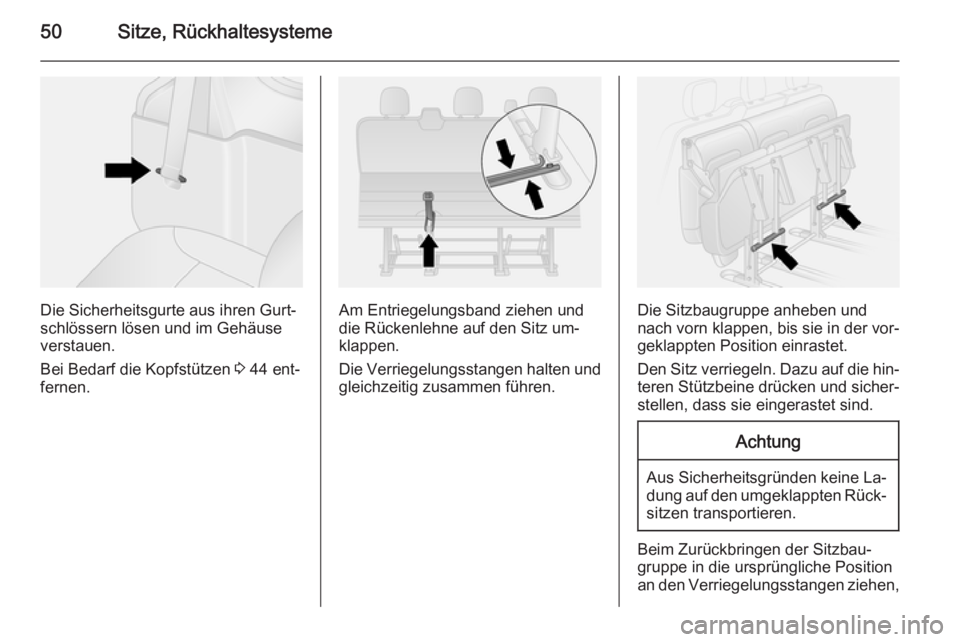

50Sitze, Rückhaltesysteme
Die Sicherheitsgurte aus ihren Gurt‐
schlössern lösen und im Gehäuse
verstauen.
Bei Bedarf die Kopfstützen 3 44 ent‐
fernen.Am Entriegelungsband ziehen und die Rückenlehne auf den Sitz um‐
klappen.
Die Verriegelungsstangen halten und
gleichzeitig zusammen führen.Die Sitzbaugruppe anheben und nach vorn klappen, bis sie in der vor‐
geklappten Position einrastet.
Den Sitz verriegeln. Dazu auf die hin‐
teren Stützbeine drücken und sicher‐
stellen, dass sie eingerastet sind.
Achtung
Aus Sicherheitsgründen keine La‐ dung auf den umgeklappten Rück‐
sitzen transportieren.
Beim Zurückbringen der Sitzbau‐
gruppe in die ursprüngliche Position
an den Verriegelungsstangen ziehen,
Page 53 of 215

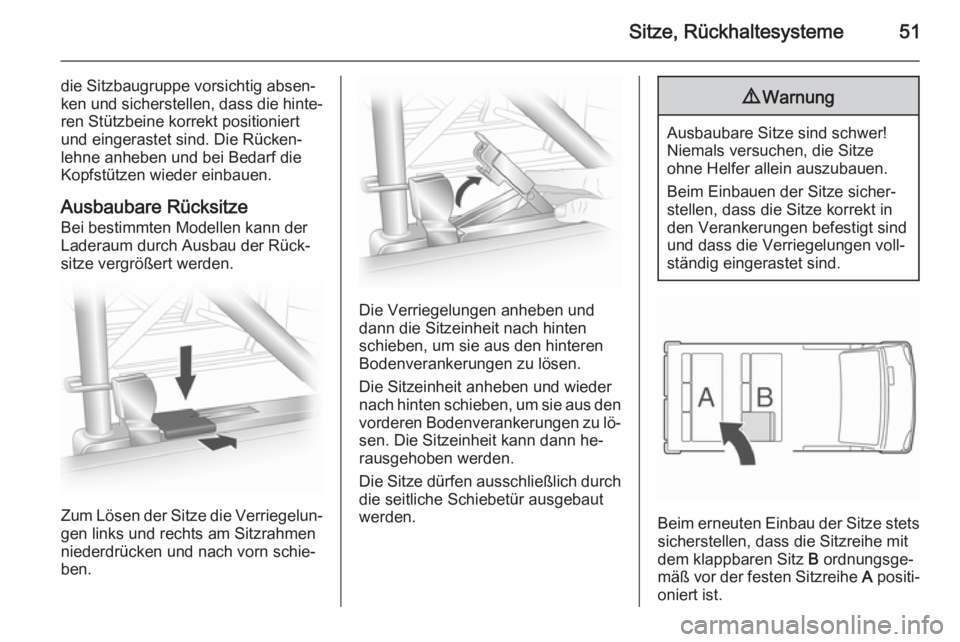

Sitze, Rückhaltesysteme51
die Sitzbaugruppe vorsichtig absen‐
ken und sicherstellen, dass die hinte‐
ren Stützbeine korrekt positioniert
und eingerastet sind. Die Rücken‐
lehne anheben und bei Bedarf die
Kopfstützen wieder einbauen.
Ausbaubare Rücksitze Bei bestimmten Modellen kann der
Laderaum durch Ausbau der Rück‐
sitze vergrößert werden.
Zum Lösen der Sitze die Verriegelun‐
gen links und rechts am Sitzrahmen
niederdrücken und nach vorn schie‐
ben.
Die Verriegelungen anheben und
dann die Sitzeinheit nach hinten
schieben, um sie aus den hinteren
Bodenverankerungen zu lösen.
Die Sitzeinheit anheben und wieder nach hinten schieben, um sie aus den
vorderen Bodenverankerungen zu lö‐ sen. Die Sitzeinheit kann dann he‐rausgehoben werden.
Die Sitze dürfen ausschließlich durch
die seitliche Schiebetür ausgebaut werden.
9 Warnung
Ausbaubare Sitze sind schwer!
Niemals versuchen, die Sitze
ohne Helfer allein auszubauen.
Beim Einbauen der Sitze sicher‐
stellen, dass die Sitze korrekt in
den Verankerungen befestigt sind
und dass die Verriegelungen voll‐
ständig eingerastet sind.
Beim erneuten Einbau der Sitze stets
sicherstellen, dass die Sitzreihe mit
dem klappbaren Sitz B ordnungsge‐
mäß vor der festen Sitzreihe A positi‐
oniert ist.
Page 54 of 215

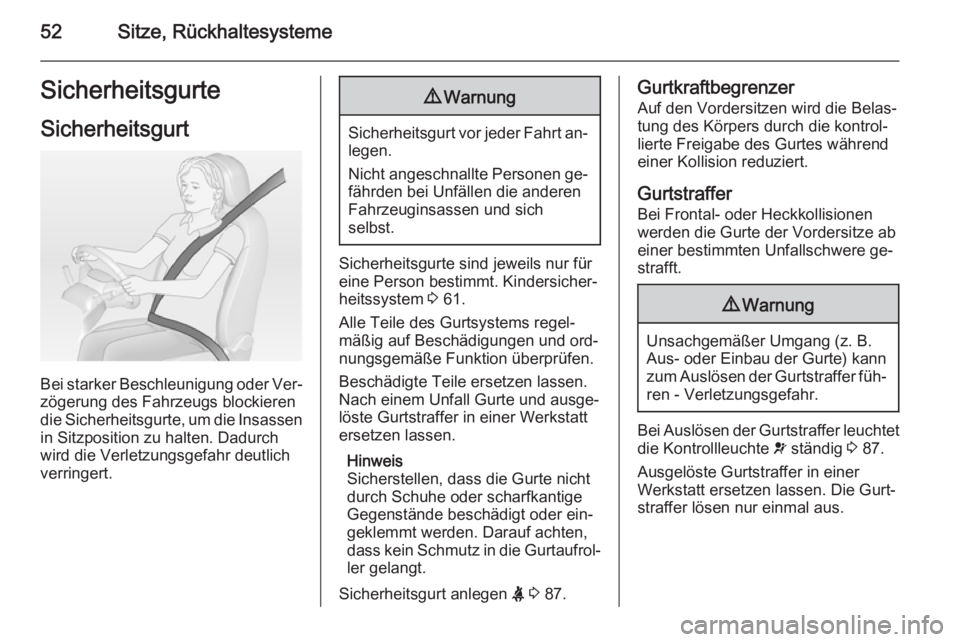

52Sitze, RückhaltesystemeSicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder Ver‐
zögerung des Fahrzeugs blockieren
die Sicherheitsgurte, um die Insassen in Sitzposition zu halten. Dadurch
wird die Verletzungsgefahr deutlich
verringert.
9 Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Sicherheitsgurte sind jeweils nur für
eine Person bestimmt. Kindersicher‐
heitssystem 3 61.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen und ord‐
nungsgemäße Funktion überprüfen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐ löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
Hinweis
Sicherstellen, dass die Gurte nicht durch Schuhe oder scharfkantige
Gegenstände beschädigt oder ein‐
geklemmt werden. Darauf achten,
dass kein Schmutz in die Gurtaufrol‐
ler gelangt.
Sicherheitsgurt anlegen X 3 87.
Gurtkraftbegrenzer
Auf den Vordersitzen wird die Belas‐tung des Körpers durch die kontrol‐
lierte Freigabe des Gurtes während
einer Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Unfallschwere ge‐
strafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer füh‐
ren - Verletzungsgefahr.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v ständig 3 87.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐
straffer lösen nur einmal aus.
Page 55 of 215

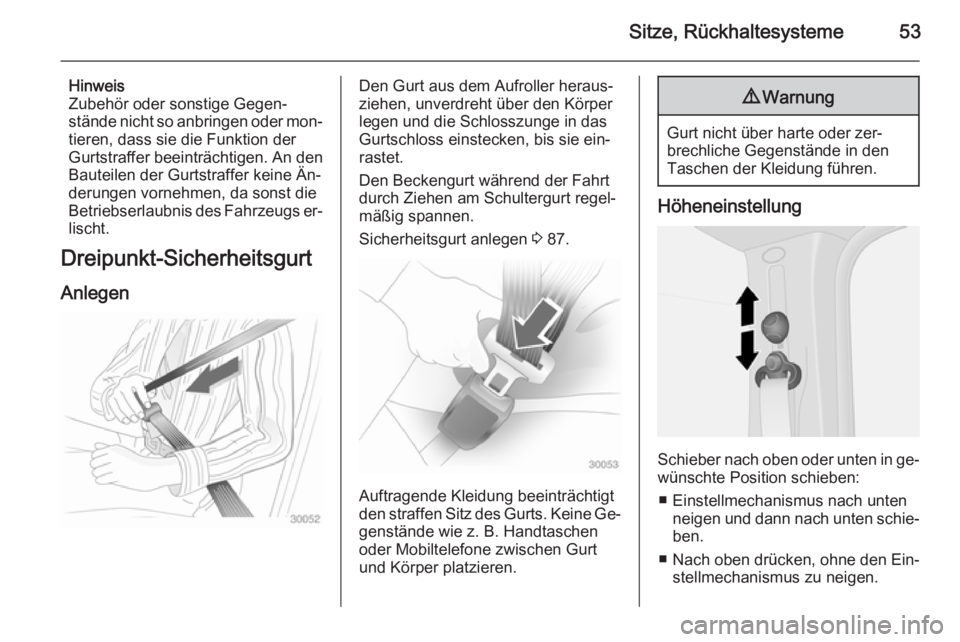

Sitze, Rückhaltesysteme53
Hinweis
Zubehör oder sonstige Gegen‐
stände nicht so anbringen oder mon‐
tieren, dass sie die Funktion der
Gurtstraffer beeinträchtigen. An den
Bauteilen der Gurtstraffer keine Än‐
derungen vornehmen, da sonst die
Betriebserlaubnis des Fahrzeugs er‐
lischt.
Dreipunkt-Sicherheitsgurt
AnlegenDen Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie ein‐
rastet.
Den Beckengurt während der Fahrt
durch Ziehen am Schultergurt regel‐
mäßig spannen.
Sicherheitsgurt anlegen 3 87.
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine Ge‐
genstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder zer‐
brechliche Gegenstände in den
Taschen der Kleidung führen.
Höheneinstellung
Schieber nach oben oder unten in ge‐
wünschte Position schieben:
■ Einstellmechanismus nach unten neigen und dann nach unten schie‐ben.
■ Nach oben drücken, ohne den Ein‐
stellmechanismus zu neigen.
Page 56 of 215

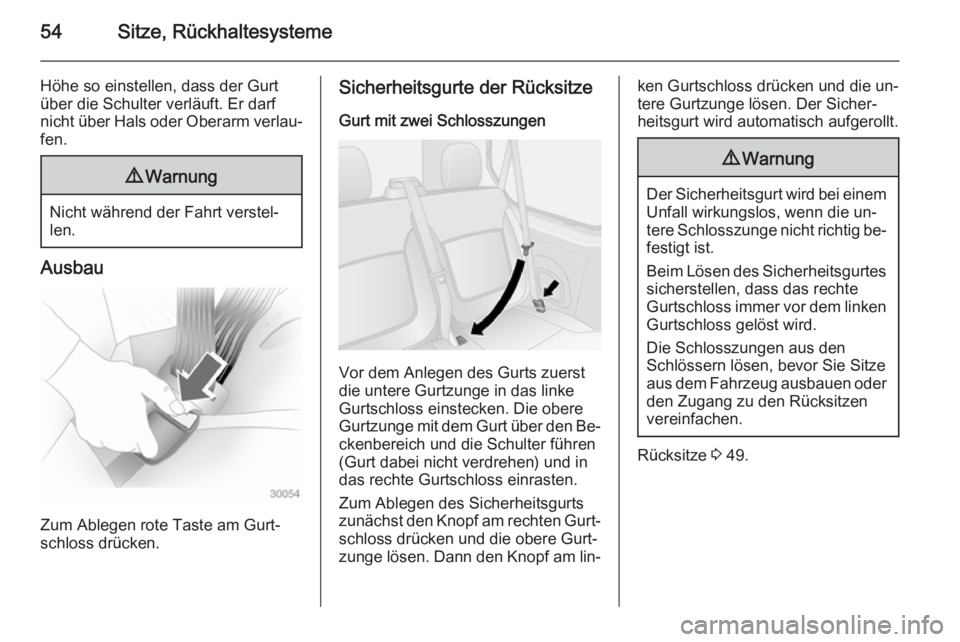

54Sitze, Rückhaltesysteme
Höhe so einstellen, dass der Gurt
über die Schulter verläuft. Er darf
nicht über Hals oder Oberarm verlau‐ fen.9 Warnung
Nicht während der Fahrt verstel‐
len.
Ausbau
Zum Ablegen rote Taste am Gurt‐
schloss drücken.
Sicherheitsgurte der Rücksitze
Gurt mit zwei Schlosszungen
Vor dem Anlegen des Gurts zuerst
die untere Gurtzunge in das linke
Gurtschloss einstecken. Die obere
Gurtzunge mit dem Gurt über den Be‐ ckenbereich und die Schulter führen
(Gurt dabei nicht verdrehen) und in
das rechte Gurtschloss einrasten.
Zum Ablegen des Sicherheitsgurts
zunächst den Knopf am rechten Gurt‐
schloss drücken und die obere Gurt‐
zunge lösen. Dann den Knopf am lin‐
ken Gurtschloss drücken und die un‐
tere Gurtzunge lösen. Der Sicher‐
heitsgurt wird automatisch aufgerollt.9 Warnung
Der Sicherheitsgurt wird bei einem
Unfall wirkungslos, wenn die un‐ tere Schlosszunge nicht richtig be‐ festigt ist.
Beim Lösen des Sicherheitsgurtes sicherstellen, dass das rechte
Gurtschloss immer vor dem linken
Gurtschloss gelöst wird.
Die Schlosszungen aus den
Schlössern lösen, bevor Sie Sitze
aus dem Fahrzeug ausbauen oder
den Zugang zu den Rücksitzen vereinfachen.
Rücksitze 3 49.
Page 57 of 215

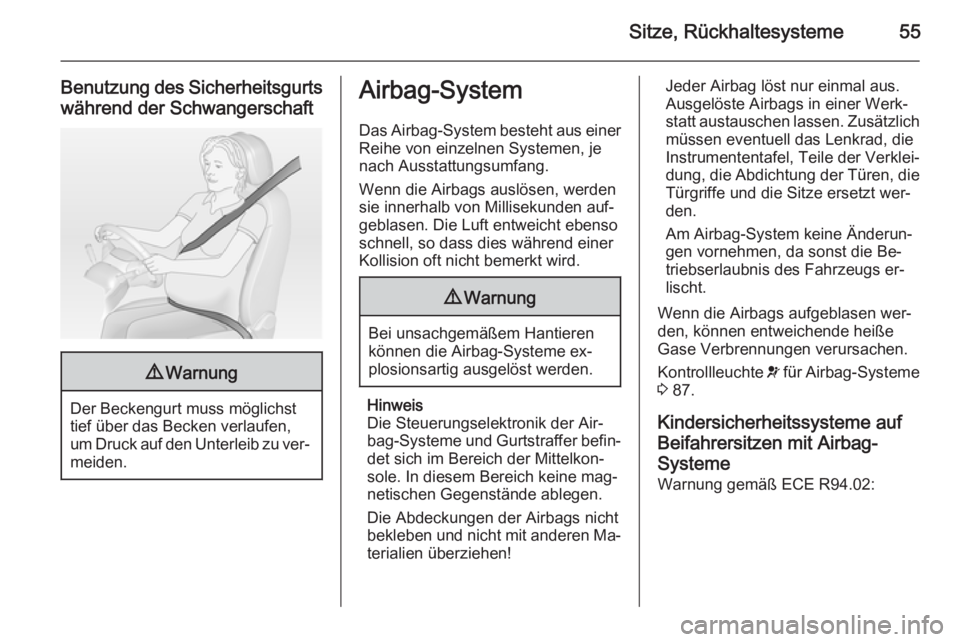

Sitze, Rückhaltesysteme55
Benutzung des Sicherheitsgurts
während der Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu ver‐ meiden.
Airbag-System
Das Airbag-System besteht aus einer Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden auf‐
geblasen. Die Luft entweicht ebenso
schnell, so dass dies während einer
Kollision oft nicht bemerkt wird.9 Warnung
Bei unsachgemäßem Hantieren
können die Airbag-Systeme ex‐
plosionsartig ausgelöst werden.
Hinweis
Die Steuerungselektronik der Air‐
bag-Systeme und Gurtstraffer befin‐ det sich im Bereich der Mittelkon‐
sole. In diesem Bereich keine mag‐
netischen Gegenstände ablegen.
Die Abdeckungen der Airbags nicht
bekleben und nicht mit anderen Ma‐
terialien überziehen!
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt wer‐
den.
Am Airbag-System keine Änderun‐
gen vornehmen, da sonst die Be‐ triebserlaubnis des Fahrzeugs er‐
lischt.
Wenn die Airbags aufgeblasen wer‐
den, können entweichende heiße
Gase Verbrennungen verursachen.
Kontrollleuchte v für Airbag-Systeme
3 87.
Kindersicherheitssysteme auf Beifahrersitzen mit Airbag-
Systeme Warnung gemäß ECE R94.02:
Page 58 of 215

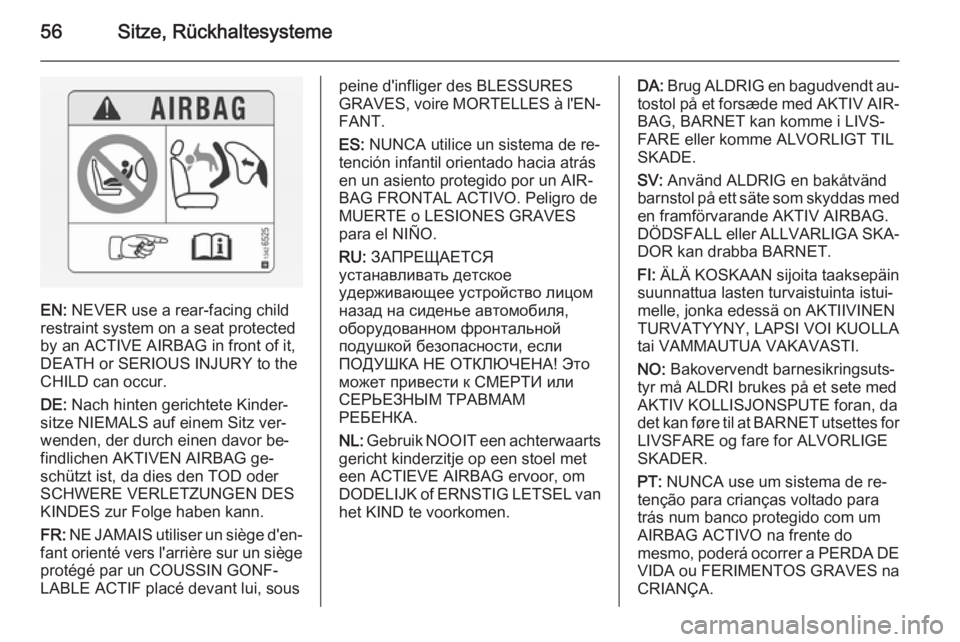

56Sitze, Rückhaltesysteme
EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐ wenden, der durch einen davor be‐findlichen AKTIVEN AIRBAG ge‐
schützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONF‐
LABLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐
BAG FRONTAL ACTIVO. Peligro de
MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐ BAG, BARNET kan komme i LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐ DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsuts‐
tyr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
Page 59 of 215

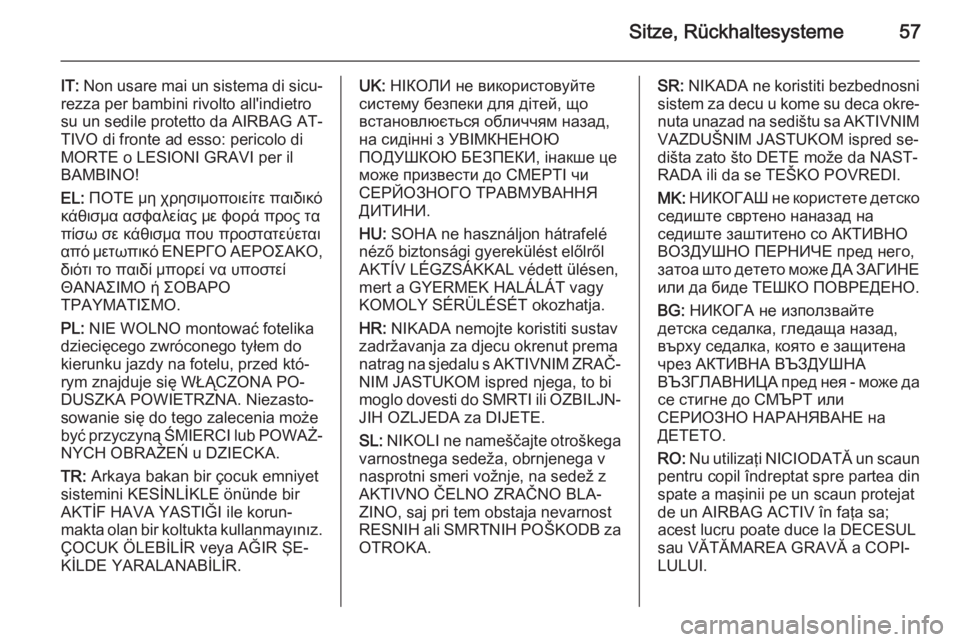

Sitze, Rückhaltesysteme57
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed któ‐
rym znajduje się WŁĄCZONA PO‐
DUSZKA POWIETRZNA. Niezasto‐ sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub POWAŻ‐
NYCH OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐
NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO BLA‐
ZINO, saj pri tem obstaja nevarnost
RESNIH ali SMRTNIH POŠKODB za
OTROKA.SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred se‐
dišta zato što DETE može da NAST‐
RADA ili da se TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
Page 60 of 215

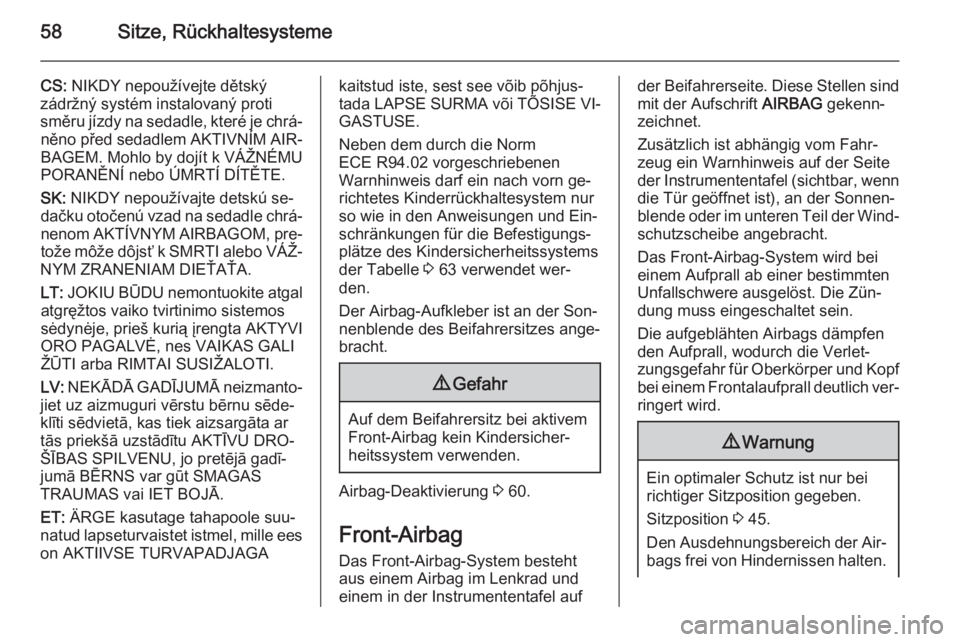

58Sitze, Rückhaltesysteme
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU
PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo VÁŽ‐
NYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVU DRO‐
ŠĪBAS SPILVENU, jo pretējā gadī‐
jumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGAkaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE VI‐ GASTUSE.
Neben dem durch die Norm
ECE R94.02 vorgeschriebenen
Warnhinweis darf ein nach vorn ge‐ richtetes Kinderrückhaltesystem nurso wie in den Anweisungen und Ein‐
schränkungen für die Befestigungs‐
plätze des Kindersicherheitssystems
der Tabelle 3 63 verwendet wer‐
den.
Der Airbag-Aufkleber ist an der Son‐
nenblende des Beifahrersitzes ange‐
bracht.9 Gefahr
Auf dem Beifahrersitz bei aktivem
Front-Airbag kein Kindersicher‐
heitssystem verwenden.
Airbag-Deaktivierung 3 60.
Front-Airbag Das Front-Airbag-System bestehtaus einem Airbag im Lenkrad und einem in der Instrumententafel auf
der Beifahrerseite. Diese Stellen sind
mit der Aufschrift AIRBAG gekenn‐
zeichnet.
Zusätzlich ist abhängig vom Fahr‐
zeug ein Warnhinweis auf der Seite
der Instrumententafel (sichtbar, wenn
die Tür geöffnet ist), an der Sonnen‐
blende oder im unteren Teil der Wind‐ schutzscheibe angebracht.
Das Front-Airbag-System wird bei
einem Aufprall ab einer bestimmten
Unfallschwere ausgelöst. Die Zün‐
dung muss eingeschaltet sein.
Die aufgeblähten Airbags dämpfen
den Aufprall, wodurch die Verlet‐
zungsgefahr für Oberkörper und Kopf
bei einem Frontalaufprall deutlich ver‐ ringert wird.9 Warnung
Ein optimaler Schutz ist nur bei
richtiger Sitzposition gegeben.
Sitzposition 3 45.
Den Ausdehnungsbereich der Air‐ bags frei von Hindernissen halten.
