OPEL VIVARO B 2015.5 Instruktionsbok

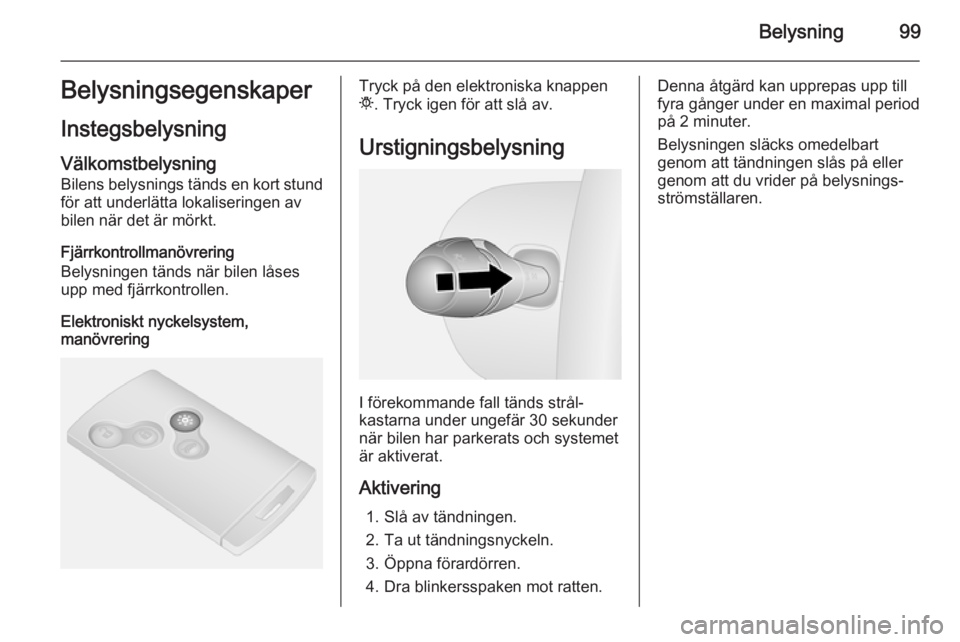

Belysning99Belysningsegenskaper
Instegsbelysning VälkomstbelysningBilens belysnings tänds en kort stund
för att underlätta lokaliseringen av
bilen när det är mörkt.
Fjärrkontrollmanövrering
Belysningen tänds när bilen låses
upp med fjärrkontrollen.
Elektroniskt nyckelsystem,
manövreringTryck på den elektroniska knappen
t . Tryck igen för att slå av.
Urstigningsbelysning
I förekommande fall tänds strål‐
kastarna under ungefär 30 sekunder
när bilen har parkerats och systemet är aktiverat.
Aktivering 1. Slå av tändningen.
2. Ta ut tändningsnyckeln.
3. Öppna förardörren.
4. Dra blinkersspaken mot ratten.
Denna åtgärd kan upprepas upp till fyra gånger under en maximal period
på 2 minuter.
Belysningen släcks omedelbart
genom att tändningen slås på eller
genom att du vrider på belysnings‐
strömställaren.

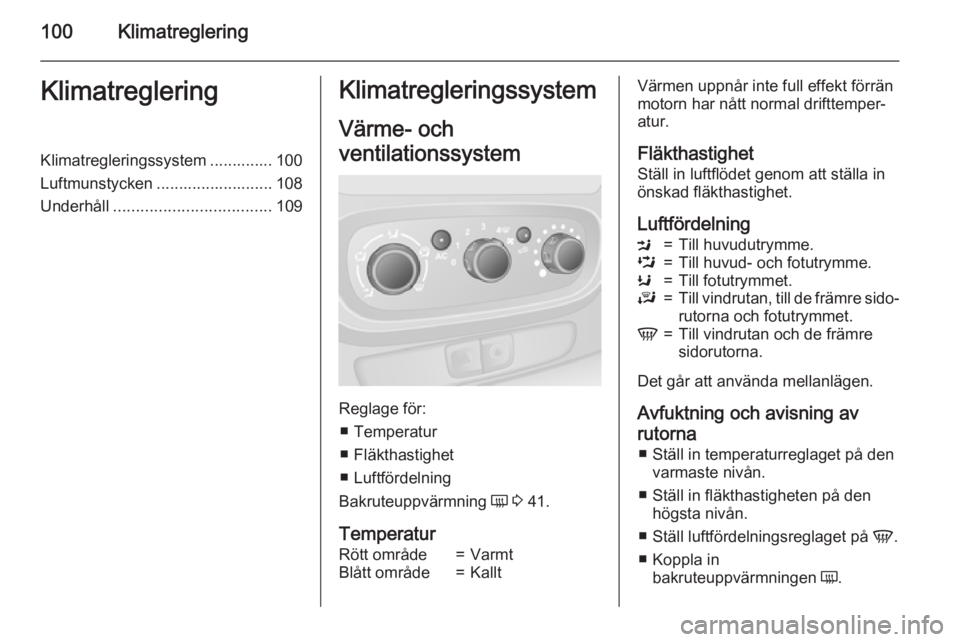

100KlimatregleringKlimatregleringKlimatregleringssystem .............. 100
Luftmunstycken .......................... 108
Underhåll ................................... 109Klimatregleringssystem
Värme- och
ventilationssystem
Reglage för: ■ Temperatur
■ Fläkthastighet
■ Luftfördelning
Bakruteuppvärmning Ü 3 41.
Temperatur
Rött område=VarmtBlått område=KalltVärmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
LuftfördelningM=Till huvudutrymme.L=Till huvud- och fotutrymme.K=Till fotutrymmet.J=Till vindrutan, till de främre sido‐
rutorna och fotutrymmet.V=Till vindrutan och de främre
sidorutorna.
Det går att använda mellanlägen.
Avfuktning och avisning avrutorna ■ Ställ in temperaturreglaget på den varmaste nivån.
■ Ställ in fläkthastigheten på den högsta nivån.
■ Ställ luftfördelningsreglaget på V.
■ Koppla in bakruteuppvärmningen Ü.

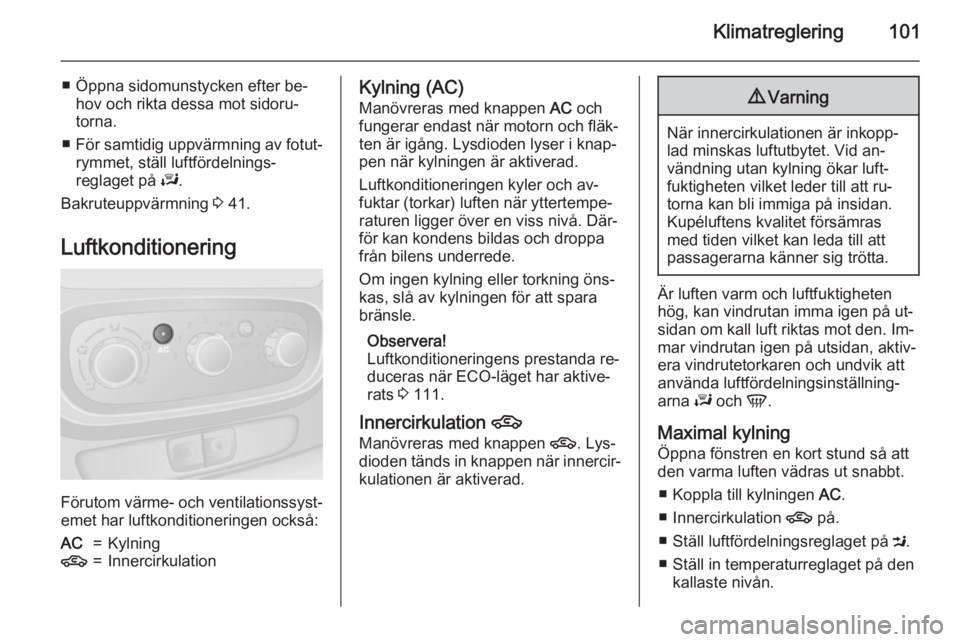

Klimatreglering101
■ Öppna sidomunstycken efter be‐hov och rikta dessa mot sidoru‐
torna.
■ För samtidig uppvärmning av fotut‐
rymmet, ställ luftfördelnings‐
reglaget på J.
Bakruteuppvärmning 3 41.
Luftkonditionering
Förutom värme- och ventilationssyst‐
emet har luftkonditioneringen också:
AC=Kylning4=InnercirkulationKylning (AC)
Manövreras med knappen AC och
fungerar endast när motorn och fläk‐
ten är igång. Lysdioden lyser i knap‐
pen när kylningen är aktiverad.
Luftkonditioneringen kyler och av‐ fuktar (torkar) luften när yttertempe‐
raturen ligger över en viss nivå. Där‐
för kan kondens bildas och droppa
från bilens underrede.
Om ingen kylning eller torkning öns‐
kas, slå av kylningen för att spara
bränsle.
Observera!
Luftkonditioneringens prestanda re‐ duceras när ECO-läget har aktive‐
rats 3 111.
Innercirkulation 4
Manövreras med knappen 4. Lys‐
dioden tänds in knappen när innercir‐
kulationen är aktiverad.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten vilket leder till att ru‐
torna kan bli immiga på insidan. Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
Är luften varm och luftfuktigheten
hög, kan vindrutan imma igen på ut‐
sidan om kall luft riktas mot den. Im‐
mar vindrutan igen på utsidan, aktiv‐
era vindrutetorkaren och undvik att
använda luftfördelningsinställning‐
arna J och V.
Maximal kylning
Öppna fönstren en kort stund så att
den varma luften vädras ut snabbt.
■ Koppla till kylningen AC.
■ Innercirkulation 4 på.
■ Ställ luftfördelningsreglaget på M.
■ Ställ in temperaturreglaget på den kallaste nivån.

102Klimatreglering
■ Ställ in fläkthastigheten på denhögsta nivån.
■ Öppna alla luftmunstycken.
Avfuktning och avisning av
rutorna ■ Ställ in temperaturreglaget på den varmaste nivån.
■ Ställ in fläkthastigheten på den högsta nivån.
■ Ställ luftfördelningsreglaget på V.
■ Slå på kylning AC.
■ Koppla in bakruteuppvärmningen Ü.
■ Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.
■ För samtidig uppvärmning av fotut‐
rymmet, ställ luftfördelnings‐
reglaget på J.

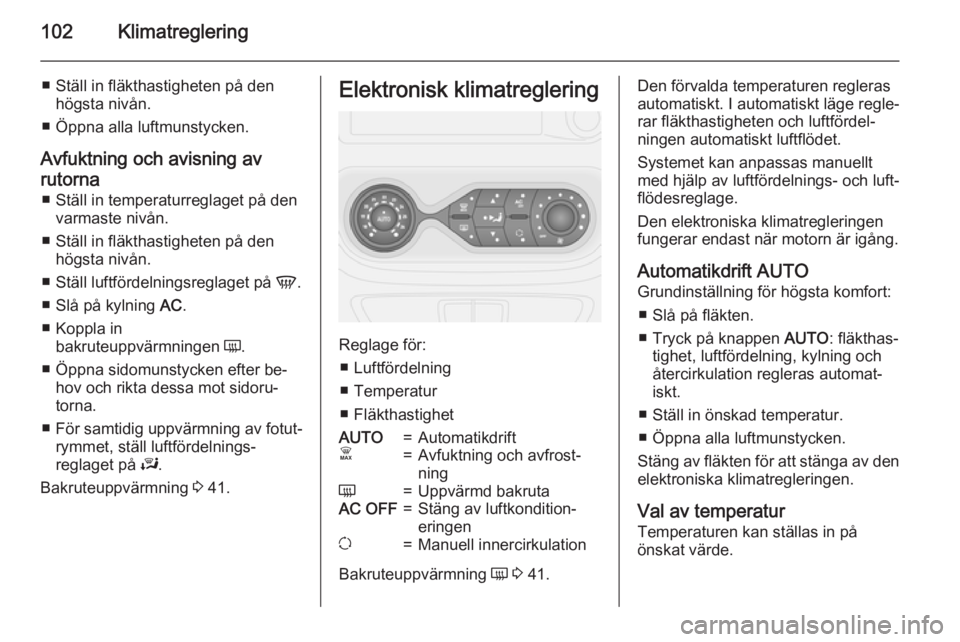

Bakruteuppvärmning 3 41.Elektronisk klimatreglering
Reglage för:
■ Luftfördelning
■ Temperatur
■ Fläkthastighet
AUTO=AutomatikdriftÊ=Avfuktning och avfrost‐
ningÜ=Uppvärmd bakrutaAC OFF=Stäng av luftkondition‐
eringenu=Manuell innercirkulation
Bakruteuppvärmning Ü 3 41.
Den förvalda temperaturen regleras
automatiskt. I automatiskt läge regle‐
rar fläkthastigheten och luftfördel‐
ningen automatiskt luftflödet.
Systemet kan anpassas manuellt
med hjälp av luftfördelnings- och luft‐
flödesreglage.
Den elektroniska klimatregleringen fungerar endast när motorn är igång.
Automatikdrift AUTO
Grundinställning för högsta komfort:
■ Slå på fläkten.
■ Tryck på knappen AUTO: fläkthas‐
tighet, luftfördelning, kylning och
återcirkulation regleras automat‐
iskt.
■ Ställ in önskad temperatur.
■ Öppna alla luftmunstycken.
Stäng av fläkten för att stänga av den elektroniska klimatregleringen.
Val av temperatur Temperaturen kan ställas in på
önskat värde.

Klimatreglering103
Om minimitemperaturen ställs in ar‐
betar klimatkontrollsystemet med maximal kylning.
Om maximitemperaturen ställs in ar‐
betar klimatkontrollsystemet med
maximal värme.
Avfuktning och avisning av
rutorna ■ Tryck på knappen Ê. Lysdioden
tänds i knappen när systemet aktiv‐ eras.
■ Temperatur, luftfördelning och kyl‐ ning regleras automatiskt och fläk‐
ten körs med hög hastighet.
■ Koppla in bakruteuppvärmningen Ü 3 41.
Återställning till automatikdrift: tryck
på knappen Ê eller AUTO .
Observera!
Om knappen Ê trycks in när motorn
är igång blockeras ett Autostop tills
knappen Ê trycks in igen.
Om knappen Ê trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Stopp/start-system 3 116.Manuella inställningar
Manuell ändring av någon av följande
inställningar deaktiverar automatik‐
driften:
Fläkthastighet Z
Ställ in luftflödet manuellt genom att
ställa in önskad fläkthastighet.
Om fläkten slås av avaktiveras också
luftkonditioneringen.
Luftfördelning M
Tryck på lämplig knapp för önskad justering. Lysdioden tänds i knappen
vid aktivering av systemet.R=Till vindrutan och de främre sido‐
rutorna.M=Till huvudutrymmet.S=Till fotutrymmet.
Kombinationer av inställningar kan
göras genom att man trycker på två
knappar tills båda lysdioderna tänds.
Återställning till det automatiska
läget: Tryck in knappen AUTO.
Kylning AC
Luftkonditioneringen kyler och av‐
fuktar (torkar) luften när yttertempe‐
raturen ligger över en viss nivå. Där‐
för kan kondens bildas och droppa
från bilens underrede.
Observera!
Luftkonditioneringens prestanda re‐
duceras när ECO-läget har aktive‐
rats 3 111.
Om det inte behövs någon kylning
eller torkning, tryck på AC OFF knap‐
pen för att stänga av kylsystemet, och
därmed spara bränsle. Lysdioden
tänds i knappen.
Återställning till det automatiska
läget: Tryck in knappen AUTO.
Innercirkulation u
Aktivera eller deaktivera det manuella
återcirkulationsläget med knappen u.
Lysdioden tänds i knappen när detta
läge är aktiverat.

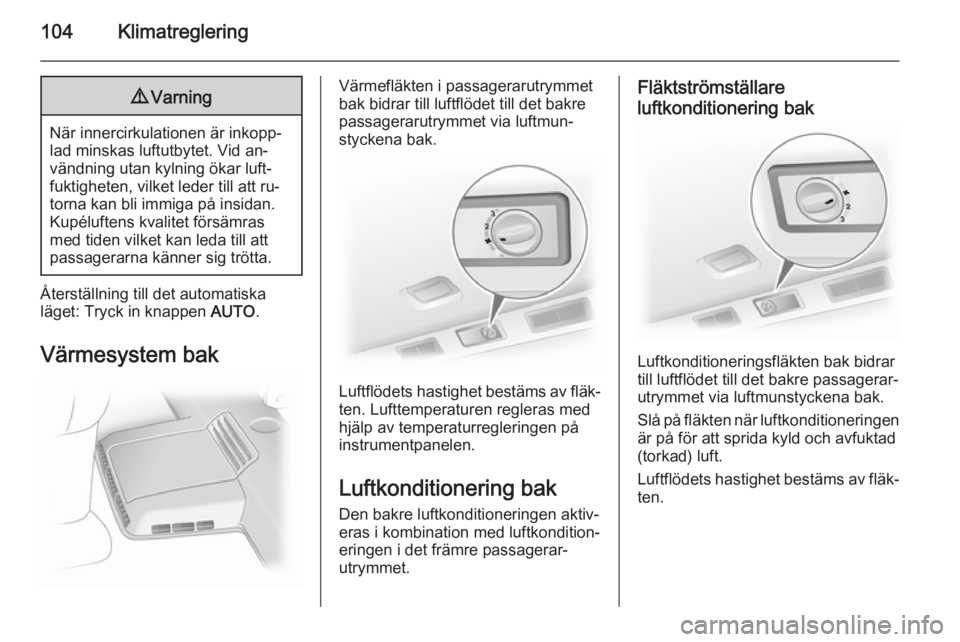

104Klimatreglering9Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten, vilket leder till att ru‐
torna kan bli immiga på insidan.
Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
Återställning till det automatiska
läget: Tryck in knappen AUTO.
Värmesystem bak
Värmefläkten i passagerarutrymmet
bak bidrar till luftflödet till det bakre
passagerarutrymmet via luftmun‐ styckena bak.
Luftflödets hastighet bestäms av fläk‐ ten. Lufttemperaturen regleras med
hjälp av temperaturregleringen på
instrumentpanelen.
Luftkonditionering bak Den bakre luftkonditioneringen aktiv‐eras i kombination med luftkondition‐
eringen i det främre passagerar‐
utrymmet.
Fläktströmställare
luftkonditionering bak
Luftkonditioneringsfläkten bak bidrar
till luftflödet till det bakre passagerar‐
utrymmet via luftmunstyckena bak.
Slå på fläkten när luftkonditioneringen
är på för att sprida kyld och avfuktad
(torkad) luft.
Luftflödets hastighet bestäms av fläk‐ ten.

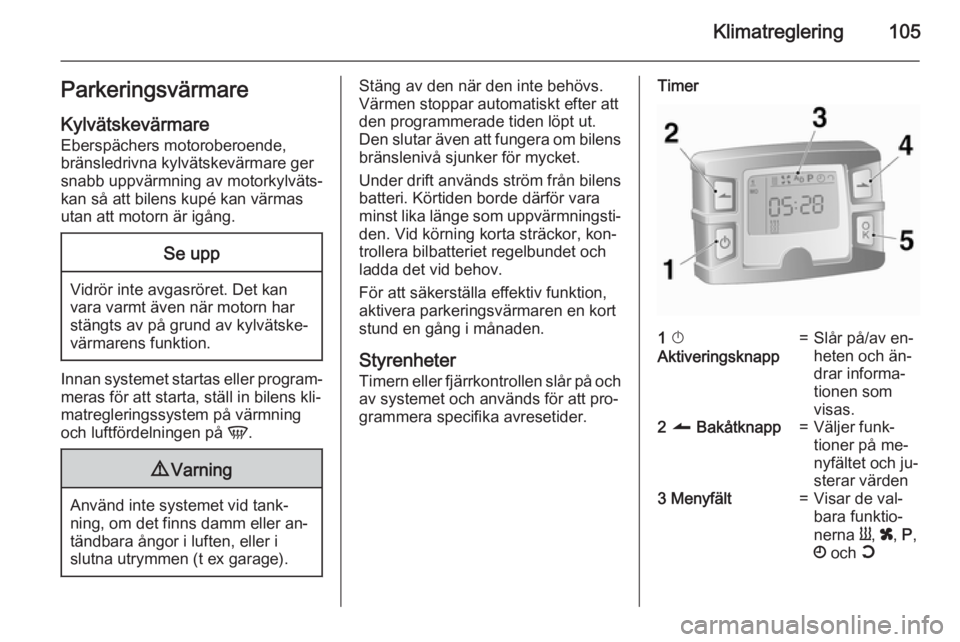

Klimatreglering105Parkeringsvärmare
Kylvätskevärmare Eberspächers motoroberoende,
bränsledrivna kylvätskevärmare ger
snabb uppvärmning av motorkylväts‐
kan så att bilens kupé kan värmas
utan att motorn är igång.Se upp
Vidrör inte avgasröret. Det kan vara varmt även när motorn har
stängts av på grund av kylvätske‐
värmarens funktion.
Innan systemet startas eller program‐
meras för att starta, ställ in bilens kli‐
matregleringssystem på värmning
och luftfördelningen på V.
9Varning
Använd inte systemet vid tank‐
ning, om det finns damm eller an‐
tändbara ångor i luften, eller i
slutna utrymmen (t ex garage).
Stäng av den när den inte behövs.
Värmen stoppar automatiskt efter att
den programmerade tiden löpt ut.
Den slutar även att fungera om bilens bränslenivå sjunker för mycket.
Under drift används ström från bilens
batteri. Körtiden borde därför vara
minst lika länge som uppvärmningsti‐ den. Vid körning korta sträckor, kon‐
trollera bilbatteriet regelbundet och
ladda det vid behov.
För att säkerställa effektiv funktion,
aktivera parkeringsvärmaren en kort
stund en gång i månaden.
Styrenheter Timern eller fjärrkontrollen slår på och
av systemet och används för att pro‐
grammera specifika avresetider.Timer1 X
Aktiveringsknapp=Slår på/av en‐
heten och än‐
drar informa‐
tionen som
visas.2 q Bakåtknapp=Väljer funk‐
tioner på me‐
nyfältet och ju‐
sterar värden3 Menyfält=Visar de val‐
bara funktio‐
nerna Y, x , P ,
Ö och Y

106Klimatreglering

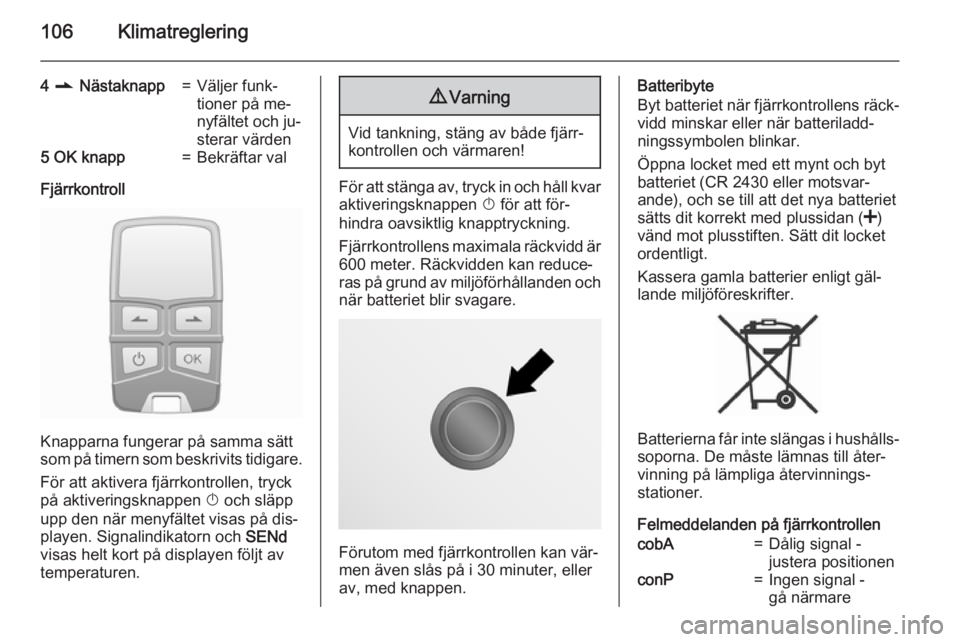

4 r Nästaknapp=Väljer funk‐
tioner på me‐
nyfältet och ju‐
sterar värden5 OK knapp=Bekräftar val
Fjärrkontroll
Knapparna fungerar på samma sätt
som på timern som beskrivits tidigare.
För att aktivera fjärrkontrollen, tryck
på aktiveringsknappen X och släpp
upp den när menyfältet visas på dis‐
playen. Signalindikatorn och SENd
visas helt kort på displayen följt av temperaturen.
9 Varning
Vid tankning, stäng av både fjärr‐
kontrollen och värmaren!
För att stänga av, tryck in och håll kvar
aktiveringsknappen X för att för‐
hindra oavsiktlig knapptryckning.
Fjärrkontrollens maximala räckvidd är 600 meter. Räckvidden kan reduce‐
ras på grund av miljöförhållanden och
när batteriet blir svagare.
Förutom med fjärrkontrollen kan vär‐
men även slås på i 30 minuter, eller av, med knappen.
Batteribyte
Byt batteriet när fjärrkontrollens räck‐
vidd minskar eller när batteriladd‐
ningssymbolen blinkar.
Öppna locket med ett mynt och byt
batteriet (CR 2430 eller motsvar‐
ande), och se till att det nya batteriet
sätts dit korrekt med plussidan ( <)
vänd mot plusstiften. Sätt dit locket
ordentligt.
Kassera gamla batterier enligt gäl‐
lande miljöföreskrifter.
Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Felmeddelanden på fjärrkontrollen
cobA=Dålig signal -
justera positionenconP=Ingen signal -
gå närmare

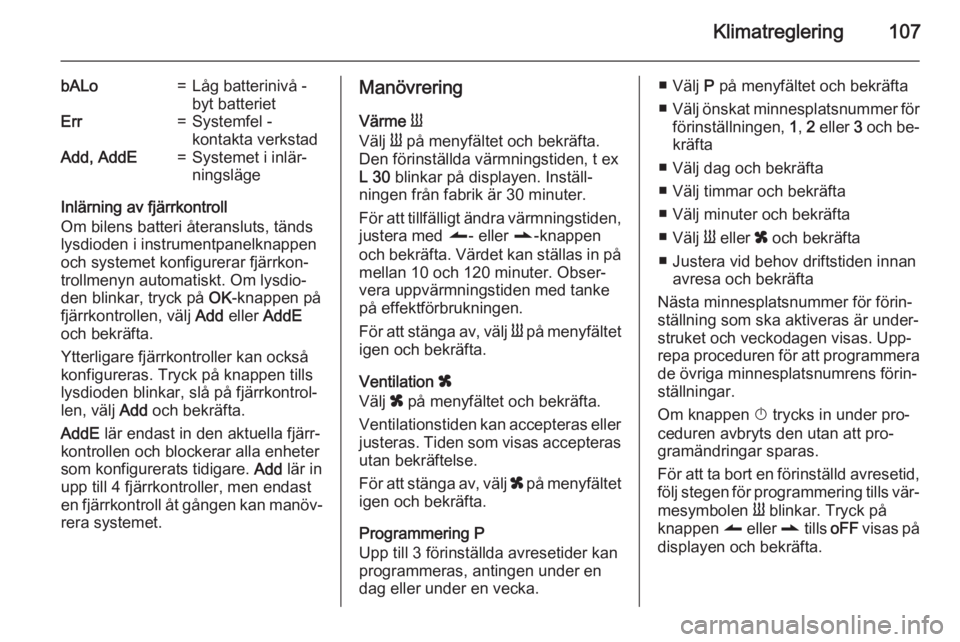

Klimatreglering107
bALo=Låg batterinivå -
byt batterietErr=Systemfel -
kontakta verkstadAdd, AddE=Systemet i inlär‐
ningsläge
Inlärning av fjärrkontroll
Om bilens batteri återansluts, tänds lysdioden i instrumentpanelknappen
och systemet konfigurerar fjärrkon‐
trollmenyn automatiskt. Om lysdio‐
den blinkar, tryck på OK-knappen på
fjärrkontrollen, välj Add eller AddE
och bekräfta.
Ytterligare fjärrkontroller kan också
konfigureras. Tryck på knappen tills
lysdioden blinkar, slå på fjärrkontrol‐
len, välj Add och bekräfta.
AddE lär endast in den aktuella fjärr‐
kontrollen och blockerar alla enheter
som konfigurerats tidigare. Add lär in
upp till 4 fjärrkontroller, men endast
en fjärrkontroll åt gången kan manöv‐
rera systemet.
Manövrering
Värme Y
Välj Y på menyfältet och bekräfta.
Den förinställda värmningstiden, t ex
L 30 blinkar på displayen. Inställ‐
ningen från fabrik är 30 minuter.
För att tillfälligt ändra värmningstiden, justera med q- eller r-knappen
och bekräfta. Värdet kan ställas in på
mellan 10 och 120 minuter. Obser‐
vera uppvärmningstiden med tanke
på effektförbrukningen.
För att stänga av, välj Y på menyfältet
igen och bekräfta.
Ventilation x
Välj x på menyfältet och bekräfta.
Ventilationstiden kan accepteras eller
justeras. Tiden som visas accepteras utan bekräftelse.
För att stänga av, välj x på menyfältet
igen och bekräfta.
Programmering P
Upp till 3 förinställda avresetider kan
programmeras, antingen under en
dag eller under en vecka.■ Välj P på menyfältet och bekräfta
■ Välj önskat minnesplatsnummer för
förinställningen, 1, 2 eller 3 och be‐
kräfta
■ Välj dag och bekräfta
■ Välj timmar och bekräfta
■ Välj minuter och bekräfta
■ Välj Y eller x och bekräfta
■ Justera vid behov driftstiden innan avresa och bekräfta
Nästa minnesplatsnummer för förin‐
ställning som ska aktiveras är under‐
struket och veckodagen visas. Upp‐
repa proceduren för att programmera de övriga minnesplatsnumrens förin‐
ställningar.
Om knappen X trycks in under pro‐
ceduren avbryts den utan att pro‐
gramändringar sparas.
För att ta bort en förinställd avresetid,
följ stegen för programmering tills vär‐
mesymbolen Y blinkar. Tryck på
knappen q eller r tills oFF visas på
displayen och bekräfta.

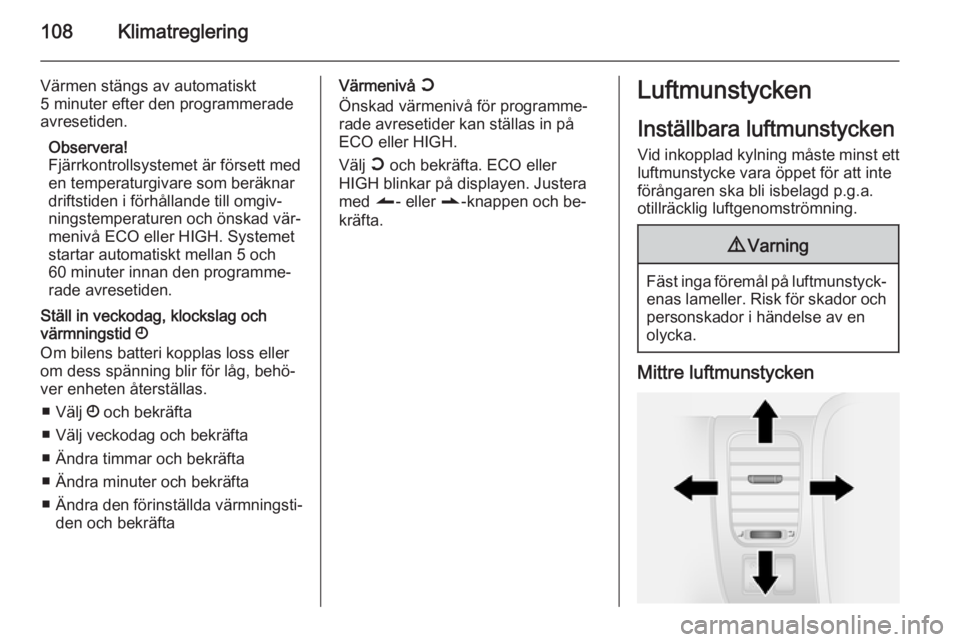

108Klimatreglering
Värmen stängs av automatiskt
5 minuter efter den programmerade avresetiden.
Observera!
Fjärrkontrollsystemet är försett med
en temperaturgivare som beräknar
driftstiden i förhållande till omgiv‐
ningstemperaturen och önskad vär‐
menivå ECO eller HIGH. Systemet
startar automatiskt mellan 5 och 60 minuter innan den programme‐
rade avresetiden.
Ställ in veckodag, klockslag och
värmningstid Ö
Om bilens batteri kopplas loss eller om dess spänning blir för låg, behö‐
ver enheten återställas.
■ Välj Ö och bekräfta
■ Välj veckodag och bekräfta
■ Ändra timmar och bekräfta
■ Ändra minuter och bekräfta
■ Ändra den förinställda värmningsti‐
den och bekräftaVärmenivå Y
Önskad värmenivå för programme‐
rade avresetider kan ställas in på ECO eller HIGH.
Välj Y och bekräfta. ECO eller
HIGH blinkar på displayen. Justera med q- eller r-knappen och be‐
kräfta.Luftmunstycken
Inställbara luftmunstycken Vid inkopplad kylning måste minst ettluftmunstycke vara öppet för att inte
förångaren ska bli isbelagd p.g.a.
otillräcklig luftgenomströmning.9 Varning
Fäst inga föremål på luftmunstyck‐
enas lameller. Risk för skador och
personskador i händelse av en
olycka.
Mittre luftmunstycken
