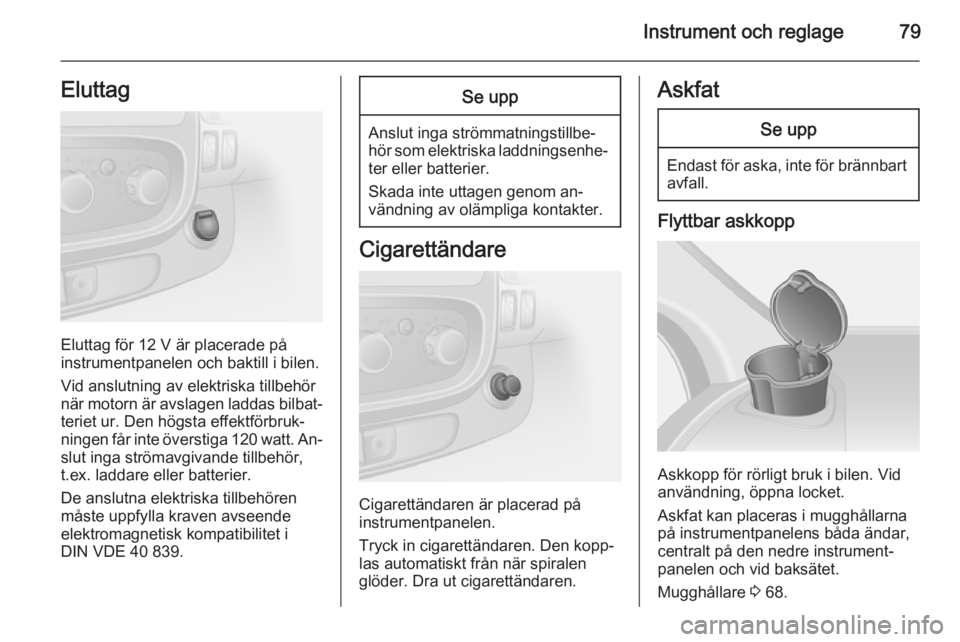

Instrument och reglage79Eluttag
Eluttag för 12 V är placerade på
instrumentpanelen och baktill i bilen.
Vid anslutning av elektriska tillbehör
när motorn är avslagen laddas bilbat‐
teriet ur. Den högsta effektförbruk‐
ningen får inte överstiga 120 watt. An‐ slut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.
De anslutna elektriska tillbehören
måste uppfylla kraven avseende
elektromagnetisk kompatibilitet i
DIN VDE 40 839.
Se upp
Anslut inga strömmatningstillbe‐
hör som elektriska laddningsenhe‐ ter eller batterier.
Skada inte uttagen genom an‐
vändning av olämpliga kontakter.
Cigarettändare
Cigarettändaren är placerad på
instrumentpanelen.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
AskfatSe upp
Endast för aska, inte för brännbart avfall.
Flyttbar askkopp
Askkopp för rörligt bruk i bilen. Vid
användning, öppna locket.
Askfat kan placeras i mugghållarna
på instrumentpanelens båda ändar,
centralt på den nedre instrument‐
panelen och vid baksätet.
Mugghållare 3 68.

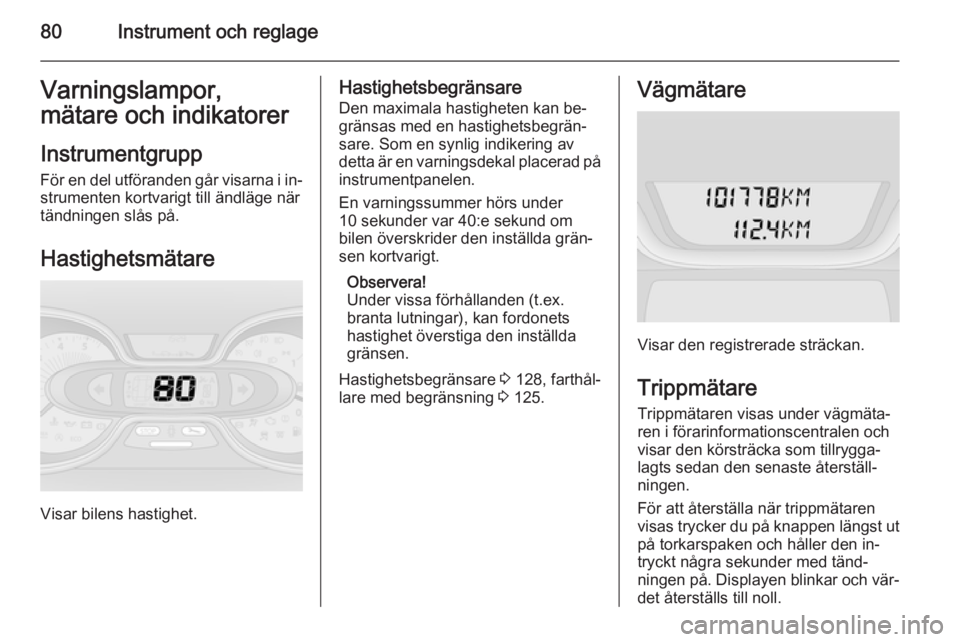

80Instrument och reglageVarningslampor,
mätare och indikatorer
Instrumentgrupp
För en del utföranden går visarna i in‐ strumenten kortvarigt till ändläge när
tändningen slås på.
Hastighetsmätare
Visar bilens hastighet.
Hastighetsbegränsare Den maximala hastigheten kan be‐
gränsas med en hastighetsbegrän‐
sare. Som en synlig indikering av detta är en varningsdekal placerad på
instrumentpanelen.
En varningssummer hörs under
10 sekunder var 40:e sekund om
bilen överskrider den inställda grän‐
sen kortvarigt.
Observera!
Under vissa förhållanden (t.ex.
branta lutningar), kan fordonets
hastighet överstiga den inställda
gränsen.
Hastighetsbegränsare 3 128, farthål‐
lare med begränsning 3 125.Vägmätare
Visar den registrerade sträckan.
Trippmätare Trippmätaren visas under vägmäta‐
ren i förarinformationscentralen och
visar den körsträcka som tillrygga‐
lagts sedan den senaste återställ‐
ningen.
För att återställa när trippmätaren
visas trycker du på knappen längst ut
på torkarspaken och håller den in‐
tryckt några sekunder med tänd‐
ningen på. Displayen blinkar och vär‐ det återställs till noll.

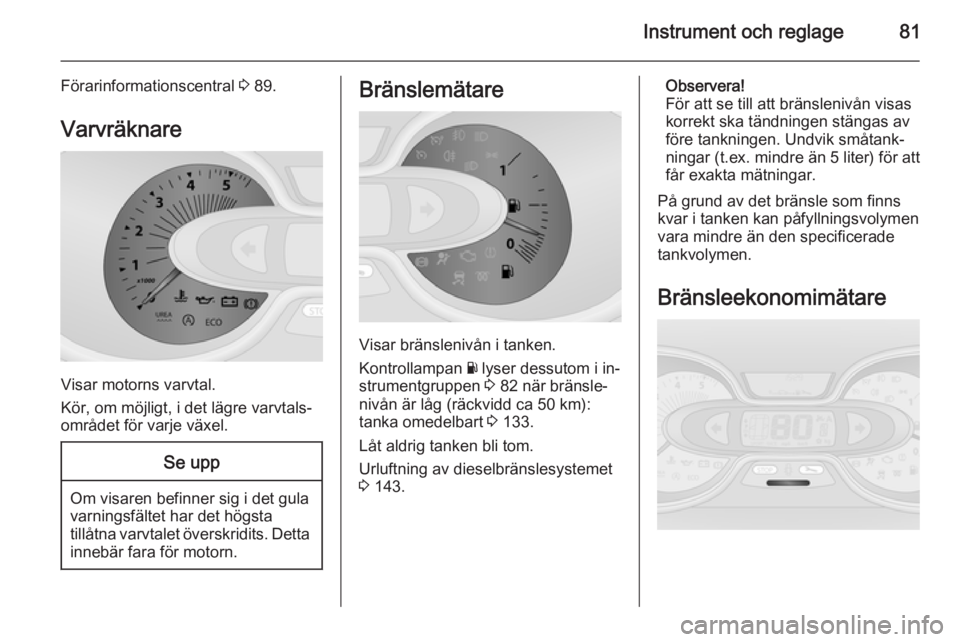

Instrument och reglage81
Förarinformationscentral 3 89.
Varvräknare
Visar motorns varvtal.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det gula
varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visar bränslenivån i tanken.
Kontrollampan Y lyser dessutom i in‐
strumentgruppen 3 82 när bränsle‐
nivån är låg (räckvidd ca 50 km):
tanka omedelbart 3 133.
Låt aldrig tanken bli tom.
Urluftning av dieselbränslesystemet
3 143.
Observera!
För att se till att bränslenivån visas
korrekt ska tändningen stängas av
före tankningen. Undvik småtank‐
ningar (t.ex. mindre än 5 liter) för att
får exakta mätningar.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Bränsleekonomimätare

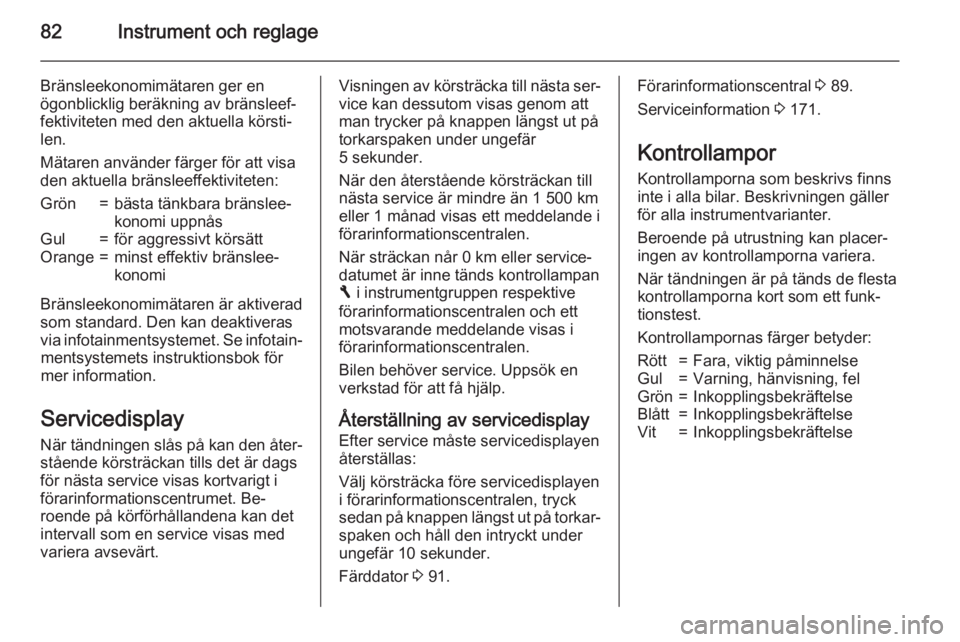

82Instrument och reglage
Bränsleekonomimätaren ger en
ögonblicklig beräkning av bränsleef‐
fektiviteten med den aktuella körsti‐ len.
Mätaren använder färger för att visa
den aktuella bränsleeffektiviteten:Grön=bästa tänkbara bränslee‐
konomi uppnåsGul=för aggressivt körsättOrange=minst effektiv bränslee‐
konomi
Bränsleekonomimätaren är aktiverad
som standard. Den kan deaktiveras
via infotainmentsystemet. Se infotain‐ mentsystemets instruktionsbok för
mer information.
Servicedisplay När tändningen slås på kan den åter‐
stående körsträckan tills det är dags
för nästa service visas kortvarigt i
förarinformationscentrumet. Be‐
roende på körförhållandena kan det
intervall som en service visas med
variera avsevärt.
Visningen av körsträcka till nästa ser‐ vice kan dessutom visas genom att
man trycker på knappen längst ut på
torkarspaken under ungefär
5 sekunder.
När den återstående körsträckan till
nästa service är mindre än 1 500 km
eller 1 månad visas ett meddelande i
förarinformationscentralen.
När sträckan når 0 km eller service‐
datumet är inne tänds kontrollampan F i instrumentgruppen respektive
förarinformationscentralen och ett
motsvarande meddelande visas i
förarinformationscentralen.
Bilen behöver service. Uppsök en
verkstad för att få hjälp.
Återställning av servicedisplay Efter service måste servicedisplayen
återställas:
Välj körsträcka före servicedisplayen
i förarinformationscentralen, tryck
sedan på knappen längst ut på torkar‐ spaken och håll den intryckt under
ungefär 10 sekunder.
Färddator 3 91.Förarinformationscentral 3 89.
Serviceinformation 3 171.
Kontrollampor
Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter.
Beroende på utrustning kan placer‐
ingen av kontrollamporna variera.
När tändningen är på tänds de flesta
kontrollamporna kort som ett funk‐
tionstest.
Kontrollampornas färger betyder:Rött=Fara, viktig påminnelseGul=Varning, hänvisning, felGrön=InkopplingsbekräftelseBlått=InkopplingsbekräftelseVit=Inkopplingsbekräftelse

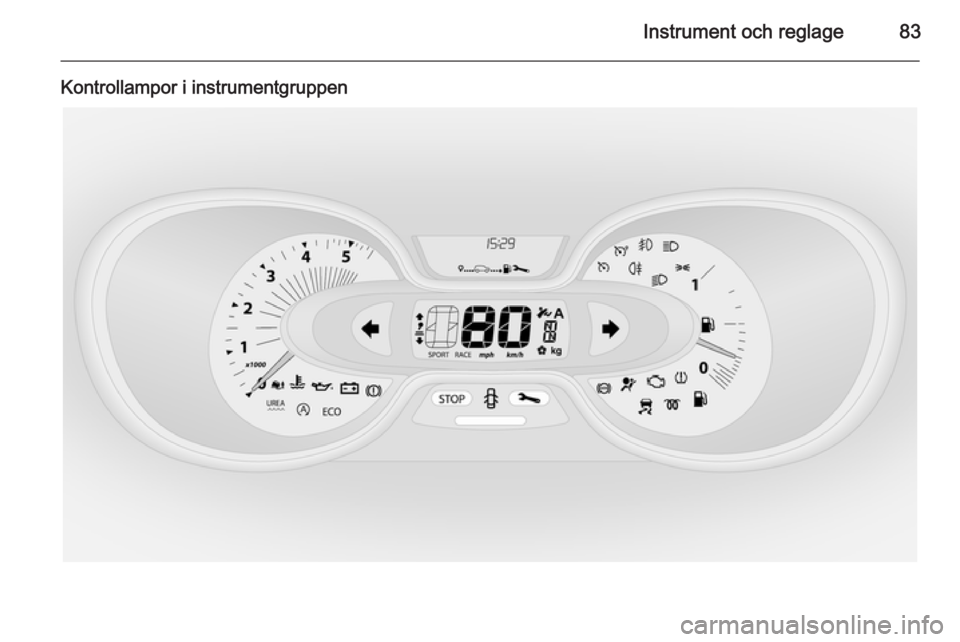

Instrument och reglage83
Kontrollampor i instrumentgruppen

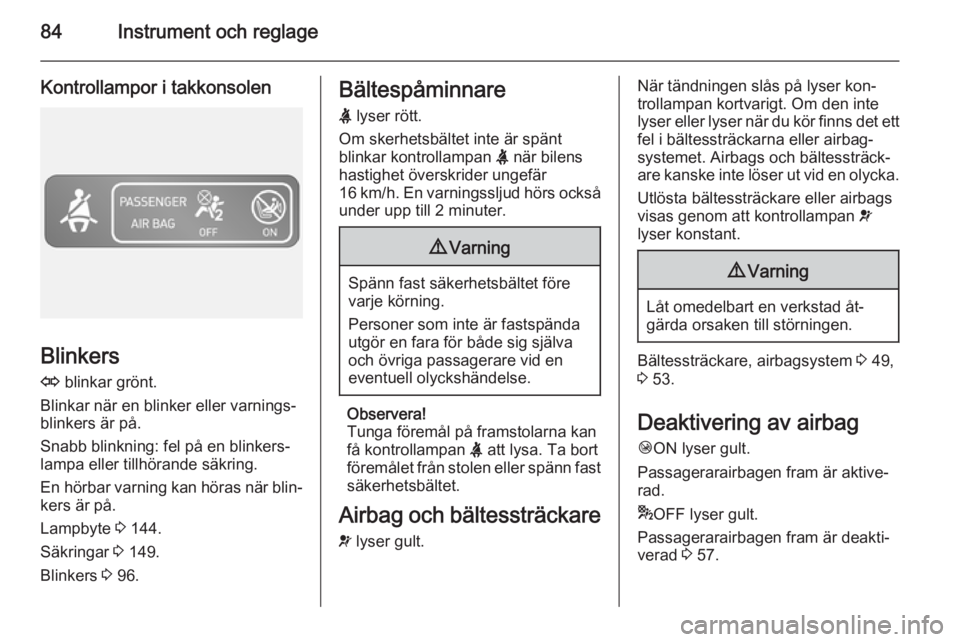

84Instrument och reglage
Kontrollampor i takkonsolen
Blinkers
O blinkar grönt.
Blinkar när en blinker eller varnings‐ blinkers är på.
Snabb blinkning: fel på en blinkers‐ lampa eller tillhörande säkring.
En hörbar varning kan höras när blin‐
kers är på.
Lampbyte 3 144.
Säkringar 3 149.
Blinkers 3 96.
Bältespåminnare
X lyser rött.
Om skerhetsbältet inte är spänt
blinkar kontrollampan X när bilens
hastighet överskrider ungefär 16 km/h. En varningssljud hörs också
under upp till 2 minuter.9 Varning
Spänn fast säkerhetsbältet före
varje körning.
Personer som inte är fastspända
utgör en fara för både sig själva och övriga passagerare vid en
eventuell olyckshändelse.
Observera!
Tunga föremål på framstolarna kan
få kontrollampan X att lysa. Ta bort
föremålet från stolen eller spänn fast
säkerhetsbältet.
Airbag och bältessträckare v lyser gult.
När tändningen slås på lyser kon‐
trollampan kortvarigt. Om den inte
lyser eller lyser när du kör finns det ett
fel i bältessträckarna eller airbag‐
systemet. Airbags och bältessträck‐
are kanske inte löser ut vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Bältessträckare, airbagsystem 3 49,
3 53.
Deaktivering av airbag Ó ON lyser gult.
Passagerarairbagen fram är aktive‐
rad.
* OFF lyser gult.
Passagerarairbagen fram är deakti‐
verad 3 57.

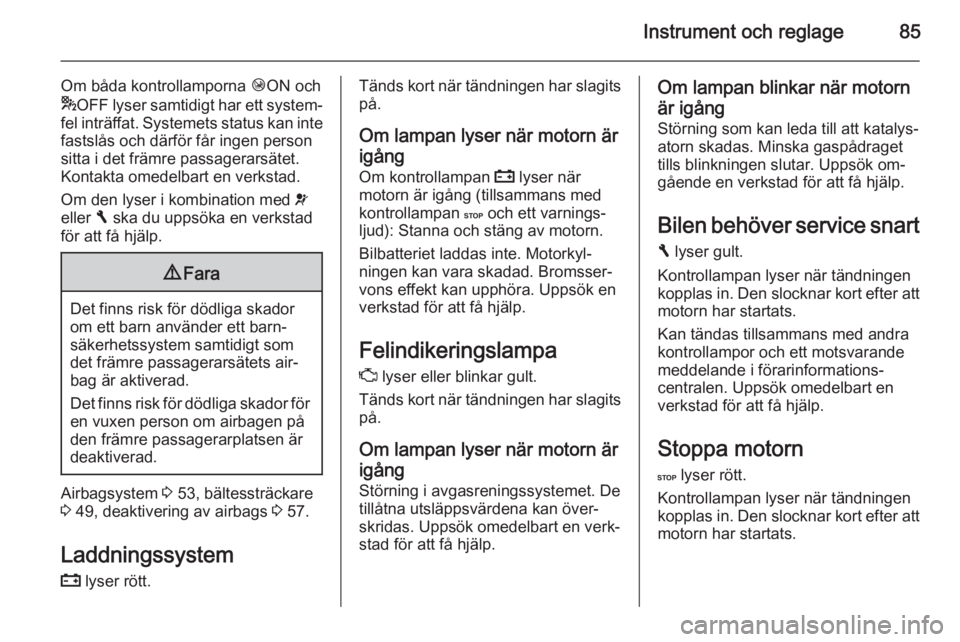

Instrument och reglage85
Om båda kontrollamporna ÓON och
* OFF lyser samtidigt har ett system‐
fel inträffat. Systemets status kan inte
fastslås och därför får ingen person
sitta i det främre passagerarsätet.
Kontakta omedelbart en verkstad.
Om den lyser i kombination med v
eller F ska du uppsöka en verkstad
för att få hjälp.9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Airbagsystem 3 53, bältessträckare
3 49, deaktivering av airbags 3 57.
Laddningssystem
p lyser rött.
Tänds kort när tändningen har slagits
på.
Om lampan lyser när motorn är
igång
Om kontrollampan p lyser när
motorn är igång (tillsammans med
kontrollampan C och ett varnings‐
ljud): Stanna och stäng av motorn.
Bilbatteriet laddas inte. Motorkyl‐
ningen kan vara skadad. Bromsser‐
vons effekt kan upphöra. Uppsök en
verkstad för att få hjälp.
Felindikeringslampa Z lyser eller blinkar gult.
Tänds kort när tändningen har slagits
på.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.Om lampan blinkar när motorn
är igång Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök om‐
gående en verkstad för att få hjälp.
Bilen behöver service snart
F lyser gult.
Kontrollampan lyser när tändningen
kopplas in. Den slocknar kort efter att
motorn har startats.
Kan tändas tillsammans med andra
kontrollampor och ett motsvarande
meddelande i förarinformations‐
centralen. Uppsök omedelbart en
verkstad för att få hjälp.
Stoppa motorn
C lyser rött.
Kontrollampan lyser när tändningen kopplas in. Den slocknar kort efter att motorn har startats.

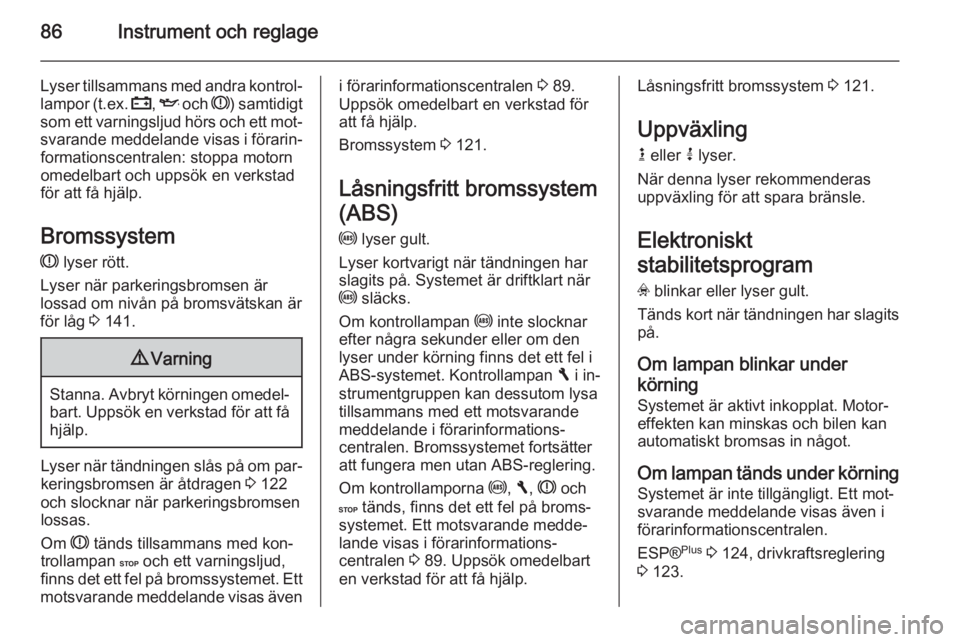

86Instrument och reglage
Lyser tillsammans med andra kontrol‐lampor ( t.ex. p , I och R) samtidigt
som ett varningsljud hörs och ett mot‐ svarande meddelande visas i förarin‐ formationscentralen: stoppa motornomedelbart och uppsök en verkstad
för att få hjälp.
Bromssystem R lyser rött.
Lyser när parkeringsbromsen är
lossad om nivån på bromsvätskan är
för låg 3 141.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när tändningen slås på om par‐
keringsbromsen är åtdragen 3 122
och slocknar när parkeringsbromsen lossas.
Om R tänds tillsammans med kon‐
trollampan C och ett varningsljud,
finns det ett fel på bromssystemet. Ett
motsvarande meddelande visas även
i förarinformationscentralen 3 89.
Uppsök omedelbart en verkstad för att få hjälp.
Bromssystem 3 121.
Låsningsfritt bromssystem (ABS) u lyser gult.
Lyser kortvarigt när tändningen har
slagits på. Systemet är driftklart när
u släcks.
Om kontrollampan u inte slocknar
efter några sekunder eller om den lyser under körning finns det ett fel i
ABS-systemet. Kontrollampan F i in‐
strumentgruppen kan dessutom lysa
tillsammans med ett motsvarande
meddelande i förarinformations‐
centralen. Bromssystemet fortsätter
att fungera men utan ABS-reglering.
Om kontrollamporna u, F , R och
C tänds, finns det ett fel på broms‐
systemet. Ett motsvarande medde‐
lande visas i förarinformations‐
centralen 3 89. Uppsök omedelbart
en verkstad för att få hjälp.Låsningsfritt bromssystem 3 121.
Uppväxling k eller j lyser.
När denna lyser rekommenderas
uppväxling för att spara bränsle.
Elektroniskt
stabilitetsprogram
v blinkar eller lyser gult.
Tänds kort när tändningen har slagits på.
Om lampan blinkar underkörning
Systemet är aktivt inkopplat. Motor‐ effekten kan minskas och bilen kan
automatiskt bromsas in något.
Om lampan tänds under körning
Systemet är inte tillgängligt. Ett mot‐
svarande meddelande visas även i
förarinformationscentralen.
ESP® Plus
3 124, drivkraftsreglering
3 123.

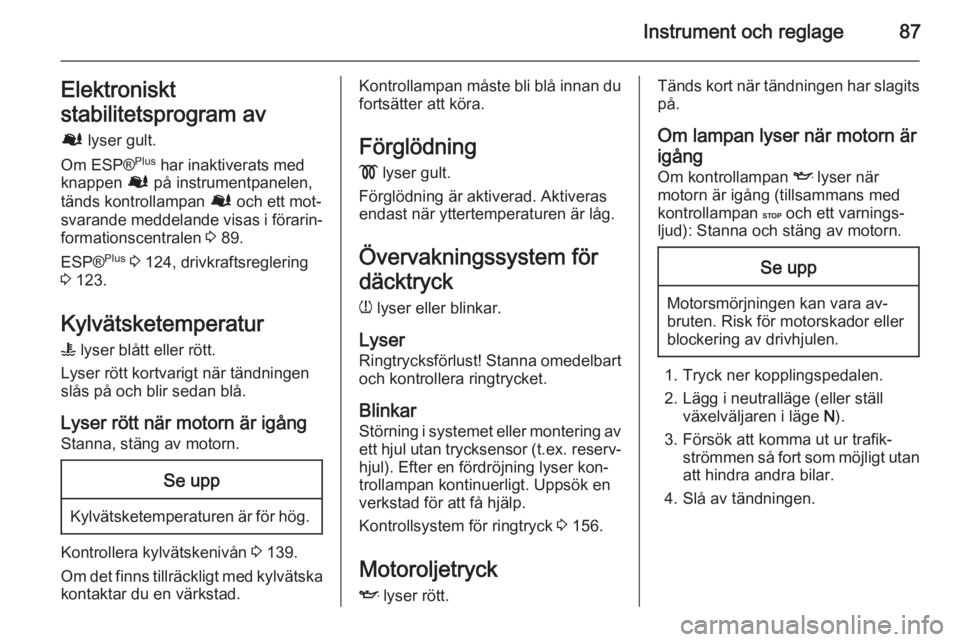

Instrument och reglage87Elektroniskt
stabilitetsprogram av Ø lyser gult.
Om ESP® Plus
har inaktiverats med
knappen Ø på instrumentpanelen,
tänds kontrollampan Ø och ett mot‐
svarande meddelande visas i förarin‐ formationscentralen 3 89.
ESP® Plus
3 124, drivkraftsreglering
3 123.
Kylvätsketemperatur W lyser blått eller rött.
Lyser rött kortvarigt när tändningen
slås på och blir sedan blå.
Lyser rött när motorn är igång Stanna, stäng av motorn.Se upp
Kylvätsketemperaturen är för hög.
Kontrollera kylvätskenivån 3 139.
Om det finns tillräckligt med kylvätska kontaktar du en värkstad.
Kontrollampan måste bli blå innan du fortsätter att köra.
Förglödning ! lyser gult.
Förglödning är aktiverad. Aktiveras
endast när yttertemperaturen är låg.
Övervakningssystem för däcktryck
w lyser eller blinkar.
Lyser Ringtrycksförlust! Stanna omedelbart
och kontrollera ringtrycket.
Blinkar Störning i systemet eller montering av ett hjul utan trycksensor ( t.ex. reserv‐
hjul). Efter en fördröjning lyser kon‐
trollampan kontinuerligt. Uppsök en
verkstad för att få hjälp.
Kontrollsystem för ringtryck 3 156.
Motoroljetryck
I lyser rött.Tänds kort när tändningen har slagits
på.
Om lampan lyser när motorn är
igång
Om kontrollampan I lyser när
motorn är igång (tillsammans med
kontrollampan C och ett varnings‐
ljud): Stanna och stäng av motorn.Se upp
Motorsmörjningen kan vara av‐
bruten. Risk för motorskador eller
blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Lägg i neutralläge (eller ställ växelväljaren i läge N).
3. Försök att komma ut ur trafik‐ strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.

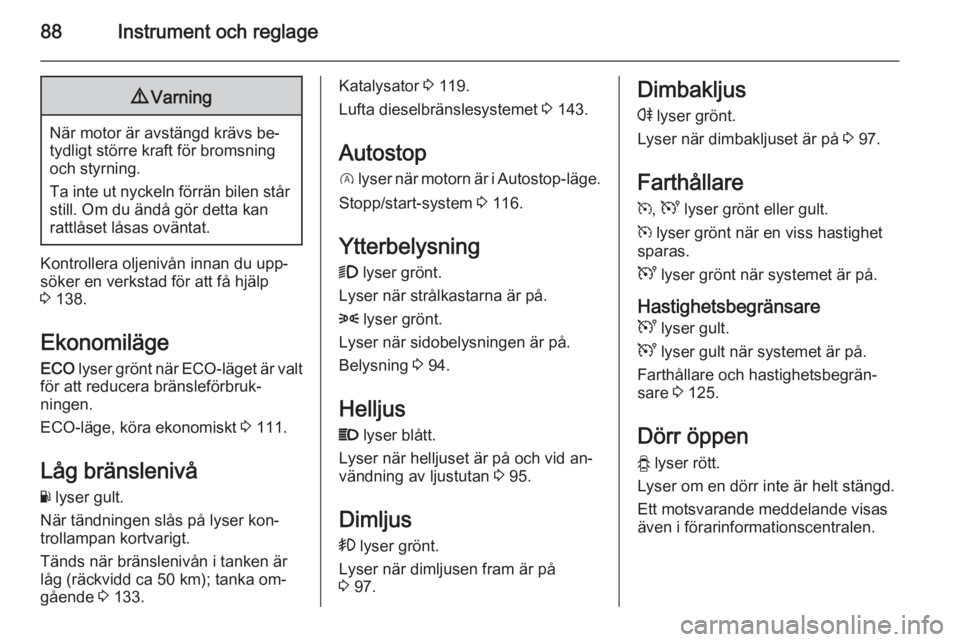

88Instrument och reglage9Varning
När motor är avstängd krävs be‐
tydligt större kraft för bromsning och styrning.
Ta inte ut nyckeln förrän bilen står still. Om du ändå gör detta kan
rattlåset låsas oväntat.
Kontrollera oljenivån innan du upp‐
söker en verkstad för att få hjälp
3 138.
Ekonomiläge
ECO lyser grönt när ECO-läget är valt
för att reducera bränsleförbruk‐
ningen.
ECO-läge, köra ekonomiskt 3 111.
Låg bränslenivå Y lyser gult.
När tändningen slås på lyser kon‐
trollampan kortvarigt.
Tänds när bränslenivån i tanken är
låg (räckvidd ca 50 km); tanka om‐
gående 3 133.
Katalysator 3 119.
Lufta dieselbränslesystemet 3 143.
Autostop
D lyser när motorn är i Autostop-läge.
Stopp/start-system 3 116.
Ytterbelysning
9 lyser grönt.
Lyser när strålkastarna är på.
8 lyser grönt.
Lyser när sidobelysningen är på.
Belysning 3 94.
Helljus
P lyser blått.
Lyser när helljuset är på och vid an‐
vändning av ljustutan 3 95.
Dimljus > lyser grönt.
Lyser när dimljusen fram är på
3 97.Dimbakljus
r lyser grönt.
Lyser när dimbakljuset är på 3 97.
Farthållare
m , U lyser grönt eller gult.
m lyser grönt när en viss hastighet
sparas.
U lyser grönt när systemet är på.
Hastighetsbegränsare
U lyser gult.
U lyser gult när systemet är på.
Farthållare och hastighetsbegrän‐
sare 3 125.
Dörr öppen y lyser rött.
Lyser om en dörr inte är helt stängd.
Ett motsvarande meddelande visas
även i förarinformationscentralen.
