OPEL VIVARO B 2015.5 Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем169Заднє світло
1. Відкрутіть 2 гвинти (задопомогою інструмента з
комплекту), а потім витягніть
блок ліхтаря.
2. Від’єднайте лампу від ліхтаря, повернувши її патрон проти
годинникової стрілки.
3. Замініть нижню лампу.
4. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
5. Закріпіть ліхтар 2-ма гвинтами.
Освітлення номерного
знака
1. Вийміть лампу за допомогою пласкої викрутки.
2. Вийміть лінзу.
3. Замініть лампу.
4. Встановіть лінзу на місце та вставте лампу в корпус.
Задні протитуманні фари
1. Відкрутіть 2 гвинти (за допомогою інструмента з
комплекту), а потім витягніть
блок ліхтаря.
2. Від’єднайте лампу від ліхтаря, повернувши її патрон проти
годинникової стрілки.
3. Замініть верхню лампу.
4. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
5. Закріпіть ліхтар 2-ма гвинтами.

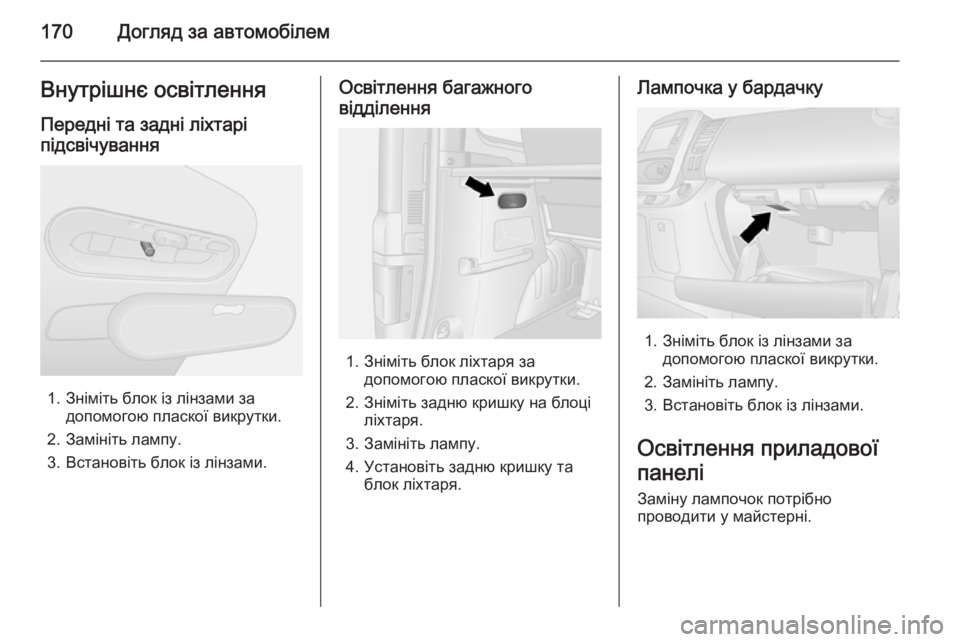

170Догляд за автомобілемВнутрішнє освітлення
Передні та задні ліхтарі
підсвічування
1. Зніміть блок із лінзами за допомогою пласкої викрутки.
2. Замініть лампу.
3. Встановіть блок із лінзами.
Освітлення багажного відділення
1. Зніміть блок ліхтаря за допомогою пласкої викрутки.
2. Зніміть задню кришку на блоці ліхтаря.
3. Замініть лампу. 4. Установіть задню кришку та блок ліхтаря.
Лампочка у бардачку
1. Зніміть блок із лінзами задопомогою пласкої викрутки.
2. Замініть лампу.
3. Встановіть блок із лінзами.
Освітлення приладової
панелі
Заміну лампочок потрібно
проводити у майстерні.

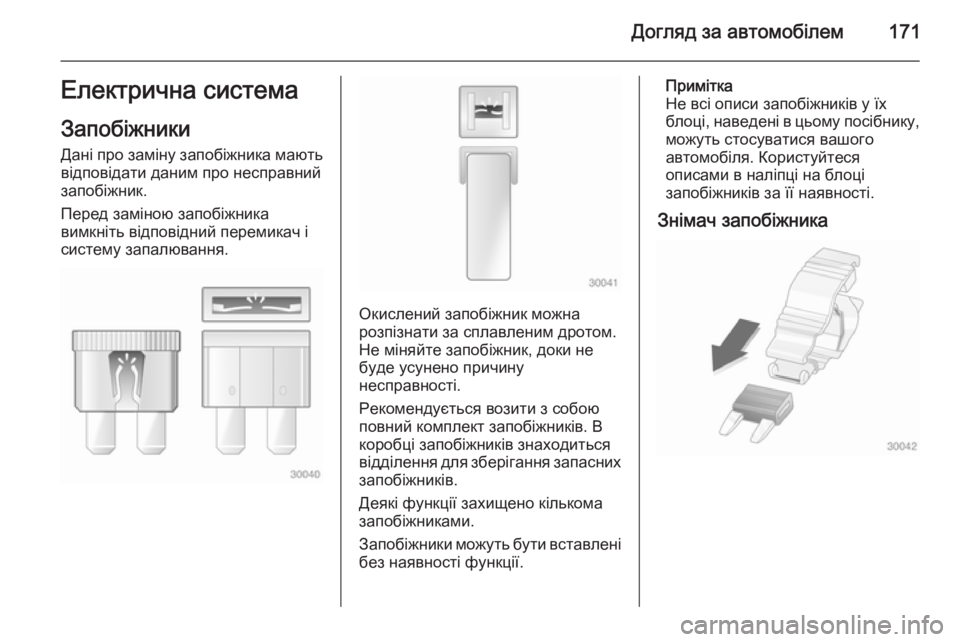

Догляд за автомобілем171Електрична система
Запобіжники Дані про заміну запобіжника маютьвідповідати даним про несправний
запобіжник.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Рекомендується возити з собою
повний комплект запобіжників. В
коробці запобіжників знаходиться
відділення для зберігання запасних
запобіжників.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені без наявності функції.
Примітка
Не всі описи запобіжників у їх
блоці, наведені в цьому посібнику,
можуть стосуватися вашого
автомобіля. Користуйтеся
описами в наліпці на блоці
запобіжників за її наявності.
Знімач запобіжника

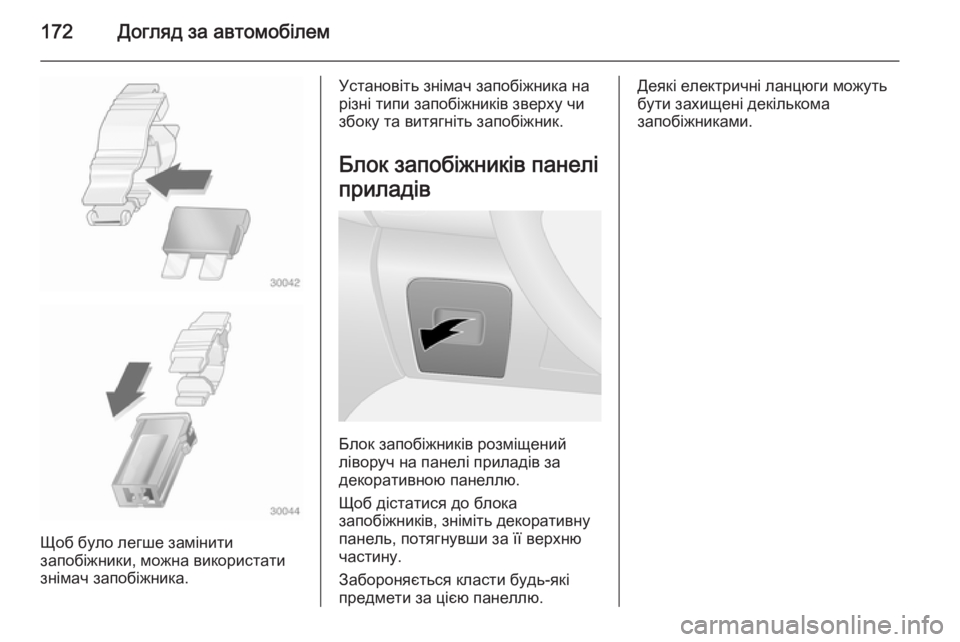

172Догляд за автомобілем
Щоб було легше замінити
запобіжники, можна використати
знімач запобіжника.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників панелі
приладів
Блок запобіжників розміщений
ліворуч на панелі приладів за
декоративною панеллю.
Щоб дістатися до блока
запобіжників, зніміть декоративну
панель, потягнувши за її верхню
частину.
Забороняється класти будь-які
предмети за цією панеллю.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.

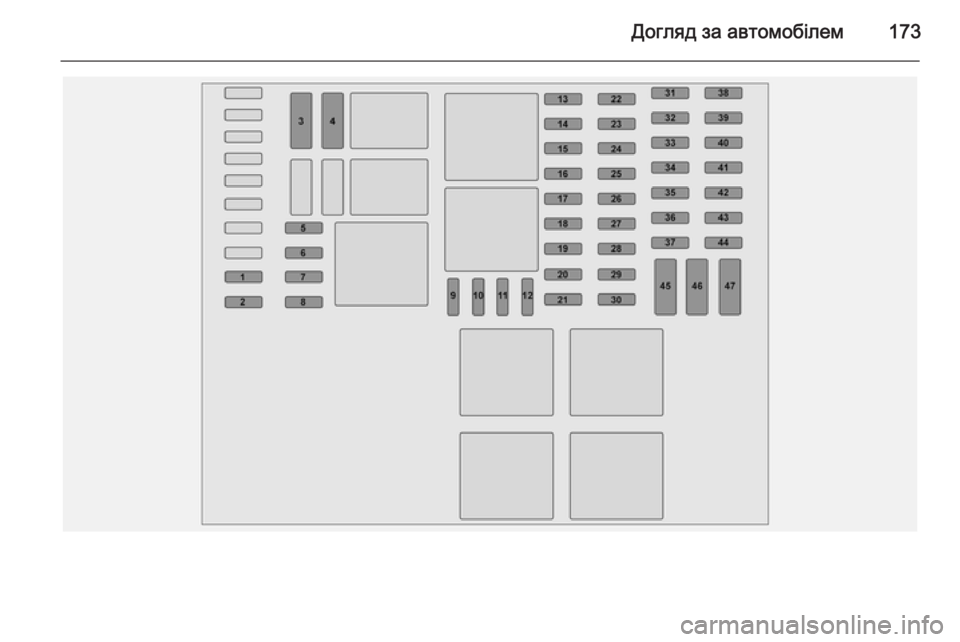

Догляд за автомобілем173

174Догляд за автомобілем
№Контур1Акумулятор автомобіля (з
системою електронного ключа)2Резервний блок акумулятора
APC (з системою електронного ключа)3Система обігріву та вентиляції4Пристрої5Пристрої6Система обігріву та вентиляції7Додатковий підігрів і венти‐
ляція, система кондиціону‐
вання повітря8Допоміжна система обігріву й
вентиляції9Зовнішні дзеркала з електро‐
приводом, додаткові пристрої10Зовнішні дзеркала з обігрівом11Радіоприймач, мультимедійні
пристрої, зовнішні дзеркала з
електроприводом, діагно‐
стична розетка№Контур12Мультимедійні пристрої,
зчіпний пристрій причепа13Освітлення під час виходу з
автомобіля, система захисту
від розряджання акумулятора14Система впорскування паль‐
ного, система контролю тиску в шинах, система електронного
ключа15Ліхтарі аварійної сигналізації,
вказівники поворотів та зміни
смуги руху16Центральний замок17Ліва фара дальнього світла,
права фара ближнього світла,
задні ліхтарі, лівий ліхтар
денного освітлення18Передні протитуманні фари,
задня протитуманна фара,
ліхтарі освітлення номерного
знака19Аварійна сигналізація,
клаксон, освітлювальні
прилади, склоочищувач№Контур20Панель приладів21Вимикач світла22Задній склоочисник, насос
склоочисника лобового скла,
клаксон23Загальний акумулятор APC24Ліхтарі заднього ходу25Вимикач гальм26Впорскування пального,
стартер27Подушки безпеки, замок руль‐
ової колонки28Електропідйомник вікна
пасажира29Гідропідсилювач30Стоп-сигнали31Резервний блок акумулятора
APC (з системою електронного ключа)32Дисплей обслуговування

Догляд за автомобілем175
№Контур33Запальничка, розетка
живлення34Права фара дальнього світла,
ліва фара ближнього світла,
бокові ліхтарі, правий ліхтар
денного освітлення35Стоп-сигнали, ABS, імобі‐
лайзер36Освітлення в салоні, система
кондиціонування повітря37Запуск за допомогою системи
електронного ключа38Очисник заднього вікна39Попереджувальні звукові
сигнали40Розетка в багажному відділенні41Електропідйомник вікна водія42Задня розетка43Запуск, модуль керування
кузовом44Сидіння з підігрівом№Контур45Обігрів, кондиціонування
повітря46Очисник лобового скла47ТахографІнструменти
автомобіля
Інструменти
Домкрат, колісний ключ, люлька
для колісних болтів, зіркоподібний ключ, насадки, для знімання
колісних ковпаків та буксирувальна провушина зберігаються в ящику,
який кладеться під сидіння водія.
Щоб дістатися до ящика з
інструментами, відсуньте сидіння
вперед і складіть його спинку
вперед 3 49 . Ящик з інструментами

176Догляд за автомобілем
може бути закріплено в
нерухомому положенні крильчатою гайкою.
Заміна колеса 3 185, запасне
колесо 3 187.
Автомобілі з комплектом для
ремонту шин: Гачок для знімання
колісних ковпаків та зіркоподібний
ключ зберігаються в сумці з
комплектом для ремонту шин,
розміщеній під сидінням водія.
Набір для ремонту шин 3 182.Колеса та шини
Стан шини, стан колеса Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу на станцію технічного
обслуговування у випадку
пошкодження чи незвичного
спрацювання.
Не рекомендується міняти місцями
задні колеса з передніми чи
навпаки, оскільки це може
погіршити стійкість автомобіля. На
задню вісь слід ставити шини, які
менше зношені.Шини
Встановлені на заводі шини
відповідають кузову та
забезпечують оптимальний
комфорт та безпеку водіння.
Зимові шини Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на всі колеса.
Повідомлення про максимально допустиму швидкість для шин може
бути розміщено в зоні видимості
водія, згідно з нормативними
документами, що діють у певних
країнах.
Позначення шин
Наприклад, 195/65 R 16 C 88 Q195=Ширина шини, мм65=Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R=Тип брекера: РадіальнийRF=Тип: RunFlat

Догляд за автомобілем177
16=Діаметр колеса, дюймиC=Вантажний або комерційний
транспорт88=Індекс навантаження,
наприклад, 88 є
еквівалентом 567 кгQ=Кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Направляючі шини
Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю за тиском у шинах.
Тиск у шинах 3 214. Завжди
накачуйте шини до значень тиску,
вказаних у наліпці з нормами тиску
в шинах, яка приклеєна до рами
дверцят водія.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун
3 205.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 214.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах длядержавної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.

178Догляд за автомобілем9Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Система контролю тиску
в шинах
У системі контролю тиску в шинах (ТPMS) використовується
технологія радіодатчиків для
перевірки рівня тиску.
Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Датчики TPMS моніторять тиск
повітря у ваших шинах та
передають значення тиску в шинах на ресивер, розташований в
автомобілі.
Тиск у шинах на дисплеї Поточний тиск у шинах може
відображатися в інформаційному центрі водія 3 99.
Коли автомобіль не рухається,
натисніть кнопку на торці важеля
керування склоочисником
відповідну кількість разів, поки не
відобразиться меню тиску в шинах.
