OPEL VIVARO B 2016.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2016.5, Model line: VIVARO B, Model: OPEL VIVARO B 2016.5Pages: 225, PDF-Größe: 4.89 MB
Page 81 of 225

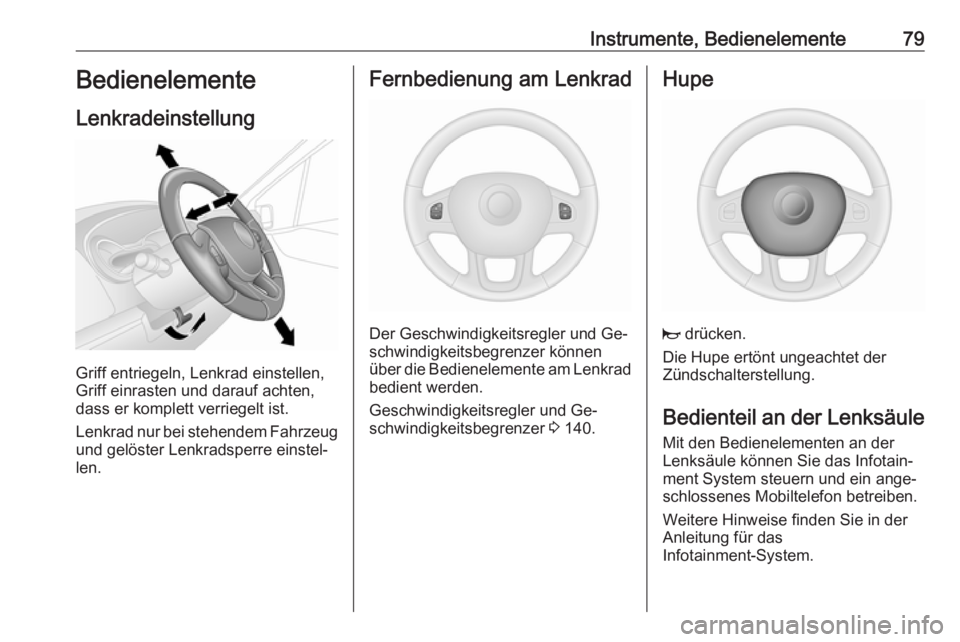

Instrumente, Bedienelemente79Bedienelemente
Lenkradeinstellung
Griff entriegeln, Lenkrad einstellen,
Griff einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Der Geschwindigkeitsregler und Ge‐
schwindigkeitsbegrenzer können
über die Bedienelemente am Lenkrad bedient werden.
Geschwindigkeitsregler und Ge‐
schwindigkeitsbegrenzer 3 140.
Hupe
j drücken.
Die Hupe ertönt ungeachtet der
Zündschalterstellung.
Bedienteil an der Lenksäule
Mit den Bedienelementen an der
Lenksäule können Sie das Infotain‐
ment System steuern und ein ange‐
schlossenes Mobiltelefon betreiben.
Weitere Hinweise finden Sie in der
Anleitung für das
Infotainment-System.
Page 82 of 225

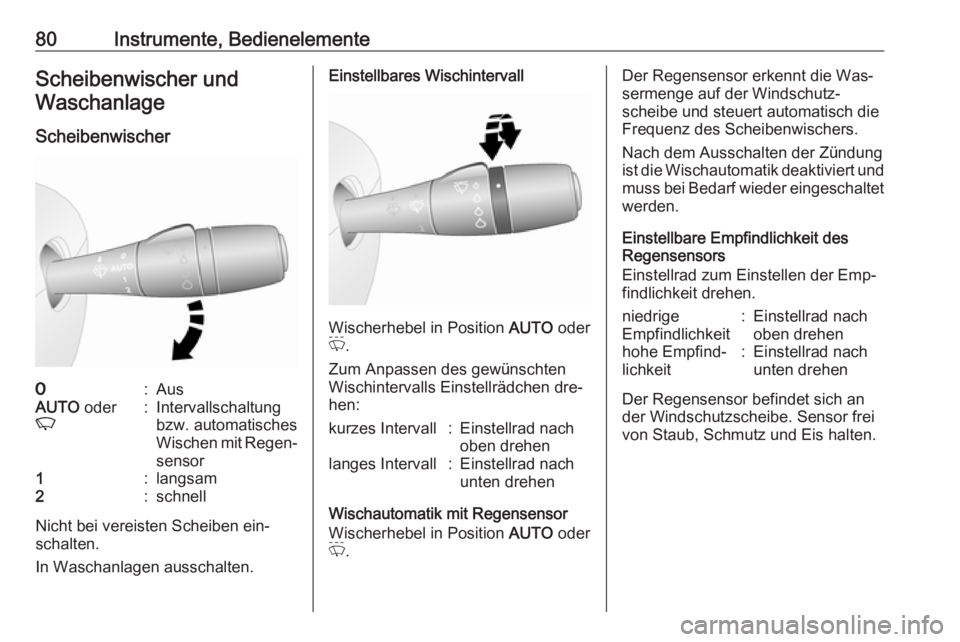

80Instrumente, BedienelementeScheibenwischer undWaschanlage
Scheibenwischer7:AusAUTO oder
K:Intervallschaltung
bzw. automatisches
Wischen mit Regen‐
sensor1:langsam2:schnell
Nicht bei vereisten Scheiben ein‐
schalten.
In Waschanlagen ausschalten.
Einstellbares Wischintervall
Wischerhebel in Position AUTO oder
P .
Zum Anpassen des gewünschten
Wischintervalls Einstellrädchen dre‐ hen:
kurzes Intervall:Einstellrad nach
oben drehenlanges Intervall:Einstellrad nach
unten drehen
Wischautomatik mit Regensensor
Wischerhebel in Position AUTO oder
P .
Der Regensensor erkennt die Was‐
sermenge auf der Windschutz‐
scheibe und steuert automatisch die
Frequenz des Scheibenwischers.
Nach dem Ausschalten der Zündung
ist die Wischautomatik deaktiviert und muss bei Bedarf wieder eingeschaltet
werden.
Einstellbare Empfindlichkeit des
Regensensors
Einstellrad zum Einstellen der Emp‐
findlichkeit drehen.niedrige
Empfindlichkeit:Einstellrad nach
oben drehenhohe Empfind‐
lichkeit:Einstellrad nach
unten drehen
Der Regensensor befindet sich an
der Windschutzscheibe. Sensor frei
von Staub, Schmutz und Eis halten.
Page 83 of 225
Instrumente, Bedienelemente81Scheibenwaschanlage
Hebel ziehen. Waschflüssigkeit wird
auf die Windschutzscheibe gesprüht.
kurz ziehen:ein Wischvorganglang ziehen:mehrere Wisch‐
vorgängeHeckscheibenwischer und
Waschanlage
Hebel drehen:
7:Ause:Wischerbetriebf:Waschflüssigkeit wird auf die
Heckscheibe gesprüht
Der Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐
gangs automatisch ein.
Außentemperatur
Ein Temperaturabfall wird sofort an‐
gezeigt, ein Temperaturanstieg mit
Verzögerung.
Fallen die Außentemperaturen auf
3 °C, so blinkt °C im Driver Informa‐
tion Center (DIC) als eine Warnung vor vereisten Straßen. Das Blinken
hält an, bis die Temperatur auf über
3 °C gestiegen ist.
9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn
bereits vereist sein.
Page 84 of 225
82Instrumente, BedienelementeUhrJe nach Fahrzeug wird die aktuelle
Uhrzeit im mittleren Info-Display
und/oder im Driver Information Cen‐
ter (DIC) angezeigt.
Info-Display:
Stunden und Minuten können durch
Drücken der entsprechenden Tasten neben dem Display oder über die Be‐ dienelemente des Infotainmentsys‐
tems eingestellt werden.
Für weitere Informationen siehe
Handbuch des Infotainmentsystems.
DIC:
Die Uhreinstellfunktion durch wieder‐
holtes Drücken der Taste am Ende des Wischerhebels aufrufen.
Die Taste für ca. 5 Sekunden drücken
und halten:
● Stundenanzeige blinkt
● Taste wiederholt drücken, um die
Stunden zu ändern
● ca. 5 Sekunden warten, um die Stunden einzustellen
● Minutenanzeige blinkt
● Taste wiederholt drücken, um die
Minuten zu ändern
● ca. 5 Sekunden warten, um die Minuten einzustellen
Driver Information Center (DIC)
3 94.
Zubehörsteckdosen
12-V-Zubehörsteckdosen befinden
sich auf der Instrumententafel und
hinten im Fahrzeug. Die Abdeckung
nach oben klappen.
Fahrzeugabhängig können sich wei‐
tere Steckdosen an der Außenkante
der Sitzbank befinden.
Page 85 of 225

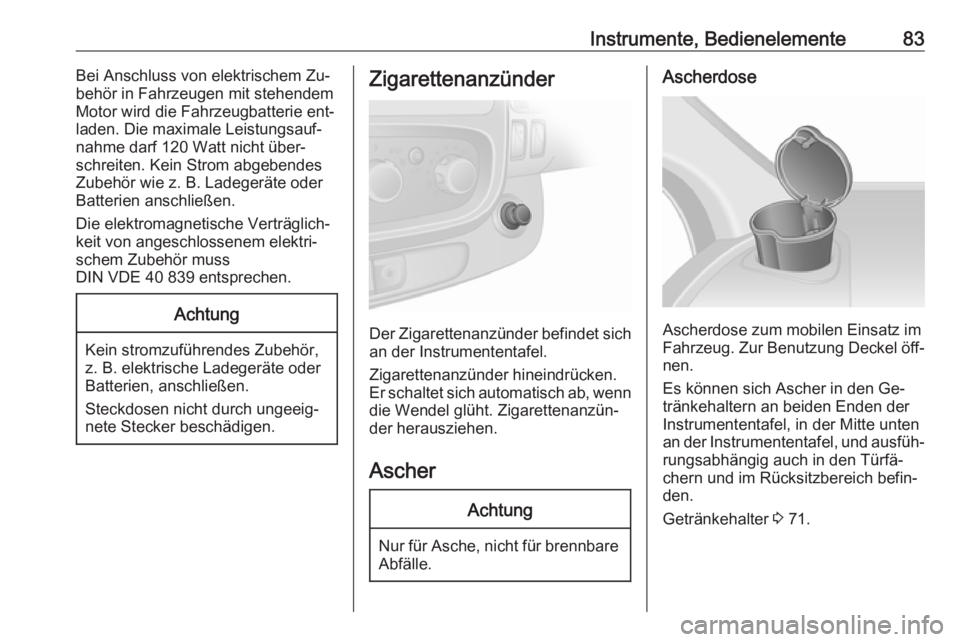

Instrumente, Bedienelemente83Bei Anschluss von elektrischem Zu‐behör in Fahrzeugen mit stehendem
Motor wird die Fahrzeugbatterie ent‐
laden. Die maximale Leistungsauf‐
nahme darf 120 Watt nicht über‐
schreiten. Kein Strom abgebendes
Zubehör wie z. B. Ladegeräte oder
Batterien anschließen.
Die elektromagnetische Verträglich‐
keit von angeschlossenem elektri‐
schem Zubehör muss
DIN VDE 40 839 entsprechen.Achtung
Kein stromzuführendes Zubehör,
z. B. elektrische Ladegeräte oder
Batterien, anschließen.
Steckdosen nicht durch ungeeig‐
nete Stecker beschädigen.
Zigarettenanzünder
Der Zigarettenanzünder befindet sich
an der Instrumententafel.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.
Ascherdose
Ascherdose zum mobilen Einsatz im
Fahrzeug. Zur Benutzung Deckel öff‐
nen.
Es können sich Ascher in den Ge‐
tränkehaltern an beiden Enden der
Instrumententafel, in der Mitte unten
an der Instrumententafel, und ausfüh‐
rungsabhängig auch in den Türfä‐
chern und im Rücksitzbereich befin‐
den.
Getränkehalter 3 71.
Page 86 of 225

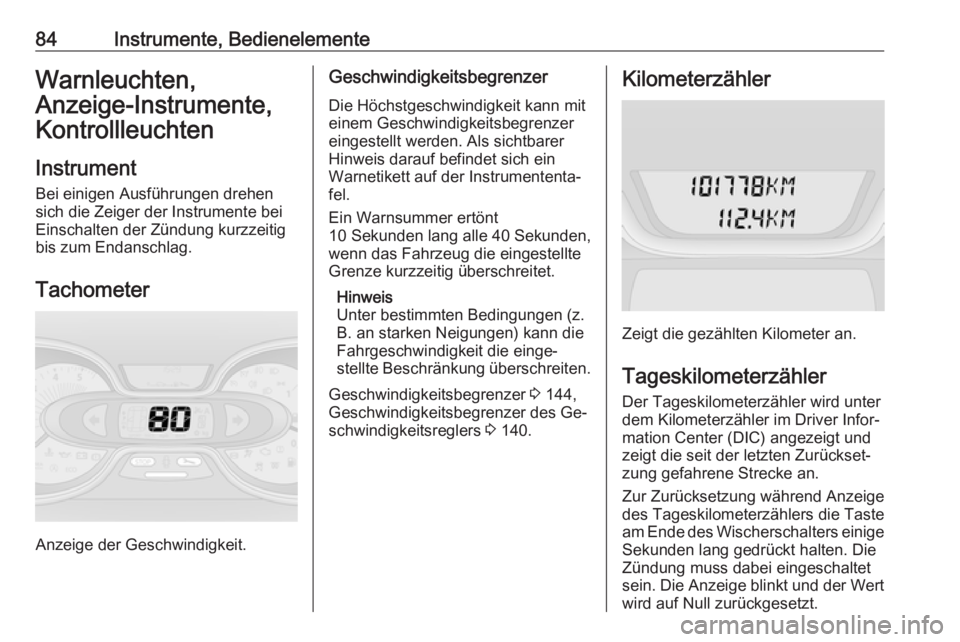

84Instrumente, BedienelementeWarnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument
Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Geschwindigkeitsbegrenzer
Die Höchstgeschwindigkeit kann mit
einem Geschwindigkeitsbegrenzer
eingestellt werden. Als sichtbarer
Hinweis darauf befindet sich ein
Warnetikett auf der Instrumententa‐
fel.
Ein Warnsummer ertönt
10 Sekunden lang alle 40 Sekunden,
wenn das Fahrzeug die eingestellte
Grenze kurzzeitig überschreitet.
Hinweis
Unter bestimmten Bedingungen (z.
B. an starken Neigungen) kann die
Fahrgeschwindigkeit die einge‐
stellte Beschränkung überschreiten.
Geschwindigkeitsbegrenzer 3 144,
Geschwindigkeitsbegrenzer des Ge‐
schwindigkeitsreglers 3 140.Kilometerzähler
Zeigt die gezählten Kilometer an.
Tageskilometerzähler Der Tageskilometerzähler wird unterdem Kilometerzähler im Driver Infor‐
mation Center (DIC) angezeigt und
zeigt die seit der letzten Zurückset‐
zung gefahrene Strecke an.
Zur Zurücksetzung während Anzeige
des Tageskilometerzählers die Taste
am Ende des Wischerschalters einige
Sekunden lang gedrückt halten. Die
Zündung muss dabei eingeschaltet sein. Die Anzeige blinkt und der Wert
wird auf Null zurückgesetzt.
Page 87 of 225

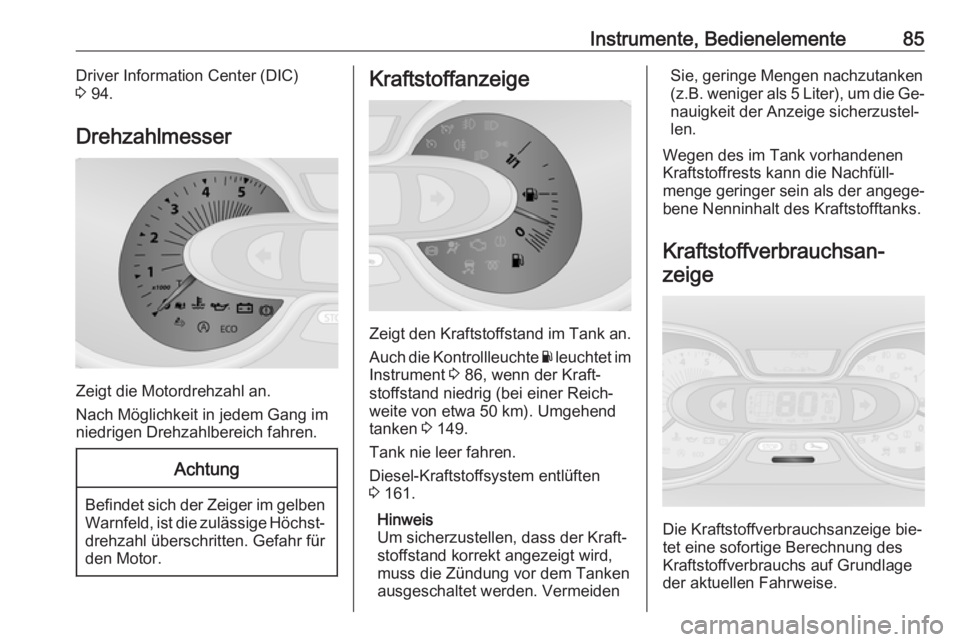

Instrumente, Bedienelemente85Driver Information Center (DIC)
3 94.
Drehzahlmesser
Zeigt die Motordrehzahl an.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im gelben
Warnfeld, ist die zulässige Höchst‐
drehzahl überschritten. Gefahr für den Motor.
Kraftstoffanzeige
Zeigt den Kraftstoffstand im Tank an.
Auch die Kontrollleuchte Y leuchtet im
Instrument 3 86, wenn der Kraft‐
stoffstand niedrig (bei einer Reich‐ weite von etwa 50 km). Umgehend
tanken 3 149.
Tank nie leer fahren.
Diesel-Kraftstoffsystem entlüften
3 161.
Hinweis
Um sicherzustellen, dass der Kraft‐
stoffstand korrekt angezeigt wird, muss die Zündung vor dem Tanken
ausgeschaltet werden. Vermeiden
Sie, geringe Mengen nachzutanken
(z.B. weniger als 5 Liter), um die Ge‐ nauigkeit der Anzeige sicherzustel‐
len.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffverbrauchsan‐zeige
Die Kraftstoffverbrauchsanzeige bie‐
tet eine sofortige Berechnung des
Kraftstoffverbrauchs auf Grundlage
der aktuellen Fahrweise.
Page 88 of 225
86Instrumente, BedienelementeDie Anzeige zeigt mithilfe von Farben
den aktuellen Kraftstoffverbrauch an:Grün:es wurde der niedrigste
Kraftstoffverbrauch er‐
reichtGelb:der Fahrstil ist zu aggres‐
sivOrange:kein effizienter Kraftstoff‐
verbrauch
Die Kraftstoffverbrauchsanzeige ist
standardmäßig aktiviert. Sie kann
über das Infotainment System deak‐
tiviert werden. Weitere Informationen
sind in der Bedienungsanleitung des
Infotainment Systems enthalten.
Serviceanzeige
Beim Einschalten der Zündung kann
die verbleibende Fahrstrecke vor Fäl‐
ligkeit der nächsten Inspektion kurz
im Driver Information Center ange‐
zeigt werden. Nach welchem Zeit‐
raum auf den nächsten fälligen Ser‐
vice hingewiesen wird, hängt von den
Fahrbedingungen ab und kann be‐
trächtlich variieren.
Die Fahrstrecke, bei der die Service‐
anzeige aufleuchtet, kann auch durch ca. 5 Sekunden langes Drücken der
Taste am Ende des Scheibenwi‐
scherhebel angezeigt werden.
Wenn die verbleibende Fahrtstrecke
vor Fälligkeit der nächsten Inspektion
weniger als 1500 km oder 1 Monat
beträgt, erscheint eine Meldung im
DIC.
Wenn die Fahrtstrecke 0 km erreicht
oder das Service-Datum fällig ist,
leuchtet die Kontrollleuchte F im In‐
strument bzw. im DIC auf, und eine
entsprechende Meldung wird im DIC
angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Zurücksetzen der Serviceanzeige
Nach einem Service muss die Ser‐
viceanzeige zurückgesetzt werden:
Die Fahrstrecke zum Anzeigen der
Serviceanzeige im DIC wählen, dann die Taste am Ende des Scheibenwi‐
scherhebels ca. 10 Sekunden lang
gedrückt halten.Bordcomputer 3 97.
Driver Information Center (DIC)
3 94.
Serviceinformationen 3 192.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen.
Je nach Ausstattung kann die Posi‐
tion der Kontrollleuchten variieren.
Beim Einschalten der Zündung leuch‐
ten die meisten Kontrollleuchten als
Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot:Gefahr, wichtige Erinnerunggelb:Warnung, Hinweis, Störunggrün:Einschaltbestätigungblau:Einschaltbestätigungweiß:Einschaltbestätigung
Page 89 of 225

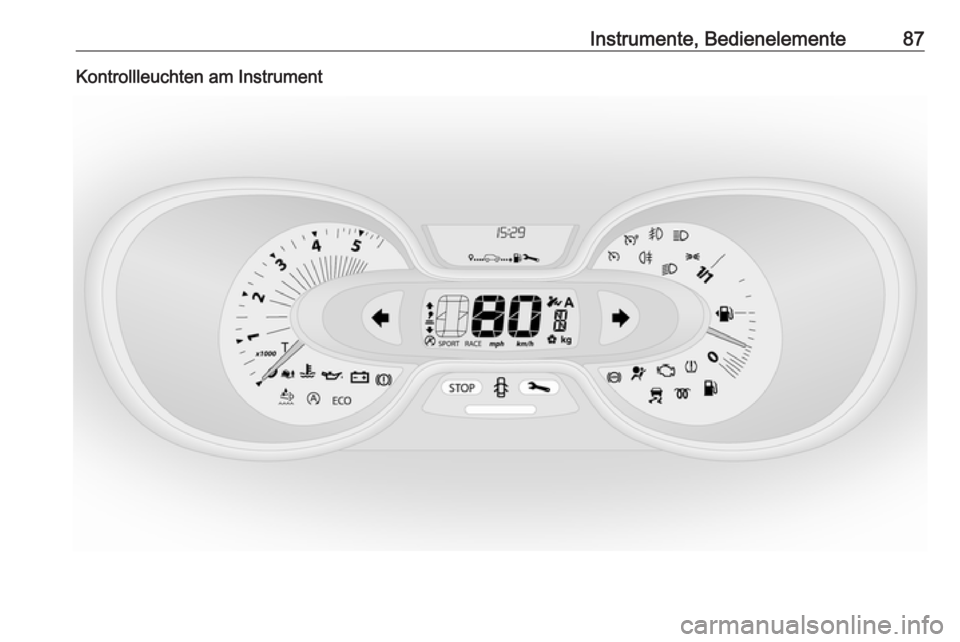

Instrumente, Bedienelemente87Kontrollleuchten am Instrument
Page 90 of 225
88Instrumente, BedienelementeKontrollleuchten in der
Dachkonsole
Übersicht
OBlinker 3 88XSicherheitsgurt anlegen
3 89vAirbag-System, Gurtstraffer
3 89Ó ONAirbag-Aktivierung 3 89* OFFAirbag-Deaktivierung
3 89pGenerator 3 90ZAbgas 3 90FFehlfunktion, Service
3 90CMotor ausschalten 3 90RBremssystem 3 90uAntiblockiersystem 3 91k jHochschalten, Herunter‐
schalten 3 91RElektronisches Stabilitäts‐
programm 3 91ØElektronisches Stabilitäts‐
programm aus 3 91WKühlmitteltemperatur 3 92!Vorglühen 3 92YAdBlue 3 92wReifendruck-Kontrollsystem
3 92IMotoröldruck 3 93ECOKraftstoffsparmodus 3 93YKraftstoffmangel 3 93DAutostopp 3 93\Autostopp unterbunden
3 939Außenbeleuchtung 3 938Außenbeleuchtung 3 93CFernlicht 3 94>Nebelscheinwerfer 3 94øNebelschlussleuchte 3 94mGeschwindigkeitsregler
3 94UGeschwindigkeitsbegrenzer
des Geschwindigkeitsreg‐
lers 3 94&Tachograph 3 94yTür offen 3 94
Blinker
O blinkt grün.
Blinkt bei eingeschaltetem Blinker
oder Warnblinker.
