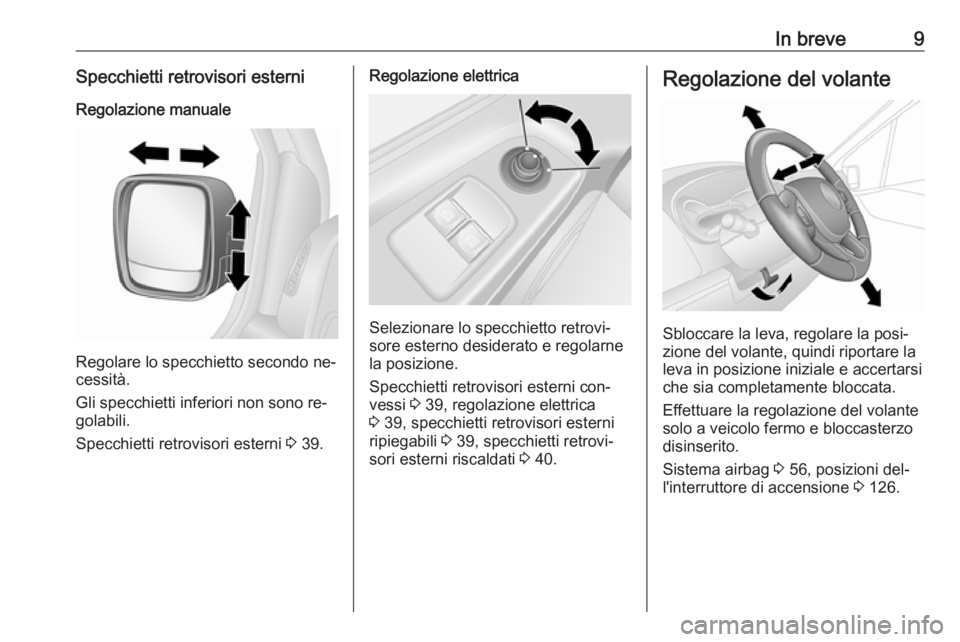

Page 11 of 229
In breve9Specchietti retrovisori esterniRegolazione manuale
Regolare lo specchietto secondo ne‐
cessità.
Gli specchietti inferiori non sono re‐ golabili.
Specchietti retrovisori esterni 3 39.
Regolazione elettrica
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Specchietti retrovisori esterni con‐
vessi 3 39, regolazione elettrica
3 39, specchietti retrovisori esterni
ripiegabili 3 39, specchietti retrovi‐
sori esterni riscaldati 3 40.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 56, posizioni del‐
l'interruttore di accensione 3 126.

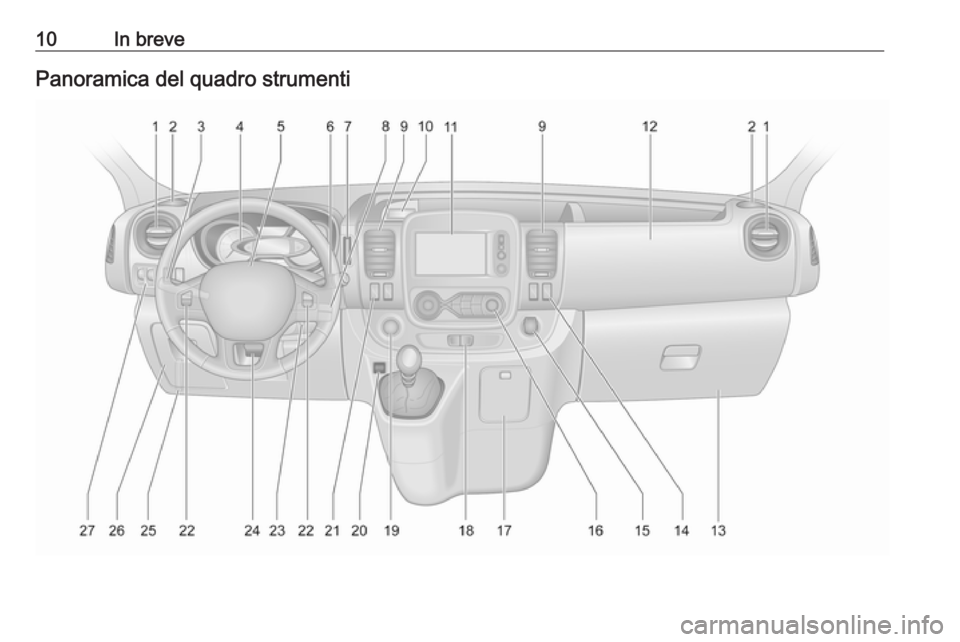

Page 12 of 229
10In brevePanoramica del quadro strumenti

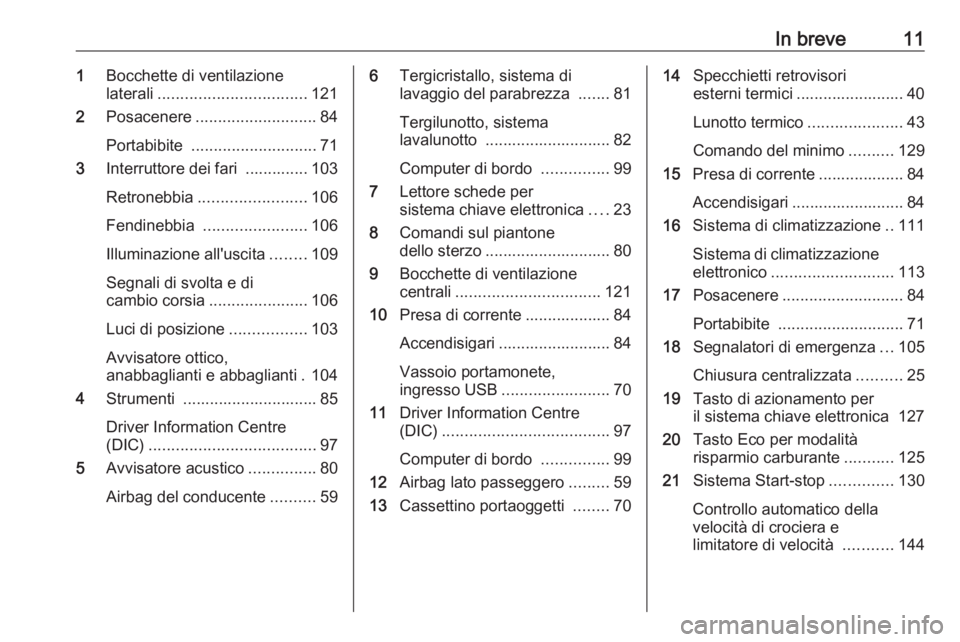

Page 13 of 229
In breve111Bocchette di ventilazione
laterali ................................. 121
2 Posacenere ........................... 84
Portabibite ............................ 71
3 Interruttore dei fari .............. 103
Retronebbia ........................ 106
Fendinebbia ....................... 106
Illuminazione all'uscita ........109
Segnali di svolta e di
cambio corsia ...................... 106
Luci di posizione .................103
Avvisatore ottico,
anabbaglianti e abbaglianti . 104
4 Strumenti .............................. 85
Driver Information Centre
(DIC) ..................................... 97
5 Avvisatore acustico ...............80
Airbag del conducente ..........596Tergicristallo, sistema di
lavaggio del parabrezza .......81
Tergilunotto, sistema
lavalunotto ............................ 82
Computer di bordo ...............99
7 Lettore schede per
sistema chiave elettronica ....23
8 Comandi sul piantone
dello sterzo ............................ 80
9 Bocchette di ventilazione
centrali ................................ 121
10 Presa di corrente ................... 84
Accendisigari ......................... 84
Vassoio portamonete,
ingresso USB ........................ 70
11 Driver Information Centre
(DIC) ..................................... 97
Computer di bordo ...............99
12 Airbag lato passeggero .........59
13 Cassettino portaoggetti ........7014Specchietti retrovisori
esterni termici ........................ 40
Lunotto termico .....................43
Comando del minimo ..........129
15 Presa di corrente ................... 84
Accendisigari ......................... 84
16 Sistema di climatizzazione ..111
Sistema di climatizzazione
elettronico ........................... 113
17 Posacenere ........................... 84
Portabibite ............................ 71
18 Segnalatori di emergenza ...105
Chiusura centralizzata ..........25
19 Tasto di azionamento per
il sistema chiave elettronica 127
20 Tasto Eco per modalità
risparmio carburante ...........125
21 Sistema Start-stop ..............130
Controllo automatico della
velocità di crociera e
limitatore di velocità ...........144

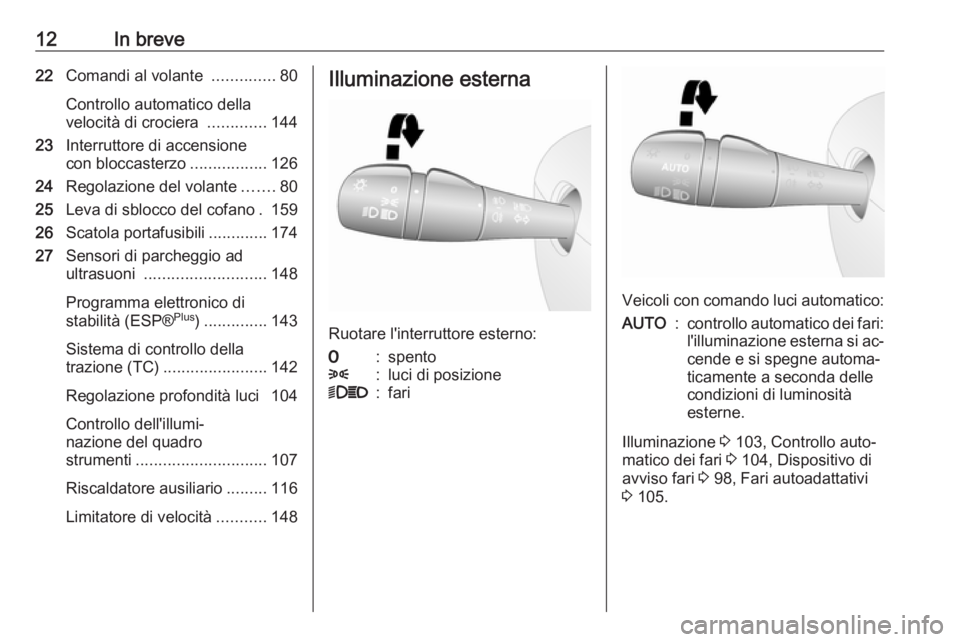

Page 14 of 229
12In breve22Comandi al volante ..............80
Controllo automatico della
velocità di crociera .............144
23 Interruttore di accensione
con bloccasterzo .................126
24 Regolazione del volante .......80
25 Leva di sblocco del cofano . 159
26 Scatola portafusibili .............174
27 Sensori di parcheggio ad
ultrasuoni ........................... 148
Programma elettronico di
stabilità (ESP® Plus
).............. 143
Sistema di controllo della
trazione (TC) ....................... 142
Regolazione profondità luci 104
Controllo dell'illumi‐
nazione del quadro
strumenti ............................. 107
Riscaldatore ausiliario .........116
Limitatore di velocità ...........148Illuminazione esterna
Ruotare l'interruttore esterno:
7:spento8:luci di posizione9P:fari
Veicoli con comando luci automatico:
AUTO:controllo automatico dei fari:
l'illuminazione esterna si ac‐ cende e si spegne automa‐
ticamente a seconda delle
condizioni di luminosità
esterne.
Illuminazione 3 103, Controllo auto‐
matico dei fari 3 104, Dispositivo di
avviso fari 3 98, Fari autoadattativi
3 105.

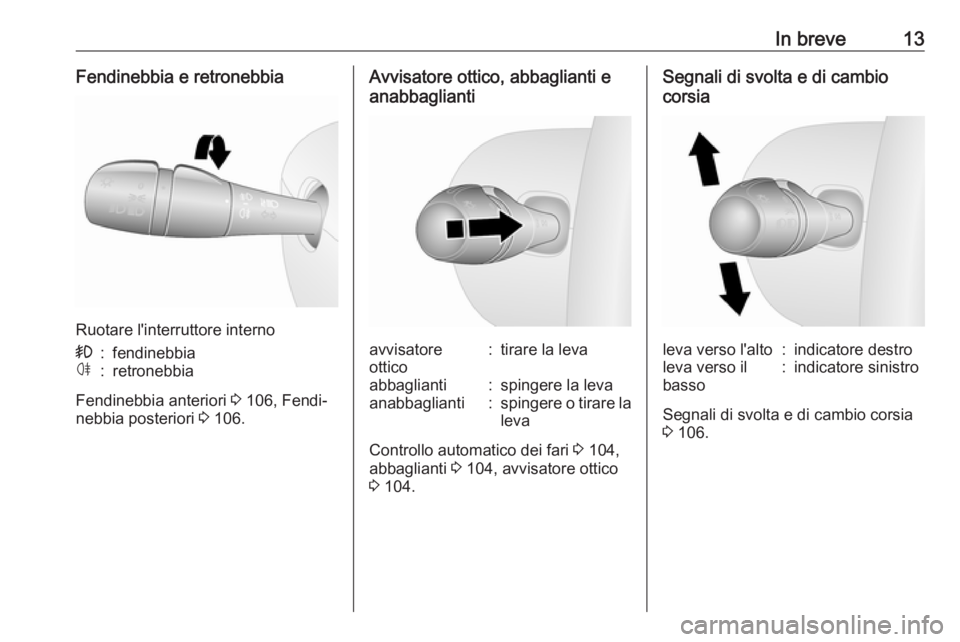

Page 15 of 229
In breve13Fendinebbia e retronebbia
Ruotare l'interruttore interno
>:fendinebbiaø:retronebbia
Fendinebbia anteriori 3 106, Fendi‐
nebbia posteriori 3 106.
Avvisatore ottico, abbaglianti e
anabbagliantiavvisatore
ottico:tirare la levaabbaglianti:spingere la levaanabbaglianti:spingere o tirare la
leva
Controllo automatico dei fari 3 104,
abbaglianti 3 104, avvisatore ottico
3 104.
Segnali di svolta e di cambio
corsialeva verso l'alto:indicatore destroleva verso il
basso:indicatore sinistro
Segnali di svolta e di cambio corsia
3 106.

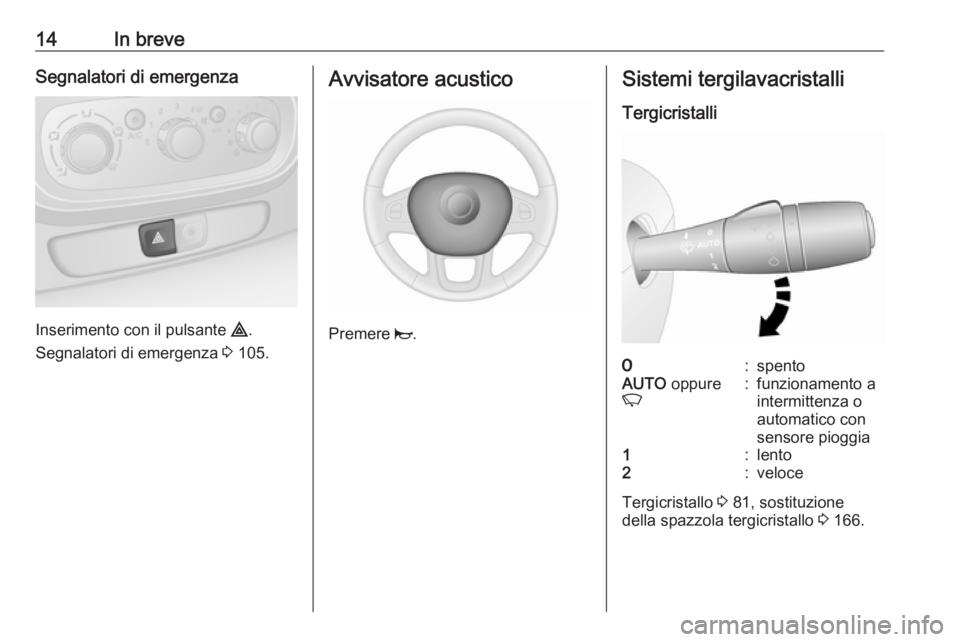

Page 16 of 229
14In breveSegnalatori di emergenza
Inserimento con il pulsante ¨.
Segnalatori di emergenza 3 105.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
Tergicristalli7:spentoAUTO oppure
K:funzionamento a
intermittenza o
automatico con
sensore pioggia1:lento2:veloce
Tergicristallo 3 81, sostituzione
della spazzola tergicristallo 3 166.

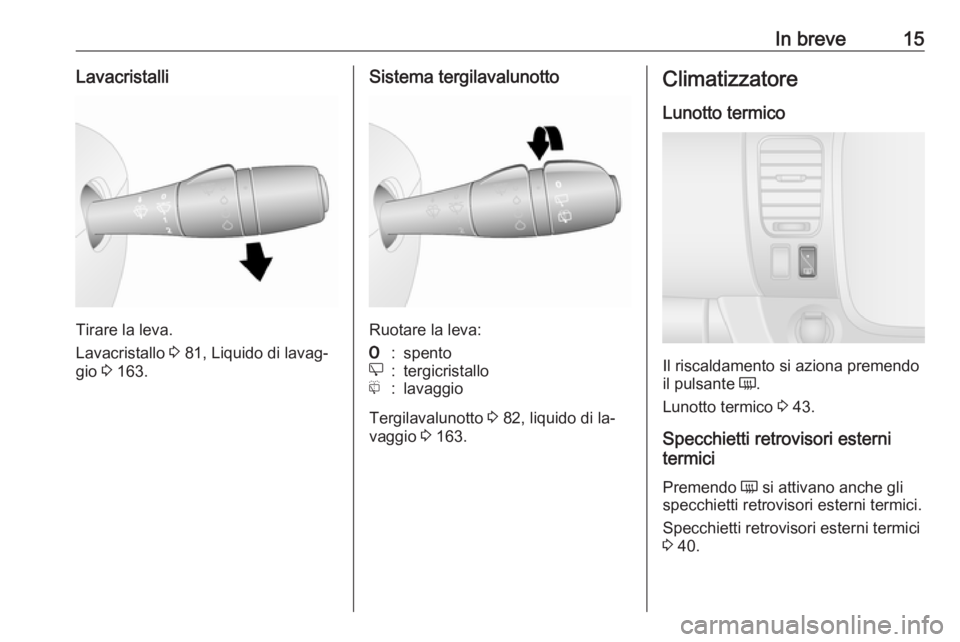

Page 17 of 229
In breve15Lavacristalli
Tirare la leva.
Lavacristallo 3 81, Liquido di lavag‐
gio 3 163.
Sistema tergilavalunotto
Ruotare la leva:
7:spentoe:tergicristallof:lavaggio
Tergilavalunotto 3 82, liquido di la‐
vaggio 3 163.
Climatizzatore
Lunotto termico
Il riscaldamento si aziona premendo
il pulsante Ü.
Lunotto termico 3 43.
Specchietti retrovisori esterni
termici
Premendo Ü si attivano anche gli
specchietti retrovisori esterni termici.
Specchietti retrovisori esterni termici
3 40.

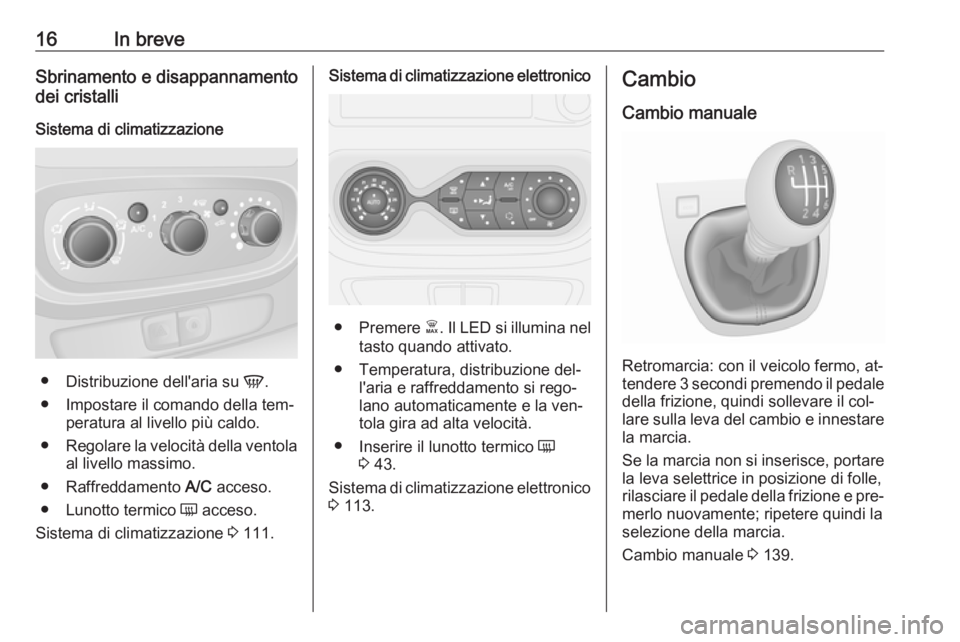

Page 18 of 229
16In breveSbrinamento e disappannamento
dei cristalli
Sistema di climatizzazione
● Distribuzione dell'aria su V.
● Impostare il comando della tem‐ peratura al livello più caldo.
● Regolare la velocità della ventola
al livello massimo.
● Raffreddamento A/C acceso.
● Lunotto termico Ü acceso.
Sistema di climatizzazione 3 111.
Sistema di climatizzazione elettronico
● Premere Ê. Il LED si illumina nel
tasto quando attivato.
● Temperatura, distribuzione del‐ l'aria e raffreddamento si rego‐
lano automaticamente e la ven‐
tola gira ad alta velocità.
● Inserire il lunotto termico Ü
3 43.
Sistema di climatizzazione elettronico
3 113.
Cambio
Cambio manuale
Retromarcia: con il veicolo fermo, at‐
tendere 3 secondi premendo il pedale della frizione, quindi sollevare il col‐
lare sulla leva del cambio e innestare la marcia.
Se la marcia non si inserisce, portare
la leva selettrice in posizione di folle,
rilasciare il pedale della frizione e pre‐ merlo nuovamente; ripetere quindi la
selezione della marcia.
Cambio manuale 3 139.

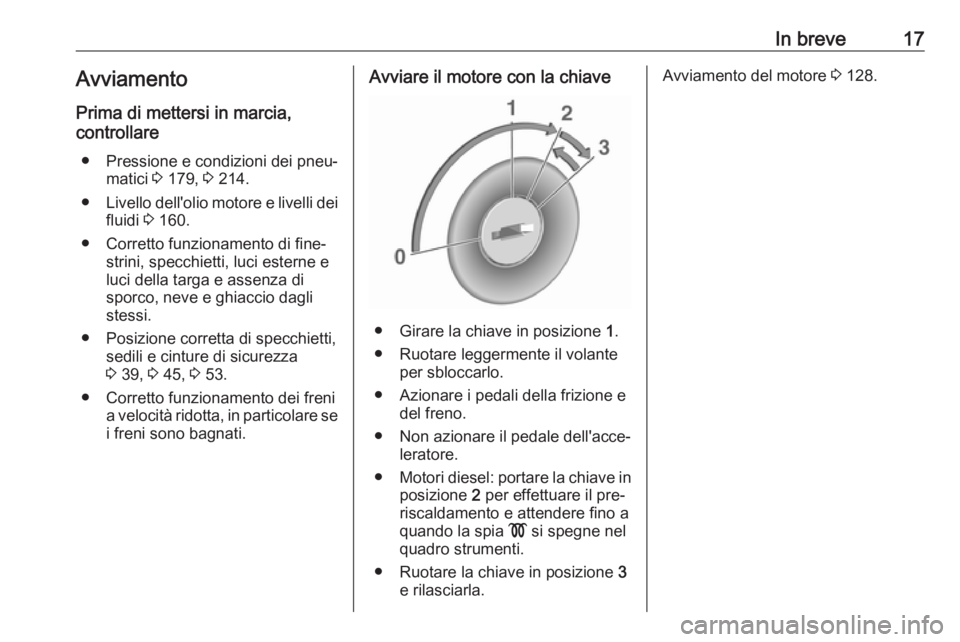

Page 19 of 229
In breve17Avviamento
Prima di mettersi in marcia,
controllare
● Pressione e condizioni dei pneu‐ matici 3 179, 3 214.
● Livello dell'olio motore e livelli dei
fluidi 3 160.
● Corretto funzionamento di fine‐ strini, specchietti, luci esterne e
luci della targa e assenza di
sporco, neve e ghiaccio dagli
stessi.
● Posizione corretta di specchietti, sedili e cinture di sicurezza
3 39, 3 45, 3 53.
● Corretto funzionamento dei freni a velocità ridotta, in particolare sei freni sono bagnati.Avviare il motore con la chiave
● Girare la chiave in posizione 1.
● Ruotare leggermente il volante per sbloccarlo.
● Azionare i pedali della frizione e del freno.
● Non azionare il pedale dell'acce‐ leratore.
● Motori diesel: portare la chiave in
posizione 2 per effettuare il pre‐
riscaldamento e attendere fino a
quando la spia ! si spegne nel
quadro strumenti.
● Ruotare la chiave in posizione 3
e rilasciarla.
Avviamento del motore 3 128.

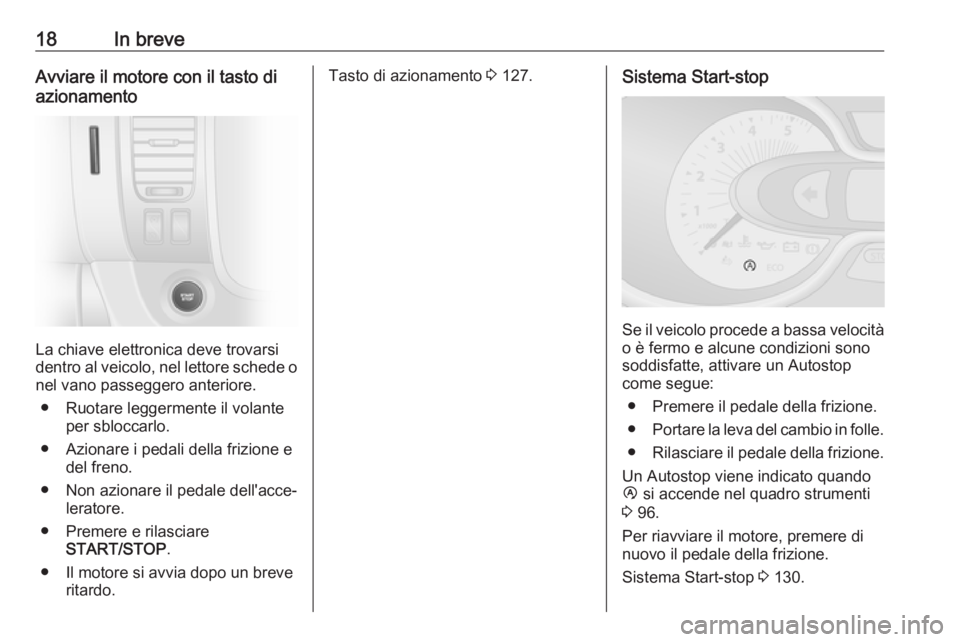

Page 20 of 229
18In breveAvviare il motore con il tasto di
azionamento
La chiave elettronica deve trovarsi
dentro al veicolo, nel lettore schede o
nel vano passeggero anteriore.
● Ruotare leggermente il volante per sbloccarlo.
● Azionare i pedali della frizione e del freno.
● Non azionare il pedale dell'acce‐ leratore.
● Premere e rilasciare START/STOP .
● Il motore si avvia dopo un breve ritardo.
Tasto di azionamento 3 127.Sistema Start-stop
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, attivare un Autostop
come segue:
● Premere il pedale della frizione.
● Portare la leva del cambio in folle.
● Rilasciare il pedale della frizione.
Un Autostop viene indicato quando
Ï si accende nel quadro strumenti
3 96.
Per riavviare il motore, premere di nuovo il pedale della frizione.
Sistema Start-stop 3 130.
