Page 21 of 229
In breve19Parcheggio9Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente in‐
fiammabile. L'elevata tempera‐
tura dell'impianto di scarico po‐
trebbe incendiare la superficie.
● Inserire sempre il freno di sta‐ zionamento senza premere il
pulsante di rilascio. Se il veicolo viene parcheggiato in salita o in
discesa, tirare il freno di stazio‐ namento quanto più possibile.
Premere contemporanea‐
mente il pedale del freno per ri‐
durre lo sforzo necessario per
tirare il freno di stazionamento.
● Spegnere il motore.
● Se il veicolo si trova su una su‐
perficie pianeggiante o in salita,
inserire la prima marcia. Inoltre, in salita, girare le ruote anteriori
nella direzione opposta rispetto al cordolo del marciapiede.
Se il veicolo si trova in discesa,inserire la retromarcia. Inoltre,
girare le ruote anteriori verso il cordolo del marciapiede.
● Chiudere i finestrini.
● Rimuovere la chiave di accen‐ sione dall'interruttore. Ruotare
il volante fino ad avvertire lo
scatto di inserimento del bloc‐
casterzo.
● Bloccare il veicolo premendo e
sul telecomando 3 25.
Attivare il sistema di allarme an‐ tifurto 3 36.
● Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore
spento 3 159.
Attenzione
Al fine di proteggere il turbocom‐
pressore, dopo aver viaggiato a un regime di giri del motore elevato ocon elevati carichi sul motore, far
girare brevemente il motore a ca‐
rico ridotto o in folle per circa
30 secondi prima di spegnerlo.
Chiavi, serrature 3 20, inattività
della vettura 3 158.
Page 22 of 229
20Chiavi, portiere e finestriniChiavi, portiere e
finestriniChiavi, serrature .......................... 20
Chiavi ........................................ 20
Car Pass .................................... 20
Telecomando ............................. 21
Sistema chiave elettronica ........23
Serrature portiere ......................24
Chiusura centralizzata ...............25
Bloccaggio automatico ..............30
Sicure per bambini ....................30
Portiere ........................................ 31
Porta scorrevole ........................31
Porte posteriori .......................... 31
Vano di carico ............................ 33
Sicurezza del veicolo ...................35
Sistema di bloccaggio antifurto . 35
Impianto di allarme antifurto ......36
Dispositivo elettronico di bloccaggio motore ....................38
Specchietti esterni .......................39
Forma convessa ........................39
Regolazione manuale ................39
Regolazione elettrica .................39Specchietti pieghevoli ................39
Specchietti riscaldati ..................40
Specchietti interni ........................40
Antiabbagliamento manuale ......40
Antiabbagliamento automatico ................................ 41
Finestrini ...................................... 41
Parabrezza ................................ 41
Alzacristalli elettrici ....................41
Finestrini posteriori ....................42
Lunotto termico .......................... 43
Alette parasole .......................... 43Chiavi, serrature
Chiavi
Chiavi di ricambio Il codice della chiave è indicato sulla
chiave stessa o su un'etichetta stac‐
cabile.
Per ordinare una chiave di ricambio è
necessario fornire il codice della
chiave, in quanto è un componente
del dispositivo elettronico di bloccag‐
gio motore.
Serrature 3 193, Telecomando
3 21, sistema chiave elettronica
3 23, Chiusura centralizzata
3 25, Avviamento del motore
3 128.
Car Pass Il Car Pass contiene dati relativi alla
sicurezza del veicolo e deve pertanto
essere conservato in un luogo sicuro.
Tali dati del veicolo sono necessari
per poter eseguire determinate ope‐
razioni di officina.
Page 23 of 229
Chiavi, portiere e finestrini21Telecomando
Serve per azionare:● chiusura centralizzata 3 25
● sistema di bloccaggio antifurto 3 35
● impianto di allarme antifurto 3 36
● vano di carico 3 33
Il telecomando ha un raggio d'azione
di circa 5 metri. Ma potrebbe essere
limitato da influssi esterni. Il funziona‐ mento viene confermato dai segnala‐
tori di emergenza.
Maneggiare il telecomando con cura,
proteggerlo dall'umidità e dalle tem‐
perature elevate e non azionarlo inu‐ tilmente.
In base al modello, il veicolo può ser‐ virsi di un telecomando a 2 tasti o a
3 tasti o di una chiave elettronica che
include la funzionalità di teleco‐
mando.
Sistema chiave elettronica 3 23.
Guasto Se il telecomando non agisce sulla
chiusura centralizzata, le cause po‐
trebbero essere le seguenti:
● superamento del raggio d'azione
● livello troppo basso della batteria
● azionamento frequente e ripetuto
del telecomando al di fuori del
raggio d'azione, che richiede la
riprogrammazione da parte di un'officina● sovraccarico della chiusura cen‐ tralizzata a causa di azionamentifrequenti, che provoca brevi in‐
terruzioni dell'alimentazione
● interferenza da onde radio di po‐ tenza superiore provenienti da al‐
tre fonti
Azionamento chiave manuale 3 25.
Sostituzione della batteria del
telecomando
Sostituire la batteria non appena il
raggio d'azione del telecomando ini‐
zia a ridursi.
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso gli appositi centri di raccolta e riciclag‐
gio.
Page 24 of 229

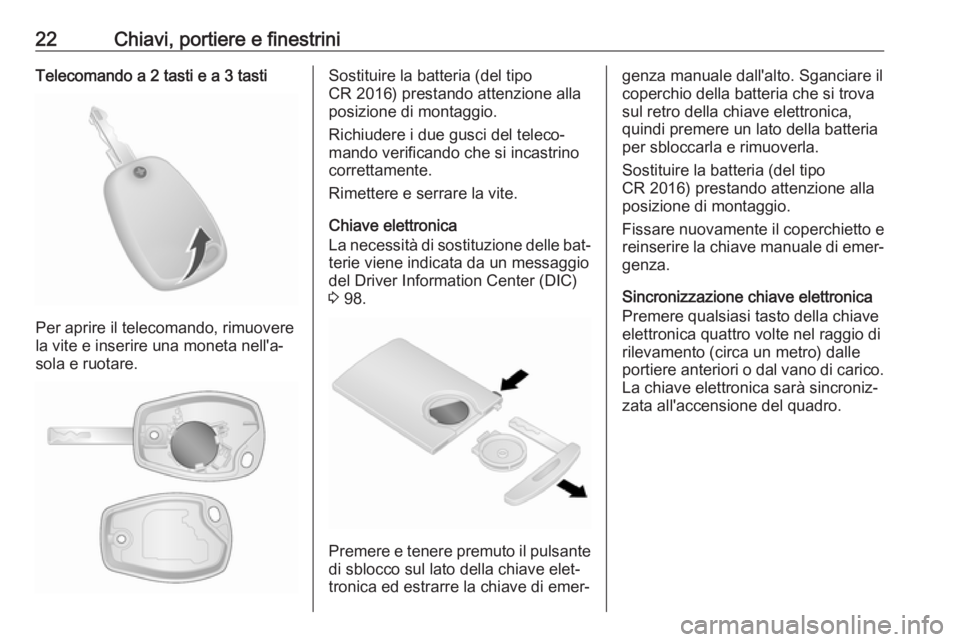

22Chiavi, portiere e finestriniTelecomando a 2 tasti e a 3 tasti
Per aprire il telecomando, rimuovere
la vite e inserire una moneta nell'a‐
sola e ruotare.
Sostituire la batteria (del tipo
CR 2016) prestando attenzione alla
posizione di montaggio.
Richiudere i due gusci del teleco‐
mando verificando che si incastrino
correttamente.
Rimettere e serrare la vite.
Chiave elettronica
La necessità di sostituzione delle bat‐
terie viene indicata da un messaggio del Driver Information Center (DIC)
3 98.
Premere e tenere premuto il pulsante
di sblocco sul lato della chiave elet‐
tronica ed estrarre la chiave di emer‐
genza manuale dall'alto. Sganciare il
coperchio della batteria che si trova
sul retro della chiave elettronica,
quindi premere un lato della batteria
per sbloccarla e rimuoverla.
Sostituire la batteria (del tipo
CR 2016) prestando attenzione alla
posizione di montaggio.
Fissare nuovamente il coperchietto e
reinserire la chiave manuale di emer‐ genza.
Sincronizzazione chiave elettronica
Premere qualsiasi tasto della chiave
elettronica quattro volte nel raggio di
rilevamento (circa un metro) dalle
portiere anteriori o dal vano di carico.
La chiave elettronica sarà sincroniz‐
zata all'accensione del quadro.
Page 25 of 229
Chiavi, portiere e finestrini23Sistema chiave elettronica
Consente l'azionamento a mani liberedelle seguenti funzioni:
● chiusura centralizzata 3 25
● vano di carico 3 33
● commutatore di accensione inse‐
rito e avviamento del motore 3 127
È sufficiente che il conducente abbia
con sé la chiave elettronica.
Avviso
Portate sempre la chiave elettronica con voi quando uscite dal veicolo.
Se la chiave elettronica viene la‐
sciata nel lettore schede si udirà un
segnale acustico 3 98 e nel Driver
Information Center (DIC) 3 98 ap‐
parirà un messaggio all'apertura della portiera del conducente.
Inoltre la chiave elettronica include la funzionalità del telecomando 3 21 e
una funzione di'illuminazione all'en‐ trata 3 109.
Maneggiare il telecomando con cura,
proteggerlo dall'umidità e dalle tem‐
perature elevate e non azionarlo inu‐
tilmente.
Avviso
Non mettere la chiave elettronica nel
vano di carico durante la guida poi‐
ché si trova al di fuori della zona di
rilevamento (indicata da un segnale
acustico a bassa velocità 3 98 e da
un messaggio nel Driver Information
Centre (DIC) 3 98).
L'azionamento a mani libere viene di‐ sabilitato automaticamente quando
vengano azionati i pulsanti della
chiave elettronica o quando venga
premuto l'interruttore della chiusuracentralizzata e 3 25. Per abilitare di
nuovo l'azionamento a mani libere,
riavviare il motore.
Tasto di azionamento 3 127.
Sostituzione della batteria della
chiave elettronica
Sostituire la batteria non appena si
osservano anomalie nel funziona‐
mento del sistema o il raggio d'azione
inizia a ridursi. La necessità di sosti‐
tuzione delle batterie viene indicata
da un messaggio del DIC 3 98.
Sostituzione della batteria, vedere te‐ lecomando 3 21.
Guasto
Se il telecomando non agisce sul si‐ stema di chiusura centralizzata o non è possibile avviare il motore, le cause
potrebbero essere le seguenti:
● guasto nella chiave elettronica
● chiave elettronica al di fuori del raggio d'azione
● livello troppo basso della batteria
Page 26 of 229

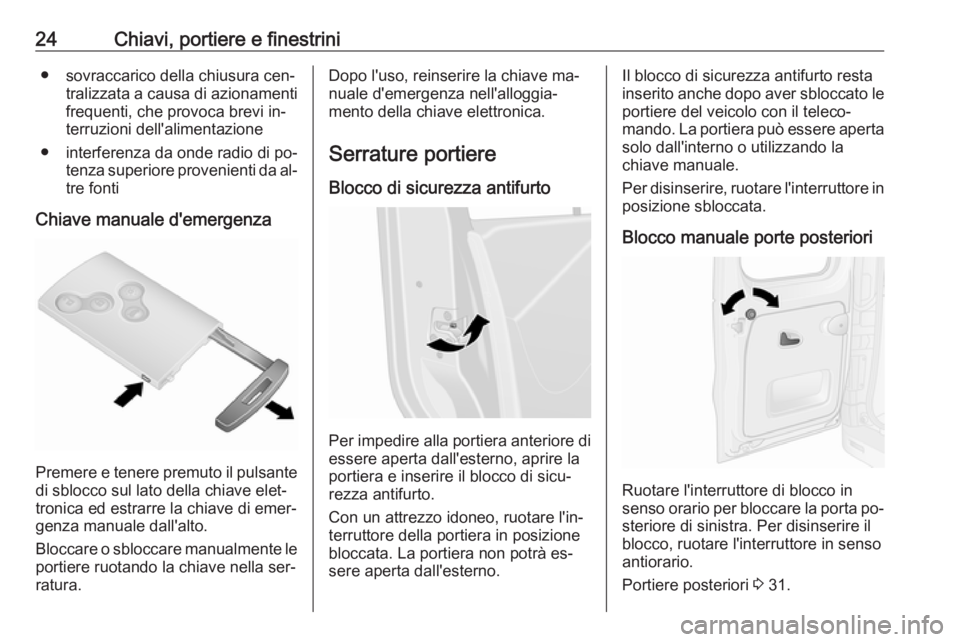

24Chiavi, portiere e finestrini● sovraccarico della chiusura cen‐tralizzata a causa di azionamentifrequenti, che provoca brevi in‐
terruzioni dell'alimentazione
● interferenza da onde radio di po‐ tenza superiore provenienti da al‐
tre fonti
Chiave manuale d'emergenza
Premere e tenere premuto il pulsante di sblocco sul lato della chiave elet‐
tronica ed estrarre la chiave di emer‐
genza manuale dall'alto.
Bloccare o sbloccare manualmente le
portiere ruotando la chiave nella ser‐
ratura.
Dopo l'uso, reinserire la chiave ma‐
nuale d'emergenza nell'alloggia‐
mento della chiave elettronica.
Serrature portiere
Blocco di sicurezza antifurto
Per impedire alla portiera anteriore di essere aperta dall'esterno, aprire la
portiera e inserire il blocco di sicu‐
rezza antifurto.
Con un attrezzo idoneo, ruotare l'in‐ terruttore della portiera in posizione bloccata. La portiera non potrà es‐sere aperta dall'esterno.
Il blocco di sicurezza antifurto resta
inserito anche dopo aver sbloccato le
portiere del veicolo con il teleco‐
mando. La portiera può essere aperta solo dall'interno o utilizzando la
chiave manuale.
Per disinserire, ruotare l'interruttore in posizione sbloccata.
Blocco manuale porte posteriori
Ruotare l'interruttore di blocco in
senso orario per bloccare la porta po‐
steriore di sinistra. Per disinserire il
blocco, ruotare l'interruttore in senso
antiorario.
Portiere posteriori 3 31.
Page 27 of 229

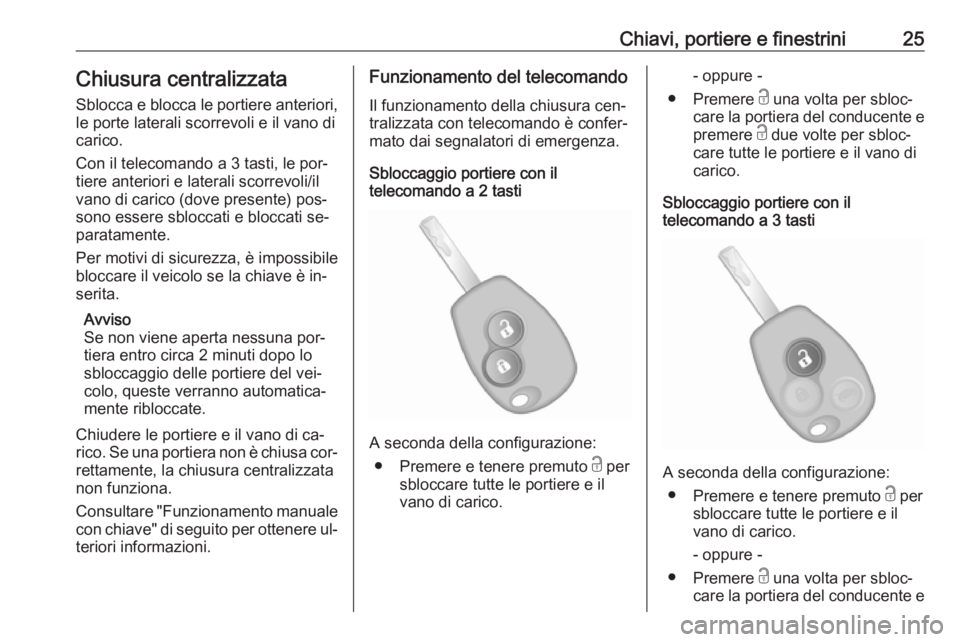

Chiavi, portiere e finestrini25Chiusura centralizzataSblocca e blocca le portiere anteriori,
le porte laterali scorrevoli e il vano di carico.
Con il telecomando a 3 tasti, le por‐ tiere anteriori e laterali scorrevoli/il
vano di carico (dove presente) pos‐
sono essere sbloccati e bloccati se‐
paratamente.
Per motivi di sicurezza, è impossibile
bloccare il veicolo se la chiave è in‐
serita.
Avviso
Se non viene aperta nessuna por‐
tiera entro circa 2 minuti dopo lo sbloccaggio delle portiere del vei‐
colo, queste verranno automatica‐
mente ribloccate.
Chiudere le portiere e il vano di ca‐
rico. Se una portiera non è chiusa cor‐
rettamente, la chiusura centralizzata
non funziona.
Consultare "Funzionamento manuale con chiave" di seguito per ottenere ul‐teriori informazioni.Funzionamento del telecomando
Il funzionamento della chiusura cen‐ tralizzata con telecomando è confer‐
mato dai segnalatori di emergenza.
Sbloccaggio portiere con il
telecomando a 2 tasti
A seconda della configurazione:
● Premere e tenere premuto c per
sbloccare tutte le portiere e il
vano di carico.
- oppure -
● Premere c una volta per sbloc‐
care la portiera del conducente e
premere c due volte per sbloc‐
care tutte le portiere e il vano di
carico.
Sbloccaggio portiere con il
telecomando a 3 tasti
A seconda della configurazione:
● Premere e tenere premuto c per
sbloccare tutte le portiere e il
vano di carico.
- oppure -
● Premere c una volta per sbloc‐
care la portiera del conducente e
Page 28 of 229

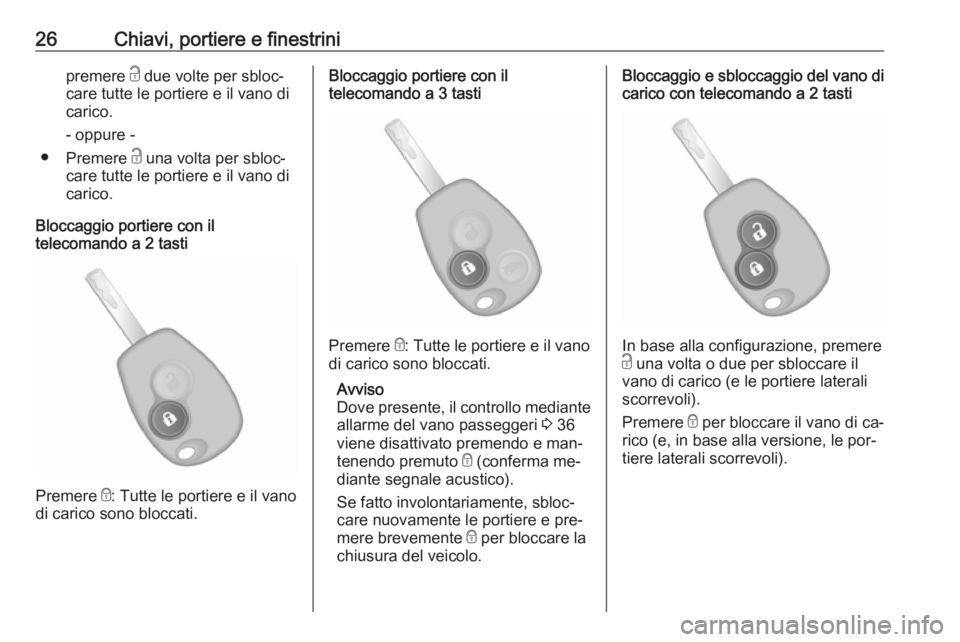

26Chiavi, portiere e finestrinipremere c due volte per sbloc‐
care tutte le portiere e il vano di
carico.
- oppure -
● Premere c una volta per sbloc‐
care tutte le portiere e il vano di
carico.
Bloccaggio portiere con il
telecomando a 2 tasti
Premere e: Tutte le portiere e il vano
di carico sono bloccati.
Bloccaggio portiere con il
telecomando a 3 tasti
Premere e: Tutte le portiere e il vano
di carico sono bloccati.
Avviso
Dove presente, il controllo mediante
allarme del vano passeggeri 3 36
viene disattivato premendo e man‐
tenendo premuto e (conferma me‐
diante segnale acustico).
Se fatto involontariamente, sbloc‐
care nuovamente le portiere e pre‐
mere brevemente e per bloccare la
chiusura del veicolo.
Bloccaggio e sbloccaggio del vano di carico con telecomando a 2 tasti
In base alla configurazione, premere
c una volta o due per sbloccare il
vano di carico (e le portiere laterali
scorrevoli).
Premere e per bloccare il vano di ca‐
rico (e, in base alla versione, le por‐
tiere laterali scorrevoli).
Page 29 of 229

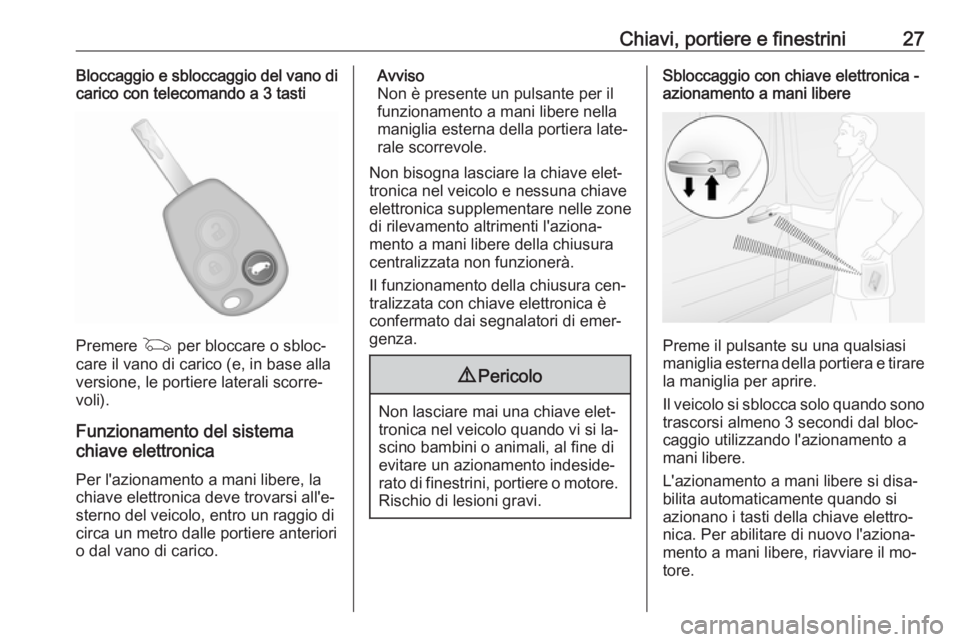

Chiavi, portiere e finestrini27Bloccaggio e sbloccaggio del vano dicarico con telecomando a 3 tasti
Premere G per bloccare o sbloc‐
care il vano di carico (e, in base alla
versione, le portiere laterali scorre‐ voli).
Funzionamento del sistema
chiave elettronica
Per l'azionamento a mani libere, la
chiave elettronica deve trovarsi all'e‐
sterno del veicolo, entro un raggio di
circa un metro dalle portiere anteriori
o dal vano di carico.
Avviso
Non è presente un pulsante per il
funzionamento a mani libere nella maniglia esterna della portiera late‐
rale scorrevole.
Non bisogna lasciare la chiave elet‐
tronica nel veicolo e nessuna chiave
elettronica supplementare nelle zone
di rilevamento altrimenti l'aziona‐
mento a mani libere della chiusura
centralizzata non funzionerà.
Il funzionamento della chiusura cen‐
tralizzata con chiave elettronica è
confermato dai segnalatori di emer‐
genza.9 Pericolo
Non lasciare mai una chiave elet‐
tronica nel veicolo quando vi si la‐ scino bambini o animali, al fine di
evitare un azionamento indeside‐ rato di finestrini, portiere o motore. Rischio di lesioni gravi.
Sbloccaggio con chiave elettronica -
azionamento a mani libere
Preme il pulsante su una qualsiasi
maniglia esterna della portiera e tirare la maniglia per aprire.
Il veicolo si sblocca solo quando sono
trascorsi almeno 3 secondi dal bloc‐
caggio utilizzando l'azionamento a
mani libere.
L'azionamento a mani libere si disa‐
bilita automaticamente quando si
azionano i tasti della chiave elettro‐
nica. Per abilitare di nuovo l'aziona‐
mento a mani libere, riavviare il mo‐ tore.
Page 30 of 229

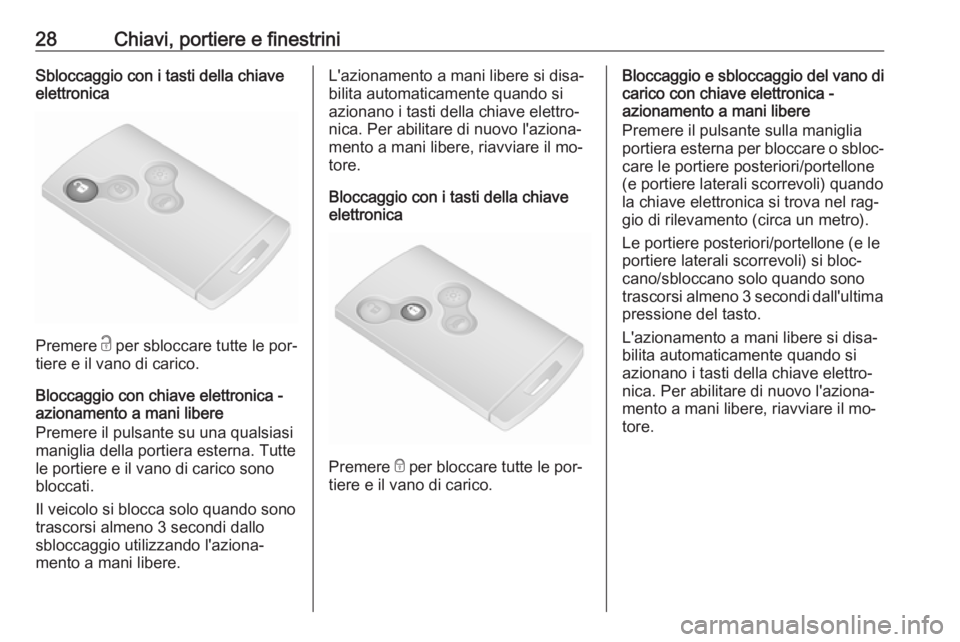

28Chiavi, portiere e finestriniSbloccaggio con i tasti della chiaveelettronica
Premere c per sbloccare tutte le por‐
tiere e il vano di carico.
Bloccaggio con chiave elettronica - azionamento a mani libere
Premere il pulsante su una qualsiasi
maniglia della portiera esterna. Tutte
le portiere e il vano di carico sono
bloccati.
Il veicolo si blocca solo quando sono trascorsi almeno 3 secondi dallo
sbloccaggio utilizzando l'aziona‐ mento a mani libere.
L'azionamento a mani libere si disa‐
bilita automaticamente quando si
azionano i tasti della chiave elettro‐
nica. Per abilitare di nuovo l'aziona‐
mento a mani libere, riavviare il mo‐
tore.
Bloccaggio con i tasti della chiave
elettronica
Premere e per bloccare tutte le por‐
tiere e il vano di carico.
Bloccaggio e sbloccaggio del vano di carico con chiave elettronica -
azionamento a mani libere
Premere il pulsante sulla maniglia
portiera esterna per bloccare o sbloc‐
care le portiere posteriori/portellone
(e portiere laterali scorrevoli) quando
la chiave elettronica si trova nel rag‐
gio di rilevamento (circa un metro).
Le portiere posteriori/portellone (e le
portiere laterali scorrevoli) si bloc‐
cano/sbloccano solo quando sono
trascorsi almeno 3 secondi dall'ultima pressione del tasto.
L'azionamento a mani libere si disa‐
bilita automaticamente quando si
azionano i tasti della chiave elettro‐
nica. Per abilitare di nuovo l'aziona‐
mento a mani libere, riavviare il mo‐
tore.
