OPEL VIVARO B 2016.5 Uporabniški priročnik
Manufacturer: OPEL, Model Year: 2016.5, Model line: VIVARO B, Model: OPEL VIVARO B 2016.5Pages: 217, PDF Size: 4.87 MB
Page 81 of 217

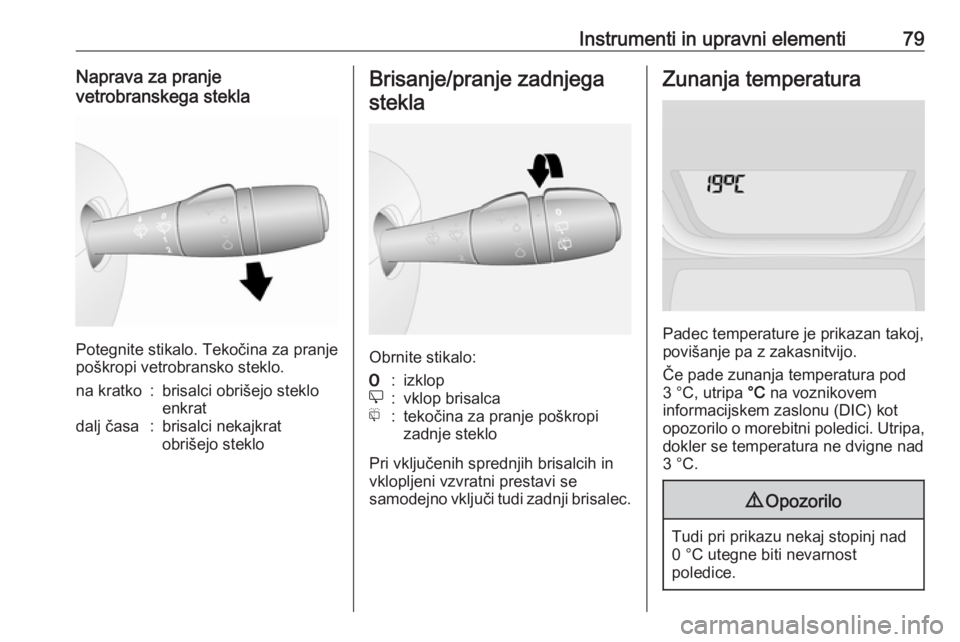

Instrumenti in upravni elementi79Naprava za pranje
vetrobranskega stekla
Potegnite stikalo. Tekočina za pranje
poškropi vetrobransko steklo.
na kratko:brisalci obrišejo steklo
enkratdalj časa:brisalci nekajkrat
obrišejo stekloBrisanje/pranje zadnjega
stekla
Obrnite stikalo:
7:izklope:vklop brisalcaf:tekočina za pranje poškropi
zadnje steklo
Pri vključenih sprednjih brisalcih in
vklopljeni vzvratni prestavi se
samodejno vključi tudi zadnji brisalec.
Zunanja temperatura
Padec temperature je prikazan takoj,
povišanje pa z zakasnitvijo.
Če pade zunanja temperatura pod
3 °C, utripa °C na voznikovem
informacijskem zaslonu (DIC) kot
opozorilo o morebitni poledici. Utripa, dokler se temperatura ne dvigne nad
3 °C.
9 Opozorilo
Tudi pri prikazu nekaj stopinj nad
0 °C utegne biti nevarnost
poledice.
Page 82 of 217

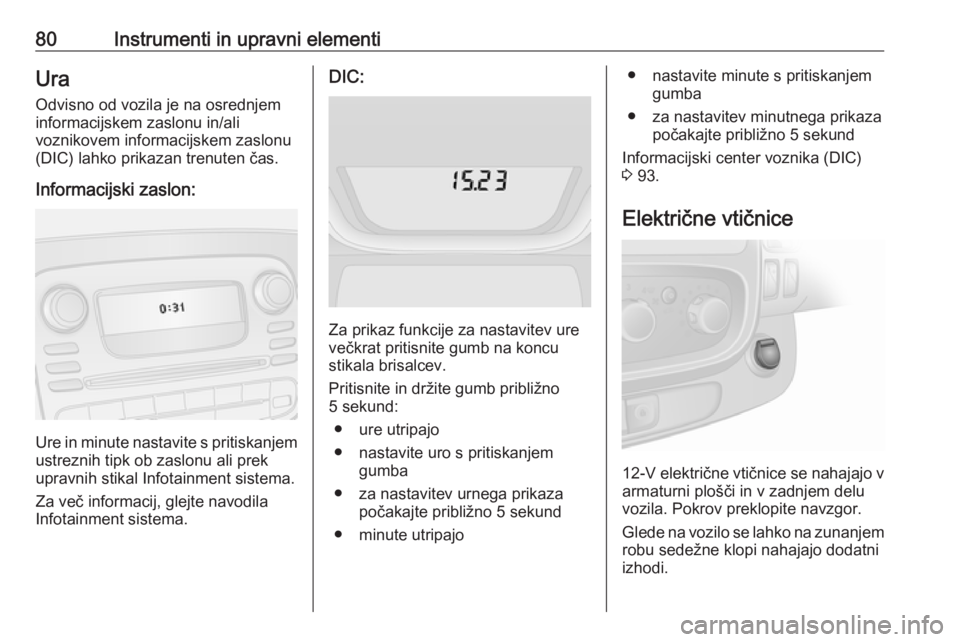

80Instrumenti in upravni elementiUra
Odvisno od vozila je na osrednjem informacijskem zaslonu in/ali
voznikovem informacijskem zaslonu
(DIC) lahko prikazan trenuten čas.
Informacijski zaslon:
Ure in minute nastavite s pritiskanjem ustreznih tipk ob zaslonu ali prek
upravnih stikal Infotainment sistema.
Za več informacij, glejte navodila
Infotainment sistema.
DIC:
Za prikaz funkcije za nastavitev ure
večkrat pritisnite gumb na koncu
stikala brisalcev.
Pritisnite in držite gumb približno
5 sekund:
● ure utripajo
● nastavite uro s pritiskanjem gumba
● za nastavitev urnega prikaza počakajte približno 5 sekund
● minute utripajo
● nastavite minute s pritiskanjem gumba
● za nastavitev minutnega prikaza počakajte približno 5 sekund
Informacijski center voznika (DIC)
3 93.
Električne vtičnice
12-V električne vtičnice se nahajajo v
armaturni plošči in v zadnjem delu vozila. Pokrov preklopite navzgor.
Glede na vozilo se lahko na zunanjem robu sedežne klopi nahajajo dodatni
izhodi.
Page 83 of 217

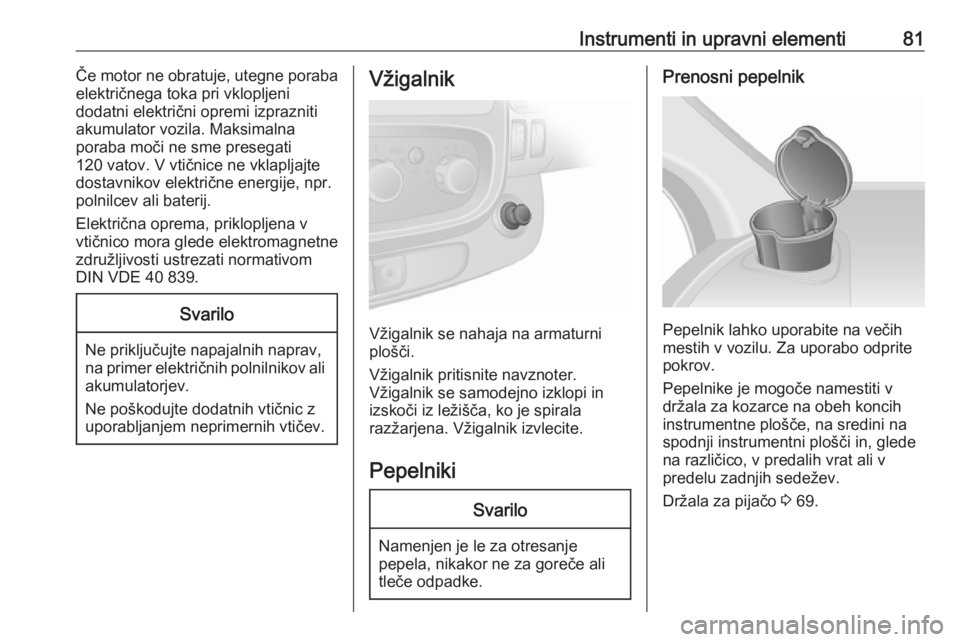

Instrumenti in upravni elementi81Če motor ne obratuje, utegne porabaelektričnega toka pri vklopljeni
dodatni električni opremi izprazniti
akumulator vozila. Maksimalna
poraba moči ne sme presegati
120 vatov. V vtičnice ne vklapljajte
dostavnikov električne energije, npr. polnilcev ali baterij.
Električna oprema, priklopljena v
vtičnico mora glede elektromagnetne
združljivosti ustrezati normativom
DIN VDE 40 839.Svarilo
Ne priključujte napajalnih naprav,
na primer električnih polnilnikov ali
akumulatorjev.
Ne poškodujte dodatnih vtičnic z
uporabljanjem neprimernih vtičev.
Vžigalnik
Vžigalnik se nahaja na armaturni
plošči.
Vžigalnik pritisnite navznoter.
Vžigalnik se samodejno izklopi in izskoči iz ležišča, ko je spirala
razžarjena. Vžigalnik izvlecite.
Pepelniki
Svarilo
Namenjen je le za otresanje
pepela, nikakor ne za goreče ali
tleče odpadke.
Prenosni pepelnik
Pepelnik lahko uporabite na večih
mestih v vozilu. Za uporabo odprite
pokrov.
Pepelnike je mogoče namestiti v
držala za kozarce na obeh koncih
instrumentne plošče, na sredini na
spodnji instrumentni plošči in, glede
na različico, v predalih vrat ali v
predelu zadnjih sedežev.
Držala za pijačo 3 69.
Page 84 of 217

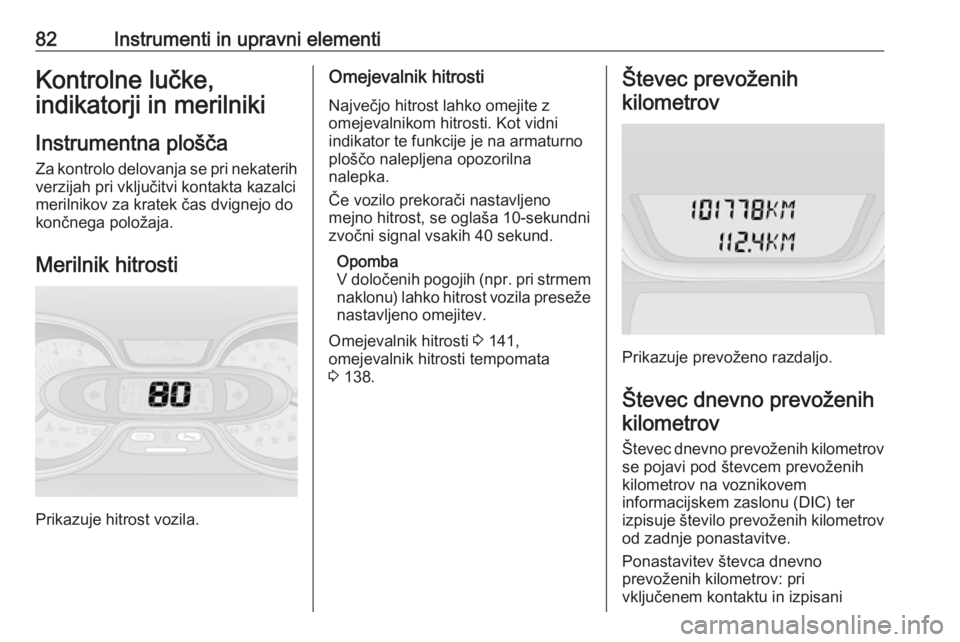

82Instrumenti in upravni elementiKontrolne lučke,
indikatorji in merilniki
Instrumentna plošča Za kontrolo delovanja se pri nekaterih verzijah pri vključitvi kontakta kazalci
merilnikov za kratek čas dvignejo do
končnega položaja.
Merilnik hitrosti
Prikazuje hitrost vozila.
Omejevalnik hitrosti Največjo hitrost lahko omejite z
omejevalnikom hitrosti. Kot vidni
indikator te funkcije je na armaturno
ploščo nalepljena opozorilna
nalepka.
Če vozilo prekorači nastavljeno
mejno hitrost, se oglaša 10-sekundni
zvočni signal vsakih 40 sekund.
Opomba
V določenih pogojih (npr. pri strmem
naklonu) lahko hitrost vozila preseže
nastavljeno omejitev.
Omejevalnik hitrosti 3 141,
omejevalnik hitrosti tempomata
3 138.Števec prevoženih
kilometrov
Prikazuje prevoženo razdaljo.
Števec dnevno prevoženih kilometrov
Števec dnevno prevoženih kilometrov se pojavi pod števcem prevoženih
kilometrov na voznikovem
informacijskem zaslonu (DIC) ter
izpisuje število prevoženih kilometrov
od zadnje ponastavitve.
Ponastavitev števca dnevno
prevoženih kilometrov: pri
vključenem kontaktu in izpisani
Page 85 of 217

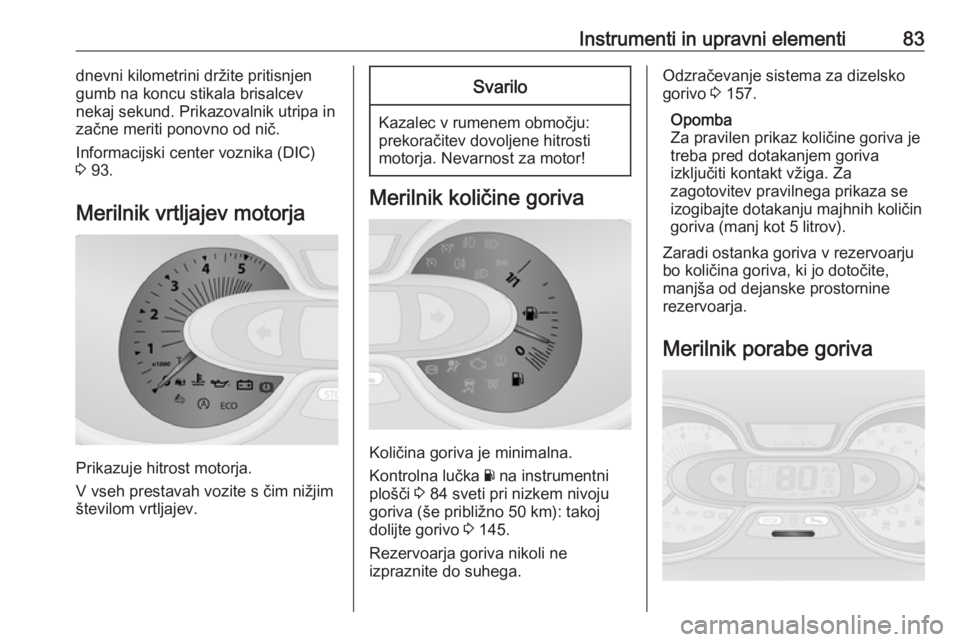

Instrumenti in upravni elementi83dnevni kilometrini držite pritisnjen
gumb na koncu stikala brisalcev
nekaj sekund. Prikazovalnik utripa in začne meriti ponovno od nič.
Informacijski center voznika (DIC)
3 93.
Merilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite s čim nižjim
številom vrtljajev.
Svarilo
Kazalec v rumenem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Količina goriva je minimalna.
Kontrolna lučka Y na instrumentni
plošči 3 84 sveti pri nizkem nivoju
goriva (še približno 50 km): takoj dolijte gorivo 3 145.
Rezervoarja goriva nikoli ne
izpraznite do suhega.
Odzračevanje sistema za dizelsko gorivo 3 157.
Opomba
Za pravilen prikaz količine goriva je
treba pred dotakanjem goriva
izključiti kontakt vžiga. Za
zagotovitev pravilnega prikaza se
izogibajte dotakanju majhnih količin
goriva (manj kot 5 litrov).
Zaradi ostanka goriva v rezervoarju
bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Merilnik porabe goriva
Page 86 of 217

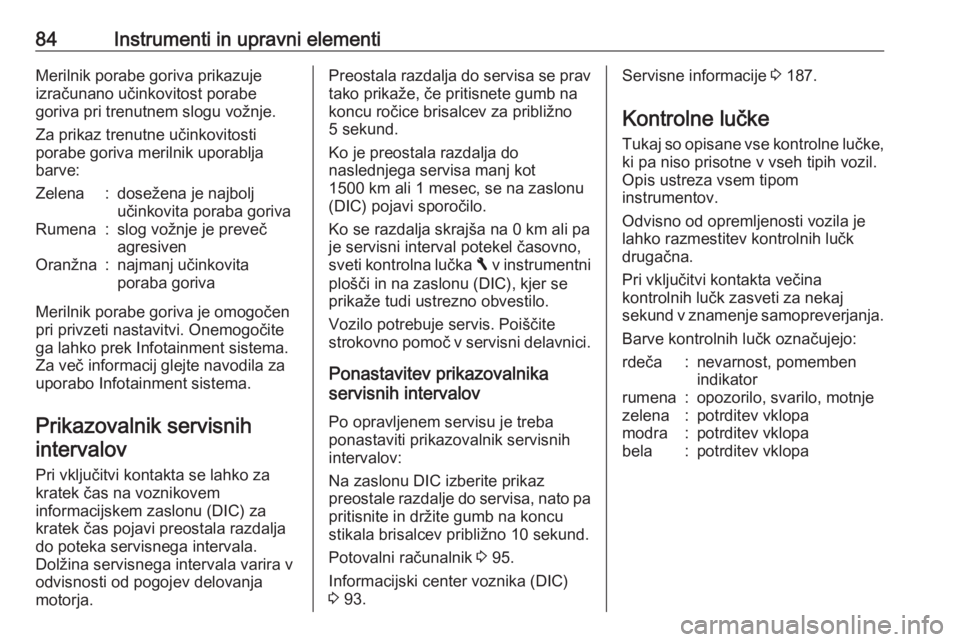

84Instrumenti in upravni elementiMerilnik porabe goriva prikazuje
izračunano učinkovitost porabe
goriva pri trenutnem slogu vožnje.
Za prikaz trenutne učinkovitosti
porabe goriva merilnik uporablja
barve:Zelena:dosežena je najbolj
učinkovita poraba gorivaRumena:slog vožnje je preveč
agresivenOranžna:najmanj učinkovita
poraba goriva
Merilnik porabe goriva je omogočen
pri privzeti nastavitvi. Onemogočite
ga lahko prek Infotainment sistema.
Za več informacij glejte navodila za
uporabo Infotainment sistema.
Prikazovalnik servisnihintervalov
Pri vključitvi kontakta se lahko za
kratek čas na voznikovem
informacijskem zaslonu (DIC) za
kratek čas pojavi preostala razdalja
do poteka servisnega intervala.
Dolžina servisnega intervala varira v
odvisnosti od pogojev delovanja
motorja.
Preostala razdalja do servisa se prav
tako prikaže, če pritisnete gumb na
koncu ročice brisalcev za približno
5 sekund.
Ko je preostala razdalja do
naslednjega servisa manj kot
1500 km ali 1 mesec, se na zaslonu
(DIC) pojavi sporočilo.
Ko se razdalja skrajša na 0 km ali pa
je servisni interval potekel časovno,
sveti kontrolna lučka F v instrumentni
plošči in na zaslonu (DIC), kjer se
prikaže tudi ustrezno obvestilo.
Vozilo potrebuje servis. Poiščite
strokovno pomoč v servisni delavnici.
Ponastavitev prikazovalnika
servisnih intervalov
Po opravljenem servisu je treba
ponastaviti prikazovalnik servisnih
intervalov:
Na zaslonu DIC izberite prikaz
preostale razdalje do servisa, nato pa pritisnite in držite gumb na koncu
stikala brisalcev približno 10 sekund.
Potovalni računalnik 3 95.
Informacijski center voznika (DIC)
3 93.Servisne informacije 3 187.
Kontrolne lučke Tukaj so opisane vse kontrolne lučke,ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov.
Odvisno od opremljenosti vozila je lahko razmestitev kontrolnih lučk
drugačna.
Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča:nevarnost, pomemben
indikatorrumena:opozorilo, svarilo, motnjezelena:potrditev vklopamodra:potrditev vklopabela:potrditev vklopa
Page 87 of 217

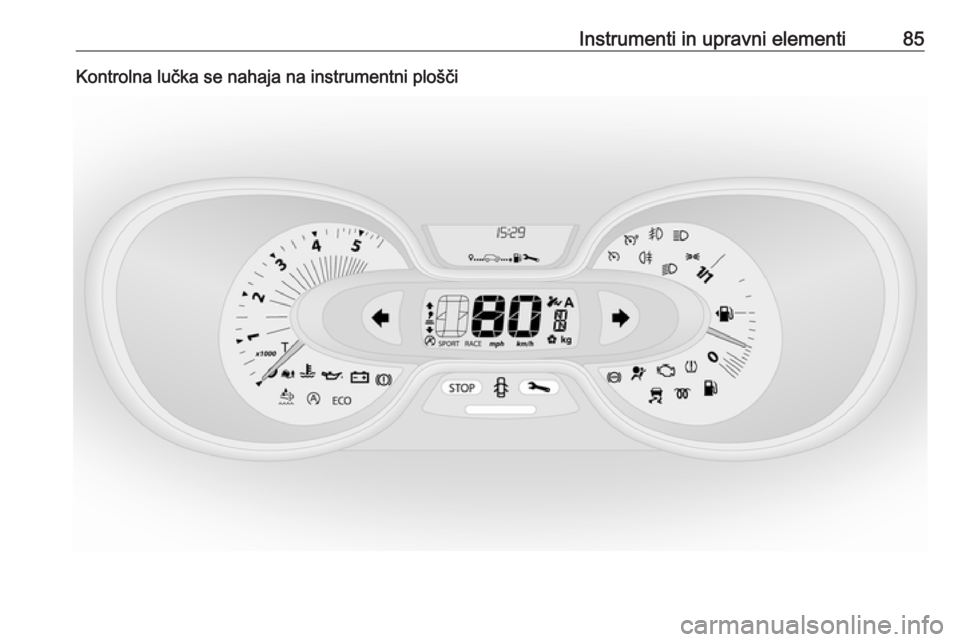

Instrumenti in upravni elementi85Kontrolna lučka se nahaja na instrumentni plošči
Page 88 of 217

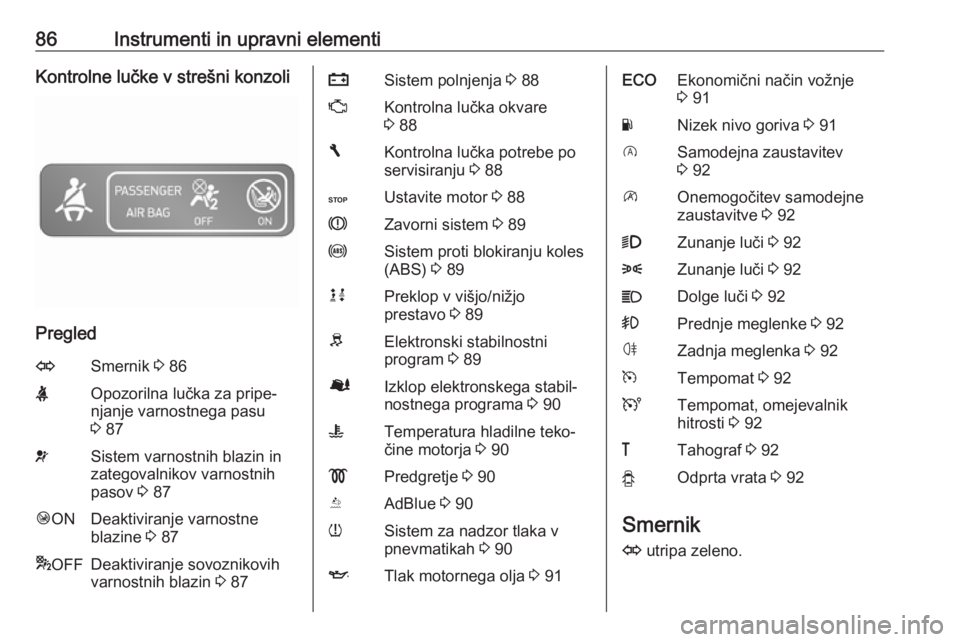

86Instrumenti in upravni elementiKontrolne lučke v strešni konzoli
Pregled
OSmernik 3 86XOpozorilna lučka za pripe‐
njanje varnostnega pasu
3 87vSistem varnostnih blazin in
zategovalnikov varnostnih
pasov 3 87Ó ONDeaktiviranje varnostne
blazine 3 87* OFFDeaktiviranje sovoznikovih
varnostnih blazin 3 87pSistem polnjenja 3 88ZKontrolna lučka okvare
3 88FKontrolna lučka potrebe po
servisiranju 3 88CUstavite motor 3 88RZavorni sistem 3 89uSistem proti blokiranju koles
(ABS) 3 89kjPreklop v višjo/nižjo
prestavo 3 89RElektronski stabilnostni
program 3 89ØIzklop elektronskega stabil‐
nostnega programa 3 90WTemperatura hladilne teko‐
čine motorja 3 90!Predgretje 3 90YAdBlue 3 90wSistem za nadzor tlaka v
pnevmatikah 3 90ITlak motornega olja 3 91ECOEkonomični način vožnje
3 91YNizek nivo goriva 3 91DSamodejna zaustavitev
3 92\Onemogočitev samodejne
zaustavitve 3 929Zunanje luči 3 928Zunanje luči 3 92CDolge luči 3 92>Prednje meglenke 3 92øZadnja meglenka 3 92mTempomat 3 92UTempomat, omejevalnik
hitrosti 3 92&Tahograf 3 92yOdprta vrata 3 92
Smernik
O utripa zeleno.
Page 89 of 217

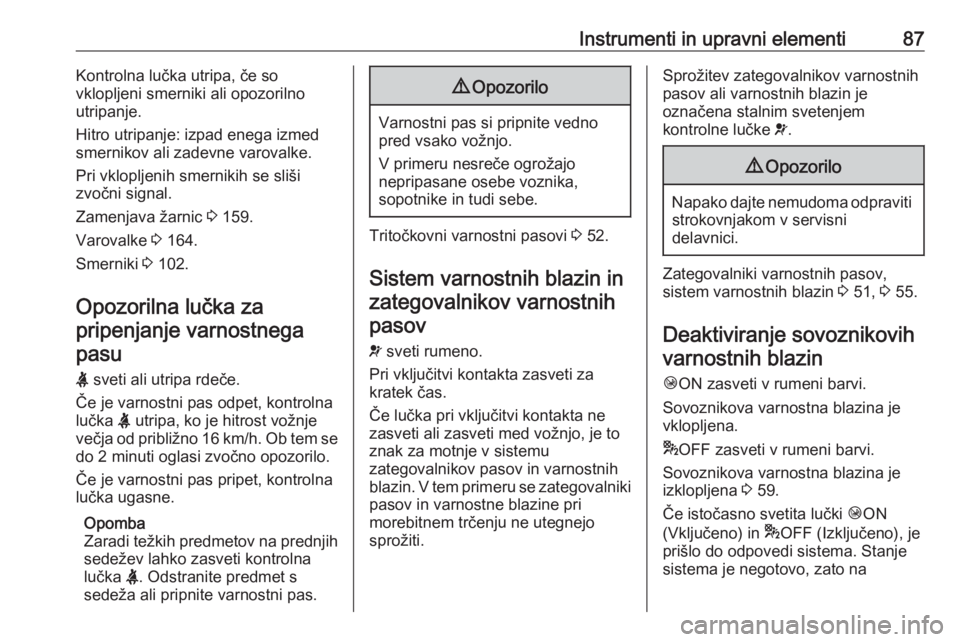

Instrumenti in upravni elementi87Kontrolna lučka utripa, če so
vklopljeni smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed
smernikov ali zadevne varovalke.
Pri vklopljenih smernikih se sliši
zvočni signal.
Zamenjava žarnic 3 159.
Varovalke 3 164.
Smerniki 3 102.
Opozorilna lučka za pripenjanje varnostnegapasu
X sveti ali utripa rdeče.
Če je varnostni pas odpet, kontrolna
lučka X utripa, ko je hitrost vožnje
večja od približno 16 km/h. Ob tem se
do 2 minuti oglasi zvočno opozorilo.
Če je varnostni pas pripet, kontrolna
lučka ugasne.
Opomba
Zaradi težkih predmetov na prednjih
sedežev lahko zasveti kontrolna
lučka X. Odstranite predmet s
sedeža ali pripnite varnostni pas.9 Opozorilo
Varnostni pas si pripnite vedno
pred vsako vožnjo.
V primeru nesreče ogrožajo
nepripasane osebe voznika,
sopotnike in tudi sebe.
Tritočkovni varnostni pasovi 3 52.
Sistem varnostnih blazin in zategovalnikov varnostnih
pasov
v sveti rumeno.
Pri vključitvi kontakta zasveti za
kratek čas.
Če lučka pri vključitvi kontakta ne
zasveti ali zasveti med vožnjo, je to
znak za motnje v sistemu
zategovalnikov pasov in varnostnih blazin. V tem primeru se zategovalniki pasov in varnostne blazine pri
morebitnem trčenju ne utegnejo
sprožiti.
Sprožitev zategovalnikov varnostnih
pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Zategovalniki varnostnih pasov,
sistem varnostnih blazin 3 51, 3 55.
Deaktiviranje sovoznikovih varnostnih blazin
Ó ON zasveti v rumeni barvi.
Sovoznikova varnostna blazina je
vklopljena.
* OFF zasveti v rumeni barvi.
Sovoznikova varnostna blazina je
izklopljena 3 59.
Če istočasno svetita lučki ÓON
(Vključeno) in *OFF (Izključeno), je
prišlo do odpovedi sistema. Stanje
sistema je negotovo, zato na
Page 90 of 217

88Instrumenti in upravni elementisovoznikovem sedežu ne sme sedeti
nihče. Nemudoma poiščite servisno
delavnico.
Če sveti skupaj z v ali F, poiščite
strokovno pomoč servisne delavnice.9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistemi varnostnih blazin 3 55,
zategovalniki varnostnih pasov 3 51,
izklop varnostne blazine 3 59.
Sistem polnjenja
p sveti rdeče.
Pri vključitvi kontakta zasveti za
kratek čas.
Če lučka zasveti med
obratovanjem motorja
Če sveti kontrolna lučka p, medtem
ko teče motor (hkrati s kontrolno lučko C in zvočnim opozorilom): ustavite
vozilo in ugasnite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Utegne priti do izgube učinka servo
zavore. Poiščite strokovno pomoč v
servisni delavnici.
Kontrolna lučka emisije motorja
Z sveti ali utripa rumeno.
Pri vključitvi kontakta zasveti za
kratek čas.
Če lučka zasveti med
obratovanjem motorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.Če lučka utripa med
obratovanjem motorja
Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Kontrolna lučka elektronikemotorja
F sveti rumeno.
Pri vključitvi kontakta zasveti za
kratek čas.
Sveti lahko skupaj z drugimi
kontrolnimi lučkami in prikazom
ustreznega sporočila na voznikovem informacijskem zaslonu (DIC) 3 93.
Nemudoma poiščite servisno
delavnico.
Ustavite motor
C sveti rdeče.
Pri vključitvi kontakta zasveti za
kratek čas.
