OPEL VIVARO B 2016 Priručnik za vlasnika (in Croatian)

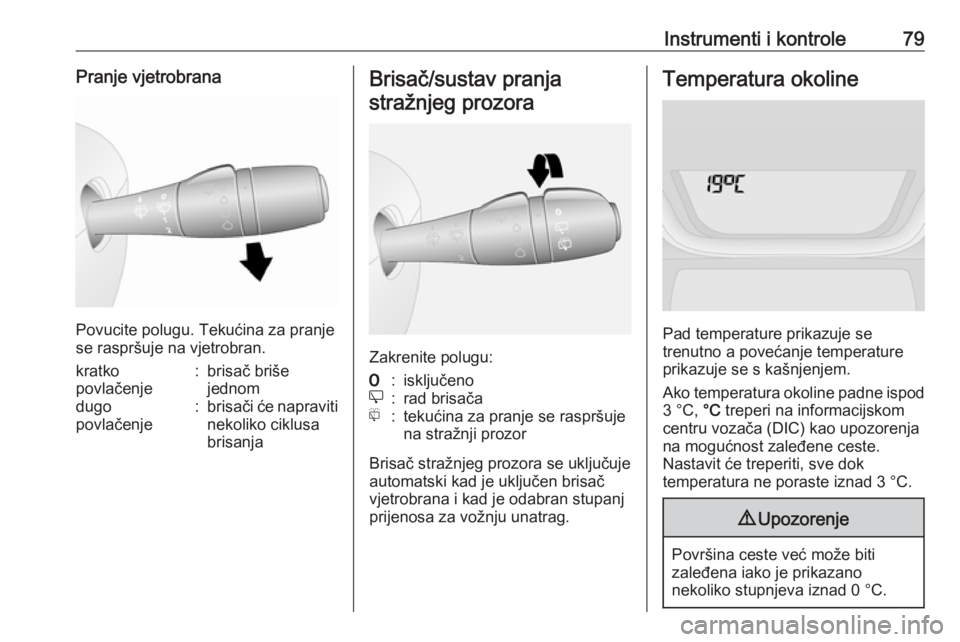

Instrumenti i kontrole79Pranje vjetrobrana
Povucite polugu. Tekućina za pranje
se raspršuje na vjetrobran.
kratko
povlačenje:brisač briše
jednomdugo
povlačenje:brisači će napraviti
nekoliko ciklusa
brisanjaBrisač/sustav pranja
stražnjeg prozora
Zakrenite polugu:
7:isključenoe:rad brisačaf:tekućina za pranje se raspršuje
na stražnji prozor
Brisač stražnjeg prozora se uključuje
automatski kad je uključen brisač
vjetrobrana i kad je odabran stupanj
prijenosa za vožnju unatrag.
Temperatura okoline
Pad temperature prikazuje se
trenutno a povećanje temperature prikazuje se s kašnjenjem.
Ako temperatura okoline padne ispod
3 °C, °C treperi na informacijskom
centru vozača (DIC) kao upozorenja
na mogućnost zaleđene ceste.
Nastavit će treperiti, sve dok
temperatura ne poraste iznad 3 °C.
9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.

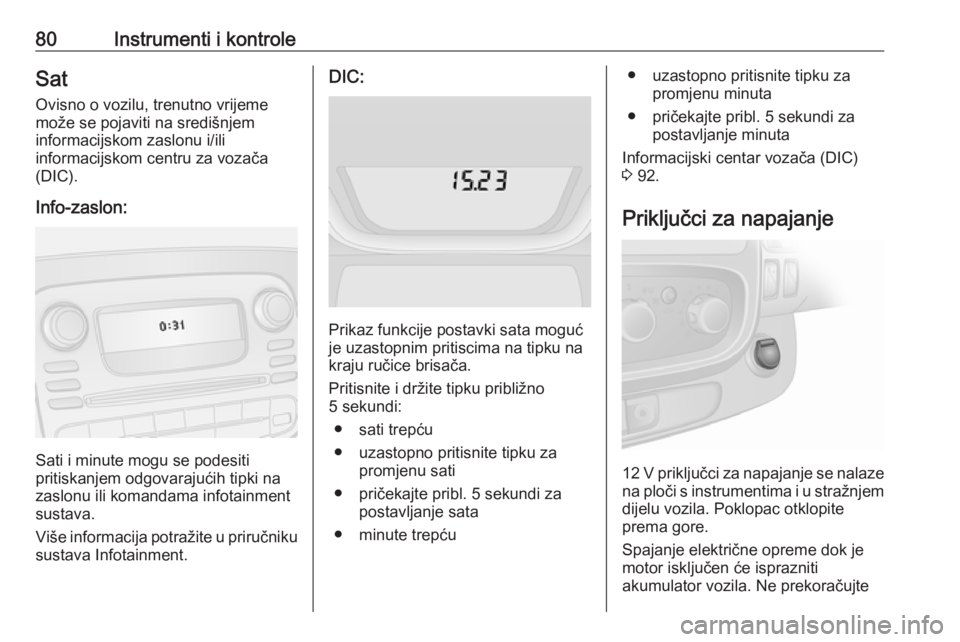

80Instrumenti i kontroleSatOvisno o vozilu, trenutno vrijeme
može se pojaviti na središnjem
informacijskom zaslonu i/ili
informacijskom centru za vozača
(DIC).
Info-zaslon:
Sati i minute mogu se podesiti
pritiskanjem odgovarajućih tipki na
zaslonu ili komandama infotainment
sustava.
Više informacija potražite u priručniku
sustava Infotainment.
DIC:
Prikaz funkcije postavki sata moguć
je uzastopnim pritiscima na tipku na
kraju ručice brisača.
Pritisnite i držite tipku približno
5 sekundi:
● sati trepću
● uzastopno pritisnite tipku za promjenu sati
● pričekajte pribl. 5 sekundi za postavljanje sata
● minute trepću
● uzastopno pritisnite tipku za promjenu minuta
● pričekajte pribl. 5 sekundi za postavljanje minuta
Informacijski centar vozača (DIC)
3 92.
Priključci za napajanje
12 V priključci za napajanje se nalaze na ploči s instrumentima i u stražnjem
dijelu vozila. Poklopac otklopite
prema gore.
Spajanje električne opreme dok je
motor isključen će isprazniti
akumulator vozila. Ne prekoračujte

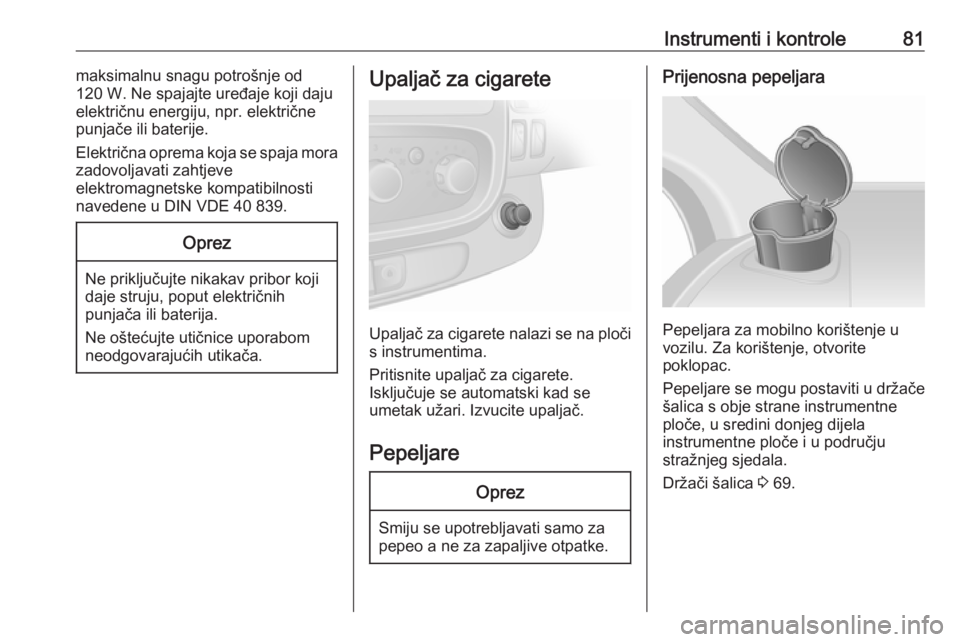

Instrumenti i kontrole81maksimalnu snagu potrošnje od
120 W. Ne spajajte uređaje koji daju
električnu energiju, npr. električne punjače ili baterije.
Električna oprema koja se spaja mora
zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.Oprez
Ne priključujte nikakav pribor koji
daje struju, poput električnih
punjača ili baterija.
Ne oštećujte utičnice uporabom
neodgovarajućih utikača.
Upaljač za cigarete
Upaljač za cigarete nalazi se na ploči s instrumentima.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
Pepeljare
Oprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara
Pepeljara za mobilno korištenje u
vozilu. Za korištenje, otvorite
poklopac.
Pepeljare se mogu postaviti u držače
šalica s obje strane instrumentne
ploče, u sredini donjeg dijela
instrumentne ploče i u području
stražnjeg sjedala.
Držači šalica 3 69.

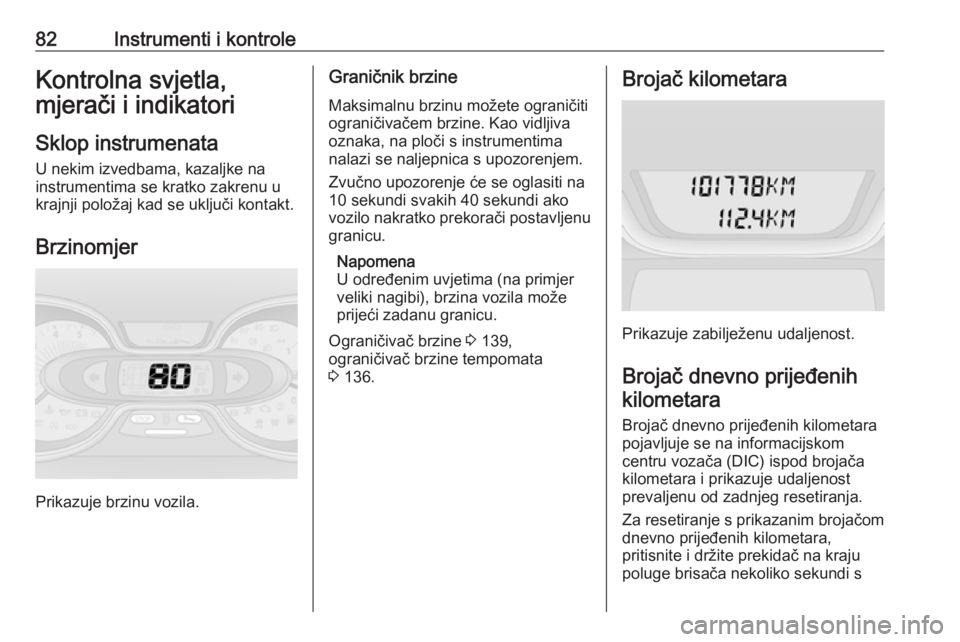

82Instrumenti i kontroleKontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na
instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Graničnik brzine
Maksimalnu brzinu možete ograničiti
ograničivačem brzine. Kao vidljiva
oznaka, na ploči s instrumentima
nalazi se naljepnica s upozorenjem.
Zvučno upozorenje će se oglasiti na
10 sekundi svakih 40 sekundi ako
vozilo nakratko prekorači postavljenu granicu.
Napomena
U određenim uvjetima (na primjer
veliki nagibi), brzina vozila može prijeći zadanu granicu.
Ograničivač brzine 3 139,
ograničivač brzine tempomata
3 136.Brojač kilometara
Prikazuje zabilježenu udaljenost.
Brojač dnevno prijeđenih kilometara
Brojač dnevno prijeđenih kilometara
pojavljuje se na informacijskom
centru vozača (DIC) ispod brojača
kilometara i prikazuje udaljenost
prevaljenu od zadnjeg resetiranja.
Za resetiranje s prikazanim brojačom
dnevno prijeđenih kilometara,
pritisnite i držite prekidač na kraju poluge brisača nekoliko sekundi s

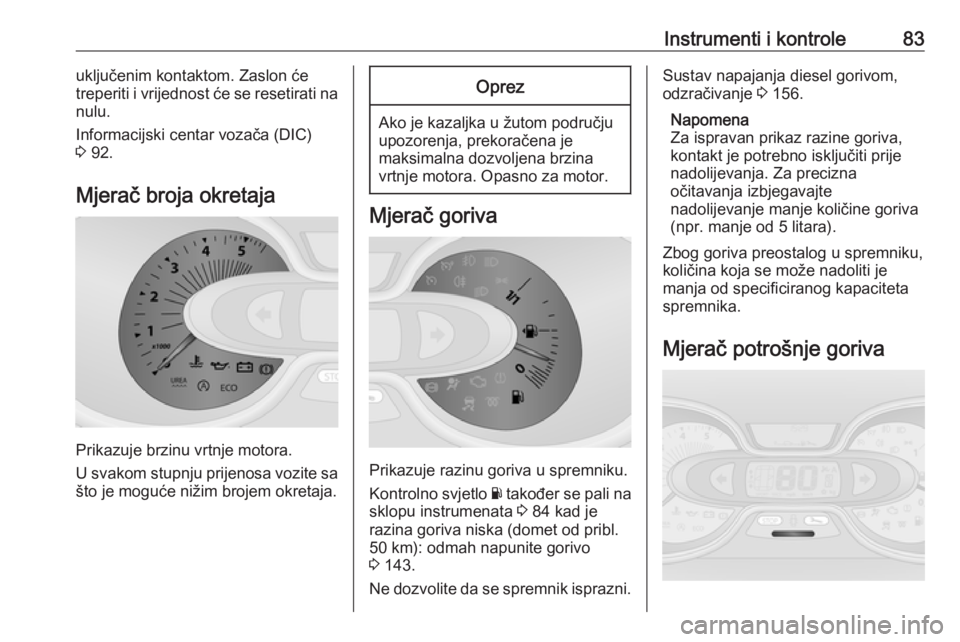

Instrumenti i kontrole83uključenim kontaktom. Zaslon će
treperiti i vrijednost će se resetirati na
nulu.
Informacijski centar vozača (DIC)
3 92.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u žutom području
upozorenja, prekoračena je
maksimalna dozvoljena brzina
vrtnje motora. Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva u spremniku.
Kontrolno svjetlo Y također se pali na
sklopu instrumenata 3 84 kad je
razina goriva niska (domet od pribl.
50 km): odmah napunite gorivo
3 143.
Ne dozvolite da se spremnik isprazni.
Sustav napajanja diesel gorivom, odzračivanje 3 156.
Napomena
Za ispravan prikaz razine goriva,
kontakt je potrebno isključiti prije nadolijevanja. Za precizna
očitavanja izbjegavajte
nadolijevanje manje količine goriva
(npr. manje od 5 litara).
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Mjerač potrošnje goriva

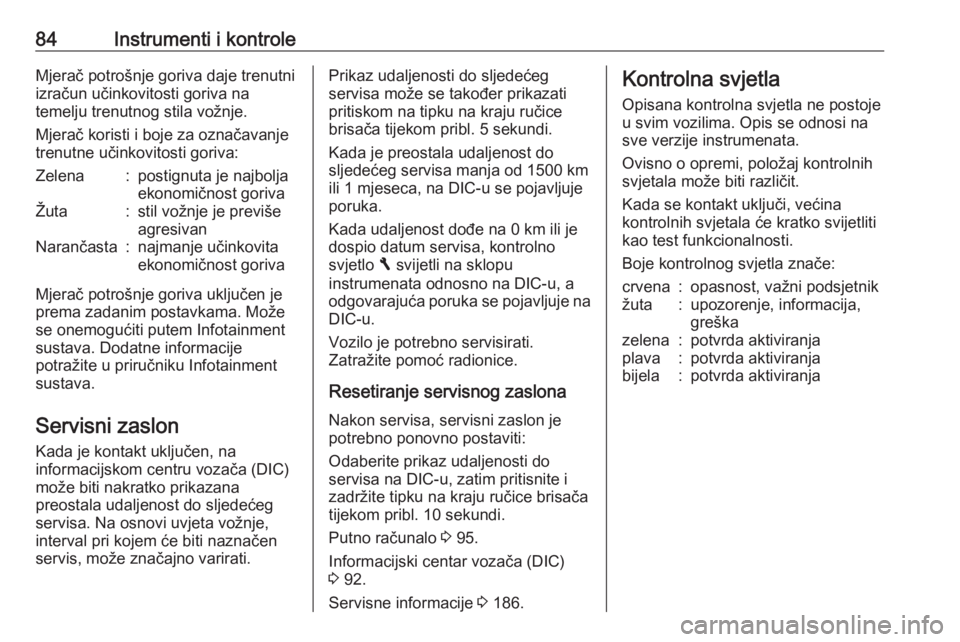

84Instrumenti i kontroleMjerač potrošnje goriva daje trenutniizračun učinkovitosti goriva na
temelju trenutnog stila vožnje.
Mjerač koristi i boje za označavanje
trenutne učinkovitosti goriva:Zelena:postignuta je najbolja
ekonomičnost gorivaŽuta:stil vožnje je previše
agresivanNarančasta:najmanje učinkovita
ekonomičnost goriva
Mjerač potrošnje goriva uključen je prema zadanim postavkama. Može
se onemogućiti putem Infotainment
sustava. Dodatne informacije
potražite u priručniku Infotainment
sustava.
Servisni zaslon
Kada je kontakt uključen, na
informacijskom centru vozača (DIC)
može biti nakratko prikazana
preostala udaljenost do sljedećeg
servisa. Na osnovi uvjeta vožnje,
interval pri kojem će biti naznačen
servis, može značajno varirati.
Prikaz udaljenosti do sljedećeg
servisa može se također prikazati
pritiskom na tipku na kraju ručice
brisača tijekom pribl. 5 sekundi.
Kada je preostala udaljenost do
sljedećeg servisa manja od 1500 km
ili 1 mjeseca, na DIC-u se pojavljuje
poruka.
Kada udaljenost dođe na 0 km ili je
dospio datum servisa, kontrolno
svjetlo F svijetli na sklopu
instrumenata odnosno na DIC-u, a
odgovarajuća poruka se pojavljuje na DIC-u.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Resetiranje servisnog zaslona Nakon servisa, servisni zaslon je
potrebno ponovno postaviti:
Odaberite prikaz udaljenosti do
servisa na DIC-u, zatim pritisnite i
zadržite tipku na kraju ručice brisača tijekom pribl. 10 sekundi.
Putno računalo 3 95.
Informacijski centar vozača (DIC)
3 92.
Servisne informacije 3 186.Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata.
Ovisno o opremi, položaj kontrolnih
svjetala može biti različit.
Kada se kontakt uključi, većina
kontrolnih svjetala će kratko svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

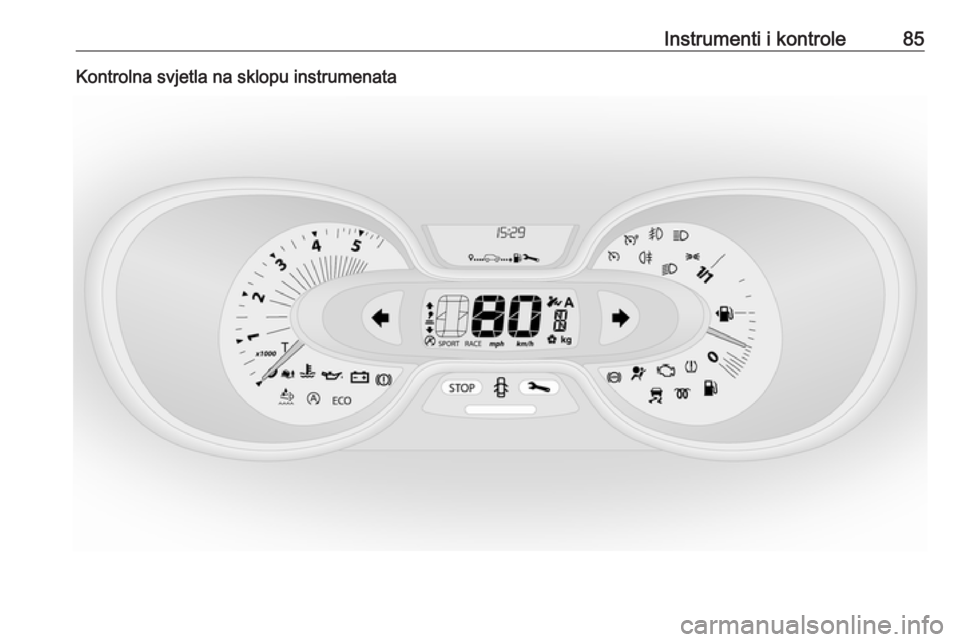

Instrumenti i kontrole85Kontrolna svjetla na sklopu instrumenata

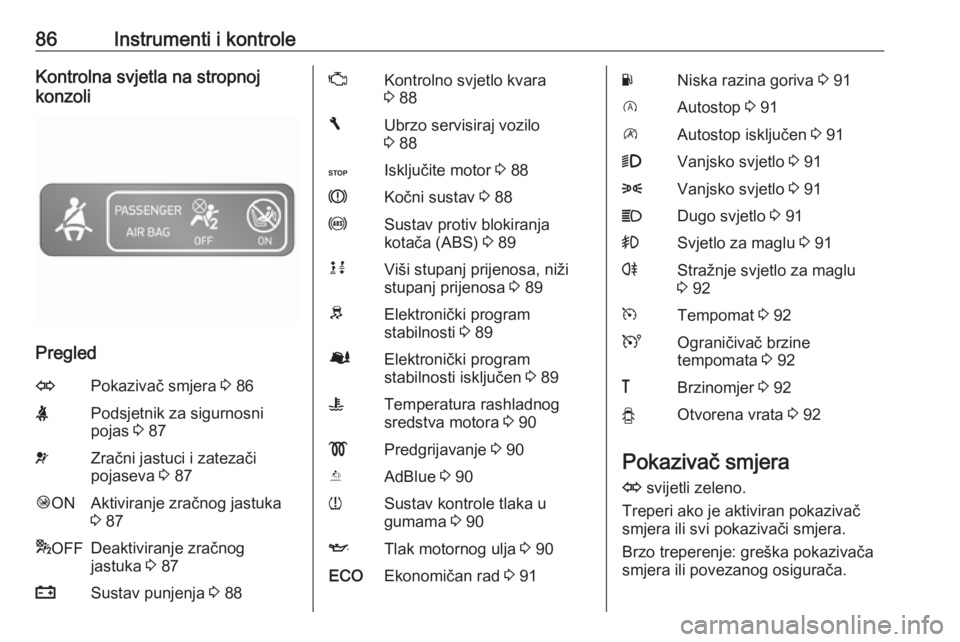

86Instrumenti i kontroleKontrolna svjetla na stropnoj
konzoli
Pregled
OPokazivač smjera 3 86XPodsjetnik za sigurnosni
pojas 3 87vZračni jastuci i zatezači
pojaseva 3 87Ó ONAktiviranje zračnog jastuka
3 87* OFFDeaktiviranje zračnog
jastuka 3 87pSustav punjenja 3 88ZKontrolno svjetlo kvara
3 88FUbrzo servisiraj vozilo
3 88CIsključite motor 3 88RKočni sustav 3 88uSustav protiv blokiranja
kotača (ABS) 3 89kjViši stupanj prijenosa, niži
stupanj prijenosa 3 89RElektronički program
stabilnosti 3 89ØElektronički program
stabilnosti isključen 3 89WTemperatura rashladnog
sredstva motora 3 90!Predgrijavanje 3 90YAdBlue 3 90wSustav kontrole tlaka u
gumama 3 90ITlak motornog ulja 3 90ECOEkonomičan rad 3 91YNiska razina goriva 3 91DAutostop 3 91\Autostop isključen 3 919Vanjsko svjetlo 3 918Vanjsko svjetlo 3 91CDugo svjetlo 3 91>Svjetlo za maglu 3 91rStražnje svjetlo za maglu
3 92mTempomat 3 92UOgraničivač brzine
tempomata 3 92&Brzinomjer 3 92yOtvorena vrata 3 92
Pokazivač smjera
O svijetli zeleno.
Treperi ako je aktiviran pokazivač
smjera ili svi pokazivači smjera.
Brzo treperenje: greška pokazivača
smjera ili povezanog osigurača.

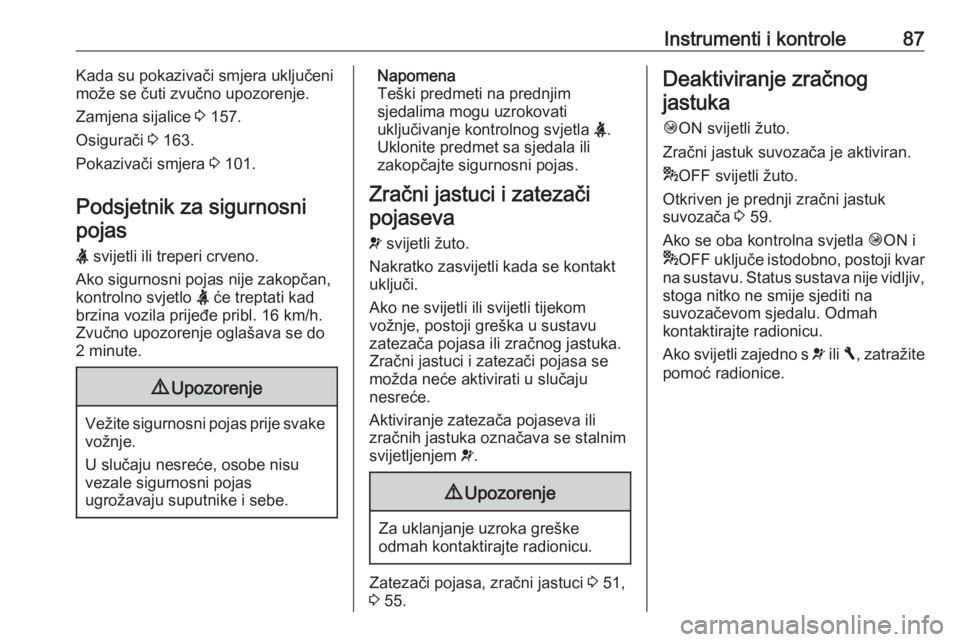

Instrumenti i kontrole87Kada su pokazivači smjera uključeni
može se čuti zvučno upozorenje.
Zamjena sijalice 3 157.
Osigurači 3 163.
Pokazivači smjera 3 101.
Podsjetnik za sigurnosni
pojas
X svijetli ili treperi crveno.
Ako sigurnosni pojas nije zakopčan,
kontrolno svjetlo X će treptati kad
brzina vozila prijeđe pribl. 16 km/h.
Zvučno upozorenje oglašava se do
2 minute.9 Upozorenje
Vežite sigurnosni pojas prije svake
vožnje.
U slučaju nesreće, osobe nisu
vezale sigurnosni pojas
ugrožavaju suputnike i sebe.
Napomena
Teški predmeti na prednjim
sjedalima mogu uzrokovati
uključivanje kontrolnog svjetla X.
Uklonite predmet sa sjedala ili
zakopčajte sigurnosni pojas.
Zračni jastuci i zatezači pojaseva
v svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Ako ne svijetli ili svijetli tijekom
vožnje, postoji greška u sustavu
zatezača pojasa ili zračnog jastuka.
Zračni jastuci i zatezači pojasa se možda neće aktivirati u slučaju
nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 51,
3 55.
Deaktiviranje zračnog
jastuka
Ó ON svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* OFF svijetli žuto.
Otkriven je prednji zračni jastuk
suvozača 3 59.
Ako se oba kontrolna svjetla ÓON i
* OFF uključe istodobno, postoji kvar
na sustavu. Status sustava nije vidljiv,
stoga nitko ne smije sjediti na
suvozačevom sjedalu. Odmah
kontaktirajte radionicu.
Ako svijetli zajedno s v ili F, zatražite
pomoć radionice.

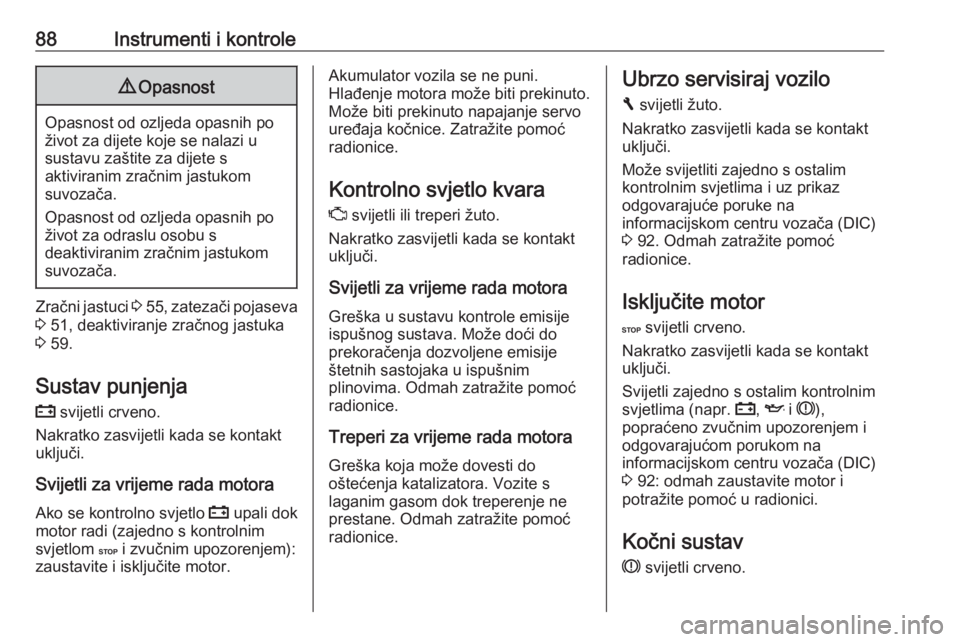

88Instrumenti i kontrole9Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Zračni jastuci 3 55 , zatezači pojaseva
3 51, deaktiviranje zračnog jastuka
3 59.
Sustav punjenja
p svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motora
Ako se kontrolno svjetlo p upali dok
motor radi (zajedno s kontrolnim
svjetlom C i zvučnim upozorenjem):
zaustavite i isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Može biti prekinuto napajanje servo uređaja kočnice. Zatražite pomoć
radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.Ubrzo servisiraj vozilo
F svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Može svijetliti zajedno s ostalim
kontrolnim svjetlima i uz prikaz
odgovarajuće poruke na
informacijskom centru vozača (DIC)
3 92. Odmah zatražite pomoć
radionice.
Isključite motor C svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli zajedno s ostalim kontrolnim
svjetlima (napr. p, I i R ),
popraćeno zvučnim upozorenjem i odgovarajućom porukom na
informacijskom centru vozača (DIC)
3 92: odmah zaustavite motor i
potražite pomoć u radionici.
Kočni sustav
R svijetli crveno.
