Прилади та органи управління89Обмежувач швидкості
Максимальну швидкість можна
встановити за допомогою
обмежувача швидкості. Як наочне
нагадування про це на панелі
приладів розташоване відповідне
попередження.
Якщо автомобіль на короткий час
перевищить встановлене
обмеження, попереджувальний
звуковий сигнал тривалістю
10 секунд лунатиме кожні
40 секунд.
Примітка
За певних умов (наприклад, на
крутих схилах) швидкість
автомобіля може перевищити
задане обмеження.
Обмежувач швидкості 3 156,
обмежувач швидкості круїз-
контролю 3 152.Лічильник загального
пробігу
Відображає збережений пробіг.
Лічильник щоденногопробігу
Під лічильником загального пробігу в інформаційному центрі водія
(DIC) відображається лічильник
щоденного пробігу, який вказує
відстань, подолану з моменту
останнього скидання показників.
Щоб скинути ці покажчики,
натисніть та потримайте кілька секунд під час їх відображення
кнопку на торці важеля керування
склоочисниками, коли ввімкнено
запалювання. Дисплей буде
блимати, після чого покази будуть
скинуті до нуля.
Центр інформації водія (DIC)
3 101.
Тахометр
Указує швидкість роботи двигуна.
Вибирайте оптимальні оберти
двигуна для кожної передачі.

90Прилади та органи управлінняОбережно
Положення стрілки в жовтій
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального в баку.
Контрольний індикатор Y також
світиться на панелі приладів
3 91, коли рівень пального
низький (пального залишилося
лише на 50 км). Якомога швидше
заправте автомобіль 3 161.
Забороняється їздити з порожнім баком.
Прокачування системи дизельного
пального 3 175.
Примітка
Для коректного відображення
рівня пального вимкніть
запалення перед його
поповненням. Уникайте
незначних дозаправлень
(наприклад, менше 5 літрів), щоб
забезпечити точність показань.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.Вказівник економії
пального
Вказівник економії пального
вимірює миттєве значення
ефективності споживання
пального залежно від поточного
стилю водіння автомобіля.

Прилади та органи управління91Поточний рівень ефективності
споживання пального у вказівнику
позначається кольорами:Зелений:досягнуто
найвищого рівня
економії пальногоЖовтий:стиль водіння
занадто
агресивнийЖовтогарячий:найнижчий рівень
економії пального
Вказівник економії пального
попередньо ввімкнено. Його можна
вимкнути за допомогою
інформаційно-розважальної
системи. Детальна інформація міститься в інструкції до
інформаційно-розважальної
системи.
Дисплей обслуговування
При ввімкненому запаленні
залишкова відстань до наступного
технічного обслуговування може
на короткий час бути виведена у
центрі інформації водія (DIC).
Залежно від умов їзди, зазначений
інтервал, через який потрібно
провести обслуговування, може
істотно відрізнятися.
Крім цього, можна відобразити
пробіг до проведення
обслуговування, натиснувши
кнопку на торці важеля керування
склоочисником приблизно на
5 секунд.
Коли пробіг до наступного
технічного обслуговування буде
меншим за 1500 км, або 1 місяць, в
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Коли пробіг становитиме 0 км, або настане дата проведення
технічного обслуговування, на
комбінованій панелі приладів та в
інформаційному центрі водія почне
світитися контрольний індикатор F,
а також в інформаційному центрі
водія з’явиться відповідне
повідомлення.
Автомобіль потребує
обслуговування. Зверніться по
допомогу на станцію технічного
обслуговування.Скидання дисплея
обслуговування
Після проведення технічного
обслуговування слід скинути
дисплей обслуговування:
Виберіть значення відстані перед проведенням обслуговування в
інформаційному центрі водія, а
потім натисніть і потримайте кнопку на торці важеля керування
склоочисником приблизно
впродовж 10 с.
Бортовий комп'ютер 3 104.
Центр інформації водія (DIC) 3 101.
Інформація про обслуговування
3 207.
Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів.
Залежно від версії обладнання,
розміщення контрольних
індикаторів може відрізнятися.

92Прилади та органи управлінняПісля ввімкнення системи
запалювання для перевірки
функціональності на короткий
проміжок часу засвітиться
більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

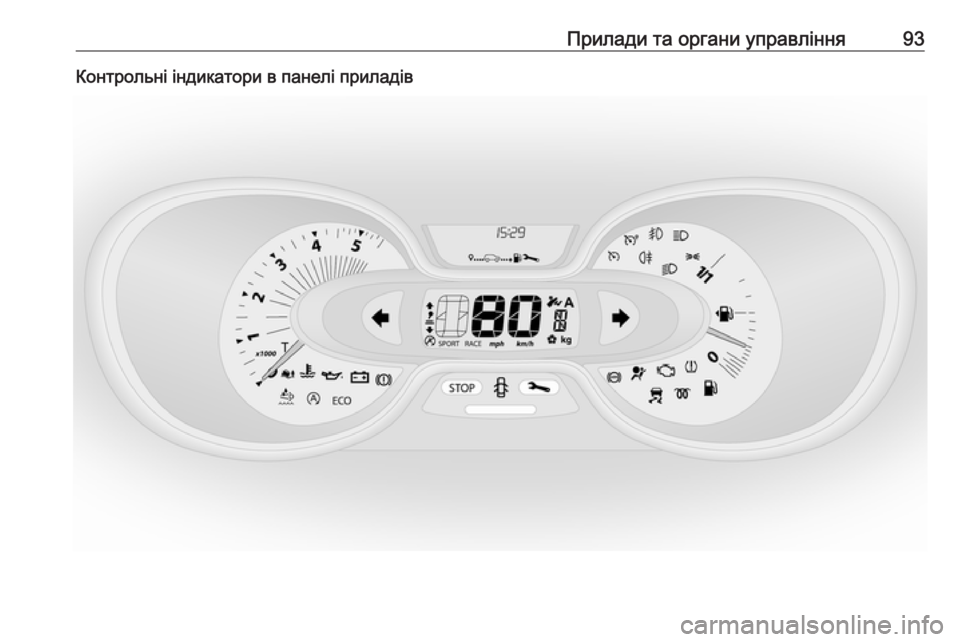

Прилади та органи управління93Контрольні індикатори в панелі приладів

94Прилади та органи управлінняКонтрольні індикатори на
консолі в стелі
Огляд
OУказівник поворотів 3 95XСистема нагадування про
непристебнутий пасок
безпеки 3 95vПодушка безпеки та натя‐
гувачі пасків безпеки
3 95Ó ONУвімкнення подушки
безпеки 3 96* OFFВимкнення подушок
безпеки 3 96pСистема заряджання
3 96ZІндикатор несправності
3 96FПроведіть обслуговування
автомобіля найближчим
часом 3 97CЗупинення двигуна 3 97RГальмівна система 3 97uАнтиблокувальна система
гальм (ABS) 3 97kjПеремикання на вищу/
нижчу передачу, 3 98RЕлектронна система
курсової стійкості 3 98ØЕлектронна система
курсової стійкості
вимкнена 3 98WТемпература охолоджу‐
вальної рідини двигуна
3 98!Попереднє прогрівання
3 99YAdBlue 3 99wСистема контролю тиску в
шинах 3 99IТиск мастила в двигуні
3 99ECOРежим економії пального
3 100YНедостатньо пального
3 100DАвтостоп 3 100\Функцію Автостоп переве‐
дено в режим очікування
3 1009Зовнішні освітлювальні
прилади 3 1008Зовнішні освітлювальні
прилади 3 100CДальнє світло 3 100>Протитуманна фара
3 100rЗадня протитуманна фара
3 101

Прилади та органи управління95mКруїз-контроль 3 101UОбмежувач швидкості
круїз-контролю 3 101&Тахограф 3 101yДверцята відчинено
3 101
Указівник повороту
O миготить зеленим світлом.
Миготить, якщо увімкнено
вказівник повороту чи ліхтарі
аварійної сигналізації.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника.
При ввімкнених указівниках
поворотів також лунає звукове
попередження.
Заміна лампи 3 176.
Запобіжники 3 182.
Вказівники повороту 3 111.
Система нагадування про
непристібнутий пасокбезпеки
X світиться або блимає червоним.
Якщо пасок безпеки не
пристебнуто, контрольний
індикатор X почне блимати, коли
швидкість автомобіля перевищить приблизно 16 км/год. Крім цього,
протягом 2 хвилин лунатиме
попереджувальний звуковий
сигнал.9 Попередження
Перед кожною поїздкою
пристібайте паски безпеки.
У випадку ДТП особи, які не
користуються пасками безпеки,
наражають на небезпеку як
себе, так і інших пасажирів
автомобіля.
Примітка
Якщо на передні сидіння покласти
важкий предмет, може спалахнути
контрольний індикатор X.
Приберіть предмет із сидіння або
пристебніть його паском безпеки.
Подушка безпеки та натягувачі пасків безпеки
v світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Якщо він не засвічується, або
засвічується під час їзди, це
означає, що у системі
переднатягувачів пасків або
системі подушок безпеки виникла несправність. Подушки безпеки та
натягувачі пасків безпеки можуть не спрацювати у випадку ДТП.
Розгортання натягувачів пасків
безпеки чи подушок безпеки
позначається безперервним
горінням v.

96Прилади та органи управління9Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Натягувачі пасків безпеки, система
подушок безпеки 3 55, 3 59.
Дезактивація подушок безпеки
Ó ON засвічується жовтим світлом.
Подушку безпеки для переднього
пасажирського сидіння активовано.
* OFF засвічується жовтим
світлом.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 64.
Якщо контрольні індикатори ÓON
та *OFF світяться одночасно, це
свідчить про несправність у
системі. Стан системи визначити
неможливо, тому пасажирам не
можна сідати на переднє сидіння.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
Якщо світиться разом із символом v або F, зверніться по допомогу на
станцію технічного
обслуговування.9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система подушок безпеки 3 59,
натягувачі пасків безпеки 3 55,
вимкнення подушки безпеки 3 64.
Система зарядки
p світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Якщо контрольний індикатор p
світиться разом із контрольним
індикатором C і одночасно лунає
попереджувальний звуковий
сигнал під час роботи двигуна,
зупиніться й заглушіть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Може бути перерване живлення сервоприводу гальм.
Зверніться по допомогу на станцію
технічного обслуговування.
Індикатор несправностіZ світиться чи блимає жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу на станцію
технічного обслуговування.

Прилади та органи управління97Миготить, коли двигун працюєНесправність, яка може призвестидо пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
Проведіть
обслуговування
автомобіля найближчим часом
F світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Може світитися разом з іншими
контрольними індикаторами, а в
інформаційному центрі водія (DIC)
при цьому відобразиться
відповідне повідомлення 3 101.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.Зупинити двигун
C засвічується червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться разом з іншими
контрольними індикаторами
(наприклад, p, I та R), і при
цьому лунає попереджувальний звуковий сигнал і відображається
відповідне повідомлення в
інформаційному центрі водія (DIC)
3 101: негайно заглушіть двигун і
зверніться по допомогу на станцію
технічного обслуговування.
Гальмівна система
R світиться червоним.
Світиться, коли стоянкове гальмо
вимкнене, якщо рівень гальмівної
рідини занадто низький 3 172.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
запалювання, якщо ввімкнено
стоянкове гальмо 3 148, і гасне
після вимкнення стоянкового
гальма.
Якщо контрольний індикатор R
світиться під час роботи двигуна (одночасно з контрольним
індикатором C) і лунає
попереджувальний звуковий
сигнал, зупиніться й заглушіть
двигун. В інформаційному центрі
водія (DIC) також відобразиться
відповідне повідомлення 3 101.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
Гальмівна система 3 147.
Анти-блокувальна система гальм (ABS)
u світиться жовтим.
Засвічується на короткий час після
увімкнення запалювання. Система
готова до роботи, коли індикатор
u гасне.

98Прилади та органи управлінняЯкщо контрольний індикатор u не
згасає через кілька секунд або
якщо він світиться під час руху, це
свідчить про несправність у
системі ABS. Контрольний
індикатор F може також світитися
на панелі приладів, а в
інформаційному центрі водія (DIC)
при цьому з’явиться відповідне
повідомлення 3 101. Гальмівна
система залишається в робочому
стані, але без функції ABS.
Якщо контрольні індикатори u, F ,
R та C світяться, у гальмівній
системі виникла несправність. В
інформаційному центрі водія
з’явиться відповідне повідомлення
(DIC). Негайно зверніться по
допомогу на станцію технічного обслуговування.
Антиблокувальна система гальм
(ABS) 3 147.
Підвищення передачі
k або j світиться.Коли індикатор засвічується,
рекомендується переключати
передачу для оптимізації
споживання пального.
Електронна система курсової стійкості
R блимає чи світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Миготить під час їзди
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може незначною мірою автоматично
гальмувати.
Світиться під час їзди
Система недоступна. В
інформаційному центрі водія (DIC)
також відобразиться відповідне
повідомлення 3 101.
ESP® Plus
3 151, Протибуксувальна
система 3 149.Програма курсової
стійкості вимкнена
Ø світиться жовтим.
Якщо електронну систему курсової стійкості ESP® Plus
вимкнено за
допомогою Ø на панелі приладів,
контрольний індикатор Ø
світиться, а в інформаційному
центрі водія (DIC) відображається
відповідне повідомлення 3 101.
ESP® Plus
3 151, Протибуксувальна
система 3 149.
Температура охолоджувальної рідини двигуна
W світиться синім або червоним.
Після ввімкнення запалювання
протягом певного часу світиться
червоним кольором, а потім
змінюється на синій.
Світиться червоним кольором,
коли двигун працює
Зупиніться, вимкніть двигун.
