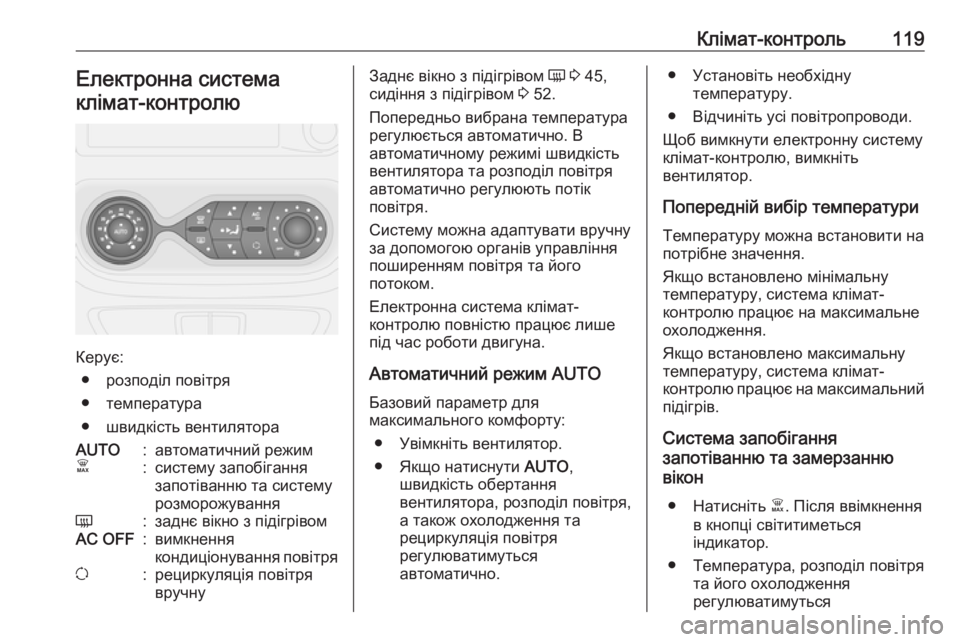

Клімат-контроль119Електронна система
клімат-контролю
Керує: ● розподіл повітря
● температура
● швидкість вентилятора
AUTO:автоматичний режимÊ:систему запобігання
запотіванню та систему
розморожуванняÜ:заднє вікно з підігрівомAC OFF:вимкнення
кондиціонування повітряu:рециркуляція повітря
вручнуЗаднє вікно з підігрівом Ü 3 45,
сидіння з підігрівом 3 52.
Попередньо вибрана температура
регулюється автоматично. В
автоматичному режимі швидкість
вентилятора та розподіл повітря
автоматично регулюють потік
повітря.
Систему можна адаптувати вручну
за допомогою органів управління
поширенням повітря та його
потоком.
Електронна система клімат-
контролю повністю працює лише
під час роботи двигуна.
Автоматичний режим AUTO
Базовий параметр для
максимального комфорту:
● Увімкніть вентилятор.
● Якщо натиснути AUTO,
швидкість обертання
вентилятора, розподіл повітря,
а також охолодження та
рециркуляція повітря
регулюватимуться
автоматично.● Установіть необхідну температуру.
● Відчиніть усі повітропроводи.
Щоб вимкнути електронну систему
клімат-контролю, вимкніть
вентилятор.
Попередній вибір температуриТемпературу можна встановити на потрібне значення.
Якщо встановлено мінімальну
температуру, система клімат-
контролю працює на максимальне охолодження.
Якщо встановлено максимальну температуру, система клімат-
контролю працює на максимальний
підігрів.
Система запобігання
запотіванню та замерзанню
вікон
● Натисніть Ê. Після ввімкнення
в кнопці світитиметься
індикатор.
● Температура, розподіл повітря та його охолодження
регулюватимуться

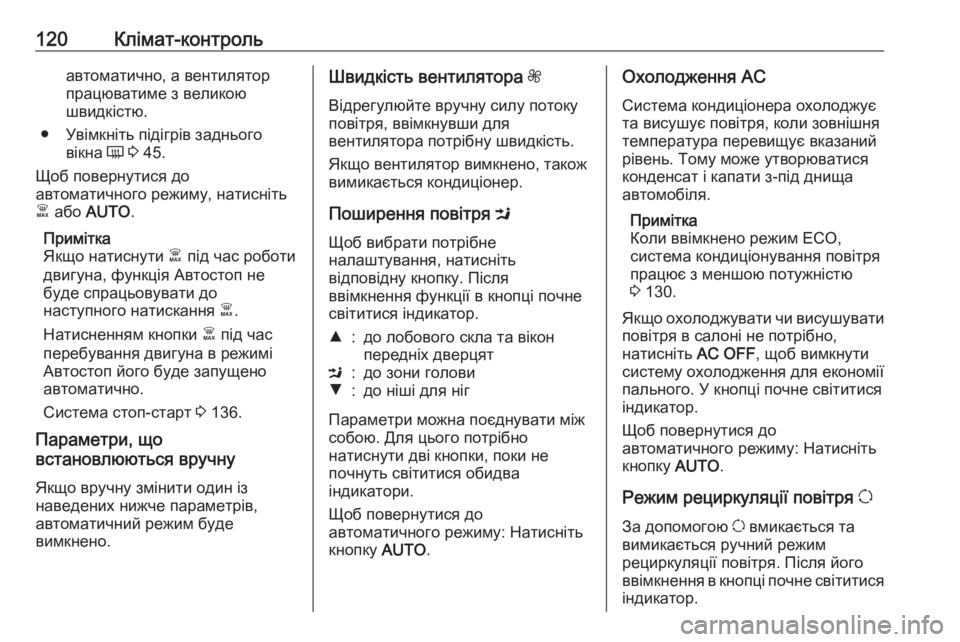

120Клімат-контрольавтоматично, а вентилятор
працюватиме з великою
швидкістю.
● Увімкніть підігрів заднього вікна Ü 3 45.
Щоб повернутися до
автоматичного режиму, натисніть
Ê або AUTO .
Примітка
Якщо натиснути Ê під час роботи
двигуна, функція Автостоп не буде спрацьовувати до
наступного натискання Ê.
Натисненням кнопки Ê під час
перебування двигуна в режимі
Автостоп його буде запущено
автоматично.
Система стоп-старт 3 136.
Параметри, що
встановлюються вручну
Якщо вручну змінити один із
наведених нижче параметрів,
автоматичний режим буде
вимкнено.Швидкість вентилятора Z
Відрегулюйте вручну силу потоку
повітря, ввімкнувши для
вентилятора потрібну швидкість.
Якщо вентилятор вимкнено, також
вимикається кондиціонер.
Поширення повітря M
Щоб вибрати потрібне
налаштування, натисніть
відповідну кнопку. Після
ввімкнення функції в кнопці почне
світитися індикатор.R:до лобового скла та вікон
передніх дверцятM:до зони головиS:до ніші для ніг
Параметри можна поєднувати між
собою. Для цього потрібно
натиснути дві кнопки, поки не
почнуть світитися обидва
індикатори.
Щоб повернутися до
автоматичного режиму: Натисніть
кнопку AUTO.
Охолодження AC
Система кондиціонера охолоджує
та висушує повітря, коли зовнішня
температура перевищує вказаний
рівень. Тому може утворюватися
конденсат і капати з-під днища
автомобіля.
Примітка
Коли ввімкнено режим ECO,
система кондиціонування повітря
працює з меншою потужністю
3 130.
Якщо охолоджувати чи висушувати
повітря в салоні не потрібно,
натисніть AC OFF, щоб вимкнути
систему охолодження для економії
пального. У кнопці почне світитися
індикатор.
Щоб повернутися до
автоматичного режиму: Натисніть
кнопку AUTO.
Режим рециркуляції повітря u
За допомогою u вмикається та
вимикається ручний режим
рециркуляції повітря. Після його
ввімкнення в кнопці почне світитися індикатор.

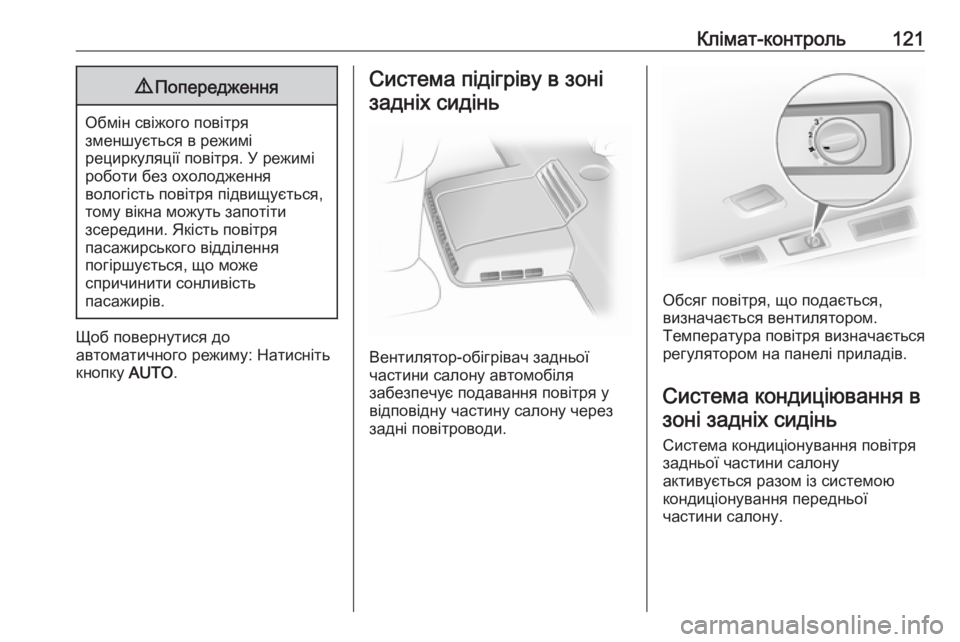

Клімат-контроль1219Попередження
Обмін свіжого повітря
зменшується в режимі
рециркуляції повітря. У режимі
роботи без охолодження
вологість повітря підвищується,
тому вікна можуть запотіти
зсередини. Якість повітря
пасажирського відділення
погіршується, що може
спричинити сонливість
пасажирів.
Щоб повернутися до
автоматичного режиму: Натисніть
кнопку AUTO.
Система підігріву в зоні
задніх сидінь
Вентилятор-обігрівач задньої
частини салону автомобіля
забезпечує подавання повітря у
відповідну частину салону через
задні повітроводи.
Обсяг повітря, що подається,
визначається вентилятором.
Температура повітря визначається регулятором на панелі приладів.
Система кондиціювання взоні задніх сидінь
Система кондиціонування повітря задньої частини салону
активується разом із системою
кондиціонування передньої
частини салону.

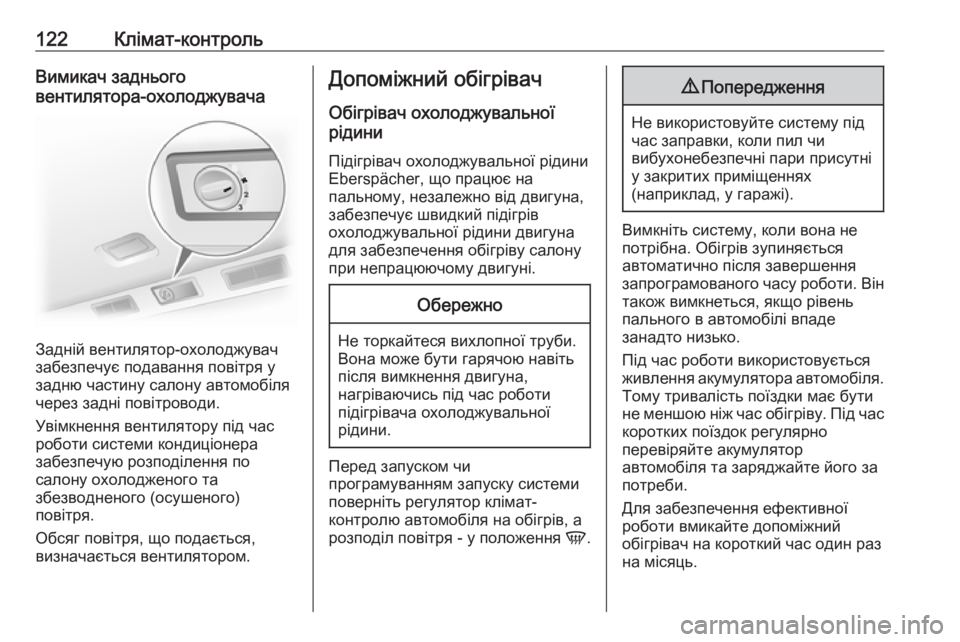

122Клімат-контрольВимикач заднього
вентилятора-охолоджувача
Задній вентилятор-охолоджувач
забезпечує подавання повітря у
задню частину салону автомобіля
через задні повітроводи.
Увімкнення вентилятору під час
роботи системи кондиціонера
забезпечую розподілення по
салону охолодженого та
збезводненого (осушеного)
повітря.
Обсяг повітря, що подається,
визначається вентилятором.
Допоміжний обігрівач
Обігрівач охолоджувальної
рідини
Підігрівач охолоджувальної рідини
Eberspächer, що працює на
пальному, незалежно від двигуна,
забезпечує швидкий підігрів
охолоджувальної рідини двигуна
для забезпечення обігріву салону
при непрацюючому двигуні.Обережно
Не торкайтеся вихлопної труби.
Вона може бути гарячою навіть
після вимкнення двигуна,
нагріваючись під час роботи
підігрівача охолоджувальної
рідини.
Перед запуском чи
програмуванням запуску системи
поверніть регулятор клімат-
контролю автомобіля на обігрів, а
розподіл повітря - у положення V.
9Попередження
Не використовуйте систему під
час заправки, коли пил чи
вибухонебезпечні пари присутні
у закритих приміщеннях
(наприклад, у гаражі).
Вимкніть систему, коли вона не
потрібна. Обігрів зупиняється
автоматично після завершення
запрограмованого часу роботи. Він
також вимкнеться, якщо рівень
пального в автомобілі впаде
занадто низько.
Під час роботи використовується
живлення акумулятора автомобіля. Тому тривалість поїздки має бути
не меншою ніж час обігріву. Під час
коротких поїздок регулярно
перевіряйте акумулятор
автомобіля та заряджайте його за
потреби.
Для забезпечення ефективної
роботи вмикайте допоміжний
обігрівач на короткий час один раз
на місяць.

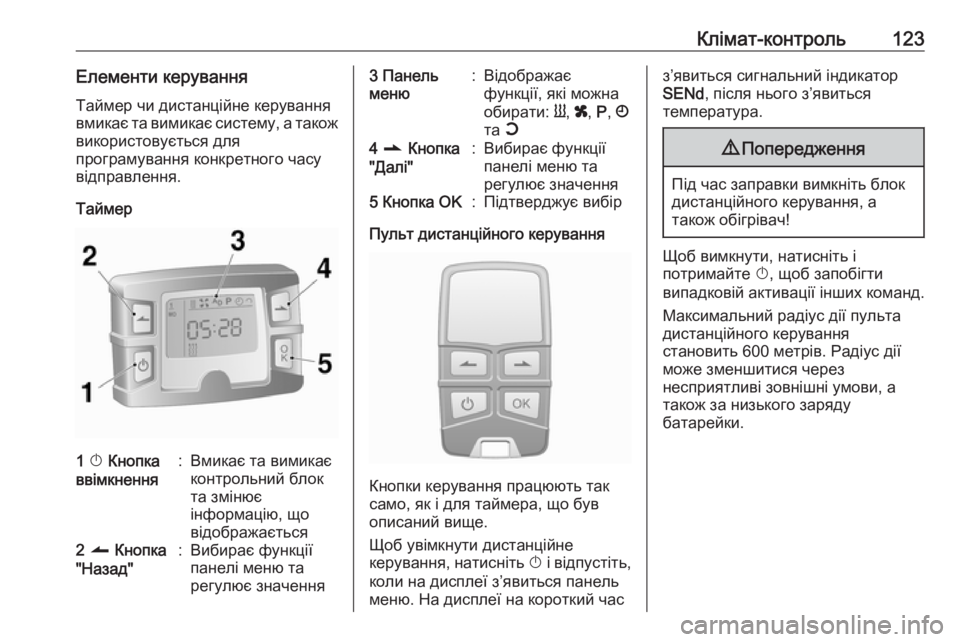

Клімат-контроль123Елементи керуванняТаймер чи дистанційне керування
вмикає та вимикає систему, а також використовується для
програмування конкретного часу
відправлення.
Таймер1 X Кнопка
ввімкнення:Вмикає та вимикає
контрольний блок
та змінює
інформацію, що
відображається2 q Кнопка
"Назад":Вибирає функції
панелі меню та
регулює значення3 Панель
меню:Відображає
функції, які можна
обирати: Y, x , P , Ö
та Y4 r Кнопка
"Далі":Вибирає функції
панелі меню та
регулює значення5 Кнопка OK:Підтверджує вибір
Пульт дистанційного керування
Кнопки керування працюють так
само, як і для таймера, що був
описаний вище.
Щоб увімкнути дистанційне
керування, натисніть X і відпустіть,
коли на дисплеї з’явиться панель меню. На дисплеї на короткий час
з’явиться сигнальний індикатор
SENd , після нього з’явиться
температура.9 Попередження
Під час заправки вимкніть блок
дистанційного керування, а
також обігрівач!
Щоб вимкнути, натисніть і
потримайте X, щоб запобігти
випадковій активації інших команд.
Максимальний радіус дії пультадистанційного керування
становить 600 метрів. Радіус дії
може зменшитися через
несприятливі зовнішні умови, а
також за низького заряду
батарейки.

124Клімат-контроль
Окрім пульта дистанційного
керування, за допомогою цієї
кнопки можна ввімкнути обігрів на
30 хвилин або вимкнути його.
Заміна батарейки
Замініть батарейку, коли радіус дії
пульта ДК зменшується, або коли
починає блимати символ заряду
батарейки.
Відкрийте кришку за допомогою
монети і замініть батарейку
(CR 2430 чи її еквівалент).
Пересвідчіться в тому, що нова
батарейка вставлена правильно
( < ), тобто позитивний бік
доторкається до позитивних
контактів. Поверніть кришку на
місце на зафіксуйте її.
Утилізуйте старі батарейки згідно з нормами захисту навколишнього
середовища.
Акумулятори не належать до
побутових відходів. Їх потрібно
здати на утилізацію до відповідних
приймальних пунктів.
Індикація помилок дистанційного керування
cobA:Поганий сигнал -
перевірте положенняconP:Немає сигналу -
підійдіть ближчеbALo:Низький заряд батарейки
- замініть їїErr:Системний збій -
зверніться на станцію
технічного
обслуговуванняAdd,
AddE:Система перебуває у
режимі навчання
Проведіть програмування
дистанційного керування
Якщо акумулятор автомобіля був
від'єднаний, індикатор у кнопці на
приладовій панелі засвічується, і
система конфігурує меню
дистанційного керування
автоматично. Якщо індикатор
блимає, натисніть OK на ДК,
виберіть Add або AddE і
підтвердьте вибір.
Також можна сконфігурувати
додаткові пульти ДК. Натисніть і
утримуйте кнопку, доки індикатор
не почне блимати, увімкніть
дистанційне керування, виберіть
Add і підтвердьте вибір.
AddE програмує лише поточний
пульт ДК і блокує усі попередні
сконфігуровані пульти. Add
програмує до 4 пультів ДК, але
одночасно в системі можна
використовувати тільки один пульт.

Клімат-контроль125Робота
Обігрів Y
Виберіть Y в панелі меню і
підтвердьте вибір. Попередньо
задана тривалість обігріву,
наприклад, L 30, миготить на
дисплеї. Заводське налаштування - 30 хвилин.
Щоб тимчасово змінити тривалість
обігріву, відрегулюйте його за
допомогою q або r, а потім
підтвердьте задане значення.
Тривалість можна відрегулювати
від 10 до 120 хвилин. Звертайте
увагу на тривалість обігріву у
зв'язку зі споживанням
електроенергії.
Щоб вимкнути обігрів, знову
виберіть Y у панелі меню і
підтвердьте вибір.
Вентиляція x
Виберіть x в панелі меню і
підтвердьте вибір.
Тривалість вентиляції можна
підтвердити чи відрегулювати.
Виведена на екран тривалість
зберігається без підтвердження.Щоб вимкнути обігрів, знову
виберіть x у панелі меню і
підтвердьте вибір.
Програмування P
Можна запрограмувати до 3
варіантів часу відправлення - усі в
межах одного дня або протягом
тижня.
● Виберіть P в панелі меню і
підтвердьте вибір.
● Виберіть відповідний номер необхідного налаштування: 1,
2 або 3 і підтвердьте вибір.
● Виберіть день і підтвердьте вибір.
● Виберіть годину і підтвердьте вибір.
● Виберіть хвилини і підтвердьте
вибір.
● Виберіть Y чи x і підтвердьте
вибір.
● За необхідності відрегулюйте тривалість роботи до
відправлення і підтвердьте вибір.При цьому підкреслюється
наступний слот пам'яті, який
необхідно запрограмувати, і на
екран виводиться відповідний день
тижня. Повторіть процедуру
програмування інших слотів
пам'яті.
Якщо натиснути X під час
процедури, система завершить її,
не зберігши задані налаштування.
Щоб видалити попередньо
збережений час відправлення,
виконуйте інструкції з
програмування, доки на екрані не
почне блимати символ Y.
Натискайте q або r, доки на
дисплеї не з’явиться oFF, а потім
підтвердьте вибір.
Обігрів зупиняється автоматично
через 5 хвилин після
запрограмованого часу
відправлення.
Примітка
Система дистанційного керування має температурний датчик, який
обчислює час роботи згідно з
навколишньою температурою та
бажаним рівнем обігріву (ECO чи
HIGH). Система запускається

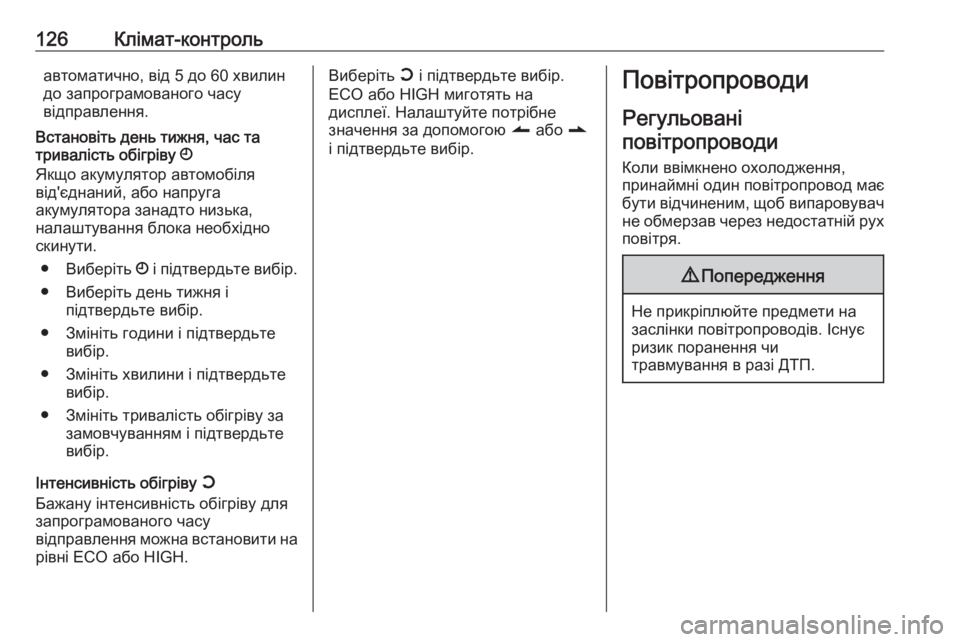

126Клімат-контрольавтоматично, від 5 до 60 хвилин
до запрограмованого часу
відправлення.
Встановіть день тижня, час та
тривалість обігріву Ö
Якщо акумулятор автомобіля
від'єднаний, або напруга
акумулятора занадто низька,
налаштування блока необхідно скинути.
● Виберіть Ö і підтвердьте вибір.
● Виберіть день тижня і підтвердьте вибір.
● Змініть години і підтвердьте вибір.
● Змініть хвилини і підтвердьте вибір.
● Змініть тривалість обігріву за замовчуванням і підтвердьте
вибір.
Інтенсивність обігріву Y
Бажану інтенсивність обігріву для
запрограмованого часу
відправлення можна встановити на
рівні ECO або HIGH.Виберіть Y і підтвердьте вибір.
ECO або HIGH миготять на
дисплеї. Налаштуйте потрібне
значення за допомогою q або r
і підтвердьте вибір.Повітропроводи
Регульовані
повітропроводи
Коли ввімкнено охолодження,
принаймні один повітропровод має
бути відчиненим, щоб випаровувач
не обмерзав через недостатній рух
повітря.9 Попередження
Не прикріплюйте предмети на
заслінки повітропроводів. Існує
ризик поранення чи
травмування в разі ДТП.

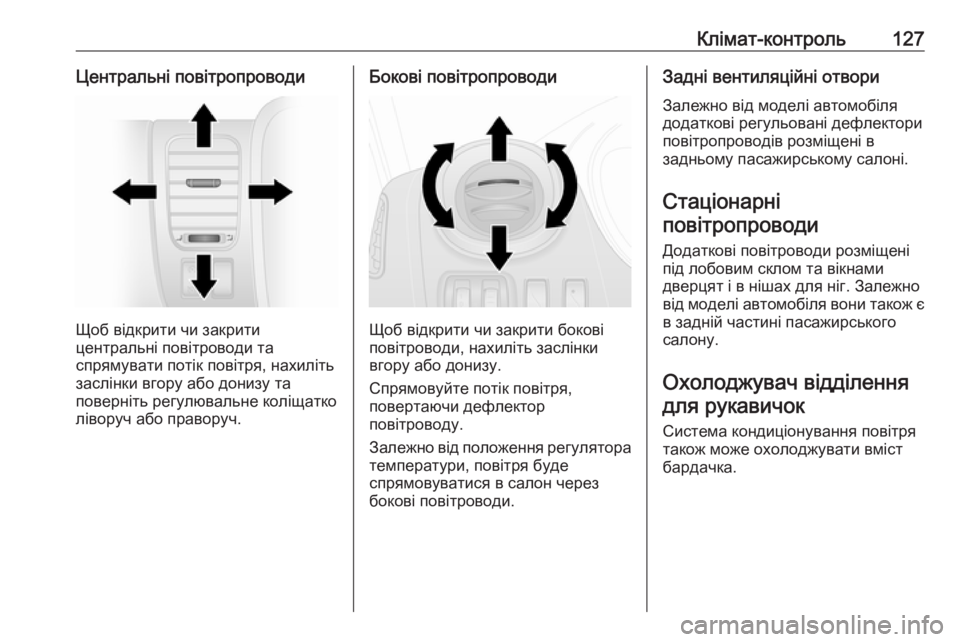

Клімат-контроль127Центральні повітропроводи
Щоб відкрити чи закрити
центральні повітроводи та
спрямувати потік повітря, нахиліть
заслінки вгору або донизу та
поверніть регулювальне коліщатко
ліворуч або праворуч.
Бокові повітропроводи
Щоб відкрити чи закрити бокові
повітроводи, нахиліть заслінки
вгору або донизу.
Спрямовуйте потік повітря,
повертаючи дефлектор
повітроводу.
Залежно від положення регулятора температури, повітря буде
спрямовуватися в салон через
бокові повітроводи.
Задні вентиляційні отвори
Залежно від моделі автомобіля
додаткові регульовані дефлектори
повітропроводів розміщені в
задньому пасажирському салоні.
Стаціонарні
повітропроводи
Додаткові повітроводи розміщені
під лобовим склом та вікнами
дверцят і в нішах для ніг. Залежно від моделі автомобіля вони також є в задній частині пасажирського
салону.
Охолоджувач відділення для рукавичок
Система кондиціонування повітря також може охолоджувати вмістбардачка.

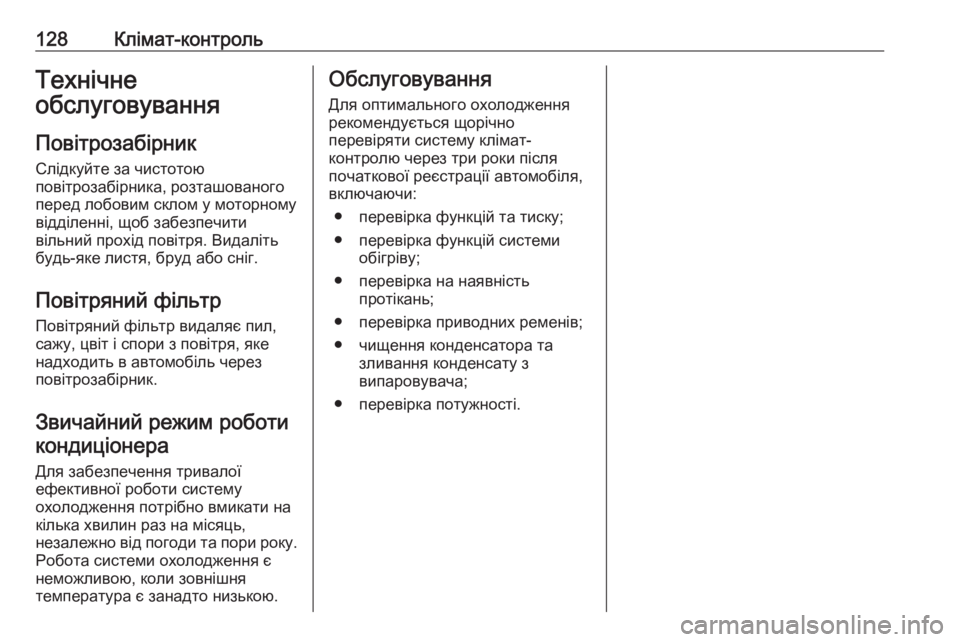

128Клімат-контрольТехнічне
обслуговування
Повітрозабірник
Слідкуйте за чистотою
повітрозабірника, розташованого
перед лобовим склом у моторному
відділенні, щоб забезпечити
вільний прохід повітря. Видаліть
будь-яке листя, бруд або сніг.
Повітряний фільтрПовітряний фільтр видаляє пил,
сажу, цвіт і спори з повітря, яке
надходить в автомобіль через
повітрозабірник.
Звичайний режим роботи кондиціонера
Для забезпечення тривалої
ефективної роботи систему
охолодження потрібно вмикати на
кілька хвилин раз на місяць,
незалежно від погоди та пори року. Робота системи охолодження є
неможливою, коли зовнішня
температура є занадто низькою.Обслуговування
Для оптимального охолодження
рекомендується щорічно
перевіряти систему клімат-
контролю через три роки після
початкової реєстрації автомобіля,
включаючи:
● перевірка функцій та тиску;
● перевірка функцій системи обігріву;
● перевірка на наявність протікань;
● перевірка приводних ременів;
● чищення конденсатора та зливання конденсату з
випаровувача;
● перевірка потужності.
