OPEL VIVARO B 2017.5 Betriebsanleitung (in German)

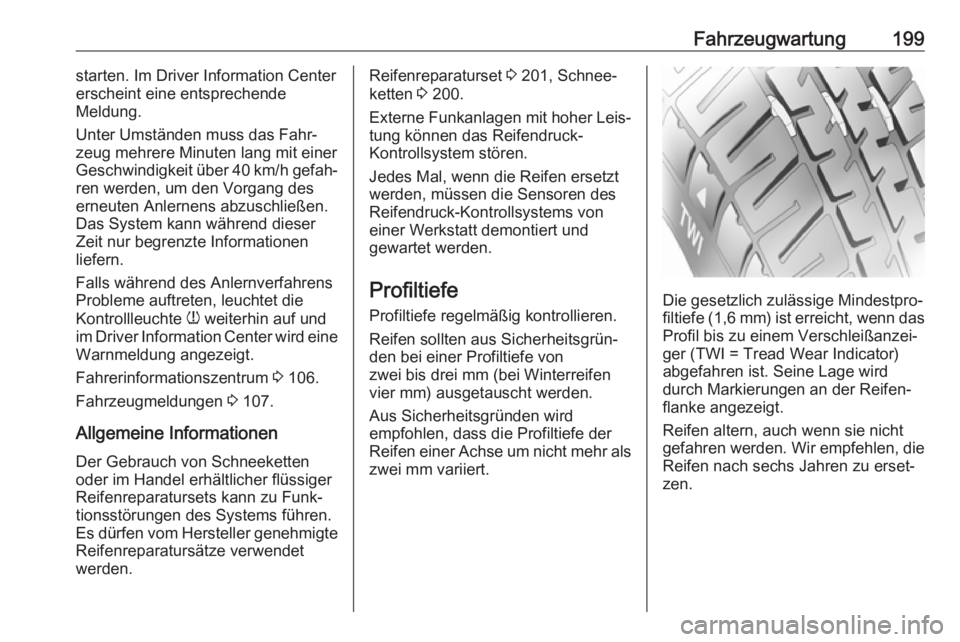

Fahrzeugwartung199starten. Im Driver Information Center
erscheint eine entsprechende
Meldung.
Unter Umständen muss das Fahr‐
zeug mehrere Minuten lang mit einer
Geschwindigkeit über 40 km/h gefah‐
ren werden, um den Vorgang des
erneuten Anlernens abzuschließen.
Das System kann während dieser
Zeit nur begrenzte Informationen
liefern.
Falls während des Anlernverfahrens
Probleme auftreten, leuchtet die
Kontrollleuchte w weiterhin auf und
im Driver Information Center wird eine Warnmeldung angezeigt.
Fahrerinformationszentrum 3 106.
Fahrzeugmeldungen 3 107.
Allgemeine Informationen
Der Gebrauch von Schneeketten
oder im Handel erhältlicher flüssiger
Reifenreparatursets kann zu Funk‐
tionsstörungen des Systems führen.
Es dürfen vom Hersteller genehmigte Reifenreparatursätze verwendet
werden.Reifenreparaturset 3 201, Schnee‐
ketten 3 200.
Externe Funkanlagen mit hoher Leis‐
tung können das Reifendruck-
Kontrollsystem stören.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems von
einer Werkstatt demontiert und
gewartet werden.
Profiltiefe Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von
zwei bis drei mm (bei Winterreifen
vier mm) ausgetauscht werden.
Aus Sicherheitsgründen wird
empfohlen, dass die Profiltiefe der
Reifen einer Achse um nicht mehr als zwei mm variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Seine Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen nach sechs Jahren zu erset‐
zen.

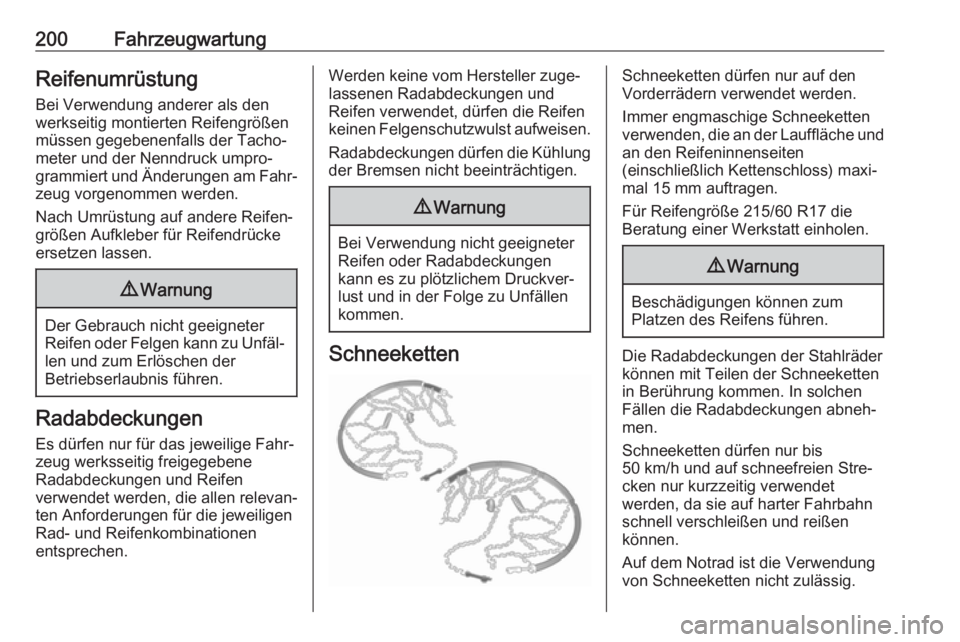

200FahrzeugwartungReifenumrüstungBei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐
zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen
verwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine vom Hersteller zuge‐
lassenen Radabdeckungen und
Reifen verwendet, dürfen die Reifen
keinen Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung der Bremsen nicht beeinträchtigen.9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Schneeketten
Schneeketten dürfen nur auf den
Vorderrädern verwendet werden.
Immer engmaschige Schneeketten verwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 15 mm auftragen.
Für Reifengröße 215/60 R17 die
Beratung einer Werkstatt einholen.9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Die Radabdeckungen der Stahlräder können mit Teilen der Schneekettenin Berührung kommen. In solchen
Fällen die Radabdeckungen abneh‐
men.
Schneeketten dürfen nur bis
50 km/h und auf schneefreien Stre‐
cken nur kurzzeitig verwendet
werden, da sie auf harter Fahrbahn
schnell verschleißen und reißen
können.
Auf dem Notrad ist die Verwendung
von Schneeketten nicht zulässig.

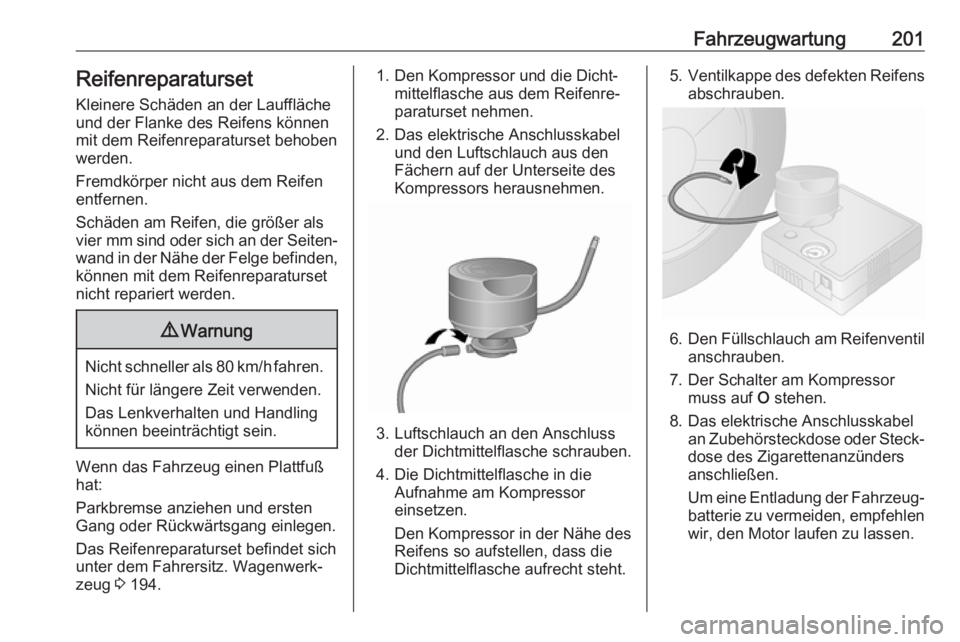

Fahrzeugwartung201ReifenreparatursetKleinere Schäden an der Lauffläche
und der Flanke des Reifens können
mit dem Reifenreparaturset behoben
werden.
Fremdkörper nicht aus dem Reifen entfernen.
Schäden am Reifen, die größer als vier mm sind oder sich an der Seiten‐
wand in der Nähe der Felge befinden, können mit dem Reifenreparaturset
nicht repariert werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht für längere Zeit verwenden.
Das Lenkverhalten und Handling
können beeinträchtigt sein.
Wenn das Fahrzeug einen Plattfuß
hat:
Parkbremse anziehen und ersten
Gang oder Rückwärtsgang einlegen.
Das Reifenreparaturset befindet sich
unter dem Fahrersitz. Wagenwerk‐
zeug 3 194.
1. Den Kompressor und die Dicht‐
mittelflasche aus dem Reifenre‐
paraturset nehmen.
2. Das elektrische Anschlusskabel und den Luftschlauch aus den
Fächern auf der Unterseite des
Kompressors herausnehmen.
3. Luftschlauch an den Anschluss der Dichtmittelflasche schrauben.
4. Die Dichtmittelflasche in die Aufnahme am Kompressor
einsetzen.
Den Kompressor in der Nähe des Reifens so aufstellen, dass die
Dichtmittelflasche aufrecht steht.
5. Ventilkappe des defekten Reifens
abschrauben.
6. Den Füllschlauch am Reifenventil
anschrauben.
7. Der Schalter am Kompressor muss auf O stehen.
8. Das elektrische Anschlusskabel an Zubehörsteckdose oder Steck‐
dose des Zigarettenanzünders
anschließen.
Um eine Entladung der Fahrzeug‐ batterie zu vermeiden, empfehlen wir, den Motor laufen zu lassen.

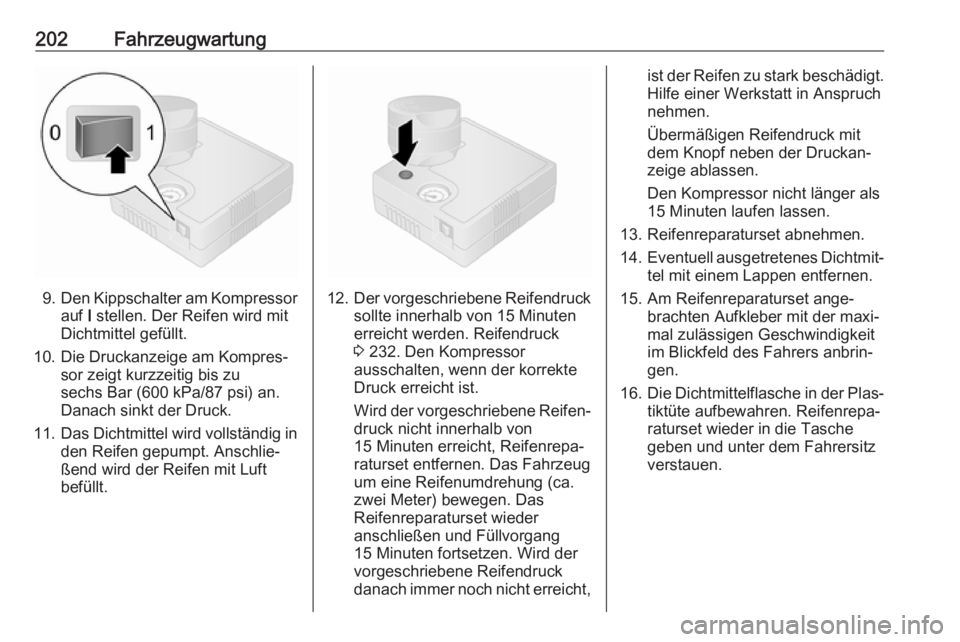

202Fahrzeugwartung
9.Den Kippschalter am Kompressor
auf I stellen. Der Reifen wird mit
Dichtmittel gefüllt.
10. Die Druckanzeige am Kompres‐ sor zeigt kurzzeitig bis zu
sechs Bar (600 kPa/87 psi) an.
Danach sinkt der Druck.
11. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft
befüllt.12. Der vorgeschriebene Reifendruck
sollte innerhalb von 15 Minuten
erreicht werden. Reifendruck
3 232. Den Kompressor
ausschalten, wenn der korrekte
Druck erreicht ist.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
15 Minuten erreicht, Reifenrepa‐
raturset entfernen. Das Fahrzeug um eine Reifenumdrehung (ca.
zwei Meter) bewegen. Das
Reifenreparaturset wieder
anschließen und Füllvorgang
15 Minuten fortsetzen. Wird der
vorgeschriebene Reifendruck
danach immer noch nicht erreicht,
ist der Reifen zu stark beschädigt. Hilfe einer Werkstatt in Anspruch
nehmen.
Übermäßigen Reifendruck mit
dem Knopf neben der Druckan‐
zeige ablassen.
Den Kompressor nicht länger als
15 Minuten laufen lassen.
13. Reifenreparaturset abnehmen.
14. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
15. Am Reifenreparaturset ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
16. Die Dichtmittelflasche in der Plas‐
tiktüte aufbewahren. Reifenrepa‐
raturset wieder in die Tasche
geben und unter dem Fahrersitz verstauen.

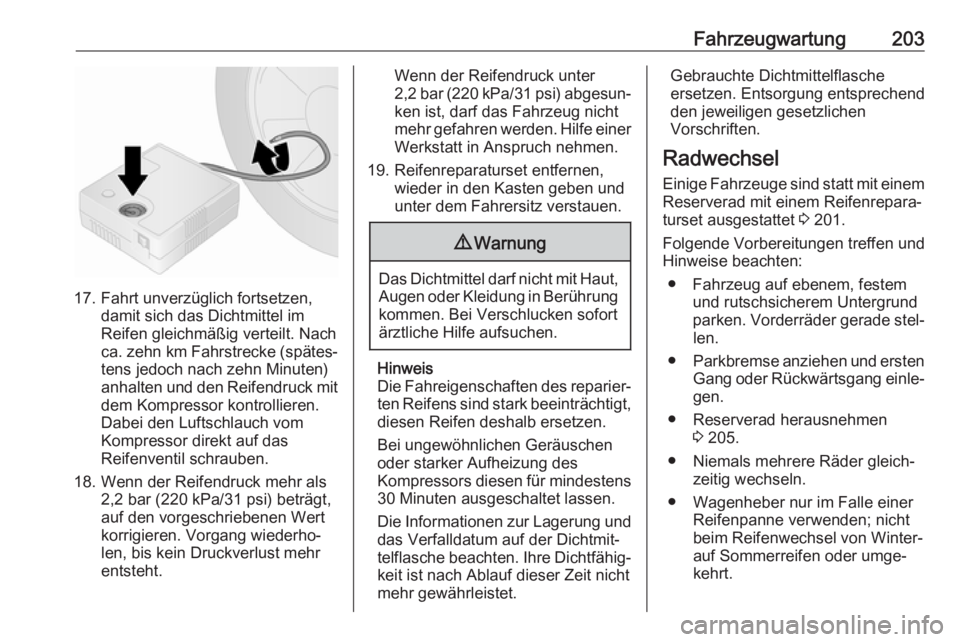

Fahrzeugwartung203
17. Fahrt unverzüglich fortsetzen,damit sich das Dichtmittel im
Reifen gleichmäßig verteilt. Nach
ca. zehn km Fahrstrecke (spätes‐
tens jedoch nach zehn Minuten)
anhalten und den Reifendruck mit dem Kompressor kontrollieren.
Dabei den Luftschlauch vom
Kompressor direkt auf das
Reifenventil schrauben.
18. Wenn der Reifendruck mehr als 2,2 bar (220 kPa/31 psi) beträgt,
auf den vorgeschriebenen Wert
korrigieren. Vorgang wiederho‐
len, bis kein Druckverlust mehr
entsteht.
Wenn der Reifendruck unter
2,2 bar (220 kPa /31 psi) abgesun‐
ken ist, darf das Fahrzeug nicht
mehr gefahren werden. Hilfe einer
Werkstatt in Anspruch nehmen.
19. Reifenreparaturset entfernen, wieder in den Kasten geben und
unter dem Fahrersitz verstauen.9 Warnung
Das Dichtmittel darf nicht mit Haut,
Augen oder Kleidung in Berührungkommen. Bei Verschlucken sofort
ärztliche Hilfe aufsuchen.
Hinweis
Die Fahreigenschaften des reparier‐ ten Reifens sind stark beeinträchtigt,
diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des
Kompressors diesen für mindestens 30 Minuten ausgeschaltet lassen.
Die Informationen zur Lagerung und
das Verfalldatum auf der Dichtmit‐ telflasche beachten. Ihre Dichtfähig‐ keit ist nach Ablauf dieser Zeit nicht
mehr gewährleistet.
Gebrauchte Dichtmittelflasche
ersetzen. Entsorgung entsprechend den jeweiligen gesetzlichen
Vorschriften.
Radwechsel Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 201.
Folgende Vorbereitungen treffen und
Hinweise beachten:
● Fahrzeug auf ebenem, festem und rutschsicherem Untergrund
parken. Vorderräder gerade stel‐ len.
● Parkbremse anziehen und ersten
Gang oder Rückwärtsgang einle‐gen.
● Reserverad herausnehmen 3 205.
● Niemals mehrere Räder gleich‐ zeitig wechseln.
● Wagenheber nur im Falle einer Reifenpanne verwenden; nicht
beim Reifenwechsel von Winter- auf Sommerreifen oder umge‐
kehrt.

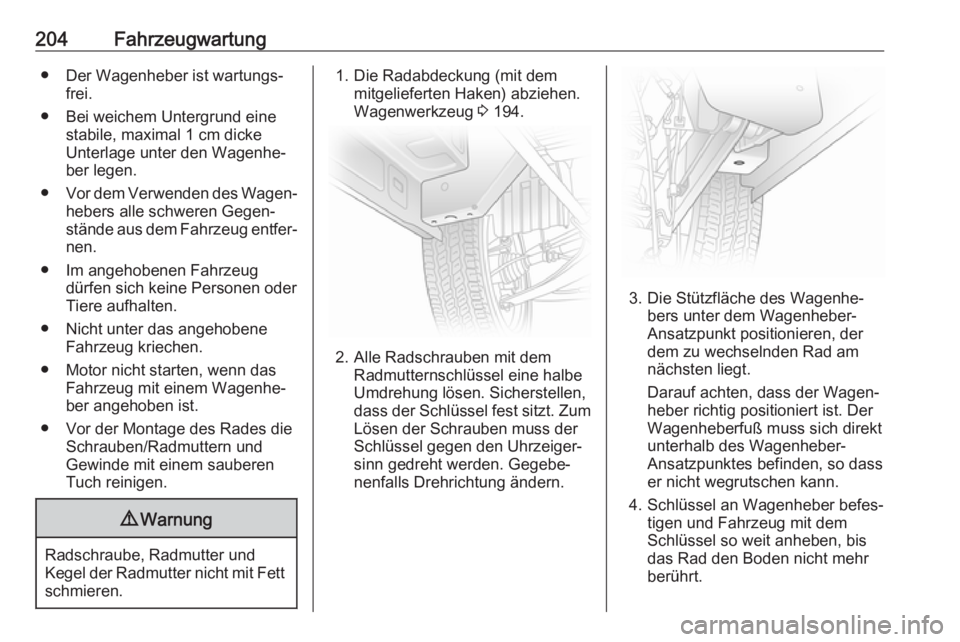

204Fahrzeugwartung● Der Wagenheber ist wartungs‐frei.
● Bei weichem Untergrund eine stabile, maximal 1 cm dicke
Unterlage unter den Wagenhe‐
ber legen.
● Vor dem Verwenden des Wagen‐
hebers alle schweren Gegen‐ stände aus dem Fahrzeug entfer‐ nen.
● Im angehobenen Fahrzeug dürfen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.
● Motor nicht starten, wenn das Fahrzeug mit einem Wagenhe‐
ber angehoben ist.
● Vor der Montage des Rades die Schrauben/Radmuttern und
Gewinde mit einem sauberen
Tuch reinigen.9 Warnung
Radschraube, Radmutter und
Kegel der Radmutter nicht mit Fett schmieren.
1. Die Radabdeckung (mit dem mitgelieferten Haken) abziehen.
Wagenwerkzeug 3 194.
2. Alle Radschrauben mit dem
Radmutternschlüssel eine halbe
Umdrehung lösen. Sicherstellen,
dass der Schlüssel fest sitzt. Zum Lösen der Schrauben muss der
Schlüssel gegen den Uhrzeiger‐
sinn gedreht werden. Gegebe‐
nenfalls Drehrichtung ändern.
3. Die Stützfläche des Wagenhe‐ bers unter dem Wagenheber-
Ansatzpunkt positionieren, der
dem zu wechselnden Rad am
nächsten liegt.
Darauf achten, dass der Wagen‐
heber richtig positioniert ist. Der
Wagenheberfuß muss sich direkt
unterhalb des Wagenheber-
Ansatzpunktes befinden, so dass
er nicht wegrutschen kann.
4. Schlüssel an Wagenheber befes‐ tigen und Fahrzeug mit dem
Schlüssel so weit anheben, bis
das Rad den Boden nicht mehr
berührt.

Fahrzeugwartung2055. Radschrauben entgegen demUhrzeigersinn ganz abschraubenund mit einem Tuch reinigen.
Radschrauben so ablegen, dass
die Gewinde nicht verschmutzt
werden.
6. Rad wechseln. Reserverad 3 205.
7. Radschrauben eindrehen.
8. Fahrzeug absenken und Wagen‐ heber entfernen.
9. Die Radschrauben über Kreuz mit
dem Radschlüssel festziehen.
Sicherstellen, dass der Schlüssel
fest sitzt. Zum Festziehen der
Schrauben muss der Schlüssel im Uhrzeigersinn gedreht werden.
Gegebenenfalls Drehrichtung
ändern.
Das Anzugsdrehmoment beträgt
160 Nm.
10. Die Radabdeckung wieder anbauen und sicherstellen, dass
vor der Montage die Ventilöffnung
in der Radabdeckung auf das
Reifenventil ausgerichtet ist.Hinweis
Sofern zutreffend Diebstahlsiche‐
rungsschrauben in der Nähe des
Reifenventils anbringen (andernfalls
ist es unter Umständen nicht
möglich, die Radabdeckungen
wieder anzubringen).
11. Ausgewechseltes Rad 3 205 und
Wagenwerkzeug verstauen 3 194.
12. Neues Rad am Fahrzeug auswuchten lassen.
Den Reifendruck des montierten
Reifens prüfen 3 232.
Das Anzugsmoment der
Radschrauben prüfen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.
Reserverad
Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 201.
Bei der Montage eines Reserverads, das sich von den anderen Rädernunterscheidet, ist dieses Reserverad
als Notrad zu betrachten und esmüssen die entsprechenden
Geschwindigkeitsbeschränkungen
eingehalten werden, auch wenn am Rad kein entsprechender Hinweis
angebracht ist. Nehmen Sie Kontakt
zu einer Werkstatt auf, um Informati‐
onen zur anwendbaren Geschwindig‐
keitsbeschränkung zu erhalten.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Muss bei einem vollbeladenen Fahr‐
zeug ein defekter Hinterreifen ausge‐
tauscht werden, kann ein Anheben
des Fahrzeuges mittels Wagenheber
nötig sein, um Zugang zum Reserve‐ rad zu erhalten.
Radwechsel 3 203.

206Fahrzeugwartung
Das Reserverad ist unter dem Unter‐
boden hinten angebracht und mögli‐
cherweise mit einer Radsicherungs‐
schraube befestigt, die nur mit der
mitgelieferten Radschraubenhülse
gelöst werden kann. Wagenwerk‐
zeug 3 194.
9 Warnung
Aufgrund des hohen Reifenge‐
wichts beim Lösen des Reserve‐
radträgers vorsichtig vorgehen.
Schraube 1 nicht vollständig
herausdrehen.
Reserverad mit einem geeigneten Gegenstand abstützen, um zu
verhindern, dass das Reserverad
beim Lösen der Schrauben des
Trägers plötzlich herausfällt -
Verletzungsgefahr!
Zum Lösen des Reserveradträgers
die Schraube 2 vollständig ausbauen
und die Schraube 1 lockern und
sicherstellen, dass sie nicht vollstän‐
dig herausgedreht wird. Dann den
Reserveradträger auf- und abwärts
und seitlich hin und her bewegen, bis die Schraube 1 freigegeben ist. Dann
den Trägerzusammenbau senken.
Beim Einlegen des Reserverads vor
dem Festziehen der Schrauben
sicherstellen, dass der Reserverad‐
träger richtig sitzt.
Sommer- und Winterreifen Bei der Verwendung von Winterreifen
kann das Reserverad immer noch mit
einem Sommerreifen ausgerüstet
sein.
Bei Einsatz dieses Reserverades mit
einem Sommerreifen kann es zu
verändertem Fahrverhalten kommen,
besonders auf glatten Straßenober‐
flächen.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist an einem Symbol (z. B. Pfeil) an der Reifenflanke erkennbar.
Bei entgegen der Laufrichtung
montierten Rädern gilt:
● Das Fahrverhalten kann beein‐ trächtigt sein. Einen defekten
Reifen umgehend ersetzen oder
instand setzen lassen und wieder anstelle des Reserverads
montieren.
● Nicht schneller als 80 km/h fahren.
● Bei Nässe und Schnee beson‐ ders vorsichtig fahren.

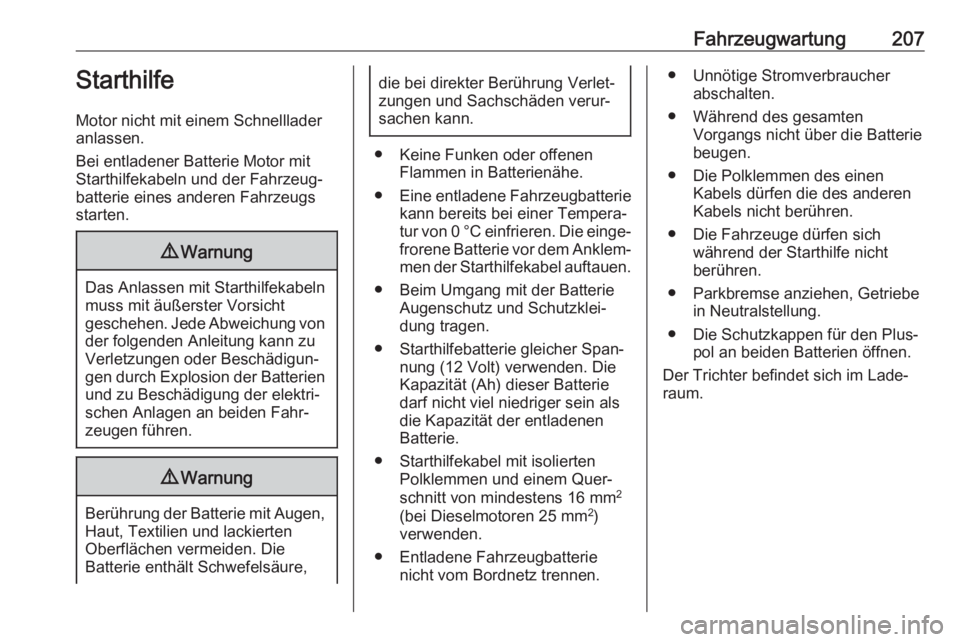

Fahrzeugwartung207Starthilfe
Motor nicht mit einem Schnelllader anlassen.
Bei entladener Batterie Motor mit
Starthilfekabeln und der Fahrzeug‐
batterie eines anderen Fahrzeugs
starten.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die
Batterie enthält Schwefelsäure,
die bei direkter Berührung Verlet‐
zungen und Sachschäden verur‐
sachen kann.
● Keine Funken oder offenen Flammen in Batterienähe.
● Eine entladene Fahrzeugbatterie
kann bereits bei einer Tempera‐
tur von 0 °C einfrieren. Die einge‐ frorene Batterie vor dem Anklem‐
men der Starthilfekabel auftauen.
● Beim Umgang mit der Batterie Augenschutz und Schutzklei‐
dung tragen.
● Starthilfebatterie gleicher Span‐ nung (12 Volt) verwenden. Die
Kapazität (Ah) dieser Batterie
darf nicht viel niedriger sein als
die Kapazität der entladenen
Batterie.
● Starthilfekabel mit isolierten Polklemmen und einem Quer‐
schnitt von mindestens 16 mm 2
(bei Dieselmotoren 25 mm 2
)
verwenden.
● Entladene Fahrzeugbatterie nicht vom Bordnetz trennen.
● Unnötige Stromverbraucherabschalten.
● Während des gesamten Vorgangs nicht über die Batterie
beugen.
● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht
berühren.
● Parkbremse anziehen, Getriebe in Neutralstellung.
● Die Schutzkappen für den Plus‐ pol an beiden Batterien öffnen.
Der Trichter befindet sich im Lade‐
raum.

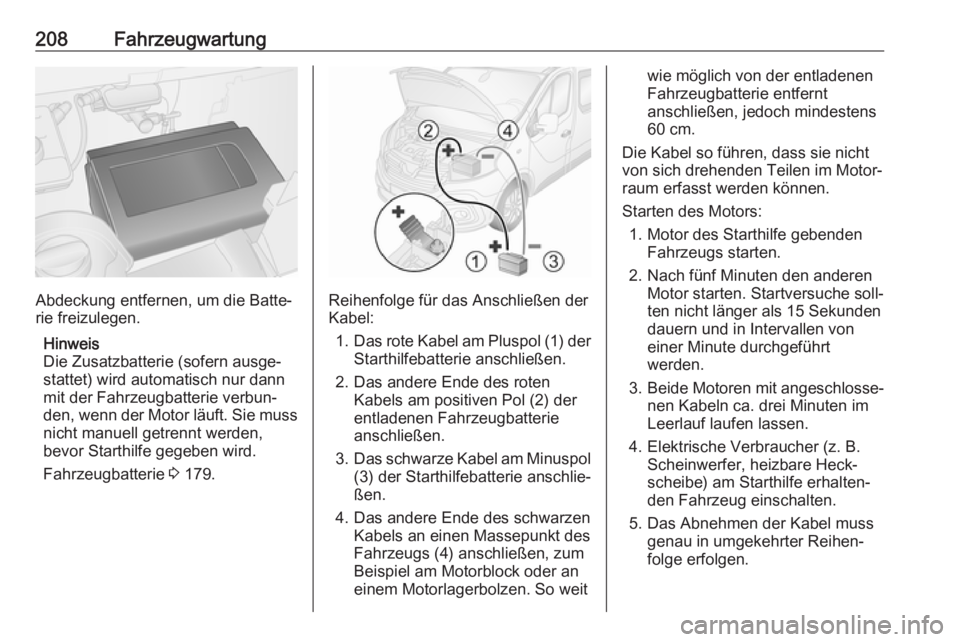

208Fahrzeugwartung
Abdeckung entfernen, um die Batte‐
rie freizulegen.
Hinweis
Die Zusatzbatterie (sofern ausge‐
stattet) wird automatisch nur dann
mit der Fahrzeugbatterie verbun‐
den, wenn der Motor läuft. Sie muss nicht manuell getrennt werden,
bevor Starthilfe gegeben wird.
Fahrzeugbatterie 3 179.Reihenfolge für das Anschließen der
Kabel:
1. Das rote Kabel am Pluspol (1) der
Starthilfebatterie anschließen.
2. Das andere Ende des roten Kabels am positiven Pol (2) der
entladenen Fahrzeugbatterie
anschließen.
3. Das schwarze Kabel am Minuspol
(3) der Starthilfebatterie anschlie‐
ßen.
4. Das andere Ende des schwarzen Kabels an einen Massepunkt des
Fahrzeugs (4) anschließen, zum
Beispiel am Motorblock oder an
einem Motorlagerbolzen. So weit
wie möglich von der entladenen
Fahrzeugbatterie entfernt
anschließen, jedoch mindestens
60 cm.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach fünf Minuten den anderen Motor starten. Startversuche soll‐
ten nicht länger als 15 Sekunden
dauern und in Intervallen von
einer Minute durchgeführt werden.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. drei Minuten im
Leerlauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, heizbare Heck‐
scheibe) am Starthilfe erhalten‐
den Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.
