OPEL VIVARO B 2017.5 Instruktionsbok

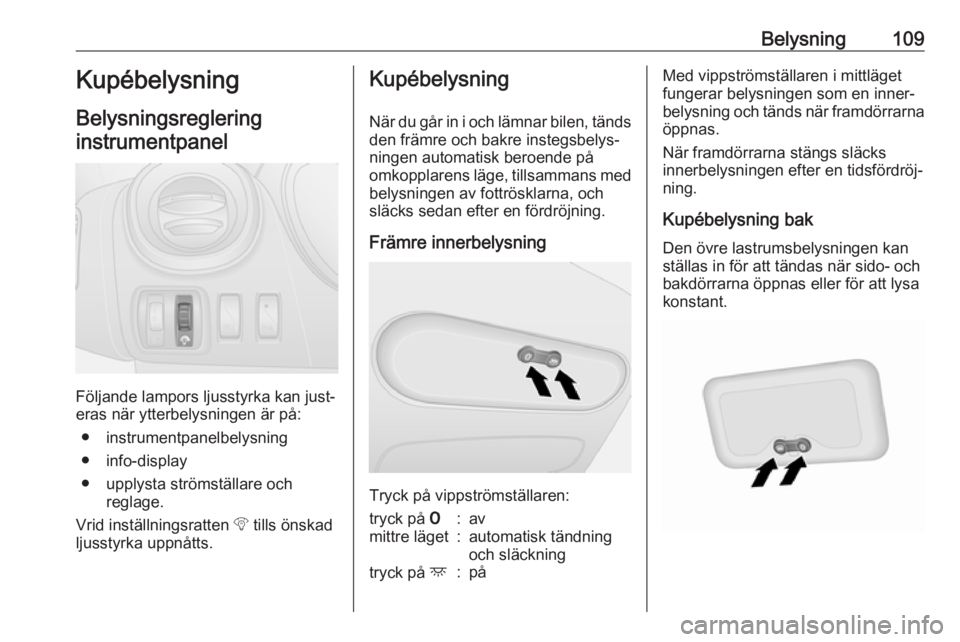

Belysning109Kupébelysning
Belysningsreglering
instrumentpanel
Följande lampors ljusstyrka kan just‐
eras när ytterbelysningen är på:
● instrumentpanelbelysning
● info-display
● upplysta strömställare och reglage.
Vrid inställningsratten b tills önskad
ljusstyrka uppnåtts.
Kupébelysning
När du går in i och lämnar bilen, tänds
den främre och bakre instegsbelys‐
ningen automatisk beroende på
omkopplarens läge, tillsammans med belysningen av fottrösklarna, och
släcks sedan efter en fördröjning.
Främre innerbelysning
Tryck på vippströmställaren:
tryck på 7:avmittre läget:automatisk tändning
och släckningtryck på d:påMed vippströmställaren i mittläget
fungerar belysningen som en inner‐ belysning och tänds när framdörrarna
öppnas.
När framdörrarna stängs släcks
innerbelysningen efter en tidsfördröj‐
ning.
Kupébelysning bak
Den övre lastrumsbelysningen kan
ställas in för att tändas när sido- och
bakdörrarna öppnas eller för att lysa
konstant.

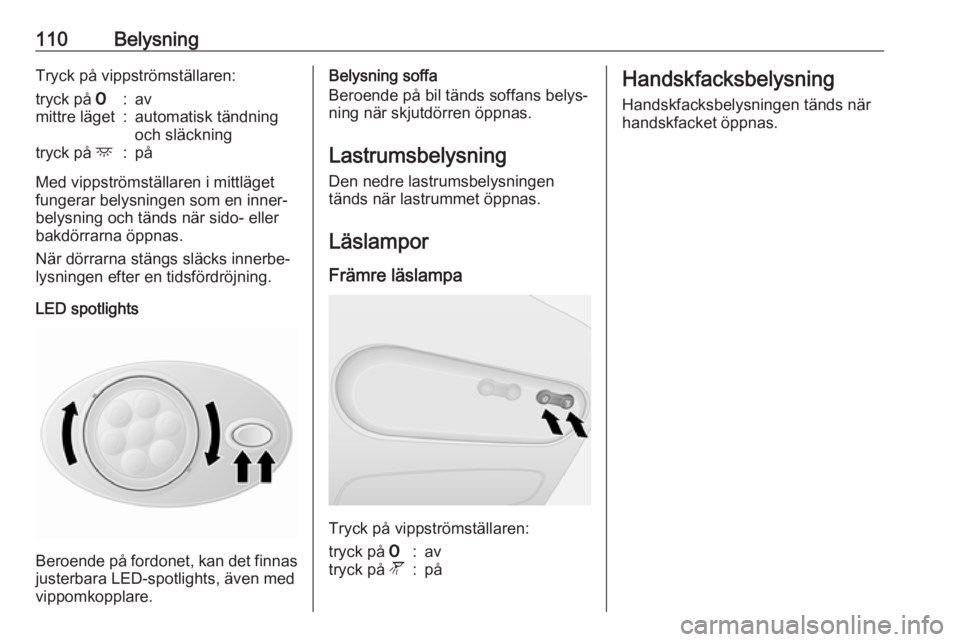

110BelysningTryck på vippströmställaren:tryck på 7:avmittre läget:automatisk tändning
och släckningtryck på d:på
Med vippströmställaren i mittläget
fungerar belysningen som en inner‐ belysning och tänds när sido- ellerbakdörrarna öppnas.
När dörrarna stängs släcks innerbe‐
lysningen efter en tidsfördröjning.
LED spotlights
Beroende på fordonet, kan det finnas justerbara LED-spotlights, även med
vippomkopplare.
Belysning soffa
Beroende på bil tänds soffans belys‐
ning när skjutdörren öppnas.
Lastrumsbelysning
Den nedre lastrumsbelysningen
tänds när lastrummet öppnas.
Läslampor Främre läslampa
Tryck på vippströmställaren:
tryck på 7:avtryck på l:påHandskfacksbelysning
Handskfacksbelysningen tänds när
handskfacket öppnas.

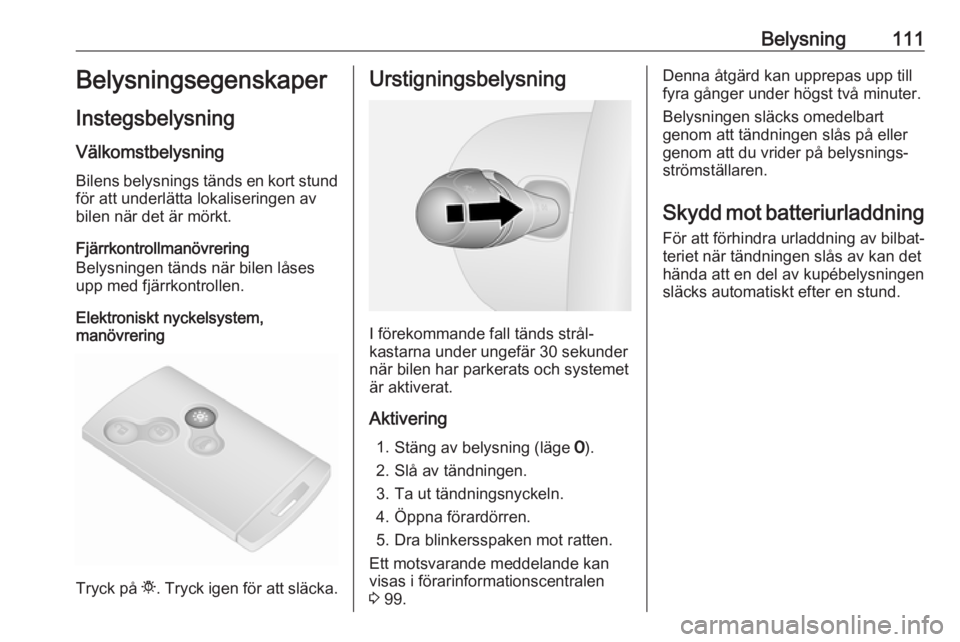

Belysning111Belysningsegenskaper
Instegsbelysning
Välkomstbelysning Bilens belysnings tänds en kort stundför att underlätta lokaliseringen av
bilen när det är mörkt.
Fjärrkontrollmanövrering
Belysningen tänds när bilen låses
upp med fjärrkontrollen.
Elektroniskt nyckelsystem,
manövrering
Tryck på t. Tryck igen för att släcka.
Urstigningsbelysning
I förekommande fall tänds strål‐
kastarna under ungefär 30 sekunder
när bilen har parkerats och systemet är aktiverat.
Aktivering 1. Stäng av belysning (läge 7).
2. Slå av tändningen.
3. Ta ut tändningsnyckeln.
4. Öppna förardörren.
5. Dra blinkersspaken mot ratten.
Ett motsvarande meddelande kan
visas i förarinformationscentralen
3 99.
Denna åtgärd kan upprepas upp till
fyra gånger under högst två minuter.
Belysningen släcks omedelbart
genom att tändningen slås på eller
genom att du vrider på belysnings‐
strömställaren.
Skydd mot batteriurladdning
För att förhindra urladdning av bilbat‐
teriet när tändningen slås av kan det
hända att en del av kupébelysningen
släcks automatiskt efter en stund.

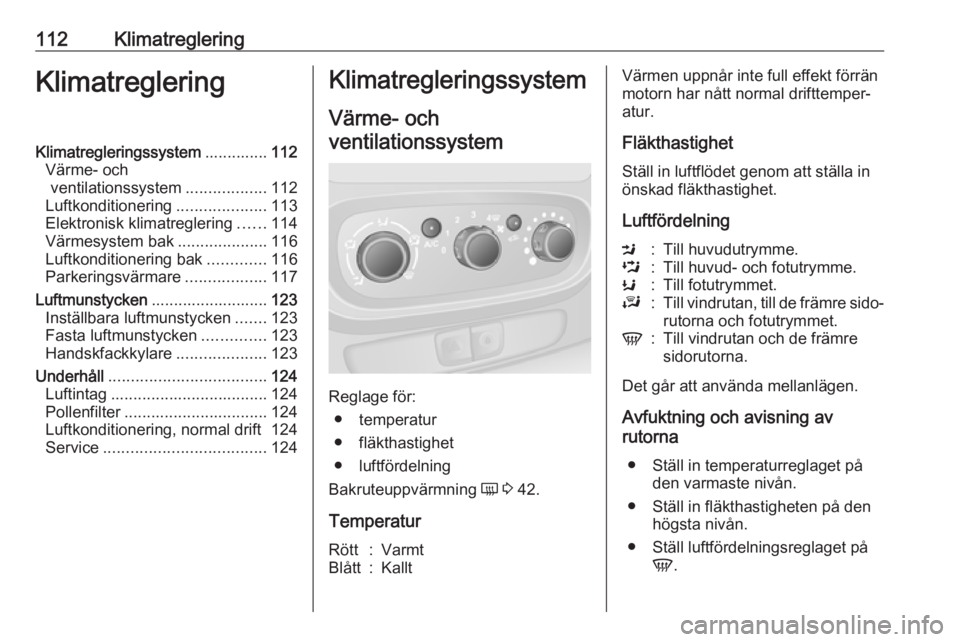

112KlimatregleringKlimatregleringKlimatregleringssystem..............112
Värme- och ventilationssystem ..................112
Luftkonditionering ....................113
Elektronisk klimatreglering ......114
Värmesystem bak ....................116
Luftkonditionering bak .............116
Parkeringsvärmare ..................117
Luftmunstycken .......................... 123
Inställbara luftmunstycken .......123
Fasta luftmunstycken ..............123
Handskfackkylare ....................123
Underhåll ................................... 124
Luftintag ................................... 124
Pollenfilter ................................ 124
Luftkonditionering, normal drift 124
Service .................................... 124Klimatregleringssystem
Värme- och
ventilationssystem
Reglage för: ● temperatur
● fläkthastighet
● luftfördelning
Bakruteuppvärmning Ü 3 42.
Temperatur
Rött:VarmtBlått:KalltVärmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
LuftfördelningM:Till huvudutrymme.L:Till huvud- och fotutrymme.K:Till fotutrymmet.J:Till vindrutan, till de främre sido‐rutorna och fotutrymmet.V:Till vindrutan och de främre
sidorutorna.
Det går att använda mellanlägen.
Avfuktning och avisning av
rutorna
● Ställ in temperaturreglaget på den varmaste nivån.
● Ställ in fläkthastigheten på den högsta nivån.
● Ställ luftfördelningsreglaget på V.

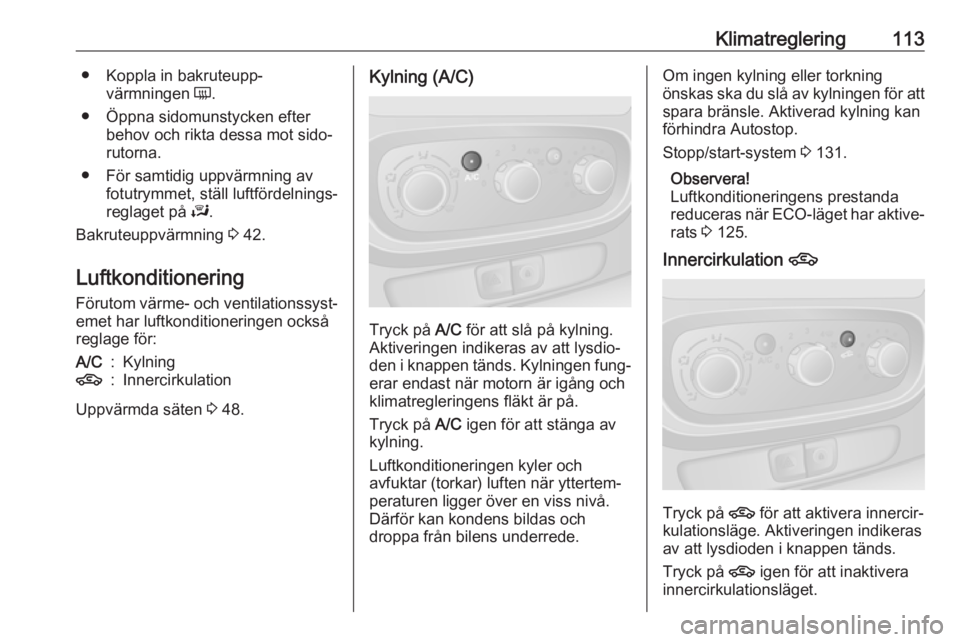

Klimatreglering113● Koppla in bakruteupp‐värmningen Ü.
● Öppna sidomunstycken efter behov och rikta dessa mot sido‐
rutorna.
● För samtidig uppvärmning av fotutrymmet, ställ luftfördelnings‐
reglaget på J.
Bakruteuppvärmning 3 42.
Luftkonditionering
Förutom värme- och ventilationssyst‐
emet har luftkonditioneringen också
reglage för:A/C:Kylning4:Innercirkulation
Uppvärmda säten 3 48.
Kylning (A/C)
Tryck på A/C för att slå på kylning.
Aktiveringen indikeras av att lysdio‐ den i knappen tänds. Kylningen fung‐
erar endast när motorn är igång och
klimatregleringens fläkt är på.
Tryck på A/C igen för att stänga av
kylning.
Luftkonditioneringen kyler och
avfuktar (torkar) luften när yttertem‐
peraturen ligger över en viss nivå.
Därför kan kondens bildas och
droppa från bilens underrede.
Om ingen kylning eller torkning
önskas ska du slå av kylningen för att
spara bränsle. Aktiverad kylning kan
förhindra Autostop.
Stopp/start-system 3 131.
Observera!
Luftkonditioneringens prestanda
reduceras när ECO-läget har aktive‐ rats 3 125.
Innercirkulation 4
Tryck på 4
för att aktivera innercir‐
kulationsläge. Aktiveringen indikeras
av att lysdioden i knappen tänds.
Tryck på 4 igen för att inaktivera
innercirkulationsläget.

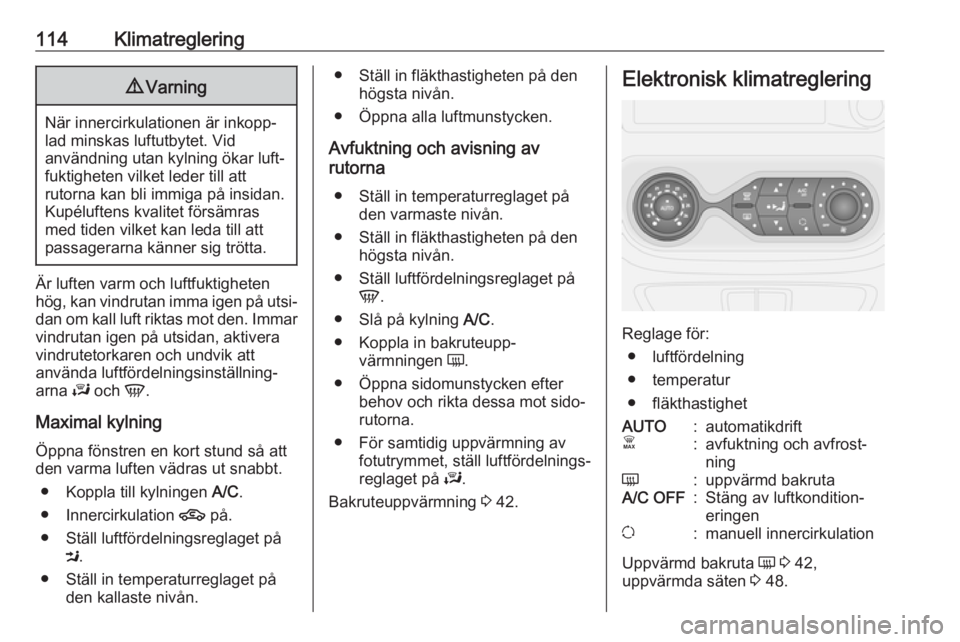

114Klimatreglering9Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid
användning utan kylning ökar luft‐
fuktigheten vilket leder till att
rutorna kan bli immiga på insidan. Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
Är luften varm och luftfuktigheten
hög, kan vindrutan imma igen på utsi‐ dan om kall luft riktas mot den. Immar
vindrutan igen på utsidan, aktivera
vindrutetorkaren och undvik att
använda luftfördelningsinställning‐
arna J och V.
Maximal kylning
Öppna fönstren en kort stund så att den varma luften vädras ut snabbt.
● Koppla till kylningen A/C.
● Innercirkulation 4 på.
● Ställ luftfördelningsreglaget på M.
● Ställ in temperaturreglaget på den kallaste nivån.
● Ställ in fläkthastigheten på denhögsta nivån.
● Öppna alla luftmunstycken.
Avfuktning och avisning av
rutorna
● Ställ in temperaturreglaget på den varmaste nivån.
● Ställ in fläkthastigheten på den högsta nivån.
● Ställ luftfördelningsreglaget på V.
● Slå på kylning A/C.
● Koppla in bakruteupp‐ värmningen Ü.
● Öppna sidomunstycken efter behov och rikta dessa mot sido‐
rutorna.
● För samtidig uppvärmning av fotutrymmet, ställ luftfördelnings‐
reglaget på J.
Bakruteuppvärmning 3 42.Elektronisk klimatreglering
Reglage för:
● luftfördelning
● temperatur
● fläkthastighet
AUTO:automatikdriftÊ:avfuktning och avfrost‐
ningÜ:uppvärmd bakrutaA/C OFF:Stäng av luftkondition‐
eringenu:manuell innercirkulation
Uppvärmd bakruta Ü 3 42,
uppvärmda säten 3 48.

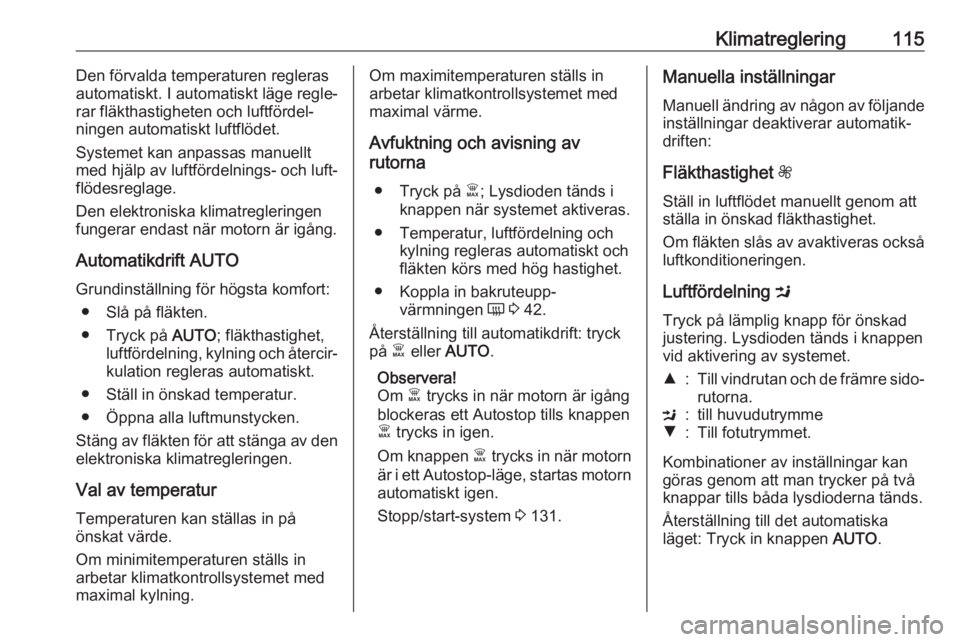

Klimatreglering115Den förvalda temperaturen regleras
automatiskt. I automatiskt läge regle‐
rar fläkthastigheten och luftfördel‐
ningen automatiskt luftflödet.
Systemet kan anpassas manuellt
med hjälp av luftfördelnings- och luft‐
flödesreglage.
Den elektroniska klimatregleringen
fungerar endast när motorn är igång.
Automatikdrift AUTO
Grundinställning för högsta komfort: ● Slå på fläkten.
● Tryck på AUTO; fläkthastighet,
luftfördelning, kylning och återcir‐ kulation regleras automatiskt.
● Ställ in önskad temperatur.
● Öppna alla luftmunstycken.
Stäng av fläkten för att stänga av den elektroniska klimatregleringen.
Val av temperatur
Temperaturen kan ställas in på
önskat värde.
Om minimitemperaturen ställs in
arbetar klimatkontrollsystemet med
maximal kylning.Om maximitemperaturen ställs in
arbetar klimatkontrollsystemet med
maximal värme.
Avfuktning och avisning av
rutorna
● Tryck på Ê; Lysdioden tänds i
knappen när systemet aktiveras.
● Temperatur, luftfördelning och kylning regleras automatiskt och
fläkten körs med hög hastighet.
● Koppla in bakruteupp‐ värmningen Ü 3 42.
Återställning till automatikdrift: tryck
på Ê eller AUTO .
Observera!
Om Ê trycks in när motorn är igång
blockeras ett Autostop tills knappen
Ê trycks in igen.
Om knappen Ê trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Stopp/start-system 3 131.Manuella inställningar
Manuell ändring av någon av följande
inställningar deaktiverar automatik‐
driften:
Fläkthastighet Z
Ställ in luftflödet manuellt genom att ställa in önskad fläkthastighet.
Om fläkten slås av avaktiveras också luftkonditioneringen.
Luftfördelning M
Tryck på lämplig knapp för önskad
justering. Lysdioden tänds i knappen
vid aktivering av systemet.R:Till vindrutan och de främre sido‐
rutorna.M:till huvudutrymmeS:Till fotutrymmet.
Kombinationer av inställningar kan
göras genom att man trycker på två
knappar tills båda lysdioderna tänds.
Återställning till det automatiska
läget: Tryck in knappen AUTO.

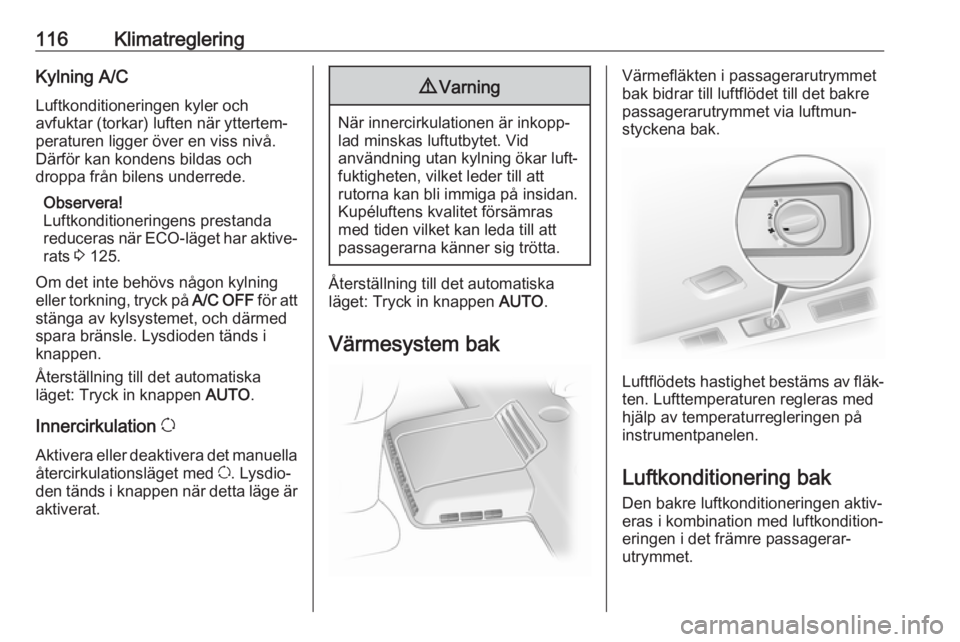

116KlimatregleringKylning A/CLuftkonditioneringen kyler och
avfuktar (torkar) luften när yttertem‐
peraturen ligger över en viss nivå.
Därför kan kondens bildas och
droppa från bilens underrede.
Observera!
Luftkonditioneringens prestanda reduceras när ECO-läget har aktive‐
rats 3 125.
Om det inte behövs någon kylning
eller torkning, tryck på A/C OFF för att
stänga av kylsystemet, och därmed
spara bränsle. Lysdioden tänds i
knappen.
Återställning till det automatiska
läget: Tryck in knappen AUTO.
Innercirkulation u
Aktivera eller deaktivera det manuella återcirkulationsläget med u. Lysdio‐
den tänds i knappen när detta läge är aktiverat.9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid
användning utan kylning ökar luft‐
fuktigheten, vilket leder till att
rutorna kan bli immiga på insidan. Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
Återställning till det automatiska
läget: Tryck in knappen AUTO.
Värmesystem bak
Värmefläkten i passagerarutrymmet
bak bidrar till luftflödet till det bakre
passagerarutrymmet via luftmun‐ styckena bak.
Luftflödets hastighet bestäms av fläk‐ ten. Lufttemperaturen regleras med
hjälp av temperaturregleringen på
instrumentpanelen.
Luftkonditionering bak
Den bakre luftkonditioneringen aktiv‐
eras i kombination med luftkondition‐
eringen i det främre passagerar‐
utrymmet.

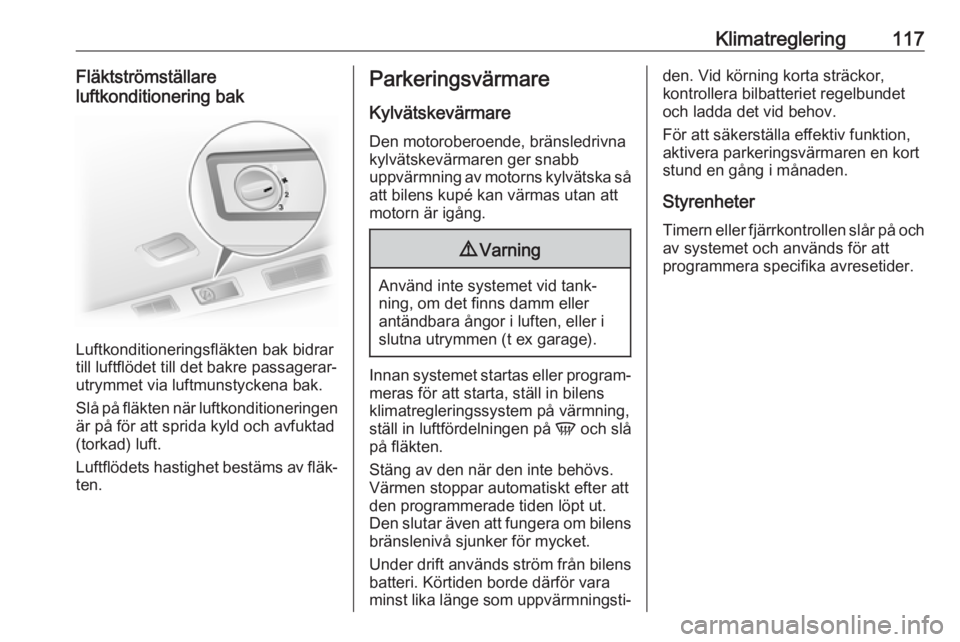

Klimatreglering117Fläktströmställare
luftkonditionering bak
Luftkonditioneringsfläkten bak bidrar
till luftflödet till det bakre passagerar‐
utrymmet via luftmunstyckena bak.
Slå på fläkten när luftkonditioneringen
är på för att sprida kyld och avfuktad
(torkad) luft.
Luftflödets hastighet bestäms av fläk‐ ten.
Parkeringsvärmare
Kylvätskevärmare
Den motoroberoende, bränsledrivna
kylvätskevärmaren ger snabb
uppvärmning av motorns kylvätska så att bilens kupé kan värmas utan att
motorn är igång.9 Varning
Använd inte systemet vid tank‐
ning, om det finns damm eller
antändbara ångor i luften, eller i
slutna utrymmen (t ex garage).
Innan systemet startas eller program‐
meras för att starta, ställ in bilens
klimatregleringssystem på värmning,
ställ in luftfördelningen på V och slå
på fläkten.
Stäng av den när den inte behövs.
Värmen stoppar automatiskt efter att
den programmerade tiden löpt ut.
Den slutar även att fungera om bilens bränslenivå sjunker för mycket.
Under drift används ström från bilens
batteri. Körtiden borde därför vara
minst lika länge som uppvärmningsti‐
den. Vid körning korta sträckor,
kontrollera bilbatteriet regelbundet
och ladda det vid behov.
För att säkerställa effektiv funktion,
aktivera parkeringsvärmaren en kort
stund en gång i månaden.
Styrenheter Timern eller fjärrkontrollen slår på och
av systemet och används för att
programmera specifika avresetider.

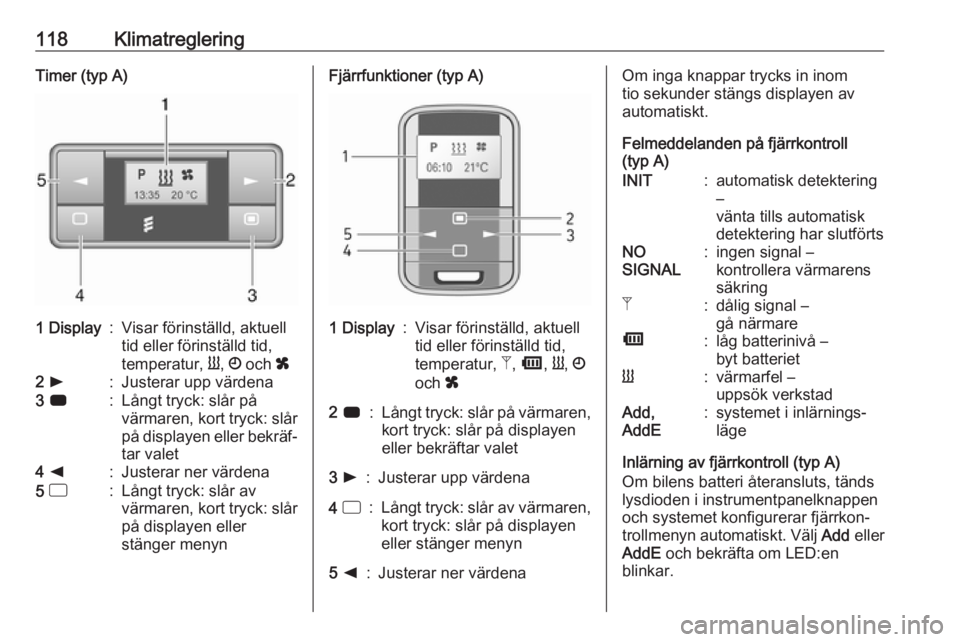

118KlimatregleringTimer (typ A)1 Display:Visar förinställd, aktuell
tid eller förinställd tid,
temperatur, Y, Ö och x2 l:Justerar upp värdena3 7:Långt tryck: slår på
värmaren, kort tryck: slår på displayen eller bekräf‐
tar valet4 k:Justerar ner värdena5 d:Långt tryck: slår av
värmaren, kort tryck: slår på displayen eller
stänger menynFjärrfunktioner (typ A)1 Display:Visar förinställd, aktuell
tid eller förinställd tid,
temperatur, Z, Ü , Y , Ö
och x2 7:Långt tryck: slår på värmaren,
kort tryck: slår på displayen
eller bekräftar valet3 l:Justerar upp värdena4 d:Långt tryck: slår av värmaren,
kort tryck: slår på displayen
eller stänger menyn5 k:Justerar ner värdenaOm inga knappar trycks in inom
tio sekunder stängs displayen av automatiskt.
Felmeddelanden på fjärrkontroll
(typ A)INIT:automatisk detektering
–
vänta tills automatisk
detektering har slutförtsNO
SIGNAL:ingen signal –
kontrollera värmarens
säkringZ:dålig signal –
gå närmareÜ:låg batterinivå –
byt batterietY:värmarfel –
uppsök verkstadAdd,
AddE:systemet i inlärnings‐
läge
Inlärning av fjärrkontroll (typ A)
Om bilens batteri återansluts, tänds
lysdioden i instrumentpanelknappen
och systemet konfigurerar fjärrkon‐
trollmenyn automatiskt. Välj Add eller
AddE och bekräfta om LED:en
blinkar.
