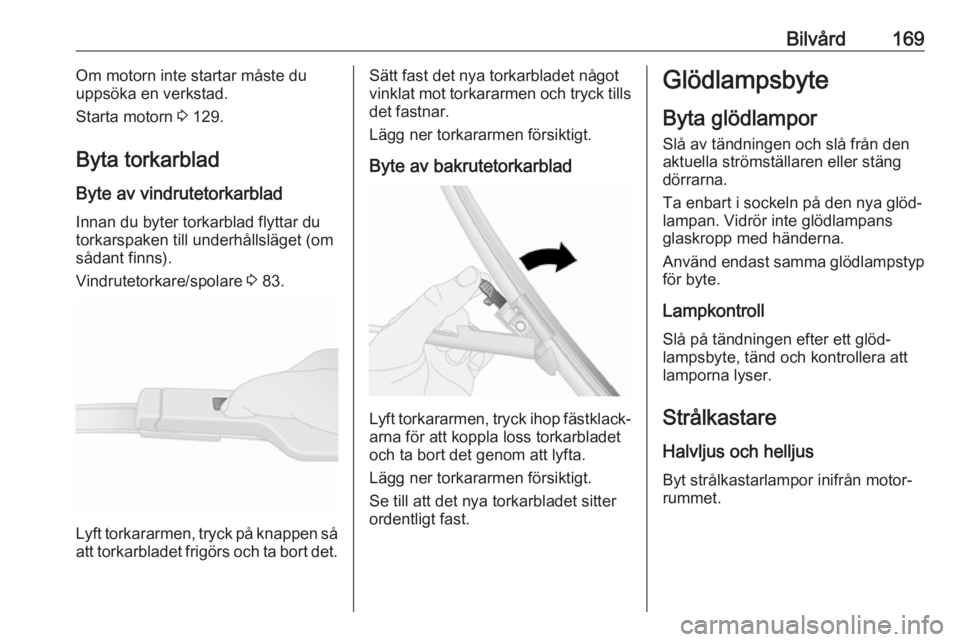

Bilvård169Om motorn inte startar måste du
uppsöka en verkstad.
Starta motorn 3 129.
Byta torkarblad
Byte av vindrutetorkarblad
Innan du byter torkarblad flyttar du torkarspaken till underhållsläget (om
sådant finns).
Vindrutetorkare/spolare 3 83.
Lyft torkararmen, tryck på knappen så
att torkarbladet frigörs och ta bort det.
Sätt fast det nya torkarbladet någotvinklat mot torkararmen och tryck tills det fastnar.
Lägg ner torkararmen försiktigt.
Byte av bakrutetorkarblad
Lyft torkararmen, tryck ihop fästklack‐
arna för att koppla loss torkarbladet
och ta bort det genom att lyfta.
Lägg ner torkararmen försiktigt.
Se till att det nya torkarbladet sitter
ordentligt fast.
Glödlampsbyte
Byta glödlamporSlå av tändningen och slå från den
aktuella strömställaren eller stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan. Vidrör inte glödlampans
glaskropp med händerna.
Använd endast samma glödlampstyp
för byte.
Lampkontroll
Slå på tändningen efter ett glöd‐
lampsbyte, tänd och kontrollera att
lamporna lyser.
Strålkastare
Halvljus och helljus
Byt strålkastarlampor inifrån motor‐
rummet.

170Bilvård

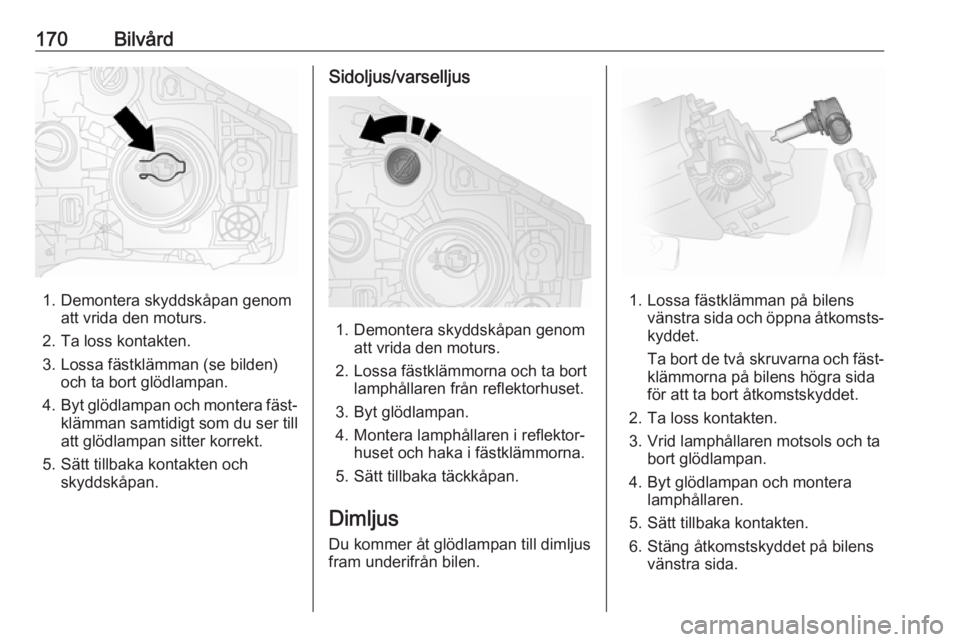

1. Demontera skyddskåpan genomatt vrida den moturs.
2. Ta loss kontakten.
3. Lossa fästklämman (se bilden) och ta bort glödlampan.
4. Byt glödlampan och montera fäst‐
klämman samtidigt som du ser till
att glödlampan sitter korrekt.
5. Sätt tillbaka kontakten och skyddskåpan.
Sidoljus/varselljus
1. Demontera skyddskåpan genomatt vrida den moturs.
2. Lossa fästklämmorna och ta bort lamphållaren från reflektorhuset.
3. Byt glödlampan.
4. Montera lamphållaren i reflektor‐ huset och haka i fästklämmorna.
5. Sätt tillbaka täckkåpan.
Dimljus Du kommer åt glödlampan till dimljus
fram underifrån bilen.
1. Lossa fästklämman på bilens vänstra sida och öppna åtkomsts‐
kyddet.
Ta bort de två skruvarna och fäst‐
klämmorna på bilens högra sida
för att ta bort åtkomstskyddet.
2. Ta loss kontakten.
3. Vrid lamphållaren motsols och ta bort glödlampan.
4. Byt glödlampan och montera lamphållaren.
5. Sätt tillbaka kontakten.
6. Stäng åtkomstskyddet på bilens vänstra sida.

Bilvård171Montera åtkomstskyddet på
bilens högra sida och sätt tillbaka
de två skruvarna.

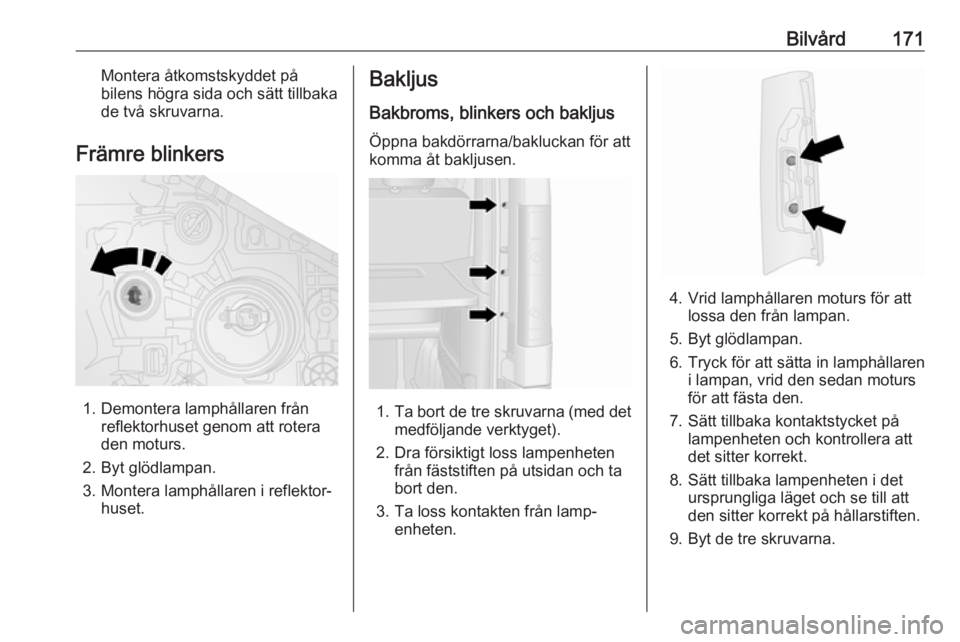

Främre blinkers
1. Demontera lamphållaren från reflektorhuset genom att rotera
den moturs.
2. Byt glödlampan.
3. Montera lamphållaren i reflektor‐ huset.
Bakljus
Bakbroms, blinkers och bakljus Öppna bakdörrarna/bakluckan för att
komma åt bakljusen.
1. Ta bort de tre skruvarna (med det
medföljande verktyget).
2. Dra försiktigt loss lampenheten från fäststiften på utsidan och ta
bort den.
3. Ta loss kontakten från lamp‐ enheten.
4. Vrid lamphållaren moturs för attlossa den från lampan.
5. Byt glödlampan.
6. Tryck för att sätta in lamphållaren i lampan, vrid den sedan moturs
för att fästa den.
7. Sätt tillbaka kontaktstycket på lampenheten och kontrollera att
det sitter korrekt.
8. Sätt tillbaka lampenheten i det ursprungliga läget och se till att
den sitter korrekt på hållarstiften.
9. Byt de tre skruvarna.

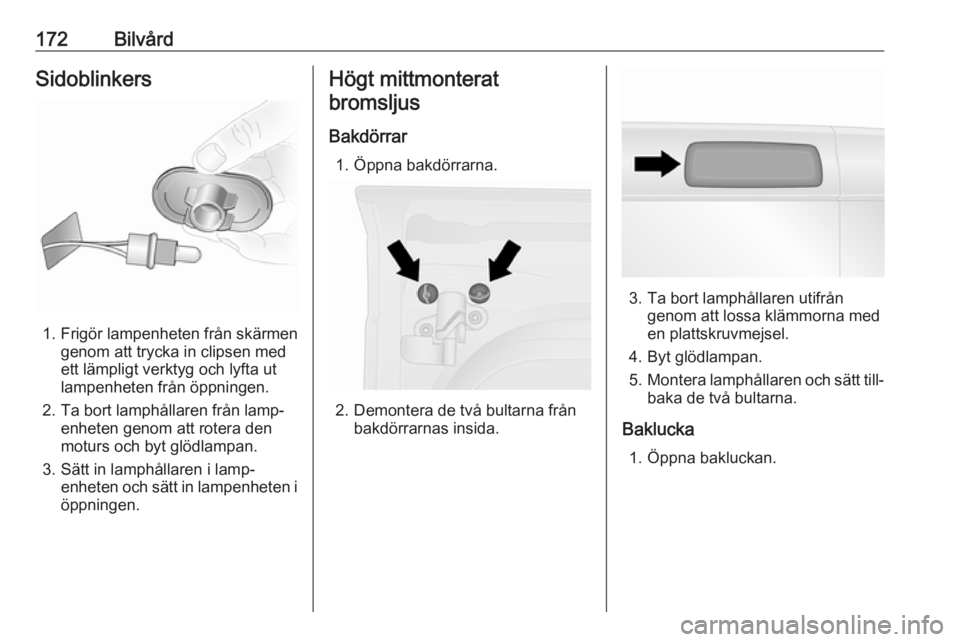

172BilvårdSidoblinkers
1. Frigör lampenheten från skärmengenom att trycka in clipsen med
ett lämpligt verktyg och lyfta ut
lampenheten från öppningen.
2. Ta bort lamphållaren från lamp‐ enheten genom att rotera den
moturs och byt glödlampan.
3. Sätt in lamphållaren i lamp‐ enheten och sätt in lampenheten i
öppningen.
Högt mittmonterat
bromsljus
Bakdörrar 1. Öppna bakdörrarna.
2. Demontera de två bultarna från bakdörrarnas insida.
3. Ta bort lamphållaren utifrångenom att lossa klämmorna med
en plattskruvmejsel.
4. Byt glödlampan.
5. Montera lamphållaren och sätt till‐
baka de två bultarna.
Baklucka 1. Öppna bakluckan.

Bilvård173

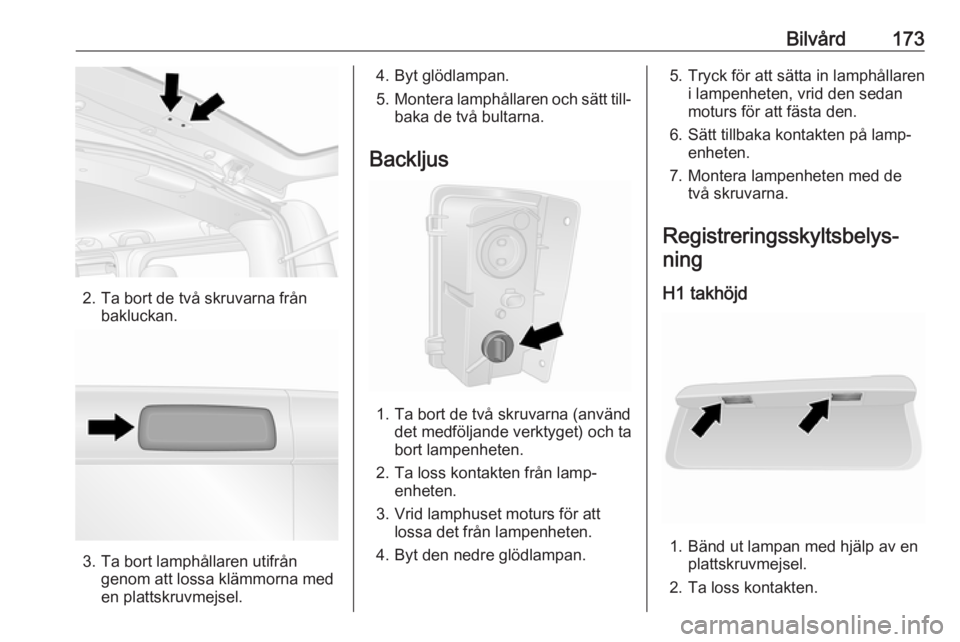

2. Ta bort de två skruvarna frånbakluckan.
3. Ta bort lamphållaren utifrån genom att lossa klämmorna med
en plattskruvmejsel.
4. Byt glödlampan.
5. Montera lamphållaren och sätt till‐
baka de två bultarna.
Backljus
1. Ta bort de två skruvarna (använd det medföljande verktyget) och ta
bort lampenheten.
2. Ta loss kontakten från lamp‐ enheten.
3. Vrid lamphuset moturs för att lossa det från lampenheten.
4. Byt den nedre glödlampan.
5. Tryck för att sätta in lamphållaren i lampenheten, vrid den sedan
moturs för att fästa den.
6. Sätt tillbaka kontakten på lamp‐ enheten.
7. Montera lampenheten med de två skruvarna.
Registreringsskyltsbelys‐ ning
H1 takhöjd
1. Bänd ut lampan med hjälp av en plattskruvmejsel.
2. Ta loss kontakten.

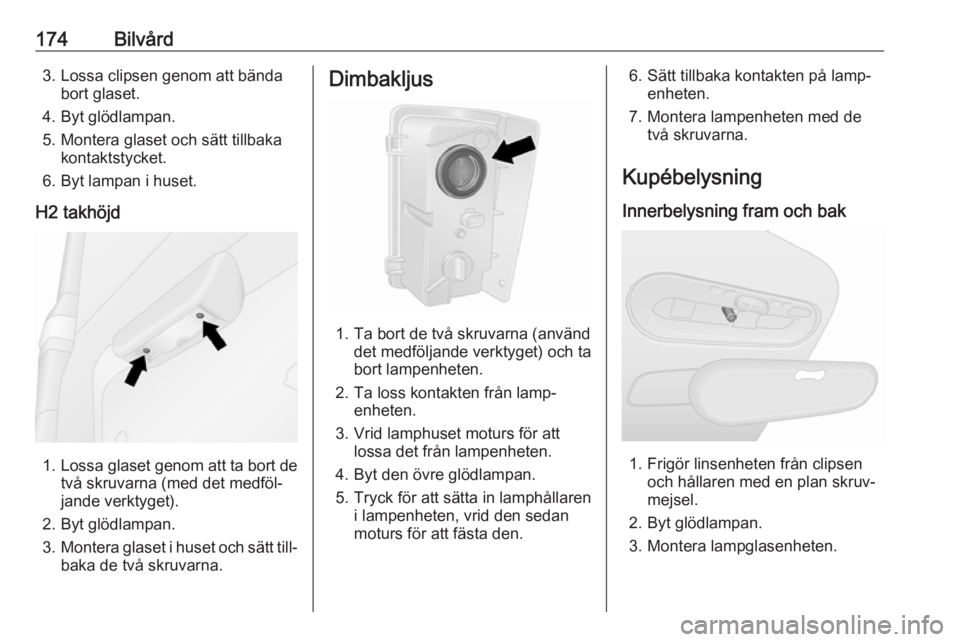

174Bilvård3. Lossa clipsen genom att bändabort glaset.
4. Byt glödlampan.
5. Montera glaset och sätt tillbaka kontaktstycket.
6. Byt lampan i huset.
H2 takhöjd
1. Lossa glaset genom att ta bort de
två skruvarna (med det medföl‐
jande verktyget).
2. Byt glödlampan.
3. Montera glaset i huset och sätt till‐
baka de två skruvarna.
Dimbakljus
1. Ta bort de två skruvarna (använd det medföljande verktyget) och ta
bort lampenheten.
2. Ta loss kontakten från lamp‐ enheten.
3. Vrid lamphuset moturs för att lossa det från lampenheten.
4. Byt den övre glödlampan.
5. Tryck för att sätta in lamphållaren i lampenheten, vrid den sedan
moturs för att fästa den.
6. Sätt tillbaka kontakten på lamp‐ enheten.
7. Montera lampenheten med de två skruvarna.
Kupébelysning
Innerbelysning fram och bak
1. Frigör linsenheten från clipsen och hållaren med en plan skruv‐
mejsel.
2. Byt glödlampan.
3. Montera lampglasenheten.

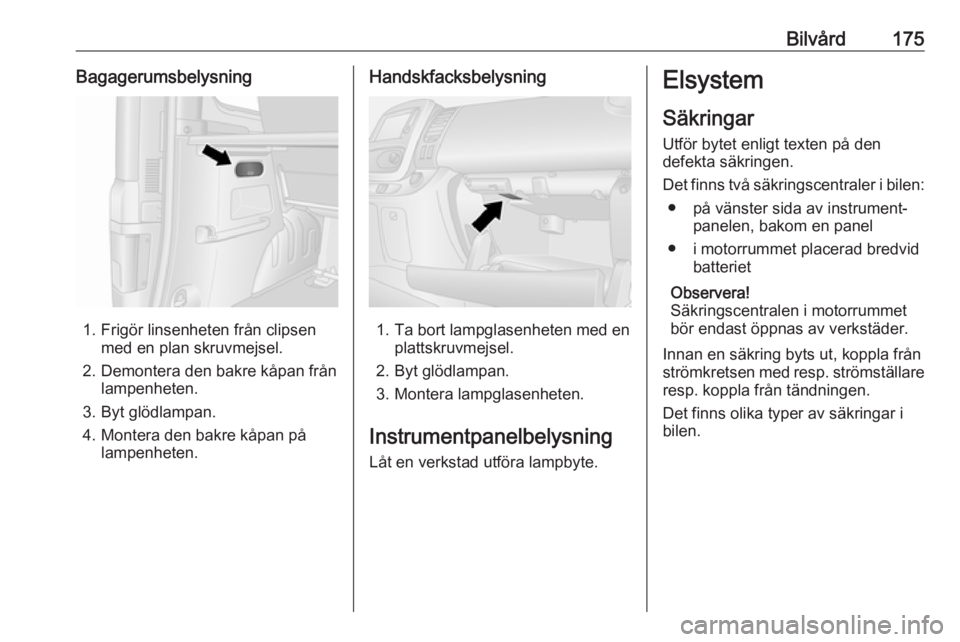

Bilvård175Bagagerumsbelysning
1. Frigör linsenheten från clipsenmed en plan skruvmejsel.
2. Demontera den bakre kåpan från lampenheten.
3. Byt glödlampan.
4. Montera den bakre kåpan på lampenheten.
Handskfacksbelysning
1. Ta bort lampglasenheten med enplattskruvmejsel.
2. Byt glödlampan.
3. Montera lampglasenheten.
Instrumentpanelbelysning Låt en verkstad utföra lampbyte.
Elsystem
Säkringar Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● på vänster sida av instrument‐ panelen, bakom en panel
● i motorrummet placerad bredvid batteriet
Observera!
Säkringscentralen i motorrummet
bör endast öppnas av verkstäder.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
Det finns olika typer av säkringar i
bilen.

176Bilvård

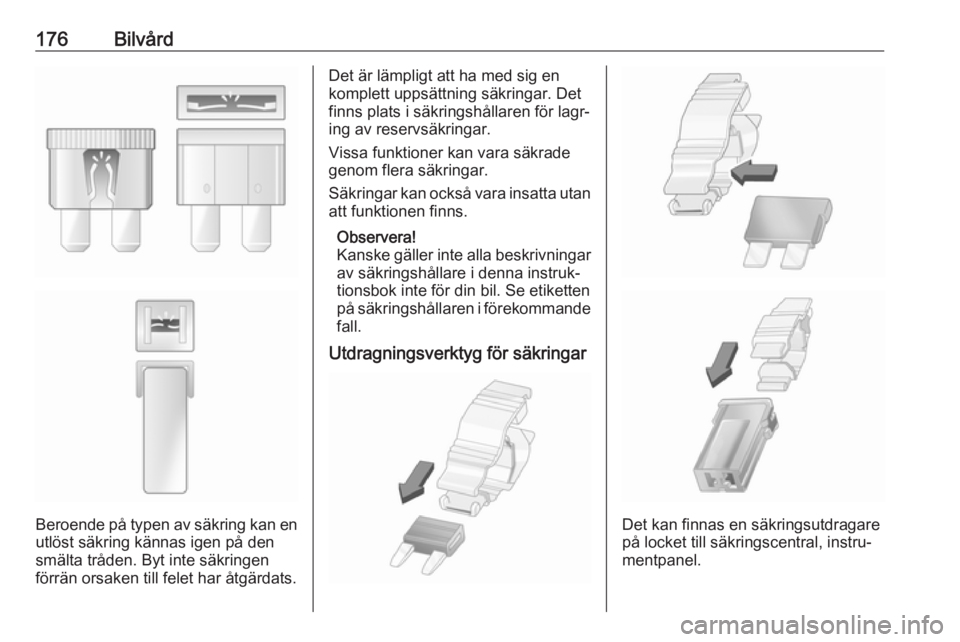

Beroende på typen av säkring kan enutlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Det är lämpligt att ha med sig en
komplett uppsättning säkringar. Det
finns plats i säkringshållaren för lagr‐
ing av reservsäkringar.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Observera!
Kanske gäller inte alla beskrivningar
av säkringshållare i denna instruk‐
tionsbok inte för din bil. Se etiketten
på säkringshållaren i förekommande fall.
Utdragningsverktyg för säkringar
Det kan finnas en säkringsutdragare
på locket till säkringscentral, instru‐
mentpanel.

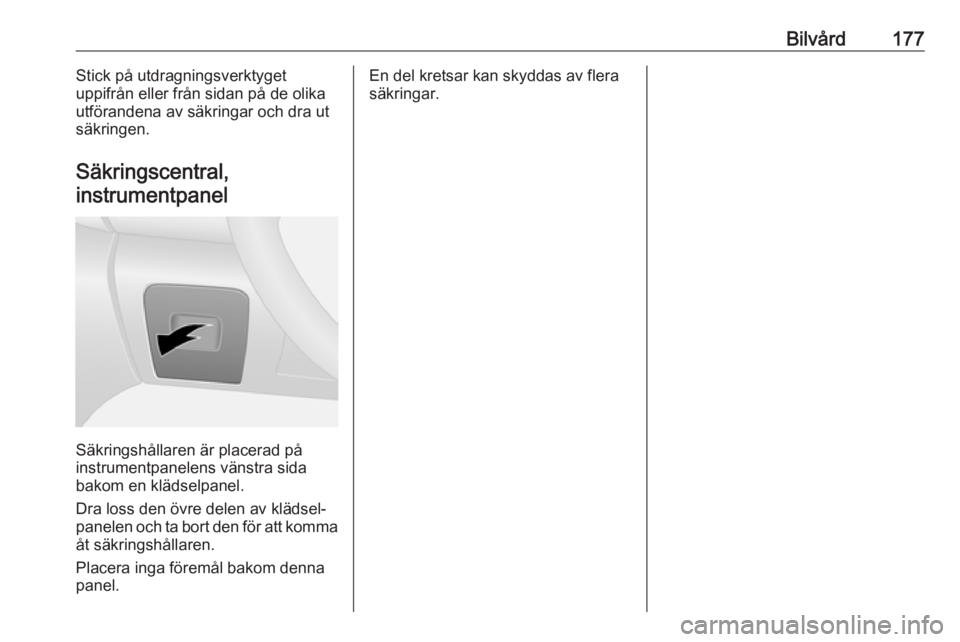

Bilvård177Stick på utdragningsverktyget
uppifrån eller från sidan på de olika utförandena av säkringar och dra utsäkringen.
Säkringscentral, instrumentpanel
Säkringshållaren är placerad på
instrumentpanelens vänstra sida
bakom en klädselpanel.
Dra loss den övre delen av klädsel‐
panelen och ta bort den för att komma
åt säkringshållaren.
Placera inga föremål bakom denna
panel.
En del kretsar kan skyddas av flera
säkringar.
