Mittarit ja käyttölaitteet89Polttoaineen ollessa vähissä myös
mittariston merkkivalo Y palaa
3 91 (jäljellä oleva ajomatka on noin
50 kilometriä): lisää polttoainetta heti
3 156.
Älä aja säiliötä tyhjäksi.
Dieselpolttoainejärjestelmä, ilmaus
3 169.
Huomautus
Sytytysvirta täytyy katkaista ennen tankkaamista sen varmistamiseksi,
että polttoainemäärä näkyy
näytössä oikein. Vältä pienten polt‐
toainemäärien lisäystä (esim. alle
viisi litraa) lukemien tarkkuuden
varmistamiseksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden
mukaista määrää ei ehkä voida
tankata.AdBlue-tasoilmaisin
AdBlue-nesteen jäljellä oleva määrä
prosentteina voidaan näyttää kuljet‐ tajan tietokeskuksessa 3 99.
Paina tuulilasinpyyhkimen vivun
päässä olevaa painiketta useita
kertoja, kunnes "jäljellä oleva AdBlue- määrä prosentteina" -valikko tulee
näyttöön.
Tasovaroitukset
Jos AdBlue-taso laskee määrätyn
arvon alle, tasovaroitus näkyy kuljet‐
tajan tietokeskuksessa 3 99.
Lisäksi merkkivalo Y 3 97 palaa
jatkuvasti ja samalla kuuluu ääni‐
merkki.
Täytä AdBlue-säiliö mahdollisimman
pian.
AdBlue 3 137.

90Mittarit ja käyttölaitteetPolttoainetaloudellisuudenmittari
Versiosta riippuen polttoainetaloudel‐
lisuuden mittari (tai "ajotavan ilmai‐
sin") tuottaa polttoainetalouden
hetkellisen lukeman kulloisenkin
ajotavan perusteella.
Mittari ilmoittaa kulloisenkin polttoai‐
netaloudellisuuden eri väreillä:
Vihreä:polttoainetaloudellisuus
on parhaimmillaanKeltainen:liian raju ajotapaOranssi:polttoainetaloudellisuus
huonoimmillaanPolttoainetaloudellisuuden mittari on
oletusarvoisesti käytössä.
Versiosta riippuen polttoainetaloudel‐
lisuuden mittari (tai "ajotavan ilmai‐
sin") voidaan poistaa käytöstä Info‐
tainment-järjestelmän kautta. Katso
lisätietoa Infotainment-järjestelmän
käyttöoppaasta.
Huoltonäyttö Kun sytytysvirta kytketään, ennen
seuraavaa huoltoa jäljellä oleva
ajomatka näkyy hetkellisesti kuljetta‐
jan tietokeskuksessa. Huoltoväli
saattaa vaihdella huomattavasti ajo-
olosuhteiden mukaan.
"Huoltoa edeltävä etäisyys" -näyttö
voidaan näyttää myös painamalla
pyyhinvivun päässä olevaa painiketta noin viisi sekuntia.
Kun ennen seuraavaa huoltoa on
jäljellä alle 1500 km tai yksi kuukausi ,
kuljettajan tietokeskuksessa näkyy
viesti.Kun ajomatka on 0 km tai huolto on
ajankohtainen, merkkivalo F syttyy
mittaristossa ja kuljettajan tietokes‐
kuksessa ja asiasta kertova viesti
näkyy kuljettajan tietokeskuksessa.
Auto on huollettava. Käänny korjaa‐
mon puoleen.
Huoltonäytön nollaaminen Huoltonäyttö on nollattava huollon
jälkeen:
Valitse kuljettajan tietokeskuksessa "huoltoa edeltävä etäisyys" -näyttö
painamalla toistuvasti pyyhinvivun
päässä olevaa painiketta ja pidä
painiketta sitten painettuna
kymmenen sekuntia, kunnes "huoltoa edeltävä etäisyys" -näyttö näytetään
jatkuvasti, ts. se ei enää vilku.
Joissakin autoissa painiketta voi olla
tarpeen pitää painettuna kaksi kertaa.
Toimi tällöin seuraavasti:
Valittuasi "huoltoa edeltävä etäisyys"
-näytön pidä painiketta painettuna
noin kymmenen sekuntia, kunnes
näytössä vilkkuu "huoltoa edeltävä
etäisyys". Nollaa huoltoväli sitten
pitämällä painiketta uudelleen painet‐ tuna noin kymmenen sekuntia.

Mittarit ja käyttölaitteet91Jos merkkivalo F ei sammu mittaris‐
tosta, aja vähintään 15 km ja katkaise
sitten sytytysvirta vähintään
yhdeksi minuutiksi ennen toimenpi‐
teen toistamista.
Ajotietokone 3 102.
Kuljettajan tietokeskus 3 99.
Huoltotiedot 3 200.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia
mittaristoversioita.
Varustelusta riippuen merkkivalojen
sijainti voi vaihdella.
Kun sytytysvirta on kytketty, useim‐ mat merkkivalot palavat hetken ajantoimintatestinä.
Merkkivalojen värit merkitsevät
seuraavaa:Punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐ tusSininen:Päällekytkennän vahvis‐ tusValkoinen:Päällekytkennän vahvis‐
tus

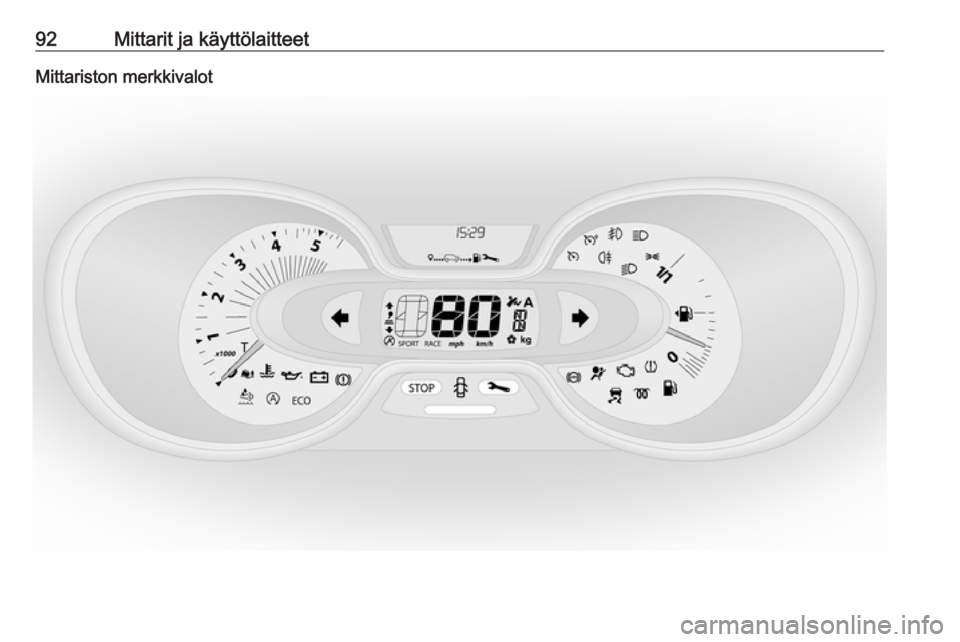

92Mittarit ja käyttölaitteetMittariston merkkivalot

Mittarit ja käyttölaitteet93Kattokonsolin merkkivalot
Yleiskuvaus
OSuuntavilkku 3 93XTurvavyömuistutin
3 94vTurvatyynyt ja turva‐
vyönkiristimet 3 94Ó PÄÄLLETurvatyynyn aktivointi
3 94* POISTurvatyynyn poista‐
minen käytöstä 3 94pLatausjärjestelmä
3 95ZToimintavian merkkivalo
3 95FHuolla auto pian 3 95CSammuta moottori
3 95RJarrujärjestelmä 3 95uLukkiutumaton jarrujär‐
jestelmä (ABS) 3 96kjVaihto ylös, vaihto alas
3 96RElektroninen ajonvakau‐
tusjärjestelmä 3 96ØElektroninen ajonvakau‐
tusjärjestelmä pois
päältä 3 96WJäähdytysnesteen
lämpötila 3 96!Hehkutus 3 97YAdBlue 3 97wRengaspaineiden
valvontajärjestelmä
3 97IMoottorin öljynpaine
3 97ECOPolttoaineen säästötila
3 98YPolttoaine vähissä
3 98DAutomaattinen
sammutus (Stop-start-
järjestelmä) 3 98\Automaattinen
sammutus estetty (Stop-
start-järjestelmä) 3 989Ulkovalot 3 988Ulkovalot 3 98CKaukovalot 3 98>Sumuvalot 3 98øTakasumuvalo 3 99mVakionopeussäädin
3 99UVakionopeussäätimen
nopeusrajoitin 3 99&Ajopiirturi 3 99yOvi auki 3 99
Suuntavilkku
O vilkkuu vihreänä.

94Mittarit ja käyttölaitteetVilkkuu suuntavalojen tai varoitusvilk‐kujen ollessa kytkettyinä.
Nopea vilkkuminen: suuntavilkun
lamppu tai sulake on viallinen.
Suuntavilkkujen ollessa toiminnassa
kuuluu varoitusäänimerkki.
Polttimon vaihto 3 171.
Sulakkeet 3 177.
Suuntavalot 3 107.
Turvavyömuistutin X palaa tai vilkkuu punaisena.
Jos turvavyötä ei ole kiinnitetty, merk‐ kivalo X vilkkuu auton nopeuden ylit‐
täessä noin 16 km/h. Varoitusääni
kuuluu myös enintään
kahden minuutin ajan.
Jos turvavyö kiinnitetään, merkkivalo
sammuu.
Huomautus
Etuistuimilla olevat painavat esineet
voivat sytyttää merkkivalon X.
Poista esine istuimelta tai kiinnitä turvavyö.9 Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Kolmipisteturvavyöt 3 54.
Turvatyynyt ja turvavyönkiristimet
v palaa keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Jos se ei syty tai syttyy ajon aikana,
turvatyynyjärjestelmässä tai turva‐
vyönkiristimessä on vika. Turvatyynyt ja turvavyönkiristimet eivät ehkä
laukea onnettomuudessa.
Turvavyönkiristimien tai turvatyyny‐
jen lauettua v palaa jatkuvasti.
9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavyönkiristimet, turvatyynyjär‐
jestelmä 3 53, 3 57.
Turvatyynyn poistaminen käytöstä
Ó ON palaa keltaisena.
Etumatkustajan turvatyyny on
käytössä.
* OFF palaa keltaisena.
Etumatkustajan turvatyyny on pois
käytöstä 3 62.
Jos molemmat merkkivalot ÓON ja
* OFF palavat samanaikaisesti,
järjestelmässä on vika. Järjestelmän
tila ei ole havaittavissa, siksi kukaan
ei saa istua etumatkustajan istui‐
mella. Käänny heti korjaamon
puoleen.
Jos valot palavat yhdessä merkkiva‐
lon v tai F kanssa, käänny korjaa‐
mon puoleen.

Mittarit ja käyttölaitteet959Vaara
Lapsen kuolemaan johtavan
henkilövahingon vaara, jos lasten
turvalaitetta käytetään etuistui‐
mella etumatkustajan turvatyynyn
ollessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan
turvatyynyn ollessa poiskytket‐
tynä.
Turvatyynyjärjestelmä 3 57, turva‐
vyönkiristimet 3 53 , turvatyynyn pois‐
taminen käytöstä 3 62.
Latausjärjestelmä
p palaa punaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Palaa moottorin käydessä
Jos merkkivalo p syttyy moottorin
käydessä (samalla, kun merkkivalo
C syttyy ja äänimerkki kuuluu),
pysäytä auto ja sammuta moottori.
Auton akku ei lataudu. Moottorin
jäähdytys saattaa olla keskeytynyt.
Jarrutusta ei ehkä tehosteta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessäHäiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
viipymättä korjaamon puoleen.
Huolla auto pian
F palaa keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.Voi palaa yhdessä muiden merkkiva‐
lojen kanssa, kuljettajan tietokeskuk‐
sessa 3 99 voi näkyä asiasta
kertova viesti. Käänny välittömästi
korjaamon puoleen.
Sammuta moottori
C palaa punaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Jos valo palaa yhdessä muiden merk‐
kivalojen kanssa (esim. p, I ja R)
samalla kun varoitusääni kuuluu ja
kuljettajan tietokeskuksessa 3 99
näkyy vastaava viesti, sammuta
moottori heti ja käänny korjaamon
puoleen.
Jarrujärjestelmä
R palaa punaisena.
Palaa, kun sytytysvirta ja seisonta‐
jarru on kytketty 3 144 ja sammuu,
kun seisontajarru vapautetaan.
Syttyy, kun seisontajarru vapaute‐
taan, jos jarrunesteen määrä on liian
alhainen 3 166.

96Mittarit ja käyttölaitteet9Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Jos R syttyy yhdessä merkkivalon
C kanssa ja myös äänimerkki
kuuluu, jarrujärjestelmässä on vika.
Kuljettajan tietokeskuksessa näkyy myös vastaava viesti 3 99. Käänny
välittömästi korjaamon puoleen.
Jarrujärjestelmä 3 143.
Lukkiutumaton jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa hetken sytytysvirran kytkemi‐
sen jälkeen. Järjestelmä on toiminta‐
valmis, kun u sammuu.
Jos merkkivalo u ei sammu muuta‐
man sekunnin kuluttua tai jos se
syttyy ajon aikana, ABS-järjestel‐
mässä on vika. Merkkivalo F saattaa
myös syttyä mittaristossa ja kuljetta‐
jan tietokeskuksessa 3 99 saattaa
näkyä asiasta kertova viesti. Jarrujär‐
jestelmä toimii edelleen mutta ilmanABS-toimintoa.
Jos merkkivalot u, F , R ja C sytty‐
vät, jarrujärjestelmässä on vika.
Vastaava viesti näkyy kuljettajan
tietokeskuksessa. Käänny välittö‐
mästi korjaamon puoleen.
Lukkiutumaton jarrujärjestelmä
(ABS) 3 144.
Vaihto ylös k tai j palaa.
On suositeltavaa vaihtaa vaihdetta
valon palaessa polttoainetalouden
parantamiseksi.
Elektroninen ajonvakautus‐ järjestelmä
R vilkkuu tai palaa keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.Merkkivalo vilkkuu ajon aikana
Järjestelmä on kytkeytynyt aktiivisesti toimintaan. Moottorin teho voi heiken‐
tyä ja auto voi hieman jarruttaa auto‐
maattisesti.
Merkkivalo palaa ajon aikana
Järjestelmä ei ole käytettävissä.
Kuljettajan tietokeskuksessa näkyy myös vastaava viesti 3 99.
ESP® Plus
3 146, luistonestojärjes‐
telmä 3 145.
Elektroninen ajonvakautus‐
järjestelmä pois päältä
Ø palaa vihreänä.
Jos ESP® Plus
on poistettu käytöstä
painamalla kojetaulussa Ø, merkki‐
valo Ø palaa ja kuljettajan tietokes‐
kukseen tulee vastaava viesti 3 99.
ESP® Plus
3 146, luistonestojärjes‐
telmä 3 145.
Jäähdytysnesteen lämpötila
W palaa sinisenä tai punaisena.

Mittarit ja käyttölaitteet97Palaa hetken punaisena kytkettäessäsytytysvirta ja muuttuu sitten sini‐
seksi.
Palaa punaisena moottorin
käydessä
Pysäytä, sammuta moottori.Huomio
Jäähdytysnesteen lämpötila on
liian korkea.
Tarkista jäähdytysnesteen määrä
3 165.
Jos jäähdytysnestettä on riittävästi, ota yhteys korjaamoon.
Merkkivalon on oltava sininen, ennen kuin ajoa voidaan jatkaa.
Hehkutus
! palaa keltaisena.
Hehkutus on toiminnassa. Aktivoituu
vain ulkolämpötilan ollessa alhainen.
AdBlue Y palaa keltaisena.
AdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman pian moottorin käynnistymisen estonvälttämiseksi.
Syttyy yhdessä merkkivalon F
kanssa ilmaisemaan järjestelmävian
tai varoittamaan, että moottorin käyn‐ nistäminen ei ehkä ole mahdollista
tietyn ajomatkan jälkeen. Käänny
välittömästi korjaamon puoleen.
Vastaava viesti näkyy kuljettajan
tietokeskuksessa 3 99.
AdBlue-nesteen jäljellä olevan
prosentuaalisen määrän voi tarkistaa
myös painamalla useita kertoja tuuli‐
lasinpyyhkimen vivun päässä olevaa painiketta. Ajotietokone 3 102.
AdBlue 3 137.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.Palaa
Rengaspaineiden aleneminen.
Pysähdy heti ja tarkasta rengaspai‐
neet.
Merkkivalo w syttyy yhdessä merkki‐
valon C 3 95 kanssa ja vastaava
viesti avautuu kuljettajan tietokeskuk‐ seen, kun järjestelmä havaitsee
renkaan puhjenneen tai menettäneen runsaasti painettaan.
Merkkivalo vilkkuu Häiriö järjestelmässä. Viiveen kulut‐
tua loppuun merkkivalo palaa jatku‐ vasti. Käänny korjaamon puoleen.
Merkkivalo w syttyy yhdessä merkki‐
valon A kanssa ja kuljettajan tieto‐
keskukseen tulee vastaava viesti
3 95 , jos asennetussa pyörässä ei ole
paineanturia (esimerkiksi varapyörä).
Rengaspaineiden valvontajärjes‐
telmä 3 184.
Moottorin öljynpaine
I palaa punaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.

98Mittarit ja käyttölaitteetPalaa moottorin käydessäJos merkkivalo I syttyy moottorin
käydessä (samalla, kun merkkivalo
C syttyy ja äänimerkki kuuluu),
pysäytä auto ja sammuta moottori.Huomio
Moottorin voitelu saattaa olla
keskeytynyt. Moottori voi vaurioi‐
tua ja leikata kiinni, jolloin vetävät
pyörät lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle (tai aseta valintavipu asentoon N).
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen
vaativat huomattavasti enemmän voimaa moottorin ollessa sammu‐
tettuna.
Älä poista avainta, ennen kuin
auto on paikallaan, koska muutoin
ohjauslukko saattaa lukittua odot‐
tamatta.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 163.
Polttoaineen säästötila ECO palaa vihreänä, kun ECO-tila on
valittu polttoaineen säästämiseksi.
ECO-tila, taloudellinen ajo 3 126.
Polttoaine vähissä
Y palaa keltaisena.
Syttyy palamaan hetkellisesti, kun
sytytysvirta kytketään päälle.
Syttyy, kun polttoainetaso on matala
(jäljellä oleva ajomatka on noin
50 km); lisää polttoainetta heti
3 156.
Katalysaattori 3 136.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 169.
Stop-Start-järjestelmä
D palaa, kun moottori on Autostop-
tilassa.
\ palaa Autostop-toiminnon ollessa
estettynä, koska tietyt ehdot eivät
täyty.
Stop-start-järjestelmä 3 132.
Ulkovalot 9 palaa vihreänä.
Palaa, kun ajovalot ovat päällä.
8 palaa vihreänä.
Palaa, kun sivuvalot ovat päällä.
Valaistus 3 105.
Kaukovalot
P palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐
tyinä ja kaukovalovilkkua käytet‐
täessä 3 106.
Sumuvalot > palaa vihreänä.
