OPEL VIVARO B 2017.5 Ohjekirja (in Finnish)

Istuimet, turvajärjestelmät69Sallitut lastenistuimen ISOFIX-kiinnitysmahdollisuudetPainoluokkaKoko-
luokkaKiinnitysEtuistuimet2. rivin istuimet 13. rivin
istuimetKeskelläUlkopaikkaautot, joissa on
etuistuin yhdelle
matkustajalleautot, joissa on
etuistuin kahdelle
matkustajalleRyhmä 0: enintään 10 kgEISO/R1XXILILXRyhmä 0+: enintään
13 kgEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXRyhmä I: 9–18 kgDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF 2XB1ISO/F2XXXIL, IUF2IL, IUF2XAISO/F3XXIL, IUF2IL, IUF2XRyhmä II: 15–25 kgXXIL, IUF 2IL, IUF2XRyhmä III: 22–36 kgXXIL, IUF2IL, IUF2X1:Työnnä säädettävää etuistuinta tarvittaessa eteenpäin, jotta voit asentaa lasten turvaistuimen näille istuimille. Jos
autossa on kiinteät etuistuimet, lasten turvaistuinjärjestelmän asentamiseen ei ole ehkä tarpeeksi tilaa.2:Kasvot eteenpäin asennettavat lasten turvaistuimet: Irrota pääntuki 3 44 ennen lasten turvaistuimen asentamista.
Tämän asennuspaikan edessä olevaa istuinta ei saa siirtää kiskojensa puolivälin yli. Selkänojan enimmäiskallistus‐
kulma on 25°. Istuimen säätö 3 46.

70Istuimet, turvajärjestelmätIUF:Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX lasten turvajärjestelmille, jotka on hyväksyttykäytettäviksi tässä painoluokassa.X:Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.IL:Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.
ISOFIX-kokoluokka ja turvalaitteen kiinnitys
A – ISO/F3:Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg
yläpäässä.B – ISO/F2:Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9– 18 kg.B1 – ISO/F2X:Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kg.C – ISO/R3:Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐luokan yläpäässä.D – ISO/R2:Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassa.E – ISO/R1:Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐ kassa.

Säilytys71SäilytysSäilytystilat................................... 71
Kojelaudan säilytystilat ..............71
Käsinelokero .............................. 72
Mukinpitimet .............................. 72
Etusäilytyslokero .......................73
Ovipaneelin säilytyslokero .........73
Säilytyslokero istuimen alla .......74
Ohjaamon yläsäilytystila ............75
Tavaratila ..................................... 76
Tavaratilan suoja .......................76
Kiinnityssilmukat ........................77
Turvaverkko ............................... 78
Tavaratilan ristikko ....................78
Varoituskolmio ........................... 79
Ensiapupakkaus ........................79
Kattotelinejärjestelmä ..................79
Kattoteline ................................. 79
Lastaustietoa ............................... 80Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Kojelaudan säilytystilat
Säilytystilat, taskut ja lokerot sijaitse‐
vat kojelaudassa.
Kolikkopidike voi olla asennettu koje‐
lautaan.
Puhelimen teline voi olla asennettu
kojelautaan.

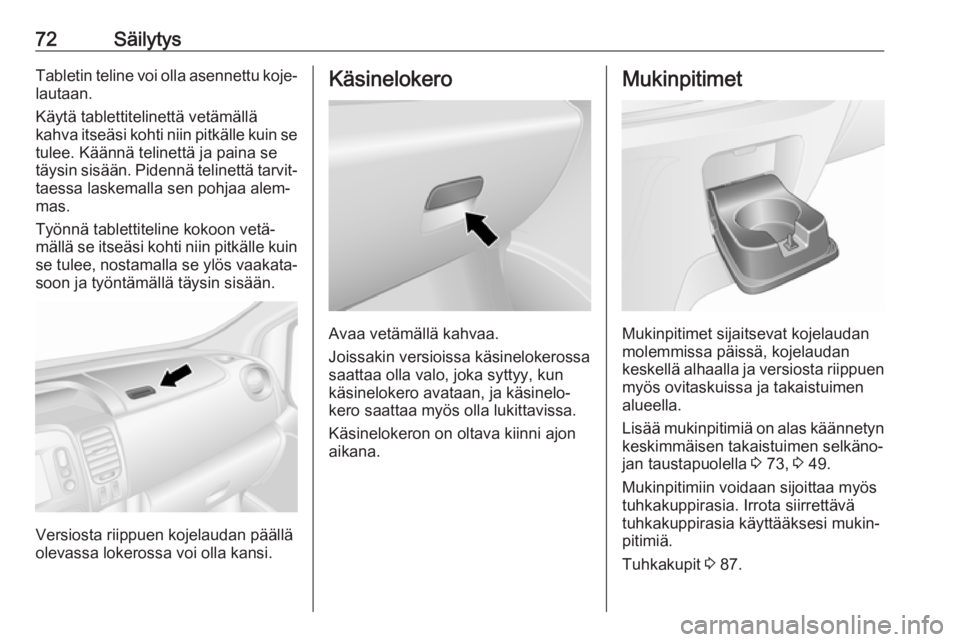

72SäilytysTabletin teline voi olla asennettu koje‐lautaan.
Käytä tablettitelinettä vetämällä
kahva itseäsi kohti niin pitkälle kuin se
tulee. Käännä telinettä ja paina se
täysin sisään. Pidennä telinettä tarvit‐ taessa laskemalla sen pohjaa alem‐
mas.
Työnnä tablettiteline kokoon vetä‐
mällä se itseäsi kohti niin pitkälle kuin
se tulee, nostamalla se ylös vaakata‐ soon ja työntämällä täysin sisään.
Versiosta riippuen kojelaudan päällä
olevassa lokerossa voi olla kansi.
Käsinelokero
Avaa vetämällä kahvaa.
Joissakin versioissa käsinelokerossa
saattaa olla valo, joka syttyy, kun
käsinelokero avataan, ja käsinelo‐
kero saattaa myös olla lukittavissa.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat kojelaudan
molemmissa päissä, kojelaudan
keskellä alhaalla ja versiosta riippuen
myös ovitaskuissa ja takaistuimen
alueella.
Lisää mukinpitimiä on alas käännetyn keskimmäisen takaistuimen selkäno‐
jan taustapuolella 3 73, 3 49.
Mukinpitimiin voidaan sijoittaa myös
tuhkakuppirasia. Irrota siirrettävä
tuhkakuppirasia käyttääksesi mukin‐
pitimiä.
Tuhkakupit 3 87.

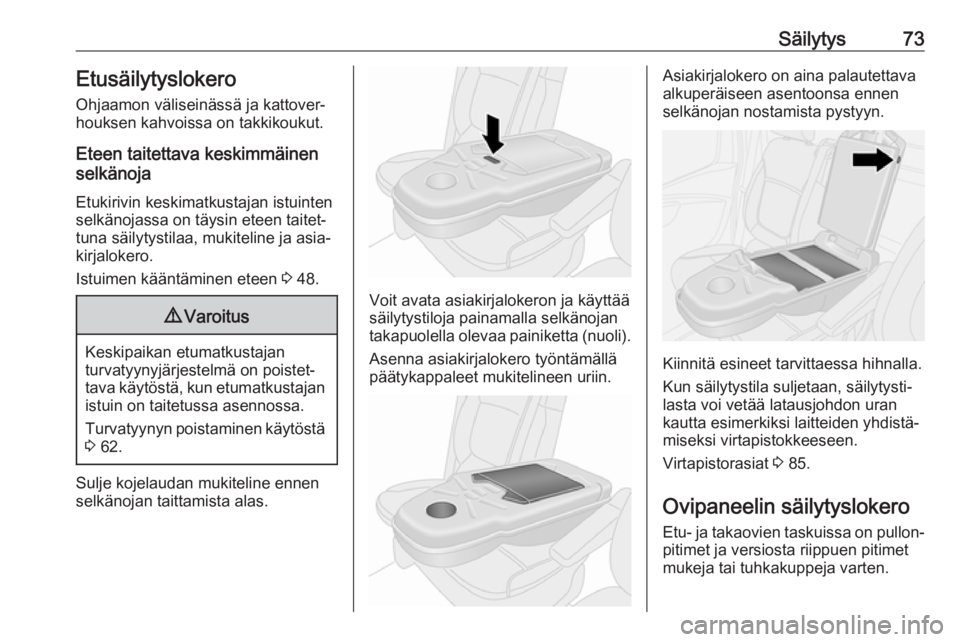

Säilytys73Etusäilytyslokero
Ohjaamon väliseinässä ja kattover‐
houksen kahvoissa on takkikoukut.
Eteen taitettava keskimmäinen
selkänoja
Etukirivin keskimatkustajan istuinten
selkänojassa on täysin eteen taitet‐
tuna säilytystilaa, mukiteline ja asia‐
kirjalokero.
Istuimen kääntäminen eteen 3 48.9 Varoitus
Keskipaikan etumatkustajan
turvatyynyjärjestelmä on poistet‐
tava käytöstä, kun etumatkustajan istuin on taitetussa asennossa.
Turvatyynyn poistaminen käytöstä
3 62.
Sulje kojelaudan mukiteline ennen
selkänojan taittamista alas.
Voit avata asiakirjalokeron ja käyttää
säilytystiloja painamalla selkänojan
takapuolella olevaa painiketta (nuoli).
Asenna asiakirjalokero työntämällä
päätykappaleet mukitelineen uriin.
Asiakirjalokero on aina palautettava
alkuperäiseen asentoonsa ennen
selkänojan nostamista pystyyn.
Kiinnitä esineet tarvittaessa hihnalla.
Kun säilytystila suljetaan, säilytysti‐
lasta voi vetää latausjohdon uran
kautta esimerkiksi laitteiden yhdistä‐
miseksi virtapistokkeeseen.
Virtapistorasiat 3 85.
Ovipaneelin säilytyslokero
Etu- ja takaovien taskuissa on pullon‐
pitimet ja versiosta riippuen pitimet mukeja tai tuhkakuppeja varten.

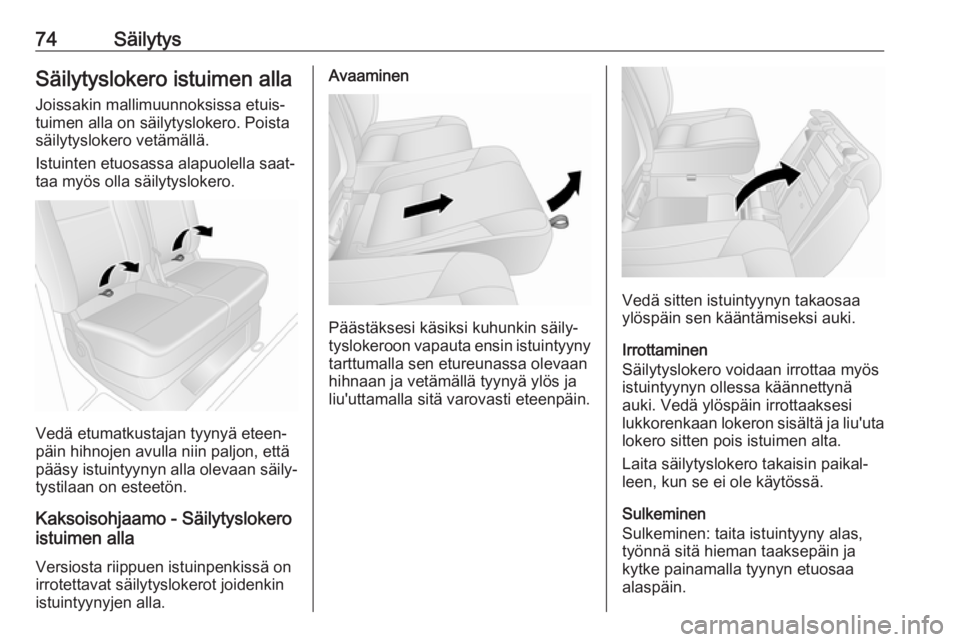

74SäilytysSäilytyslokero istuimen alla
Joissakin mallimuunnoksissa etuis‐
tuimen alla on säilytyslokero. Poista
säilytyslokero vetämällä.
Istuinten etuosassa alapuolella saat‐
taa myös olla säilytyslokero.
Vedä etumatkustajan tyynyä eteen‐
päin hihnojen avulla niin paljon, että
pääsy istuintyynyn alla olevaan säily‐ tystilaan on esteetön.
Kaksoisohjaamo - Säilytyslokero
istuimen alla
Versiosta riippuen istuinpenkissä on
irrotettavat säilytyslokerot joidenkin
istuintyynyjen alla.
Avaaminen
Päästäksesi käsiksi kuhunkin säily‐
tyslokeroon vapauta ensin istuintyyny
tarttumalla sen etureunassa olevaan
hihnaan ja vetämällä tyynyä ylös ja
liu'uttamalla sitä varovasti eteenpäin.
Vedä sitten istuintyynyn takaosaa
ylöspäin sen kääntämiseksi auki.
Irrottaminen
Säilytyslokero voidaan irrottaa myös
istuintyynyn ollessa käännettynä
auki. Vedä ylöspäin irrottaaksesi
lukkorenkaan lokeron sisältä ja liu'uta lokero sitten pois istuimen alta.
Laita säilytyslokero takaisin paikal‐ leen, kun se ei ole käytössä.
Sulkeminen
Sulkeminen: taita istuintyyny alas,
työnnä sitä hieman taaksepäin ja
kytke painamalla tyynyn etuosaa
alaspäin.

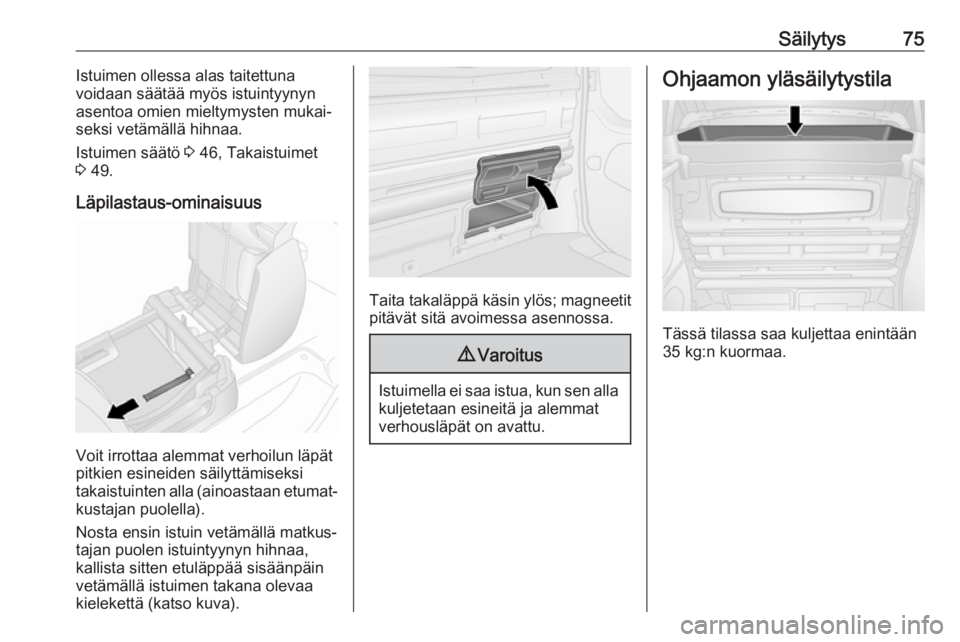

Säilytys75Istuimen ollessa alas taitettuna
voidaan säätää myös istuintyynyn
asentoa omien mieltymysten mukai‐
seksi vetämällä hihnaa.
Istuimen säätö 3 46, Takaistuimet
3 49.
Läpilastaus-ominaisuus
Voit irrottaa alemmat verhoilun läpät
pitkien esineiden säilyttämiseksi
takaistuinten alla (ainoastaan etumat‐
kustajan puolella).
Nosta ensin istuin vetämällä matkus‐
tajan puolen istuintyynyn hihnaa,
kallista sitten etuläppää sisäänpäin
vetämällä istuimen takana olevaa
kielekettä (katso kuva).
Taita takaläppä käsin ylös; magneetit pitävät sitä avoimessa asennossa.
9 Varoitus
Istuimella ei saa istua, kun sen alla
kuljetetaan esineitä ja alemmat
verhousläpät on avattu.
Ohjaamon yläsäilytystila
Tässä tilassa saa kuljettaa enintään
35 kg:n kuormaa.

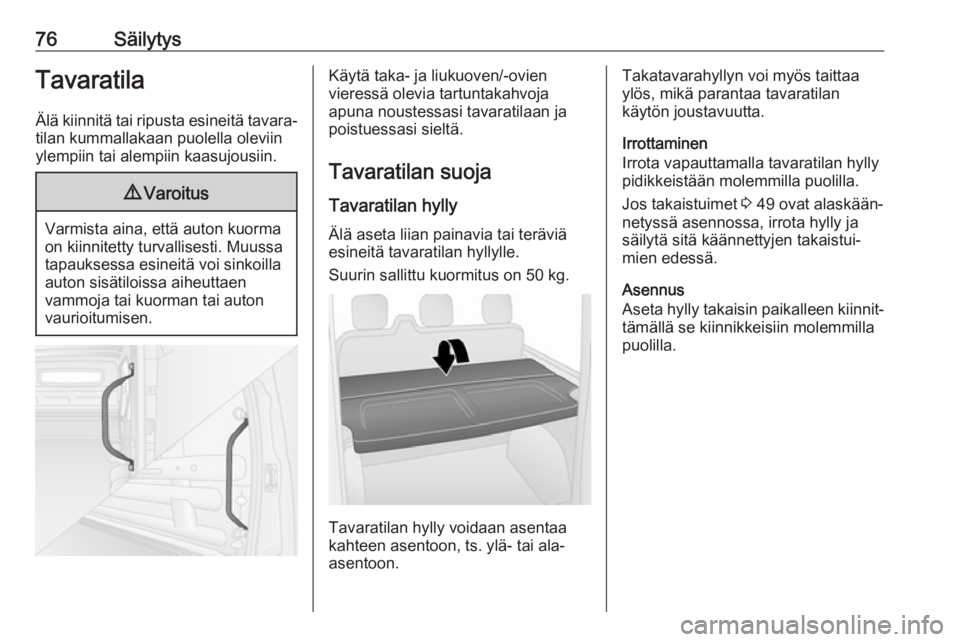

76SäilytysTavaratila
Älä kiinnitä tai ripusta esineitä tavara‐
tilan kummallakaan puolella oleviin ylempiin tai alempiin kaasujousiin.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen
vammoja tai kuorman tai auton
vaurioitumisen.
Käytä taka- ja liukuoven/-ovien
vieressä olevia tartuntakahvoja
apuna noustessasi tavaratilaan ja
poistuessasi sieltä.
Tavaratilan suoja
Tavaratilan hylly Älä aseta liian painavia tai teräviä
esineitä tavaratilan hyllylle.
Suurin sallittu kuormitus on 50 kg.
Tavaratilan hylly voidaan asentaa
kahteen asentoon, ts. ylä- tai ala-
asentoon.
Takatavarahyllyn voi myös taittaa
ylös, mikä parantaa tavaratilan
käytön joustavuutta.
Irrottaminen
Irrota vapauttamalla tavaratilan hylly
pidikkeistään molemmilla puolilla.
Jos takaistuimet 3 49 ovat alaskään‐
netyssä asennossa, irrota hylly ja säilytä sitä käännettyjen takaistui‐
mien edessä.
Asennus
Aseta hylly takaisin paikalleen kiinnit‐ tämällä se kiinnikkeisiin molemmillapuolilla.

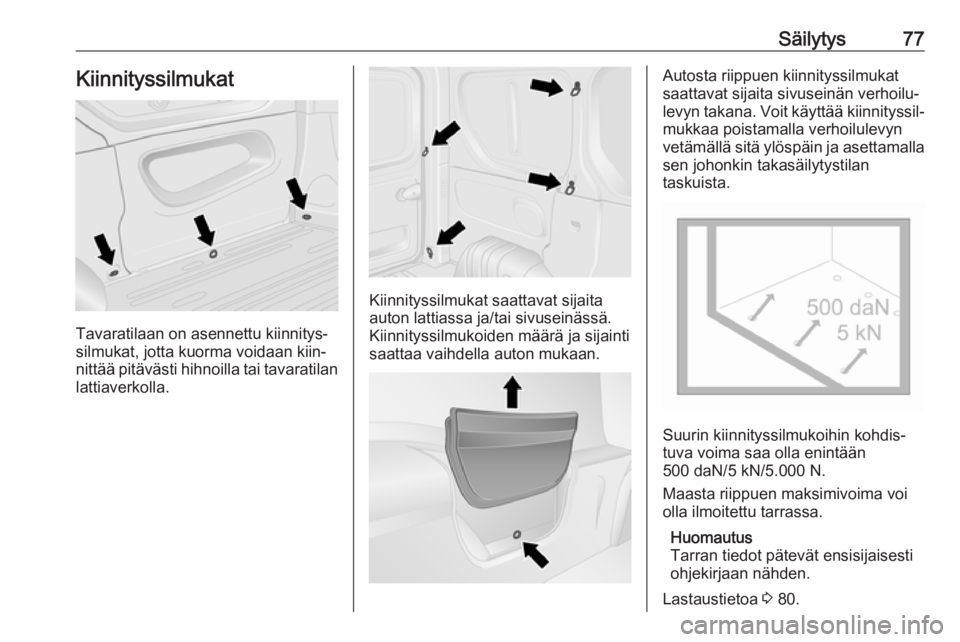

Säilytys77Kiinnityssilmukat
Tavaratilaan on asennettu kiinnitys‐
silmukat, jotta kuorma voidaan kiin‐ nittää pitävästi hihnoilla tai tavaratilan lattiaverkolla.
Kiinnityssilmukat saattavat sijaita
auton lattiassa ja/tai sivuseinässä.
Kiinnityssilmukoiden määrä ja sijainti
saattaa vaihdella auton mukaan.
Autosta riippuen kiinnityssilmukat
saattavat sijaita sivuseinän verhoilu‐
levyn takana. Voit käyttää kiinnityssil‐
mukkaa poistamalla verhoilulevyn
vetämällä sitä ylöspäin ja asettamalla sen johonkin takasäilytystilan
taskuista.
Suurin kiinnityssilmukoihin kohdis‐
tuva voima saa olla enintään
500 daN/5 kN/5.000 N.
Maasta riippuen maksimivoima voi
olla ilmoitettu tarrassa.
Huomautus
Tarran tiedot pätevät ensisijaisesti
ohjekirjaan nähden.
Lastaustietoa 3 80.

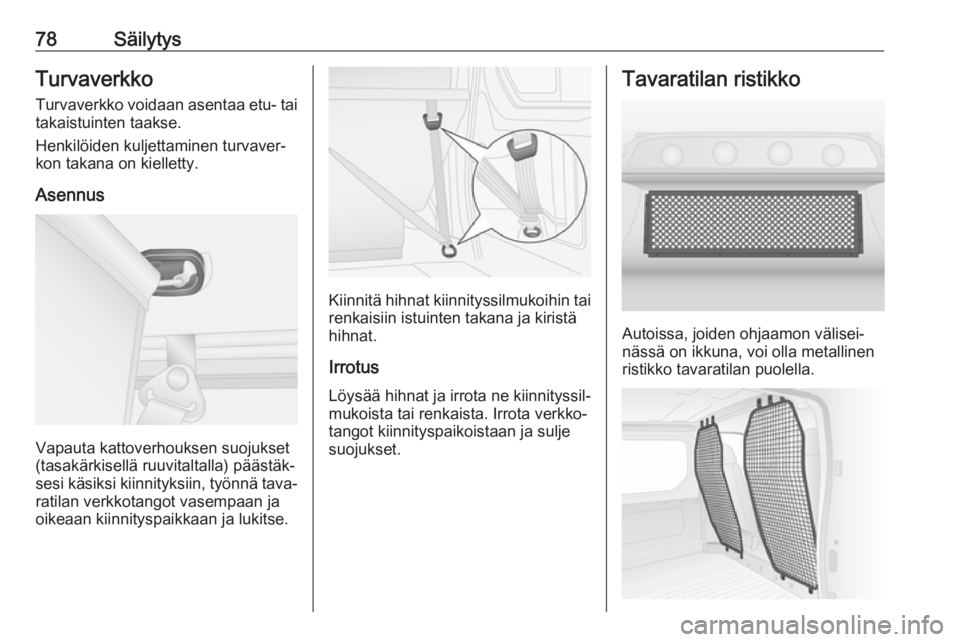

78SäilytysTurvaverkko
Turvaverkko voidaan asentaa etu- tai takaistuinten taakse.
Henkilöiden kuljettaminen turvaver‐
kon takana on kielletty.
Asennus
Vapauta kattoverhouksen suojukset
(tasakärkisellä ruuvitaltalla) päästäk‐
sesi käsiksi kiinnityksiin, työnnä tava‐ ratilan verkkotangot vasempaan ja
oikeaan kiinnityspaikkaan ja lukitse.
Kiinnitä hihnat kiinnityssilmukoihin tai
renkaisiin istuinten takana ja kiristä hihnat.
Irrotus
Löysää hihnat ja irrota ne kiinnityssil‐
mukoista tai renkaista. Irrota verkko‐ tangot kiinnityspaikoistaan ja sulje
suojukset.
Tavaratilan ristikko
Autoissa, joiden ohjaamon välisei‐
nässä on ikkuna, voi olla metallinen
ristikko tavaratilan puolella.
