Nega vozila179Ako se motor ne može startovati,
potražiti pomoć servisa.
Startovanje motora 3 137.
Zamena metlice brisača Metlice brisača na vetrobranskomstaklu
Pre zamene metlica brisača, pomeriti ručicu brisača u položaj za
održavanje (ako je deo opreme).
Brisači i perači vetrobrana 3 87.
Podići nosač brisača, pritisnuti
dugme kako bi otpustili metlicu
brisača i izvadili.
Postaviti novu metlicu brisača pod
malim uglom u odnosu na nosač
metlice brisača i pritiskati je dok se ne namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlice brisača na zadnjem staklu
Podići nosač brisača, spojiti bravice
da bi se otpustila metlica brisača i
podići je da biste je izvadili.
Pažljivo spustiti nosač metlice
brisača.
Prilikom pričvršćivanja nove metlice brisača, proverite da li je bezbedno
zabravljena.
Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Provera sijalica
Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Prednja svetla
Oboreno i dugo svetlo Zameniti sijalice prednjih svetala iz
motornog prostora.

180Nega vozila
1. Zaštitni poklopac skinutiokretanjem u suprotnom smeru
od smera kretanja kazaljke na
satu.
2. Odvojiti električni konektor.
3. Otkačiti držač (videti ilustraciju) i izvući sijalicu.
4. Zameniti sijalicu i postaviti držač, vodeći pri tom računa o pravilnompoložaju sijalice.
5. Ponovo spojiti električni konektor i zaštitni poklopac.
Bočna svetla / dnevna svetla
1. Zaštitni poklopac skinuti okretanjem u suprotnom smeru
od smera kretanja kazaljke na
satu.
2. Osloboditi držač i skinuti držač sijalice sa kućišta fara.
3. Zameniti sijalicu.
4. Postaviti držač sijalice u kućište fara i zabraviti držač.
5. Postaviti zaštitni poklopac.
Dnevno svetlo sa LED lampicama
Dnevna svetla se sastoje od LED lampica koje ne mogu da se menjaju. Javiti se servisnoj radionici ako je
LED svetlo neispravno.
Svetla za maglu Sijalici prednjih svetla za maglu možese pristupiti sa donje strane vozila.
1. Na levoj strani vozila, osloboditi držač i otvoriti pristupni poklopac.
Na desnoj strani vozila, ukloniti
dva vijka i držače da bi se skinuo
pristupni poklopac.
2. Odvojiti električni konektor.

Nega vozila1813. Okrenuti držač sijalice suprotnosmeru kretanja kazaljki na satu i
izvaditi sijalicu.
4. Zameniti sijalicu i namestiti držač sijalice.
5. Spojite električni konektor.
6. Na levoj strani vozila, zatvoriti pristupni poklopac.
Na desnoj strani vozila, postaviti
pristupni poklopac i vratiti
dva zavrtnja.
Prednji pokazivači pravca1. Izvaditi držač sijalice iz kućišta svetla okretanjem suprotno smeru
kretanja kazaljke na satu.
2. Zameniti sijalicu.
3. Postaviti nosač sijalice u kućište svetla.
Zadnja svetla
Stop svetlo, zadnji pokazivač
pravca i zadnja poziciona svetla
Otvoriti zadnja vrata / vrata prtljažnika radi pristupa zadnjim svetlima.
1. Izvaditi tri vijka (pomoću alata isporučenog uz vozilo).
2. Pažljivo povući sklop svetla iz osiguravajućih ušica sa spoljašnjestrane i izvaditi ga.
3. Odvojiti električni konektor sa sklopa svetla.
4. Rotirati držač sijalice suprotno kretanju kazaljke na satu da bi se
odvojilo od sklopa svetla.
5. Zameniti sijalicu.
6. Gurnuti kako bi montirali nosač sijalice u sklop svetla - zatimrotirati u smeru kretanja kazaljkena satu za zabravljivanje.
7. Ponovo pričvrstiti električni konektor na sklop svetla i proveriti
da li je on pravilno postavljen.

182Nega vozila8. Postaviti sklop svetla u njegovoriginalan položaj, i obezbediti ga
da pravilno nalegne na
osiguravajuće ušice.
9. Vratiti tri zavrtnja.
Bočni pokazivači pravca
1. Osloboditi sklop svetla sa blatobrana pritiskom na držače
pomoću odgovarajućeg alata i
podići sklop svetala sa otvora.
2. Izvaditi držač sijalice iz kućišta svetla okretanjem suprotno smeru
kretanja kazaljke na satu i sijalicu
zameniti novom.
3. Postaviti držač sijalice u telo svetla i vratiti sklop u otvor.
Srednje visokopostavljeno stop svetlo
Zadnja vrata 1. Otvoriti zadnja vrata.
2. Skinuti dva zavrtnja sa unutrašnjeg dela zadnjih vrata.
3. Sa spoljašnje strane vozila,ukloniti držač sijalice otpuštanjem
držača uz pomoć pljosnatog
odvijača.
4. Zameniti sijalicu.
5. Ugraditi držač sijalice i vratiti dva zavrtnja.
Vrata prtljažnika 1. Otvoriti vrata prtljažnika.

Nega vozila183
2. Skinuti dva zavrtnja sa vrataprtljažnika.
3. Sa spoljašnje strane vozila,ukloniti držač sijalice otpuštanjem
držača uz pomoć pljosnatog
odvijača.
4. Zameniti sijalicu.
5. Ugraditi držač sijalice i vratiti dva zavrtnja.
Svetlo za hod unazad
1. Izvaditi dva zavrtnja (pomoću alata isporučenog uz vozilo), a
zatim izvaditi sklop svetla.
2. Odvojiti električni konektor sa sklopa svetla.
3. Rotirati kućište sijalice suprotnokretanju kazaljke na satu da bi se
odvojilo od sklopa svetla.
4. Zameniti donju sijalicu.
5. Gurnuti kako bi montirali nosač sijalice u sklop svetla - zatim
rotirati u smeru kretanja kazaljke
na satu za zabravljivanje.
6. Staviti električni konektor na sklop
svetla.
7. Montirati sklop svetla sa dva zavrtnja.

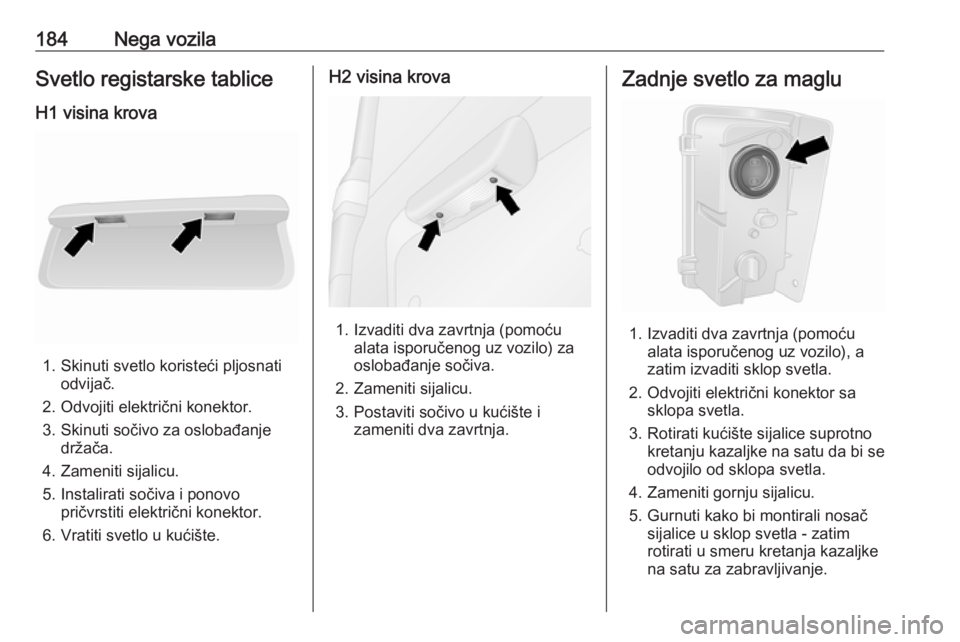

184Nega vozilaSvetlo registarske tablice
H1 visina krova
1. Skinuti svetlo koristeći pljosnati odvijač.
2. Odvojiti električni konektor.
3. Skinuti sočivo za oslobađanje držača.
4. Zameniti sijalicu.
5. Instalirati sočiva i ponovo pričvrstiti električni konektor.
6. Vratiti svetlo u kućište.
H2 visina krova
1. Izvaditi dva zavrtnja (pomoću alata isporučenog uz vozilo) za
oslobađanje sočiva.
2. Zameniti sijalicu.
3. Postaviti sočivo u kućište i zameniti dva zavrtnja.
Zadnje svetlo za maglu
1. Izvaditi dva zavrtnja (pomoćualata isporučenog uz vozilo), a
zatim izvaditi sklop svetla.
2. Odvojiti električni konektor sa sklopa svetla.
3. Rotirati kućište sijalice suprotno kretanju kazaljke na satu da bi se
odvojilo od sklopa svetla.
4. Zameniti gornju sijalicu.
5. Gurnuti kako bi montirali nosač sijalice u sklop svetla - zatim
rotirati u smeru kretanja kazaljke
na satu za zabravljivanje.

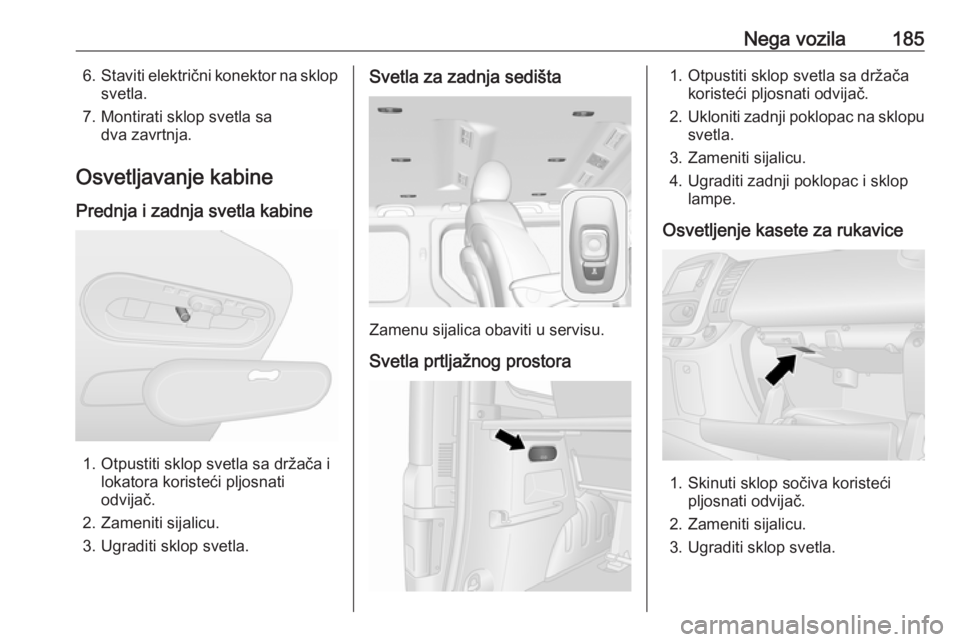

Nega vozila1856.Staviti električni konektor na sklop
svetla.
7. Montirati sklop svetla sa dva zavrtnja.
Osvetljavanje kabine Prednja i zadnja svetla kabine
1. Otpustiti sklop svetla sa držača i lokatora koristeći pljosnati
odvijač.
2. Zameniti sijalicu.
3. Ugraditi sklop svetla.
Svetla za zadnja sedišta
Zamenu sijalica obaviti u servisu.
Svetla prtljažnog prostora
1. Otpustiti sklop svetla sa držača koristeći pljosnati odvijač.
2. Ukloniti zadnji poklopac na sklopu
svetla.
3. Zameniti sijalicu.
4. Ugraditi zadnji poklopac i sklop lampe.
Osvetljenje kasete za rukavice
1. Skinuti sklop sočiva koristeći pljosnati odvijač.
2. Zameniti sijalicu.
3. Ugraditi sklop svetla.

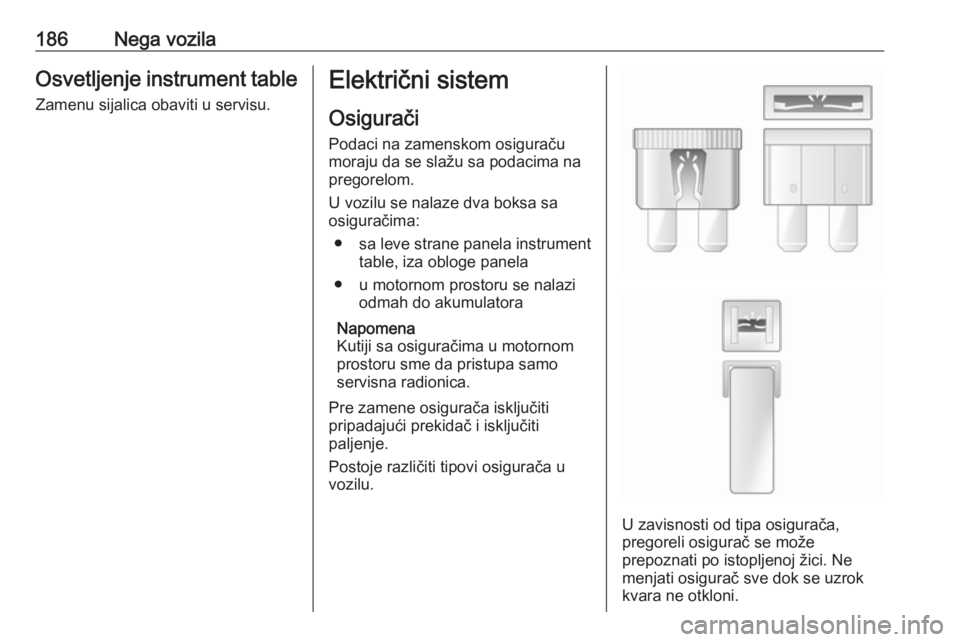

186Nega vozilaOsvetljenje instrument tableZamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorelom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa leve strane panela instrument table, iza obloge panela
● u motornom prostoru se nalazi odmah do akumulatora
Napomena
Kutiji sa osiguračima u motornom
prostoru sme da pristupa samo
servisna radionica.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različiti tipovi osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.

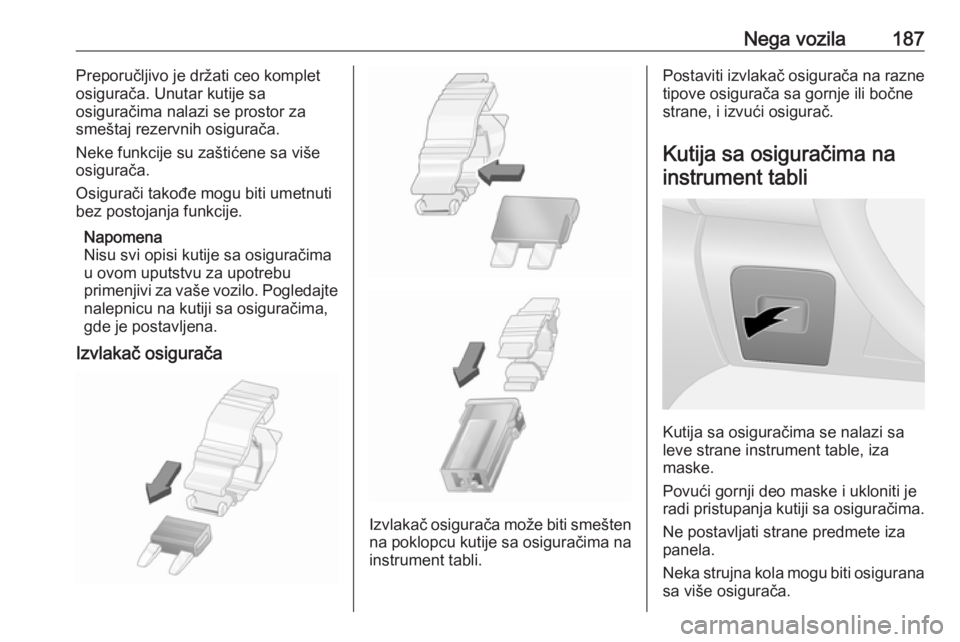

Nega vozila187Preporučljivo je držati ceo komplet
osigurača. Unutar kutije sa
osiguračima nalazi se prostor za smeštaj rezervnih osigurača.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu za upotrebu
primenjivi za vaše vozilo. Pogledajte
nalepnicu na kutiji sa osiguračima,
gde je postavljena.
Izvlakač osigurača
Izvlakač osigurača može biti smešten na poklopcu kutije sa osiguračima na
instrument tabli.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima nainstrument tabli
Kutija sa osiguračima se nalazi sa
leve strane instrument table, iza
maske.
Povući gornji deo maske i ukloniti je
radi pristupanja kutiji sa osiguračima.
Ne postavljati strane predmete iza
panela.
Neka strujna kola mogu biti osigurana
sa više osigurača.
