OPEL VIVARO B 2018 Omaniku käsiraamat (in Estonian)

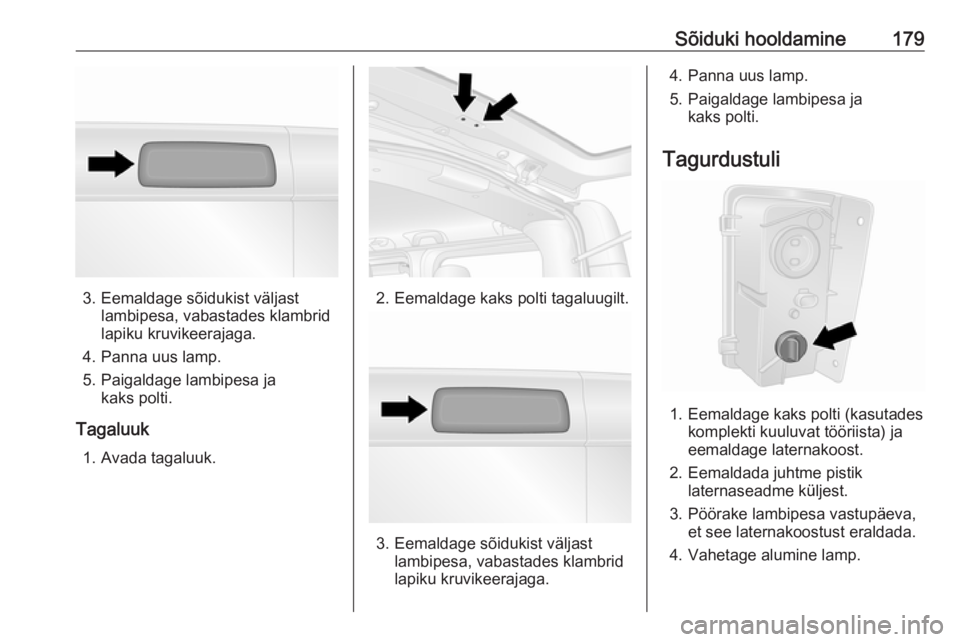

Sõiduki hooldamine179
3. Eemaldage sõidukist väljastlambipesa, vabastades klambrid
lapiku kruvikeerajaga.
4. Panna uus lamp.
5. Paigaldage lambipesa ja kaks polti.
Tagaluuk 1. Avada tagaluuk.2. Eemaldage kaks polti tagaluugilt.
3. Eemaldage sõidukist väljast lambipesa, vabastades klambrid
lapiku kruvikeerajaga.
4. Panna uus lamp.
5. Paigaldage lambipesa ja kaks polti.
Tagurdustuli
1. Eemaldage kaks polti (kasutades komplekti kuuluvat tööriista) ja
eemaldage laternakoost.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Pöörake lambipesa vastupäeva, et see laternakoostust eraldada.
4. Vahetage alumine lamp.

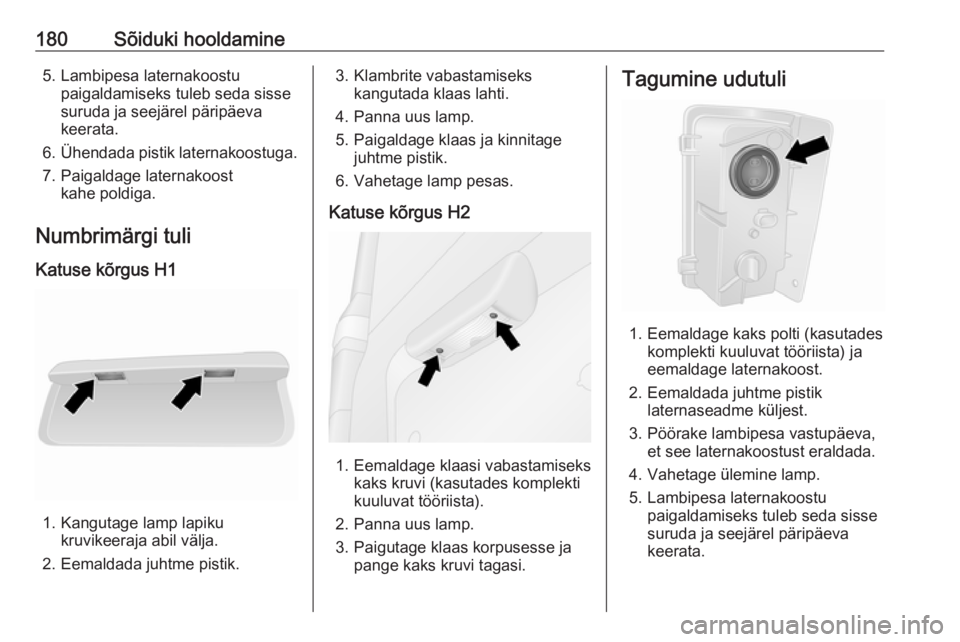

180Sõiduki hooldamine5. Lambipesa laternakoostupaigaldamiseks tuleb seda sisse
suruda ja seejärel päripäeva
keerata.
6. Ühendada pistik laternakoostuga.
7. Paigaldage laternakoost kahe poldiga.
Numbrimärgi tuli
Katuse kõrgus H1
1. Kangutage lamp lapiku kruvikeeraja abil välja.
2. Eemaldada juhtme pistik.
3. Klambrite vabastamiseks kangutada klaas lahti.
4. Panna uus lamp.
5. Paigaldage klaas ja kinnitage juhtme pistik.
6. Vahetage lamp pesas.
Katuse kõrgus H2
1. Eemaldage klaasi vabastamiseks kaks kruvi (kasutades komplekti
kuuluvat tööriista).
2. Panna uus lamp.
3. Paigutage klaas korpusesse ja pange kaks kruvi tagasi.
Tagumine udutuli
1. Eemaldage kaks polti (kasutadeskomplekti kuuluvat tööriista) ja
eemaldage laternakoost.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Pöörake lambipesa vastupäeva, et see laternakoostust eraldada.
4. Vahetage ülemine lamp.
5. Lambipesa laternakoostu paigaldamiseks tuleb seda sisse
suruda ja seejärel päripäeva
keerata.

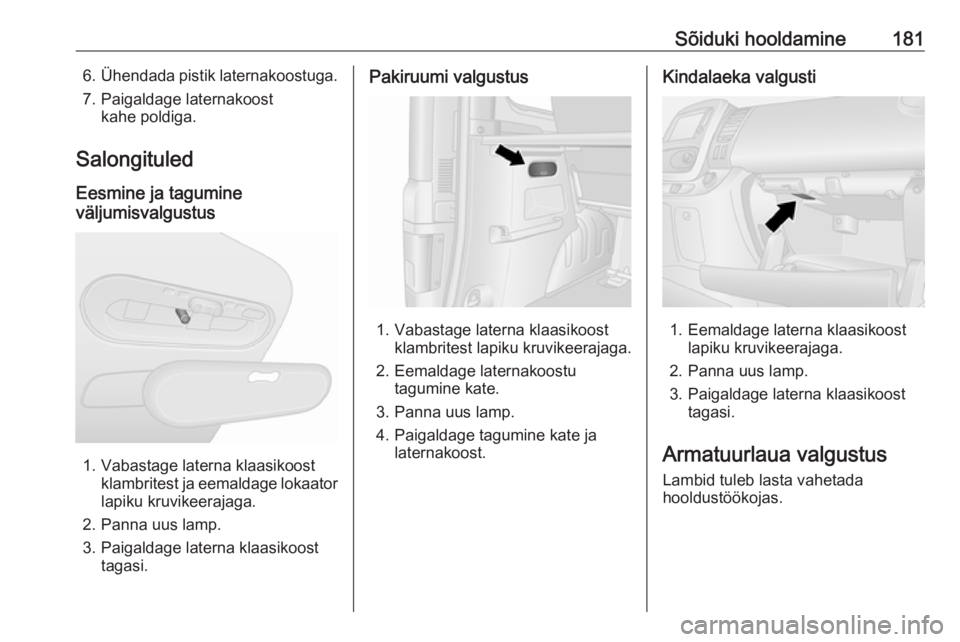

Sõiduki hooldamine1816.Ühendada pistik laternakoostuga.
7. Paigaldage laternakoost kahe poldiga.
Salongituled
Eesmine ja tagumine
väljumisvalgustus
1. Vabastage laterna klaasikoost klambritest ja eemaldage lokaator
lapiku kruvikeerajaga.
2. Panna uus lamp.
3. Paigaldage laterna klaasikoost tagasi.
Pakiruumi valgustus
1. Vabastage laterna klaasikoost klambritest lapiku kruvikeerajaga.
2. Eemaldage laternakoostu tagumine kate.
3. Panna uus lamp.
4. Paigaldage tagumine kate ja laternakoost.
Kindalaeka valgusti
1. Eemaldage laterna klaasikoost lapiku kruvikeerajaga.
2. Panna uus lamp.
3. Paigaldage laterna klaasikoost tagasi.
Armatuurlaua valgustus Lambid tuleb lasta vahetada
hooldustöökojas.

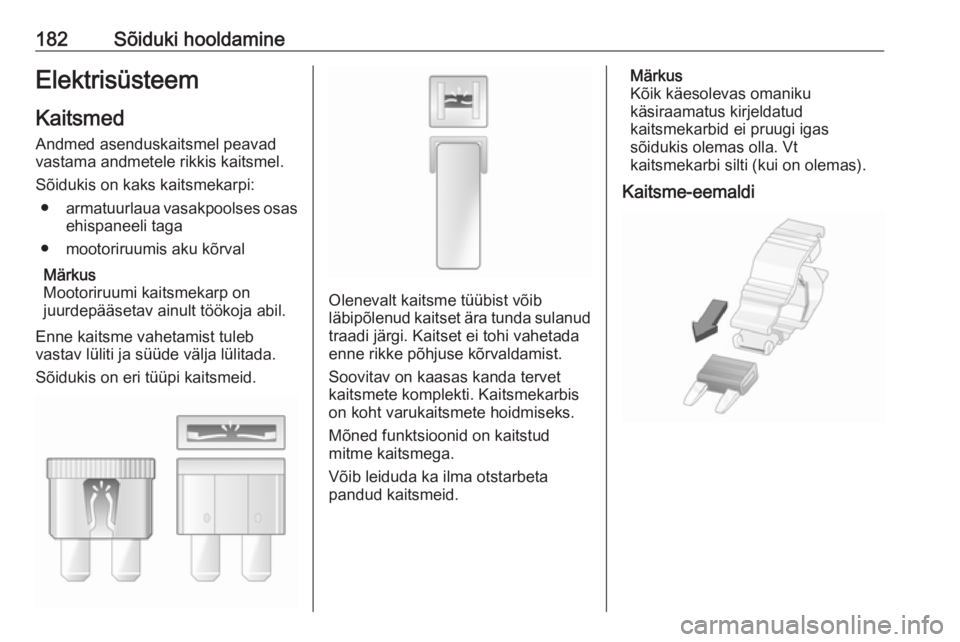

182Sõiduki hooldamineElektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● armatuurlaua vasakpoolses osas
ehispaneeli taga
● mootoriruumis aku kõrval
Märkus
Mootoriruumi kaitsmekarp on
juurdepääsetav ainult töökoja abil.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Sõidukis on eri tüüpi kaitsmeid.
Olenevalt kaitsme tüübist võib
läbipõlenud kaitset ära tunda sulanud traadi järgi. Kaitset ei tohi vahetada
enne rikke põhjuse kõrvaldamist.
Soovitav on kaasas kanda tervet
kaitsmete komplekti. Kaitsmekarbis on koht varukaitsmete hoidmiseks.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Märkus
Kõik käesolevas omaniku
käsiraamatus kirjeldatud
kaitsmekarbid ei pruugi igas
sõidukis olemas olla. Vt
kaitsmekarbi silti (kui on olemas).
Kaitsme-eemaldi

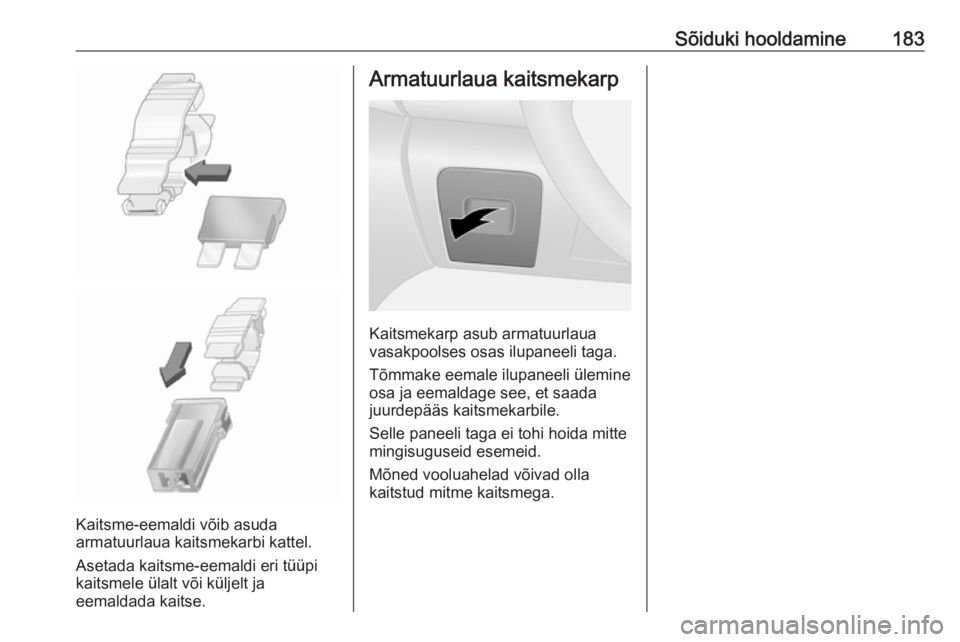

Sõiduki hooldamine183
Kaitsme-eemaldi võib asuda
armatuurlaua kaitsmekarbi kattel.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.

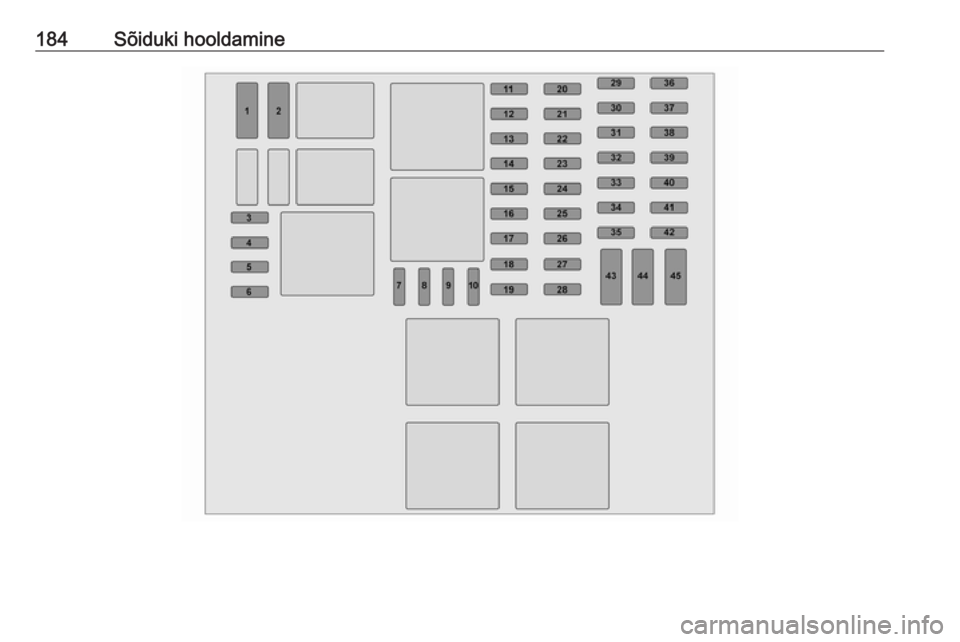

Armatuurlaua kaitsmekarp
Kaitsmekarp asub armatuurlaua
vasakpoolses osas ilupaneeli taga.
Tõmmake eemale ilupaneeli ülemine
osa ja eemaldage see, et saada
juurdepääs kaitsmekarbile.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.

184Sõiduki hooldamine

Sõiduki hooldamine185NrAhel1Varuaku (elektroonilise võtme‐
süsteemiga sõidukitel)2Lisavarustus3Lisavarustus4Sõiduki aku (elektroonilise
võtmesüsteemiga sõidukitel)5Lisasoojendus ja -tuulutus / klii‐
maseadmesüsteem6Täiendav soojendus- ja tuulutus‐
süsteem7Elektrilised välispeeglid / lisava‐
rustus8Välispeeglite soojendus9Raadio / multimeediumsüsteem / elektrilised välispeeglid / diag‐
nostikapesa10Multimeediumsüsteem / haagise
haakeseadis11Väljumisvalgustus / aku tühjene‐
mise vastane kaitse12Parempoolne kaugtuli / vasak‐
poolne lähituli / külgtuled /
parempoolne päevasõidutuliNrAhel13Ohutuled / pööramise ja reava‐
hetuse märguanne14Kesklukustus15Vasakpoolne kaugtuli / parem‐
poolne lähituli / tagatuled / vasak‐
poolne päevasõidutuli16Eesmised udutuled / tagumised
udutuled / numbrimärgi tuli17Alarm / helisignaal / valgustus /
klaasipuhasti18Näidikuplokk19Kütte- ja ventilatsioonisüsteem20Tagumine klaasipuhasti /
esiklaasipesuri pump / helisig‐
naal21Üldaku22Tagurdustuled23Pidurilüliti24Kütuse sissepritse / käiviti25Turvapadi / roolisamba lukustus26Sõitja elektriaken27Võimendiga roolisüsteemNrAhel28Pidurituled29Varuaku (elektroonilise võtme‐
süsteemiga sõidukitel)30Hooldusvälba näidik31Sigaretisüütel / pistikupesa32Kütte- ja ventilatsioonisüsteem33Pidurituled / ABS / käivitustõkesti34Salongi valgustus / kliimaseade35Käivitamine elektroonilise
võtmesüsteemiga36Tagaklaasipuhasti37Hoiatussignaal38Pakiruumi toitepesa39Juhi elektriaken40Tagumine pistikupesa41Käivitamine / kere juhtmoodul42Istmesoojendus43Sõidumeerik44Klaasipuhasti hari45Soojendus / kliimaseade

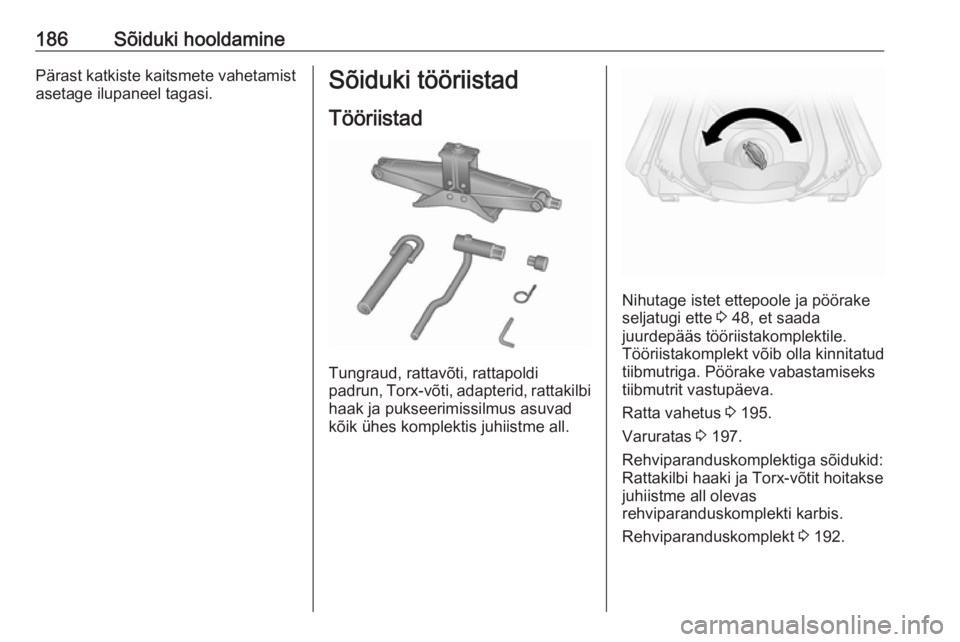

186Sõiduki hooldaminePärast katkiste kaitsmete vahetamist
asetage ilupaneel tagasi.Sõiduki tööriistad
Tööriistad
Tungraud, rattavõti, rattapoldi
padrun, Torx-võti, adapterid, rattakilbi
haak ja pukseerimissilmus asuvad
kõik ühes komplektis juhiistme all.
Nihutage istet ettepoole ja pöörake
seljatugi ette 3 48, et saada
juurdepääs tööriistakomplektile.
Tööriistakomplekt võib olla kinnitatud
tiibmutriga. Pöörake vabastamiseks
tiibmutrit vastupäeva.
Ratta vahetus 3 195.
Varuratas 3 197.
Rehviparanduskomplektiga sõidukid:
Rattakilbi haaki ja Torx-võtit hoitakse
juhiistme all olevas
rehviparanduskomplekti karbis.
Rehviparanduskomplekt 3 192.

Sõiduki hooldamine187Rattad ja rehvid
Rehvi seisukord, ratta seisukord Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Mitte jätta rehvi äärekivi vastu
parkimise ajaks.
Regulaarselt kontrollida kahjustuste puudumist ratastel. Pöörduda
töökotta abi saamiseks kahjustuse või ebatavalise kulumise korral.
Soovitame esirattaid tagaratastega
mitte vahetada, sest see võib
mõjutada sõiduki stabiilsust.
Kasutage taga alati rehve, mis on
vähem kulunud.
Rehvid Tehases paigaldatud rehvid on
kohandatud auto šassiiga ning
tagavad optimaalse sõidumugavuse
ja -ohutuse.Talverehvid
Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Olenevalt riiklikest eeskirjadest peab
autojuhi vaatevälja olema kinnitatud
teatis, mis näitab rehvide
maksimaalset lubatud kiirust.
Rehvide tähised
Nt 195/65 R 16 C 88 Q195:Rehvi laius, mm65:Rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:Vöö tüüp: RadiaalRF:Tüüp: Tühjenemiskindel
(RunFlat)16:Ratta läbimõõt tollidesC:Kaubaveol või tööautona
kasutamisel88:Koormuse indeks, nt 88 =
567 kgQ:Kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Suundrehvid
Suundrehvid tuleb paigaldada nii, et
need veerevad liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt nool) külgseinal.
Rehvirõhk Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.

188Sõiduki hooldamine
Juhiukse raamil oleval rehvi ja
rehvirõhkude sildil on näidatud
originaalvarustusse kuuluvad rehvid
ja vastavad rehvirõhud. Täitke rehvid
alati sildil näidatud rõhu väärtuseni.
Rehvirõhud 3 222.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 212.
2. Tuvastage vastav rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 222.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest teie riigi registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Sõltuvus temperatuurist
Rehvirõhk sõltub rehvi temperaturist.
Sõidu ajal rehvi temperatuur ja rõhk
tõusevad.
Rehviandmete sildil ja rehvirõhu
tabelis esitatud rehvirõhuväärtuste
puhul on arvestatud külmade
rehvidega (temperatuur 20 °C). Rõhk
suureneb peaaegu 10 kPa (0,1 bar)
+10 °C kohta. Seda tuleb arvestada
soojade rehvide kontrollimisel.
Haagise pukseerimine Kui pukseerite haagist täielikult
koormatud sõidukiga, tuleb
rehvirõhku tõsta 20 kPa/0,2 baari
(3,0 psi) ja maksimaalseks
piirkiiruseks on 100 km/h.
