OPEL VIVARO B 2018 Uporabniški priročnik

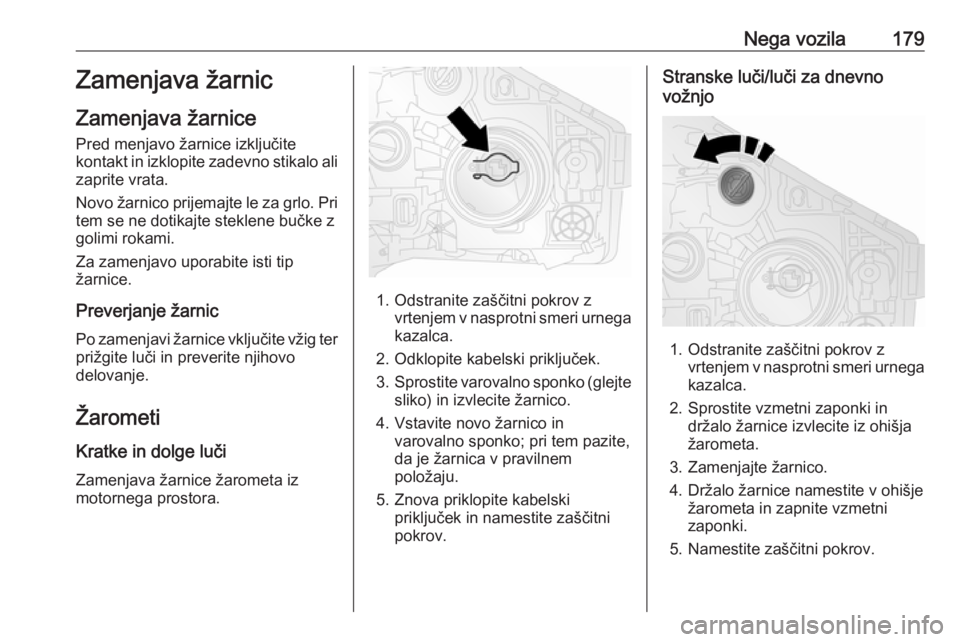

Nega vozila179Zamenjava žarnic
Zamenjava žarnice Pred menjavo žarnice izključite
kontakt in izklopite zadevno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo. Pri
tem se ne dotikajte steklene bučke z
golimi rokami.
Za zamenjavo uporabite isti tip
žarnice.
Preverjanje žarnic Po zamenjavi žarnice vključite vžig terprižgite luči in preverite njihovo
delovanje.
Žarometi
Kratke in dolge luči Zamenjava žarnice žarometa iz
motornega prostora.
1. Odstranite zaščitni pokrov z vrtenjem v nasprotni smeri urnega
kazalca.
2. Odklopite kabelski priključek.
3. Sprostite varovalno sponko (glejte
sliko) in izvlecite žarnico.
4. Vstavite novo žarnico in varovalno sponko; pri tem pazite,da je žarnica v pravilnem
položaju.
5. Znova priklopite kabelski priključek in namestite zaščitni
pokrov.
Stranske luči/luči za dnevno
vožnjo
1. Odstranite zaščitni pokrov z vrtenjem v nasprotni smeri urnega
kazalca.
2. Sprostite vzmetni zaponki in držalo žarnice izvlecite iz ohišja
žarometa.
3. Zamenjajte žarnico.
4. Držalo žarnice namestite v ohišje žarometa in zapnite vzmetni
zaponki.
5. Namestite zaščitni pokrov.

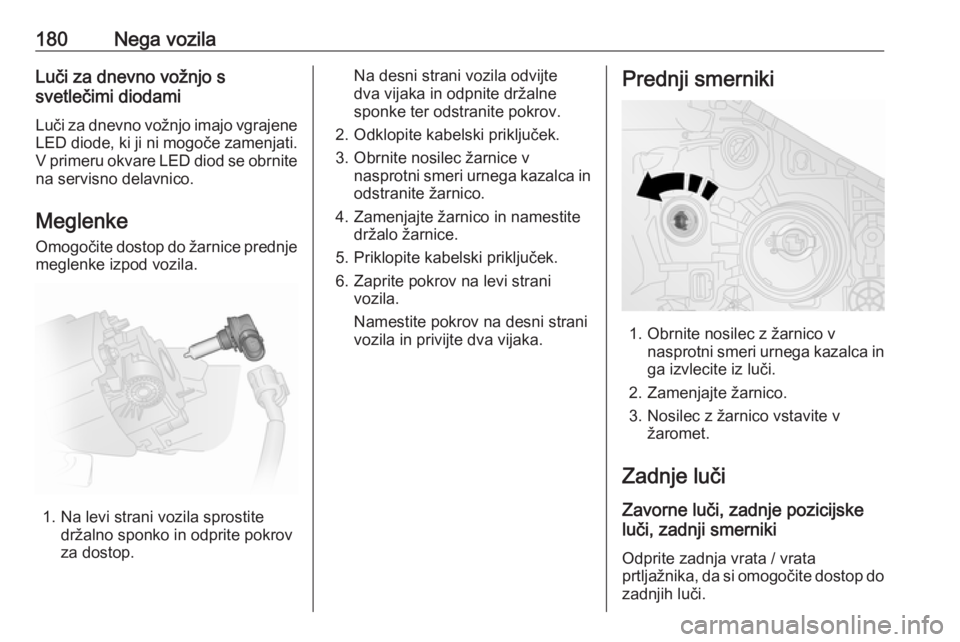

180Nega vozilaLuči za dnevno vožnjo s
svetlečimi diodami
Luči za dnevno vožnjo imajo vgrajene LED diode, ki ji ni mogoče zamenjati.
V primeru okvare LED diod se obrnite na servisno delavnico.
Meglenke
Omogočite dostop do žarnice prednje
meglenke izpod vozila.
1. Na levi strani vozila sprostite držalno sponko in odprite pokrov
za dostop.
Na desni strani vozila odvijte
dva vijaka in odpnite držalne
sponke ter odstranite pokrov.
2. Odklopite kabelski priključek.
3. Obrnite nosilec žarnice v nasprotni smeri urnega kazalca in
odstranite žarnico.
4. Zamenjajte žarnico in namestite držalo žarnice.
5. Priklopite kabelski priključek.
6. Zaprite pokrov na levi strani vozila.
Namestite pokrov na desni strani
vozila in privijte dva vijaka.Prednji smerniki
1. Obrnite nosilec z žarnico v nasprotni smeri urnega kazalca in
ga izvlecite iz luči.
2. Zamenjajte žarnico.
3. Nosilec z žarnico vstavite v žaromet.
Zadnje luči
Zavorne luči, zadnje pozicijske
luči, zadnji smerniki
Odprite zadnja vrata / vrata
prtljažnika, da si omogočite dostop do
zadnjih luči.

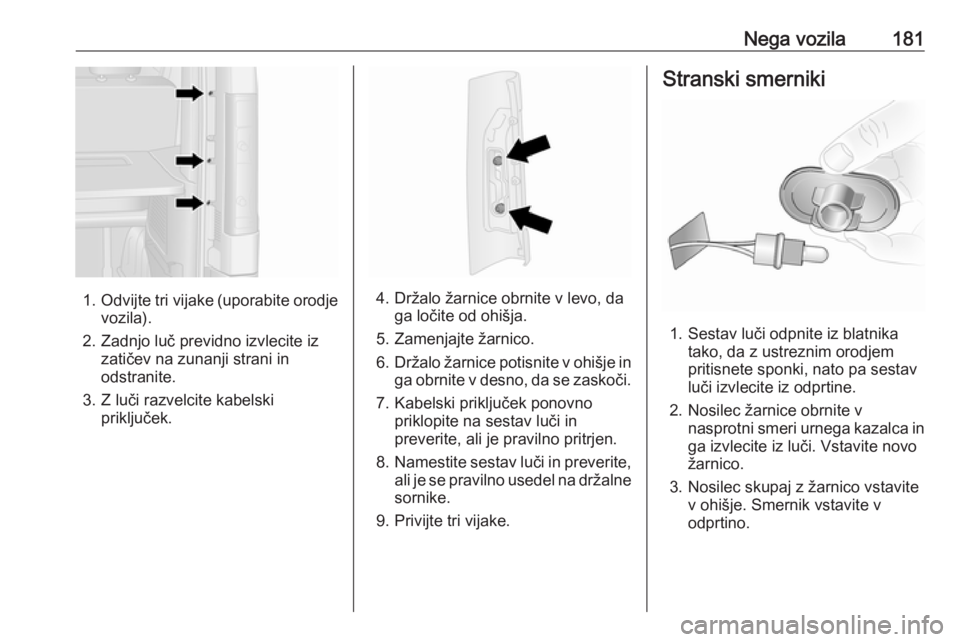

Nega vozila181
1. Odvijte tri vijake (uporabite orodje
vozila).
2. Zadnjo luč previdno izvlecite iz zatičev na zunanji strani in
odstranite.
3. Z luči razvelcite kabelski priključek.4. Držalo žarnice obrnite v levo, da ga ločite od ohišja.
5. Zamenjajte žarnico.
6. Držalo žarnice potisnite v ohišje in
ga obrnite v desno, da se zaskoči.
7. Kabelski priključek ponovno priklopite na sestav luči in
preverite, ali je pravilno pritrjen.
8. Namestite sestav luči in preverite,
ali je se pravilno usedel na držalne sornike.
9. Privijte tri vijake.
Stranski smerniki
1. Sestav luči odpnite iz blatnika tako, da z ustreznim orodjem
pritisnete sponki, nato pa sestav
luči izvlecite iz odprtine.
2. Nosilec žarnice obrnite v nasprotni smeri urnega kazalca in
ga izvlecite iz luči. Vstavite novo
žarnico.
3. Nosilec skupaj z žarnico vstavite v ohišje. Smernik vstavite v
odprtino.

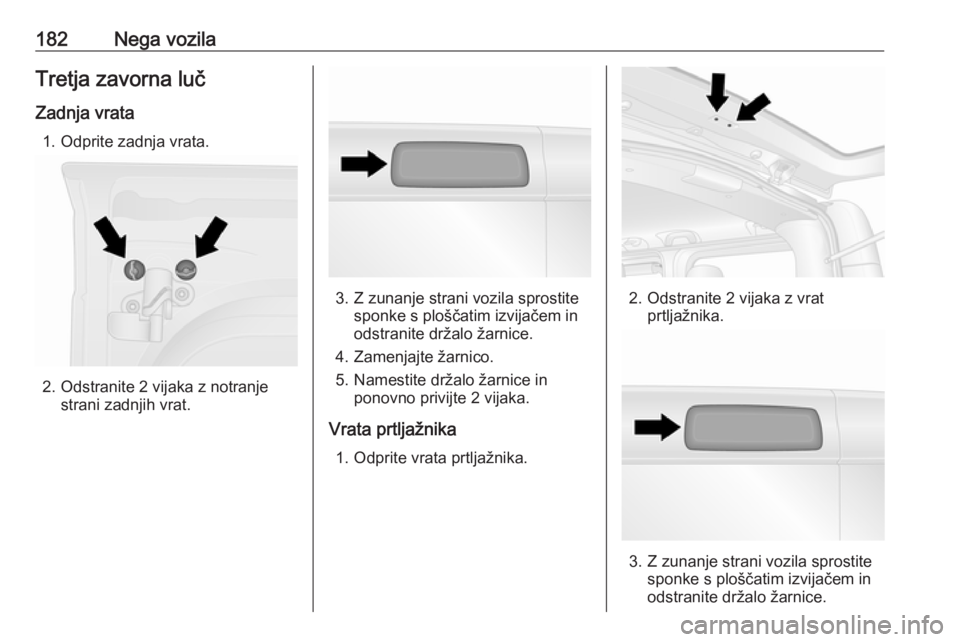

182Nega vozilaTretja zavorna lučZadnja vrata 1. Odprite zadnja vrata.
2. Odstranite 2 vijaka z notranje strani zadnjih vrat.
3. Z zunanje strani vozila sprostitesponke s ploščatim izvijačem in
odstranite držalo žarnice.
4. Zamenjajte žarnico.
5. Namestite držalo žarnice in ponovno privijte 2 vijaka.
Vrata prtljažnika 1. Odprite vrata prtljažnika.2. Odstranite 2 vijaka z vrat prtljažnika.
3. Z zunanje strani vozila sprostitesponke s ploščatim izvijačem in
odstranite držalo žarnice.

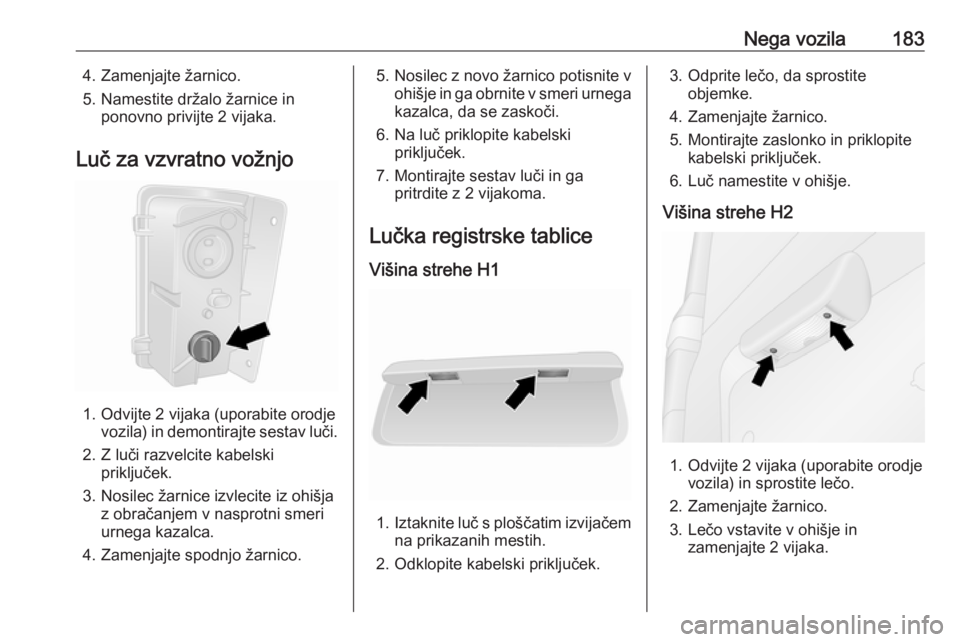

Nega vozila1834. Zamenjajte žarnico.
5. Namestite držalo žarnice in ponovno privijte 2 vijaka.
Luč za vzvratno vožnjo
1. Odvijte 2 vijaka (uporabite orodje vozila) in demontirajte sestav luči.
2. Z luči razvelcite kabelski priključek.
3. Nosilec žarnice izvlecite iz ohišja z obračanjem v nasprotni smeri
urnega kazalca.
4. Zamenjajte spodnjo žarnico.
5. Nosilec z novo žarnico potisnite v ohišje in ga obrnite v smeri urnega
kazalca, da se zaskoči.
6. Na luč priklopite kabelski priključek.
7. Montirajte sestav luči in ga pritrdite z 2 vijakoma.
Lučka registrske tablice Višina strehe H1
1. Iztaknite luč s ploščatim izvijačem
na prikazanih mestih.
2. Odklopite kabelski priključek.
3. Odprite lečo, da sprostite objemke.
4. Zamenjajte žarnico.
5. Montirajte zaslonko in priklopite kabelski priključek.
6. Luč namestite v ohišje.
Višina strehe H2
1. Odvijte 2 vijaka (uporabite orodje vozila) in sprostite lečo.
2. Zamenjajte žarnico.
3. Lečo vstavite v ohišje in zamenjajte 2 vijaka.

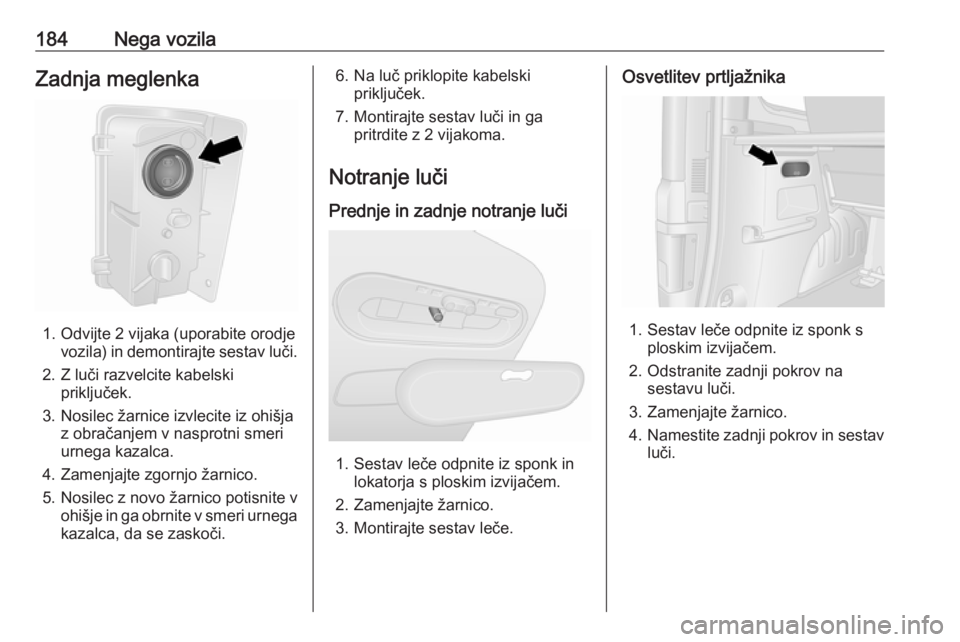

184Nega vozilaZadnja meglenka
1. Odvijte 2 vijaka (uporabite orodjevozila) in demontirajte sestav luči.
2. Z luči razvelcite kabelski priključek.
3. Nosilec žarnice izvlecite iz ohišja z obračanjem v nasprotni smeriurnega kazalca.
4. Zamenjajte zgornjo žarnico.
5. Nosilec z novo žarnico potisnite v ohišje in ga obrnite v smeri urnega
kazalca, da se zaskoči.
6. Na luč priklopite kabelski priključek.
7. Montirajte sestav luči in ga pritrdite z 2 vijakoma.
Notranje luči Prednje in zadnje notranje luči
1. Sestav leče odpnite iz sponk in lokatorja s ploskim izvijačem.
2. Zamenjajte žarnico.
3. Montirajte sestav leče.
Osvetlitev prtljažnika
1. Sestav leče odpnite iz sponk s ploskim izvijačem.
2. Odstranite zadnji pokrov na sestavu luči.
3. Zamenjajte žarnico.
4. Namestite zadnji pokrov in sestav
luči.

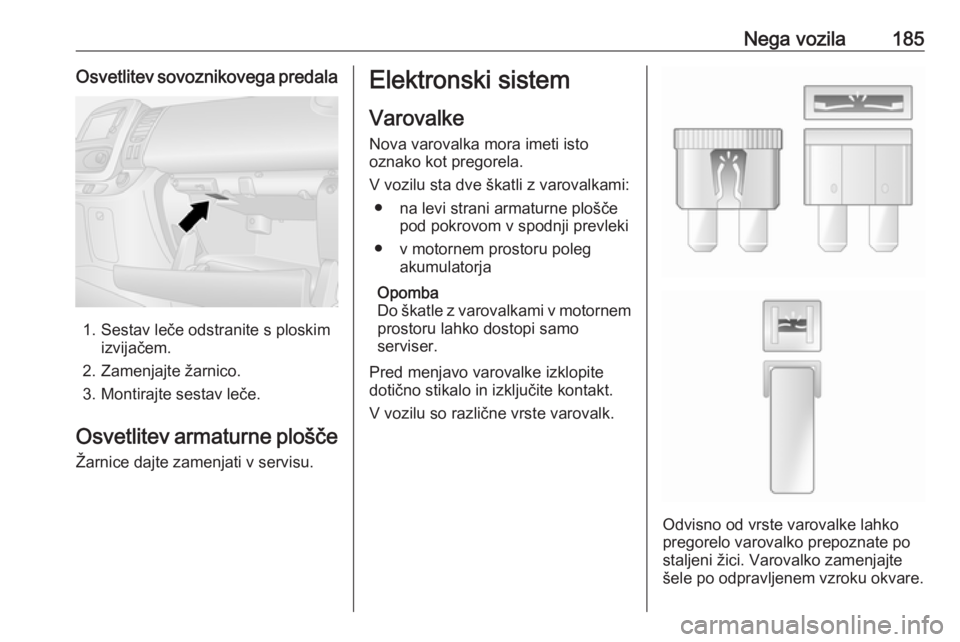

Nega vozila185Osvetlitev sovoznikovega predala
1. Sestav leče odstranite s ploskimizvijačem.
2. Zamenjajte žarnico.
3. Montirajte sestav leče.
Osvetlitev armaturne plošče
Žarnice dajte zamenjati v servisu.
Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● na levi strani armaturne plošče pod pokrovom v spodnji prevleki
● v motornem prostoru poleg akumulatorja
Opomba
Do škatle z varovalkami v motornem prostoru lahko dostopi samo
serviser.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.

186Nega vozilaPriporočamo, da imate v vozilu
shranjen komplet rezervnih varovalk.
V škatli z varovalkami so prazna
mesta, predvidena za rezervne
varovalke.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Opisi škatel z varovalkami v teh Uporabniških navodilih se morda ne
ujemajo s stanjem v vašem vozilu.
Upoštevajte nalepko škatle z
varovalkami v vašem vozilu.
Ščipalka za varovalke
Ščipalka za varovalke je na pokrovu
škatle z varovalkami na armaturni
plošči.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.

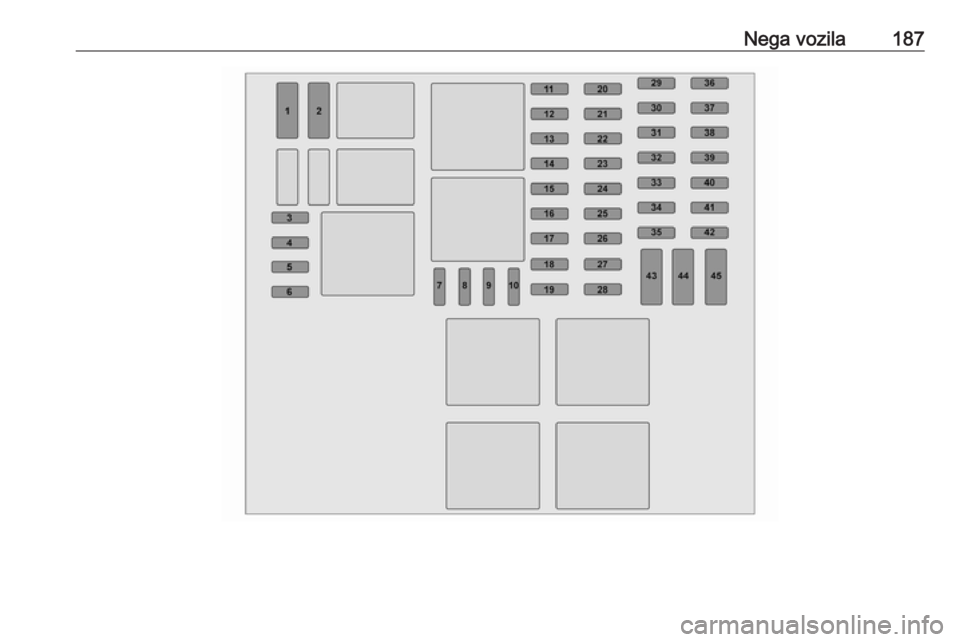

Škatla z varovalkami na
armaturni plošči
Škatla varovalk se nahaja na levi
strani armaturne plošče, za zaključno oblogo.
Za dostop do škatle z varovalkami
povlecite zgornji del zaključne obloge
in jo odstranite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.

Nega vozila187

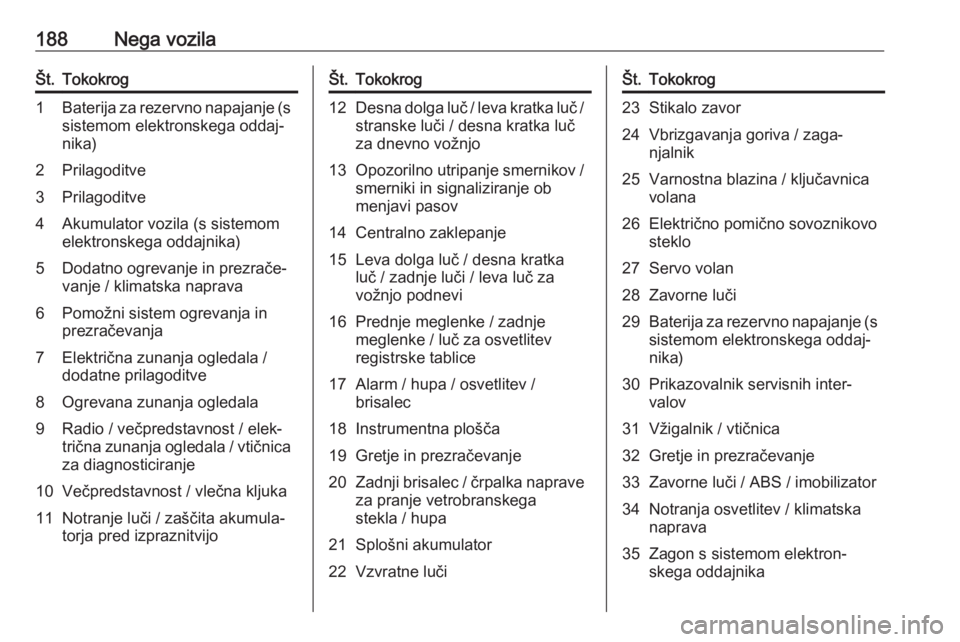

188Nega vozilaŠt.Tokokrog1Baterija za rezervno napajanje (ssistemom elektronskega oddaj‐
nika)2Prilagoditve3Prilagoditve4Akumulator vozila (s sistemom
elektronskega oddajnika)5Dodatno ogrevanje in prezrače‐
vanje / klimatska naprava6Pomožni sistem ogrevanja in
prezračevanja7Električna zunanja ogledala /
dodatne prilagoditve8Ogrevana zunanja ogledala9Radio / večpredstavnost / elek‐
trična zunanja ogledala / vtičnica za diagnosticiranje10Večpredstavnost / vlečna kljuka11Notranje luči / zaščita akumula‐
torja pred izpraznitvijoŠt.Tokokrog12Desna dolga luč / leva kratka luč / stranske luči / desna kratka luč
za dnevno vožnjo13Opozorilno utripanje smernikov /
smerniki in signaliziranje ob
menjavi pasov14Centralno zaklepanje15Leva dolga luč / desna kratka
luč / zadnje luči / leva luč za
vožnjo podnevi16Prednje meglenke / zadnje
meglenke / luč za osvetlitev
registrske tablice17Alarm / hupa / osvetlitev /
brisalec18Instrumentna plošča19Gretje in prezračevanje20Zadnji brisalec / črpalka naprave za pranje vetrobranskega
stekla / hupa21Splošni akumulator22Vzvratne lučiŠt.Tokokrog23Stikalo zavor24Vbrizgavanja goriva / zaga‐
njalnik25Varnostna blazina / ključavnica
volana26Električno pomično sovoznikovo
steklo27Servo volan28Zavorne luči29Baterija za rezervno napajanje (s sistemom elektronskega oddaj‐
nika)30Prikazovalnik servisnih inter‐
valov31Vžigalnik / vtičnica32Gretje in prezračevanje33Zavorne luči / ABS / imobilizator34Notranja osvetlitev / klimatska
naprava35Zagon s sistemom elektron‐
skega oddajnika
