OPEL VIVARO B 2019 Manuale di uso e manutenzione (in Italian)

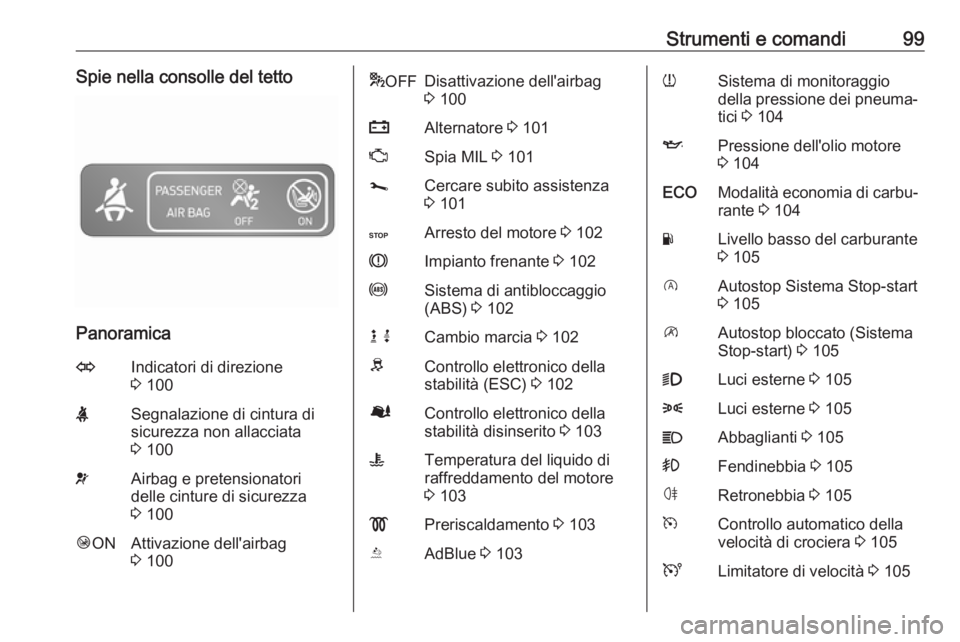

Strumenti e comandi99Spie nella consolle del tetto
Panoramica
OIndicatori di direzione
3 100XSegnalazione di cintura di
sicurezza non allacciata
3 100vAirbag e pretensionatori
delle cinture di sicurezza
3 100Ó ONAttivazione dell'airbag
3 100* OFFDisattivazione dell'airbag
3 100pAlternatore 3 101ZSpia MIL 3 101jCercare subito assistenza
3 101CArresto del motore 3 102RImpianto frenante 3 102uSistema di antibloccaggio
(ABS) 3 102k jCambio marcia 3 102RControllo elettronico della
stabilità (ESC) 3 102ØControllo elettronico della
stabilità disinserito 3 103WTemperatura del liquido di
raffreddamento del motore
3 103!Preriscaldamento 3 103YAdBlue 3 103wSistema di monitoraggio
della pressione dei pneuma‐ tici 3 104IPressione dell'olio motore
3 104ECOModalità economia di carbu‐
rante 3 104YLivello basso del carburante
3 105DAutostop Sistema Stop-start
3 105\Autostop bloccato (Sistema
Stop-start) 3 1059Luci esterne 3 1058Luci esterne 3 105CAbbaglianti 3 105>Fendinebbia 3 105øRetronebbia 3 105mControllo automatico della
velocità di crociera 3 105ULimitatore di velocità 3 105

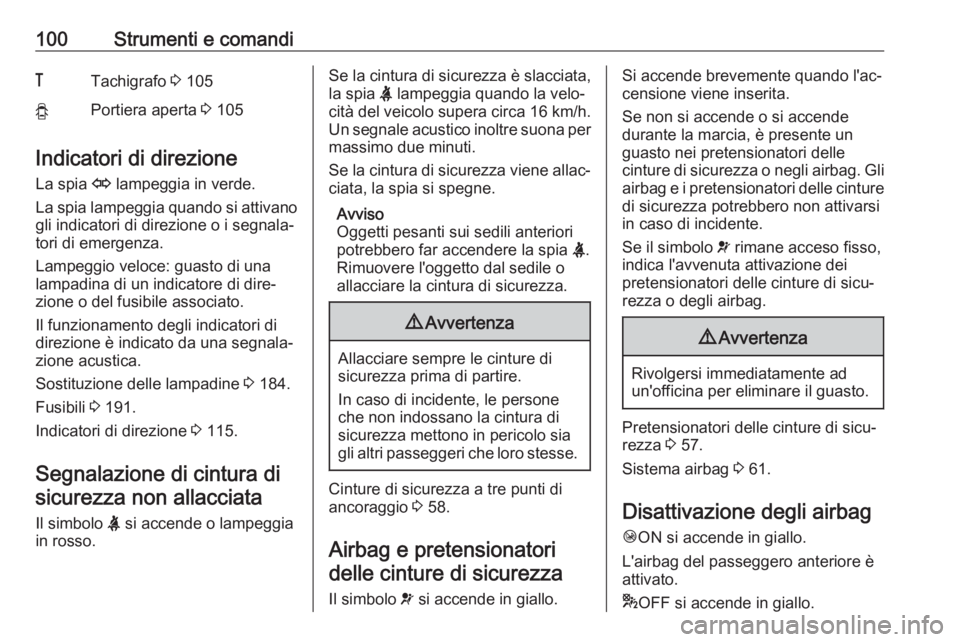

100Strumenti e comandi&Tachigrafo 3 105yPortiera aperta 3 105
Indicatori di direzione
La spia O lampeggia in verde.
La spia lampeggia quando si attivano gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Il funzionamento degli indicatori di
direzione è indicato da una segnala‐
zione acustica.
Sostituzione delle lampadine 3 184.
Fusibili 3 191.
Indicatori di direzione 3 115.
Segnalazione di cintura di sicurezza non allacciata
Il simbolo X si accende o lampeggia
in rosso.
Se la cintura di sicurezza è slacciata,
la spia X lampeggia quando la velo‐
cità del veicolo supera circa 16 km/h.
Un segnale acustico inoltre suona per
massimo due minuti.
Se la cintura di sicurezza viene allac‐
ciata, la spia si spegne.
Avviso
Oggetti pesanti sui sedili anteriori
potrebbero far accendere la spia X.
Rimuovere l'oggetto dal sedile o allacciare la cintura di sicurezza.9 Avvertenza
Allacciare sempre le cinture di
sicurezza prima di partire.
In caso di incidente, le persone
che non indossano la cintura di
sicurezza mettono in pericolo sia
gli altri passeggeri che loro stesse.
Cinture di sicurezza a tre punti di
ancoraggio 3 58.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Se non si accende o si accende
durante la marcia, è presente un
guasto nei pretensionatori delle
cinture di sicurezza o negli airbag. Gli
airbag e i pretensionatori delle cinture di sicurezza potrebbero non attivarsi
in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza 3 57.
Sistema airbag 3 61.
Disattivazione degli airbag Ó ON si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
* OFF si accende in giallo.

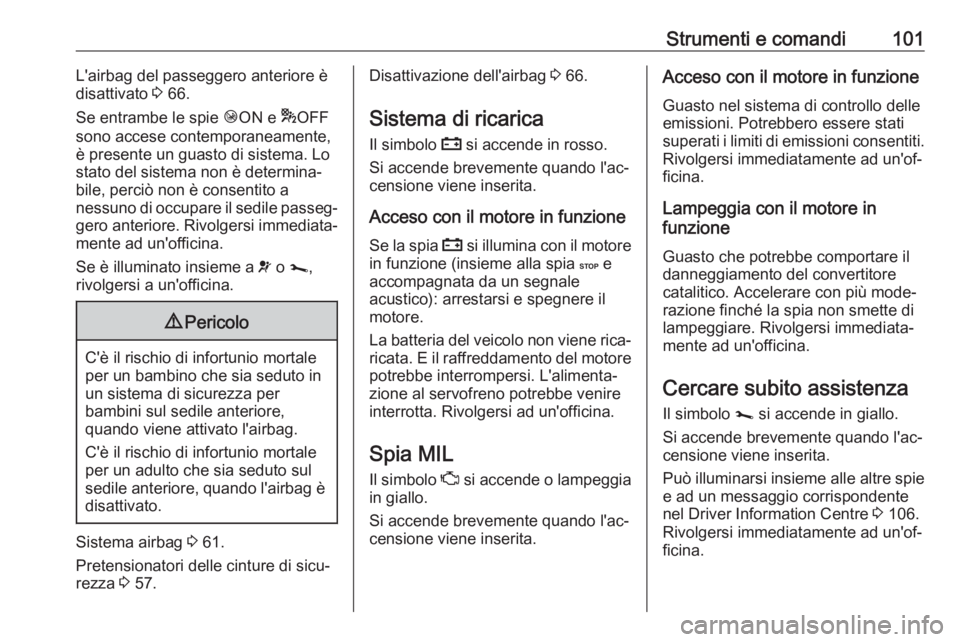

Strumenti e comandi101L'airbag del passeggero anteriore è
disattivato 3 66.
Se entrambe le spie ÓON e *OFF
sono accese contemporaneamente, è presente un guasto di sistema. Lo
stato del sistema non è determina‐
bile, perciò non è consentito a
nessuno di occupare il sedile passeg‐
gero anteriore. Rivolgersi immediata‐ mente ad un'officina.
Se è illuminato insieme a v o j ,
rivolgersi a un'officina.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema airbag 3 61.
Pretensionatori delle cinture di sicu‐
rezza 3 57.
Disattivazione dell'airbag 3 66.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzione Se la spia p si illumina con il motore
in funzione (insieme alla spia C e
accompagnata da un segnale
acustico): arrestarsi e spegnere il
motore.
La batteria del veicolo non viene rica‐
ricata. E il raffreddamento del motore
potrebbe interrompersi. L'alimenta‐
zione al servofreno potrebbe venire
interrotta. Rivolgersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza Il simbolo j si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Può illuminarsi insieme alle altre spie
e ad un messaggio corrispondente
nel Driver Information Centre 3 106.
Rivolgersi immediatamente ad un'of‐
ficina.

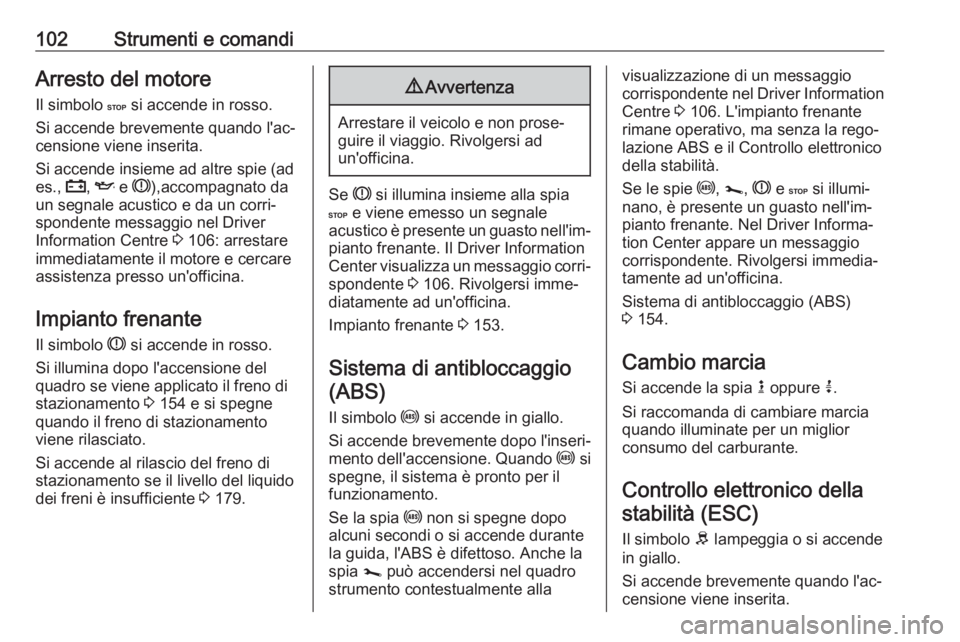

102Strumenti e comandiArresto del motoreIl simbolo C si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Si accende insieme ad altre spie (ad
es., p, I e R ),accompagnato da
un segnale acustico e da un corri‐
spondente messaggio nel Driver
Information Centre 3 106: arrestare
immediatamente il motore e cercare
assistenza presso un'officina.
Impianto frenante
Il simbolo R si accende in rosso.
Si illumina dopo l'accensione del
quadro se viene applicato il freno di stazionamento 3 154 e si spegne
quando il freno di stazionamento
viene rilasciato.
Si accende al rilascio del freno di
stazionamento se il livello del liquido
dei freni è insufficiente 3 179.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Se R si illumina insieme alla spia
C e viene emesso un segnale
acustico è presente un guasto nell'im‐ pianto frenante. Il Driver Information
Center visualizza un messaggio corri‐
spondente 3 106. Rivolgersi imme‐
diatamente ad un'officina.
Impianto frenante 3 153.
Sistema di antibloccaggio (ABS)
Il simbolo u si accende in giallo.
Si accende brevemente dopo l'inseri‐
mento dell'accensione. Quando u si
spegne, il sistema è pronto per il
funzionamento.
Se la spia u non si spegne dopo
alcuni secondi o si accende durante
la guida, l'ABS è difettoso. Anche la
spia j può accendersi nel quadro
strumento contestualmente alla
visualizzazione di un messaggio
corrispondente nel Driver Information Centre 3 106. L'impianto frenante
rimane operativo, ma senza la rego‐ lazione ABS e il Controllo elettronico
della stabilità.
Se le spie u, j , R e C si illumi‐
nano, è presente un guasto nell'im‐
pianto frenante. Nel Driver Informa‐
tion Center appare un messaggio
corrispondente. Rivolgersi immedia‐
tamente ad un'officina.
Sistema di antibloccaggio (ABS)
3 154.
Cambio marcia
Si accende la spia k oppure j.
Si raccomanda di cambiare marcia
quando illuminate per un miglior
consumo del carburante.
Controllo elettronico della stabilità (ESC)
Il simbolo R lampeggia o si accende
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.

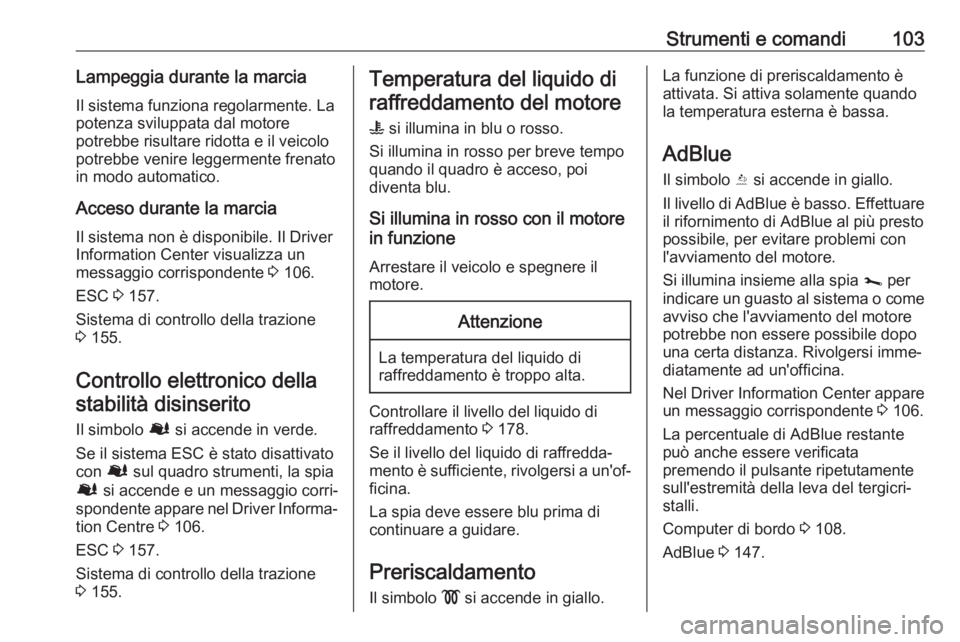

Strumenti e comandi103Lampeggia durante la marcia
Il sistema funziona regolarmente. La
potenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.
Acceso durante la marcia
Il sistema non è disponibile. Il Driver
Information Center visualizza un
messaggio corrispondente 3 106.
ESC 3 157.
Sistema di controllo della trazione
3 155.
Controllo elettronico della stabilità disinserito
Il simbolo Ø si accende in verde.
Se il sistema ESC è stato disattivato
con Ø sul quadro strumenti, la spia
Ø si accende e un messaggio corri‐
spondente appare nel Driver Informa‐
tion Centre 3 106.
ESC 3 157.
Sistema di controllo della trazione
3 155.Temperatura del liquido di
raffreddamento del motore
W si illumina in blu o rosso.
Si illumina in rosso per breve tempo
quando il quadro è acceso, poi
diventa blu.
Si illumina in rosso con il motore
in funzione
Arrestare il veicolo e spegnere il
motore.Attenzione
La temperatura del liquido di
raffreddamento è troppo alta.
Controllare il livello del liquido di
raffreddamento 3 178.
Se il livello del liquido di raffredda‐ mento è sufficiente, rivolgersi a un'of‐
ficina.
La spia deve essere blu prima di
continuare a guidare.
Preriscaldamento
Il simbolo ! si accende in giallo.
La funzione di preriscaldamento è
attivata. Si attiva solamente quando
la temperatura esterna è bassa.
AdBlue
Il simbolo Y si accende in giallo.
Il livello di AdBlue è basso. Effettuare
il rifornimento di AdBlue al più presto
possibile, per evitare problemi con
l'avviamento del motore.
Si illumina insieme alla spia j per
indicare un guasto al sistema o come avviso che l'avviamento del motore
potrebbe non essere possibile dopo
una certa distanza. Rivolgersi imme‐
diatamente ad un'officina.
Nel Driver Information Center appare
un messaggio corrispondente 3 106.
La percentuale di AdBlue restante
può anche essere verificata
premendo il pulsante ripetutamente
sull'estremità della leva del tergicri‐
stalli.
Computer di bordo 3 108.
AdBlue 3 147.

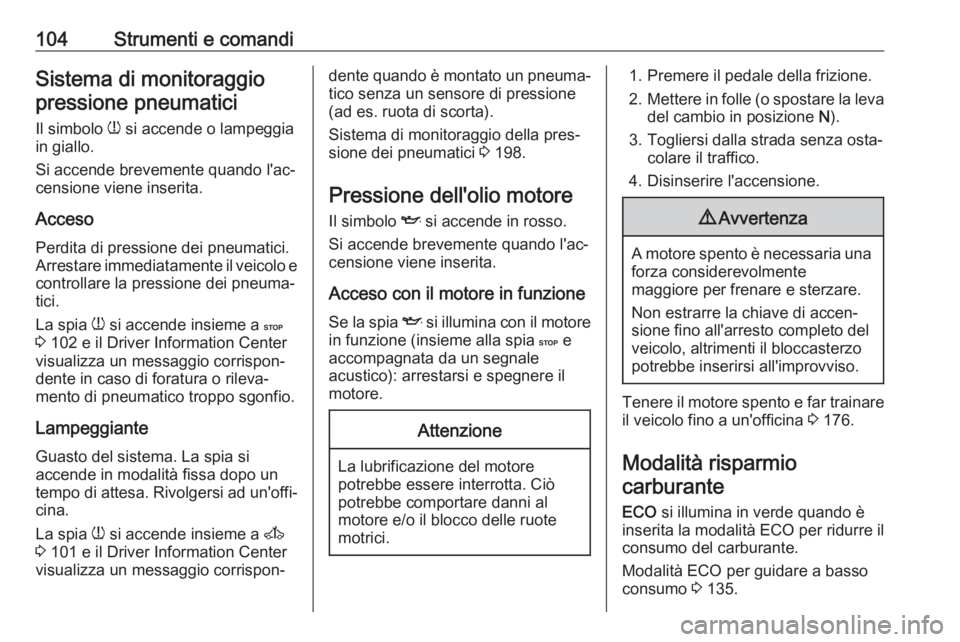

104Strumenti e comandiSistema di monitoraggiopressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso
Perdita di pressione dei pneumatici. Arrestare immediatamente il veicolo e controllare la pressione dei pneuma‐
tici.
La spia w si accende insieme a C
3 102 e il Driver Information Center
visualizza un messaggio corrispon‐
dente in caso di foratura o rileva‐
mento di pneumatico troppo sgonfio.
Lampeggiante Guasto del sistema. La spia si
accende in modalità fissa dopo un
tempo di attesa. Rivolgersi ad un'offi‐
cina.
La spia w si accende insieme a A
3 101 e il Driver Information Center
visualizza un messaggio corrispon‐dente quando è montato un pneuma‐ tico senza un sensore di pressione
(ad es. ruota di scorta).
Sistema di monitoraggio della pres‐ sione dei pneumatici 3 198.
Pressione dell'olio motore Il simbolo I si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzione
Se la spia I si illumina con il motore
in funzione (insieme alla spia C e
accompagnata da un segnale
acustico): arrestarsi e spegnere il
motore.Attenzione
La lubrificazione del motore
potrebbe essere interrotta. Ciò
potrebbe comportare danni al
motore e/o il blocco delle ruote
motrici.
1. Premere il pedale della frizione.
2. Mettere in folle (o spostare la leva
del cambio in posizione N).
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.9 Avvertenza
A motore spento è necessaria una
forza considerevolmente
maggiore per frenare e sterzare.
Non estrarre la chiave di accen‐
sione fino all'arresto completo del veicolo, altrimenti il bloccasterzo
potrebbe inserirsi all'improvviso.
Tenere il motore spento e far trainare il veicolo fino a un'officina 3 176.
Modalità risparmio
carburante
ECO si illumina in verde quando è
inserita la modalità ECO per ridurre il
consumo del carburante.
Modalità ECO per guidare a basso
consumo 3 135.

Strumenti e comandi105Livello carburante minimoIl simbolo Y si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Si illumina quando il livello nel serba‐
toio carburante è basso (circa 50 km ).
Effettuare immediatamente il riforni‐ mento 3 168.
Convertitore catalitico 3 146.
Impianto di alimentazione diesel spurgo 3 182.
Sistema Stop-start
D si accende quando il motore si
trova nella modalità Autostop.
\ si accende quando un Autostop
non è consentito non essendo soddi‐
sfatte determinate condizioni.
Sistema Start-stop 3 141.
Luci esterne
Il simbolo 9 si accende in verde.
Illuminata quando i fari sono accesi.
Il simbolo 8 si accende in verde.Illuminata quando le luci di posizione
sono accese.
Illuminazione 3 112.
Abbaglianti
Il simbolo P si accende in blu.
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 113.
Fendinebbia anteriori
Il simbolo > si accende in verde.
Si accende quando i fendinebbia
sono accesi 3 115.
Retronebbia Il simbolo ø si accende in giallo.
Si accende quando il retronebbia è
acceso 3 116.
Controllo automatico della
velocità di crociera
m , U si accendono in verde.
m si accende in verde quando viene
memorizzata un determinata velocità.U si accende in verde quando il
sistema è inserito.
Controllo automatico della velocità di
crociera 3 158.
Limitatore di velocità
Il simbolo U si accende in giallo.
Si accende quando il sistema è attivo. Limitatore di velocità 3 160.
Cronotachigrafo
& si illumina quando c'è un guasto
3 111.
Portiera aperta Il simbolo y si accende in rosso.
Si accende quando una portiera non
è completamente chiusa.
Il Driver Information Center visualizza un messaggio corrispondente 3 106.

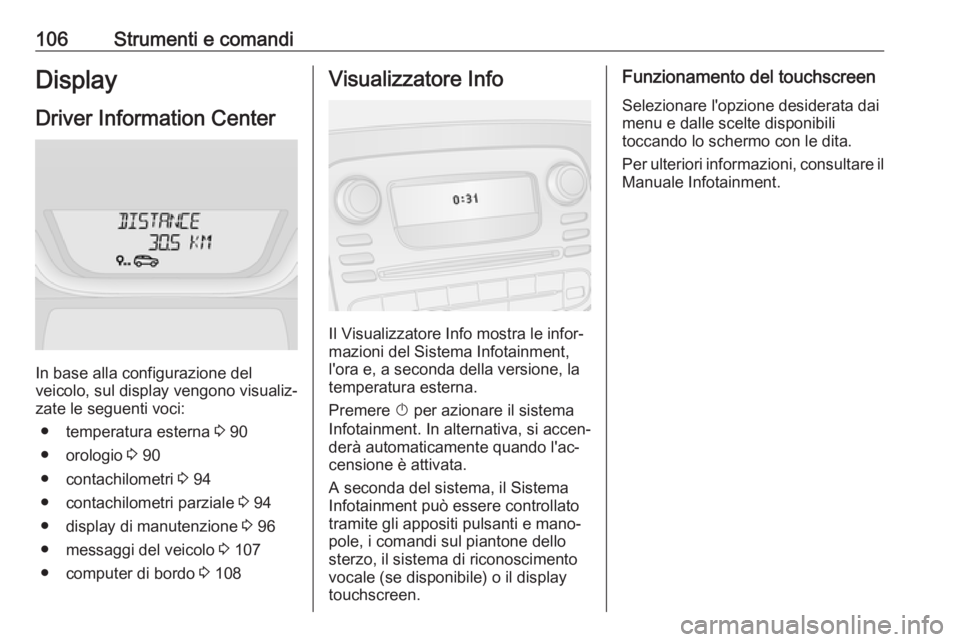

106Strumenti e comandiDisplayDriver Information Center
In base alla configurazione del
veicolo, sul display vengono visualiz‐
zate le seguenti voci:
● temperatura esterna 3 90
● orologio 3 90
● contachilometri 3 94
● contachilometri parziale 3 94
● display di manutenzione 3 96
● messaggi del veicolo 3 107
● computer di bordo 3 108
Visualizzatore Info
Il Visualizzatore Info mostra le infor‐
mazioni del Sistema Infotainment,
l'ora e, a seconda della versione, la
temperatura esterna.
Premere X per azionare il sistema
Infotainment. In alternativa, si accen‐
derà automaticamente quando l'ac‐
censione è attivata.
A seconda del sistema, il Sistema
Infotainment può essere controllato
tramite gli appositi pulsanti e mano‐
pole, i comandi sul piantone dello
sterzo, il sistema di riconoscimento
vocale (se disponibile) o il display touchscreen.
Funzionamento del touchscreen
Selezionare l'opzione desiderata dai
menu e dalle scelte disponibili
toccando lo schermo con le dita.
Per ulteriori informazioni, consultare il
Manuale Infotainment.

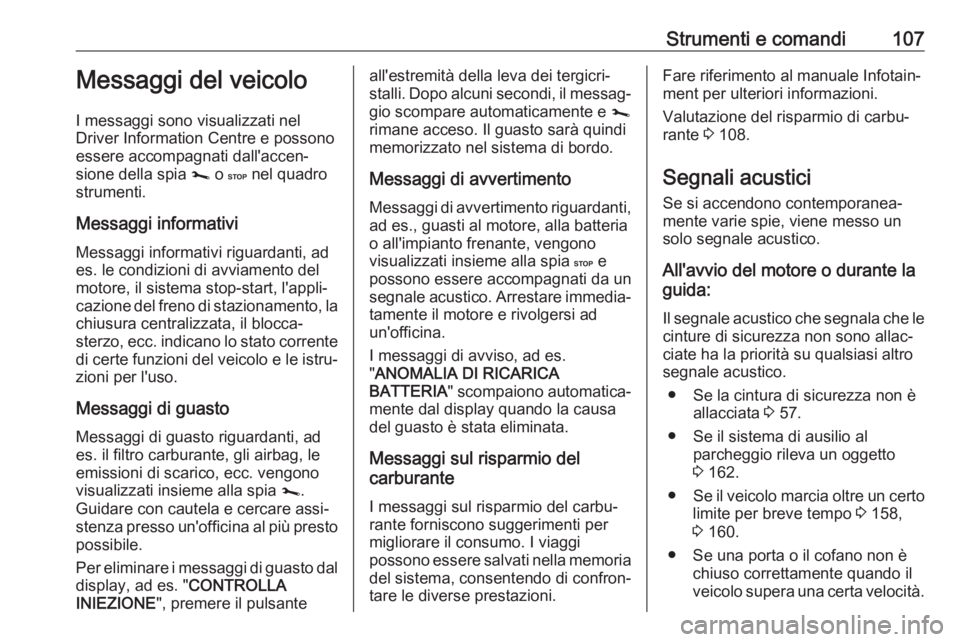

Strumenti e comandi107Messaggi del veicolo
I messaggi sono visualizzati nel
Driver Information Centre e possono
essere accompagnati dall'accen‐
sione della spia j o C nel quadro
strumenti.
Messaggi informativi Messaggi informativi riguardanti, ad
es. le condizioni di avviamento del
motore, il sistema stop-start, l'appli‐
cazione del freno di stazionamento, la
chiusura centralizzata, il blocca‐
sterzo, ecc. indicano lo stato corrente
di certe funzioni del veicolo e le istru‐
zioni per l'uso.
Messaggi di guasto Messaggi di guasto riguardanti, ad
es. il filtro carburante, gli airbag, le
emissioni di scarico, ecc. vengono
visualizzati insieme alla spia j.
Guidare con cautela e cercare assi‐
stenza presso un'officina al più presto
possibile.
Per eliminare i messaggi di guasto dal
display, ad es. " CONTROLLA
INIEZIONE ", premere il pulsanteall'estremità della leva dei tergicri‐
stalli. Dopo alcuni secondi, il messag‐ gio scompare automaticamente e j
rimane acceso. Il guasto sarà quindi
memorizzato nel sistema di bordo.
Messaggi di avvertimento Messaggi di avvertimento riguardanti,
ad es., guasti al motore, alla batteria
o all'impianto frenante, vengono
visualizzati insieme alla spia C e
possono essere accompagnati da un
segnale acustico. Arrestare immedia‐ tamente il motore e rivolgersi ad
un'officina.
I messaggi di avviso, ad es.
" ANOMALIA DI RICARICA
BATTERIA " scompaiono automatica‐
mente dal display quando la causa
del guasto è stata eliminata.
Messaggi sul risparmio del
carburante
I messaggi sul risparmio del carbu‐
rante forniscono suggerimenti per
migliorare il consumo. I viaggi
possono essere salvati nella memoria del sistema, consentendo di confron‐
tare le diverse prestazioni.Fare riferimento al manuale Infotain‐
ment per ulteriori informazioni.
Valutazione del risparmio di carbu‐
rante 3 108.
Segnali acustici Se si accendono contemporanea‐
mente varie spie, viene messo un
solo segnale acustico.
All'avvio del motore o durante la
guida:
Il segnale acustico che segnala che le
cinture di sicurezza non sono allac‐
ciate ha la priorità su qualsiasi altro
segnale acustico.
● Se la cintura di sicurezza non è allacciata 3 57.
● Se il sistema di ausilio al parcheggio rileva un oggetto
3 162.
● Se il veicolo marcia oltre un certo
limite per breve tempo 3 158,
3 160.
● Se una porta o il cofano non è chiuso correttamente quando il
veicolo supera una certa velocità.

108Strumenti e comandi● Durante l'attivazione e la disatti‐vazione del controllo con allarme
dell'inclinazione veicolo 3 39.
● Se è presente un guasto nell'im‐ pianto frenante 3 102.
● Se la batteria del veicolo non carica 3 101.
● Se la lubrificazione del motore è interrotta 3 104.
● Se AdBlue deve essere rabboc‐ cato o è presente un guasto
3 147.
● Se la chiave elettronica si trova fuori dal raggio di rilevamento.
Sistema chiave elettronica 3 23.
Tasto di azionamento 3 138.
Quando il veicolo è parcheggiato
e / o all'apertura della portiera del
conducente:
● Se la chiave è stata lasciata nell'accensione.
● Se la chiave elettronica è stata lasciata nel lettore schede.
Sistema chiave elettronica 3 23.
Tasto di azionamento 3 138.● Se il veicolo è in Autostop.
Sistema Start-stop 3 141.
● Se le luci esterne sono accese 3 112.
Livello dell'olio motore Se viene raggiunto il livello minimo di
olio motore, un messaggio verrà
visualizzato nel Driver Information
Centre 3 106 per 30 secondi dopo
l'avviamento del motore.
Controllare il livello dell'olio 3 176.Computer di bordo
Il computer di bordo fornisce informa‐zioni sui dati relativi alla guida, che
vengono continuamente registrati e
valutati elettronicamente.
In base al veicolo, le seguenti funzioni
possono essere selezionate
premendo ripetutamente il pulsante
all'estremità della leva del tergicri‐
stallo:
● consumo di carburante
● consumo medio
● consumo istantaneo
● autonomia
