Pielęgnacja samochodu249
2. Odkręcić i wyjąć dwie śruby.
3. Pojazdy odpowietrznikiem lubosłoną za światłem tylnym, w
poszyciu: Wymontować
odpowietrznik lub osłonę.
4. Unieruchomić zespół światła i pchnąć zaczep, który utrzymuje
zespół światła tylnego w
nadwoziu.
5. Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć. Uważać
by kanał na przewody nie zmienił położenia.
6. Odczepić przewód z elementu mocującego w zespole światła.
7. Odczepić środkowy zaczepy,pociągnąć oprawę żarówek i
odłączyć pozostałe zaczepy.

250Pielęgnacja samochodu
8. Nacisnąć żarówkę lekko w dół,obrócić i wyjąć z oprawy.Wymienić żarówkę na nową:
Światło tylne / światło pozycyjne
( 1 )
Światło cofania ( 2)
Światło hamowania / światło
pozycyjne ( 3)
Kierunkowskaz/światło awaryjne ( 4 )
9. Zamocować oprawę żarówek w zespole światła.
10. Zamocować przewód do uchwytu.
11. Przymocować zespół światła w
nadwoziu pojazdu i dokręcić
obydwie śruby.
12. Zaczepić osłonę śruby zespołu dolnego światła tylnego (o ile
występuje).
13. Przymocować osłonę lub odpowietrznik za światłem tylnym,o ile były wcześniej
wymontowane.
Kabina ze skrzynią ładunkową
1. Wykręcić cztery wkręty z klosza.
2. Wyjąć klosz z otworu.
3. Lekko wcisnąć żarówkę w gniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
Kierunkowskaz ( 1)
Światło hamowania ( 2)
Światło tylne( 3)
Światło cofania ( 4)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 5)
4. Założyć klosz do otworu i wkręcić cztery wkręty.

Pielęgnacja samochodu251Kierunkowskazy boczneW celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć obudowę lampy do przodu i wyjąć ją z tyłu. Operacjęmoże ułatwić użycie śrubokręta i
podważenie nim obudowy lampy w celu wyjęcia z nadwozia.
Owinąć końcówkę śrubokręta
kawałkiem tkaniny, aby zapobiec
uszkodzeniu lakieru.
2. Pociągnąć zaczep w górę i odłączyć oprawkę żarówki od
złącza wtykowego.
3. Wymienić cały zespół.
4. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Centralne, wysoko
zamontowane światło hamowania
Pojazdy z drzwiami skrzydłowymilub tylną klapą
1. Otworzyć tylne drzwi.
2. a) pojazdy z klapą tylną:
Uwolnić wewnętrzne poszycie z
zapinek, obracając je w górę i w
dół. Ostrożnie zdjąć poszycie.
b) pojazdy z drzwiami
skrzydłowymi:

252Pielęgnacja samochodu

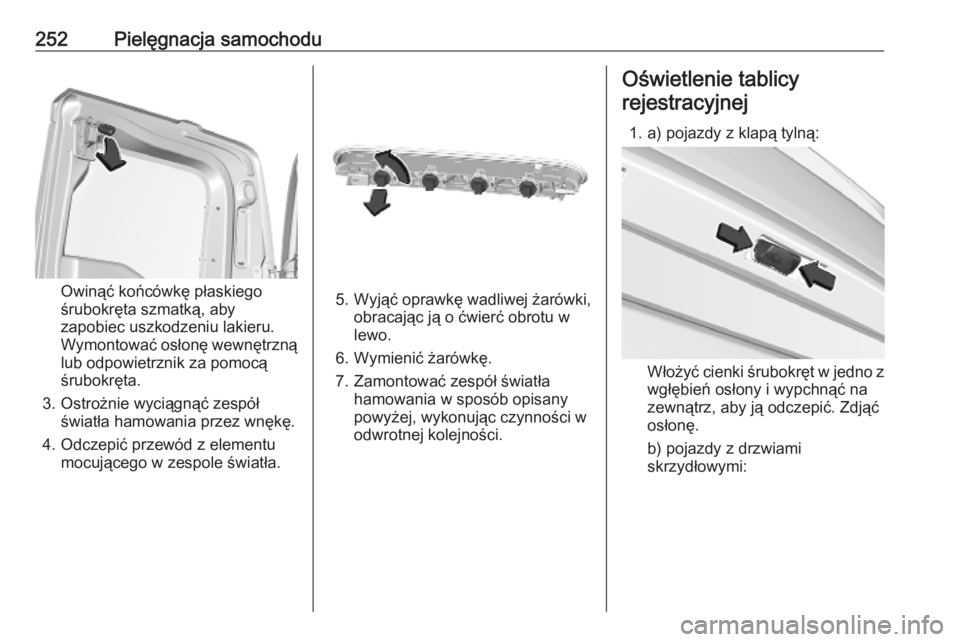

Owinąć końcówkę płaskiego
śrubokręta szmatką, aby
zapobiec uszkodzeniu lakieru.
Wymontować osłonę wewnętrzną lub odpowietrznik za pomocą
śrubokręta.
3. Ostrożnie wyciągnąć zespół światła hamowania przez wnękę.
4. Odczepić przewód z elementu mocującego w zespole światła.5. Wyjąć oprawkę wadliwej żarówki, obracając ją o ćwierć obrotu w
lewo.
6. Wymienić żarówkę.
7. Zamontować zespół światła hamowania w sposób opisany
powyżej, wykonując czynności w
odwrotnej kolejności.
Oświetlenie tablicy
rejestracyjnej
1. a) pojazdy z klapą tylną:
Włożyć cienki śrubokręt w jedno z
wgłębień osłony i wypchnąć na
zewnątrz, aby ją odczepić. Zdjąć
osłonę.
b) pojazdy z drzwiami
skrzydłowymi:

Pielęgnacja samochodu253
Włożyć śrubokręt w jedno z
wgłębień osłony i podważyć ją.
Zdjąć osłonę.
2. Wyjąć żarówkę z oprawki i wymienić na nową.
3. Zamocować osłonę.
Oświetlenie wnętrza
Wymianę poniższych lampek zlecić
warsztatowi.
● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● podświetlenie wskaźnikówInstalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.

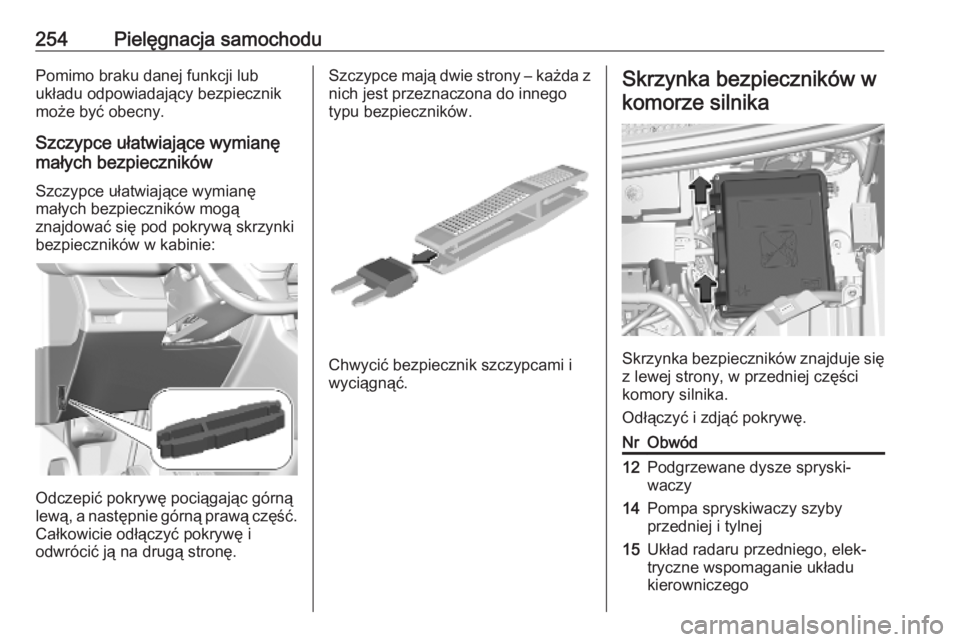

254Pielęgnacja samochoduPomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
Szczypce ułatwiające wymianę
małych bezpieczników mogą
znajdować się pod pokrywą skrzynki
bezpieczników w kabinie:
Odczepić pokrywę pociągając górną
lewą, a następnie górną prawą część.
Całkowicie odłączyć pokrywę i
odwrócić ją na drugą stronę.
Szczypce mają dwie strony – każda z
nich jest przeznaczona do innego
typu bezpieczników.
Chwycić bezpiecznik szczypcami i
wyciągnąć.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.
NrObwód12Podgrzewane dysze spryski‐
waczy14Pompa spryskiwaczy szyby
przedniej i tylnej15Układ radaru przedniego, elek‐
tryczne wspomaganie układu
kierowniczego

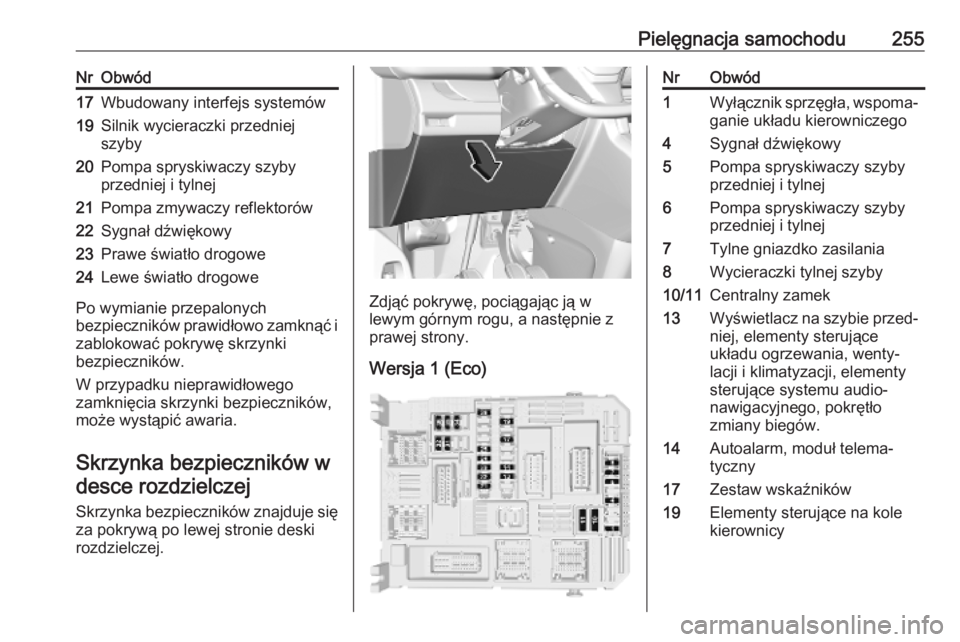

Pielęgnacja samochodu255NrObwód17Wbudowany interfejs systemów19Silnik wycieraczki przedniej
szyby20Pompa spryskiwaczy szyby
przedniej i tylnej21Pompa zmywaczy reflektorów22Sygnał dźwiękowy23Prawe światło drogowe24Lewe światło drogowe
Po wymianie przepalonych
bezpieczników prawidłowo zamknąć i
zablokować pokrywę skrzynki
bezpieczników.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników wdesce rozdzielczej
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie deskirozdzielczej.Zdjąć pokrywę, pociągając ją w
lewym górnym rogu, a następnie z
prawej strony.
Wersja 1 (Eco)
NrObwód1Wyłącznik sprzęgła, wspoma‐ganie układu kierowniczego4Sygnał dźwiękowy5Pompa spryskiwaczy szyby
przedniej i tylnej6Pompa spryskiwaczy szyby
przedniej i tylnej7Tylne gniazdko zasilania8Wycieraczki tylnej szyby10/11Centralny zamek13Wyświetlacz na szybie przed‐
niej, elementy sterujące
układu ogrzewania, wenty‐
lacji i klimatyzacji, elementy
sterujące systemu audio-
nawigacyjnego, pokrętło
zmiany biegów.14Autoalarm, moduł telema‐
tyczny17Zestaw wskaźników19Elementy sterujące na kole
kierownicy

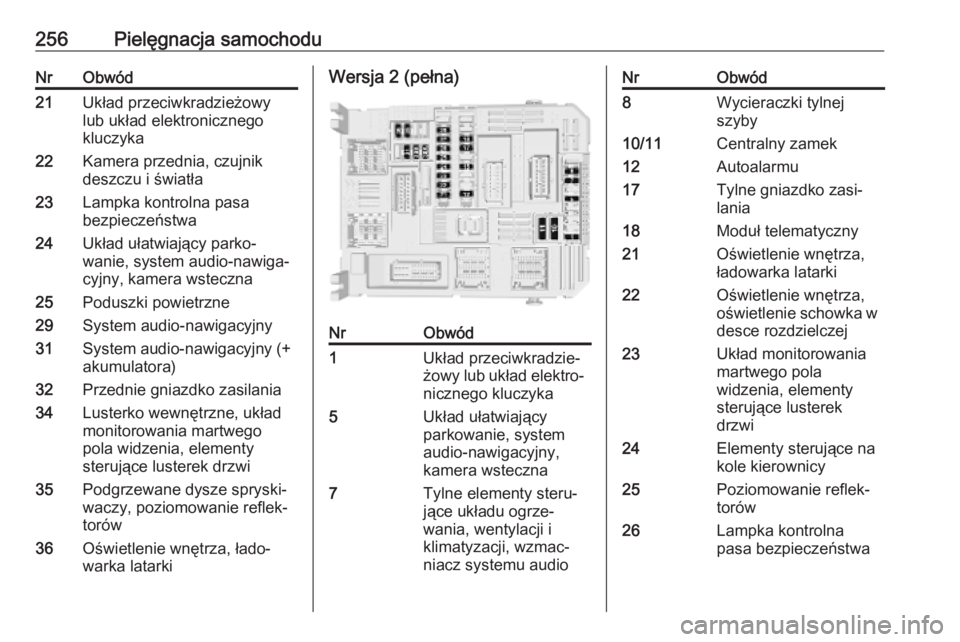

256Pielęgnacja samochoduNrObwód21Układ przeciwkradzieżowy
lub układ elektronicznego
kluczyka22Kamera przednia, czujnik
deszczu i światła23Lampka kontrolna pasa
bezpieczeństwa24Układ ułatwiający parko‐
wanie, system audio-nawiga‐
cyjny, kamera wsteczna25Poduszki powietrzne29System audio-nawigacyjny31System audio-nawigacyjny (+
akumulatora)32Przednie gniazdko zasilania34Lusterko wewnętrzne, układ
monitorowania martwego
pola widzenia, elementy
sterujące lusterek drzwi35Podgrzewane dysze spryski‐
waczy, poziomowanie reflek‐
torów36Oświetlenie wnętrza, łado‐
warka latarkiWersja 2 (pełna)NrObwód1Układ przeciwkradzie‐
żowy lub układ elektro‐
nicznego kluczyka5Układ ułatwiający
parkowanie, system
audio-nawigacyjny,
kamera wsteczna7Tylne elementy steru‐
jące układu ogrze‐
wania, wentylacji i
klimatyzacji, wzmac‐
niacz systemu audioNrObwód8Wycieraczki tylnej
szyby10/11Centralny zamek12Autoalarmu17Tylne gniazdko zasi‐
lania18Moduł telematyczny21Oświetlenie wnętrza,
ładowarka latarki22Oświetlenie wnętrza,
oświetlenie schowka w
desce rozdzielczej23Układ monitorowania
martwego pola
widzenia, elementy
sterujące lusterek
drzwi24Elementy sterujące na kole kierownicy25Poziomowanie reflek‐
torów26Lampka kontrolna
pasa bezpieczeństwa

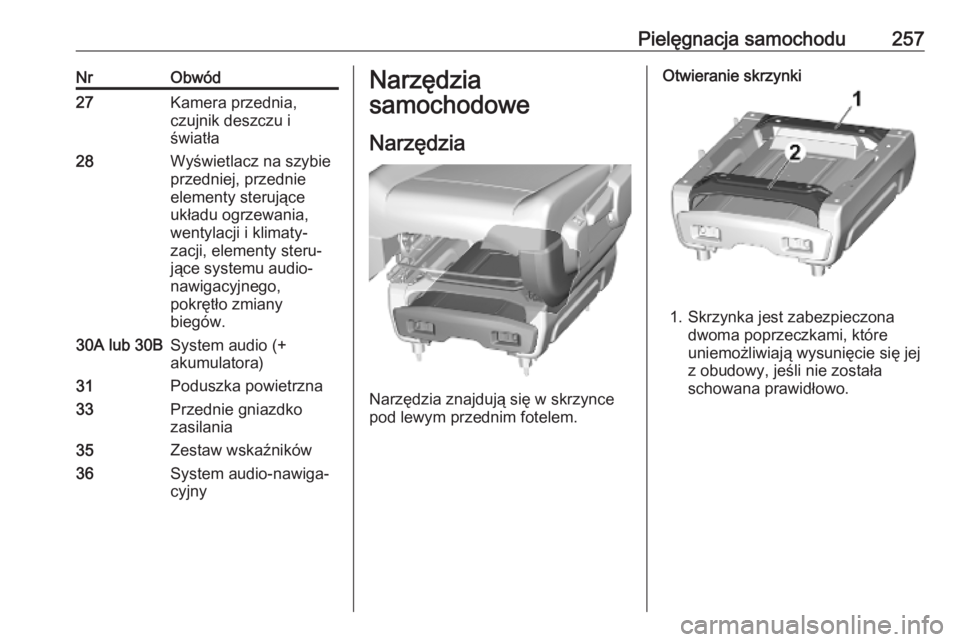

Pielęgnacja samochodu257NrObwód27Kamera przednia,
czujnik deszczu i
światła28Wyświetlacz na szybie
przedniej, przednie
elementy sterujące
układu ogrzewania,
wentylacji i klimaty‐
zacji, elementy steru‐
jące systemu audio-
nawigacyjnego,
pokrętło zmiany
biegów.30A lub 30BSystem audio (+
akumulatora)31Poduszka powietrzna33Przednie gniazdko
zasilania35Zestaw wskaźników36System audio-nawiga‐
cyjnyNarzędzia
samochodowe
Narzędzia
Narzędzia znajdują się w skrzynce
pod lewym przednim fotelem.
Otwieranie skrzynki
1. Skrzynka jest zabezpieczona
dwoma poprzeczkami, które
uniemożliwiają wysunięcie się jej
z obudowy, jeśli nie została
schowana prawidłowo.

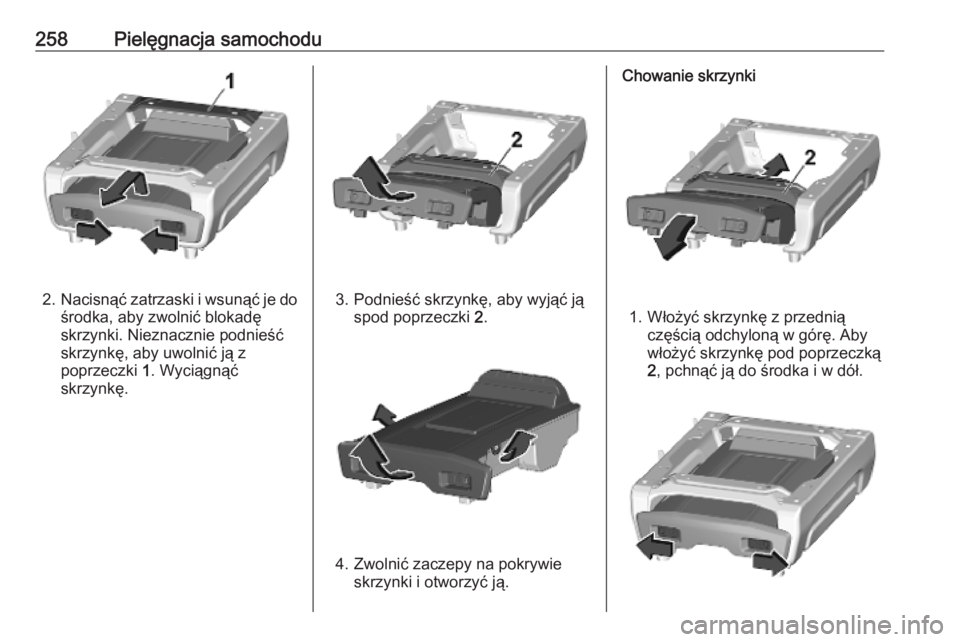

258Pielęgnacja samochodu
2.Nacisnąć zatrzaski i wsunąć je do
środka, aby zwolnić blokadę
skrzynki. Nieznacznie podnieść
skrzynkę, aby uwolnić ją z
poprzeczki 1. Wyciągnąć
skrzynkę.3. Podnieść skrzynkę, aby wyjąć ją spod poprzeczki 2.
4. Zwolnić zaczepy na pokrywie
skrzynki i otworzyć ją.
Chowanie skrzynki
1. Włożyć skrzynkę z przedniączęścią odchyloną w górę. Aby
włożyć skrzynkę pod poprzeczką
2 , pchnąć ją do środka i w dół.
