OPEL VIVARO C 2020 Instrukcja obsługi (in Polish)

Pielęgnacja samochodu269● Nigdy nie wolno kłaść się poduniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed wkręceniem śrub kół należy je wyczyścić.9Ostrzeżenie
Nie smarować śrub kół.

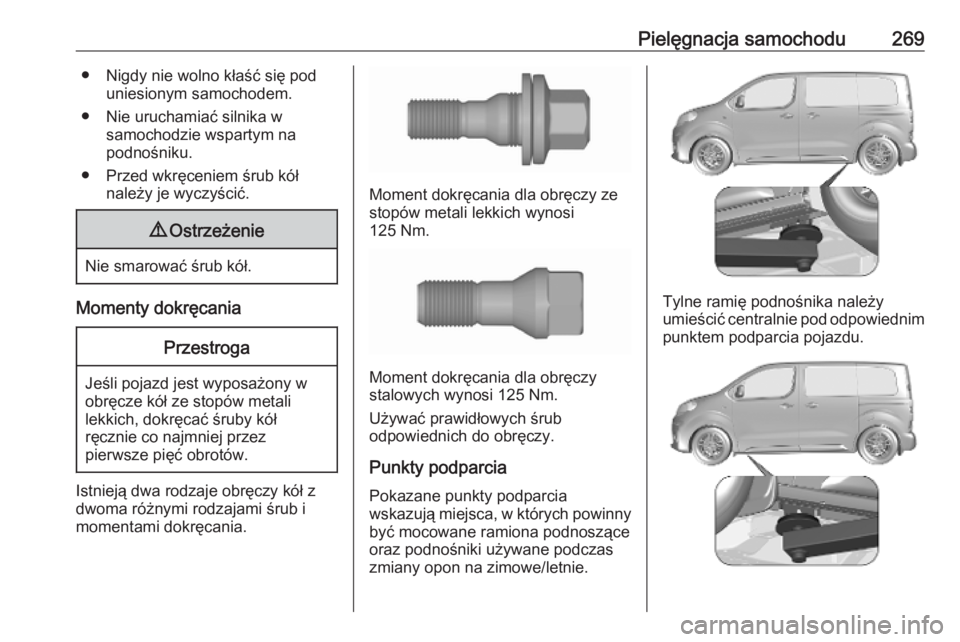

Momenty dokręcania
Przestroga
Jeśli pojazd jest wyposażony w
obręcze kół ze stopów metali
lekkich, dokręcać śruby kół
ręcznie co najmniej przez
pierwsze pięć obrotów.
Istnieją dwa rodzaje obręczy kół z
dwoma różnymi rodzajami śrub i
momentami dokręcania.
Moment dokręcania dla obręczy ze
stopów metali lekkich wynosi
125 Nm.
Moment dokręcania dla obręczy
stalowych wynosi 125 Nm.
Używać prawidłowych śrub
odpowiednich do obręczy.
Punkty podparcia Pokazane punkty podparcia
wskazują miejsca, w których powinny być mocowane ramiona podnoszące
oraz podnośniki używane podczas zmiany opon na zimowe/letnie.
Tylne ramię podnośnika należy
umieścić centralnie pod odpowiednim
punktem podparcia pojazdu.

270Pielęgnacja samochoduPrzednie ramię podnośnika należy
umieścić centralnie pod odpowiednim
punktem podparcia pojazdu.

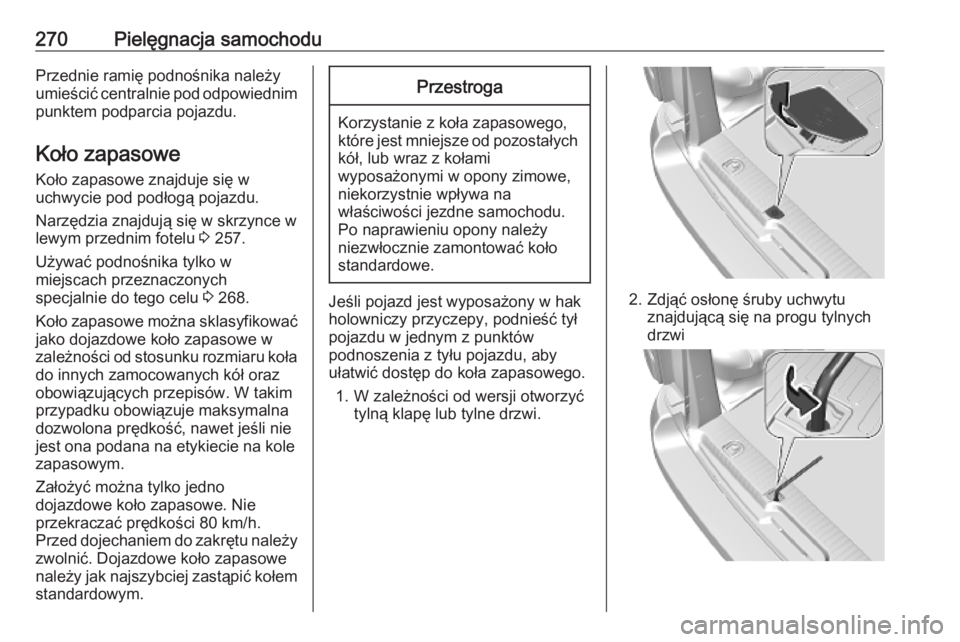

Koło zapasowe
Koło zapasowe znajduje się w
uchwycie pod podłogą pojazdu.
Narzędzia znajdują się w skrzynce w
lewym przednim fotelu 3 257.
Używać podnośnika tylko w
miejscach przeznaczonych
specjalnie do tego celu 3 268.
Koło zapasowe można sklasyfikować
jako dojazdowe koło zapasowe w
zależności od stosunku rozmiaru koła do innych zamocowanych kół oraz
obowiązujących przepisów. W takim
przypadku obowiązuje maksymalna
dozwolona prędkość, nawet jeśli nie
jest ona podana na etykiecie na kole
zapasowym.
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy
zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem
standardowym.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Jeśli pojazd jest wyposażony w hak
holowniczy przyczepy, podnieść tył
pojazdu w jednym z punktów
podnoszenia z tyłu pojazdu, aby
ułatwić dostęp do koła zapasowego.
1. W zależności od wersji otworzyć tylną klapę lub tylne drzwi.2. Zdjąć osłonę śruby uchwytuznajdującą się na progu tylnych
drzwi

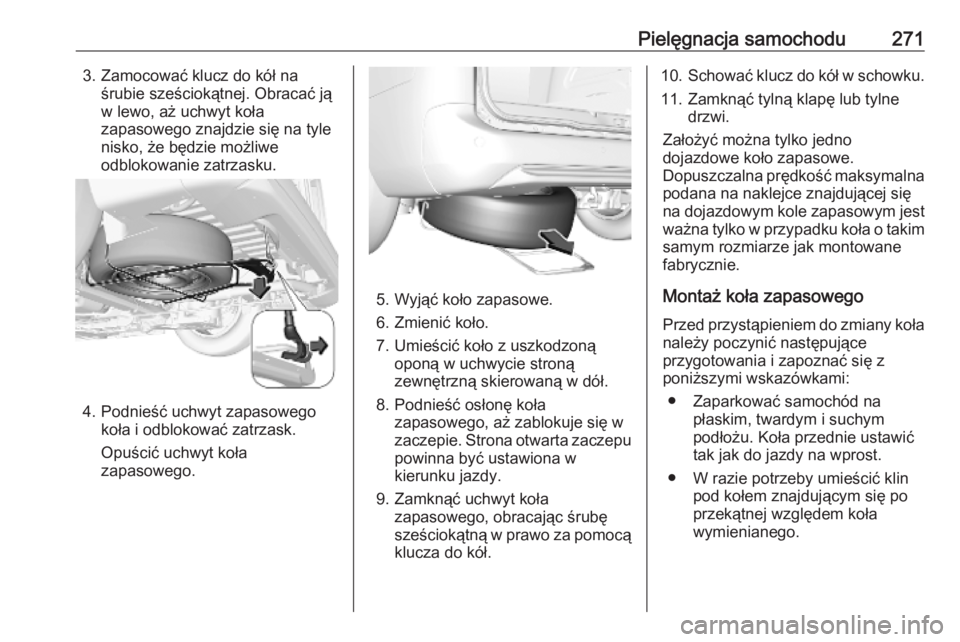

Pielęgnacja samochodu2713. Zamocować klucz do kół naśrubie sześciokątnej. Obracać ją
w lewo, aż uchwyt koła
zapasowego znajdzie się na tyle
nisko, że będzie możliwe
odblokowanie zatrzasku.
4. Podnieść uchwyt zapasowego koła i odblokować zatrzask.
Opuścić uchwyt koła zapasowego.
5. Wyjąć koło zapasowe.
6. Zmienić koło.
7. Umieścić koło z uszkodzoną oponą w uchwycie stroną
zewnętrzną skierowaną w dół.
8. Podnieść osłonę koła zapasowego, aż zablokuje się w
zaczepie. Strona otwarta zaczepu
powinna być ustawiona w
kierunku jazdy.
9. Zamknąć uchwyt koła zapasowego, obracając śrubę
sześciokątną w prawo za pomocą klucza do kół.
10. Schować klucz do kół w schowku.
11. Zamknąć tylną klapę lub tylne drzwi.
Założyć można tylko jedno
dojazdowe koło zapasowe.
Dopuszczalna prędkość maksymalna
podana na naklejce znajdującej się
na dojazdowym kole zapasowym jest ważna tylko w przypadku koła o takim
samym rozmiarze jak montowane
fabrycznie.
Montaż koła zapasowego
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● W razie potrzeby umieścić klin pod kołem znajdującym się po
przekątnej względem koła
wymienianego.

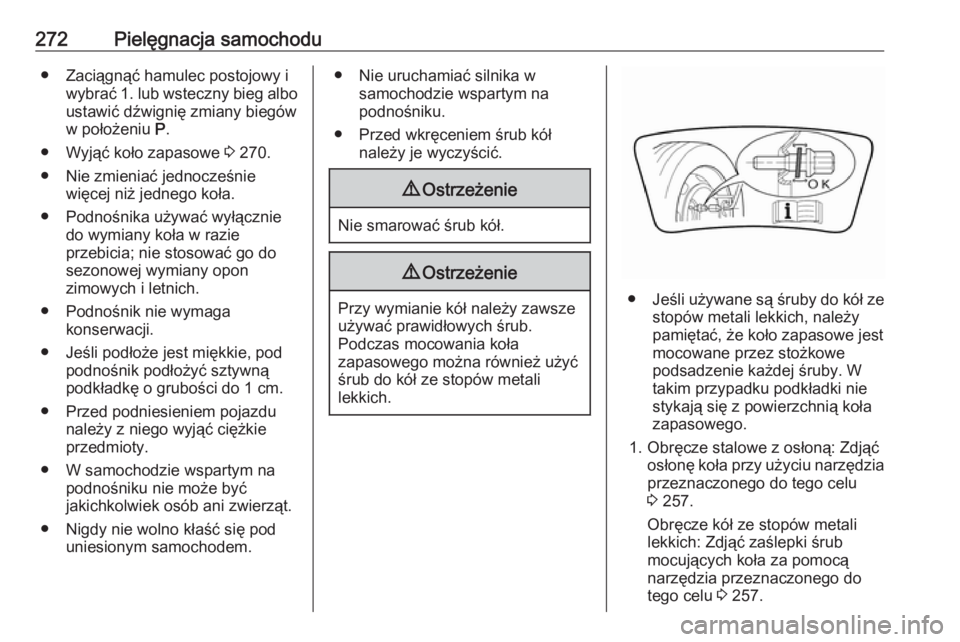

272Pielęgnacja samochodu● Zaciągnąć hamulec postojowy iwybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów
w położeniu P.
● Wyjąć koło zapasowe 3 270.
● Nie zmieniać jednocześnie więcej niż jednego koła.
● Podnośnika używać wyłącznie do wymiany koła w razie
przebicia; nie stosować go do
sezonowej wymiany opon
zimowych i letnich.
● Podnośnik nie wymaga konserwacji.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● Przed podniesieniem pojazdu należy z niego wyjąć ciężkieprzedmioty.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.● Nie uruchamiać silnika wsamochodzie wspartym na
podnośniku.
● Przed wkręceniem śrub kół należy je wyczyścić.9Ostrzeżenie
Nie smarować śrub kół.
9Ostrzeżenie
Przy wymianie kół należy zawsze
używać prawidłowych śrub.
Podczas mocowania koła
zapasowego można również użyć śrub do kół ze stopów metali
lekkich.● Jeśli używane są śruby do kół ze
stopów metali lekkich, należy
pamiętać, że koło zapasowe jest
mocowane przez stożkowe
podsadzenie każdej śruby. W takim przypadku podkładki nie
stykają się z powierzchnią koła
zapasowego.
1. Obręcze stalowe z osłoną: Zdjąć osłonę koła przy użyciu narzędzia
przeznaczonego do tego celu
3 257.
Obręcze kół ze stopów metali
lekkich: Zdjąć zaślepki śrub
mocujących koła za pomocą
narzędzia przeznaczonego do
tego celu 3 257.

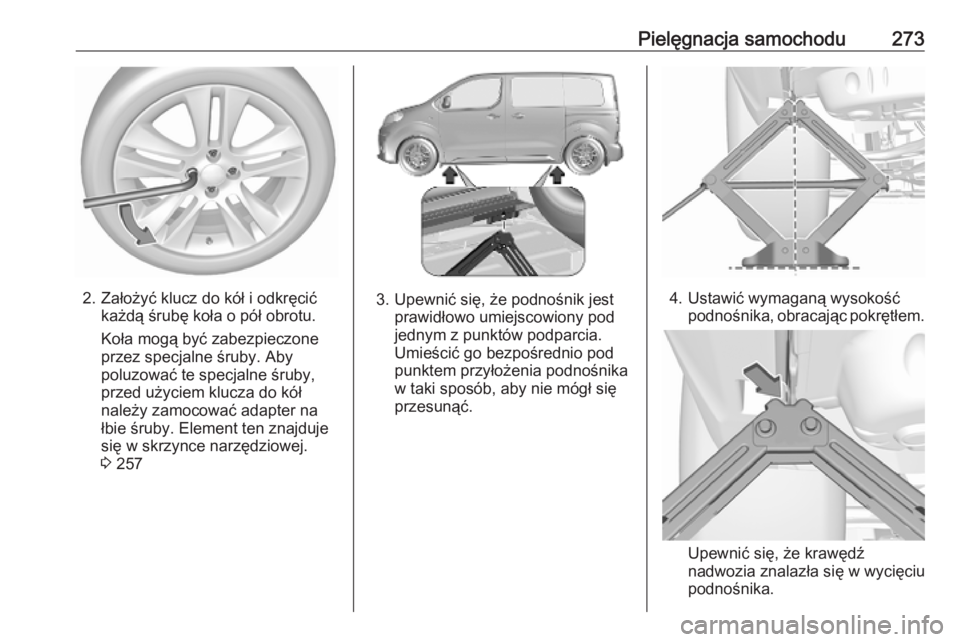

Pielęgnacja samochodu273
2. Założyć klucz do kół i odkręcićkażdą śrubę koła o pół obrotu.
Koła mogą być zabezpieczone
przez specjalne śruby. Aby poluzować te specjalne śruby,
przed użyciem klucza do kół
należy zamocować adapter na
łbie śruby. Element ten znajduje
się w skrzynce narzędziowej.
3 2573. Upewnić się, że podnośnik jest
prawidłowo umiejscowiony pod
jednym z punktów podparcia.
Umieścić go bezpośrednio pod
punktem przyłożenia podnośnika
w taki sposób, aby nie mógł się
przesunąć.4. Ustawić wymaganą wysokość podnośnika, obracając pokrętłem.
Upewnić się, że krawędź
nadwozia znalazła się w wycięciu
podnośnika.

274Pielęgnacja samochodu
Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać kluczem, aż koło uniesie się z
podłoża.
5. Wykręcić śruby koła.
6. Zmienić koło. Koło zapasowe 3 270.
7. Wkręcić śruby koła.
8. Opuścić pojazd i wyjąć podnośnik.
9. Precyzyjnie zamocować klucz kolejno do każdej śruby i dokręcić
ją. Śruby należy dokręcać na
krzyż. Moment dokręcania wynosi
115 Nm.
Jeśli pojazd jest wyposażony w
obręcze kół ze stopów metali
lekkich, śrub kół można również
użyć do zamocowania koła
zapasowego z obręczą stalową.
W takim przypadku koło
zapasowe jest mocowane przez
stożkowe podsadzenie każdej
śruby.
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki śrub koła.
11. Schować zmienione koło 3 270,
narzędzia samochodowe 3 257 i
adapter do śrub
zabezpieczających koła.
12. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcenia śrub koła.Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciuurządzeń do rozruchu awaryjnego.
W razie rozładowania akumulatora
pojazdu silnik można uruchomić za
pomocą przewodów rozruchowych i
akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.

Pielęgnacja samochodu2759Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
● Nie zbliżać się do akumulatora
pojazdu z otwartym ogniem lub
źródłem iskier.
● Rozładowany akumulator może zamarznąć nawet przy
temperaturze zewnętrznej 0 °C.
Przed podłączeniem przewodów
rozruchowych rozmrozić
akumulator.
● Podczas pracy z akumulatorem zakładać okulary i odzież
ochronną.
● Akumulator wspomagający musi mieć takie samo napięcie
zasilania (12 V) jak akumulator
używany w samochodzie. Jego
pojemność (wyrażona w Ah) nie
może być dużo mniejsza od
pojemności rozładowanego
akumulatora pojazdu.
● Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
(25 mm 2
w przypadku
silników wysokoprężnych).
● Nie odłączać rozładowanego akumulatora od instalacji
elektrycznej pojazdu.
● Wyłączyć wszystkie zbędne odbiorniki prądu.
● Nie pochylać się nad akumulatorem w trakcie
rozruchu.
● Nie dopuszczać do zetknięcia się
zacisków przewodów
rozruchowych.
● Podczas uruchamiania silnika przy użyciu przewodów
rozruchowych samochody nie
powinny się stykać.
● Zaciągnąć hamulec postojowy, skrzynię biegów ustawić w
położeniu neutralnym,
automatyczną skrzynię biegów przestawić w położenie P.

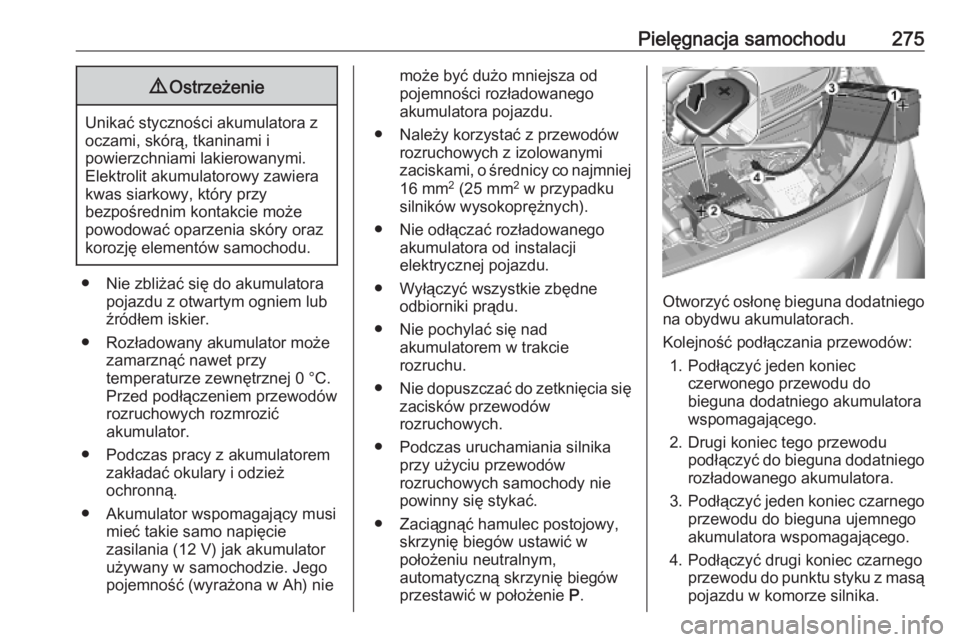

Otworzyć osłonę bieguna dodatniego
na obydwu akumulatorach.
Kolejność podłączania przewodów: 1. Podłączyć jeden koniec czerwonego przewodu do
bieguna dodatniego akumulatora
wspomagającego.
2. Drugi koniec tego przewodu podłączyć do bieguna dodatniegorozładowanego akumulatora.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego
akumulatora wspomagającego.
4. Podłączyć drugi koniec czarnego przewodu do punktu styku z masą
pojazdu w komorze silnika.

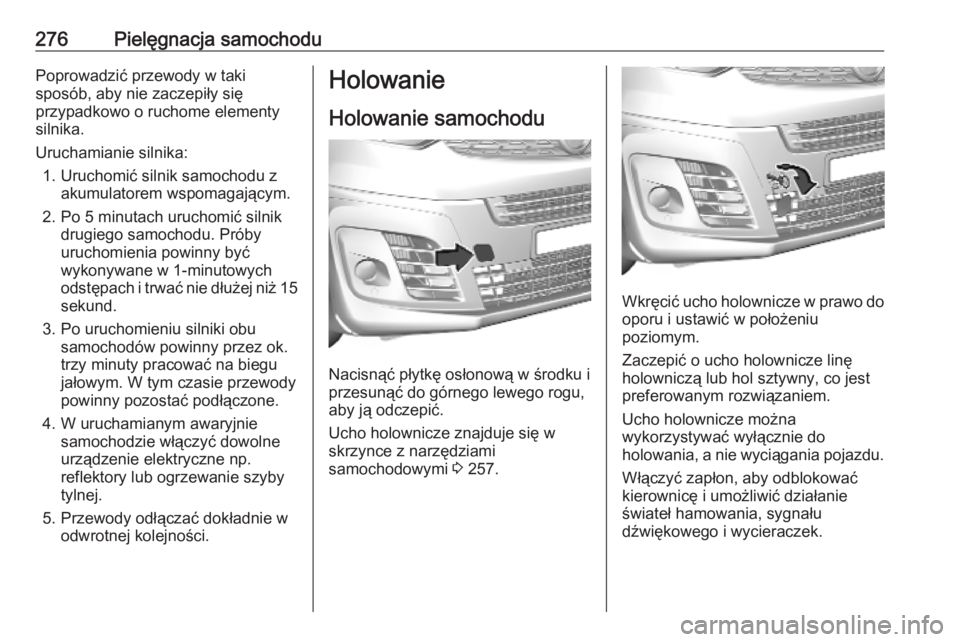

276Pielęgnacja samochoduPoprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy
silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.
2. Po 5 minutach uruchomić silnik drugiego samochodu. Próby
uruchomienia powinny być
wykonywane w 1-minutowych
odstępach i trwać nie dłużej niż 15 sekund.
3. Po uruchomieniu silniki obu samochodów powinny przez ok.
trzy minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.
4. W uruchamianym awaryjnie samochodzie włączyć dowolne
urządzenie elektryczne np.
reflektory lub ogrzewanie szyby
tylnej.
5. Przewody odłączać dokładnie w odwrotnej kolejności.Holowanie
Holowanie samochodu
Nacisnąć płytkę osłonową w środku i
przesunąć do górnego lewego rogu,
aby ją odczepić.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 257.

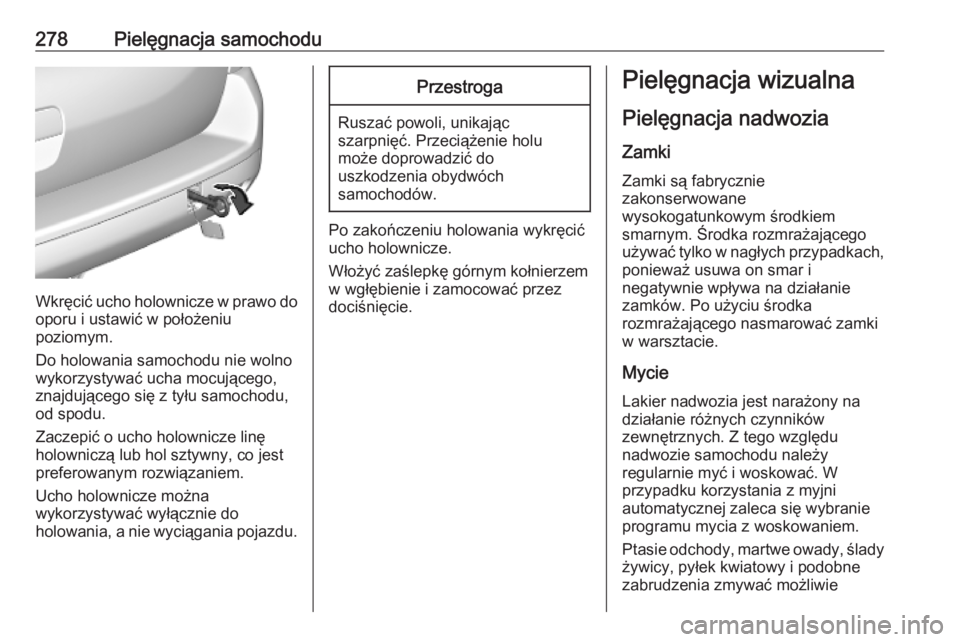

Wkręcić ucho holownicze w prawo do
oporu i ustawić w położeniu
poziomym.
Zaczepić o ucho holownicze linę
holowniczą lub hol sztywny, co jest
preferowanym rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Włączyć zapłon, aby odblokowaćkierownicę i umożliwić działanie
świateł hamowania, sygnału
dźwiękowego i wycieraczek.

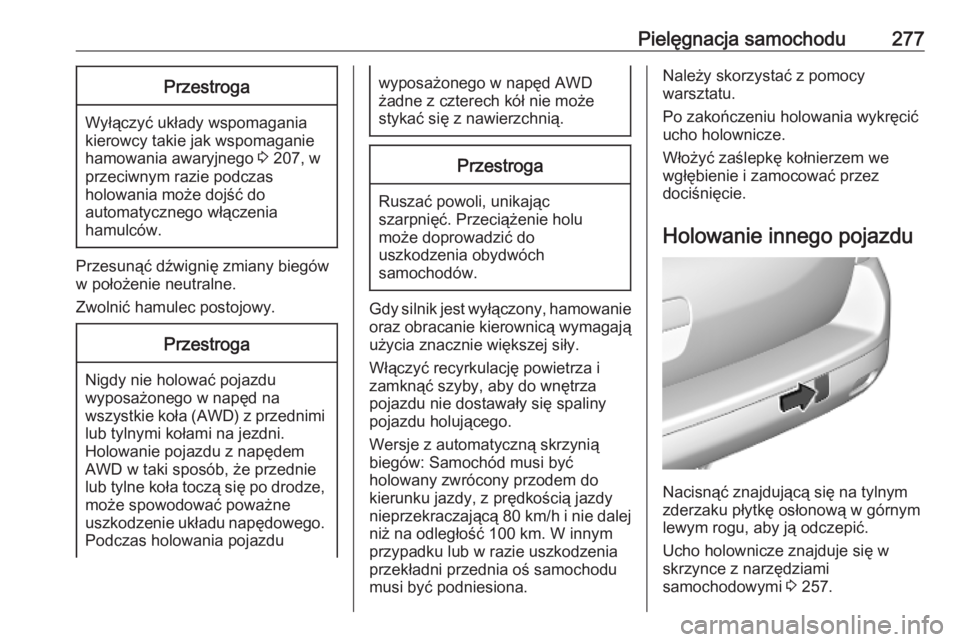

Pielęgnacja samochodu277Przestroga
Wyłączyć układy wspomagania
kierowcy takie jak wspomaganie
hamowania awaryjnego 3 207, w
przeciwnym razie podczas
holowania może dojść do
automatycznego włączenia
hamulców.
Przesunąć dźwignię zmiany biegów
w położenie neutralne.
Zwolnić hamulec postojowy.
Przestroga
Nigdy nie holować pojazdu
wyposażonego w napęd na
wszystkie koła (AWD) z przednimi
lub tylnymi kołami na jezdni.
Holowanie pojazdu z napędem AWD w taki sposób, że przednie
lub tylne koła toczą się po drodze, może spowodować poważne
uszkodzenie układu napędowego. Podczas holowania pojazdu
wyposażonego w napęd AWD
żadne z czterech kół nie może
stykać się z nawierzchnią.Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Gdy silnik jest wyłączony, hamowanie
oraz obracanie kierownicą wymagają
użycia znacznie większej siły.
Włączyć recyrkulację powietrza i
zamknąć szyby, aby do wnętrza
pojazdu nie dostawały się spaliny
pojazdu holującego.
Wersje z automatyczną skrzynią
biegów: Samochód musi być
holowany zwrócony przodem do
kierunku jazdy, z prędkością jazdy
nieprzekraczającą 80 km/h i nie dalej
niż na odległość 100 km. W innym
przypadku lub w razie uszkodzenia
przekładni przednia oś samochodu
musi być podniesiona.
Należy skorzystać z pomocy
warsztatu.
Po zakończeniu holowania wykręcić
ucho holownicze.
Włożyć zaślepkę kołnierzem we
wgłębienie i zamocować przez
dociśnięcie.
Holowanie innego pojazdu
Nacisnąć znajdującą się na tylnym
zderzaku płytkę osłonową w górnym
lewym rogu, aby ją odczepić.
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 257.

278Pielęgnacja samochodu
Wkręcić ucho holownicze w prawo do
oporu i ustawić w położeniu
poziomym.
Do holowania samochodu nie wolno wykorzystywać ucha mocującego,
znajdującego się z tyłu samochodu, od spodu.
Zaczepić o ucho holownicze linę
holowniczą lub hol sztywny, co jest
preferowanym rozwiązaniem.
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Po zakończeniu holowania wykręcić
ucho holownicze.
Włożyć zaślepkę górnym kołnierzem
w wgłębienie i zamocować przez
dociśnięcie.
Pielęgnacja wizualna
Pielęgnacja nadwozia Zamki Zamki są fabrycznie
zakonserwowane
wysokogatunkowym środkiem
smarnym. Środka rozmrażającego
używać tylko w nagłych przypadkach, ponieważ usuwa on smar i
negatywnie wpływa na działanie
zamków. Po użyciu środka
rozmrażającego nasmarować zamki
w warsztacie.
Mycie Lakier nadwozia jest narażony na
działanie różnych czynników
zewnętrznych. Z tego względu
nadwozie samochodu należy
regularnie myć i woskować. W
przypadku korzystania z myjni
automatycznej zaleca się wybranie
programu mycia z woskowaniem.
Ptasie odchody, martwe owady, ślady
żywicy, pyłek kwiatowy i podobne
zabrudzenia zmywać możliwie
