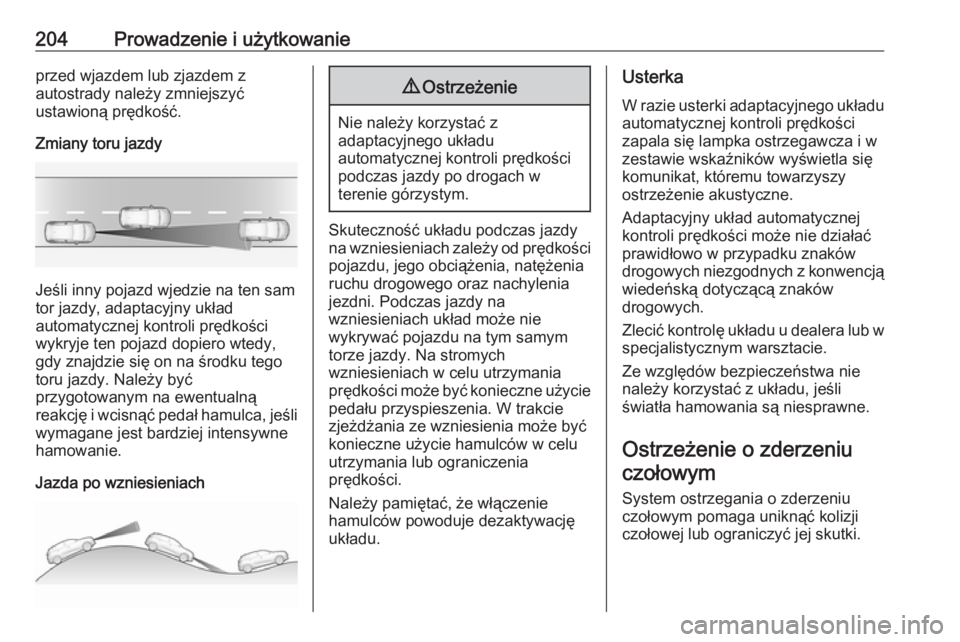

204Prowadzenie i użytkowanieprzed wjazdem lub zjazdem z
autostrady należy zmniejszyć
ustawioną prędkość.
Zmiany toru jazdy
Jeśli inny pojazd wjedzie na ten sam
tor jazdy, adaptacyjny układ
automatycznej kontroli prędkości
wykryje ten pojazd dopiero wtedy,
gdy znajdzie się on na środku tego
toru jazdy. Należy być
przygotowanym na ewentualną
reakcję i wcisnąć pedał hamulca, jeśli wymagane jest bardziej intensywne
hamowanie.
Jazda po wzniesieniach
9 Ostrzeżenie
Nie należy korzystać z
adaptacyjnego układu
automatycznej kontroli prędkości
podczas jazdy po drogach w
terenie górzystym.
Skuteczność układu podczas jazdy
na wzniesieniach zależy od prędkości pojazdu, jego obciążenia, natężenia
ruchu drogowego oraz nachylenia
jezdni. Podczas jazdy na
wzniesieniach układ może nie
wykrywać pojazdu na tym samym
torze jazdy. Na stromych
wzniesieniach w celu utrzymania
prędkości może być konieczne użycie
pedału przyspieszenia. W trakcie zjeżdżania ze wzniesienia może być
konieczne użycie hamulców w celu
utrzymania lub ograniczenia
prędkości.
Należy pamiętać, że włączenie
hamulców powoduje dezaktywację
układu.
Usterka
W razie usterki adaptacyjnego układu
automatycznej kontroli prędkości
zapala się lampka ostrzegawcza i w
zestawie wskaźników wyświetla się
komunikat, któremu towarzyszy
ostrzeżenie akustyczne.
Adaptacyjny układ automatycznej
kontroli prędkości może nie działać
prawidłowo w przypadku znaków
drogowych niezgodnych z konwencją wiedeńską dotyczącą znaków
drogowych.
Zlecić kontrolę układu u dealera lub w
specjalistycznym warsztacie.
Ze względów bezpieczeństwa nie
należy korzystać z układu, jeśli
światła hamowania są niesprawne.
Ostrzeżenie o zderzeniuczołowym
System ostrzegania o zderzeniu
czołowym pomaga uniknąć kolizji
czołowej lub ograniczyć jej skutki.

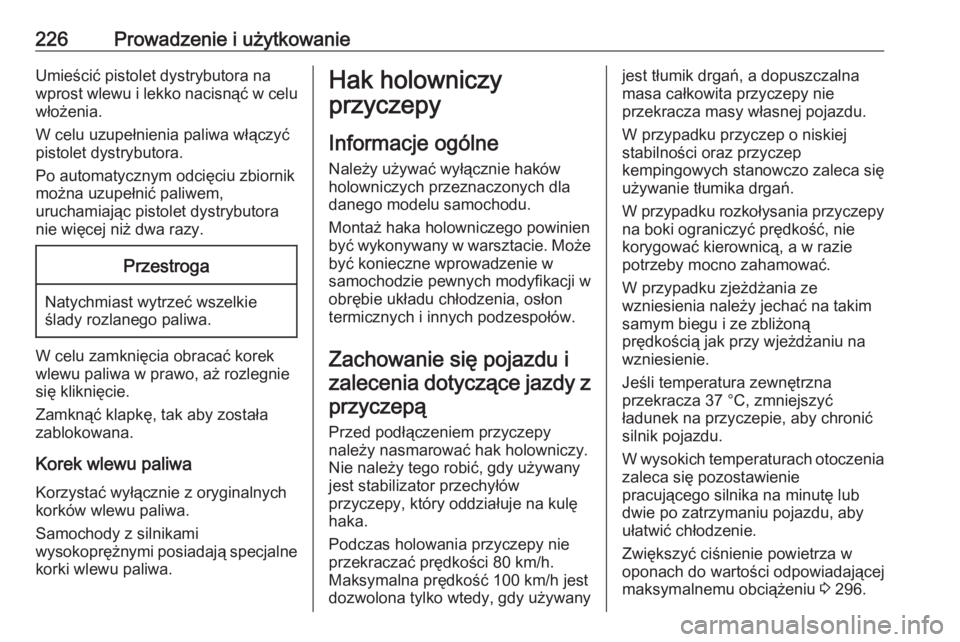

226Prowadzenie i użytkowanieUmieścić pistolet dystrybutora na
wprost wlewu i lekko nacisnąć w celu
włożenia.
W celu uzupełnienia paliwa włączyć pistolet dystrybutora.
Po automatycznym odcięciu zbiornik
można uzupełnić paliwem,
uruchamiając pistolet dystrybutora nie więcej niż dwa razy.Przestroga
Natychmiast wytrzeć wszelkie
ślady rozlanego paliwa.
W celu zamknięcia obracać korek
wlewu paliwa w prawo, aż rozlegnie
się kliknięcie.
Zamknąć klapkę, tak aby została
zablokowana.
Korek wlewu paliwa Korzystać wyłącznie z oryginalnych
korków wlewu paliwa.
Samochody z silnikami
wysokoprężnymi posiadają specjalne
korki wlewu paliwa.
Hak holowniczy
przyczepy
Informacje ogólne Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu.
Montaż haka holowniczego powinien
być wykonywany w warsztacie. Może
być konieczne wprowadzenie w
samochodzie pewnych modyfikacji w
obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Zachowanie się pojazdu izalecenia dotyczące jazdy z
przyczepą
Przed podłączeniem przyczepy
należy nasmarować hak holowniczy. Nie należy tego robić, gdy używanyjest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
Podczas holowania przyczepy nie
przekraczać prędkości 80 km/h.
Maksymalna prędkość 100 km/h jest
dozwolona tylko wtedy, gdy używanyjest tłumik drgań, a dopuszczalna
masa całkowita przyczepy nie
przekracza masy własnej pojazdu.
W przypadku przyczep o niskiej
stabilności oraz przyczep
kempingowych stanowczo zaleca się
używanie tłumika drgań.
W przypadku rozkołysania przyczepy
na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.
W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.
Jeśli temperatura zewnętrzna
przekracza 37 °C, zmniejszyć
ładunek na przyczepie, aby chronić
silnik pojazdu.
W wysokich temperaturach otoczenia zaleca się pozostawienie
pracującego silnika na minutę lub
dwie po zatrzymaniu pojazdu, aby
ułatwić chłodzenie.
Zwiększyć ciśnienie powietrza w
oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 296.

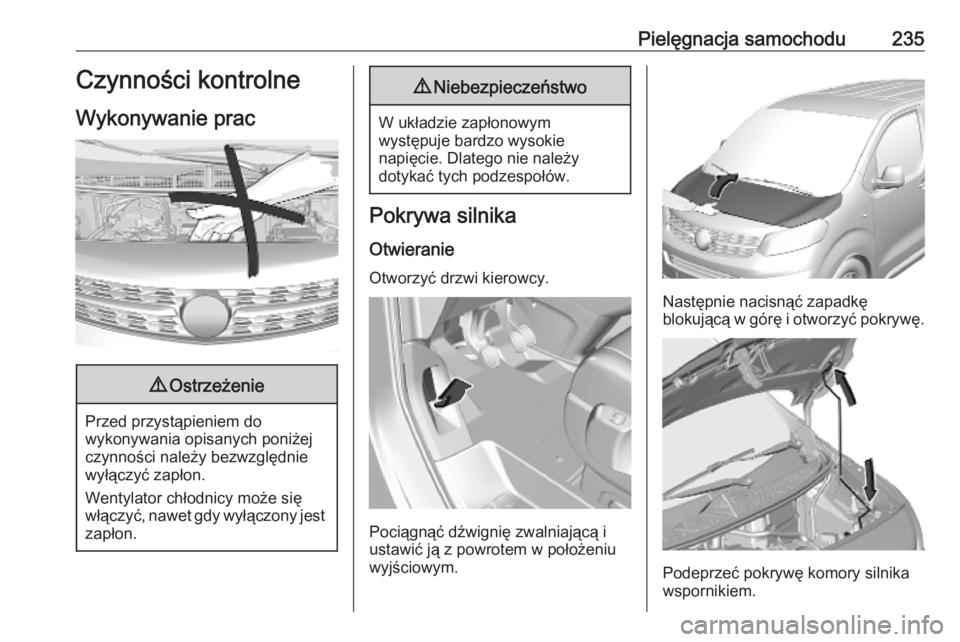

Pielęgnacja samochodu235Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.
9 Niebezpieczeństwo
W układzie zapłonowym
występuje bardzo wysokie
napięcie. Dlatego nie należy
dotykać tych podzespołów.
Pokrywa silnika
Otwieranie
Otworzyć drzwi kierowcy.
Pociągnąć dźwignię zwalniającą i
ustawić ją z powrotem w położeniu
wyjściowym.
Następnie nacisnąć zapadkę
blokującą w górę i otworzyć pokrywę.
Podeprzeć pokrywę komory silnika
wspornikiem.

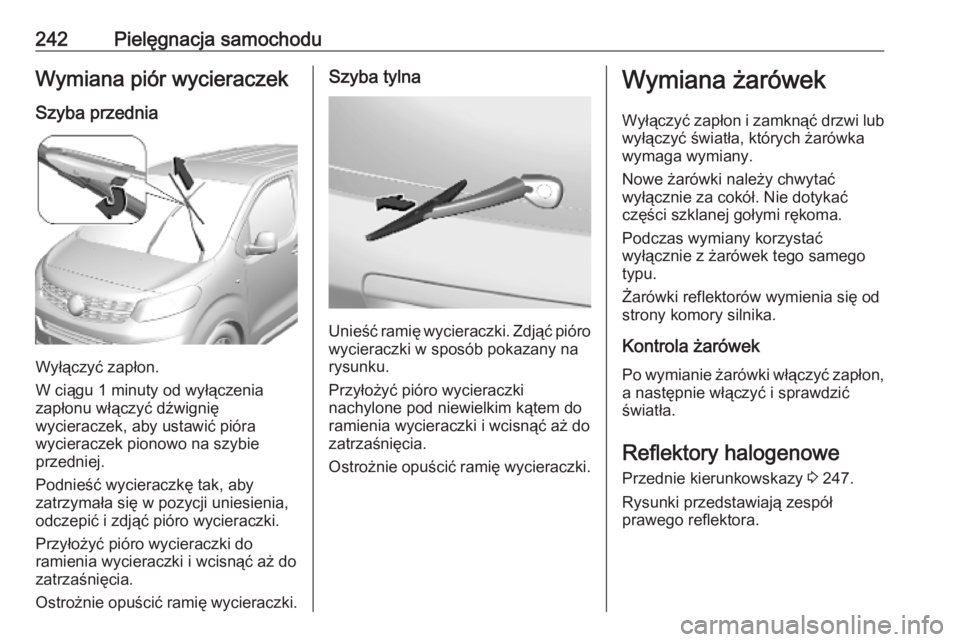

242Pielęgnacja samochoduWymiana piór wycieraczek
Szyba przednia
Wyłączyć zapłon.
W ciągu 1 minuty od wyłączenia
zapłonu włączyć dźwignię
wycieraczek, aby ustawić pióra
wycieraczek pionowo na szybie
przedniej.
Podnieść wycieraczkę tak, aby
zatrzymała się w pozycji uniesienia,
odczepić i zdjąć pióro wycieraczki.
Przyłożyć pióro wycieraczki do
ramienia wycieraczki i wcisnąć aż do zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Szyba tylna
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek
Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe
Przednie kierunkowskazy 3 247.
Rysunki przedstawiają zespół prawego reflektora.

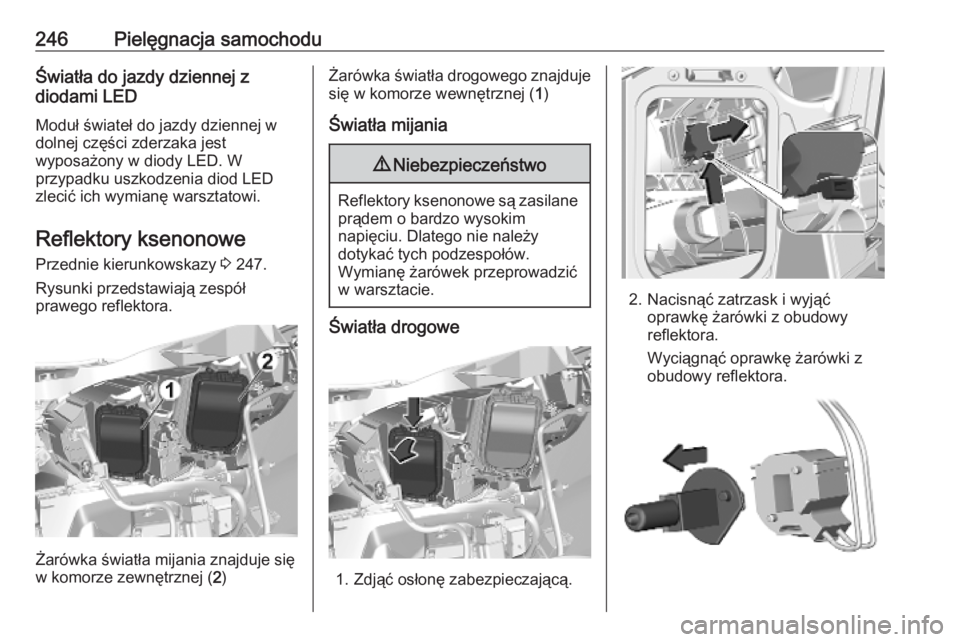

246Pielęgnacja samochoduŚwiatła do jazdy dziennej z
diodami LED
Moduł świateł do jazdy dziennej w
dolnej części zderzaka jest
wyposażony w diody LED. W
przypadku uszkodzenia diod LED
zlecić ich wymianę warsztatowi.
Reflektory ksenonowe
Przednie kierunkowskazy 3 247.
Rysunki przedstawiają zespół
prawego reflektora.
Żarówka światła mijania znajduje się
w komorze zewnętrznej ( 2)
Żarówka światła drogowego znajduje
się w komorze wewnętrznej ( 1)
Światła mijania9 Niebezpieczeństwo
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Światła drogowe
1. Zdjąć osłonę zabezpieczającą.
2. Nacisnąć zatrzask i wyjąć oprawkę żarówki z obudowy
reflektora.
Wyciągnąć oprawkę żarówki z
obudowy reflektora.

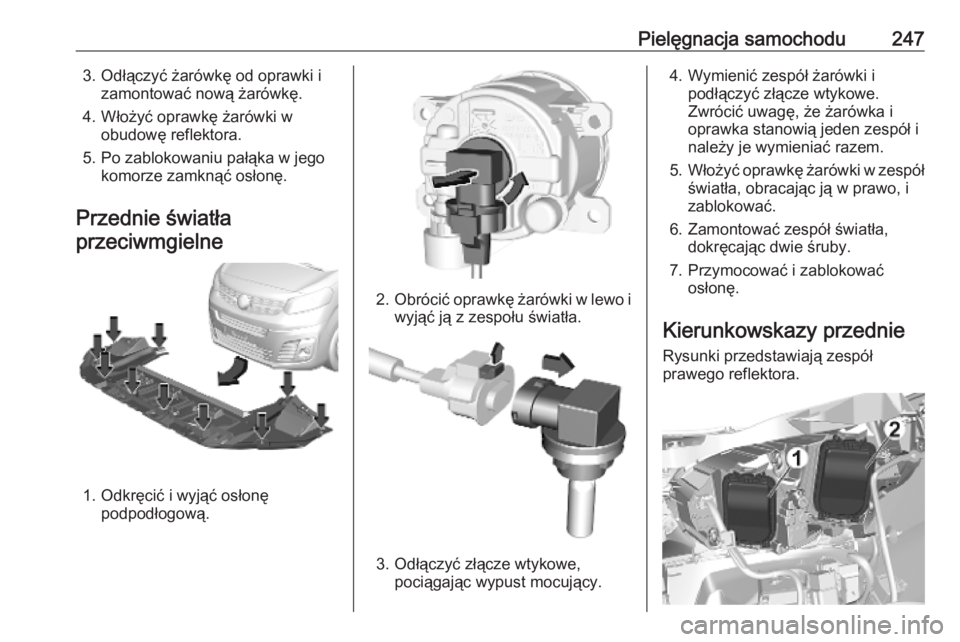

Pielęgnacja samochodu2473. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Włożyć oprawkę żarówki w obudowę reflektora.
5. Po zablokowaniu pałąka w jego komorze zamknąć osłonę.
Przednie światła przeciwmgielne
1. Odkręcić i wyjąć osłonę podpodłogową.
2.Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
3. Odłączyć złącze wtykowe, pociągając wypust mocujący.
4. Wymienić zespół żarówki ipodłączyć złącze wtykowe.
Zwrócić uwagę, że żarówka i
oprawka stanowią jeden zespół i
należy je wymieniać razem.
5. Włożyć oprawkę żarówki w zespół
światła, obracając ją w prawo, i
zablokować.
6. Zamontować zespół światła, dokręcając dwie śruby.
7. Przymocować i zablokować osłonę.
Kierunkowskazy przednie
Rysunki przedstawiają zespół
prawego reflektora.

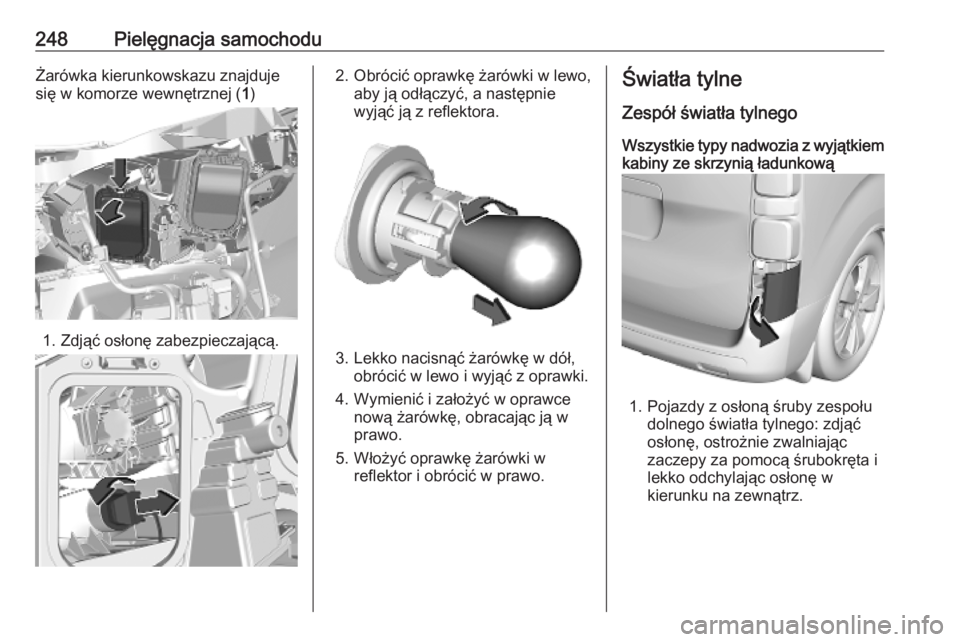

248Pielęgnacja samochoduŻarówka kierunkowskazu znajduje
się w komorze wewnętrznej ( 1)
1. Zdjąć osłonę zabezpieczającą.
2. Obrócić oprawkę żarówki w lewo,
aby ją odłączyć, a następnie
wyjąć ją z reflektora.
3. Lekko nacisnąć żarówkę w dół, obrócić w lewo i wyjąć z oprawki.
4. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła tylne
Zespół światła tylnego
Wszystkie typy nadwozia z wyjątkiem
kabiny ze skrzynią ładunkową
1. Pojazdy z osłoną śruby zespołu
dolnego światła tylnego: zdjąć
osłonę, ostrożnie zwalniając zaczepy za pomocą śrubokręta i
lekko odchylając osłonę w
kierunku na zewnątrz.

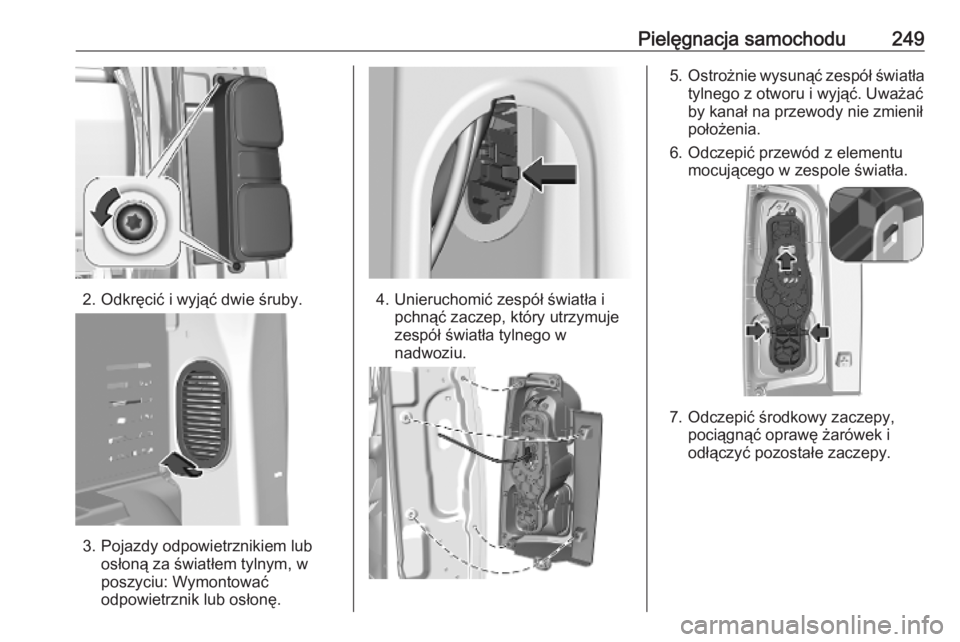

Pielęgnacja samochodu249
2. Odkręcić i wyjąć dwie śruby.
3. Pojazdy odpowietrznikiem lubosłoną za światłem tylnym, w
poszyciu: Wymontować
odpowietrznik lub osłonę.
4. Unieruchomić zespół światła i pchnąć zaczep, który utrzymuje
zespół światła tylnego w
nadwoziu.
5. Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć. Uważać
by kanał na przewody nie zmienił położenia.
6. Odczepić przewód z elementu mocującego w zespole światła.
7. Odczepić środkowy zaczepy,pociągnąć oprawę żarówek i
odłączyć pozostałe zaczepy.

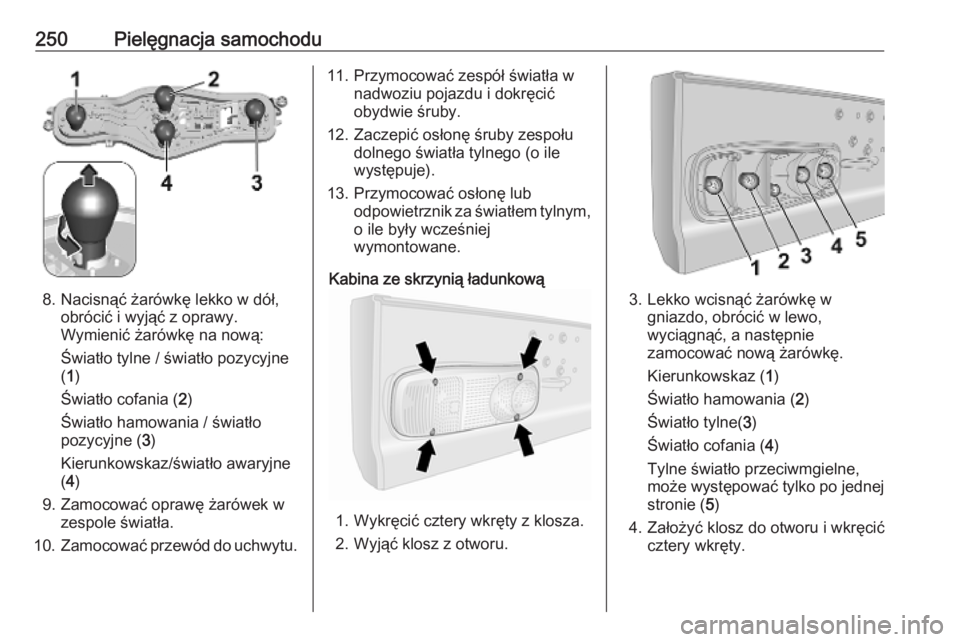

250Pielęgnacja samochodu
8. Nacisnąć żarówkę lekko w dół,obrócić i wyjąć z oprawy.Wymienić żarówkę na nową:
Światło tylne / światło pozycyjne
( 1 )
Światło cofania ( 2)
Światło hamowania / światło
pozycyjne ( 3)
Kierunkowskaz/światło awaryjne ( 4 )
9. Zamocować oprawę żarówek w zespole światła.
10. Zamocować przewód do uchwytu.
11. Przymocować zespół światła w
nadwoziu pojazdu i dokręcić
obydwie śruby.
12. Zaczepić osłonę śruby zespołu dolnego światła tylnego (o ile
występuje).
13. Przymocować osłonę lub odpowietrznik za światłem tylnym,o ile były wcześniej
wymontowane.
Kabina ze skrzynią ładunkową
1. Wykręcić cztery wkręty z klosza.
2. Wyjąć klosz z otworu.
3. Lekko wcisnąć żarówkę w gniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
Kierunkowskaz ( 1)
Światło hamowania ( 2)
Światło tylne( 3)
Światło cofania ( 4)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 5)
4. Założyć klosz do otworu i wkręcić cztery wkręty.

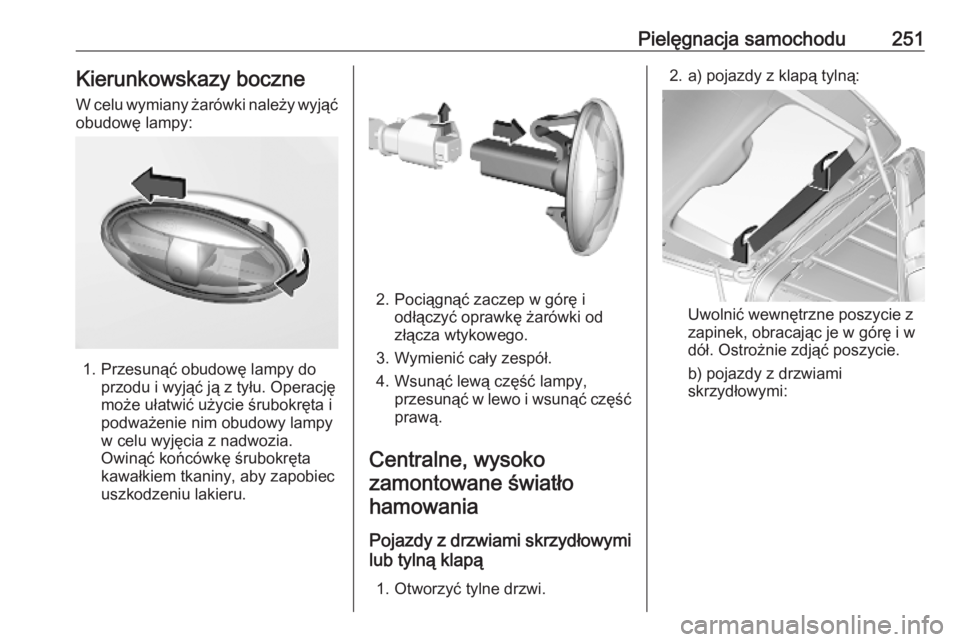

Pielęgnacja samochodu251Kierunkowskazy boczneW celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć obudowę lampy do przodu i wyjąć ją z tyłu. Operacjęmoże ułatwić użycie śrubokręta i
podważenie nim obudowy lampy w celu wyjęcia z nadwozia.
Owinąć końcówkę śrubokręta
kawałkiem tkaniny, aby zapobiec
uszkodzeniu lakieru.
2. Pociągnąć zaczep w górę i odłączyć oprawkę żarówki od
złącza wtykowego.
3. Wymienić cały zespół.
4. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Centralne, wysoko
zamontowane światło hamowania
Pojazdy z drzwiami skrzydłowymilub tylną klapą
1. Otworzyć tylne drzwi.
2. a) pojazdy z klapą tylną:
Uwolnić wewnętrzne poszycie z
zapinek, obracając je w górę i w
dół. Ostrożnie zdjąć poszycie.
b) pojazdy z drzwiami
skrzydłowymi:
