OPEL VIVARO C 2020 Omaniku käsiraamat (in Estonian)

Panipaigad79
Hoiukoha avamiseks vajutage nuppu
ja avage kate.
Klapplaud 3 85.
Istmealune panipaik
Hoiukarp
Hoiukarp võib olla keskmise
pinkistme all juhiistme kõrval. Tõstke
istmepadi üles käepidemest
tõmmates.
Keskmise ja vasakpoolse pinkistme
all võib olla hoiukarp. Tõstke
istmepadi üles.
Sõltuvalt versioonist saab hoiukarpi
tagant eemaldada pikkade esemete paigutamiseks.

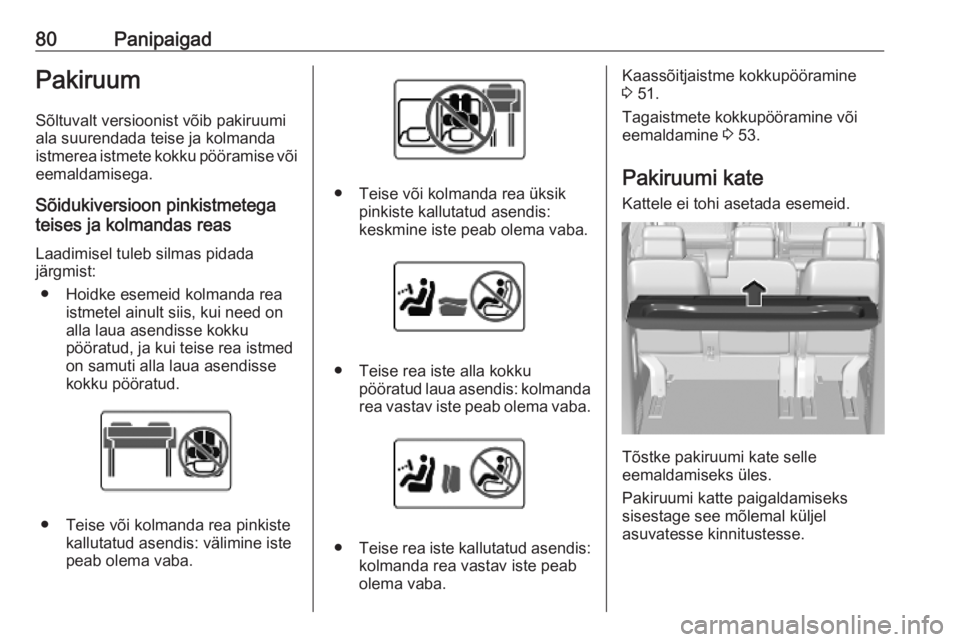

80PanipaigadPakiruumSõltuvalt versioonist võib pakiruumi
ala suurendada teise ja kolmanda
istmerea istmete kokku pööramise või eemaldamisega.
Sõidukiversioon pinkistmetega
teises ja kolmandas reas
Laadimisel tuleb silmas pidada
järgmist:
● Hoidke esemeid kolmanda rea istmetel ainult siis, kui need onalla laua asendisse kokku
pööratud, ja kui teise rea istmed
on samuti alla laua asendisse kokku pööratud.
● Teise või kolmanda rea pinkiste kallutatud asendis: välimine iste
peab olema vaba.
● Teise või kolmanda rea üksik pinkiste kallutatud asendis:
keskmine iste peab olema vaba.
● Teise rea iste alla kokku pööratud laua asendis: kolmanda
rea vastav iste peab olema vaba.
● Teise rea iste kallutatud asendis:
kolmanda rea vastav iste peab
olema vaba.
Kaassõitjaistme kokkupööramine
3 51.
Tagaistmete kokkupööramine või eemaldamine 3 53.
Pakiruumi kate Kattele ei tohi asetada esemeid.
Tõstke pakiruumi kate selle
eemaldamiseks üles.
Pakiruumi katte paigaldamiseks
sisestage see mõlemal küljel
asuvatesse kinnitustesse.

Panipaigad81Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Kinnitusaasad võivad asuda sõiduki
põrandal. Kinnitusaasade arv ja
asukohad võivad sõidukiti erineda.
Pagasisüsteem
Luuk kaassõitjaistme taga Sõltuvalt versioonist kaitseb
esiistmete taga asuv vahesein juhti ja
eesmisi kaassõitjaid ohtude eest, mida põhjustab koorma liikuma
hakkamine.
Vaheseinas võib olla luuk kaassõitja istme taga, mille võib eemaldada
pikkade esemete mahtumiseks.
Kui välimine sõitjaiste on kokku
pööratud ja luuk avatud, peab
keskmine iste vabaks jääma.
Luugi eemaldamine1. Vabastage lukustusseade, laske luuk alla ja eemaldage.
2. Hoidke luuki juhiistme taga.
Pöörake lukustusseade
ülespoole. Pange luugi hinged
nende pesadesse, tõstke luuk
üles ja sulgege lukustusseade.

82PanipaigadLuugi libistamine
Libistage luuk küljele. Seda hoitakse
ettenähtud asendis magnetite abil.
Kaitsevõrgu paigaldamine
Kaitsevõrk peab olema alati
paigaldatud, kui eesmise kaassõitja
küljel asuv pinkiste on kokku
pööratud ja vaheseina luuk avatud.
1. Tõstke eesmise kaassõitja küljel asuva pinkistme istmepadi üles.
Istme kokkupööramine 3 51.
2. Kinnitage võrk joonisel näidatud
viisil.
3. Paigaldage kinnitus avasse.Kinnituse lukustamiseks pöörake
seda veerandpöörde võrra
päripäeva.
4. Kinnitage konksud kindalaekas ja põrandal asuvate kinnitusaasade
külge.
Pärast transportimise lõpetamist
eemaldage kaitsevõrk ja pöörake iste
alla kokku.
Teise rea pinkiste
kommertsveokil
Pakiruumi suurendamiseks võib teise
rea pinkistme kokku pöörata.

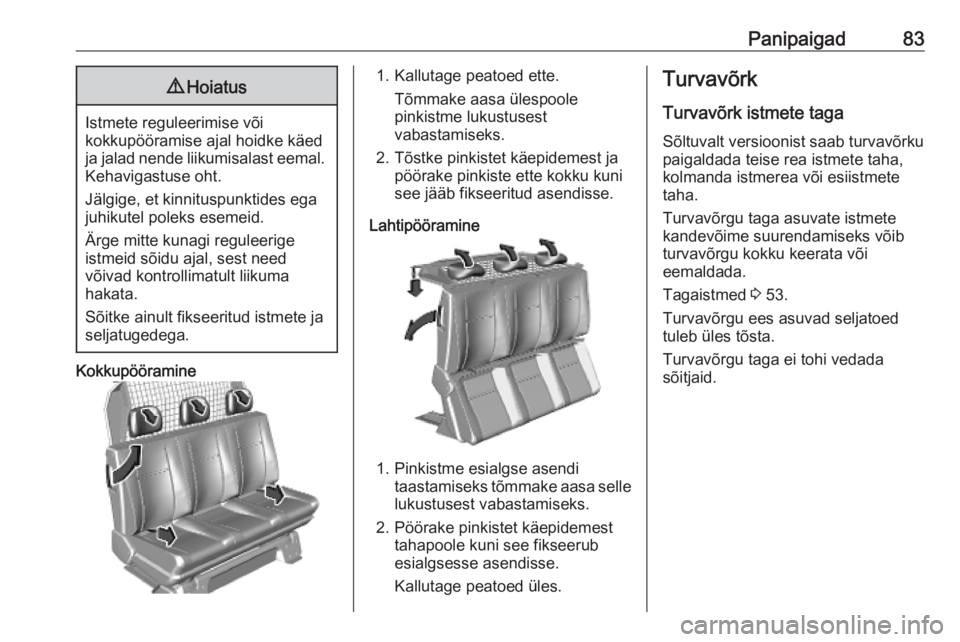

Panipaigad839Hoiatus
Istmete reguleerimise või
kokkupööramise ajal hoidke käed
ja jalad nende liikumisalast eemal. Kehavigastuse oht.
Jälgige, et kinnituspunktides ega
juhikutel poleks esemeid.
Ärge mitte kunagi reguleerige
istmeid sõidu ajal, sest need
võivad kontrollimatult liikuma
hakata.
Sõitke ainult fikseeritud istmete ja
seljatugedega.
Kokkupööramine
1. Kallutage peatoed ette.
Tõmmake aasa ülespoolepinkistme lukustusest
vabastamiseks.
2. Tõstke pinkistet käepidemest ja pöörake pinkiste ette kokku kunisee jääb fikseeritud asendisse.
Lahtipööramine
1. Pinkistme esialgse asendi taastamiseks tõmmake aasa selle
lukustusest vabastamiseks.
2. Pöörake pinkistet käepidemest tahapoole kuni see fikseerub
esialgsesse asendisse.
Kallutage peatoed üles.
Turvavõrk
Turvavõrk istmete taga
Sõltuvalt versioonist saab turvavõrku
paigaldada teise rea istmete taha,
kolmanda istmerea või esiistmete
taha.
Turvavõrgu taga asuvate istmete
kandevõime suurendamiseks võib
turvavõrgu kokku keerata või
eemaldada.
Tagaistmed 3 53.
Turvavõrgu ees asuvad seljatoed
tuleb üles tõsta.
Turvavõrgu taga ei tohi vedada
sõitjaid.

84PanipaigadPaigaldamine katuseraamile
1. Katuseraami mõlemal pool onpaigaldusavad. Olemasolul
avage katted.
2. Riputage ja kinnitage võrgu varras ühele küljele, suruge
varrast ning riputage ja kinnitage
see teisele küljele.
Paigaldamine põrandale 1. a) Paigaldamine kinnitusaasadega
Kinnitage turvavõrgu rihmade
konksud kinnitusaasadesse.
Kinnitusaasad 3 81.
b) Paigaldamine juhikutel asuvate
tagaistmete korral
Sisestage kinnitused mõlemalt
poolt põranda
kinnituspunktidesse. Kinnituste
lukustamiseks pöörake neid
veerandpöörde võrra päripäeva.
Seadke need juhiku otsale
võimalikult lähedale.
c) Paigaldamine fikseeritud
asendis tagaistmete korral
Sisestage kinnitused mõlemalt
poolt põranda
kinnituspunktidesse.

Panipaigad85
Turvavõrku on võimalik
paigaldada koos kokkupööratud
istmetega.
Kokkupööratud istmed 3 53.
2. Pingutage mõlemat rihma, tõmmates lahtisest otsast.
Turvavõrk põrandal
Esemeid võib põrandal kinni hoida,
kinnitades need tagumisel põrandal asuvate kinnitusaasade külge.
Kinnitusaasad 3 81.
Täiendavad
hoiuvõimalused
Klapplaud
Esiistmete seljatugedel võivad asudaklapplauad.
Pöörake klapplaud alla. Klapplaual on
topsihoidik ja rihm esemete
kinnihoidmiseks.
Ärge asetage klapplauale raskeid ega teravaid esemeid.

86PanipaigadDokumendialus keskmisel
seljatoel
Eesmise keskmise sõitjaistme
seljatoel võib olla dokumendialus.
Pöörake klapplaud alla.
Dokumendialus on varustatud
hoiukoha ja pööratava riiuliga.
Enne klapplaua tõstmist seadke
pööratav riiul oma esialgsesse
asendisse.
Laud
Mitmeotstarbeline laud
Teise või kolmandasse ritta võib
paigutada mitmeotstarbelise laua.
Mitmeotstarbelise laua liigutamiseks
tõmmake ees asuvast käepidemest
vastupanupunkti ületamata. Libistage
mitmeotstarbelist lauda ette- või
tahapoole. Vabastage käepide, kui
see on soovitud asendis. Veenduge,
et mitmeotstarbeline laud on kindlalt
fikseeritud.

Panipaigad87Hoiukoht mitmeotstarbelise laua sees
Hoiukoha avamiseks vajutage
kattele.
Maksimaalne lubatud koormus on
3 kg.
Lahtipööramine
Mitmeotstarbelise laua lahti
pööramiseks tõmmake ülal asuvast käepidemest. Tõmmake tagumine
osa vertikaalsesse asendisse kuni
selle fikseerumiseni.
Kahel küljel asuvad lauad. Tõmmake
laud täiesti üles ja nihutage seejärel
horisontaalsesse asendisse.
Iga laua maksimaalne koormus võib
olla 10 kg.
Ettevaatust
Laua pealispinna kahjustamise
vältimiseks ärge pöörake lauda
kunagi lahti, kui see asub
üksikistmete vahel.

88PanipaigadKokkupööramine
Laua paigalhoidmiseks kasutage
käepidet, et lükata see tagasi
kokkupööratud asendisse.
Mitmeotstarbelise laua
kokkupööramiseks tõmmake
käepidet ja lükake tagaosa allapoole
kuni selle fikseerumiseni.
Eemaldamine
Mitmeotstarbelise laua
eemaldamiseks tõmmake ees
asuvast käepidemest kuni ületate
vastupanupunkti. Eemaldage
mitmeotstarbeline laud.
Tagasipanek
Mitmeotstarbelise laua võib
paigaldada kahte asendisse.
