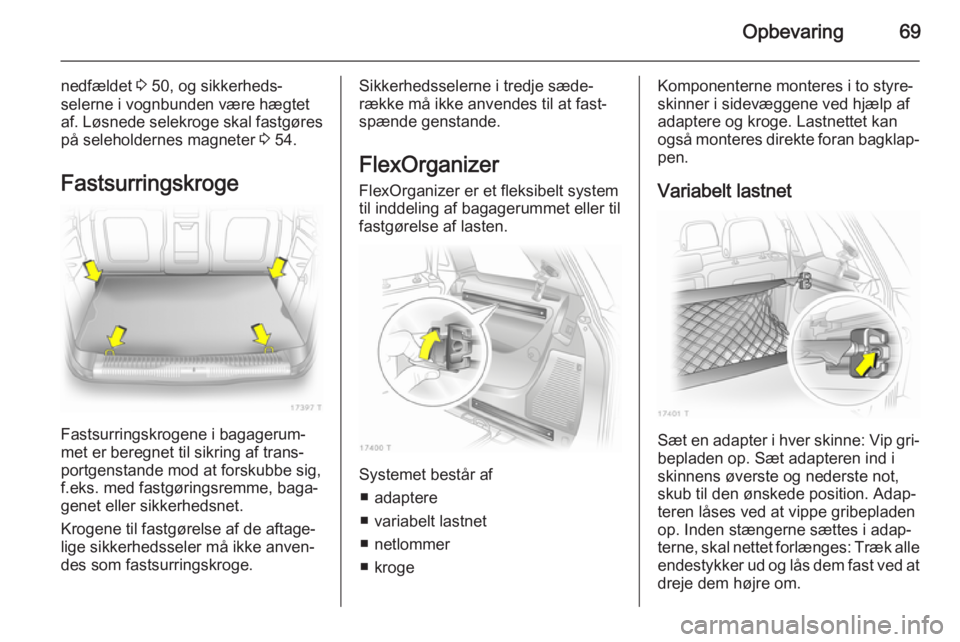

Opbevaring69
nedfældet 3 50, og sikkerheds‐
selerne i vognbunden være hægtet af. Løsnede selekroge skal fastgøres
på seleholdernes magneter 3 54.
Fastsurringskroge
Fastsurringskrogene i bagagerum‐
met er beregnet til sikring af trans‐
portgenstande mod at forskubbe sig,
f.eks. med fastgøringsremme, baga‐
genet eller sikkerhedsnet.
Krogene til fastgørelse af de aftage‐
lige sikkerhedsseler må ikke anven‐
des som fastsurringskroge.
Sikkerhedsselerne i tredje sæde‐ række må ikke anvendes til at fast‐
spænde genstande.
FlexOrganizer
FlexOrganizer er et fleksibelt system
til inddeling af bagagerummet eller til
fastgørelse af lasten.
Systemet består af
■ adaptere
■ variabelt lastnet
■ netlommer
■ kroge
Komponenterne monteres i to styre‐
skinner i sidevæggene ved hjælp af adaptere og kroge. Lastnettet kan
også monteres direkte foran bagklap‐
pen.
Variabelt lastnet
Sæt en adapter i hver skinne: Vip gri‐
bepladen op. Sæt adapteren ind i
skinnens øverste og nederste not,
skub til den ønskede position. Adap‐
teren låses ved at vippe gribepladen
op. Inden stængerne sættes i adap‐
terne, skal nettet forlænges: Træk alle endestykker ud og lås dem fast ved at dreje dem højre om.

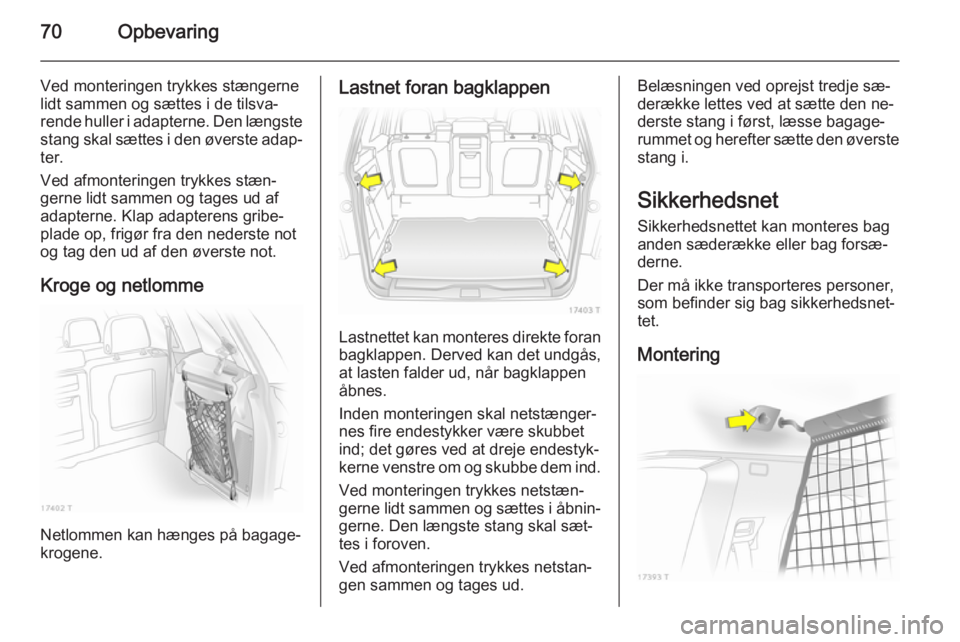

70Opbevaring
Ved monteringen trykkes stængerne
lidt sammen og sættes i de tilsva‐
rende huller i adapterne. Den længste stang skal sættes i den øverste adap‐ter.
Ved afmonteringen trykkes stæn‐
gerne lidt sammen og tages ud af
adapterne. Klap adapterens gribe‐
plade op, frigør fra den nederste not
og tag den ud af den øverste not.
Kroge og netlomme
Netlommen kan hænges på bagage‐
krogene.
Lastnet foran bagklappen
Lastnettet kan monteres direkte foran
bagklappen. Derved kan det undgås,
at lasten falder ud, når bagklappen
åbnes.
Inden monteringen skal netstænger‐
nes fire endestykker være skubbet
ind; det gøres ved at dreje endestyk‐
kerne venstre om og skubbe dem ind.
Ved monteringen trykkes netstæn‐
gerne lidt sammen og sættes i åbnin‐
gerne. Den længste stang skal sæt‐
tes i foroven.
Ved afmonteringen trykkes netstan‐
gen sammen og tages ud.
Belæsningen ved oprejst tredje sæ‐
derække lettes ved at sætte den ne‐
derste stang i først, læsse bagage‐
rummet og herefter sætte den øverste stang i.
Sikkerhedsnet Sikkerhedsnettet kan monteres bag
anden sæderække eller bag forsæ‐
derne.
Der må ikke transporteres personer,
som befinder sig bag sikkerhedsnet‐
tet.
Montering

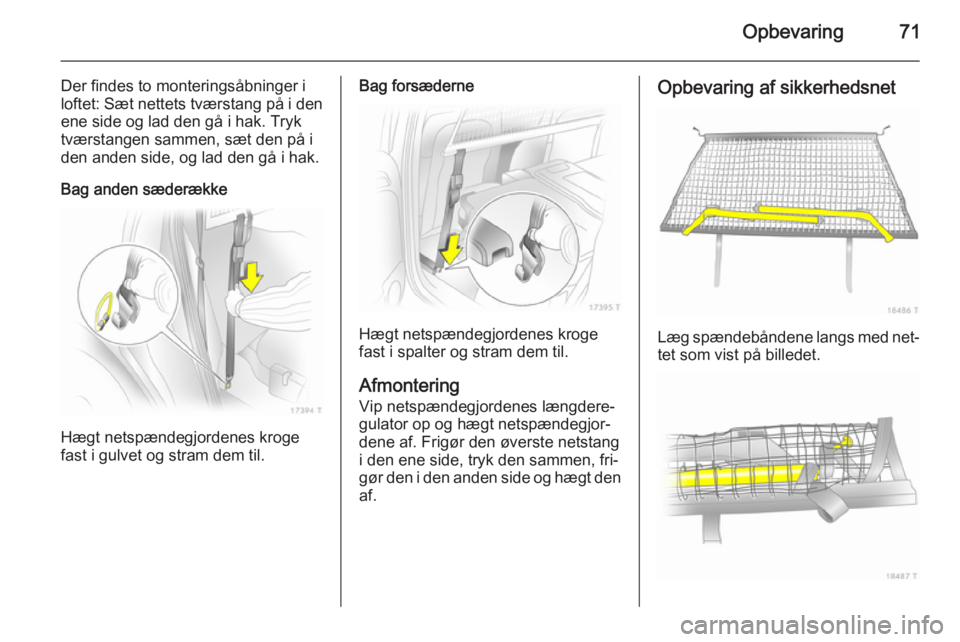

Opbevaring71
Der findes to monteringsåbninger i
loftet: Sæt nettets tværstang på i den
ene side og lad den gå i hak. Tryk tværstangen sammen, sæt den på iden anden side, og lad den gå i hak.
Bag anden sæderække
Hægt netspændegjordenes kroge
fast i gulvet og stram dem til.
Bag forsæderne
Hægt netspændegjordenes kroge
fast i spalter og stram dem til.
Afmontering
Vip netspændegjordenes længdere‐
gulator op og hægt netspændegjor‐
dene af. Frigør den øverste netstang
i den ene side, tryk den sammen, fri‐ gør den i den anden side og hægt den
af.
Opbevaring af sikkerhedsnet
Læg spændebåndene langs med net‐ tet som vist på billedet.

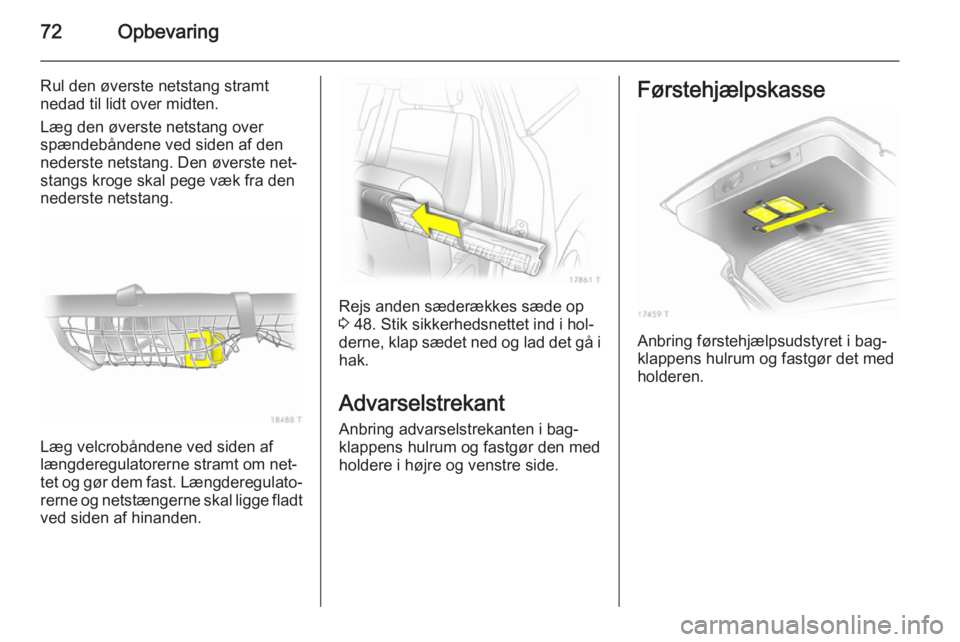

72Opbevaring
Rul den øverste netstang stramt
nedad til lidt over midten.
Læg den øverste netstang over
spændebåndene ved siden af den
nederste netstang. Den øverste net‐ stangs kroge skal pege væk fra den
nederste netstang.
Læg velcrobåndene ved siden af
længderegulatorerne stramt om net‐
tet og gør dem fast. Længderegulato‐
rerne og netstængerne skal ligge fladt
ved siden af hinanden.
Rejs anden sæderækkes sæde op
3 48. Stik sikkerhedsnettet ind i hol‐
derne, klap sædet ned og lad det gå i hak.
Advarselstrekant Anbring advarselstrekanten i bag‐
klappens hulrum og fastgør den med
holdere i højre og venstre side.
Førstehjælpskasse
Anbring førstehjælpsudstyret i bag‐
klappens hulrum og fastgør det med
holderen.

Opbevaring73Tagbagagebærer
Af hensyn til sikkerheden og for at
undgå beskadigelse af taget anbefa‐
ler vi, at De bruger et tagbagage‐
bærersystem, der er godkendt til bi‐
len.
Følg tagbagagebærerens betjenings‐ vejledning. Afmonter tagbagagebæ‐
reren, når den ikke bruges.
Version uden tagræling
Vip monteringsåbningernes dæksler
op.
Fastgør tagbagagebæreren i fastgø‐
relsespunkterne.
Version med tagræling
Tagbagagebæreren monteres ved at
stikke monteringsboltene ned i hul‐ lerne som vist på billedet.
Læsseinformation
■ Tunge genstande placeres i baga‐ gerummet op mod ryglænene på
bagsæderne. Kontroller at ryglæ‐
nene er forsvarligt låst. Hvis det er
nødvendigt at stable genstandene,
skal de tungeste genstande an‐
bringes nederst.
■ Genstande fastgøres ved hjælp af fastgøringsremme, der hægtes fast
i fastsurringskroge 3 69.
■ Løse genstande i bagagerummet sikres, så de ikke rutsjer rundt.

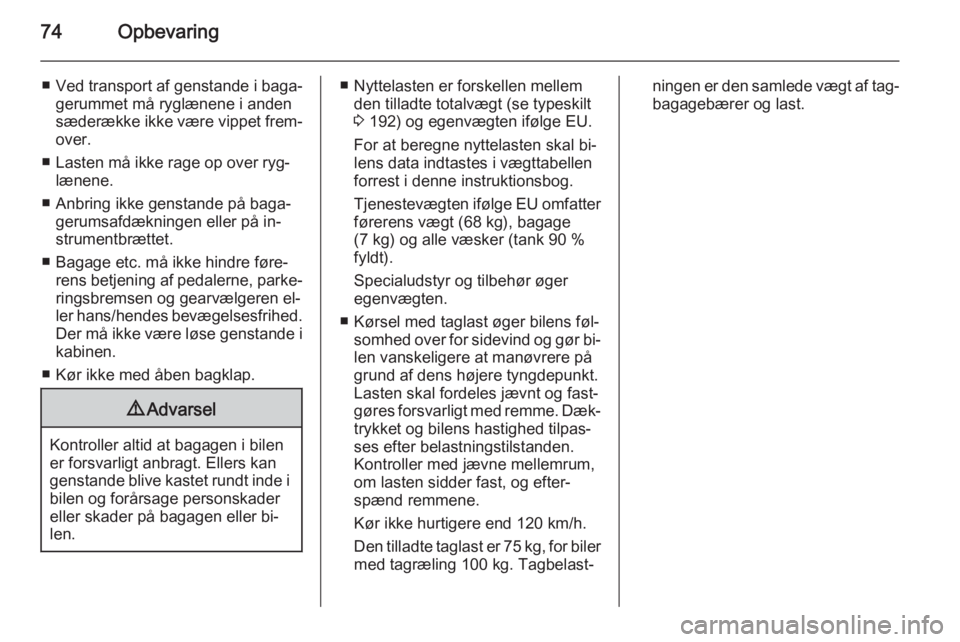

74Opbevaring
■ Ved transport af genstande i baga‐gerummet må ryglænene i anden
sæderække ikke være vippet frem‐
over.
■ Lasten må ikke rage op over ryg‐ lænene.
■ Anbring ikke genstande på baga‐ gerumsafdækningen eller på in‐strumentbrættet.
■ Bagage etc. må ikke hindre føre‐ rens betjening af pedalerne, parke‐ringsbremsen og gearvælgeren el‐
ler hans/hendes bevægelsesfrihed.
Der må ikke være løse genstande i
kabinen.
■ Kør ikke med åben bagklap.9 Advarsel
Kontroller altid at bagagen i bilen
er forsvarligt anbragt. Ellers kan genstande blive kastet rundt inde i bilen og forårsage personskader
eller skader på bagagen eller bi‐
len.
■ Nyttelasten er forskellen mellem den tilladte totalvægt (se typeskilt
3 192) og egenvægten ifølge EU.
For at beregne nyttelasten skal bi‐
lens data indtastes i vægttabellen
forrest i denne instruktionsbog.
Tjenestevægten ifølge EU omfatter
førerens vægt (68 kg), bagage
(7 kg) og alle væsker (tank 90 %
fyldt).
Specialudstyr og tilbehør øger
egenvægten.
■ Kørsel med taglast øger bilens føl‐ somhed over for sidevind og gør bi‐len vanskeligere at manøvrere på
grund af dens højere tyngdepunkt.
Lasten skal fordeles jævnt og fast‐
gøres forsvarligt med remme. Dæk‐ trykket og bilens hastighed tilpas‐
ses efter belastningstilstanden.
Kontroller med jævne mellemrum,
om lasten sidder fast, og efter‐
spænd remmene.
Kør ikke hurtigere end 120 km/h.
Den tilladte taglast er 75 kg, for biler
med tagræling 100 kg. Tagbelast‐ningen er den samlede vægt af tag‐
bagagebærer og last.

Instrumenter og betjening75Instrumenter og
betjeningBetjening ...................................... 75
Advarselslamper, instrumenter og kontrollamper ..........................81
Informationsdisplays ....................90
Fejlmeddelelser ........................... 97
Kørecomputer ............................ 100Betjening
Indstilling af rat
Træk håndtaget nedad, indstil rattet,
skub derefter håndtaget opad og kon‐ troller, at det er gået i hak.
Indstilling af rattet må kun foretages,
når bilen holder stille, og rattet er
låst op.
Knapper på rattet
Funktionerne i Infotainment-systemet
og Info-Display kan betjenes med
knapperne på rattet.
Yderligere anvisninger findes i vejled‐
ningen til Infotainment-systemet.

76Instrumenter og betjeningHorn
Tryk j.
Forrudevisker/-sprinkler
Vinduesviskere
Armen går altid tilbage til udgangs‐
positionen.
&=Hurtigt%=Langsomt$=Intervalfunktion§=Slukket
Ved at trykke armen nedad kører
vinduesviskeren én gang, selv om vi‐
skeren er slået fra.
Viskertrinene kobles til, hvis visker‐ kontakten bevæges forbi modstands‐ punktet og holdes dér. Ved position
§ lyder et signal.
Må ikke aktiveres, hvis forruden er
belagt med is.
Afbrydes i bilvaskeanlæg.
Indstilleligt viskerinterval
Indstil viskerintervallet på en værdi
mellem 2 og 15 sekunder: Tilslut tæn‐
dingen. Flyt viskerkontaktarmen fra
position § og nedad, vent i den øn‐
skede intervaltid og løft armen til $.

Instrumenter og betjening77
Når tændingen sluttes til, og armen erpå $, er intervallet indstillet til
6 sekunder.
Automatisk viskerfunktion med
regnsensor$=Automatisk viskerfunktion
med regnsensor
Regnsensoren registrerer vand‐
mængden på ruden og styrer visk‐
erne automatisk.
Hold sensoren fri for støv, snavs og is.
Forrudevasker
Træk armen mod rattet. Der sprøjtes
sprinklervæske på forruden. Viskeren
aktiveres og visker nogle gange.
Når lyset er tændt, sprøjtes desuden
sprinklervæske på forlygterne. For‐
lygtevaskerne er spærret i 2 minutter .
Bagrudevisker/-sprinkler
Skub armen fremad. Bagrudeviske‐
ren visker med intervaldrift. Deaktive‐
res ved at trykke armen fremad en
gang til.
Når armen holdes i forreste stilling,
sprøjtes der desuden sprinklervæske på bagruden.

78Instrumenter og betjening
Må ikke aktiveres, hvis bagruden er
belagt med is.
Afbrydes i bilvaskeanlæg.
Bagrudeviskeren tændes automatisk, når vinduesviskerne er aktiveret, og
der sættes i bakgear.
Udetemperatur
Et fald i temperaturen vises om‐
gående. En stigning i temperaturen
vises efter et lille stykke tid.
Falder udetemperaturen til 3 °C, lyser
symbolet : på Triple-Info-Display el‐
ler Board-Info-Display som advarsel
mod glatte vejbaner. : forsvinder
igen, når temperaturen stiger til
mindst 5 °C.
I biler med Graphic-Info-Display eller
Color-Info-Display advarer en advar‐
selsmeddelelse i displayet om glat vejbane. Under -5 °C vises der ingen
meddelelse.
9 Advarsel
Kørebanen kan allerede være is‐
glat, selv om displayet viser, at
temperaturen ligger et par grader
over 0 °C.
Ur
Klokkeslæt og dato vises i
Info-Display.
Board-Info-Display 3 91,
Graphic-Info-Display,
Color-Info-Display 3 93.
Indstilling af dato og klokkeslæt
i Triple-Info-Display
Infotainment-systemet skal være
slukket. Aktiver indstillingsmodus ved
at holde knappen Ö inde i ca.
2 sekunder. Indstilling af den blin‐
kende værdi sker med knappen ;.
