OPEL ZAFIRA B 2014 Instruktionsbog (in Danish)

Lygter109Parkeringslys
Parkeringslyset kan tændes i den ene
side ved parkering:
1. Lyskontakten sættes i position 7
eller AUTO .
2. Tænding afbrudt. 3. Vip blinklyskontakten helt op (højre parkeringslys) eller helt ned
(venstre parkeringslys).
Bekræftes med lydsignal og kontrol‐
lampen for det respektive blinklys.
Sluk ved at sætte tændingen til eller
skubbe blinklyskontakten i den anden retning.
Baklygter
Baklygterne tændes, når tændingen
er sluttet til, og bilen sættes i bakgear.
Duggede lygteglas
Den indvendige side af lygteglassene kan kortvarigt dugge til ved ugun‐stige, råkolde vejrforhold, kraftig regn eller efter bilvask. Duggen forsvinder
af sig selv efter kort tid og forsvinder
hurtigere, hvis lygterne tændes.Kabinelys
Lysstyrke for instrumentlys
Lysstyrken kan indstilles, når den ud‐ vendige belysning er tændt: Frigør
knappen k ved at trykke på den, drej
den mod højre eller venstre og hold den, til den ønskede lysstyrke er nået.
Kabinelys
De forreste og midterste kabinelys tænder automatisk, når døren åbnes,
og slukkes med forsinkelse, når den
lukkes.

110Lygter
Forreste kabinelys
Aktivering med knap c.
Midterste og bageste kabinelys Der findes to versioner.
Aktivering med kontakt (I = tændt,
0 = slukket, midterstilling = automa‐
tisk kabinebelysning).
Deaktivering med knap c.
Læselamper
Aktivering med knapper a resp. med
kontakt (I = tændt, 0 = slukket, mid‐
terstilling = automatisk).
Spejl med lys i
solskærmene
Tændes, når klappen lukkes op.

Lygter111Lysfunktioner
Belysning af midterkonsol
Spotlight i rammen omkring bakspej‐
let. Midterkonsolbelysning, der regu‐
leres automatisk efter dagslyset.
Indstigningslys Efter oplåsning af bilen lyser instru‐
mentbelysning og nummerpladelys i
nogle sekunder.
Igangsætning 3 16.
Follow-me-home-lysForlygter og baklygter lyser i ca.
30 sekunder efter aktivering af syste‐
met og lukning af førerdøren.
Aktivering 1. Afbryd tændingen.
2. Tag nøglen ud af tændingen.
3. Luk førerdøren op.
4. Træk blinklyskontakten mod rat‐ tet.
5. Luk førerdøren.
Lukkes førerdøren ikke, slukkes lyset efter to minutter.
Hvis blinklyskontakten trækkes op
mod rattet, mens førerdøren er åben,
slukkes lyset med det samme.
Beskyttelse mod afladning
af batteriet Hele kabinebelysningen slukkes
automatisk 10 minutter efter, at tæn‐
dingen er blevet afbrudt for at forhin‐
dre, at batteriet bliver afladet.

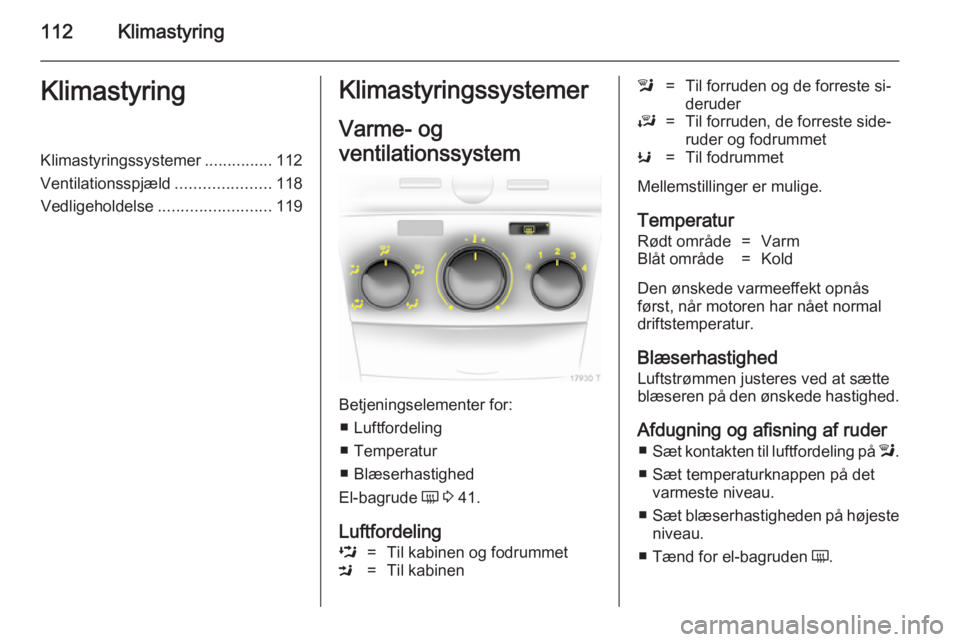

112KlimastyringKlimastyringKlimastyringssystemer...............112
Ventilationsspjæld .....................118
Vedligeholdelse ......................... 119Klimastyringssystemer
Varme- og
ventilationssystem
Betjeningselementer for: ■ Luftfordeling
■ Temperatur
■ Blæserhastighed
El-bagrude Ü 3 41.
Luftfordeling
L=Til kabinen og fodrummetM=Til kabinenl=Til forruden og de forreste si‐
deruderJ=Til forruden, de forreste side‐
ruder og fodrummetK=Til fodrummet
Mellemstillinger er mulige.
Temperatur
Rødt område=VarmBlåt område=Kold
Den ønskede varmeeffekt opnås
først, når motoren har nået normal
driftstemperatur.
Blæserhastighed
Luftstrømmen justeres ved at sætte
blæseren på den ønskede hastighed.
Afdugning og afisning af ruder ■ Sæt kontakten til luftfordeling på l.
■ Sæt temperaturknappen på det varmeste niveau.
■ Sæt blæserhastigheden på højeste
niveau.
■ Tænd for el-bagruden Ü.

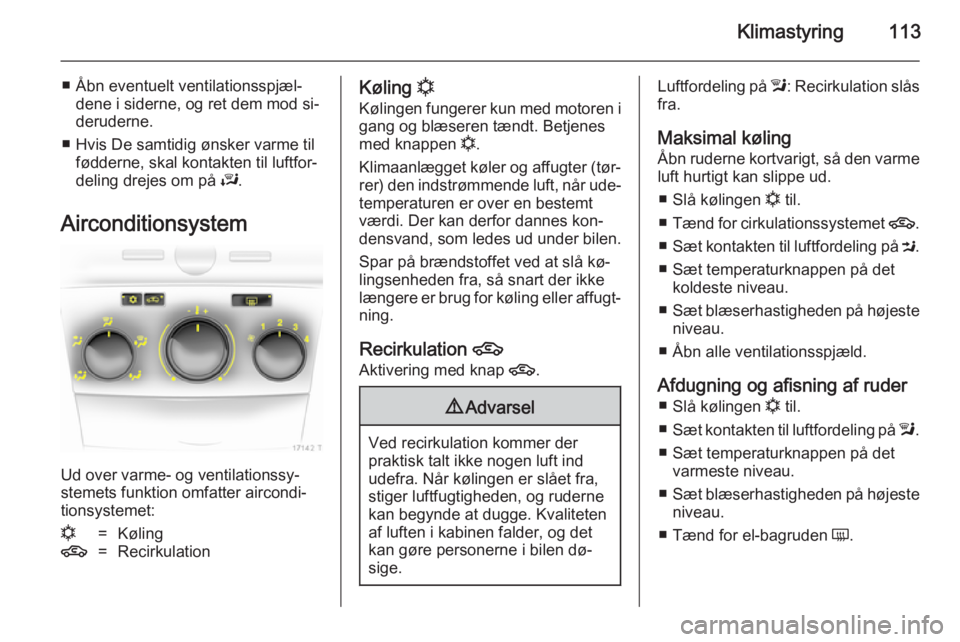

Klimastyring113
■ Åbn eventuelt ventilationsspjæl‐dene i siderne, og ret dem mod si‐
deruderne.
■ Hvis De samtidig ønsker varme til fødderne, skal kontakten til luftfor‐
deling drejes om på J.
Airconditionsystem
Ud over varme- og ventilationssy‐
stemets funktion omfatter aircondi‐
tionsystemet:
n=Køling4=RecirkulationKøling n
Kølingen fungerer kun med motoren i gang og blæseren tændt. Betjenes
med knappen n.
Klimaanlægget køler og affugter (tør‐
rer) den indstrømmende luft, når ude‐
temperaturen er over en bestemt
værdi. Der kan derfor dannes kon‐
densvand, som ledes ud under bilen.
Spar på brændstoffet ved at slå kø‐
lingsenheden fra, så snart der ikke
længere er brug for køling eller affugt‐
ning.
Recirkulation 4
Aktivering med knap 4.9Advarsel
Ved recirkulation kommer der
praktisk talt ikke nogen luft ind
udefra. Når kølingen er slået fra,
stiger luftfugtigheden, og ruderne
kan begynde at dugge. Kvaliteten
af luften i kabinen falder, og det
kan gøre personerne i bilen dø‐
sige.
Luftfordeling på l: Recirkulation slås
fra.
Maksimal køling Åbn ruderne kortvarigt, så den varme
luft hurtigt kan slippe ud.
■ Slå kølingen n til.
■ Tænd for cirkulationssystemet 4.
■ Sæt kontakten til luftfordeling på M.
■ Sæt temperaturknappen på det koldeste niveau.
■ Sæt blæserhastigheden på højeste
niveau.
■ Åbn alle ventilationsspjæld.
Afdugning og afisning af ruder ■ Slå kølingen n til.
■ Sæt kontakten til luftfordeling på l.
■ Sæt temperaturknappen på det varmeste niveau.
■ Sæt blæserhastigheden på højeste
niveau.
■ Tænd for el-bagruden Ü.

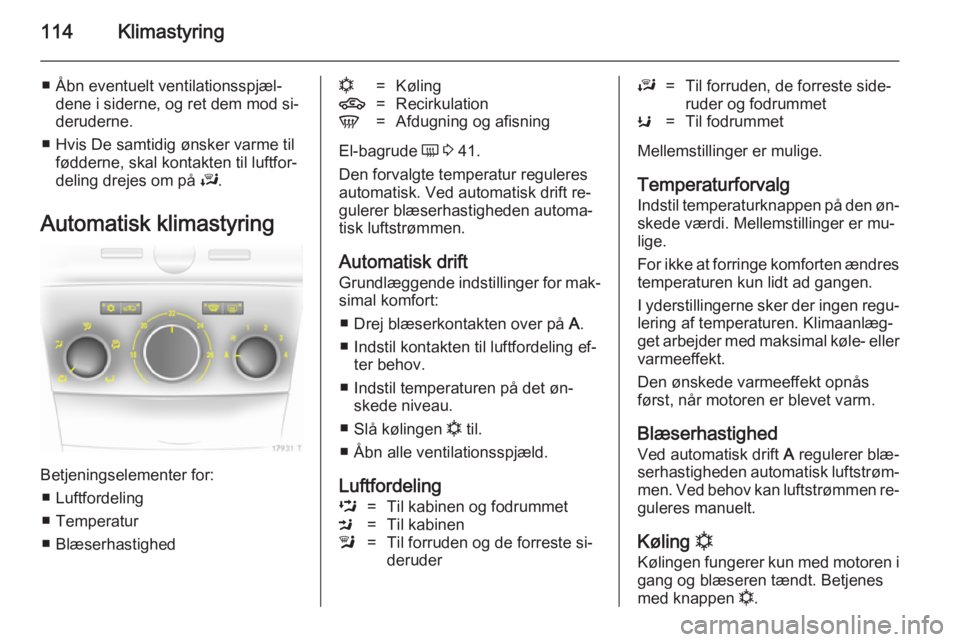

114Klimastyring
■ Åbn eventuelt ventilationsspjæl‐dene i siderne, og ret dem mod si‐deruderne.
■ Hvis De samtidig ønsker varme til fødderne, skal kontakten til luftfor‐
deling drejes om på J.
Automatisk klimastyring
Betjeningselementer for: ■ Luftfordeling
■ Temperatur
■ Blæserhastighed
n=Køling4=RecirkulationV=Afdugning og afisning
El-bagrude Ü 3 41.
Den forvalgte temperatur reguleres
automatisk. Ved automatisk drift re‐
gulerer blæserhastigheden automa‐
tisk luftstrømmen.
Automatisk drift Grundlæggende indstillinger for mak‐
simal komfort:
■ Drej blæserkontakten over på A.
■ Indstil kontakten til luftfordeling ef‐ ter behov.
■ Indstil temperaturen på det øn‐ skede niveau.
■ Slå kølingen n til.
■ Åbn alle ventilationsspjæld.
Luftfordeling
L=Til kabinen og fodrummetM=Til kabinenl=Til forruden og de forreste si‐
deruderJ=Til forruden, de forreste side‐
ruder og fodrummetK=Til fodrummet
Mellemstillinger er mulige.
Temperaturforvalg
Indstil temperaturknappen på den øn‐ skede værdi. Mellemstillinger er mu‐
lige.
For ikke at forringe komforten ændres
temperaturen kun lidt ad gangen.
I yderstillingerne sker der ingen regu‐ lering af temperaturen. Klimaanlæg‐
get arbejder med maksimal køle- eller
varmeeffekt.
Den ønskede varmeeffekt opnås
først, når motoren er blevet varm.
Blæserhastighed
Ved automatisk drift A regulerer blæ‐
serhastigheden automatisk luftstrøm‐
men. Ved behov kan luftstrømmen re‐ guleres manuelt.
Køling n
Kølingen fungerer kun med motoren i gang og blæseren tændt. Betjenes
med knappen n.

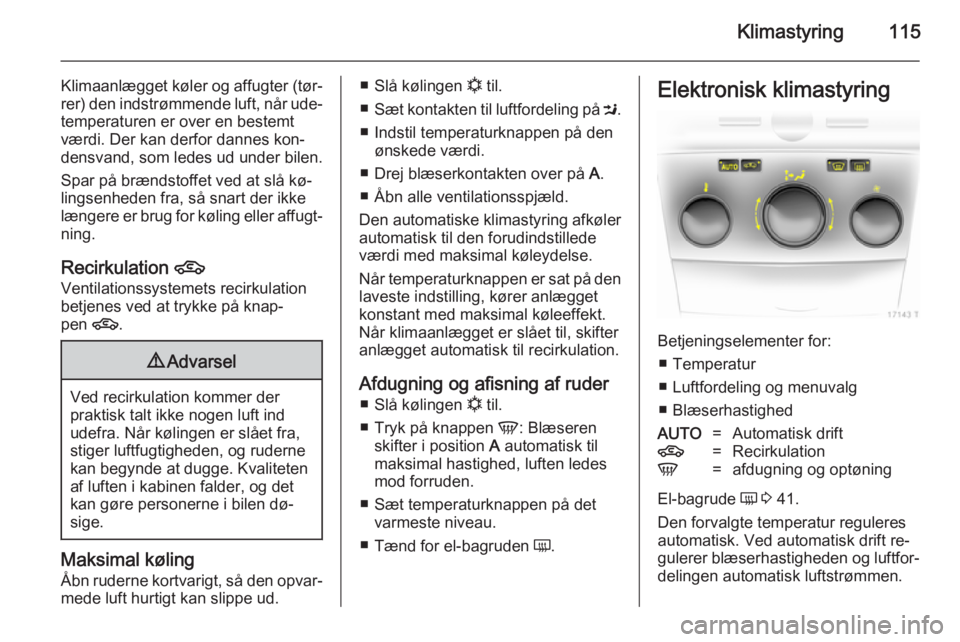

Klimastyring115
Klimaanlægget køler og affugter (tør‐
rer) den indstrømmende luft, når ude‐
temperaturen er over en bestemt
værdi. Der kan derfor dannes kon‐
densvand, som ledes ud under bilen.
Spar på brændstoffet ved at slå kø‐
lingsenheden fra, så snart der ikke
længere er brug for køling eller affugt‐ ning.
Recirkulation 4
Ventilationssystemets recirkulation betjenes ved at trykke på knap‐
pen 4.9Advarsel
Ved recirkulation kommer der
praktisk talt ikke nogen luft ind
udefra. Når kølingen er slået fra,
stiger luftfugtigheden, og ruderne
kan begynde at dugge. Kvaliteten
af luften i kabinen falder, og det
kan gøre personerne i bilen dø‐
sige.
Maksimal køling
Åbn ruderne kortvarigt, så den opvar‐ mede luft hurtigt kan slippe ud.
■ Slå kølingen n til.
■ Sæt kontakten til luftfordeling på M.
■ Indstil temperaturknappen på den ønskede værdi.
■ Drej blæserkontakten over på A.
■ Åbn alle ventilationsspjæld.
Den automatiske klimastyring afkøler
automatisk til den forudindstillede
værdi med maksimal køleydelse.
Når temperaturknappen er sat på den laveste indstilling, kører anlægget
konstant med maksimal køleeffekt. Når klimaanlægget er slået til, skifter
anlægget automatisk til recirkulation.
Afdugning og afisning af ruder ■ Slå kølingen n til.
■ Tryk på knappen V: Blæseren
skifter i position A automatisk til
maksimal hastighed, luften ledes
mod forruden.
■ Sæt temperaturknappen på det varmeste niveau.
■ Tænd for el-bagruden Ü.Elektronisk klimastyring
Betjeningselementer for:
■ Temperatur
■ Luftfordeling og menuvalg
■ Blæserhastighed
AUTO=Automatisk drift4=RecirkulationV=afdugning og optøning
El-bagrude Ü 3 41.
Den forvalgte temperatur reguleres
automatisk. Ved automatisk drift re‐
gulerer blæserhastigheden og luftfor‐ delingen automatisk luftstrømmen.

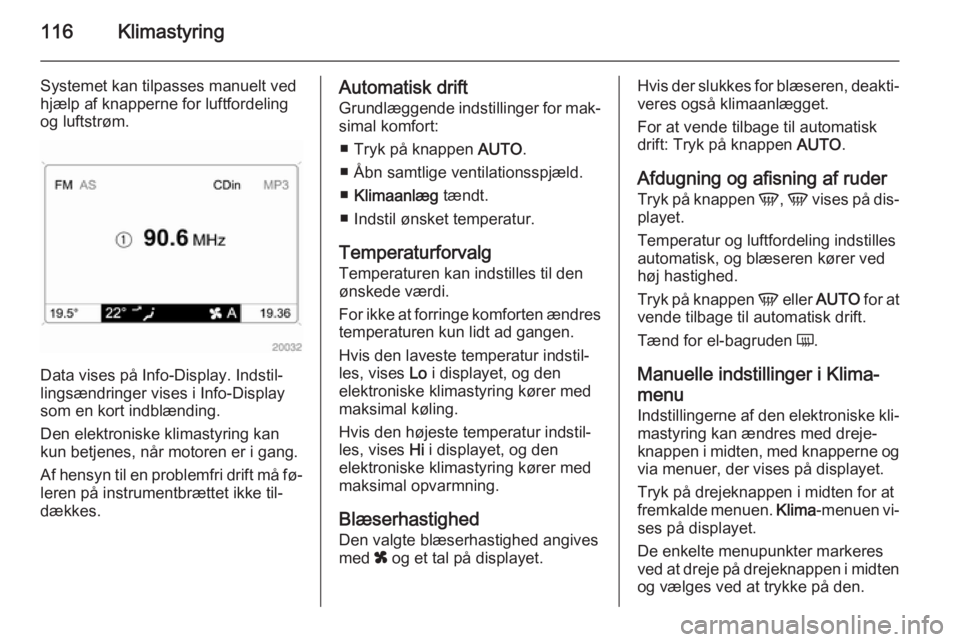

116Klimastyring
Systemet kan tilpasses manuelt ved
hjælp af knapperne for luftfordeling
og luftstrøm.
Data vises på Info-Display. Indstil‐ lingsændringer vises i Info-Display
som en kort indblænding.
Den elektroniske klimastyring kan
kun betjenes, når motoren er i gang.
Af hensyn til en problemfri drift må fø‐
leren på instrumentbrættet ikke til‐
dækkes.
Automatisk drift
Grundlæggende indstillinger for mak‐
simal komfort:
■ Tryk på knappen AUTO.
■ Åbn samtlige ventilationsspjæld.
■ Klimaanlæg tændt.
■ Indstil ønsket temperatur.
Temperaturforvalg Temperaturen kan indstilles til den
ønskede værdi.
For ikke at forringe komforten ændres
temperaturen kun lidt ad gangen.
Hvis den laveste temperatur indstil‐
les, vises Lo i displayet, og den
elektroniske klimastyring kører med
maksimal køling.
Hvis den højeste temperatur indstil‐
les, vises Hi i displayet, og den
elektroniske klimastyring kører med
maksimal opvarmning.
Blæserhastighed
Den valgte blæserhastighed angives
med x og et tal på displayet.Hvis der slukkes for blæseren, deakti‐
veres også klimaanlægget.
For at vende tilbage til automatisk
drift: Tryk på knappen AUTO.
Afdugning og afisning af ruder
Tryk på knappen V, V vises på dis‐
playet.
Temperatur og luftfordeling indstilles
automatisk, og blæseren kører ved
høj hastighed.
Tryk på knappen V eller AUTO for at
vende tilbage til automatisk drift.
Tænd for el-bagruden Ü.
Manuelle indstillinger i Klima-
menu
Indstillingerne af den elektroniske kli‐
mastyring kan ændres med dreje‐
knappen i midten, med knapperne og via menuer, der vises på displayet.
Tryk på drejeknappen i midten for at fremkalde menuen. Klima-menuen vi‐
ses på displayet.
De enkelte menupunkter markeres
ved at dreje på drejeknappen i midten
og vælges ved at trykke på den.

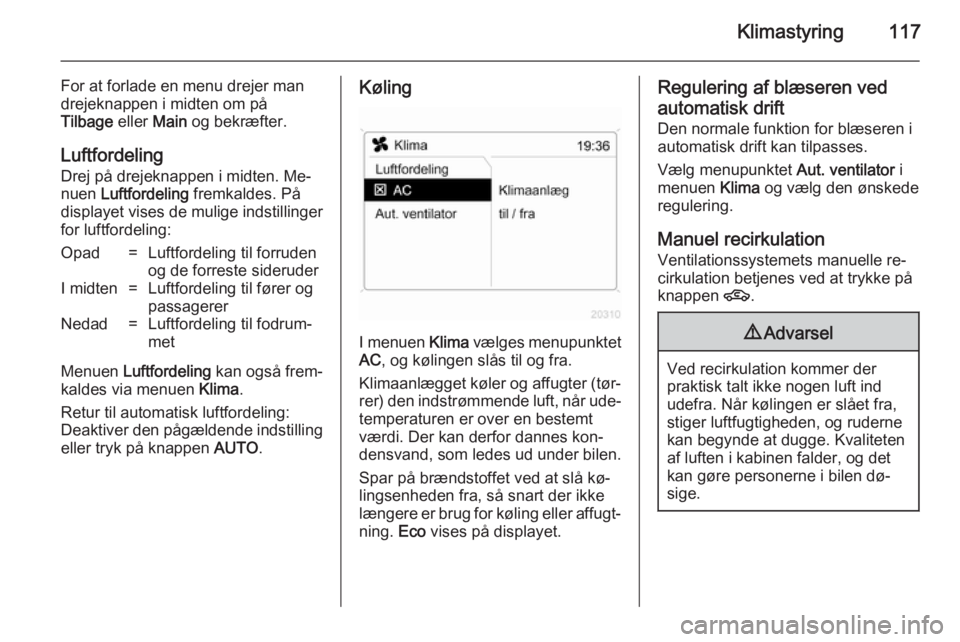

Klimastyring117
For at forlade en menu drejer man
drejeknappen i midten om på
Tilbage eller Main og bekræfter.
Luftfordeling Drej på drejeknappen i midten. Me‐
nuen Luftfordeling fremkaldes. På
displayet vises de mulige indstillinger
for luftfordeling:Opad=Luftfordeling til forruden
og de forreste sideruderI midten=Luftfordeling til fører og
passagererNedad=Luftfordeling til fodrum‐
met
Menuen Luftfordeling kan også frem‐
kaldes via menuen Klima.
Retur til automatisk luftfordeling:
Deaktiver den pågældende indstilling
eller tryk på knappen AUTO.
Køling
I menuen Klima vælges menupunktet
AC , og kølingen slås til og fra.
Klimaanlægget køler og affugter (tør‐
rer) den indstrømmende luft, når ude‐
temperaturen er over en bestemt
værdi. Der kan derfor dannes kon‐
densvand, som ledes ud under bilen.
Spar på brændstoffet ved at slå kø‐
lingsenheden fra, så snart der ikke
længere er brug for køling eller affugt‐ ning. Eco vises på displayet.
Regulering af blæseren ved
automatisk drift
Den normale funktion for blæseren i
automatisk drift kan tilpasses.
Vælg menupunktet Aut. ventilator i
menuen Klima og vælg den ønskede
regulering.
Manuel recirkulation Ventilationssystemets manuelle re‐
cirkulation betjenes ved at trykke på
knappen 4.9Advarsel
Ved recirkulation kommer der
praktisk talt ikke nogen luft ind
udefra. Når kølingen er slået fra,
stiger luftfugtigheden, og ruderne
kan begynde at dugge. Kvaliteten
af luften i kabinen falder, og det
kan gøre personerne i bilen dø‐
sige.

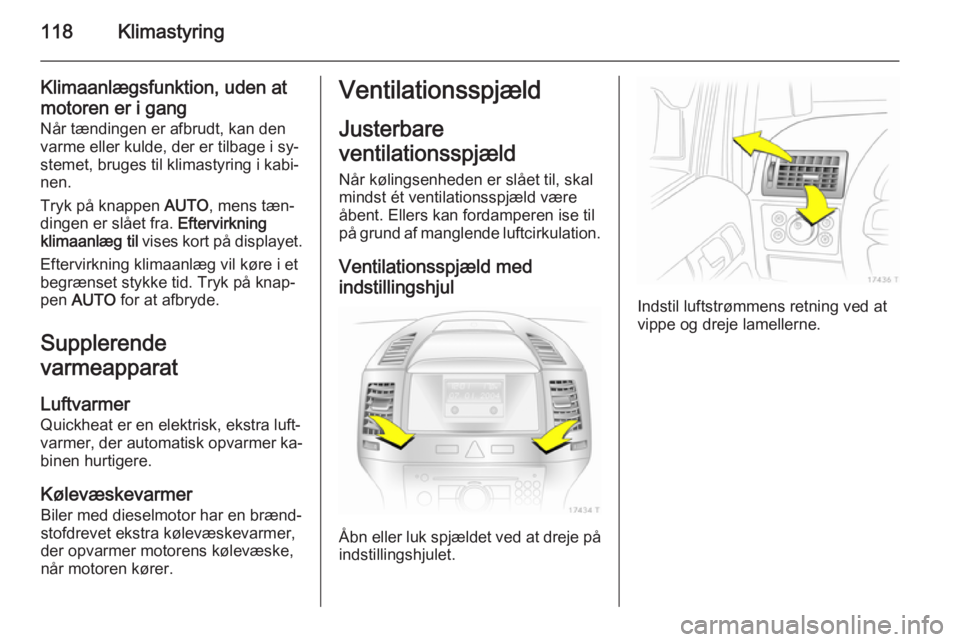

118Klimastyring
Klimaanlægsfunktion, uden at
motoren er i gang
Når tændingen er afbrudt, kan den varme eller kulde, der er tilbage i sy‐stemet, bruges til klimastyring i kabi‐
nen.
Tryk på knappen AUTO, mens tæn‐
dingen er slået fra. Eftervirkning
klimaanlæg til vises kort på displayet.
Eftervirkning klimaanlæg vil køre i et
begrænset stykke tid. Tryk på knap‐
pen AUTO for at afbryde.
Supplerende
varmeapparat
Luftvarmer Quickheat er en elektrisk, ekstra luft‐
varmer, der automatisk opvarmer ka‐
binen hurtigere.
Kølevæskevarmer
Biler med dieselmotor har en brænd‐
stofdrevet ekstra kølevæskevarmer,
der opvarmer motorens kølevæske,
når motoren kører.Ventilationsspjæld
Justerbare
ventilationsspjæld Når kølingsenheden er slået til, skal
mindst ét ventilationsspjæld være
åbent. Ellers kan fordamperen ise til
på grund af manglende luftcirkulation.
Ventilationsspjæld med
indstillingshjul
Åbn eller luk spjældet ved at dreje på
indstillingshjulet.
Indstil luftstrømmens retning ved at
vippe og dreje lamellerne.
