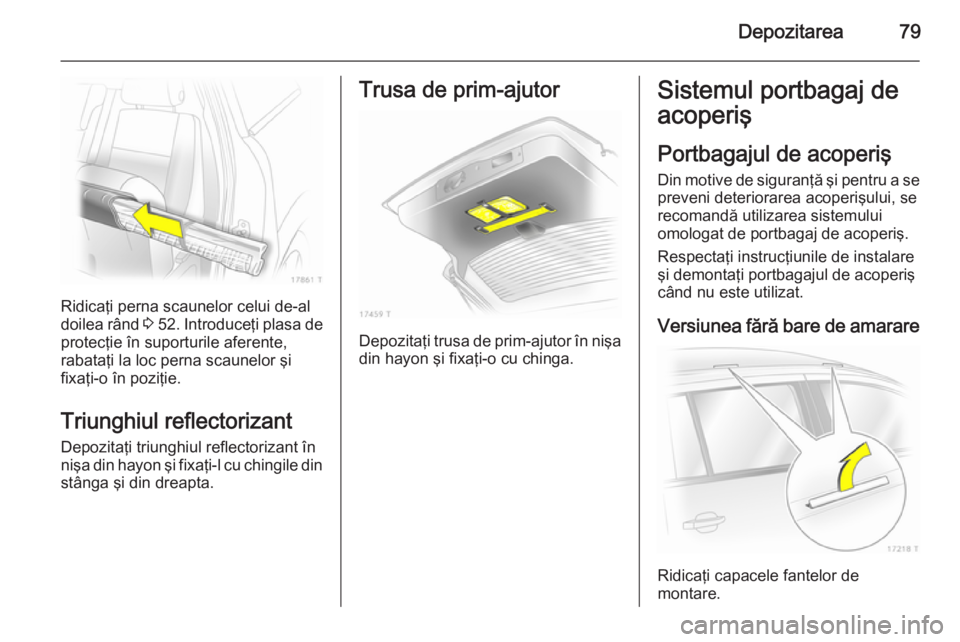

Depozitarea79
Ridicaţi perna scaunelor celui de-al
doilea rând 3 52 . Introduceţi plasa de
protecţie în suporturile aferente,
rabataţi la loc perna scaunelor şi
fixaţi-o în poziţie.
Triunghiul reflectorizant
Depozitaţi triunghiul reflectorizant în
nişa din hayon şi fixaţi-l cu chingile din stânga şi din dreapta.
Trusa de prim-ajutor
Depozitaţi trusa de prim-ajutor în nişadin hayon şi fixaţi-o cu chinga.
Sistemul portbagaj de
acoperiş
Portbagajul de acoperiş Din motive de siguranţă şi pentru a se preveni deteriorarea acoperişului, serecomandă utilizarea sistemului
omologat de portbagaj de acoperiş.
Respectaţi instrucţiunile de instalare
şi demontaţi portbagajul de acoperiş
când nu este utilizat.
Versiunea fără bare de amarare
Ridicaţi capacele fantelor de
montare.

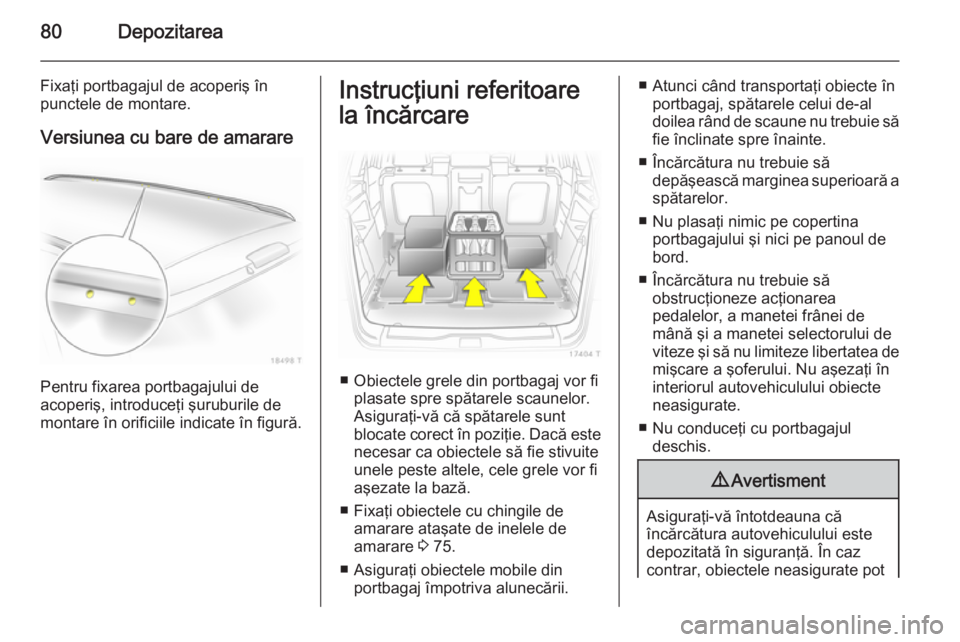

80Depozitarea
Fixaţi portbagajul de acoperiş în
punctele de montare.
Versiunea cu bare de amarare
Pentru fixarea portbagajului de
acoperiş, introduceţi şuruburile de
montare în orificiile indicate în figură.
Instrucţiuni referitoare
la încărcare
■ Obiectele grele din portbagaj vor fi plasate spre spătarele scaunelor.
Asiguraţi-vă că spătarele sunt
blocate corect în poziţie. Dacă este necesar ca obiectele să fie stivuite
unele peste altele, cele grele vor fi
aşezate la bază.
■ Fixaţi obiectele cu chingile de amarare ataşate de inelele de
amarare 3 75.
■ Asiguraţi obiectele mobile din portbagaj împotriva alunecării.
■ Atunci când transportaţi obiecte înportbagaj, spătarele celui de-al
doilea rând de scaune nu trebuie să
fie înclinate spre înainte.
■ Încărcătura nu trebuie să depăşească marginea superioară aspătarelor.
■ Nu plasaţi nimic pe copertina portbagajului şi nici pe panoul de
bord.
■ Încărcătura nu trebuie să obstrucţioneze acţionarea
pedalelor, a manetei frânei de
mână şi a manetei selectorului de
viteze şi să nu limiteze libertatea de
mişcare a şoferului. Nu aşezaţi în
interiorul autovehiculului obiecte
neasigurate.
■ Nu conduceţi cu portbagajul deschis.9 Avertisment
Asiguraţi-vă întotdeauna că
încărcătura autovehiculului este
depozitată în siguranţă. În caz
contrar, obiectele neasigurate pot

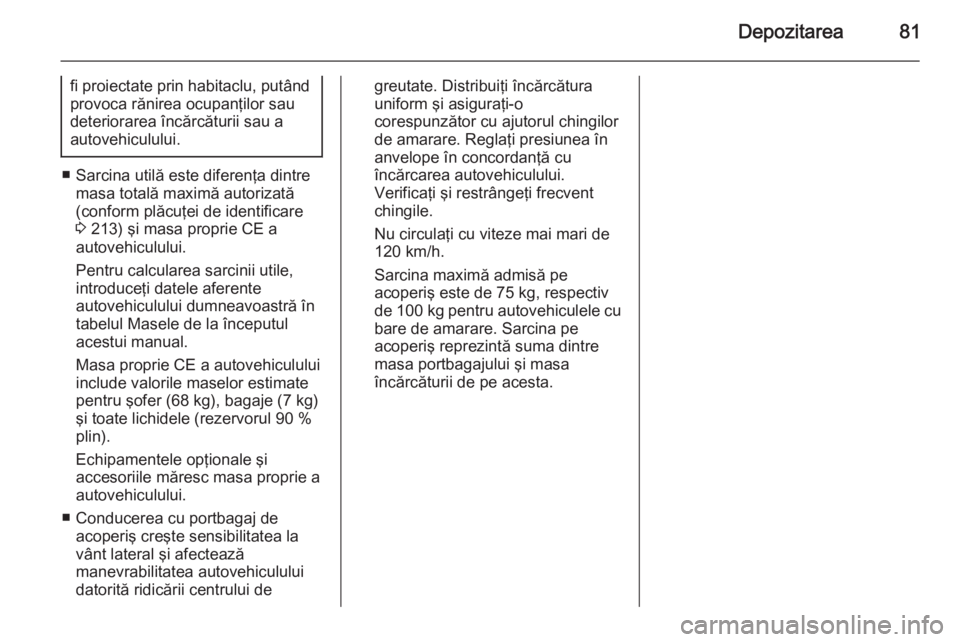

Depozitarea81
fi proiectate prin habitaclu, putândprovoca rănirea ocupanţilor sau
deteriorarea încărcăturii sau a
autovehiculului.
■ Sarcina utilă este diferenţa dintre masa totală maximă autorizată(conform plăcuţei de identificare
3 213) şi masa proprie CE a
autovehiculului.
Pentru calcularea sarcinii utile,
introduceţi datele aferente
autovehiculului dumneavoastră în
tabelul Masele de la începutul
acestui manual.
Masa proprie CE a autovehiculului
include valorile maselor estimate
pentru şofer (68 kg), bagaje (7 kg)
şi toate lichidele (rezervorul 90 %
plin).
Echipamentele opţionale şi
accesoriile măresc masa proprie a
autovehiculului.
■ Conducerea cu portbagaj de acoperiş creşte sensibilitatea la
vânt lateral şi afectează
manevrabilitatea autovehiculului
datorită ridicării centrului de
greutate. Distribuiţi încărcătura
uniform şi asiguraţi-o
corespunzător cu ajutorul chingilor
de amarare. Reglaţi presiunea în
anvelope în concordanţă cu
încărcarea autovehiculului.
Verificaţi şi restrângeţi frecvent
chingile.
Nu circulaţi cu viteze mai mari de
120 km/h.
Sarcina maximă admisă pe
acoperiş este de 75 kg, respectiv
de 100 kg pentru autovehiculele cu
bare de amarare. Sarcina pe
acoperiş reprezintă suma dintre
masa portbagajului şi masa
încărcăturii de pe acesta.

82Instrumentele şi comenzileInstrumentele şi
comenzileComenzile .................................... 82
Lămpile de avertizare, aparatele de măsură şi indicatoarele ...........88
Afişajul pentru informaţii ............100
Mesajele autovehiculului ...........107
Computerul de bord ...................109Comenzile
Reglarea volanului
Deblocaţi maneta, reglaţi volanul,
apoi fixaţi în poziţie maneta şi
asiguraţi-vă că s-a blocat complet.
Nu reglaţi volanul decât dacă
autovehiculul este staţionar şi
sistemul de blocare a volanului este
dezactivat.
Comenzile de pe volan
Sistemul Infotainment şi Info-Display
poate fi acţionat prin intermediul
comenzilor de pe volan.
Informaţii suplimentare se găsesc în
manualul de utilizare al sistemului
Infotainment.

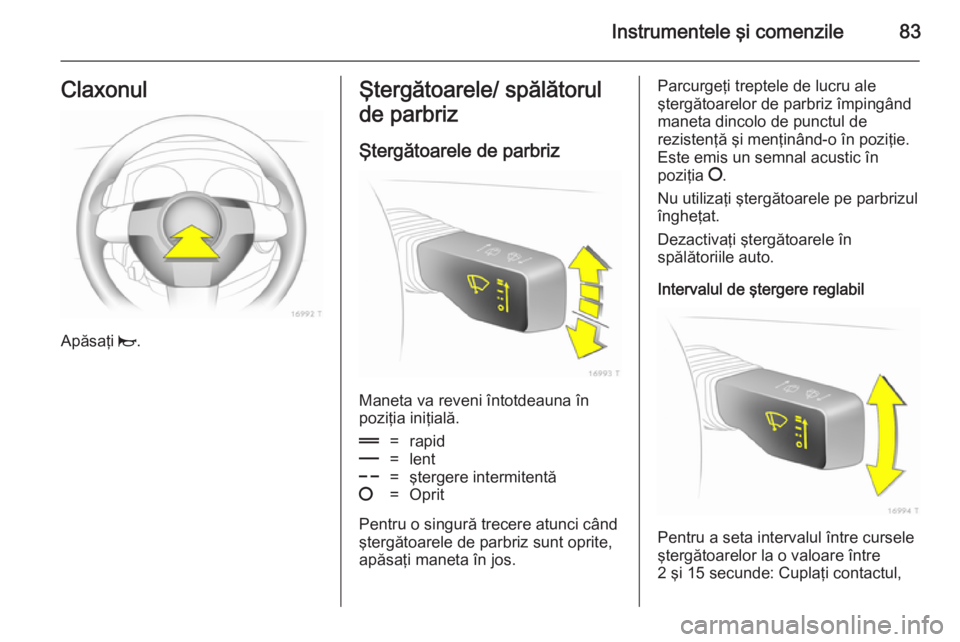

Instrumentele şi comenzile83Claxonul
Apăsaţi j.
Ştergătoarele/ spălătorul
de parbriz
Ştergătoarele de parbriz
Maneta va reveni întotdeauna în
poziţia iniţială.
&=rapid%=lent$=ştergere intermitentă§=Oprit
Pentru o singură trecere atunci când
ştergătoarele de parbriz sunt oprite,
apăsaţi maneta în jos.
Parcurgeţi treptele de lucru ale
ştergătoarelor de parbriz împingând
maneta dincolo de punctul de
rezistenţă şi menţinând-o în poziţie.
Este emis un semnal acustic în
poziţia §.
Nu utilizaţi ştergătoarele pe parbrizul
îngheţat.
Dezactivaţi ştergătoarele în
spălătoriile auto.
Intervalul de ştergere reglabil
Pentru a seta intervalul între cursele
ştergătoarelor la o valoare între
2 şi 15 secunde: Cuplaţi contactul,

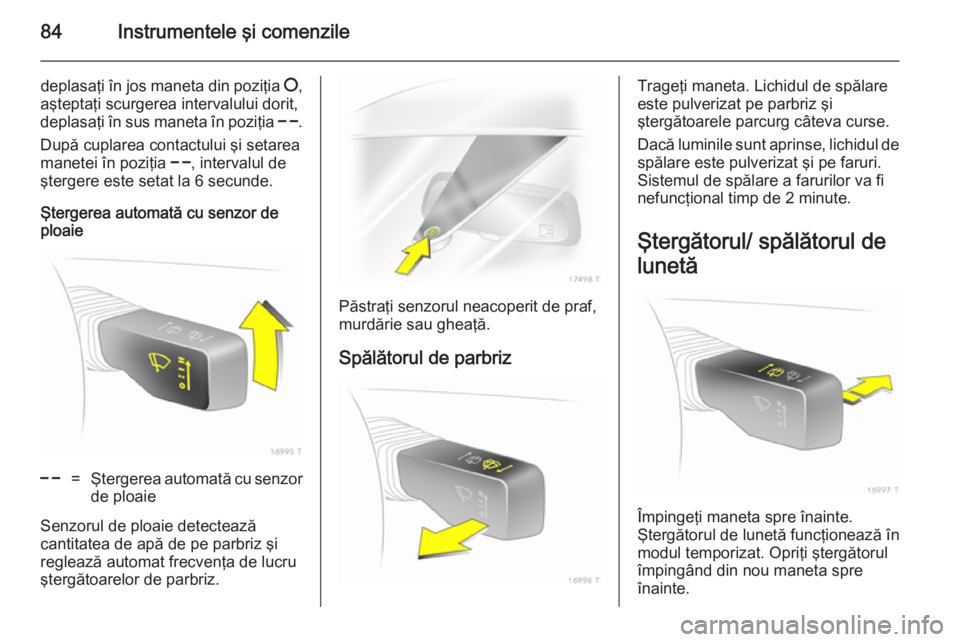

84Instrumentele şi comenzile
deplasaţi în jos maneta din poziţia §,
aşteptaţi scurgerea intervalului dorit,
deplasaţi în sus maneta în poziţia $.
După cuplarea contactului şi setarea
manetei în poziţia $, intervalul de
ştergere este setat la 6 secunde.
Ştergerea automată cu senzor de
ploaie$=Ştergerea automată cu senzor
de ploaie
Senzorul de ploaie detectează
cantitatea de apă de pe parbriz şi reglează automat frecvenţa de lucru
ştergătoarelor de parbriz.
Păstraţi senzorul neacoperit de praf,
murdărie sau gheaţă.
Spălătorul de parbriz
Trageţi maneta. Lichidul de spălare
este pulverizat pe parbriz şi
ştergătoarele parcurg câteva curse.
Dacă luminile sunt aprinse, lichidul de
spălare este pulverizat şi pe faruri.
Sistemul de spălare a farurilor va fi
nefuncţional timp de 2 minute.
Ştergătorul/ spălătorul de
lunetă
Împingeţi maneta spre înainte.
Ştergătorul de lunetă funcţionează în
modul temporizat. Opriţi ştergătorul împingând din nou maneta spre
înainte.

Instrumentele şi comenzile85
Dacă maneta este menţinută împinsăspre înainte, lichidul de spălare este
pulverizat pe lunetă.
Nu utilizaţi dacă luneta este
îngheţată.
Dezactivaţi ştergătoarele în
spălătoriile auto.
Ştergătorul lunetei este activat
automat când ştergătoarele de
parbriz funcţionează şi este selectată
treapta de marşarier.
Temperatura exterioarăScăderea temperaturii este indicată
imediat iar creşterea temperaturii, cu
o scurtă întârziere.
Dacă temperatura exterioară scade la
3°C, simbolul : se aprinde în
Triple-Info-Display sau Board-Info-Display ca o avertizare cu
privire la posibilitatea prezenţei
poleiului pe carosabil. : rămâne
aprinsă până când temperatura
ajunge la cel puţin 5°C.
La autovehicule cu
Graphic-Info-Display sau
Color-Info-Display, apare un mesaj
de avertizare în afişaj cu privire la prezenţa poleiului pe carosabil. Nu se
afişează niciun mesaj dacă
temperatura exterioară este sub
-5°C.9 Avertisment
Suprafaţa carosabilului poate fi
deja acoperită cu polei, chiar dacă afişajul arată câteva grade peste
0 °C.
Ceasul
Data şi ora sunt prezentate în
Info-Display.
Board-Info-Display 3 100,
Graphic-Info-Display,
Color-Info-Display 3 103.

86Instrumentele şi comenzile
Reglarea datei şi orei în
Triple-Info-Display
Sistemul Infotainment trebuie să fie
oprit. Activaţi modul Setări menţinând
apăsat butonul Ö timp de circa
2 secunde. Cifra care clipeşte este
reglată cu ajutorul butonului ;.
Butonul Ö este utilizat pentru trecerea
la modul următor şi pentru ieşirea din
modul Setări.
Sincronizarea automată a ceasului
Semnalul RDS al majorităţii staţiilor
VHF setează automat ora, lucru
confirmat prin simbolul } în afişaj.
Unele staţii nu emit semnale de timp
corecte. În astfel de cazuri, vă
recomandăm să dezactivaţi funcţia
de sincronizare automată a ceasului.
Activaţi modul Setări şi comutaţi la
setarea anului. Menţineţi apăsat
butonul Ö timp de circa 3 secunde
până când simbolul } clipeşte în afişaj
şi apare mesajul „RDS TIME” (Ora
RDS). Funcţia este activată (RDS
TIME 1) sau dezactivată (RDS TIME
0) cu ajutorul butonului ;. Ieşiţi din
modul Setări cu ajutorul butonului Ö.
Prizele pentru accesorii Prizele pentru accesorii sunt
amplasate în consola centrală şi în
portbagaj.
Nu deterioraţi prizele utilizând fişe
necorespunzătoare. Conectarea
accesoriilor electrice în timp ce
motorul este oprit va duce la
descărcarea bateriei. Nu depăşiţi

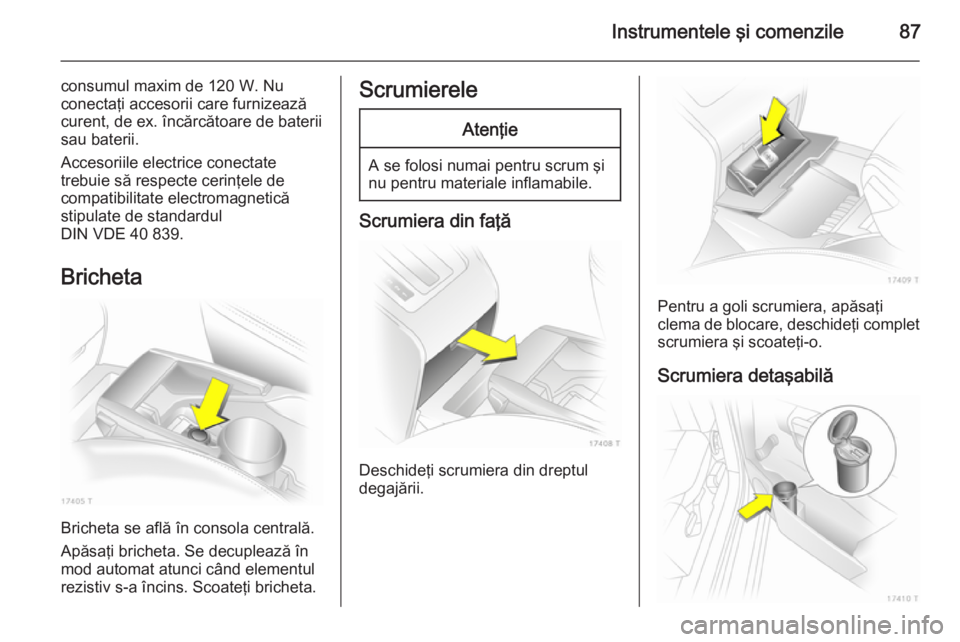

Instrumentele şi comenzile87
consumul maxim de 120 W. Nuconectaţi accesorii care furnizează
curent, de ex. încărcătoare de baterii sau baterii.
Accesoriile electrice conectate
trebuie să respecte cerinţele de
compatibilitate electromagnetică
stipulate de standardul
DIN VDE 40 839.
Bricheta
Bricheta se află în consola centrală.
Apăsaţi bricheta. Se decuplează în
mod automat atunci când elementul
rezistiv s-a încins. Scoateţi bricheta.
ScrumiereleAtenţie
A se folosi numai pentru scrum şi
nu pentru materiale inflamabile.
Scrumiera din faţă
Deschideţi scrumiera din dreptul
degajării.
Pentru a goli scrumiera, apăsaţi
clema de blocare, deschideţi complet
scrumiera şi scoateţi-o.
Scrumiera detaşabilă

88Instrumentele şi comenzile
Scrumiera detaşabilă poate fi
amplasată în suporturile pentru
pahare.Lămpile de avertizare,
aparatele de măsură şi
indicatoarele
Blocul instrumentelor de
bord La anumite versiuni, indicatoarele
instrumentelor de bord se rotesc scurt până în poziţia finală la cuplarea
contactului.
Vitezometrul
Arată viteza autovehiculului.
Contorul de kilometraj
Linia inferioară arată distanţa totală
parcursă.
Contorul de parcurs
Linia superioară afişează numărul de
kilometri parcurşi de la ultima
resetare.
Pentru resetare, menţineţi apăsat
butonul de resetare timp de circa 2
secunde atunci când contactul este
cuplat.
