OPEL ZAFIRA C 2014.5 Gebruikershandleiding (in Dutch)

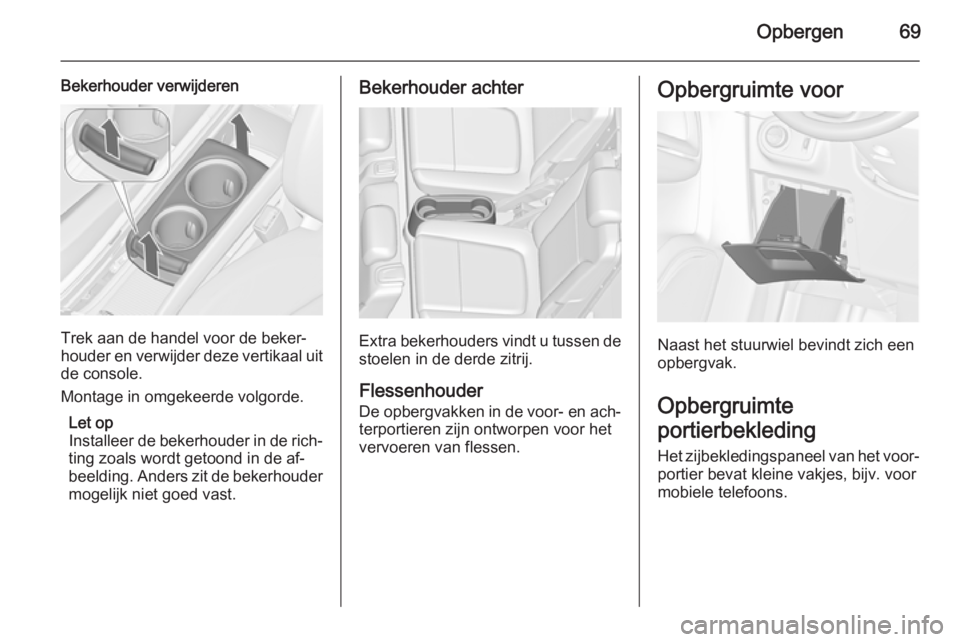

Opbergen69
Bekerhouder verwijderen
Trek aan de handel voor de beker‐
houder en verwijder deze vertikaal uit de console.
Montage in omgekeerde volgorde.
Let op
Installeer de bekerhouder in de rich‐
ting zoals wordt getoond in de af‐ beelding. Anders zit de bekerhouder
mogelijk niet goed vast.
Bekerhouder achter
Extra bekerhouders vindt u tussen de stoelen in de derde zitrij.
Flessenhouder De opbergvakken in de voor- en ach‐
terportieren zijn ontworpen voor het
vervoeren van flessen.
Opbergruimte voor
Naast het stuurwiel bevindt zich een
opbergvak.
Opbergruimte
portierbekleding Het zijbekledingspaneel van het voor‐portier bevat kleine vakjes, bijv. voor
mobiele telefoons.

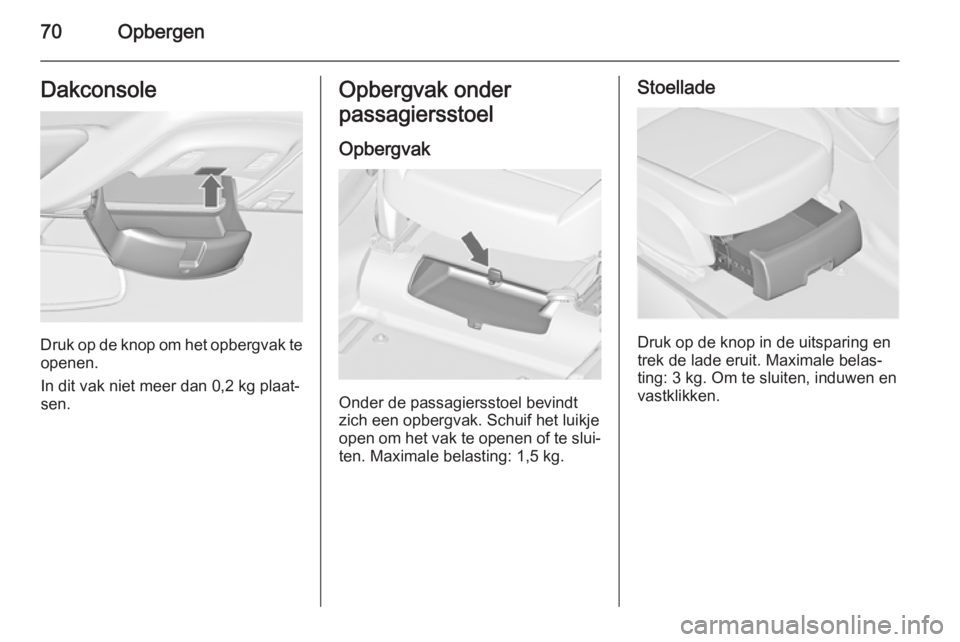

70OpbergenDakconsole
Druk op de knop om het opbergvak teopenen.
In dit vak niet meer dan 0,2 kg plaat‐
sen.
Opbergvak onder
passagiersstoel
Opbergvak
Onder de passagiersstoel bevindt
zich een opbergvak. Schuif het luikje
open om het vak te openen of te slui‐
ten. Maximale belasting: 1,5 kg.
Stoellade
Druk op de knop in de uitsparing en
trek de lade eruit. Maximale belas‐
ting: 3 kg. Om te sluiten, induwen en
vastklikken.

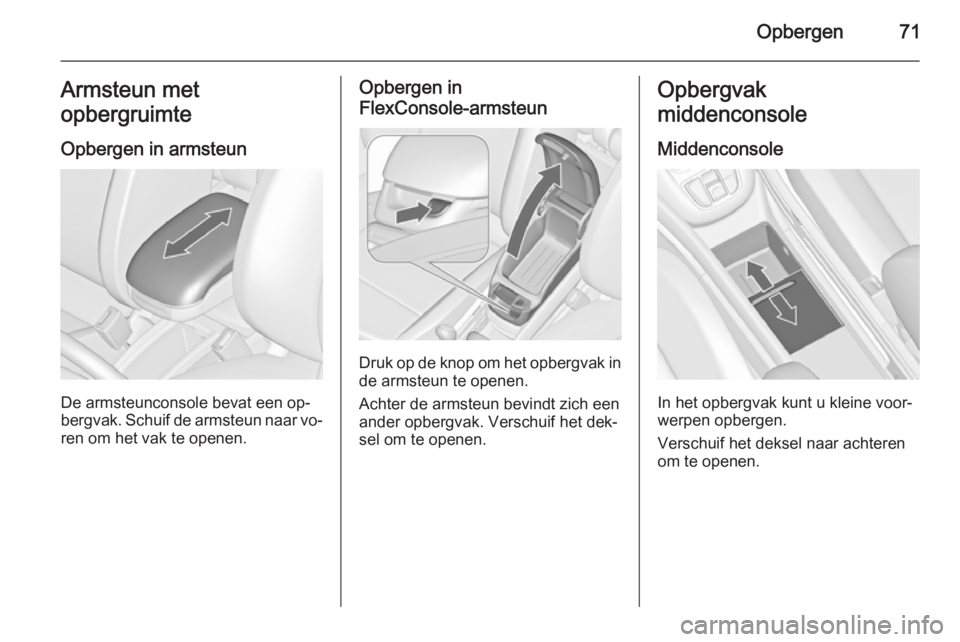

Opbergen71Armsteun met
opbergruimte
Opbergen in armsteun
De armsteunconsole bevat een op‐
bergvak. Schuif de armsteun naar vo‐
ren om het vak te openen.
Opbergen in
FlexConsole-armsteun
Druk op de knop om het opbergvak in de armsteun te openen.
Achter de armsteun bevindt zich een ander opbergvak. Verschuif het dek‐
sel om te openen.
Opbergvak
middenconsole
Middenconsole
In het opbergvak kunt u kleine voor‐
werpen opbergen.
Verschuif het deksel naar achteren
om te openen.

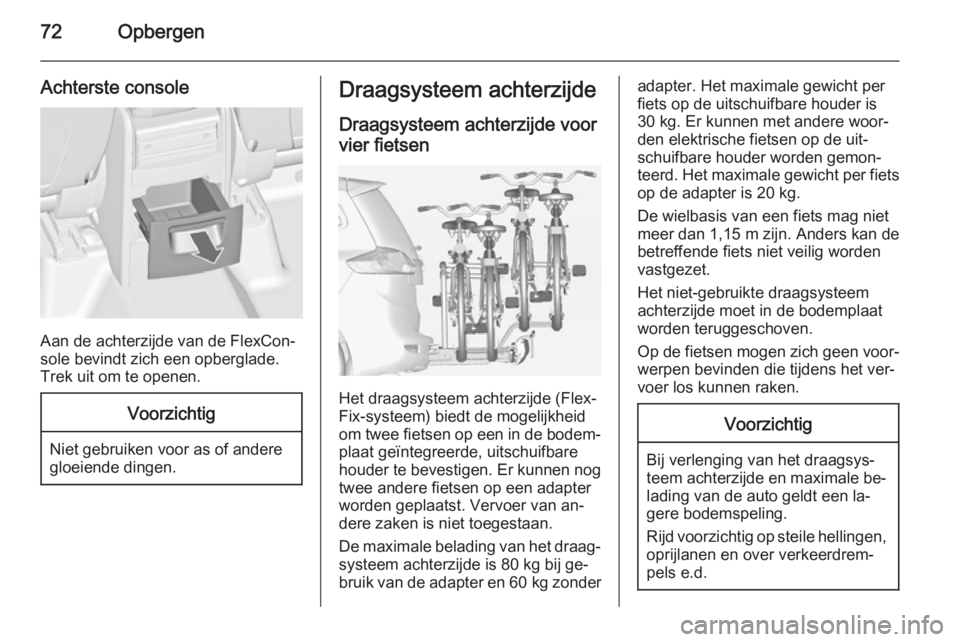

72Opbergen
Achterste console
Aan de achterzijde van de FlexCon‐
sole bevindt zich een opberglade.
Trek uit om te openen.
Voorzichtig
Niet gebruiken voor as of andere
gloeiende dingen.
Draagsysteem achterzijde
Draagsysteem achterzijde voor
vier fietsen
Het draagsysteem achterzijde (Flex-
Fix-systeem) biedt de mogelijkheid
om twee fietsen op een in de bodem‐ plaat geïntegreerde, uitschuifbare
houder te bevestigen. Er kunnen nog twee andere fietsen op een adapter
worden geplaatst. Vervoer van an‐
dere zaken is niet toegestaan.
De maximale belading van het draag‐
systeem achterzijde is 80 kg bij ge‐
bruik van de adapter en 60 kg zonder
adapter. Het maximale gewicht per
fiets op de uitschuifbare houder is
30 kg. Er kunnen met andere woor‐
den elektrische fietsen op de uit‐
schuifbare houder worden gemon‐
teerd. Het maximale gewicht per fiets
op de adapter is 20 kg.
De wielbasis van een fiets mag niet
meer dan 1,15 m zijn. Anders kan de
betreffende fiets niet veilig worden
vastgezet.
Het niet-gebruikte draagsysteem
achterzijde moet in de bodemplaat
worden teruggeschoven.
Op de fietsen mogen zich geen voor‐ werpen bevinden die tijdens het ver‐
voer los kunnen raken.Voorzichtig
Bij verlenging van het draagsys‐
teem achterzijde en maximale be‐ lading van de auto geldt een la‐
gere bodemspeling.
Rijd voorzichtig op steile hellingen, oprijlanen en over verkeerdrem‐
pels e.d.

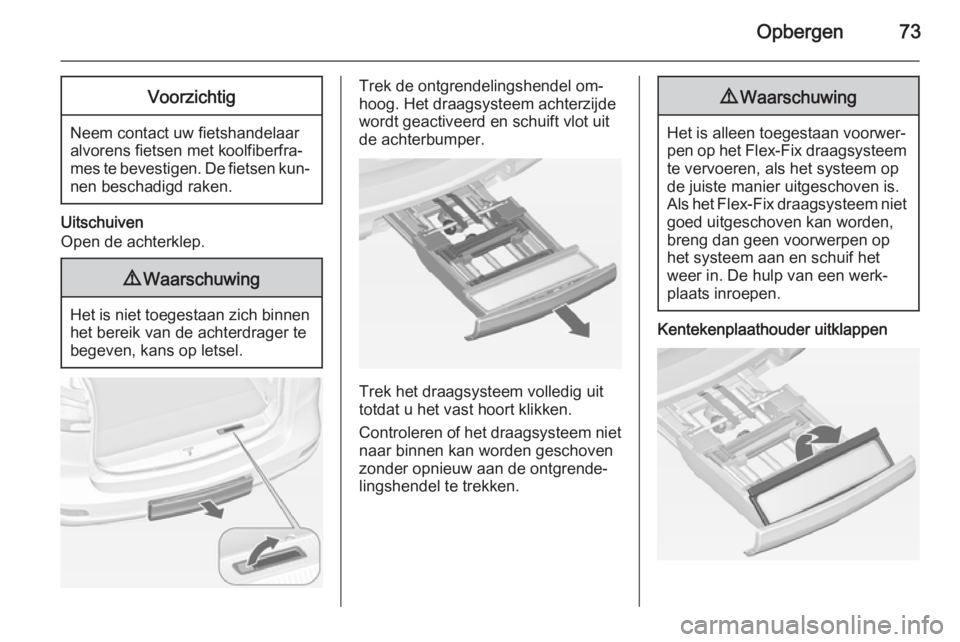

Opbergen73Voorzichtig
Neem contact uw fietshandelaar
alvorens fietsen met koolfiberfra‐
mes te bevestigen. De fietsen kun‐ nen beschadigd raken.
Uitschuiven
Open de achterklep.
9 Waarschuwing
Het is niet toegestaan zich binnen
het bereik van de achterdrager tebegeven, kans op letsel.
Trek de ontgrendelingshendel om‐
hoog. Het draagsysteem achterzijde
wordt geactiveerd en schuift vlot uit
de achterbumper.
Trek het draagsysteem volledig uit
totdat u het vast hoort klikken.
Controleren of het draagsysteem niet naar binnen kan worden geschoven
zonder opnieuw aan de ontgrende‐
lingshendel te trekken.
9 Waarschuwing
Het is alleen toegestaan voorwer‐
pen op het Flex-Fix draagsysteem
te vervoeren, als het systeem op
de juiste manier uitgeschoven is.
Als het Flex-Fix draagsysteem niet goed uitgeschoven kan worden,
breng dan geen voorwerpen op
het systeem aan en schuif het
weer in. De hulp van een werk‐
plaats inroepen.
Kentekenplaathouder uitklappen

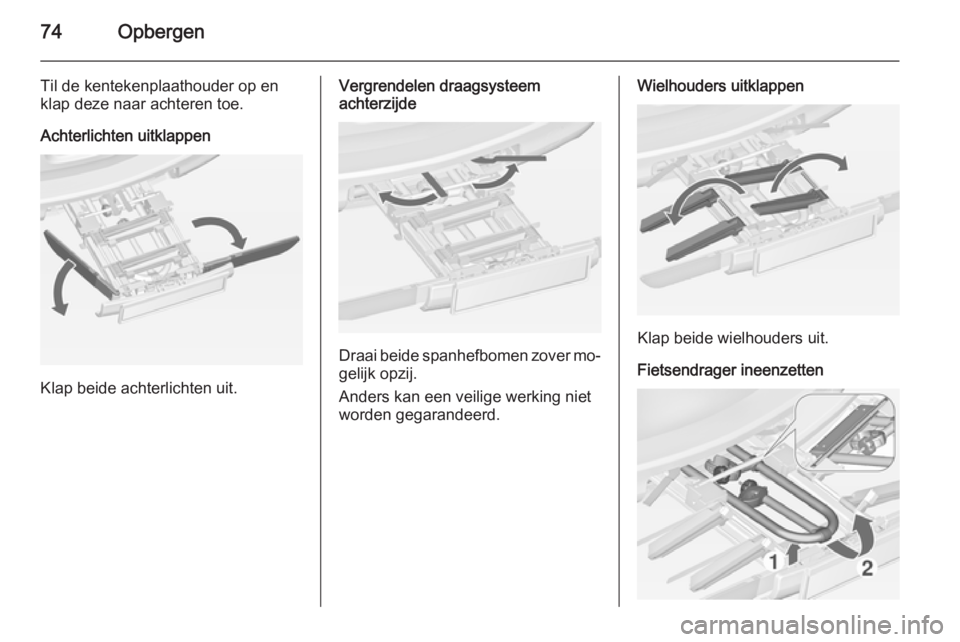

74Opbergen
Til de kentekenplaathouder op en
klap deze naar achteren toe.
Achterlichten uitklappen
Klap beide achterlichten uit.
Vergrendelen draagsysteem
achterzijde
Draai beide spanhefbomen zover mo‐
gelijk opzij.
Anders kan een veilige werking niet
worden gegarandeerd.
Wielhouders uitklappen
Klap beide wielhouders uit.
Fietsendrager ineenzetten

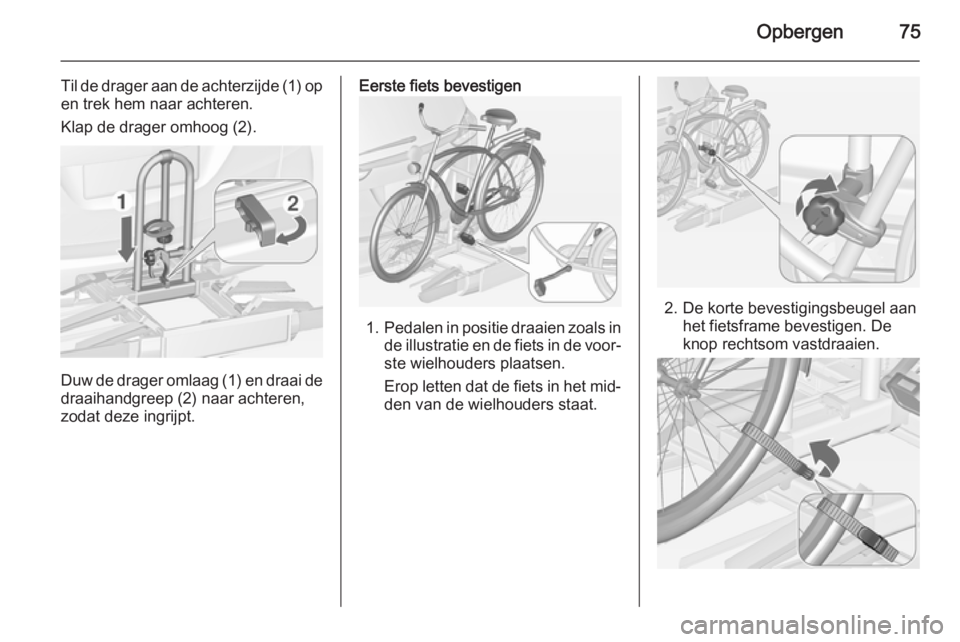

Opbergen75
Til de drager aan de achterzijde (1) op
en trek hem naar achteren.
Klap de drager omhoog (2).
Duw de drager omlaag (1) en draai de draaihandgreep (2) naar achteren,zodat deze ingrijpt.
Eerste fiets bevestigen
1. Pedalen in positie draaien zoals in
de illustratie en de fiets in de voor‐ ste wielhouders plaatsen.
Erop letten dat de fiets in het mid‐
den van de wielhouders staat.
2. De korte bevestigingsbeugel aan het fietsframe bevestigen. De
knop rechtsom vastdraaien.

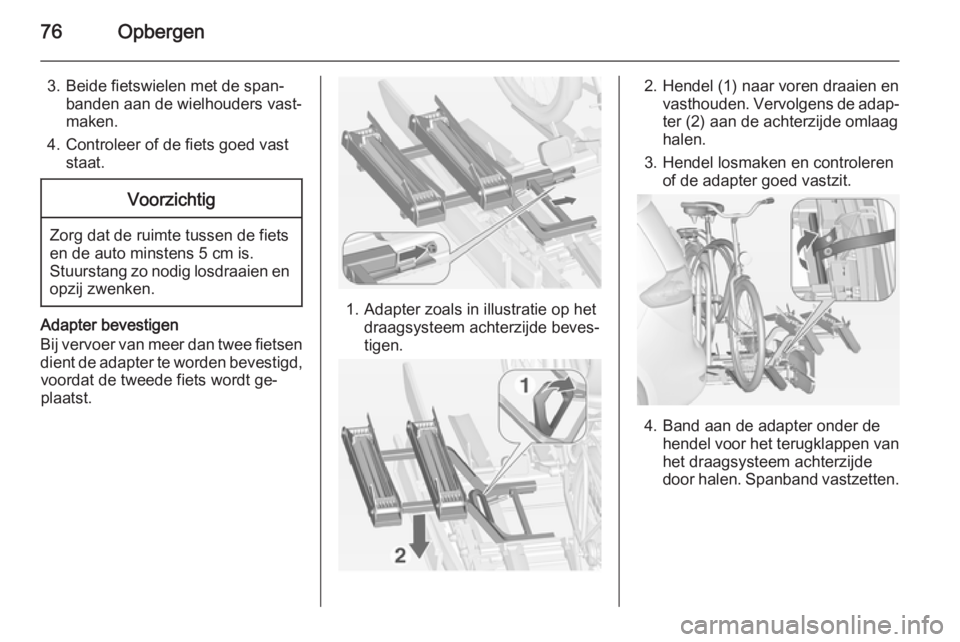

76Opbergen
3. Beide fietswielen met de span‐banden aan de wielhouders vast‐
maken.
4. Controleer of de fiets goed vast staat.Voorzichtig
Zorg dat de ruimte tussen de fiets
en de auto minstens 5 cm is.
Stuurstang zo nodig losdraaien en opzij zwenken.
Adapter bevestigen
Bij vervoer van meer dan twee fietsen dient de adapter te worden bevestigd,voordat de tweede fiets wordt ge‐
plaatst.1. Adapter zoals in illustratie op het draagsysteem achterzijde beves‐
tigen.
2. Hendel (1) naar voren draaien en vasthouden. Vervolgens de adap‐ter (2) aan de achterzijde omlaaghalen.
3. Hendel losmaken en controleren of de adapter goed vastzit.
4. Band aan de adapter onder dehendel voor het terugklappen van
het draagsysteem achterzijde
door halen. Spanband vastzetten.

Opbergen77
Meer fietsen bevestigen
Het bevestigen van de resterende fietsen verloopt op dezelfde manier
als dat van de eerste fiets. Houd ech‐
ter rekening met de volgende aanvul‐
lende stappen:
1. Alvorens de fiets te plaatsen altijd
eventuele wielhouders voor de
volgende fiets uitklappen.
2. Pedalen altijd in de juiste stand draaien alvorens de fiets te plaat‐
sen.
3. Fietsen om en om op het draag‐ systeem achterzijde plaatsen.
4. Fietsen uitlijnen ten opzichte vande eerder geplaatste fiets. De
wielnaven van de fietsen mogen
elkaar niet raken.
5. Fietsen plaatsen met bevesti‐ gingsbeugels en spanbanden
zoals beschreven voor de eerste
fiets. Bevestigingsbeugels even‐
wijdig aan elkaar bevestigen.
Lange bevestigingsbeugel ge‐
bruiken om de tweede fiets aan de
houder te bevestigen.
Langere, extra bevestigingsbeu‐
gel gebruiken om de derde fiets
aan de houder te bevestigen.Korte, extra bevestigingsbeugel
gebruiken om de vierde fiets te
bevestigen. De beugel dient te
worden aangebracht tussen de
frames van de derde en de vierde
fiets.
6. Maak ook beide fietswielen van de vierde fiets met de spanban‐
den aan de wielhouders vast.
Het wordt geadviseerd een waar‐
schuwingsteken op de achterste fiets aan te brengen om de zichtbaarheid
te verhogen.

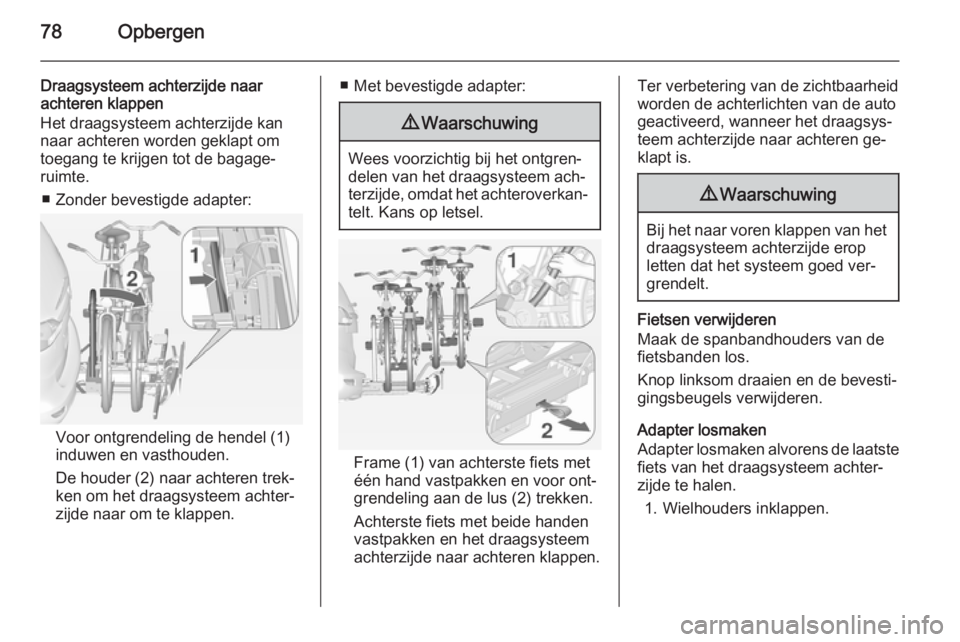

78Opbergen
Draagsysteem achterzijde naar
achteren klappen
Het draagsysteem achterzijde kan
naar achteren worden geklapt om
toegang te krijgen tot de bagage‐
ruimte.
■ Zonder bevestigde adapter:
Voor ontgrendeling de hendel (1)
induwen en vasthouden.
De houder (2) naar achteren trek‐
ken om het draagsysteem achter‐
zijde naar om te klappen.
■ Met bevestigde adapter:9 Waarschuwing
Wees voorzichtig bij het ontgren‐
delen van het draagsysteem ach‐
terzijde, omdat het achteroverkan‐ telt. Kans op letsel.
Frame (1) van achterste fiets met
één hand vastpakken en voor ont‐ grendeling aan de lus (2) trekken.
Achterste fiets met beide handen
vastpakken en het draagsysteem
achterzijde naar achteren klappen.
Ter verbetering van de zichtbaarheid worden de achterlichten van de auto
geactiveerd, wanneer het draagsys‐
teem achterzijde naar achteren ge‐
klapt is.9 Waarschuwing
Bij het naar voren klappen van het
draagsysteem achterzijde eropletten dat het systeem goed ver‐
grendelt.
Fietsen verwijderen
Maak de spanbandhouders van de
fietsbanden los.
Knop linksom draaien en de bevesti‐
gingsbeugels verwijderen.
Adapter losmaken
Adapter losmaken alvorens de laatste
fiets van het draagsysteem achter‐
zijde te halen.
1. Wielhouders inklappen.
