OPEL ZAFIRA C 2014.5 Gebruikershandleiding (in Dutch)

Opbergen79

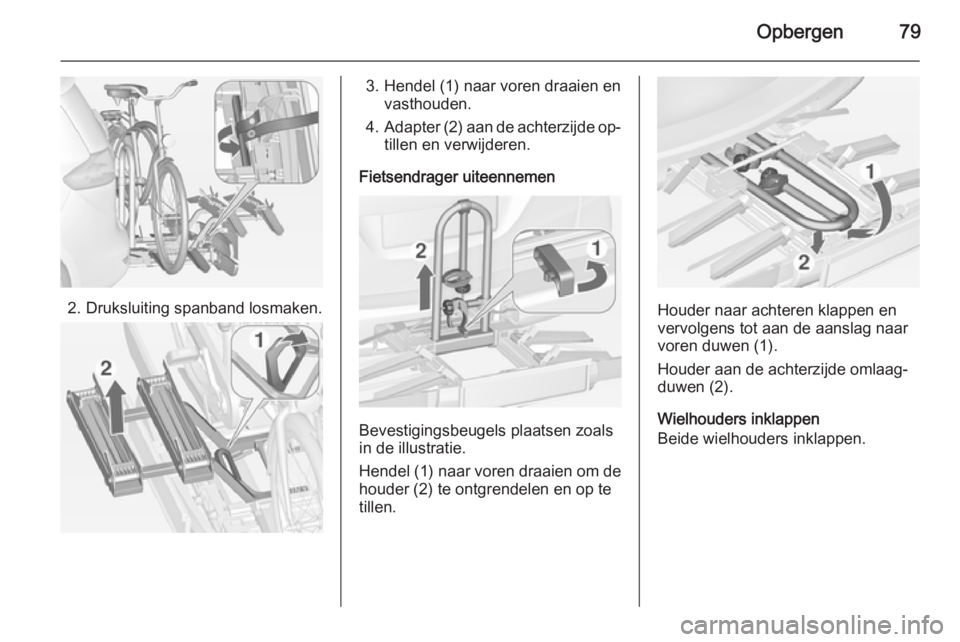

2. Druksluiting spanband losmaken.
3. Hendel (1) naar voren draaien envasthouden.
4. Adapter (2) aan de achterzijde op‐
tillen en verwijderen.
Fietsendrager uiteennemen
Bevestigingsbeugels plaatsen zoals
in de illustratie.
Hendel (1) naar voren draaien om de houder (2) te ontgrendelen en op te
tillen.
Houder naar achteren klappen en
vervolgens tot aan de aanslag naar
voren duwen (1).
Houder aan de achterzijde omlaag‐
duwen (2).
Wielhouders inklappen
Beide wielhouders inklappen.

80Opbergen

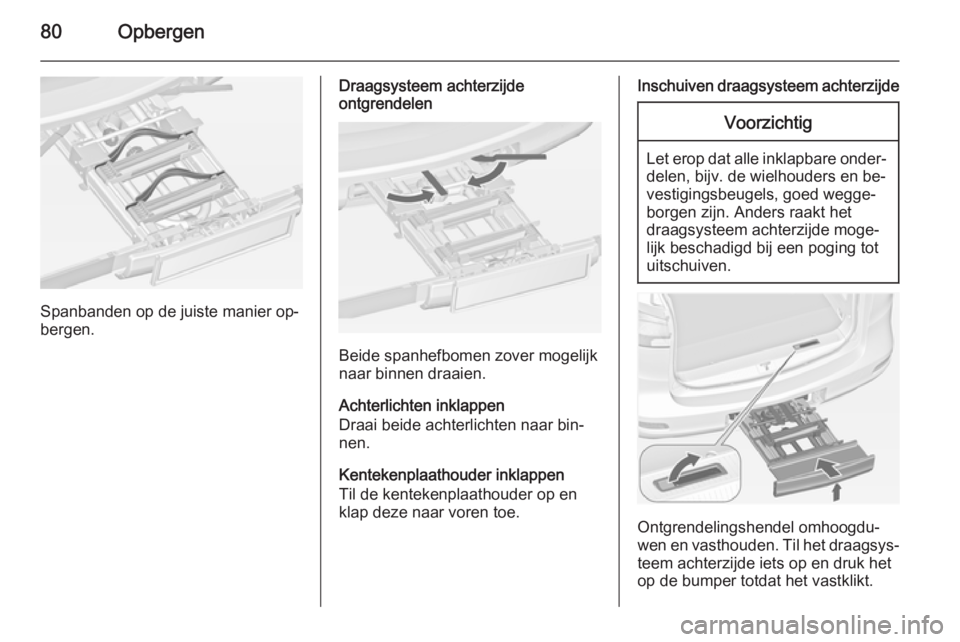

Spanbanden op de juiste manier op‐
bergen.
Draagsysteem achterzijde
ontgrendelen
Beide spanhefbomen zover mogelijk
naar binnen draaien.
Achterlichten inklappen
Draai beide achterlichten naar bin‐
nen.
Kentekenplaathouder inklappen
Til de kentekenplaathouder op en
klap deze naar voren toe.
Inschuiven draagsysteem achterzijdeVoorzichtig
Let erop dat alle inklapbare onder‐ delen, bijv. de wielhouders en be‐
vestigingsbeugels, goed wegge‐
borgen zijn. Anders raakt het
draagsysteem achterzijde moge‐
lijk beschadigd bij een poging tot
uitschuiven.
Ontgrendelingshendel omhoogdu‐
wen en vasthouden. Til het draagsys‐ teem achterzijde iets op en druk het
op de bumper totdat het vastklikt.

Opbergen81

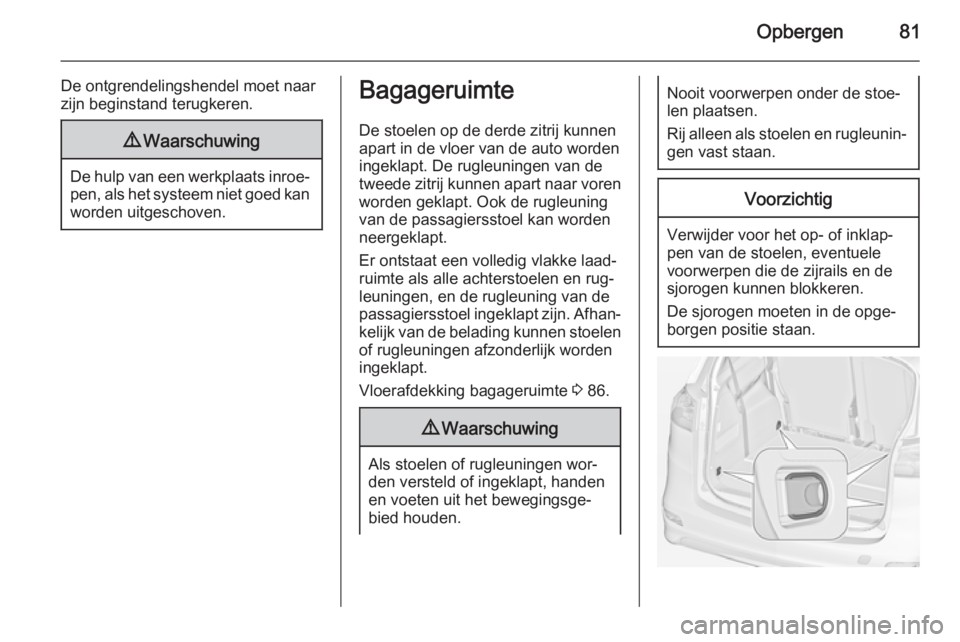

De ontgrendelingshendel moet naar
zijn beginstand terugkeren.9 Waarschuwing
De hulp van een werkplaats inroe‐
pen, als het systeem niet goed kan
worden uitgeschoven.
Bagageruimte
De stoelen op de derde zitrij kunnen
apart in de vloer van de auto worden
ingeklapt. De rugleuningen van de
tweede zitrij kunnen apart naar voren
worden geklapt. Ook de rugleuning
van de passagiersstoel kan worden
neergeklapt.
Er ontstaat een volledig vlakke laad‐
ruimte als alle achterstoelen en rug‐
leuningen, en de rugleuning van de passagiersstoel ingeklapt zijn. Afhan‐ kelijk van de belading kunnen stoelen
of rugleuningen afzonderlijk worden
ingeklapt.
Vloerafdekking bagageruimte 3 86.9 Waarschuwing
Als stoelen of rugleuningen wor‐
den versteld of ingeklapt, handen
en voeten uit het bewegingsge‐
bied houden.
Nooit voorwerpen onder de stoe‐
len plaatsen.
Rij alleen als stoelen en rugleunin‐
gen vast staan.Voorzichtig
Verwijder voor het op- of inklap‐
pen van de stoelen, eventuele
voorwerpen die de zijrails en de
sjorogen kunnen blokkeren.
De sjorogen moeten in de opge‐
borgen positie staan.

82Opbergen

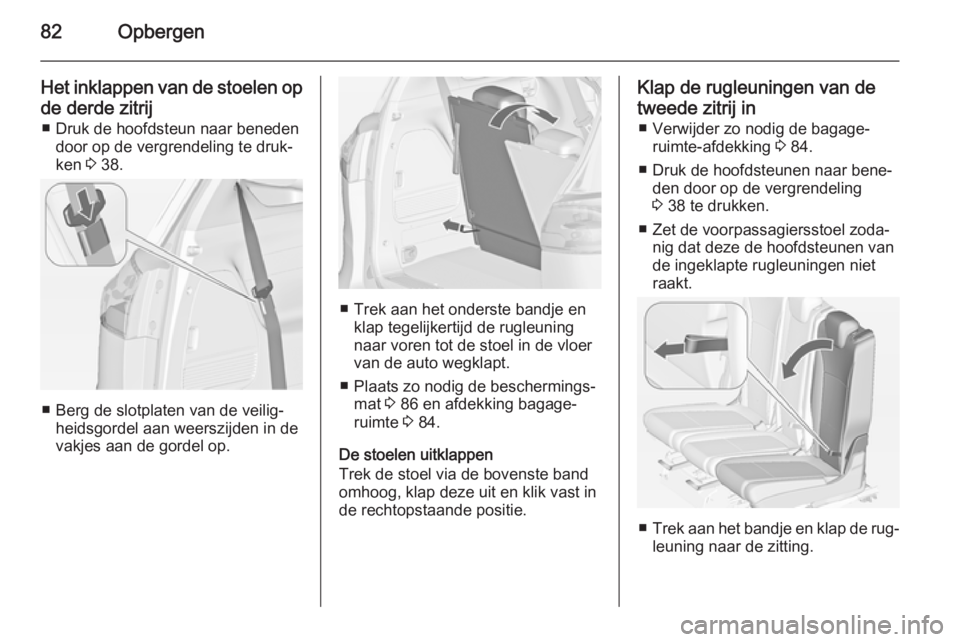

Het inklappen van de stoelen opde derde zitrij ■ Druk de hoofdsteun naar beneden door op de vergrendeling te druk‐
ken 3 38.
■ Berg de slotplaten van de veilig‐
heidsgordel aan weerszijden in de
vakjes aan de gordel op.
■ Trek aan het onderste bandje en klap tegelijkertijd de rugleuning
naar voren tot de stoel in de vloer
van de auto wegklapt.
■ Plaats zo nodig de beschermings‐ mat 3 86 en afdekking bagage‐
ruimte 3 84.
De stoelen uitklappen
Trek de stoel via de bovenste band
omhoog, klap deze uit en klik vast in
de rechtopstaande positie.
Klap de rugleuningen van de
tweede zitrij in ■ Verwijder zo nodig de bagage‐ ruimte-afdekking 3 84.
■ Druk de hoofdsteunen naar bene‐ den door op de vergrendeling
3 38 te drukken.
■ Zet de voorpassagiersstoel zoda‐ nig dat deze de hoofdsteunen van
de ingeklapte rugleuningen niet
raakt.
■ Trek aan het bandje en klap de rug‐
leuning naar de zitting.

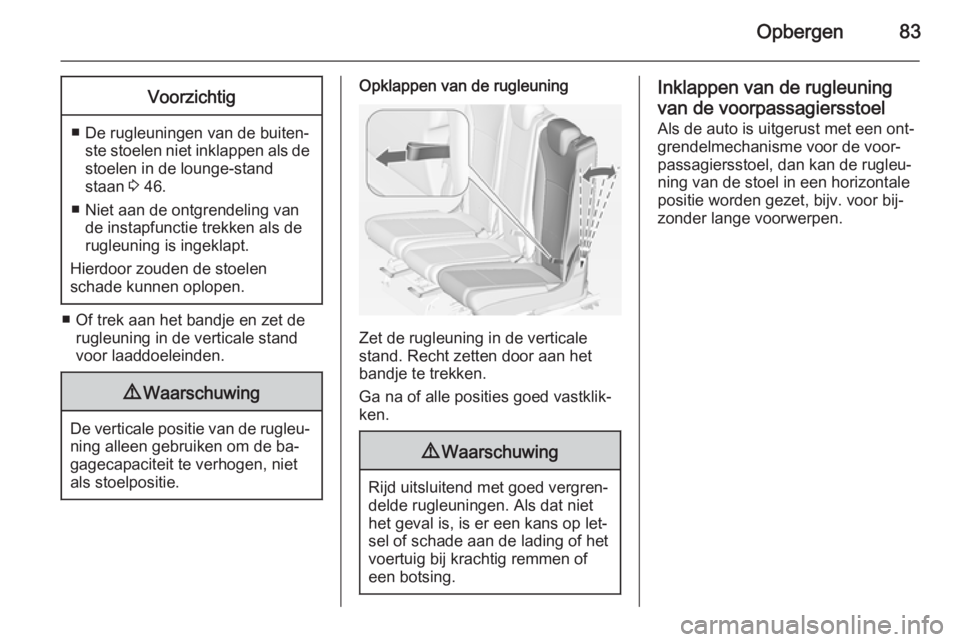

Opbergen83Voorzichtig
■ De rugleuningen van de buiten‐ste stoelen niet inklappen als destoelen in de lounge-stand
staan 3 46.
■ Niet aan de ontgrendeling van de instapfunctie trekken als de
rugleuning is ingeklapt.
Hierdoor zouden de stoelen
schade kunnen oplopen.
■ Of trek aan het bandje en zet de rugleuning in de verticale stand
voor laaddoeleinden.
9 Waarschuwing
De verticale positie van de rugleu‐
ning alleen gebruiken om de ba‐
gagecapaciteit te verhogen, niet
als stoelpositie.
Opklappen van de rugleuning
Zet de rugleuning in de verticale
stand. Recht zetten door aan het
bandje te trekken.
Ga na of alle posities goed vastklik‐ ken.
9 Waarschuwing
Rijd uitsluitend met goed vergren‐
delde rugleuningen. Als dat niet
het geval is, is er een kans op let‐
sel of schade aan de lading of het
voertuig bij krachtig remmen of
een botsing.
Inklappen van de rugleuning
van de voorpassagiersstoel
Als de auto is uitgerust met een ont‐
grendelmechanisme voor de voor‐
passagiersstoel, dan kan de rugleu‐
ning van de stoel in een horizontale
positie worden gezet, bijv. voor bij‐
zonder lange voorwerpen.

84Opbergen

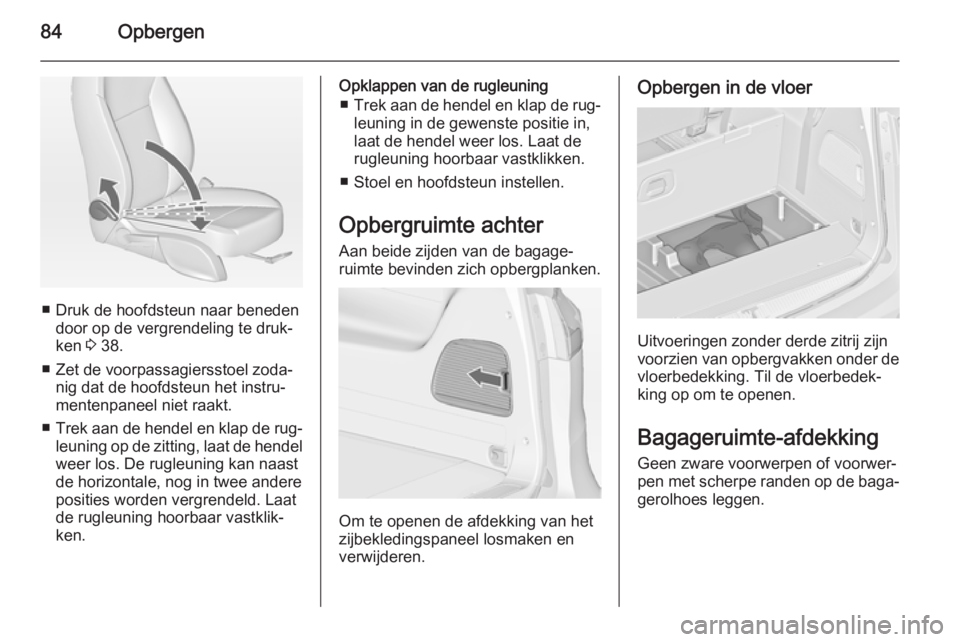

■ Druk de hoofdsteun naar benedendoor op de vergrendeling te druk‐
ken 3 38.
■ Zet de voorpassagiersstoel zoda‐ nig dat de hoofdsteun het instru‐
mentenpaneel niet raakt.
■ Trek aan de hendel en klap de rug‐
leuning op de zitting, laat de hendel
weer los. De rugleuning kan naast
de horizontale, nog in twee andere
posities worden vergrendeld. Laat
de rugleuning hoorbaar vastklik‐
ken.
Opklappen van de rugleuning
■ Trek aan de hendel en klap de rug‐
leuning in de gewenste positie in,laat de hendel weer los. Laat de
rugleuning hoorbaar vastklikken.
■ Stoel en hoofdsteun instellen.
Opbergruimte achter Aan beide zijden van de bagage‐
ruimte bevinden zich opbergplanken.
Om te openen de afdekking van het
zijbekledingspaneel losmaken en verwijderen.
Opbergen in de vloer
Uitvoeringen zonder derde zitrij zijn
voorzien van opbergvakken onder de vloerbedekking. Til de vloerbedek‐
king op om te openen.
Bagageruimte-afdekking Geen zware voorwerpen of voorwer‐
pen met scherpe randen op de baga‐
gerolhoes leggen.

Opbergen85

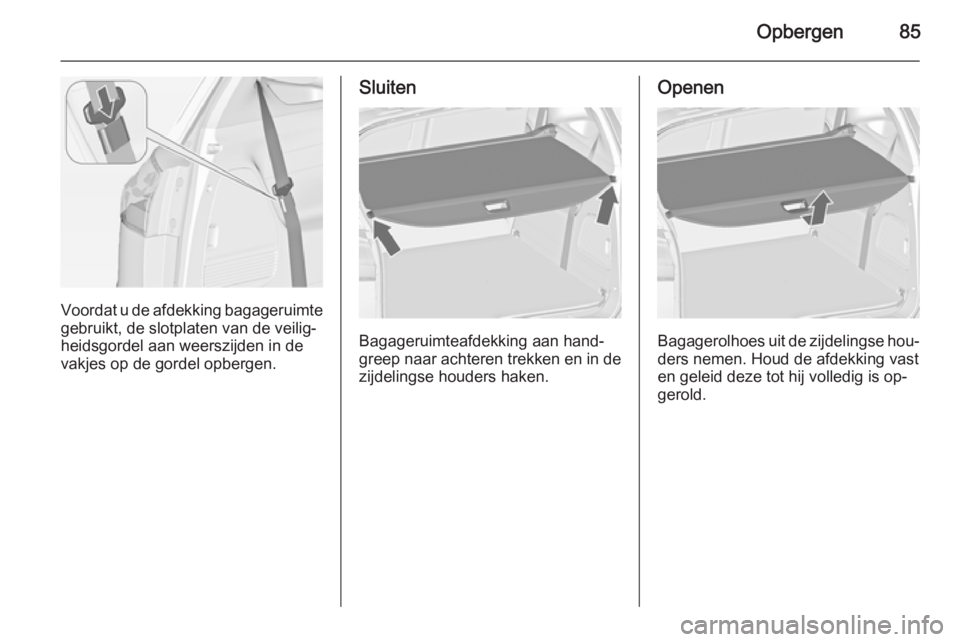

Voordat u de afdekking bagageruimte
gebruikt, de slotplaten van de veilig‐
heidsgordel aan weerszijden in de
vakjes op de gordel opbergen.
Sluiten
Bagageruimteafdekking aan hand‐
greep naar achteren trekken en in de zijdelingse houders haken.
Openen
Bagagerolhoes uit de zijdelingse hou‐
ders nemen. Houd de afdekking vast en geleid deze tot hij volledig is op‐
gerold.

86Opbergen
Demonteren
Bagageruimte-afdekking openen.
Ontgrendelingshendel omhoogtrek‐
ken en vasthouden. Bagagerolhoes
bagageruimte rechts optillen en uit de
bevestigingen verwijderen.
Opbergen in de bagageruimte Berg de afdekking bagageruimte,
wanneer deze niet wordt gebruikt, op
in het opbergvak in de vloer van de
auto.
Open de afdekking van het opberg‐
vak voor de achterklep.
Plaats de afdekking ondersteboven
en met de ontgrendelingshendel aan
de linkerzijde in de adapter aan de
rechterzijde van het opbergvak.
Maak de afdekking bagageruimte in
het opbergvak met het klittenband vast.
Plaatsen
Bagagerolhoes bagageruimte links in
de bevestiging vastmaken, de ont‐ grendelingshendel omhoogtrekken
en vasthouden, de bagagerolhoes
bagageruimte rechts aanbrengen en
vergrendelen.
Vloerafdekking
bagageruimte
Vloerbedekking

Opbergen87
Uitvoeringen zonder derde zitrij, zijnvoorzien van opbergvakken onder de vloerbedekking. Om deze te openen,
de vloerbedekking optillen en rechtop naar de achterstoelen vouwen.
Beschermingsmat
De beschermingsmat dient als afdek‐ king en bescherming van de bagage‐ ruimte wanneer alle of sommige stoe‐len/rugleuningen ingeklapt zijn.
Door de mat op of uit te vouwen zijn
er veel verschillende configuraties
mogelijk.
De beschermingsmat is verkrijgbaar
in twee versies:
■ Standaard beschermingsmat , deze
bedekt het oppervlak tussen de achterklep en de tweede stoelenrij,
wanneer de derde rij volledig of ge‐
deeltelijk is ingeklapt.
■ Met de flexibele beschermingsmat
kan de standaard beschermings‐
mat via een rits tweemaal zo groot
worden gemaakt. Hiermee kan de
volledige bagageruimte worden af‐gedekt, als alle of sommige stoelen van de tweede en derde zitrij zijn
ingeklapt.
De beschermingsmat is in de lengte
opvouwbaar: in vieren (standaard), resp. achten (Flex cover) met centrale rits en is in de breedte in vieren op‐
vouwbaar.
Hieronder volgt een beschrijving van
slechts een paar toepassingen van
de matten.
Voor het op- of uitvouwen van de mat,
eerst eventuele voorwerpen bij de zij‐ relingen en de sjorogen verwijderen.
De sjorogen moeten in de opgebor‐
gen stand staan.
Afdekken van de bagageruimte
tussen de achterklep en de tweede
zitrij
zowel mogelijk via de standaard
beschermingsmat of Flex cover
beschermingsmat , bij de rits in
tweeën gevouwen (dubbele laag).
Mat bevindt zich in vieren gewouwen
achter de rechtop staande stoelen
van de derde zitrij.
■ Inklappen zitplaatsen derde zitrij.

88Opbergen
■ Vouw de mat zodanig uit dat heteerste deel bij de rugleuning van detweede zitrij omhoog staat.
■ Bij het inklappen van de rugleunin‐ gen van de tweede zitrij, vouwt de
mat zich automatisch uit en bedekt
de ruimte tussen de beide zitrijen.
■ Om een stoel in de derde rij over‐ eind te laten staan, de mat in de
lengterichting eenmaal vouwen.■ Trek de mat iets naar buiten om de
dorpel van de bagageruimte te be‐
schermen bij het laden van zware
voorwerpen. Til het overlappende
deel van de mat op, voordat u de
achterklep sluit.
Het afdekken van de bagageruimte
tot de rugleuningen van de
voorstoelen
alleen mogelijk met Flex cover
beschermingsmat bij de rits in tweeën
gevouwen (dubbele laag).
De mat wordt, zoals hierboven be‐ schreven, uitgevouwen tot de tweede
zitrij.■ Inklappen rugleuningen tweede zit‐
rij.
■ Vouw de bovenste delen van de dubbele mat uit, zodat de bagage‐
ruimte geheel bedekt is. Het eerste
deel van de mat nu bij de rugleu‐
ningen van de voorstoelen omhoog zetten.
