OPEL ZAFIRA C 2014.5 Gebruikershandleiding (in Dutch)

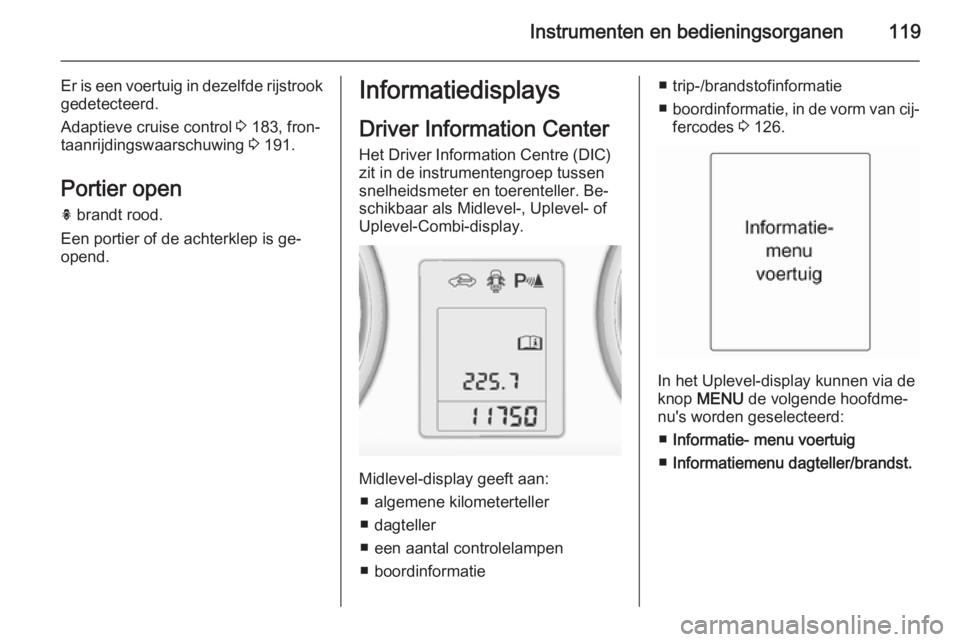

Instrumenten en bedieningsorganen119
Er is een voertuig in dezelfde rijstrookgedetecteerd.
Adaptieve cruise control 3 183, fron‐
taanrijdingswaarschuwing 3 191.
Portier open h brandt rood.
Een portier of de achterklep is ge‐
opend.Informatiedisplays
Driver Information Center Het Driver Information Centre (DIC)
zit in de instrumentengroep tussen
snelheidsmeter en toerenteller. Be‐
schikbaar als Midlevel-, Uplevel- of
Uplevel-Combi-display.
Midlevel-display geeft aan:
■ algemene kilometerteller
■ dagteller
■ een aantal controlelampen
■ boordinformatie
■ trip-/brandstofinformatie
■ boordinformatie, in de vorm van cij‐
fercodes 3 126.
In het Uplevel-display kunnen via de
knop MENU de volgende hoofdme‐
nu's worden geselecteerd:
■ Informatie- menu voertuig
■ Informatiemenu dagteller/brandst.

120Instrumenten en bedieningsorganen
In het Uplevel-Combi-display kunnen
menupagina's worden geselecteerd
met de knop MENU; er verschijnen
menusymbolen op de bovenste regel
van het display:
■ X Informatie- menu voertuig
■ W Informatiemenu dagteller/
brandst.
■ s Informatiemenu ECO
Sommige functies op het display ver‐ schillen tussen onderweg of in stil‐
stand. Sommige functies zijn alleen
onderweg beschikbaar.
Persoonlijke instellingen 3 133. Op‐
geslagen instellingen 3 23.
Menu's en functies selecteren
U selecteert de menu's en functies
met de toetsen op de richtingaanwij‐
zerhendel.
Druk op de toets MENU om tussen de
menu's te schakelen of om vanuit een
submenu één niveau terug te gaan.
Draai aan het stelwiel om een menu-
optie te markeren of om een nume‐
rieke waarde in te stellen.

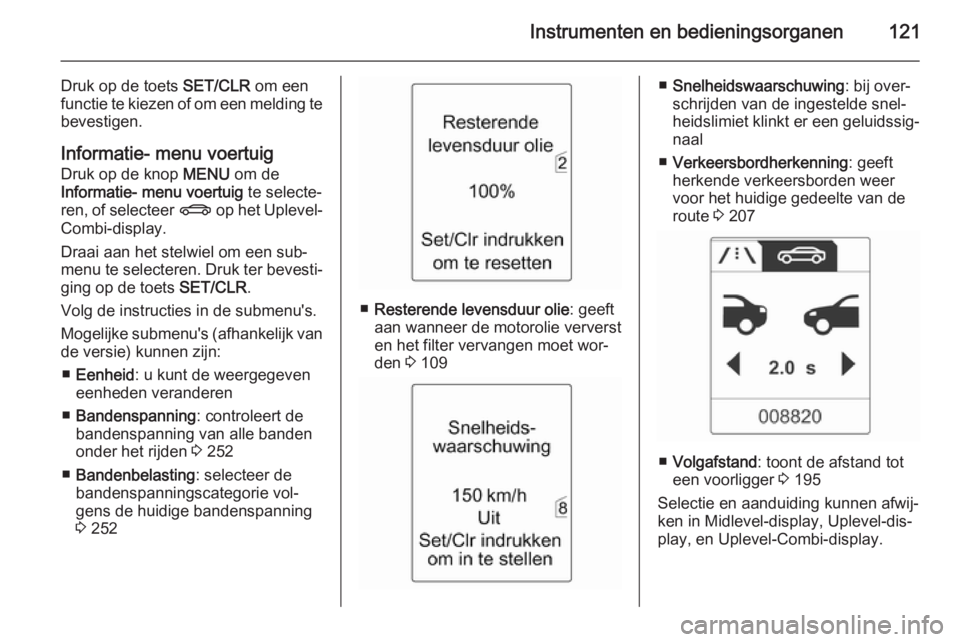

Instrumenten en bedieningsorganen121
Druk op de toets SET/CLR om een
functie te kiezen of om een melding te
bevestigen.
Informatie- menu voertuig
Druk op de knop MENU om de
Informatie- menu voertuig te selecte‐
ren, of selecteer X op het Uplevel-
Combi-display.
Draai aan het stelwiel om een sub‐
menu te selecteren. Druk ter bevesti‐
ging op de toets SET/CLR.
Volg de instructies in de submenu's.
Mogelijke submenu's (afhankelijk van de versie) kunnen zijn:
■ Eenheid : u kunt de weergegeven
eenheden veranderen
■ Bandenspanning : controleert de
bandenspanning van alle banden
onder het rijden 3 252
■ Bandenbelasting : selecteer de
bandenspanningscategorie vol‐
gens de huidige bandenspanning
3 252
■ Resterende levensduur olie : geeft
aan wanneer de motorolie ververst
en het filter vervangen moet wor‐
den 3 109
■ Snelheidswaarschuwing : bij over‐
schrijden van de ingestelde snel‐
heidslimiet klinkt er een geluidssig‐ naal
■ Verkeersbordherkenning : geeft
herkende verkeersborden weer
voor het huidige gedeelte van de
route 3 207
■ Volgafstand : toont de afstand tot
een voorligger 3 195
Selectie en aanduiding kunnen afwij‐
ken in Midlevel-display, Uplevel-dis‐
play, en Uplevel-Combi-display.

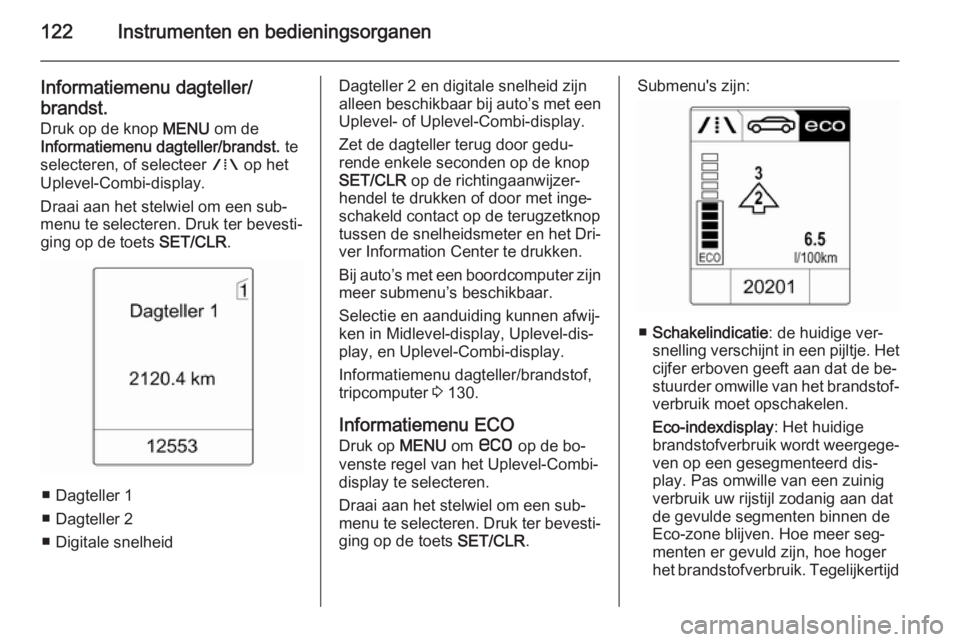

122Instrumenten en bedieningsorganen
Informatiemenu dagteller/brandst.
Druk op de knop MENU om de
Informatiemenu dagteller/brandst. te
selecteren, of selecteer W op het
Uplevel-Combi-display.
Draai aan het stelwiel om een sub‐
menu te selecteren. Druk ter bevesti‐ ging op de toets SET/CLR.
■ Dagteller 1
■ Dagteller 2
■ Digitale snelheid
Dagteller 2 en digitale snelheid zijn alleen beschikbaar bij auto’s met een Uplevel- of Uplevel-Combi-display.
Zet de dagteller terug door gedu‐
rende enkele seconden op de knop
SET/CLR op de richtingaanwijzer‐
hendel te drukken of door met inge‐ schakeld contact op de terugzetknop
tussen de snelheidsmeter en het Dri‐
ver Information Center te drukken.
Bij auto’s met een boordcomputer zijn
meer submenu’s beschikbaar.
Selectie en aanduiding kunnen afwij‐
ken in Midlevel-display, Uplevel-dis‐
play, en Uplevel-Combi-display.
Informatiemenu dagteller/brandstof,
tripcomputer 3 130.
Informatiemenu ECO
Druk op MENU om s op de bo‐
venste regel van het Uplevel-Combi-
display te selecteren.
Draai aan het stelwiel om een sub‐
menu te selecteren. Druk ter bevesti‐
ging op de toets SET/CLR.Submenu's zijn:
■Schakelindicatie : de huidige ver‐
snelling verschijnt in een pijltje. Het
cijfer erboven geeft aan dat de be‐
stuurder omwille van het brandstof‐ verbruik moet opschakelen.
Eco-indexdisplay : Het huidige
brandstofverbruik wordt weergege‐
ven op een gesegmenteerd dis‐
play. Pas omwille van een zuinig
verbruik uw rijstijl zodanig aan dat
de gevulde segmenten binnen de
Eco-zone blijven. Hoe meer seg‐
menten er gevuld zijn, hoe hoger
het brandstofverbruik. Tegelijkertijd

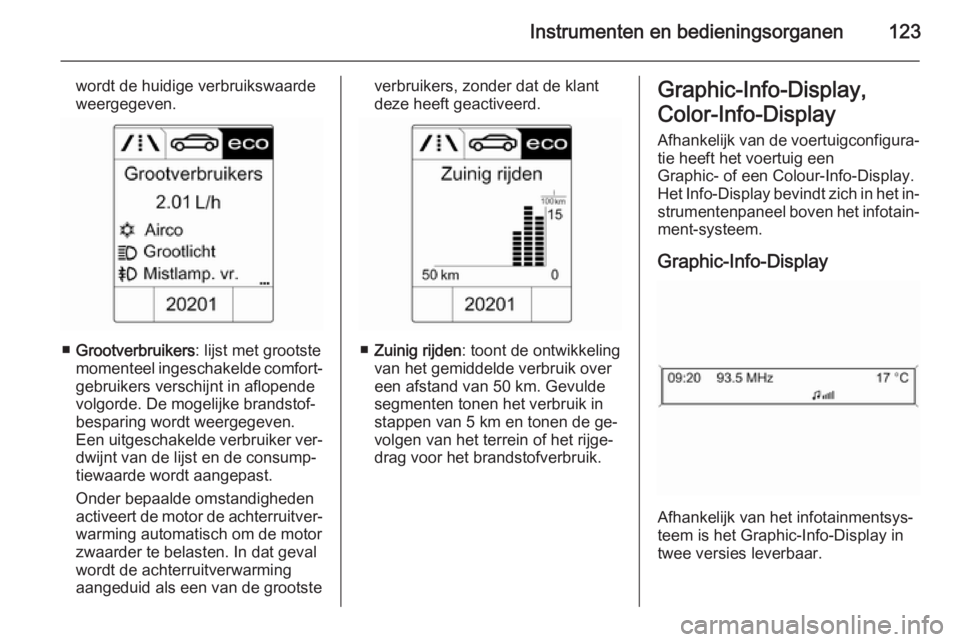

Instrumenten en bedieningsorganen123
wordt de huidige verbruikswaarde
weergegeven.
■ Grootverbruikers : lijst met grootste
momenteel ingeschakelde comfort‐ gebruikers verschijnt in aflopende
volgorde. De mogelijke brandstof‐
besparing wordt weergegeven.
Een uitgeschakelde verbruiker ver‐
dwijnt van de lijst en de consump‐
tiewaarde wordt aangepast.
Onder bepaalde omstandigheden
activeert de motor de achterruitver‐ warming automatisch om de motorzwaarder te belasten. In dat gevalwordt de achterruitverwarming
aangeduid als een van de grootste
verbruikers, zonder dat de klant
deze heeft geactiveerd.
■ Zuinig rijden : toont de ontwikkeling
van het gemiddelde verbruik over
een afstand van 50 km. Gevulde
segmenten tonen het verbruik in
stappen van 5 km en tonen de ge‐
volgen van het terrein of het rijge‐
drag voor het brandstofverbruik.
Graphic-Info-Display,
Color-Info-Display
Afhankelijk van de voertuigconfigura‐ tie heeft het voertuig een
Graphic- of een Colour-Info-Display.
Het Info-Display bevindt zich in het in‐
strumentenpaneel boven het infotain‐ ment-systeem.
Graphic-Info-Display
Afhankelijk van het infotainmentsys‐
teem is het Graphic-Info-Display in
twee versies leverbaar.

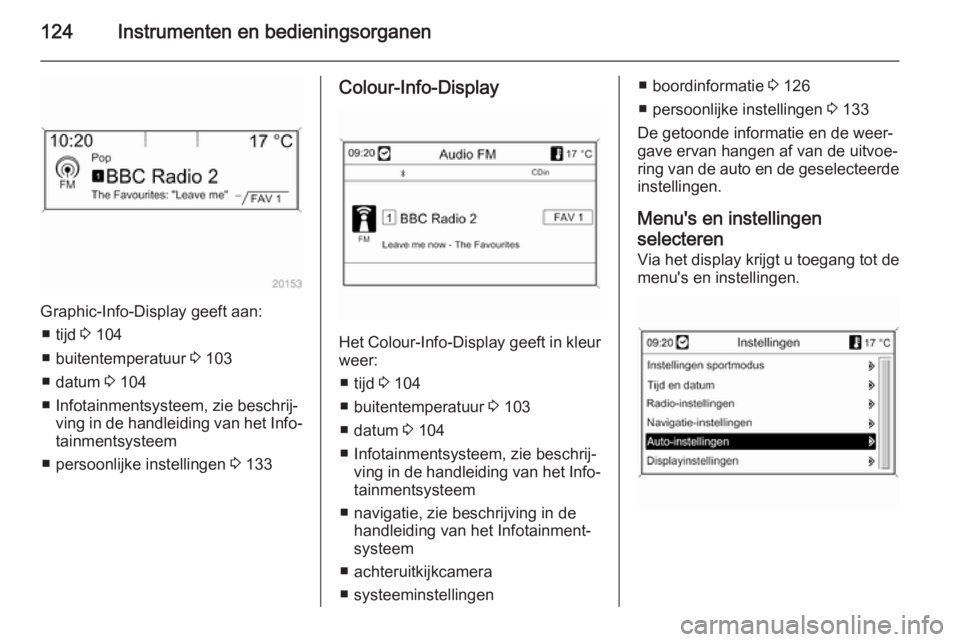

124Instrumenten en bedieningsorganen
Graphic-Info-Display geeft aan:■ tijd 3 104
■ buitentemperatuur 3 103
■ datum 3 104
■ Infotainmentsysteem, zie beschrij‐ ving in de handleiding van het Info‐
tainmentsysteem
■ persoonlijke instellingen 3 133
Colour-Info-Display
Het Colour-Info-Display geeft in kleur
weer:
■ tijd 3 104
■ buitentemperatuur 3 103
■ datum 3 104
■ Infotainmentsysteem, zie beschrij‐ ving in de handleiding van het Info‐
tainmentsysteem
■ navigatie, zie beschrijving in de handleiding van het Infotainment‐
systeem
■ achteruitkijkcamera
■ systeeminstellingen
■ boordinformatie 3 126
■ persoonlijke instellingen 3 133
De getoonde informatie en de weer‐
gave ervan hangen af van de uitvoe‐
ring van de auto en de geselecteerde
instellingen.
Menu's en instellingen
selecteren
Via het display krijgt u toegang tot de menu's en instellingen.

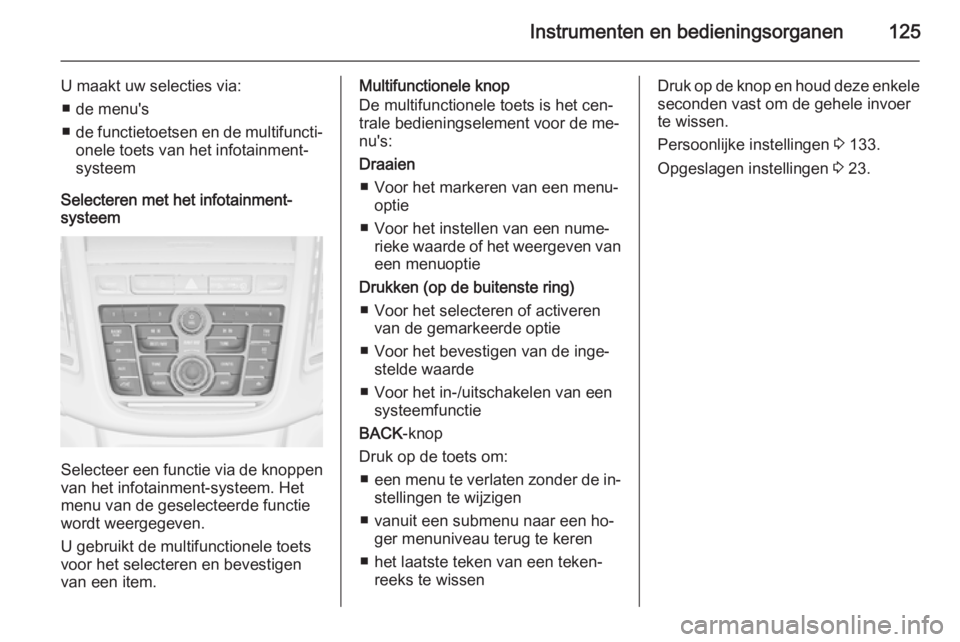

Instrumenten en bedieningsorganen125
U maakt uw selecties via:■ de menu's
■ de functietoetsen en de multifuncti‐
onele toets van het infotainment- systeem
Selecteren met het infotainment-
systeem
Selecteer een functie via de knoppen
van het infotainment-systeem. Het menu van de geselecteerde functie
wordt weergegeven.
U gebruikt de multifunctionele toets
voor het selecteren en bevestigen
van een item.
Multifunctionele knop
De multifunctionele toets is het cen‐
trale bedieningselement voor de me‐
nu's:
Draaien ■ Voor het markeren van een menu‐ optie
■ Voor het instellen van een nume‐ rieke waarde of het weergeven vaneen menuoptie
Drukken (op de buitenste ring) ■ Voor het selecteren of activeren van de gemarkeerde optie
■ Voor het bevestigen van de inge‐ stelde waarde
■ Voor het in-/uitschakelen van een systeemfunctie
BACK -knop
Druk op de toets om: ■ een menu te verlaten zonder de in‐
stellingen te wijzigen
■ vanuit een submenu naar een ho‐ ger menuniveau terug te keren
■ het laatste teken van een teken‐ reeks te wissenDruk op de knop en houd deze enkele
seconden vast om de gehele invoer
te wissen.
Persoonlijke instellingen 3 133.
Opgeslagen instellingen 3 23.

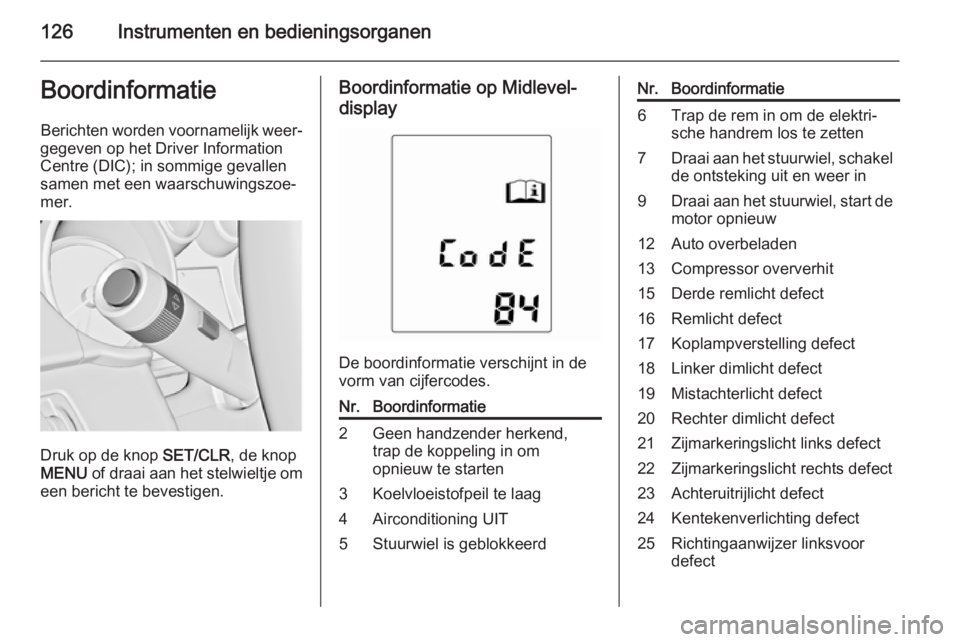

126Instrumenten en bedieningsorganenBoordinformatieBerichten worden voornamelijk weer‐
gegeven op het Driver Information
Centre (DIC); in sommige gevallen
samen met een waarschuwingszoe‐
mer.
Druk op de knop SET/CLR, de knop
MENU of draai aan het stelwieltje om
een bericht te bevestigen.
Boordinformatie op Midlevel-
display
De boordinformatie verschijnt in de
vorm van cijfercodes.
Nr.Boordinformatie2Geen handzender herkend,
trap de koppeling in om
opnieuw te starten3Koelvloeistofpeil te laag4Airconditioning UIT5Stuurwiel is geblokkeerdNr.Boordinformatie6Trap de rem in om de elektri‐
sche handrem los te zetten7Draai aan het stuurwiel, schakel
de ontsteking uit en weer in9Draai aan het stuurwiel, start de motor opnieuw12Auto overbeladen13Compressor oververhit15Derde remlicht defect16Remlicht defect17Koplampverstelling defect18Linker dimlicht defect19Mistachterlicht defect20Rechter dimlicht defect21Zijmarkeringslicht links defect22Zijmarkeringslicht rechts defect23Achteruitrijlicht defect24Kentekenverlichting defect25Richtingaanwijzer linksvoor
defect

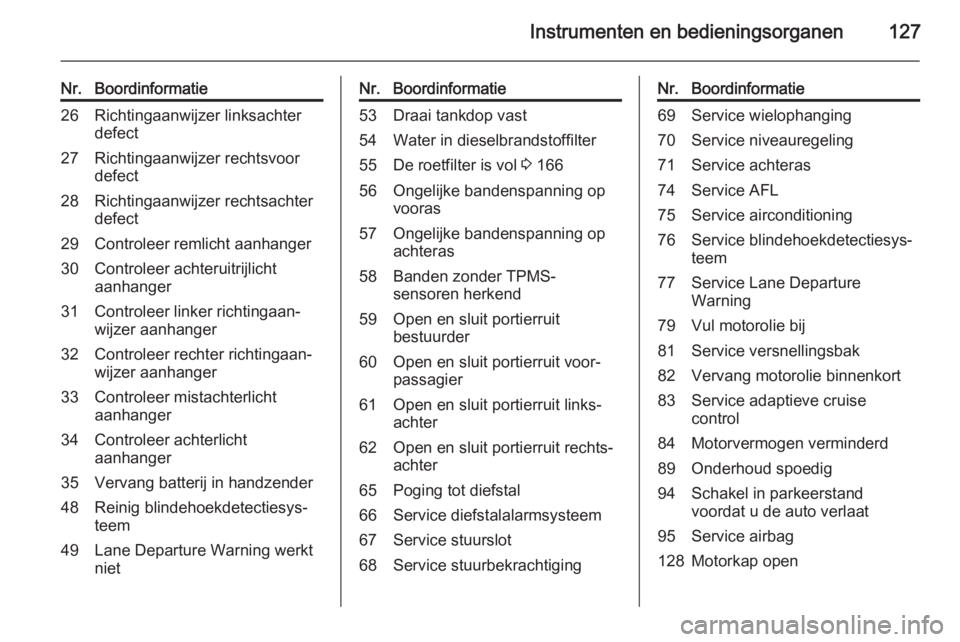

Instrumenten en bedieningsorganen127
Nr.Boordinformatie26Richtingaanwijzer linksachter
defect27Richtingaanwijzer rechtsvoor
defect28Richtingaanwijzer rechtsachter
defect29Controleer remlicht aanhanger30Controleer achteruitrijlicht
aanhanger31Controleer linker richtingaan‐
wijzer aanhanger32Controleer rechter richtingaan‐
wijzer aanhanger33Controleer mistachterlicht
aanhanger34Controleer achterlicht
aanhanger35Vervang batterij in handzender48Reinig blindehoekdetectiesys‐
teem49Lane Departure Warning werkt
nietNr.Boordinformatie53Draai tankdop vast54Water in dieselbrandstoffilter55De roetfilter is vol 3 16656Ongelijke bandenspanning op
vooras57Ongelijke bandenspanning op
achteras58Banden zonder TPMS-
sensoren herkend59Open en sluit portierruit
bestuurder60Open en sluit portierruit voor‐
passagier61Open en sluit portierruit links‐
achter62Open en sluit portierruit rechts‐
achter65Poging tot diefstal66Service diefstalalarmsysteem67Service stuurslot68Service stuurbekrachtigingNr.Boordinformatie69Service wielophanging70Service niveauregeling71Service achteras74Service AFL75Service airconditioning76Service blindehoekdetectiesys‐
teem77Service Lane Departure
Warning79Vul motorolie bij81Service versnellingsbak82Vervang motorolie binnenkort83Service adaptieve cruise
control84Motorvermogen verminderd89Onderhoud spoedig94Schakel in parkeerstand
voordat u de auto verlaat95Service airbag128Motorkap open

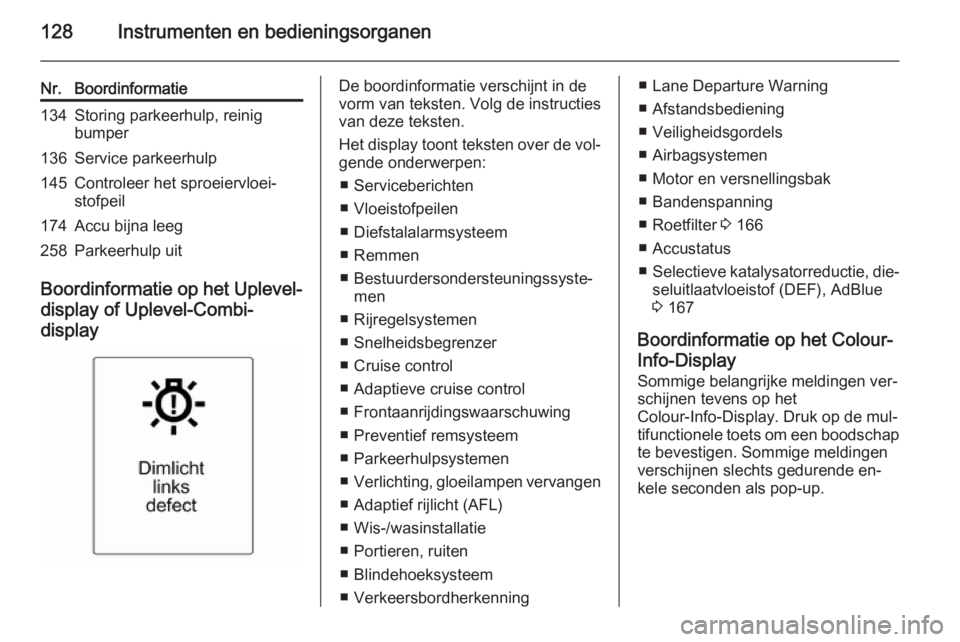

128Instrumenten en bedieningsorganen
Nr.Boordinformatie134Storing parkeerhulp, reinig
bumper136Service parkeerhulp145Controleer het sproeiervloei‐
stofpeil174Accu bijna leeg258Parkeerhulp uit
Boordinformatie op het Uplevel-
display of Uplevel-Combi-
display
De boordinformatie verschijnt in de
vorm van teksten. Volg de instructies
van deze teksten.
Het display toont teksten over de vol‐
gende onderwerpen:
■ Serviceberichten
■ Vloeistofpeilen
■ Diefstalalarmsysteem
■ Remmen
■ Bestuurdersondersteuningssyste‐ men
■ Rijregelsystemen
■ Snelheidsbegrenzer
■ Cruise control
■ Adaptieve cruise control
■ Frontaanrijdingswaarschuwing
■ Preventief remsysteem
■ Parkeerhulpsystemen
■ Verlichting, gloeilampen vervangen
■ Adaptief rijlicht (AFL)
■ Wis-/wasinstallatie
■ Portieren, ruiten
■ Blindehoeksysteem
■ Verkeersbordherkenning■ Lane Departure Warning
■ Afstandsbediening
■ Veiligheidsgordels
■ Airbagsystemen
■ Motor en versnellingsbak
■ Bandenspanning
■ Roetfilter 3 166
■ Accustatus
■ Selectieve katalysatorreductie, die‐
seluitlaatvloeistof (DEF), AdBlue
3 167
Boordinformatie op het Colour-
Info-Display Sommige belangrijke meldingen ver‐
schijnen tevens op het
Colour-Info-Display. Druk op de mul‐
tifunctionele toets om een boodschap te bevestigen. Sommige meldingen
verschijnen slechts gedurende en‐
kele seconden als pop-up.
